BEDIENUNGSANLEITUNG Digimicro LAB 3.0 Toolcraft

D Bedienungsanleitung

Mikroskopkamera Digimicro LAB 3.0

Best.-Nr. 2373534

Seite 2 - 22

1 Inhaltsverzeichnis

2 Einführung ....4
3 Symbole in dieser Bedienungsanleitung ....4
4 Bestimmungsgemäße Verwendung....5
5 Lieferumfang....5
6 Aktuelle Produktinformationen ....5
7 Sicherheitshinweise....6

7.1 Allgemeine Hinweise 6
7.2 Handhabung....6
7.3 Betriebsumgebung 6
7.4 Netzteil 7
7.5 Li-Ionen-Akku 8
7.6 Giftige Stoffe....8
7.7 Betrieb 9
7.8 LED-Licht....9
7.9 Angeschlossene Geräte 9

8 Produktübersicht....10

8.1 Mikroskopkamera....10
8.2 Display....11

9 Betriebsvorbereitungen ....12

9.1 Aufladen des Akkus....12
9.2 Ein-/Ausschalten 12
9.3 Einsetzen der microSD-Karte....12
9.4 Formatieren der microSD-Karte 12
9.5 Einstellen von Datum und Uhrzeit....13
9.6 Anschließen der Fernsteuerung ....13

10 Aufstellung des Mikroskops....14

11 Betrieb ....15

11.1 Steuern der LED-Beleuchtung....15
11.2 Scharfstellen der Mikroskopkamera ....15
11.3 Anzeigen des Kamerabildes auf einem Fernsehgerät....16
11.4 Anzeigen des Kamerabildes auf einem HDMI-Monitor....16
11.5 Aufnehmen eines Bildes 16
11.6 Aufnehmen eines Videos....17
11.7 Anzeigen der gespeicherten Fotos und Videos ....17
11.8 Löschen eines oder mehrerer Fotos und Videos....18
11.9 Kopieren der Bilder und Videoaufnahmen auf einen Computer ....18

12 Konfiguration .... 19

13 Betrieb mit einem Computer....20

14 Reinigung und Pflege 20

14.1 Reinigen des Produktgehäuses ....20
14.2 Objektiv ....20

15 Entsorgung ....21

16 Technische Daten 22

16.1 Mikroskop....22
16.2 Netzteil 22

2 Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

3 Symbole in dieser Bedienungsanleitung

Dieses Symbol warnt vor Gefahren, die Verletzungen nach sich ziehen können. Lesen Sie sich diesen Gefahrenhinweis aufmerksam durch.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann. Lesen Sie sich diesen Gefahrenhinweis aufmerksam durch.

4 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um eine Mikroskopkamera, die einen vergrößerten Bildausschnitt ausgibt und insbesondere für die Betrachtung unbeweglicher Objekte wie Münzen, Briefmarken, Steine, Insekten, Pflanzen, Textilien, Leiterplatten usw. geeignet ist.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es daher nicht im Freien. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Sollten Sie das Produkt für andere als die genannten Zwecke verwenden, kann das Produkt beschädigt werden. Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Das Produkt entspricht den gesetzlichen Vorgaben und erfüllt sämtliche der nationalen und europäischen Vorschriften. Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

5 Lieferumfang

Mikroskopkamera

Fernsteuerung

Standfuß

Netzteil

Lineal für Kalibrie- rungszwecke

USB-Kabel

TV-Kabel

HDMI-Kabel

Bedienungsanleitung

6 Aktuelle Produktinformationen

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website. Befolgen Sie die Anweisungen auf der Webseite.

7 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

7.1 Allgemeine Hinweise

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

7.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

7.3 Betriebsumgebung

In Schulen, Ausbildungsstätten, Hobby- oder Selbstbedienungswerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.
Bei Betrieb in gewerblichen Einrichtungen sind die einschlägigen Unfallverhütungsvorschriften der Berufsgenossenschaften für elektrische Betriebsmittel zu beachten.
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperaturen, starken Erschütterungen, Lösungsmitteln sowie brennbaren Gasen und Dämpfen.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direktem Sonnenlicht.

Nehmen Sie das Produkt niemals unmittelbar nachdem es von einer kalten in eine warme Umgebung gebracht wurde in Betrieb. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt deshalb vor der Inbetriebnahme stets zuerst einmal auf Zimmertemperatur kommen.

7.4 Netzteil

Nehmen Sie keinerlei Änderungen an den elektrischen Komponenten des Ladegeräts vor. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlags!

Vergewissern Sie sich, dass der Netzstecker des Geräts ordnungsgemäß angeschlossen ist.
Sollte eine der elektrischen Komponenten beschädigt sein, sehen Sie von der weiteren Verwendung des Geräts unbedingt ab.
Nehmen Sie keine Änderungen an den elektrischen Komponenten vor.

Schließen Sie das Produkt an einer Steckdose an, die jederzeit leicht zugänglich ist.

■Verwenden Sie ausschließlich das mitgelieferte Netzteil für die Stromversorgung.

Als Spannungsquelle für das Netzteil darf nur eine haushaltsübliche Steckdose verwendet werden, die an das öffentliche Versorgungsnetz angeschlossen ist. Überprüfen Sie vor dem Anschluss des Netzteils, ob die Spannungsangaben auf dem Netzteil mit der Spannung in Ihrem Haushalt übereinstimmen.

Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.

Ziehen Sie niemals am Kabel, um das Netzteil von der Steckdose zu trennen. Verwenden Sie stattdessen stets die dafür vorgesehenen Griffflächen am Netzstecker.

Trennen Sie das Netzteil aus Sicherheitsgründen während eines Gewitters stets von der Stromversorgung.

Sollte das Steckernetzteil Beschädigungen aufweisen, so fassen Sie das Netzteil nicht an, da dies zu einem tödlichen Stromschlag führen kann! Gehen Sie stattdessen wie folgt vor:

- Schalten Sie zuerst die Netzspannung zur Steckdose ab, an der das Steckernetzteil angeschlossen ist (zugehörigen Leitungsschutzschalter abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, sodass die Netzsteckdose allpolig von der Netzspannung getrennt ist).

– Ziehen Sie das Netzteil aus der Steckdose.

- Verwenden Sie ein neues Netzteil der gleichen Bauart. Verwenden Sie das beschädigte Netzteil nicht weiter.

7.5 Li-Ionen-Akku

Der Akku ist fest im Produkt verbaut und kann nicht ausgetauscht werden.

Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr!

Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!

Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.

Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.

Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

7.6 Giftige Stoffe

An den transparenten Objektträgern können Schmutz oder giftige Stoffe, die sich unter Umständen von dem betrachteten Objekt gelöst haben, haften bleiben. Aus diesem Grund empfehlen wir, bei der Handhabung eines Objektträgers stets geeignete Schutzhandschuhe zu tragen.

7.7 Betrieb

Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.

7.8 LED-Licht

Achtung, LED-Licht:

Blicken Sie nicht direkt in das LED-Licht!
Blicken Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!

7.9 Angeschlossene Geräte

Beachten Sie auch die Sicherheits- und Bedienungshinweise der übrigen Geräte, die an dieses Produkt angeschlossen sind.

8 Produktübersicht

8.1 Mikroskopkamera

4 Menü-Taste OK (Bestätigen)

5 Ein-/Aus-Taste

6 Helligkeitsregler

7 Anschluss für Fernsteuerung KEY

8 LED-Ladeanzeige
9 microSD-Kartensteck-platz
10 Display
11 Fokusrad +/-
12 HDMI-Ausgang HDMI-out
13 Stativgewinde
14 TV-Ausgang TV-out

15 Netzeingang/ USB-Anschluss DC/ USB

16 Modus-Taste (Foto/Video)

17 Auslöser

18 Wiedergabe-Taste

19 Taste zum Vergrößern des Bildausschnitts

20 Taste zum Verkleinern des Bildausschnitts

8.2 Display

Symbol Bedeutung
	Modus für Aufnahme von Fotos ist aktiviert
	Modus für Aufnahme von Videos ist aktiviert
	Belichtung
	Verbleibende Anzahl der Bilder basierend auf der aktuellen Auflösung
	Es befindet sich eine microSD-Karte im Kartensteckplatz
	Auflösung
	Verbleibende Akkukapazität

9 Betriebsvorbereitungen

9.1 Aufladen des Akkus

Wichtig:

Laden Sie den Akku des Produkts vor der erstmaligen Inbetriebnahme vollständig auf.

1. Schließen Sie das USB-Kabel an das USB-Netzteil an.
2. Schließen Sie dann das andere Ende des USB-Kabels an den DC/USB-Anschluss des Produkts an.
3. Schließen Sie nun das USB-Netzteil an eine geeignete Netzsteckdose an, um den Beginn des Ladevorgangs einzuleiten.

→ Die LED-Ladeanzeige beginnt daraufhin durchgehend zu leuchten.

9.2 Ein-/Ausschalten

1. Klappen Sie das Display auf.
2. Schalten Sie dann das Produkt ein, indem Sie die Ein-/Aus-Taste bedrückt halten, bis das Display aufleuchtet.
3. Möchten Sie das Produkt ausschalten, drücken Sie einmal die Ein-/Aus-Taste

9.3 Einsetzen der microSD-Karte

1. Drücken Sie zunächst einmal die Ein-/Aus-Taste „☐“, um das Produkt auszuschalten (vorausgesetzt, es befindet sich im eingeschalteten Zustand).

HINWEIS: Wenden Sie beim Einsetzen der Speicherkarte keine Gewalt an, um Schäden daran zu vermeiden.

1. Setzen Sie dann eine microSD-Karte (Klasse 10, min. 4 GB) in den microSD-Kartensteckplatz ein. Drücken Sie die Speicherkarte vorsichtig hinein, bis sie spürbar einrastet.

9.4 Formatieren der microSD-Karte

Bevor Bilder und Videos aufgenommen und gespeichert werden können, müssen Sie die microSD-Karte zunächst einmal ordnungsgemäß formatieren.

VORAUSSETZUNGEN

√ Die microSD-Karte ist in den Speicherkartensteckplatz des Produkts eingesetzt.

1. Drücken Sie die Ein-/Aus-Taste „☐“, um das Produkt einzuschalten (vorausgesetzt, es befindet sich im ausgeschalteten Zustand).
2. Drücken Sie dann die Menü-Taste „um das Menü aufzurufen.
3. Verwenden Sie nun die Menü-Tasten „▲ /▼“ und navigieren Sie zum Menüpunkt „Format“.
4. Drücken Sie anschließend zweimal (x 2) auf die Menü-Taste „OK“ und folgen Sie den Anweisungen auf dem Display, um mit der Formatierung der microSD-Karte zu beginnen.
5. Drücken Sie nach Abschluss der Formatierung ein weiteres Mal auf die Menü-Taste „um das Menü wieder zu verlassen.

9.5 Einstellen von Datum und Uhrzeit

1. Drücken Sie die Ein-/Aus-Taste „☐“, um das Produkt einzuschalten (vorausgesetzt, es befindet sich im ausgeschalteten Zustand).
2. Drücken Sie dann die Menü-Taste „um das Menü aufzurufen.
3. Verwenden Sie nun die Menü-Tasten „▲ /▼“ und navigieren Sie zum Menüpunkt „Date/Time“.
4. Drücken Sie anschließend auf die Menü-Taste „OK“, damit Ihnen das Eingabefeld „Date/Time“ angezeigt wird.
5. Stellen Sie das Datum, die Uhrzeit und das gewünschte Datumsformat ein. Verwenden Sie zur Anpassung der Anzeigewerte die Menü-Tasten „▲ /▼“. Bestätigen Sie Ihre Eingabe mit der Menü-Taste „OK“.
6. Drücken Sie nach Abschluss der Datums- und Uhrzeiteinstellung ein weiteres Mal auf die Menü-Taste „um das Menü wieder zu verlassen.

9.6 Anschließen der Fernsteuerung

Schließen Sie die Fernsteuerung an, um Bilder und Videos anzufertigen bzw. aufzunehmen und den Digitalzoom zu steuern.

1. Schließen Sie dazu einfach das Kabel der Fernsteuerung an die entsprechende Anschlussbuchse KEY am Produkt an.

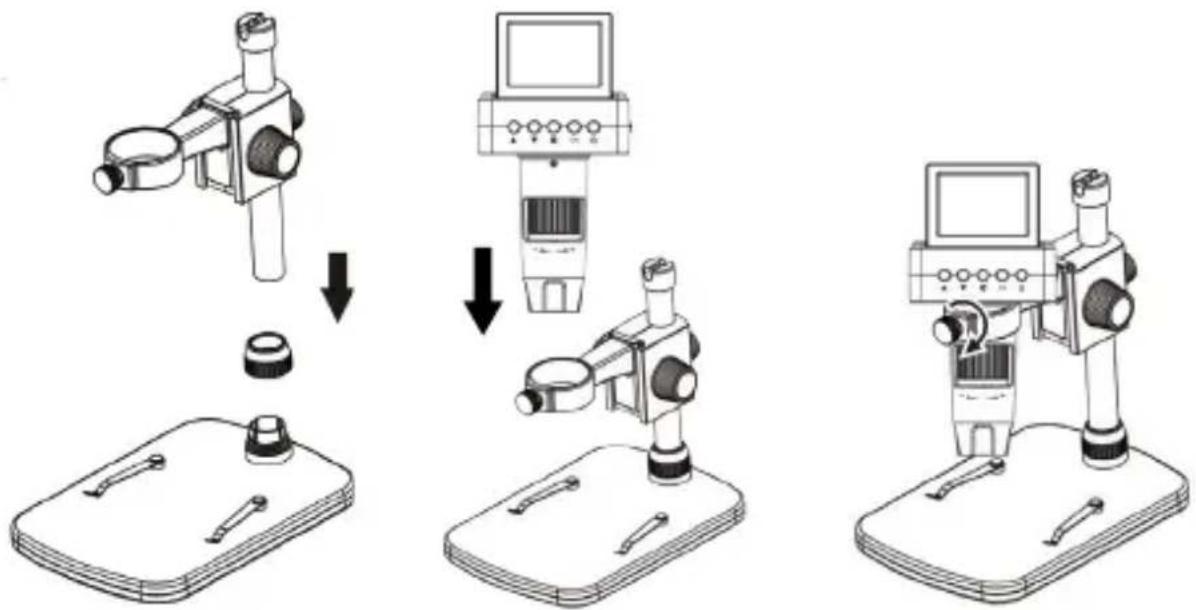

10 Aufstellung des Mikroskops

ABC

Abbildung 1: Aufstellung

Hinweis: Der Standfuß kann Spuren auf empfindlichen Oberflächen hinterlassen.

1. Stellen Sie den Standfuß auf eine stabile, ebene Oberfläche.
2. Setzen Sie dann die Stange in den Standfuß ein und sichern Sie sie, indem Sie die Feststellschraube anziehen.
3. Montieren Sie zu guter Letzt die Mikroskopkamera in der Halterung.

11 Betrieb

11.1 Steuern der LED-Beleuchtung

Verwenden Sie den Helligkeitsregler am Produkt, um die Helligkeit auf das gewünschte Niveau einzustellen.

11.2 Scharfstellen der Mikroskopkamera

ABC

Abbildung 2: Fokuseinstellung

1. Positionieren Sie zunächst einmal das zu untersuchende Objekt bzw. den Objektträger auf dem Objekttisch.
2. Fixieren Sie den Objektträger mit den Klemmen auf dem Objekttisch (sofern erforderlich).
3. Verwenden Sie dann die Höhenverstellung, um den ungefähren Abstand zwischen der Mikroskopkamera und dem Objekt einzustellen (siehe Abb. A).
4. Verwenden Sie anschließend den Drehregler für die Feineinstellung der Höhe (DOWN/UP). Mit dem Drehregler können Sie zudem den Widerstand der Höhenverstellung (UNLOCK/LOCK) einstellen (siehe Abb. B).
5. Verwenden Sie zu guter Letzt das Fokusrad (+/-), um das Bild der Kamera scharf zu stellen (siehe Abb. C).

Steuern des Digitalzooms

Verwenden Sie die sich auf der Fernsteuerung befindlichen Tasten „+/-“, um den Bildausschnitt digital zu vergrößern oder zu verkleinern.

11.3 Anzeigen des Kamerabildes auf einem Fernsehgerät

1. Schließen Sie den Stecker des TV-Kabels an den TV-out-Anschluss des Produkts an.
2. Schließen Sie dann den Chinch-Stecker (RCA) des TV-Kabels an den entsprechenden Anschluss am Fernsehgerät an. Sollten Sie sich nicht sicher sein, um welchen Anschluss es sich handelt, schlagen Sie in der Bedienungsanleitung des Fernsehgeräts nach.

→ Nach erfolgreicher Verbindung wird das Bild der Mikroskopkamera auf dem Bildschirm des Fernsehgeräts angezeigt.

11.4 Anzeigen des Kamerabildes auf einem HDMI-Monitor

1. Schließen Sie den Mini-HDMI-Stecker des HDMI-Kabels an den HDMI-out-Anschluss des Produkts an.
2. Schließen Sie dann den HDMI-Stecker des HDMI-Kabels an einen unbelegten HDMI-Anschluss am Monitor an. Sollten Sie sich nicht sicher sein, um welchen Anschluss es sich handelt, schlagen Sie in der Bedienungsanleitung des Monitors nach.

→ Nach erfolgreicher Verbindung wird das Bild der Mikroskopkamera auf dem Monitor angezeigt.

Hinweis: Ist das Produkt an einen HDMI-Monitor angeschlossen, können Sie keine Videoaufnahmen anfertigen.

11.5 Aufnehmen eines Bildes

VORAUSSETZUNGEN

Es befindet sich eine formatierte microSD-Karte im Speicherkartensteckplatz.
√ Die Fernsteuerung ist ordnungsgemäß angeschlossen.

1. Stellen Sie das sich auf dem Objekttisch befindliche Objekt scharf.

2. Drücken Sie dann auf die Modus-Taste „,“ die sich auf der Fernsteuerung befindet, bis das Symbol auf dem Display erscheint.

3. Drücken Sie nun auf den sich ebenfalls auf der Fernsteuerung befindlichen Auslöser „um das Foto aufzunehmen.

→ Das Bild wird automatisch auf der microSD-Karte gespeichert.

11.6 Aufnehmen eines Videos

VORAUSSETZUNGEN

Es befindet sich eine formatierte microSD-Karte im Speicherkartensteckplatz. Die Fernsteuerung ist ordnungsgemäß angeschlossen.

1. Stellen Sie das sich auf dem Objekttisch befindliche Objekt scharf.
2. Drücken Sie dann auf die Modus-Taste „Möhe sich auf der Fernsteuerung befindet, bis das Symbol auf dem Display erscheint.
3. Drücken Sie nun auf den sich ebenfalls auf der Fernsteuerung befindlichen Auslöser „um die Videoaufnahme zu starten.

→ Auf dem Display blinkt das -Symbol.
→ Das Video wird automatisch auf der microSD-Karte gespeichert.

1. Möchten Sie die Aufnahme stoppen, drücken Sie erneut auf den Auslöser „

Hinweis: Ist das Produkt an einen HDMI-Monitor angeschlossen, können Sie keine Videoaufnahmen anfertigen.

11.7 Anzeigen der gespeicherten Fotos und Videos

1. Drücken Sie die Wiedergabe-Taste „▶“ auf der Fernsteuerung, um in den Wiedergabemodus zu gelangen.
2. Verwenden Sie dann die Menü-Tasten „▲ /▼“, um das gewünschte Foto oder Video auszuwählen und anzuzeigen.

Wiedergeben eines Videos

Folgen Sie einfach den Anweisungen auf dem Display, um das ausgewählte Video wiederzugeben.

Hinweis: Ist das Produkt an einen externen Monitor angeschlossen, werden die aufgezeichneten Bilder und Videos auf dem Monitor angezeigt.

11.8 Löschen eines oder mehrerer Fotos und Videos Löschen eines Bildes oder Videos

1. Drücken Sie die Wiedergabe-Taste „▶“ auf der Fernsteuerung, um in den Wiedergabemodus zu gelangen.
2. Verwenden Sie die Menü-Tasten „▲ /▼“, um das Foto oder Video, das Sie löschen möchten, auszuwählen.
3. Drücken Sie dann die Menü-Taste „“ und navigieren Sie mit den Menü-Tasten „▲/▼“ zur Option „Delete Current“.
4. Drücken Sie anschließend auf die Menü-Taste „OK“ und folgen Sie den Anweisungen auf dem Display, um das ausgewählte Bild oder Video unwiderruflich zu löschen.

Löschen sämtlicher Bilder und Videos

1. Drücken Sie die Wiedergabe-Taste „▶“ auf der Fernsteuerung, um in den Wiedergabemodus zu gelangen.
2. Drücken Sie dann die Menü-Taste „und navigieren Sie mit den Menü-Tasten „▲/▼“ zur Option „Delete All“.
3. Drücken Sie anschließend auf die Menü-Taste „OK“ und folgen Sie den Anweisungen auf dem Display, um sämtliche der auf der microSD-Karte gespeicherten Bilder und Videos unwiderruflich zu löschen.

11.9 Kopieren der Bilder und Videoaufnahmen auf einen Computer

Möchten Sie Ihre angefertigten Bilder und Videoaufnahmen von der microSD-Karte auf die Festplatte eines Computer kopieren bzw. übertragen, müssen Sie das Produkt lediglich an einen Computer anschließen.

1. Nehmen Sie dafür zunächst einmal das dem Produkt beiliegende USB-Kabel zur Hand und schließen Sie das eine Ende an den USB-Anschluss des Mikroskops und das andere Ende an einen unbelegten USB-Anschluss des Computers an.

2. Schalten Sie das Mikroskop ein.

→ Die microSD-Karte wird Ihnen daraufhin als Speichermedium auf Ihrem Computer angezeigt.

1. Kopieren Sie nun die gewünschten Bild- und Videodateien auf den Computer.

2. Entfernen Sie nach Abschluss des Kopiervorgangs den Datenträger (Symbol in der Taskleiste anklicken) und trennen Sie anschließend das USB-Kabel von dem Computer.

12 Konfiguration

Im Konfigurationsmenü haben Sie die Möglichkeit, diverse Einstellparameter des Produkts anzupassen.

Tasten für die Menüführung

Taste Funktion
	Aufrufen und Verlassen des Konfigurationsmenüs
Navigieren und Auswählen der gewünschten Menüoption
OK Bestätigen der Auswahl

Einstellungen

Menüoption Funktion
Photo Resolution	Stellen Sie die Bildauflösung für Fotos ein.
Video Resolution	Stellen Sie die Bildauflösung für Videos ein.
Exposure	Passen Sie die Belichtung an.
Date/Time	Stellen Sie das Datum, die Uhrzeit und das gewünschte Datumsformat ein.
Date Stamp	Aktivieren/Deaktivieren Sie den Zeitstempel auf Bildern.
TV Out	Wählen Sie das gewünschte TV-Ausgangssignal.
Loop Recording	Legen Sie die maximale Länge für Videoaufnahmen fest.
Auto Power Off	Legen Sie die Zeitspanne fest, nach der die Abschaltautomatik ausgelöst wird.
Language	Wählen Sie die gewünschte Anzeigesprache.
Format	Formatieren Sie die microSD-Karte.
Default settings	Stellen Sie die Werkseinstellungen wieder her.

13 Betrieb mit einem Computer

Bei Bedarf können Sie das Produkt auch in Kombination mit einem Computer und einer speziellen Computersoftware verwenden. Die Anleitung der Software finden Sie unter der folgenden URL-Adresse: www.conrad.com/downloads.

14 Reinigung und Pflege

Wichtig:

- Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder sonstige chemische Lösungen. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.

– Tauchen Sie das Produkt nicht in Wasser.

14.1 Reinigen des Produktgehäuses

1. Vergewissern Sie sich vor der Durchführung etwaiger Reinigungsarbeiten, dass das Produkt von der Stromversorgung/dem Computer getrennt ist.
2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

14.2 Objektiv

1. Reinigen Sie die Linse regelmäßig mit niedrigerer Druckluft. Das Berühren der Linse mit Gegenständen jeglicher Art ist unbedingt zu vermeiden.

15 Entsorgung

Dieses Symbol muss auf allen in der EU in Verkehr gebrachten Elektro- und Elektronikgeräten angebracht sein. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer nicht als unsortierter Restmüll entsorgt werden darf.

Besitzer von Elektro- und Elektronik-Altgeräten (WEEE) müssen diese getrennt vom unsortierten Hausmüll entsorgen. Aufgebrauchte Batterien, nicht länger verwendete Akkus, die nicht fest in Elektro- und Elektronik-Altgeräten verbaut sind, und Leuchtmittel, die zerstörungsfrei aus den Elektro- und Elektronik-Altgeräten entnommen werden können, sind von den Endnutzern zerstörungsfrei aus den Elektro- und Elektronik-Altgeräten zu entfernen, bevor sie einer Sammelstelle zugeführt werden.

Verkäufer von elektrischen und elektronischen Geräten sind gesetzlich verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Conrad bietet die folgenden Stellen für eine gebührenfreie Rücknahme an (ausführlichere Informationen auf unserer Website):

Conrad-Niederlassungen
Conrad-Sammelstellen
Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder Sammelstellen, die von den Herstellern oder Händlern im Sinne des ElektroG eingerichtet wurden

Endnutzer sind dafür verantwortlich, alle persönlichen Daten von dem zu entsorgenden Altgerät zu löschen.

Es wird darauf hingewiesen, dass in anderen Ländern bzw. in Regionen außerhalb Deutschlands andere Auflagen in Bezug auf die Rückgabe oder das Recycling von Elektro- und Elektronik-Altgeräten gelten.

16 Technische Daten

16.1 Mikroskop

Eingangsspannung/-strom.... 5 V/DC, min. 500 mA

Akku...... Lithium-Ionen-Akku (3,7 V, 800 mAh)

Ladedauer ...... ca. 2 h

Akkulaufzeit ...... ca. 1,5 h

Anschluss ...... USB

Bildsensor....3MP

Vergrößerungsfaktor...... max. 260

Fokusbereich 10 – 60 mm

Lichtquelle ...... LED

Videoausgabe...... HDMI (1080P, 60 Bilder/s), TV (NTSC 720 x 480, PAL 720 x 576), USB

Speichermedium.... microSD-Karte (Klasse 10, max. 32 GB)

Unterstützte Betriebssysteme......Windows ^® 7/8/10; MacOS 10.6 oder aktueller

Betriebsbedingungen ....0 bis +45 °C, 20 – 85 % rF (nicht kondensierend)

Lagerungsbedingungen ......-10 bis +60 °C, 20 – 85 % rF (nicht kondensierend)

Abmessungen (B x H x T) ..... 78 x 115 x 60 mm (Mikroskop)

Gewicht.... 150 g (Mikroskop)

16.2 Netzteil

Eingang 100 – 240 V/AC, 50 – 60 Hz, 0,2 A

Ausgang 5 V/DC, 1 A

1 Table of contents

Suisse: www.conrad.ch

16 Technische gegevens....83

16.1 Microcoop....83
16.2 Netvoedingsadapter 83

2 Inleiding

Beste klant,

16 Technische gegevens

16.1 Microcoop

Invoer.... 5 V/DC, min. 500 mA

Batterij 3,7 V Li-ion-batterij, 800 mAh

Gewicht.... 150 g (microcoop)

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, sind verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
