Producttype	Platenspeler met riemaandrijving
Merk	Thomson
Model	TT301
Afmetingen (L x B x H)	395 x 343 x 100 mm
Gewicht	2,47 kg
Voeding	Externe adapter 12 V, 0,2 A (100-240 V AC, 50/60 Hz)
Stroomverbruik	2,4 W in werking; 0,3 W in stand-by
Afspeelsnelheden	33 1/3 en 45 toeren/min
Aandrijfmethode	Riemandrijving
Element (naald)	MM met naald Audio Technica AT3600L
Signaal-ruisverhouding	≥ 40 dB
Audio-uitgangen	RCA (PHONO/LINE-schakelaar), 3,5 mm jack (via meegeleverde adapter)
Automatische stop	Ja, uitschakelbaar via knop
Inbegrepen accessoires	Stofkap, platenmat, 45-toeren adapter, RCA-kabel, 3,5 mm jack adapter, netadapter, handleiding
Reiniging	Zachte, droge doek; geen schurende of agressieve reinigingsmiddelen gebruiken
Veiligheidsvoorschriften	Niet de behuizing openen; vocht vermijden; gebruiken in een gematigde omgeving; minimaal 20 cm van het lichaam houden; uitschakelen voor reiniging
Repareerbaarheid	Laat reparatie over aan een gekwalificeerde professional
Garantie en service	Klantenservice Bigben Interactive: 09 69 39 79 59 (geen toeslag) of [e-mail]
Fabrikant	Bigben Interactive SA, 396 Rue de la Voyette, CRT2 - FRETIN, CS 90414, 59814 Lesquin Cedex, Frankrijk
Herkomst	Gemaakt in China

Veelgestelde vragen - TT301 THOMSON

Hoe installeer ik de aandrijfriem als deze los is geraakt?

Verwijder de platenmat en de E-ring van de as, en maak de plaat los. Plaats de riem op de binnenrand van de plaat en steek deze door het gat. Houd de riem met uw vingers vast en plaats deze op de motorpoelie. Plaats de E-ring en de mat terug. Zorg ervoor dat de riem niet gedraaid of vervormd is.

Hoe selecteer ik de afspeelsnelheid (33 of 45 toeren)?

Gebruik de snelheidskiezer (8) bovenop. Druk om te schakelen tussen 33 toeren/min (standaard voor 12-inch platen) en 45 toeren/min (voor 7-inch platen). Gebruik de meegeleverde 45-toeren adapter voor platen van dit formaat.

Wat betekent de PHONO/LINE-schakelaar en hoe gebruik ik deze?

In de PHONO-stand wordt het signaal niet versterkt en is een externe voorversterker of een phono-ingang op de versterker nodig. In de LINE-stand is de interne voorversterker actief en kunt u de platenspeler rechtstreeks aansluiten op actieve luidsprekers of een lijningang.

Hoe gebruik ik de automatische stop?

Standaard stopt de platenspeler automatisch aan het einde van de plaat. Als de plaat lang is en stopt voor het einde, druk dan op de knop Automatische stop (6) om deze functie uit te schakelen. Druk nogmaals om de automatische stop opnieuw in te schakelen.

Kan ik de platenspeler aansluiten op Bluetooth-luidsprekers of een koptelefoon?

De platenspeler heeft een RCA-lijnuitgang. Voor Bluetooth-luidsprekers heeft u een Bluetooth-adapter nodig die op de uitgang wordt aangesloten. Voor een koptelefoon gebruikt u de meegeleverde RCA-naar-3,5 mm jack-adapter, maar de koptelefoon moet actief of versterkt zijn.

Hoe reinig en onderhoud ik de platenspeler?

Koppel het apparaat altijd los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen schurende producten, oplosmiddelen of agressieve reinigingsmiddelen. Smeer geen onderdelen. Bescherm de naald met de beschermkap tijdens reiniging of verplaatsing.

Wat te doen als de naald overslaat of het geluid slecht is?

Controleer of de riem correct is geïnstalleerd en niet vervormd is. Zorg ervoor dat de plaat schoon en niet krom is. Controleer de afstelling van de toonarm (indien van toepassing). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe installeer ik de stofkap?

Plaats de kap bovenop het apparaat door de scharnieren voorzichtig in de daarvoor bestemde uitsparingen te steken. Zorg ervoor dat deze goed vastzit.

Wat zijn de belangrijke veiligheidsmaatregelen?

Niet de behuizing openen. Blootstelling aan water, vocht en warmtebronnen vermijden. Alleen de meegeleverde adapter gebruiken. Loskoppelen bij onweer of langdurig niet-gebruik. Houd een afstand van minimaal 20 cm tot het menselijk lichaam. Laat kinderen niet met het apparaat of het snoer spelen.

Waar vind ik het serienummer en hoe neem ik contact op met de ondersteuning?

Het typeplaatje bevindt zich onder het apparaat. Voor hulp kunt u contact opnemen met de klantenservice van Bigben Interactive op 09 69 39 79 59 (geen toeslag) of per e-mail naar [e-mail].

GEBRUIKSAANWIJZING TT301 THOMSON

's-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Musgo 5, 2ª planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

's-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Musgo 5, 2ª planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

's-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Musgo 5, 2ª planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

's-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Musgo 5, 2 ^a planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

's-Gravelandseweg 80, 1217 EW Hilversum, Nederland

Bigben Interactive SPAIN S.L.

C/ Musgo 5, 2ª planta, 28023 Madrid, Spain

Bigben Interactive ITALIA s.r.l

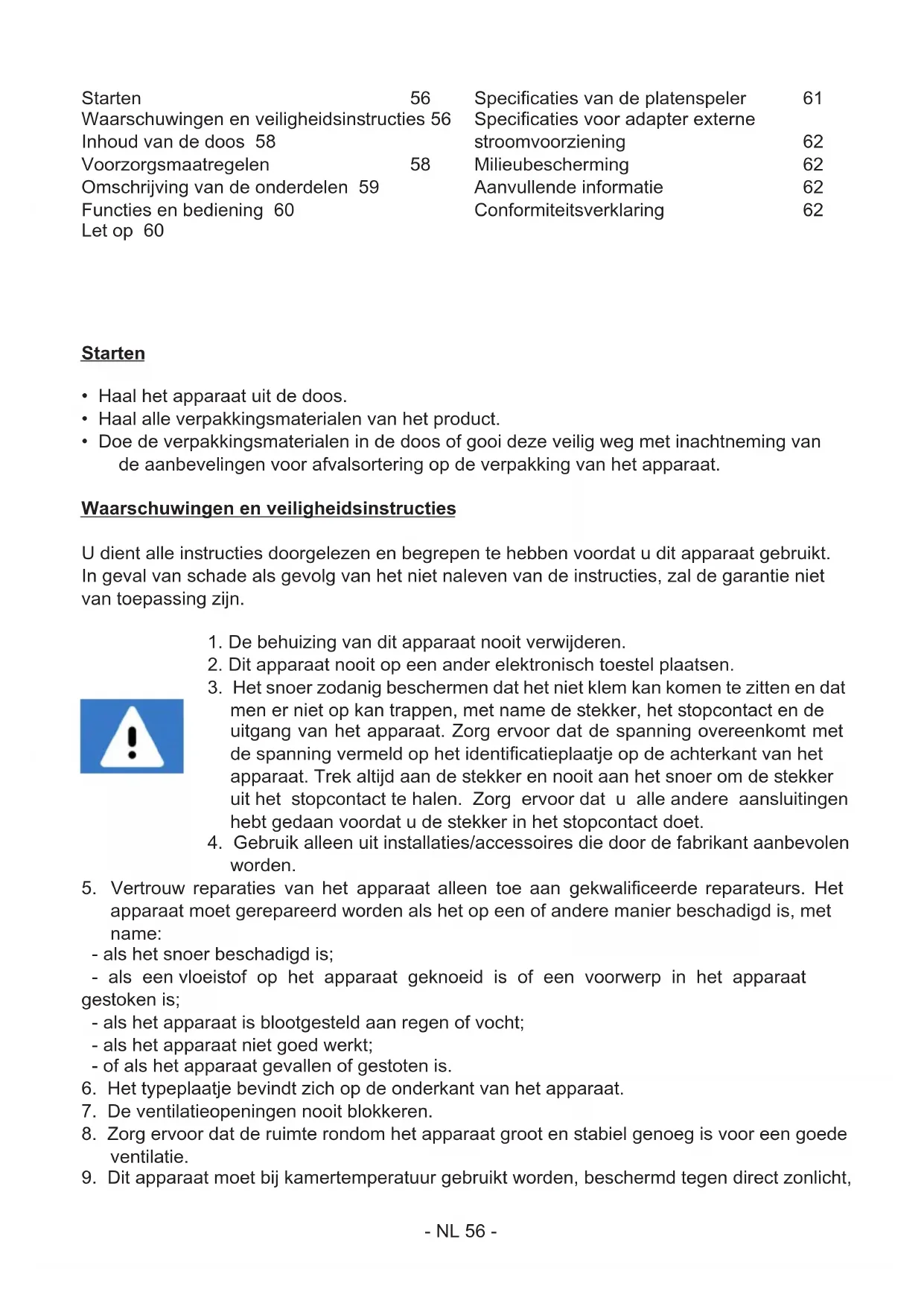

Starten	56
Waarschuwingen en veiligheidsinstructies	56
Inhoud van de doos	58
Voorzorgsmaatregelen	58
Omschrijving van de onderdelen	59
Functies en bediening	60
Let op	60

Specificaties van de platenspeler	61
Specificaties voor adapter externe stroomvoorziening	62
Milieubescherming	62
Aanvullende informatie	62
Conformiteitsverklaring	62

Starten

• Haal het apparaat uit de doos.
• Haal alle verpakkingsmaterialen van het product.
• Doe de verpakkingsmaterialen in de doos of gooi deze veilig weg met inachtneming van de aanbevelingen voor afvalsortering op de verpakking van het apparaat.

Waarschuwingen en veiligheidsinstructies

U dient alle instructies doorgelezen en begrepen te hebben voordat u dit apparaat gebruikt. In geval van schade als gevolg van het niet naleven van de instructies, zal de garantie niet van toepassing zijn.

1. De behuizing van dit apparaat nooit verwijderen.
2. Dit apparaat nooit op een ander elektronisch toestel plaatsen.
3. Het snoer zodanig beschermen dat het niet klem kan komen te zitten en dat men er niet op kan trappen, met name de stekker, het stopcontact en de uitgang van het apparaat. Zorg ervoor dat de spanning overeenkomt met de spanning vermeld op het identificatieplaatje op de achterkant van het apparaat. Trek altijd aan de stekker en nooit aan het snoer om de stekker uit het stopcontact te halen. Zorg ervoor dat u alle andere aansluitingen hebt gedaan voordat u de stekker in het stopcontact doet.

4. Gebruik alleen uit installations/accessoires die door de fabrikant aanbevolen worden.

5. Vertrouw reparaties van het apparaat alleen toe aan gekwalificeerde reparateurs. Het apparaat moet gerepareerd worden als het op een of andere manier beschadigd is, met name:

6. als het snoer beschadigd is;

7. als een vloeistof op het apparaat geknoeid is of een voorwerp in het apparaat gestoken is;
8. als het apparaat is blootgesteld aan regen of vocht;
9. als het apparaat niet goed werkt;

10. of als het apparaat gevallen of gestoten is.

11. Het typeplaatje bevindt zich op de onderkant van het apparaat.

12. De ventilatieopeningen nooit blokkeren.

13. Zorg ervoor dat de ruimte rondom het apparaat groot en stabiel genoeg is voor een goede ventilatie.

14. Dit apparaat moet bij kamertemperatuur gebruikt worden, beschermd tegen direct zonlicht,

open vuur of warmte, verwarmingsapparatuur, kachels en andere apparaten (met inbegrip van versterkers) die warmte produceren. Dit apparaat niet in de buurt van warmtebronnen plaatsen.

1. Haal altijd de stekker uit het stopcontact voordat u het apparaat reinigt. Geen enkel onderdeel van dit apparaat smeren. Reinig het apparaat met een zachte doek. Geen schuurmiddelen of agressieve reinigingsmiddelen gebruiken. De reiniging en het onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.
2. Zorg ervoor dat u altijd eenvoudig toegang heeft tot het snoer, de stekker of de adapter zodat u het apparaat indien nodig kunt loskoppelen.
3. Gebruik dit apparaat niet in de buurt van water. Zorg ervoor dat het niet in contact komt met druppels of spetters. Dit apparaat niet gebruiken in een vochtige of natte omgeving.
4. Het apparaat loskoppelen tijdens onweer of als u het langere tijd niet gebruikt.
5. Dit apparaat kan gebruikt worden door kinderen van 8 jaar en ouder en door personen die fysieke, zintuiglijke of mentale beperkingen hebben of gebrek aan ervaring of kennis hebben op voorwaarde dat ze het apparaat onder toezicht gebruiken of instructies ontvangen hebben over het veilig gebruik van het apparaat en de eventuele risico's begrijpen. Kinderen mogen niet met het apparaat of het snoer spelen (risico op verwurging).
6. Het apparaat mag alleen van stroom voorzien worden onder zeer lage veiligheidsspanning die overeenkomt met de markering op het apparaat.
7. De batterij moet uit het apparaat worden verwijderd voordat het wordt weggegooid. Om de batterij uit het apparaat te halen, moet eerst de stekker uit het stopcontact worden gehaald.
8. Plaats het apparaat op minstens 20 cm afstand van het lichaam wanneer u het gebruikt.
9. Verstikkingsgevaar: Kleine onderdelen zijn niet bedoeld voor kinderen jonger dan 3 jaar, noch voor mensen die de neiging hebben niet-eetbare voorwerpen in hun mond te stoppen.
10. Dit apparaat is enkel bedoeld voor huishoudelijk gebruik; gebruik het niet in de buitenlucht.
11. De stroomadapter wordt gebruikt als een apart apparaat. De stroomadapter van het apparaat mag niet geblokkeerd worden OF dient eenvoudig bereikbaar te zijn tijdens het gebruik. Om de voedingsingang volledig los te koppelen, moet de stekker van de stroomadapter van het apparaat uit het stopcontact worden gehaald.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Het symbool van een bliksemschicht in een gelijkzijdige driehoek waarschuwt gebruikers over de aanwezigheid van gevaarlijke niet geïsoleerde elektrische spanning in het apparaat die krachtig genoeg is om een elektrische schok te veroorzaken.

Het uitroepteken in een driehoek geeft de aanwezigheid van belangrijke instructies aan met betrekking tot de functionering en het onderhoud (reparatie) in de documentatie meegeleverd met het apparaat.

Klasse II materiaal
Gelijkstroom
Wisselstroom
Alleen voor binnengebruik

Inhoud van de doos

Controleer en bekijk de inhoud van de doos:

• Hoofdeenheid
- Draaitafelmat
• 45-toeren adapter
• Stofkap voor hoofdeenheid
- Dubbele mannelijke RCA-kabel naar dubbele mannelijke RCA-kabel
- Dubbele vrouwelijke RCA-kabel naar een 3.5 mm stereoaansluiting
- Adapter externe stroomvoorziening
- Gebruiksaanwijzing

Voorzorgsmaatregelen

• Zodra de plaat is begonnen met afspelen, kunt u de toonarm handmatig optillen en bewegen maar gebruik altijd de stopknop om het afspelen te stoppen.
• Niets op de kap van de platenspeler plaatsen. Voorwerpen die op de kap worden geplaatst kunnen lawaai veroorzaken of vallen door de trillingen, met name tijdens het afspelen.
• Verplaats of til het product niet op tijdens het afspelen. Tijdens het afspelen, draait de plaat rond. Bewegingen kunnen de plaat, de naald, de leeskop of de platenspeler beschadigen of een storing veroorzaken. Verwijder altijd de plaat voordat u dit apparaat moet verplaatsen.
• U kunt de snelheid van de 33- en 45-toerenplaten onder het product aanpassen.

1. Basis van de toonarm 9. Draaitafel van de platenspeler
2. Hendel van de toonarm 10. Stofkap
3. Steun toonarm 11. Poten van de platenspeler
4. Toonarm 12. Schakelaar PHONO/LINE
5. Leeskop 13. Aarding
6. Automatische stop 14. RCA-kabeluitgang
7. Pauze 15.		Ingang voor adapter externe stroomvoorziening
8. Snelheidskeuzeschakelaar 33/45 toeren 16. Aan-/Uit-knop

Functies en bediening

Aandrijfriem :

De riem en de draaitafel van de platenspeler (9) worden in de fabriek gemonteerd, maar de riem kan tijdens het transport losraken. Als dit het geval is, volg dan deze instructies om de riem zelf te installeren:

A. Verwijder de stoffen mat van de draaitafel (9) en de E-ring op de as van de platenspeler en haal vervolgens de draaitafel van de as.
B. Plaats de aandrijfriem op de binnenrand van de draaitafel (9) en haal deze door de opening.
C. Houd de riem vast met uw vingers en plaats deze op de poelie van de motor zoals weergegeven in de afbeelding.
D. Bevestig de E-ring op de as en leg de stoffen mat terug op de draaitafel van de platenspeler.

1. Controleer of de aandriifriem niet gedraaid of vervormd is.
2. Gebruik geen olie. Oliespetters kunnen de riem glibberig maken.

Aansluiting :

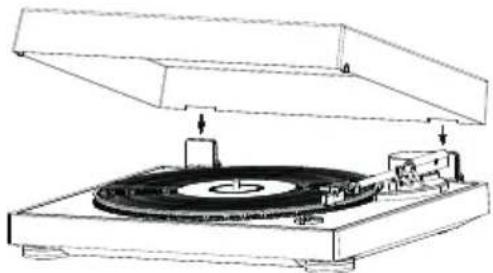

1. Plaats de stofkap (10) bovenop het apparaat en schuif de scharnieren voorzichtig in de daarvoor bestemde plaatsen.
2. Sluit het snoer aan op het apparaat en steek het andere uiteinde in het stopcontact.
3. Zet de platenspeler aan met de aan-/uit-knop (16) aan de achterkant van het apparaat.

Schakelaar PHONO/LINE :

• De schakelaar PHONO/LINE (12) bevindt zich op het paneel aan de achterkant.
• Door "PHONO" te selecteren, omzeilt het geluidssignaal de interne voorversterker, zonder verwerking. De platenspeler moet dus aangesloten worden op een externe voorversterker om de muziek af te spelen. Houd er ook rekening mee dat u mogelijk een aparte aardleidingsdraad moet aansluiten op de aardingspunten op de platenspeler en de versterker als u ruis hoort.
• Door "LINE" te selecteren, gaat het geluidssignaal via de interne voorversterker. De platenspeler kan direct worden aangesloten op actieve speakers om muziek af te spelen.

Phono I Line out

Gebruik:

• Leg een plaat op de draaitafel (9) en kies de gewenste afspeelsnelheid: 33 of 45 toeren/ minuut (8). (De standaard leessnelheid is 33-toeren voor platen van 30,48 cm (12 inch). Druk op de snelheidskeuzeschakelaar (8) om over te schakelen naar 45-toeren voor platen van 17,78 cm (7 inch).
• Verwijder de naaldbeschermer en maak de toonarm (4) los. Duw de hendel (2) omhoog om de toonarm (4) op te heffen en verplaats de toonarm vervolgens voorzichtig naar de gewenste positie op de plaat. De draaitafel begint te draaien als de toonarm de plaat nadert.
• De platenspeler stopt automatisch als de plaat gespeeld is. Druk op de knop Automatisch stoppen van de draaitafel (6) als u niet wilt dat de plaat na het afspelen automatisch stopt.
• OPMERKING: u hoeft deze functie alleen te gebruiken als uw plaat bijzonder lang is en automatisch stopt voordat de volledige plaat gespeeld is. U hoeft deze functie normaal gesproken niet te gebruiken.
• Houd er ook rekening mee dat de draaitafel begint te draaien zodra u op de knop Automatisch stoppen (6) drukt. Dit is normaal. Druk nogmaals op de knop Automatisch stoppen om de draaitafel te stoppen.
• Na het afspelen van de plaat, drukt u de hendel (2) naar achteren om de toonarm op te heffen en deze voorzichtig terug te zetten op de steun (3). Vergrendel vervolgens de toonarm om deze te beschermen tegen onbedoelde bewegingen.

Opmerking:

Om schade aan de naald te voorkomen, moet u ervoor zorgen dat de meegeleverde naaldbeschermer gebruikt wordt wanneer u de platenspeler installeert, verplaatst of schoonmaakt.

Gebruik bij het afspelen van een 45-toeren plaat de 45-toeren adapter die bij het apparaat is geleverd.

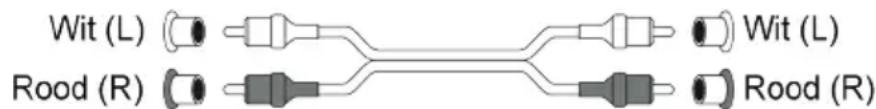

Kabeluitgang:

• Dit systeem kan worden aangesloten op een extern apparaat (bijv. versterker en actieve luidsprekers) via de RCA-kabeluitgang (15) aan de achterkant van het product.
• Gebruik de dubbele mannelijke RCA-kabel naar dubbele mannelijke RCA-kabel om het externe apparaat aan te sluiten.

- Indien nodig, gebruik de dubbele vrouwelijke RCA-kabel naar een 3.5 mm stereoaansluiting om de 3.5 mm aansluiting van een extern apparaat aan te sluiten.

Specificaties van de platenspeler:

Operationele spanning; 12V stopcontact/200 mA
Energieverbruik 2,4 W
Stroomverbruik standby-modus 0,3 W
Afmetingen (L*b*H) 395 x 343 x 100 mm
Gewicht van de eenheid 2,47 kg
Aandrijfmethode Riemaandrijving
Snelheden 33- 1/ 3 en 45 toeren
Signaal-ruisverhouding ≥40 dB
Type leeskop MM
Naald Audio Technica AT3600L

Specificaties voor adapter externe stroomvoorziening:

Naam van fabrikant van adapter of handelsmerk	Ruiguan Technology (Dongguan) Co., Ltd.
Artikelnummer adaptermodel HP05A-1200200-DE
Ingangsspanning en -frequentie 100-240V wisselstroom, 50/60 HZ
Uitgangsspanning, -intensiteit en -vermogen	12 V 0,2 A 2,4 W
Gemiddelde actieve efficiëntie 72,88 %
Stroomverbruik als het apparaat niet opgeladen wordt	0,1 W

Milieubescherming

Uw product is ontworpen en vervaardigd uit materialen en onderdelen van hoge kwaliteit die gerecycled en herbruikt kunnen worden.

Het is belangrijk op de hoogte te zijn van de milieuaspecten en het correct weggooien van de batterijen.

De doorgestreepte afvalcontainer op een product betekent dat het product onder de Europese richtlijn 2002/96 /EG valt. Vraag na waar u lokaal elektrische en elektronische producten kunt afdanken. Houd u aan de plaatselijke regels en gooi uw afgedankte producten niet bij het gewone huishoudelijke afval. Een juiste afvoer van dit product draagt bij aan het voorkomen van schadelijke gevolgen voor het milieu en de menselijke gezondheid.

Aanvullende informatie

- THOMSON is een handelsmerk van TECHNICOLOR SA of van haar dochterondernemingen, gebruikt onder licentie door Bigben Interactive.

Conformiteitsverklaring

- Bigben Interactive verklaart bij deze dat de installatie voor radioverbinding van het type TT300 en derivaten voldoen aan de richtlijn 2014/53/EU. De volledige EU-conformiteitsverklaring is te raaplegen op de volgende website: https://www.bigbeninteractive.com/support/

Vervaardigd in China

Vervaardig door BIGBEN INTERACTIVE SA

396, Rue de la Voyette

CRT2 - FRETIN

CS 90414

59814 LESQUIN Cedex - Frankrijk

www.bigben.eu

Fabricant : Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France
