GEBRUIKSAANWIJZING Edge 2000 DUUX

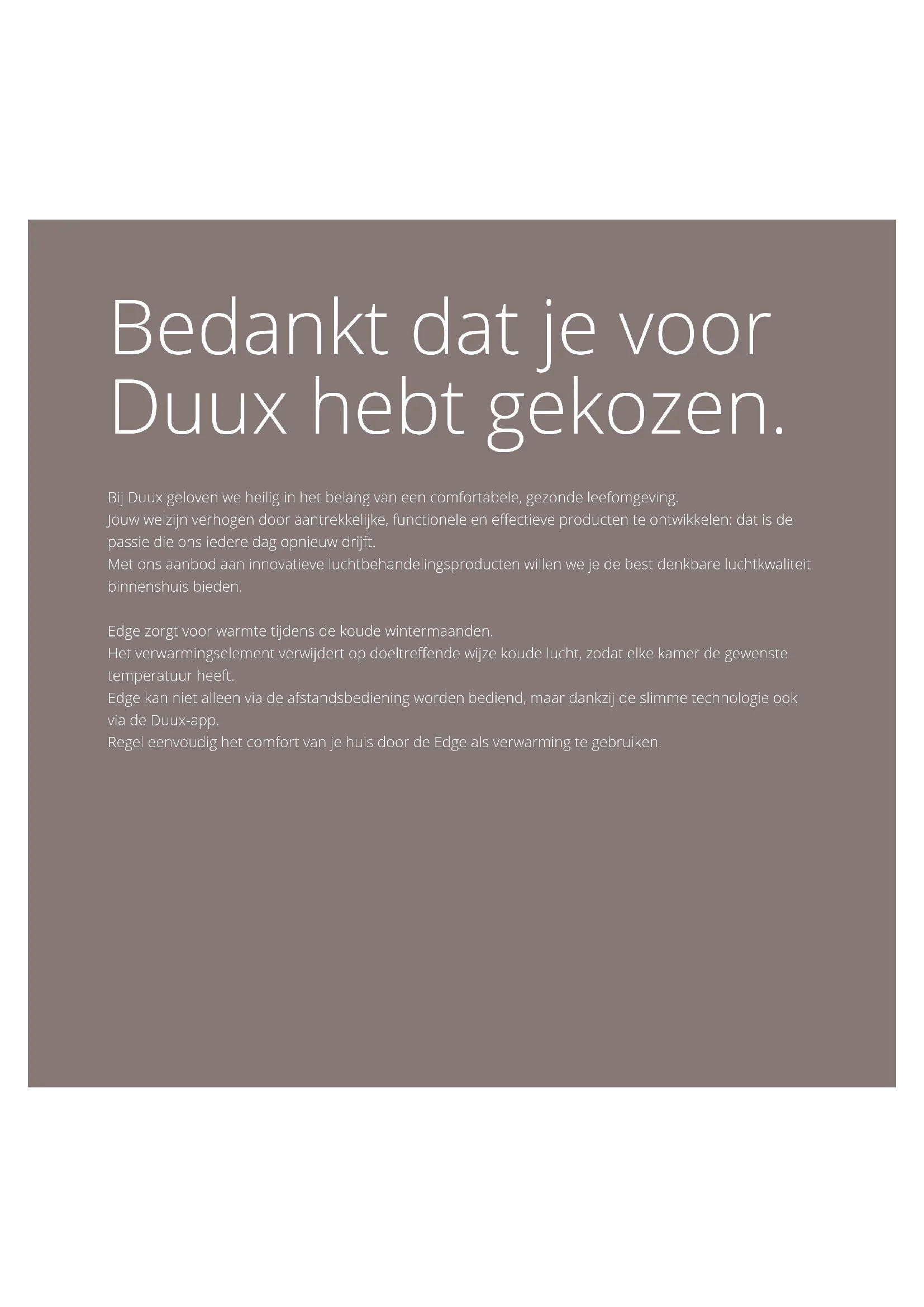

Bedankt dat je voor Duux hebt gekozen.

Bij Duux geloven we heilig in het belang van een comfortabele, gezonde leefomgeving.

Jouw welzijn verhogen door aantrekkelijke, functionele en effectieve producten te ontwikkelen: dat is de passie die ons iedere dag opnieuw drijft.

Met ons aanbod aan innovatieve luchtbehandelingsproducten willen we je de best denkbare luchtkwaliteit binnenshuis bieden.

Edge zorgt voor warmte tijdens de koude wintermaanden.

Het verwarmingselement verwijdert op doeltreffende wijze koude lucht, zodat elke kamer de gewenste temperatuur heeft.

Edge kan niet alleen via de afstandsbediening worden bediend, maar dankzij de slimme technologie ook via de Duux-app.

Regel eenvoudig het comfort van je huis door de Edge als verwarming te gebruiken.

Inhoudsopgave

1. Over deze handleiding 32

1.1. Taal
1.2. In deze handleiding gebruikte symbolen

2.Productoverzicht32

2.1. Beoogd gebruik

3. Beschrijving van het product 33

3.1. Belangrijkste onderdelen 33
3.2. Bedieningspaneel 34
3.3. Afstandsbediening 35

4. Veiligheidsvoorschriften 36

4.1. Veiligheidssymbolen op het product 36
4.2. Veiligheidsvoorschriften
5.1. Inhoud verpakking
5.2. Installatie van het product
5.3. Instellen van de tijd en de dag van de week

6. Wifi en werking van de Duux-app 47

6.1. Installeren van de Duux-app

7. Gebruik 48

7.1. Productmodi
7.2. Inschakelen van het product
7.3. Thermostaatfunctie
7.4. Timerfunctie
7.5. Programmafunctie
7.6. Nachtmodusfunctie
7.7. Kinderslotfunctie

8. Uitschakelen van het product 54

8.1. In stand-bymodus
8.2. Uitschakelen

9. Onderhoud 55

9.1. Reinigen
9.2. Opslag
9.3. Reserveonderdelen

10. Veelgestelde vragen 56

1. Garantie 56
2. Afvoer 57
3. Vereenvoudigde EU- conformiteitsverklaring 57
4. Technische specificaties 58

1. Over deze handleiding

Zorg ervoor dat je de instructies in dit document volledig hebt gelezen en begrepen voordat je het product installeert of gebruikt. Bewaar dit document voor toekomstig gebruik.

1.1. Taal

Deze handleiding is oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen van de oorspronkelijke Engelse handleiding.

1.2. In deze handleiding gebruikte symbolen

WAARSCHUWING!

Dit symbool wijst op een gevaarlijke situatie die, indien deze niet wordt vermeden, kan leiden tot ernstig of dodelijk letsel.

ΔOORZICHTIG!

Dit symbool wijst op een gevaarlijke situatie die, indien deze niet wordt vermeden, kan leiden tot licht letsel of beschadiging van het product.

OPMERKING

Dit symbool geeft nuttige aanvullende informatie aan.

2. Product-overzicht

2.1. Beoogd gebruik

Dit product is uitsluitend bestemd voor gebruik binnenshuis.

Het is niet bedoeld als hoofdverwarmingsbron. Het product is bedoeld voor gebruik voor typische huishoudelijke functies in huishoudelijke omgevingen die ook door niet-deskundige gebruikers kunnen worden gebruikt, zoals: winkels, kantoren, andere soortgelijke werkomgevingen, boerderijen, door klanten in hotels, motels en andere residentiële omgevingen en/of in bed&breakfast-omgevingen. Gebruik het product niet in commerciële, industriële of openluchtomgevingen.

Eventuele aanpassingen aan het product kunnen van invloed zijn op de veiligheid, de garantie en de juiste werking.

3. Beschrijving van het product

De Edge is een verwarmingstoestel waarmee de gebruiker de omgevingstemperatuur kan regelen.

Dit product heeft verschillende functies en temperatuurbereiken, zodat de gebruiker over talrijke mogelijkheden beschikt die aan zijn behoeften zijn aangepast.

Via het bedieningspaneel kan de gebruiker op elk moment elke functie aanpassen. Het product kan op de vloer worden geplaatst, maar kan ook aan de muur worden bevestigd, en past zo in elk interieur.

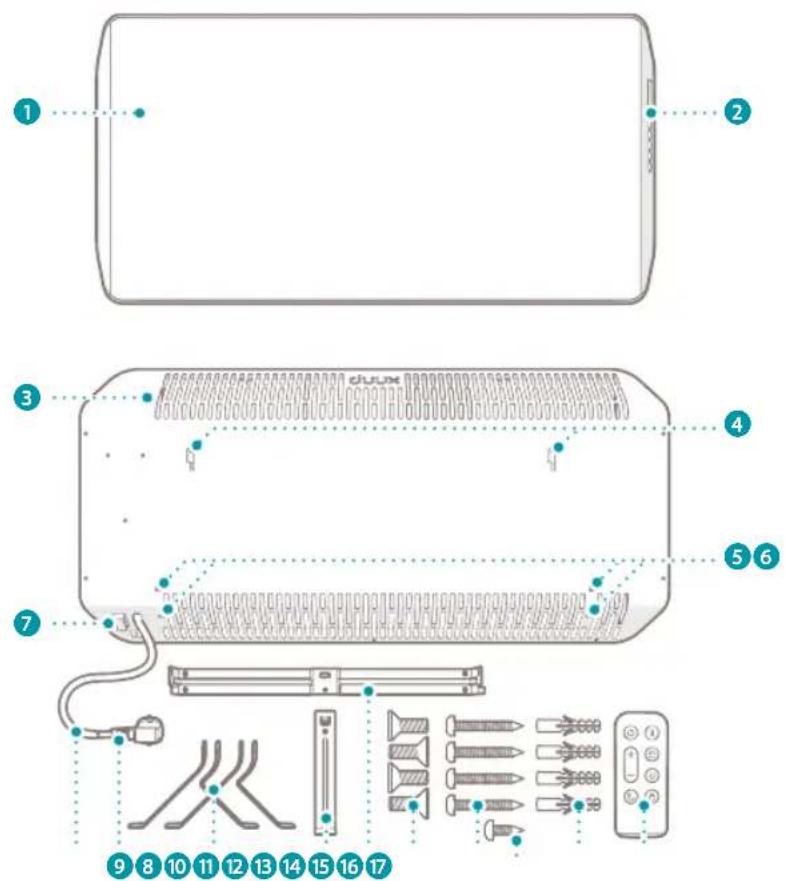

3.1. Belangrijkste onderdelen

Dit verwarmingstoestel is uitgerust met een afstandsbediening, die op dezelfde manier kan worden gebruikt als het bedieningspaneel aan de zijkant van het product.

Gebruik de afstandsbediening binnen 6 meter van het product. Wanneer je het product met de afstandsbediening bedient, moet je ervoor zorgen dat de afstandsbediening op het bedieningspaneel is gericht.

4. Veiligheidsvoorschriften

4.1. Veiligheidssymbolen op het product

Veiligheidssymbolen geven informatie over hoe je het product veilig kunt gebruiken.

De volgende symbolen zijn op het product aangebracht:

Symbool Betekenis

CE

Elektronische apparatuur moet voorzien zijn van de CE-markering om in de EU op de markt te mogen worden gebracht. De CE-markering geeft aan dat een product is beoordeeld voordat het op de markt wordt gebracht en dat het voldoet aan de EU-voorschriften inzake veiligheid, gezondheid en milieubescherming.

[Non-Text]

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA) mogen oude elektrische huishoudelijke apparaten niet via de gemeentelijke diensten als normaal ongesorteerd huishoudelijk afval worden afgevoerd.

Oude apparaten moeten gescheiden worden ingezameld om recycling en hergebruik van de materialen in de apparaten te optimaliseren en de effecten op het milieu en de gezondheid van mensen te beperken.

Het symbool van een container met een kruis erdoor herinnert je aan je verplichting om het afgedankte apparaat aan te bieden voor gescheiden afvalinzameling.

Consumenten dienen contact op te nemen met de plaatselijke overheid of hun detailhandelaar voor meer informatie over de correcte afvoer van oude apparaten.

Symbool Betekenis

Brandgevaar. Dek het product nooit af. Het bedekken van het product kan leiden tot oververhitting van het product.

Indicatie heet oppervlak. Contact kan brandwonden veroorzaken. Niet aanraken.

Product waarbij de bescherming tegen elektrische schokken niet alleen berust op de basisisolatie, maar dat een extra veiligheidsvoorziening omvat, zodanig dat wordt voorzien in manieren om geleidende delen (niet zijnde delen die onder spanning staan) op zodanige wijze met de beschermende (aard) geleider in de vaste bedrading te verbinden dat deze delen niet onder spanning kunnen komen te staan in geval van een defect van de basisisolatie.

4.2. Veiligheidsvoorschriften

4.2.1. Gebruik

AWAARSCHUWING!

• Gevaar voor elektrische schokken. Onbedoeld gebruik kan leiden tot ernstig letsel of zelfs de dood. Gebruik het product alleen zoals beschreven in dit document.
• Risico op inwendig letsel. Bewaar knoopcelbatterijen, zowel volle

als lege, altijd buiten het bereik van kinderen om de kans op inslikken te voorkomen. Gooi gebruikte batterijen onmiddellijk en veilig weg. Knoopcelbatterijen kunnen bij inslikken binnen twee uur ernstige inwendige chemische brandwonden veroorzaken. De eerste symptomen kunnen lijken op kinderziekten zoals hoesten of kwijlen. Roep onmiddellijk medische

hulp in wanneer je vermoedt dat er batterijen zijn ingeslikt.

• Brandgevaar. Gebruik het product nooit op zachte oppervlakken. Zachte oppervlakken kunnen openingen blokkeren. Gebruik het product altijd op een vlakke en droge ondergrond.
• Brandgevaar. Dek het product nooit af. Objecten kunnen openingen blokkeren. Houd de ruimte rond het product vrij van voorwerpen.

VOORZICHTIG!

• Risico op brandwonden. Raak nooit hete oppervlakken aan. Het product kan warm worden tijdens het gebruik. Laat het product altijd afkoelen alvorens het op te pakken.

• Risico op vallen. Laat het netsnoer nooit over de rand van een tafel of werkblad hangen. lemand kan over het snoer struikelen of per ongeluk aan het snoer trekken. Leg het netsnoer altijd op een stabiele en vlakke ondergrond.

• Inademingsgevaar. Gebruik nooit verf, reinigingssprays of insectensprays in de buurt van het product. Gebruik het product altijd in een omgeving met schone lucht.

• Gevaar voor kortsluiting. Gebruik het product nooit als het is gevallen, in contact is gekomen met water, defect is of als het snoer of de stekker beschadigd is. Breng het toestel naar het dichtstbijzijnde erkende servicepunt voor onderzoek, reparatie of aanpassing.

OPMERKING

- Risico op beschadiging van het product. Gebruik het product nooit in commerciële, industriële of openluchtomgevingen. Gebruik het product altijd alleen binnenshuis.

4.2.2. Installatie

AWAARSCHUWING!

- Brandgevaar. Gebruik het product nooit in de buurt van ontvlambare materialen of oppervlakken. Het product kan warm worden tijdens

het gebruik. Houd het product op een afstand van minimaal 1 meter van brandbare materialen of oppervlakken.

• Brandgevaar. Plaats het product nooit ondersteboven. De openingen van het product kunnen verstopt raken. Plaats het product altijd rechtop.
• Explosiegevaar. Gebruik het product nooit in de buurt van ontvlambare of explosieve stoffen of brandstoffen. Ontvlambare of explosieve stoffen of brandstoffen kunnen een explosie veroorzaken. Gebruik het product alleen in een schone en goed geventileerde ruimte.

VOORZICHTIG!

• Gevaar voor kortsluiting. Gebruik nooit een verlengsnoer. Gebruik het product alleen op een directe stroombron.
• Gevaar voor kortsluiting. Gebruik nooit stopcontacten die niet overeenkomen met de

voedingsspanning van het product. Controleer de spanning op het typeplaatje van het apparaat voordat je het product gebruikt. Sluit het product alleen aan op stopcontacten die overeenkomen met de spanning van het product. Als je niet zeker weet of de aansluitingen aan de eisen voldoen, raadpleeg dan een elektricien of je elektriciteitsleverancier.

• Gevaar voor kortsluiting. Sluit nooit een ander apparaat met een hoog stroomverbruik aan op dezelfde groep. Beperk het gebruik van producten met een hoog stroomverbruik die op dezelfde groep zijn aangesloten.
• Gevaar voor kortsluiting. Plaats het product nooit direct onder een stopcontact. Het product kan warm worden tijdens het gebruik. Houd de ruimte boven het product altijd vrij van voorwerpen en stopcontacten.
• Gevaar voor kortsluiting. Gebruik het product nooit in een vochtige

omgeving. Gebruik het product altijd in een schone en droge omgeving.

OPMERKING

• Risico op beschadiging van het product. Gebruik het product nooit in de buurt van warmtebronnen. Houd het product uit de buurt van warmtebronnen.
• Risico op beschadiging van het product. Gebruik het product nooit in direct zonlicht. Direct zonlicht kan de behuizing van het product beschadigen.
• Risico op beschadiging van het product. Trek nooit aan het netsnoer om de stekker uit het stopcontact te halen. Altijd de stekker zelf vastpakken en trekken.
• Risico op beschadiging van het product. Verwijder al het verpakkingsmateriaal voordat je het product in elkaar zet of gebruikt. Als verpakkingsmateriaal op het product wordt gelaten, kan het verpakkingsmateriaal smelten en aan het product kleven.

- Risico op beschadiging van het product. Monteer het product nooit aan de muur als de vloersteunen gemonteerd zijn.

4.2.3. Kinderen en gehandicapten

Dit product kan door kinderen vanaf 8 jaar en door personen met verminderde fysieke, zintuiglijke of mentale vermogens of met een gebrek aan ervaring en kennis worden gebruikt onder toezicht of na uitleg over het veilige gebruik van het product en de risico's.

▲ WAARSCHUWING!

• Gevaar voor kantelen. Laat kinderen nooit met het product spelen. Geef kinderen van tevoren eenvoudige instructies over het gebruik van het product en houd altijd toezicht.
• Verstikkingsgevaar. Laat kinderen nooit met het verpakkingsmateriaal spelen. Houd het verpakkingsmateriaal buiten het bereik van kinderen.
• Gevaar voor elektrische schokken. Laat kinderen nooit zonder toezicht

onderhoud plegen. Geef kinderen van tevoren eenvoudige instructies over het gebruik van het product en houd altijd toezicht.

- Risico op brandwonden. Laat kinderen nooit zonder toezicht alleen als het product in gebruik is. Houd altijd toezicht op kinderen wanneer het product in gebruik is.

4.2.4. Onderhoud

AWAARSCHUWING!

• Gevaar voor elektrische schokken. Voer nooit onderhoud uit terwijl het product op de stroombron is aangesloten. Koppel het product los van de stroombron voor onderhoud en wanneer je het product reinigt.
• Brandgevaar. Laat het product of het netsnoer nooit stoffig worden. Maak het product en het netsnoer regelmatig stofvrij.
• Gevaar voor elektrische schokken. Dompel het product nooit onder in water of andere vloeistoffen. Volg de reinigingsinstructies van deze

handleiding voor de juiste uitvoering van het onderhoud.

- Gevaar voor elektrische schokken. Hanteer het product nooit met natte handen. Hanteer het product alleen met droge handen.

VOORZICHTIG!

- Gevaar voor kortsluiting. Open het product nooit zelf voor onderhoud. Dit product mag alleen door een erkende technicus worden geopend voor onderhoud.

OPMERKING

- Risico op beschadiging van het product. Gebruik nooit oplosmiddelen of schuurmiddelen om het product te reinigen. Gebruik van verkeerde schoonmaakmiddelen kan de behuizing van het product beschadigen. Gebruik altijd de juiste reinigingsmethode, zoals aangegeven in deze gebruiksaanwijzing.

4.2.5. Opslag & vervoer

OPMERKING

- Risico op beschadiging van het product. Onjuiste opslag kan het product of het elektrische circuit van het product beschadigen. Bewaar het product altijd in de originele verpakking en op een schone, droge plaats.

5. Installatie

5.1. Inhoud verpakking

Controleer de inhoud van de verpakking. Indien er onderdelen ontbreken of beschadigd zijn, neem dan contact op met je leverancier.

1 × Duux Edge Verwarmingstoestel

1 × Horizontale montagebeugel

1 × Verticale montagebeugel

2 × Vloerstandaard

1 × Afstandsbediening

4 × M5 × 10 mm bout - kruiskop (4×)

4 × 4,2 × 30 mm schroef - kruiskop (4×)

1 × 3,8 × 8mm schroef - kruiskop (1×)

4 × 6 × 28 mm stekker

OPMERKING

- Risico op beschadiging van het product. Verwijder al het verpakkingsmateriaal voordat je het product in elkaar zet of gebruikt. Als verpakkingsmateriaal op het product wordt gelaten, kan het verpakkingsmateriaal smelten en aan het product kleven.

5.2. Installatie van het product

AVAARSCHUWING!

- Brandgevaar. Gebruik het product nooit in de buurt van ontvlambare materialen of oppervlakken. Het product kan warm worden tijdens het gebruik. Houd het product op een afstand van minimaal 1 meter van brandbare materialen of oppervlakken.

AVOORZICHTIG!

• Gevaar voor kortsluiting. Gebruik nooit een verlengsnoer. Gebruik het product alleen op een directe stroombron.
• Gevaar voor kortsluiting. Plaats het product nooit direct onder een stopcontact. Het product kan warm worden tijdens het gebruik. Houd de ruimte boven het product altijd vrij van voorwerpen en stopcontacten.
• Gevaar voor kortsluiting. Gebruik het product nooit in een vochtige omgeving. Gebruik het product altijd in een schone en droge omgeving.
  Dit product kan worden gebruikt met de vloerstandaard of met de montagebeugel.

• Schroevendraaier
- Boormachine
- 6 mm boor
- Hamer
- Potlood
- Meetlint

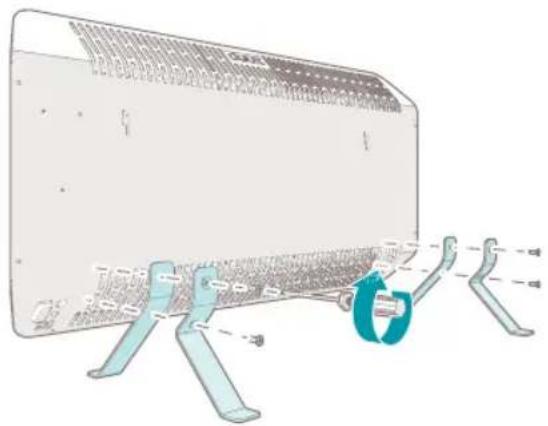

5.2.2. Assemblage van het product

1. Plaats het product voorzichtig op een zachte, stabiele en vlakke ondergrond.

2. Verwijder de rubberen beschermpluggen 5 uit de montagegaten van de vloerstandaard 6.

3. Plaats de eerste vloerstandaard 10 op het product en lijn de gaten in de vloerstandaard uit met de bevestigingsgaten 6.

4. Bevestig de eerste vloerstandaard 10 met de schroeven aan het product 13 met behulp van een schroevendraaier.

5. Voer stap 3. en 4. uit voor de tweede vloerstandaard.

6. Zet het product rechtop op de vloer.

7. Het product is nu klaar voor gebruik.

5.2.3. Montage van de montagebeugel

OPMERKING

- Monteer het product nooit aan de muur als de vloersteunen gemonteerd zijn.

- Houd bij de montage van de montagebeugel rekening met een minimale tussenruimte. Zie de volgende afbeelding.

1. Bepaal de gewenste positie van de montagebeugel 12 en markeer de 4 gaten van de montagebeugel dienovereenkomstig.

2. Boor een gat met een diameter van 6 mm op elk van de 4 merktekens.

3. Plaats een plug 16 in elk van de geboorde gaten en gebruik een hamer om de plug in het gat te tikken.

OPMERKING

- Zorg ervoor dat de plug tot aan de ofdichtring in het gat zit.

1. Lijn de gaten in de horizontale bevestigingsbeugel 12 uit met de gaten in de muur.

2. Bevestig de horizontale bevestigingsbeugel 12 met de schroeven 14 aan de muur met behulp van een schroevendraaier.

1. Lijn het gat in de verticale bevestigingsbeugel 11 uit met de gaten in de horizontale bevestigingsbeugel 12.

2. Bevestig de verticale bevestigingsbeugel 11 met een schroef 15 aan de horizontale beugel 12 met behulp van een schroevendraaier.

1. Plaats de montagesleuven 4 over de montagehaken van de horizontale montagebeugel 12.

- U hoort een klikgeluid wanneer de haken van de montagebeugel in de montagesleuven zitten.

1. Schuif het product over de bevestigingsshaken naar links totdat je een stop voelt.

2. Schuif het product naar beneden totdat je een klik hoort.

- Het product bevestigt zichzelf op de horizontale bevestigingsbeugel 12.

OPMERKING

- Het product is correct gemonteerd als je een klikgeluid hoort.

5.2.4. Installatie van de afstandsbediening

1. Draai de afstandsbediening 17 ondersteboven.
2. Draai de schroef van 3,8 × 8 mm 49 los om het batterijvak 48 te openen.
3. Plaats de batterij in het batterijvak met de plus-zijde van de batterij naar boven.
4. Draal de 3,8 × 8 mm schroef 49 vast om het batterijvak te sluiten.

5.3. Instellen van de tijd en de dag van de week

Het instellen of aanpassen van de tijd en de dag van de week gaat als volgt:

1. Houd de programma-toets 45 en de timer-toets 46 tegelijkertijd 5 seconden lang ingedrukt.

2. Het product laat een pieptoon horen.

3. Nummer "1" in de pictogrammen voor dag

van de week 1 begint te knipperen.

1. Druk op de knop verhogen 40 of de knop verlagen 41 en kies het nummer dat overeenkomt met de gewenste dag van de week.

1	Maandag	5	Vrijdag
2	Dinsdag	6	Zaterdag
3	Woensdag	7	Zondag
4	Donderdag

1. Druk op de programma-knop 45 om het geselecteerde nummer te bevestigen.

2. Het product laat een pieptoon horen wanneer het gekozen nummer is bevestigd.

3. Het geselecteerde nummer licht op.
4. Na een paar seconden gaat het product over naar de instelling voor het bewerken van het uur.

5. Het cijfer "00" begint te knipperen op het display, samen met het pictogram voor uur h.

6. Druk op de knop verhogen 40 of de knop verlagen 41 en kies het getal dat overeenkomt met de gewenste uren van de dag - 00 tot 23.

7. Druk op de programma-knop 45 om het geselecteerde nummer te bevestigen.

8. Het product laat een pieptoon horen wanneer het gekozen nummer is bevestigd.

9. Na een paar seconden gaat het product

naar de instelling waarin de minuten kunnen worden ingesteld.

- Het cijfer "00" begint te knipperen op het display samen met het pictogram voor minuut m

1. Druk op de knop verhogen 40 of de knop verlagen 41 en kies het getal dat overeenkomt met de gewenste minuten van het uur - 00 tot 59.

2. Druk op de programma-knop 45 om het geselecteerde nummer te bevestigen.

- Het product laat een pieptoon horen wanneer het gekozen nummer is bevestigd.

- Op het display verschijnt weer de omgevingstemperatuur.

- De instelling van de tijd en de dag van de week is voltooid.

OPMERKING

• De dagen van de week en de tijd moeten eerst worden ingesteld voordat de programmafunctie van het product kan worden gebruikt.
• Als tijdens het actieve instelproces gedurende 7 seconden geen knoppen worden ingedrukt, wordt de instelling geannuleerd.
• Het instelproces kan worden geannuleerd door de programma-knop en de timer-knop 5 seconden ingedrukt te houden. Het product geeft een pieptoon en de pictogrammen voor dag van de week 1 knoperen 5 keer om

aan te geven dat de tijd en de dag van de week niet zijn ingesteld.

6. Wifi en werking van de Duux-app

6.1. Installeren van de Duux-app

1. Scan de QR-code hieronder of zoek naar "Duux" in de App Store of Google Play Store en installeer de applicatie.
2. Na installatie van de app kun je inloggen of een Duux app-account aanmaken. Volg de stappen om de registratie te voltooien.
3. Open de Duux-app en klik op "Duux-apparaat toevoegen" op het hoofdscherm, of gebruik de "+"knop in de rechterbovenhoek om een nieuw apparaat toe te voegen.
4. Zoek naar "Edge".
5. Volg de instructies in de app om de verbindingsprocedure te voltooien.

Google Play store Apple App store

6.1.1. Het product loskoppelen van Wifi

OPMERKING

- Het product moet in de stand-bymodus staan om de verbinding met wifi te verbreken.

1. Houd de Wifi-knop 34 ± 5 seconden ingedrukt.

- De wifi verbreekt de verbinding met het product.

- Het wifi-pictogram begint te knipperen en zoekt naar apparaten om mee te koppelen.

7. Gebruik

7.1. Productmodi

- Stand-bymodus: Het product is aangesloten op de stroombron, maar staat niet aan. Het product kan input ontvangen van het bedieningspaneel, de afstandsbediening of de Duux-app. Het stand-bypictogram (licht op.

- Slaapmodus: Het product is ingeschakeld. Het nachtmodus-pictogram dicht op met de helft van de normale helderheid. De andere pictogrammen worden niet op het display weergegeven. Het product produceert geen geluidssignalen.

- Waakmodus: Het product is ingeschakeld. Druk op een willekeurige toets om vanuit de slaapmodus de waakmodus te activeren. Druk op de aan/uit-knop 39 om de waakmodus

te activeren vanuit de stand-bymodus. Het display toont de kamertemperatuur en alle actieve functiepictogrammen lichten op.

7.2. Inschakelen van het product

1. Steek de stekker 9 in de stroombron.

2. Schakel de aan/uit-tuimelschakelaar 7 op het product van O naar I.

- Het product laat een pieptoon horen.

- Het product is nu in stand-bymodus.

- Het stand-bypictogram ☐ op het display licht op.

1. Druk op de aan/uit-knop 32 op het product of op de afstandsbediening om het product in te schakelen.

- Het product laat een pieptoon horen.

- Het stand-bypictogram gaat uit.

- Het product hervat in de thermostaatfunctie met de vorige ingestelde temperatuur.

- Het display toont de kamertemperatuur samen met het thermostaatpictogram.

OPMERKING

- Wanneer het product voor de eerste keer wordt gebruikt, start het in de thermostaatfunctie met een standaard ingestelde temperatuur van 20 °C.

7.3. Thermostaatfunctie

Met de thermostaatfunctie kan de gebruiker de gewenste kamertemperatuur kiezen.

Het product verwarmt de kamer actief om de gekozen temperatuur te handhaven. De thermostaatfunctie is standaard ingeschakeld.

7.3.1. Instellen van de temperatuur

1. Druk op de thermostaatknop 44.

- Het product laat een pieptoon horen. - De huidige ingestelde temperatuur en het thermostaatpictogram beginnen te knipperen.

OPMERKING

- Stap 1 is optioneel. Begin met stap 2 om de temperatuur rechtstreeks in te stellen.

1. Druk op de knop verhogen 40 of de knop verlagen 41 om de temperatuur in te stellen.

- Wacht 3 seconden. - De ingestelde temperatuur en het thermostaatpictogram @toppen met knipperen en lichten 2 seconden op, om aan te geven dat de gekozen waarde bevestigd is. - Het product keert terug naar de waakmodus. - Het thermostaatpictogram@op het display licht op om aan te geven dat de thermostaatfunctie is geactiveerd.

OPMERKING

- Wanneer het verwarmingstoestel actief verwarmt om de ingestelde temperatuur te handhaven, licht het verwarmingspictogram op het display op.

- De thermostaatfunctie kan worden gecombineerd met de timerfunctie.

7.3.2. Detectie van open vensters

Wanneer een plotselinge temperatuurdaling van 5°C binnen 10 minuten wordt gedetecteerd, zal het product stoppen met verwarmen om onnodig verwarmen te voorkomen. Het product vermoedt een open raam in de buurt.

Het product laat een lange pieptoon horen en alle functiesymbolen op het display gaan uit. Op het display verschijnt gedurende 1 minuut continu het woord "OPEN".

Tijdens de wachttijd van 1 minuut kunt u op een willekeurige toets drukken om te voorkomen dat het product in de stand-bymodus wordt gezet. Het product zal de huidige functie-instellingen hervatten.

Na 1 minuut laat het product een pieptoon horen en gaat het over in de stand-bymodus terwijl het woord "OPEN" op het display blijft staan.

Druk op de aan/uit-knop 39 om het product weer in de waakmodus te zetten.

7.4. Timerfunctie

De timerfunctie kan op twee manieren worden gebruikt:

• Inschakeltimer: Schakelt het product automatisch in op een gekozen tijdstip. Na een ingestelde tijd schakelt het product over naar de waakmodus.
• Uitschakeltimer: Schakelt het product automatisch uit op een gekozen tijdstip. Na een ingestelde tijd schakelt het product over naar de stand-bymodus.

OPMERKING

• De timerfunctie kan worden gebruikt zonder dat een dag en tijd zijn ingesteld.
• De timerfunctie kan worden gecombineerd met de thermostaatfunctie.
• De timerfunctie kan niet worden gecombineerd met de programmafunctie. Het activeren van de timerfunctie deactiveert de programmafunctie.

7.4.1. Instellen van de inschakeltimer

OPMERKING

- Het product moet stand-by staan om deze functie te activeren.

1. Houd de timer-knop 46 3 seconden ingedrukt.
2. Het product laat een pieptoon horen.

3. Nummer "0" begint te knipperen op het scherm samen met het timerpictogram

4. Druk op de knop verhogen 40 of de knop verlagen 41 en kies het getal dat overeenkomt met het gewenste aantal uren waarna het product automatisch wordt ingeschakeld - 1 tot 24.

5. Wacht 3 seconden.

6. De ingestelde tijd en het timerpictogram 😊 stoppen met knipperen en lichten gedurende 2 seconden op, om aan te geven dat de gekozen waarde bevestigd is.
7. Het product keert terug naar de stand-bymodus.
8. Het timerpictogram op het display licht

op om aan te geven dat de timerfunctie is geactiveerd.

7.4.2. Uitschakelen van de inschakeltimer

OPMERKING

- Het product moet stand-by staan om de inschakeltimerfunctie te deactiveren.

1. Houd de timer-knop 46 3 seconden ingedrukt.

2. Het product laat een pieptoon horen.

3. Het timerpictogram wordt niet meer op het display getoond om aan te geven dat de timerfunctie is uitgeschakeld.

7.4.3. Instellen van de uitschakeltimer

OPMERKING

- Het product moet in de waakmodus staan om deze functie te activeren.

1. Druk op de timer-knop 46.
2. Het product laat een pieptoon horen.

3. Nummer "0" begint te knipperen op het scherm samen met het timerpictogram

4. Druk op de knop verhogen 40 of de knop verlagen 41 en kies het getal dat overeenkomt met het gewenste aantal uren waarna het product automatisch wordt uitgeschakeld - 1 tot 24.

5. Wacht 3 seconden.
6. De ingestelde tijd en het timerpictogram 😊 stoppen met knipperen en lichten gedurende

2 seconden op, om aan te geven dat de gekozen waarde bevestigd is.

• Het product keert terug naar de waakmodus.
• Het timerpictogram op het display licht op om aan te geven dat de timerfunctie is geactiveerd.

7.4.4. De uitschakeltimer uitschakelen

OPMERKING

• Het product moet in de waakmodus staan om de uitschakeltimerfunctie te deactiveren.

• Houd de timer-knop 46 3 seconden ingedrukt.

• Het product laat een pieptoon horen.

• Het timerpictogram wordt niet meer op het display getoond om aan te geven dat de timerfunctie is uitgeschakeld.

7.5. Programmafunctie

7.5.1. Vooraf ingestelde programma's

OPMERKING

- De timerfunctie kan niet worden gecombineerd met de programmafunctie.

De voorgeprogrammeerde programma's zijn onderverdeeld in instellingen met betrekking tot de kamertemperatuur, de tijd en de dag van de week.

De standaard hoge temperatuurwaarde is ingesteld op 23°C en de lage temperatuur op 18°C.

Je kunt de gewenste temperatuur per tijdslot instellen.

Zie het hoofdstuk Een programma instellen voor instructies.

Je kunt 3 verschillende vooraf ingestelde programma's kiezen: thuis, op kantoor of afwezig.

Thuismodus

Dag 6:00	8:00	16:00	23:00
	-8:00	-16:00	-23:00 - 6:00
maandag	23 °C	18 °C	23 °C 18 °C
- vrijdag
zaterdag & zondag	23 °C	23 °C	23 °C 18 °C

Kantoormodus

Dag 7:00 - 17:00 17:00 - 7:00
maandag- vrijdag	23 °C 18 °C
zaterdag & zondag	Uit Uit

Afwezigheidsmodus

De afwezigheidsmodus is ontworpen om te zorgen voor een constante temperatuur in huis terwijl je op reis bent naar een vakantiehuis of verblijft in een hotelkamer.

Wanneer het afwezigheidsprogramma is geactiveerd, activeert het programma de verwarming overdag en de afkoeling 's nachts.

OPMERKING

- Standaard duurt het programma 30 dagen. Na 30 dagen zal het product nog 5 maanden lang een lage temperatuur van 18^ handhaven.

Afwezigheidsmodus

Dag	8:00 - 22:00	22:00 - 8:00
maandag	23 °C	18 °C
- zondag

7.5.2. Een programma activeren

1. Druk op de programmaknop 45

2. Het product laat een pieptoon horen.

3. De letter "H" begint te knipperen op het scherm samen met het programmapictogram

4. Druk op de knop verhogen 40 of de knop verlagen 41 en kies uit de 4 beschikbare opties: H (Thuis), O (Kantoor), C (Afwezig) of -- (Uit).

5. Wacht 3 seconden.

6. Het gekozen programma stopt met knipperen en brandt gedurende 2 seconden, om aan te geven dat de gekozen waarde is bevestigd.

OPMERKING

• Het volgende geldt voor de thuis- of kantoormodus.
• Het product keert terug naar de waakmodus.

- Het programma-pictogram 📄op het display licht op om aan te geven dat de programmafunctie is geactiveerd.

OPMERKING

- Het volgende is van toepassing op de afwezigheidsmodus.

• Het product laat een pieptoon horen.

• Het getal "30" begint te knipperen op het display.

• Druk op de knop verhogen 40 of de knop verlagen 41 en selecteer de gewenste duur van het programma in dagen - 1 tot 30 dagen.

• Wacht 3 seconden.

• Het ingestelde nummer stopt met knipperen en licht gedurende 2 seconden op, om aan te geven dat de gekozen waarde is bevestigd.
• Het product keert terug naar de waakmodus.
• Het programma-pictogram 📄 op het display licht op om aan te geven dat de programmafunctie is gactiveerd.

OPMERKING

• Druk op de thermostaatknop 44 om de huidige ingestelde temperatuur van het programma te controleren.
• Als je op de thermostaatknop 44 drukt, wordt de temperatuurinstelling niet gewijzigd.

7.5.3. De temperatuur van een programma aanpassen

Zie het hoofdstuk Temperatuur instellen om de temperatuur van een programma te overschrijven.

Het aanpassen van de temperatuur via de thermostaatfunctie overschrijft tijdelijk de ingestelde temperatuur van het programma zonder de programmafunctie uit te schakelen. De overschreven temperatuur blijft behouden tot het begin van het volgende tijdslot van het vooringestelde programma.

Het thermostaatpictogram ♀en het programmapictogram ♖op het display lichten op om aan te geven dat er een tijdelijke temperatuurwijziging wordt doorgevoerd terwijl de programmafunctie actief is.

7.5.4. Een programma deactiveren

1. Houd de programmaknop 45 3 seconden ingedrukt.

2. Het product laat een pieptoon horen.

3. Het programmapictogram wordt niet meer op het display getoond om aan te geven dat de programmafunctie is uitgeschakeld.

7.5.5. Aangepaste programma's

Het is mogelijk om de voorgedefinieerde tijdslots en de standaard hoge en lage temperaturen van de programma's te wijzigen in de Duux-app. Zorg ervoor dat het product is verbonden met wifi

- zie het hoofdstuk Wifi en bediening Duux-app - en volg de instructies.

7.6. Nachtmodusfunctie

Wanneer het product in de nachtmodus staat, is het display half zo helder en is het geluidssignaal van het product uitgeschakeld.

7.6.1. Activeren van de nachtmodus

1. Druk op de nachtmodusknop 42.

2. Het product laat een pieptoon horen.

3. Het nachtmoduspictogram op het display licht op om aan te geven dat de nachtmodusfunctie is geactiveerd.
4. Het display dimt tot de helft van de helderheid.
5. Het geluid van het product wordt uitgeschakeld.
6. Na 10 seconden schakelt het product over naar de slaapmodus.
7. Het display wordt uitgeschakeld, behalve het nachtmoduspictogram 📂

OPMERKING

• Om de instellingen in de nachtmodus te wijzigen, druk je eerst op een willekeurige knop om de waakmodus in te schakelen.
• De nachtmodus wijzigt de functies van het product niet.

7.6.2. De nachtmodus uitschakelen

1. Druk op de nachtmodusknop 42.

• Het product laat een pieptoon horen.
• Het nachtmoduspictogram wordt niet meer op het display weergegeven om aan te geven dat de nachtmodusfunctie is uitgeschakeld.
• Het display licht op met volle helderheid.
• Het geluid van het product wordt geactiveerd.

7.7. Kinderslotfunctie

De kinderslotfunctie voorkomt dat gebruikers ongewenste wijzigingen in de instellingen aanbrengen. De instellingen kunnen niet worden gewijzigd wanneer de kinderslotfunctie is geactiveerd.

7.7.1. Activeren van het kinderslot

1. Houd de kinderslotknop 47 5 seconden ingedrukt

2. Het product laat een pieptoon horen.

3. Het kinderslotpictogram 📄 op het display licht op om aan te geven dat de kinderslotfunctie is geactiveerd.

7.7.2. Deactiveren van het kinderslot

1. Houd de kinderslotknop 47 5 seconden ingedrukt

2. Het product laat een pieptoon horen.

3. Het kinderslotpictogram wordt niet op het display weergegeven om aan te geven dat de kinderslotfunctie is uitgeschakeld.

8. Uitschakelen van het product

8.1. In stand-bymodus

OPMERKING

• Als je de stand-bymodus inschakelt, wordt een actieve uitschakeltimer of programmafunctie gewist.

• Druk op de aan/uit-knop 39 om het product uit te schakelen.

• Het product laat een pieptoon horen.

• Het product is nu in stand-bymodus.

8.2. Uitschakelen

OPMERKING

- Wanneer het product wordt uitgeschakeld, worden alle instellingen teruggezet en worden functies gedeactiveerd.

1. Schakel de aan/uit-tuimelschakelaar 7 op het product van I naar O.
2. Het product wordt nu uitgeschakeld.
3. Haal de stekker 9 uit het stopcontact.

9. Onderhoud

AVAARSCHUWING!

- Gevaar voor elektrische schokken. Voer nooit onderhoud uit terwijl het product op de stroombron is aangesloten. Koppel het product los van de stroombron voor onderhoud en wanneer je het product reinigt.

9.1. Reinigen

AVAARSCHUWING!

- Gevaar voor elektrische schokken. Dompel het product nooit onder in water of andere vloeistoffen. Volg de reinigingsinstructies van deze handleiding voor de juiste uitvoering van het onderhoud.

OPMERKING

- Risico op beschadiging van het product. Gebruik nooit oplosmiddelen of schuurmiddelen om het product te reinigen. Gebruik van verkeerde schoonmaakmiddelen kan de behuizing van het product beschadigen. Gebruik altijd de juiste reinigingsmethode, zoals aangegeven in deze gebruiksaanwijzing.

Maak het product elke week schoon.

1. Reinig de buitenkant van het product met een zachte, licht vochtige doek.

2. Droog de buitenkant van het product af met een zachte, droge doek.

9.2. Opslag

Als het product meerdere maanden niet gebruikt wordt, reinig dan alle onderdelen.

Bewaar het product in de oorspronkelijke verpakking en op een schone, droge plaats.

9.3. Reserveonderdelen

AVAARSCHUWING!

- Gevaar voor elektrische schokken. Voer nooit onderhoud uit terwijl het product op de stroombron is aangesloten. Koppel het product los van de stroombron voor onderhoud en wanneer je het product reinigt.

AVOORZICHTIG!

- Gevaar voor kortsluiting. Open het product nooit zelf voor onderhoud. Dit product mag alleen door een erkende technicus worden geopend voor onderhoud.

Reserveonderdelen en accessoires kunnen worden aangeschaft bij het verkooppunt of de plaatselijke distributeur.

10. Veelgestelde vragen

Foutcode Mogelijke oorzaak Mogelijke oplossing

E0 De NTC is losgekoppeld. Neem contact op met een gecertificeerde Duux service provider.
E1 De NTC heeft kortsluiting gemaakt.	Neem contact op met een gecertificeerde Duux service provider.
E2 De kantelschakelaar is geactiveerd.	Koppel het product los van de stroombron. Plaats het product rechtop op een stabiele en vlakke ondergrond. Sluit het product aan op de stroombron.

Indien de problemen voortduren, neem dan contact op met je leverancier.

11. Garantie

Duux-producten hebben een garantie van 24 maanden vanaf het moment van aankoop, op voorwaarde dat ze correct worden geïnstalleerd en onderhouden zoals aangegeven in deze gebruikershandleiding.

De garantie vervalt indien het product op onjuiste wijze is bediend, opgeslagen of gebruikt, anders dan beschreven in deze handleiding. Dit omvat het openen van het toestel en waterschade.

Aanspraken op de garantie moeten altijd via de leverancier van je Duux-product worden ingediend.

Producten met een defect dat veroorzaakt is door het productieproces en binnen de garantieperiode na aankoop vallen, worden door Duux beoordeeld.

Als je een defect constateert, raadpleeg dan eerst de gebruikershandleiding en de online FAQ op www.duux.com.

12.Afvoer

AVOORZICHTIG!

- Gevaar voor kortsluiting. Open het product nooit zelf voor onderhoud. Dit product mag alleen door een erkende technicus worden geopend voor onderhoud.

Als het product defect is, neem dan contact op met je leverancier. Misschien kan het product nog worden gerepareerd. Als je het product toch moet weggooien, volg dan de plaatselijke voorschriften.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA) mogen oude elektrische huishoudelijke apparaten niet via de gemeentelijke diensten als normaal ongesorteerd huishoudelijk afval worden afgevoerd.

Oude apparaten moeten gescheiden worden ingezameld om recycling en hergebruik van de materialen in de apparaten te optimaliseren en de effecten op het milieu en de gezondheid van mensen te beperken.

Het symbool van een container met een kruis erdoor herinnert je aan je verplichting om het afgedankte apparaat aan te bieden voor gescheiden afvalinzameling.

Consumenten dienen contact op te nemen met de plaatselijke overheid of hun detailhandelaar voor meer informatie over de correcte afvoer van oude apparaten.

13. Vereenvoudigde EU-conformiteitsverklaring

Hierbij verklaart Duux dat deze omgevingsradioapparatuur voldoet aan richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.duux.com/doc

14. Technische specificaties

Naam van het product	Duux Edge Verwarmingstoestel	Duux Edge Verwarmingstoestel	Duux Edge Verwarmingstoestel
Modelnummer	DXCH10, DXCH11 DXCF12, DXCH13 DXCH14, DXCH15
Afmetingen (d × b × h)	65 × 816 × 400 mm	65 × 816 × 400 mm	65 × 816 × 400 mm
Gewicht	7,55 kg	7,65 kg	7,85 kg
Ingangsvermogen	220 - 240 VAC ; 50 Hz
Vermogen	500 - 1000 W	750 - 1500 W	1000 - 2000 W
Batterij afstandsbediening	CR2032 CR2032 CR2032
Duux-app versie	2.4.0
Capaciteit	8 - 15 m2	11 -20 m2	21 -30 m2
Omgevingstemperatuur	5 °C - 36 °C	5 °C - 36 °C	5 °C - 36 °C
Warmteafgifte
Nominale warmteafgifte 1000 W	1500 W	2000 W
Minimale warmteafgifte 500 W		750 W	1000 W
Maximale continue warmteafgifte 1000 W	1500 W	2000 W
Bijkomend elektriciteitsverbruik
Bij nominale warmteafgifte 1000 Wh	1500 Wh	2000 Wh
Bij minimale warmteafgifte 500 Wh	750 Wh	1000 Wh
In stand-bymodus 0,8 Wh	0,8 Wh	0,8 Wh

De belangrijkste gegevens van het product staan ook op het typeplaatje. Het typeplaatje bevindt zich aan de achterkant van het product.

Het uiterlijk en de specificaties van het apparaat kunnen zonder voorafgaande kennisgeving worden gewijzigd.
