GEBRUIKSAANWIJZING Nebula Touch Digital 86930 UNOLD

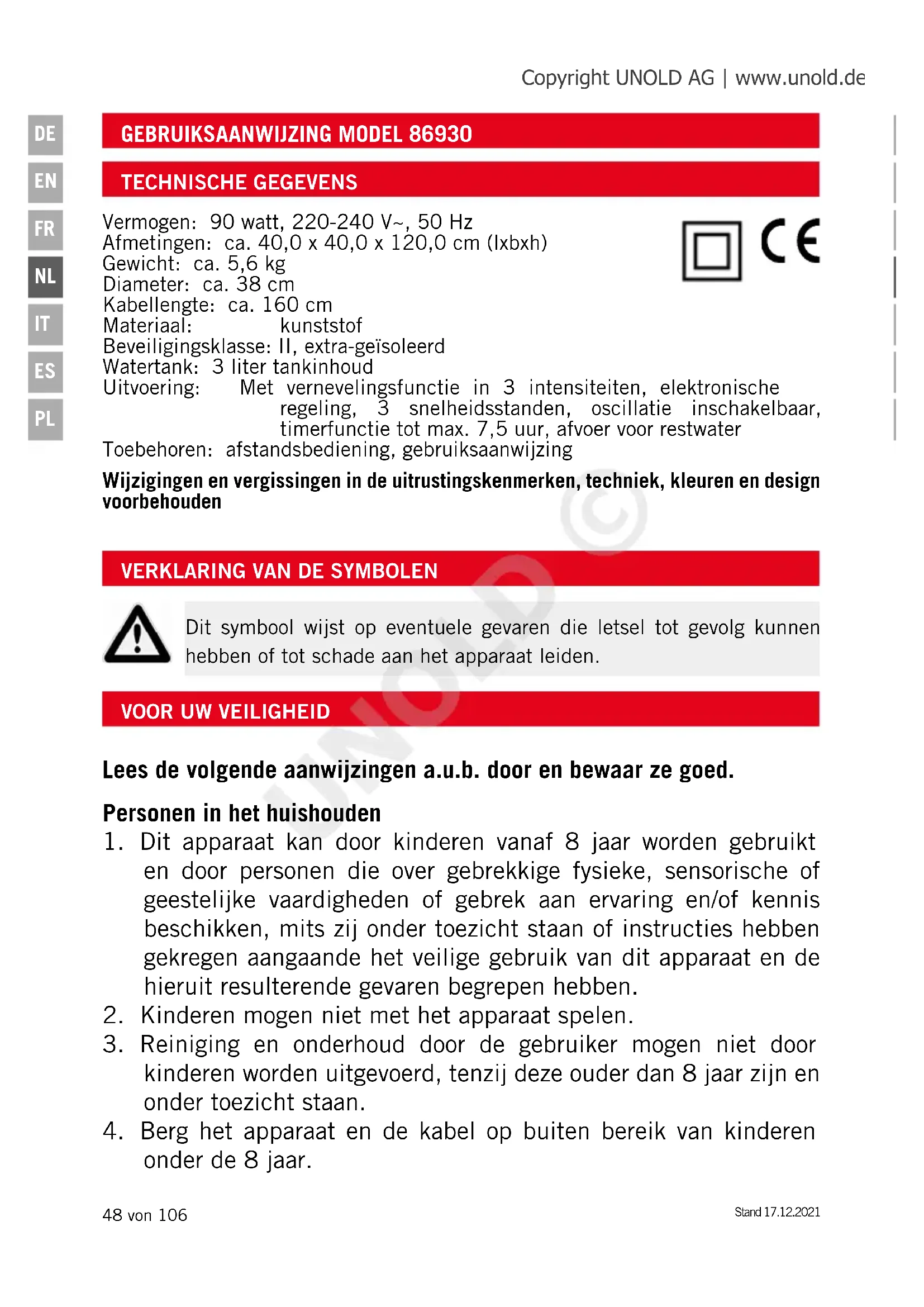

GEBRUIKSAANWIJZING MODEL 86930

TECHNISCHE GEGEVENS Vermogen: 90 watt, 220-240 V~, 50 Hz Afmetingen: ca. 40,0 x 40,0 x 120,0 cm (lxbxh) Gewicht: ca. 5,6 kg Diameter: ca. 38 cm Kabellengte: ca. 160 cm Materiaal: kunststof Beveiligingsklasse: II, extra-geïsoleerd Watertank: 3 liter tankinhoud Uitvoering: Met vernevelingsfunctie in 3 intensiteiten, elektronische regeling, 3 snelheidsstanden, oscillatie inschakelbaar, timerfunctie tot max. 7,5 uur, afvoer voor restwater Toebehoren: afstandsbediening, gebruiksaanwijzing Wijzigingen en vergissingen in de uitrustingskenmerken, techniek, kleuren en design voorbehouden Lees de volgende aanwijzingen a.u.b. door en bewaar ze goed. Personen in het huishouden

1. Dit apparaat kan door kinderen vanaf 8 jaar worden gebruikt

en door personen die over gebrekkige fysieke, sensorische of geestelijke vaardigheden of gebrek aan ervaring en/of kennis beschikken, mits zij onder toezicht staan of instructies hebben gekregen aangaande het veilige gebruik van dit apparaat en de hieruit resulterende gevaren begrepen hebben.

2. Kinderen mogen niet met het apparaat spelen.

3. Reiniging en onderhoud door de gebruiker mogen niet door

kinderen worden uitgevoerd, tenzij deze ouder dan 8 jaar zijn en onder toezicht staan.

4. Berg het apparaat en de kabel op buiten bereik van kinderen

Dit symbool wijst op eventuele gevaren die letsel tot gevolg kunnen hebben of tot schade aan het apparaat leiden. Copyright UNOLD AG | www.unold.de UNOLD ©Stand 17.12.2021 49 von 106

Veiligheidsinstructies voor het opstellen en gebruik van het apparaat

5. Schakel het apparaat pas in, als het volgens de voorschriften

6. Let op dat er voldoende ruimte aanwezig is op de plaats waar het

apparaat opgesteld is. Er moet een afstand van minimaal 50 cm tussen het apparaat en andere voorwerpen worden aangehouden.

7. Gebruik het apparaat niet in bijzonder stoffige ruimtes of in de

buurt van brandbare substanties.

8. Sluit het apparaat uitsluitend aan op wisselstroom met een

spanning die overeenkomt met de gegevens op het typeplaatje.

9. Dit apparaat mag niet worden gebruikt met een externe

schakelklok of een afstandsbedieningssysteem.

10. Dompel het apparaat of de voedingskabel nooit in water of andere

vloeistoffen – er bestaat levensgevaar!

11. Open de behuizing van het apparaat nooit, er bestaat dan kans

voor een elektrische schok!

12. Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik

of voor soortgelijke doeleinden, bv. in theekeukens in bedrijven, kantoren of overige werklocaties, voor gebruik door gasten in hotels, motels of andere logiesbedrijven, in particuliere pensions of vakantiehuizen.

13. De voedingskabel moet zo worden gelegd dat het uitgesloten is

dat iemand over de kabel struikelt.

14. Wikkel de voedingskabel nooit om het apparaat om schade aan

de kabel te vermijden.

15. Trek de voedingsstekker altijd direct aan de stekker uit het

stopcontact en trek nooit aan de voedingskabel om schade aan de kabel te voorkomen.

16. Let op dat het gebruikte stopcontact gemakkelijk toegankelijk is,

zodat de stekker bij gevaar snel uit het stopcontact kan worden getrokken.

17. Let op dat de voedingskabel niet ingeklemd wordt of langs een

hoek wordt gelegd om schade aan de kabel te voorkomen.

18. Maak, voor zover mogelijk, geen gebruik van een verlengkabel.

19. Zet het apparaat nooit direct onder een stopcontact neer.

20. Het apparaat mag niet in natte/natkoude of vochtige ruimtes

worden gebruikt i.v.m. kans op een elektrische schok!

21. Stel het apparaat niet bloot aan sterk zonlicht.

22. Vingers of voorwerpen, zoals naalden, pennen enz. mogen niet

door het rooster in het binnenste van het apparaat worden gestoken – er bestaat dan kans op letsel!

23. Let erop dat lang haar niet in de waaier vast komt te zitten.

24. Controleer het apparaat, de stekker en de voedingskabel

regelmatig op slijtage of beschadigingen. Stuur bij beschadiging van de voedingskabel of van andere onderdelen het apparaat voor controle en reparatie naar onze klantenservice. Ondeskundige reparaties kunnen tot ernstige gevaren voor de gebruiker leiden en hebben uitsluiting van de garantie tot gevolg.

25. Om schade te voorkomen, mag het apparaat niet met toebehoren

van andere fabrikanten of andere merken worden gebruikt.

26. Trek de voedingsstekker uit het stopcontact nadat u het apparaat

heeft gebruikt evenals voordat u het gaat reinigen. Laat het apparaat nooit zonder toezicht achter als de voedingsstekker in het stopcontact steekt. De fabrikant is niet aansprakelijk, indien het apparaat verkeerd gemonteerd, ondeskundig of foutief gebruikt of door niet geautoriseerde derden gerepareerd werd. Er mogen nooit voorwerpen door het rooster heen in het binnenste van de ventilator worden gestoken, zoals vingers, naalden, pennen enz. – verwondingsgevaar! Het apparaat uitsluitend op een effen, stabiele ondergrond gebruiken, zodat het niet kan omvallen. Open in geen geval de behuizing van het apparaat. Er bestaat gevaar van een stroomstoot. Copyright UNOLD AG | www.unold.de UNOLD ©Stand 17.12.2021 51 von 106

1. Zorg er vóór de montage voor dat u het apparaat op een vlakke, droge plek

2. Verwijder alle verpakkingsmaterialen en transportbeveiligingen. Houd

verpakkingsmateriaal, zoals bijv. kunststofzakken of piepschuim uit de buurt van kleine kinderen i.v.m. kans op verstikking!

3. Controleer of alle benodigde onderdelen aanwezig zijn.

4. Draai de sokkel zo dat u op de onderkant van de sokkel kijkt. Draai de vijf

meegeleverde wielen in de bijbehorende vijf gaten. Draai dan de sokkel weer om.

5. Aan de onderkant van de behuizing bevindt zich een draadring. Draai deze

af van de behuizing. Steek de behuizing in de uitsparing van de sokkel en schroef de draadring aan de onderkant van de sokkel weer vast.

6. Steek de motor met standbuis in de behuizing en let erop dat beide delen

goed met elkaar zijn verbonden. Alleen zo kan de zwarte borgbout (15) door de opening in de standbuis voor de fixatie goed erin worden gedraaid.

7. Verwijder de moer (6) door deze tegen de klok in te draaien van het

8. Bevestig het achterste rooster aan de motor door de afdekking met de

moer (6) vast te zetten (afb. 1). Duw daarbij niet te hard. Let daarbij op de uitsparingen/pennen.

9. Plaats de waaier op de as van de motorbehuizing. Bevestig de waaier

m.b.v. de bevestigingsring (4) (tegen de klok in draaien). Controleer of de ventilatorbladen vrij kunnen draaien. Aanwijzing: De bevestigingsring trekt zichzelf vast, oefen daarom bij het vastdraaien niet te veel kracht uit (afb. 2).

10. Verwijder de drie schroeven (3) aan de achterkant van het sierringdeksel (1).

Steek het sierringdeksel op het voorste rooster en schroef de drie schroeven weer vast. Afb. 1 Copyright UNOLD AG | www.unold.de UNOLD ©54 von 106 Stand 17.12.2021

Trek altijd eerst de stekker uit het stopcontact voordat u werkzaamheden aan de watertank gaat uitvoeren.

1. Trek de watertank aan het handvat naar achteren van de behuizing weg en

neem de watertank uit.

2. Draai de watertank om, zodat het zwarte deksel naar boven wijst.

3. Draai het zwarte deksel eraf.

4. Vul de tank met water en draai het deksel weer dicht. Aanwijzing: De

temperatuur van het gebruikte water mag niet hoger zijn dan 40 °C om

11. Verbind het voorste met het achterste rooster.

12. Fixeer de beide roosters door de roosterverbindingsring over beide roosters

te leggen (beide roosters moeten precies in de ring zitten) en deze aan de sluiting (11) vast te schroeven.

13. Verbind de slang (22) met de slangaansluiting van het sierringdeksel (1)

aan het voorste rooster. Controleer of alle onderdelen stevig met elkaar zijn verbonden.

14. Controleer of alle onderdelen juist zijn gemonteerd en gefixeerd voordat u

schade aan het apparaat te voorkomen. We adviseren gedistilleerd of gekookt, afgekoeld water te gebruiken.

5. Draai de watertank weer om en plaats deze terug in de behuizing. Hierbij

adviseren wij u om eerst de onderkant van de watertank in de behuizing te steken en daarna de watertank aan het handvat erin te schuiven.

6. Let erop dat de watertank goed is geplaatst.

7. Het water in de watertank moet minimaal een keer per week worden ververst

om kalk- en algenafzettingen te voorkomen. Om hygiënische redenen advi- seren wij om het water meermaals wekelijks te verversen.

8. Overvloedig water kunt u via de waterafvoer aan de onderkant van het appa-

raat aflaten. Draai de dop eraf en kantel het apparaat iets naar achteren, bv. boven een platte schaal. Laat het water weglopen en sluit daarna de waterafvoer weer. Let op: Giet nooit water direct in het apparaat. Open Dicht AFSTANDSBEDIENING

1. Trek het deksel van het batterijcompartiment voorzichtig uit de

2. Plaats de batterij in de hiervoor bedoelde houder.

3. Als u een andere batterij wilt plaatsen, let er dan op dat u een knoopcel van

het type CR2025 gebruikt.

4. Schuif het deksel weer voorzichtig in de afstandsbediening. Hierbij moet het

symbool „+“ van de batterij naar de achterkant van de afstandsbediening zijn gericht.

5. Als u het apparaat met de afstandsbediening wilt instellen, let er dan op dat

u deze tijdens de instellingen steeds in de richting van de ventilator houdt.

6. Laat de afstandsbediening niet van grote hoogte naar beneden vallen om

Voor het in- en uitschakelen van het apparaat

Snelheid/Speed Voor het instellen van de drie snelheden

Modus/Mode Om de gewenste modus te kiezen. U kunt kiezen tussen de standaardmodus, de natuurlijke modus en de slaapmodus.

Tijdprogrammering/Timer Om de tijd te kiezen, waarna het apparaat automatisch wordt uitgeschakeld, instelbaar tussen 0,5 en 7,5 uur

Oscillatie/Swing Voor het in- en uitschakelen van de zwenkfunctie/oscillatie

Vernevelingsfunctie Voor het in- en uitschakelen alsmede instellen van de intensiteit van de verneveling

1. Controleer of het apparaat op een geschikte, vlakke ondergrond staat en

veilig en stabiel is opgesteld in de buurt van een stopcontact.

2. Het apparaat mag niet in badkamers of andere vochtige ruimten worden

3. Steek de stekker in het stopcontact (220–240 V~, 50 Hz). Een korte

signaaltoon geeft aan dat het apparaat verbonden is met het stroomnet.

4. Als u het apparaat op een andere plaats wilt neerzetten, schakel het dan

eerst uit en trek de stekker uit het stopcontact.

5. Steek geen voorwerpen in het apparaat.

hiervoor de motorbehuizing in de gewenste hellingshoek. Oefen hierbij echter overmatige kracht uit om schade aan het apparaat te vermijden. AAN/UIT-knop

7. Druk op de knop AAN/UIT om de ventilator te activeren. Het betreffende

controlelampje op het bedieningspaneel gaat branden.

8. U kunt nu op de knop voor de vernevelingsfunctie drukken als u de

vernevelingsfunctie zonder ventilatorfunctie wilt gebruiken. Er wordt verneveld zonder dat het apparaat de lucht ventileert.

9. Druk opnieuw op de knop AAN/UIT om de ventilatorfunctie in te schakelen.

In de basisinstelling draait het apparaat met lage snelheid in de normale modus.

10. U kunt nu de andere functies kiezen.

11. Om de lage snelheidsstand in te schakelen, drukt u bij uitgeschakeld apparaat

twee keer achter elkaar op de knop AAN/UIT. Op het bedieningspaneel gaat het controlelampje voor lage snelheid branden:

12. Druk nu zo vaak op de knop „Snelheid“ totdat het apparaat met de gewenste

snelheid draait. De betreffende instelling wordt weergegeven door het bijbehorende controlelampje: Copyright UNOLD AG | www.unold.de UNOLD ©58 von 106 Stand 17.12.2021

Gemiddelde snelheid: Hoge snelheid: Modus instellen

13. Als u twee keer op de knop AAN/UIT bij uitgeschakeld apparaat drukt,

gaat het apparaat in de standaardmodus draaien. Hiervoor is er geen eigen controlelampje op het bedieningspaneel.

14. Druk op de knop „Modus“ en stel de gewenste modus in. U kunt kiezen

tussen de standaardmodus, de natuurlijke modus en de slaapmodus.Druk zo vaak op de knop „Modus“ totdat de gewenste instelling door het betreffende controlelampje weergegeven wordt. Natuurlijke modus Symbool Het apparaat werkt met wisselende snelheden die het gevoel van een natuurlijke luchtbeweging geven. Schlaf-Modus Symbool Het apparaat werkt net als in de ‚natuurlijke modus‘ met vast ingestelde snelheden die traploos omlaag gaan. Tijdprogrammering/Timer

15. Via de knop „Tijdprogrammering“ kunt u de gewenste werkingsduur van

het apparaat instellen.Deze duur kan tussen een 0,5 uur en 7,5 uur worden ingesteld. Druk zo vaak op de knop „Tijdprogrammering“ tot het gewenste aantal uren op het display verschijnt.Na afloop van deze tijd wordt het apparaat automatisch uitgeschakeld.Als u geen tijd instelt, blijft het apparaat ononderbroken draaien. Voor de tijdprogrammering brandt geen van de controlelampjes. Zwenkfunctie/oscillatie

16. Druk op de knop „Oscillatie“ om de zwenkfunctie in te schakelen. Als u

nogmaals op deze knop drukt, stopt het apparaat in de huidige stand, de ventilator blijft echter draaien. Copyright UNOLD AG | www.unold.de UNOLD ©Stand 17.12.2021 59 von 106

Schakel het apparaat uit en trek daarna de stekker uit het stopcontact. Wacht totdat het apparaat volledig tot stilstand is gekomen. Dompel het apparaat nooit in water. De motor of elektrische componenten van het apparaat mogen niet vochtig worden.

1. Gebruik nooit scherpe schuurmiddelen, staalwol, metalen voorwerpen, hete

schoonmaakmiddelen of desinfecterende middelen.

2. Veeg de standbuis en het rooster van de ventilator af met een licht vochtige

3. Het water in de watertank moet minimaal een keer per week worden ververst

om kalk- en algenafzettingen te voorkomen. Om hygiënische redenen adviseren wij om het water meermaals wekelijks te verversen.

4. Als het apparaat langere tijd niet wordt gebruikt, moet het overvloedige

water uit het apparaat worden afgelaten. Neem hierbij alle aanwijzingen in het hoofdstuk “Watertank” in acht.

17. De vernevelingsfunctie kan met of zonder ventilatorfunctie worden gebruikt.

18. Druk een keer op de knop voor de vernevelingsfunctie voor een geringe

vernevelingsintensiteit, twee keer voor een gemiddelde vernevelingsintensiteit en drie keer voor een hoge vernevelingsintensiteit.

19. Het apparaat verspreid nu een fijne waternevel.

20. In het kijkglas aan de voorkant van de behuizing brandt het blauwe

controlelampje dat aan geeft dat de vernevelingsfunctie is ingeschakeld. Als het controlelampje rood brandt, zit er geen water meer in de watertank en moet de tank worden bijgevuld.

21. Om de functie uit te schakelen, drukt u opnieuw op de knop

„Vernevelingsfunctie“.

22. Aanwijzing: Het gewenste effect werkt bij een droge hitte het beste. Als

de omgeving zeer broeierig is, kan de broeierigheid door de verneveling eventueel nog erger worden. Uitschakelen

23. Druk op de knop AAN/UIT om het apparaat uit te schakelen. Trek de stekker

uit het stopcontact als u het apparaat niet meer gebruikt. Copyright UNOLD AG | www.unold.de UNOLD ©60 von 106 Stand 17.12.2021

5. Ook bij lichttemperaturen onder 0 °C moet het water uit het apparaat worden

afgelaten, omdat anders vorstschade aan het apparaat kan ontstaan.

6. Veeg de kamer voor het water af met een vochtige doek en droog deze

7. Sla de ventilator op een droge en veilige plaats op om hem te beschermen

tegen stof, schokken, hitte en vocht. PROBLEEMOPLOSSING Probleem Oorzaak Oplossing Apparaat werkt niet Geen stroomvoorziening Steek de stekker in een stopcontact. Als het apparaat desondanks niet werkt, neem dan contact op met de klantenservice Geen verneveling Watertank leeg Het ventiel in de tankafsluiting zit vast Watertank te vol Water bvullen Ventiel een beetje met een vinger bewegen Laat het water uit de watertank af Nevel ruikt Watertank vervuild Reinig de watertank en vul hem met vers water Te weinig verneveling Ventielen in de tankafsluiting vervuild Reinig de watertank en controleer de ventielen Copyright UNOLD AG | www.unold.de UNOLD ©Stand 17.12.2021 61 von 106

GARANTIEVOORWAARDEN Wij geven op onze apparaten een garantietermijn van 24 maanden (12 maanden bij commerciële gebruik), gerekend vanaf de dag van aanschaf. Deze garantie geldt voor schade, die bij correct gebruik aantoonbaar is veroorzaakt door een fout in de productie. Binnen de garantietermijn verhelpen wij materiaal- en productiefou- ten door herstelling of vervanging naar onze keuze. Onze garantie is slechts geldig voor in Duitsland en Oos- tenrijk verkopte apparaten. In andere landen a.u.b. de importeur aanspreken. Apparaaten, waarvoor garantie in aanspraak wordt genomen, moeten ons samen met een kopie van de machineel gegenereerde kassabon waaruit de koopdatum duidelijk wordt, alsmede een beschrijving van de fout goed verpakt aan onze klantenservice worden toegezonden. U kunt een retourbon afdrukken op onze website www.unold.de/ruecksendung. (alleen voor inzendingen uit Duitsland en Oostenrijk). De garantie dekt geen schade veroorzaakt door slijtage, onbehoorlijk gebruik/foutieve handelingen en niet-naleving van de onderhouds- en reinigingsaanwijzingen. Het recht op garantie vervalt, wanneer reparaties of manipulaties aan het apparaat door derden worden doorgevoerd. Even- tuele rechten van de eindgebruiker t.o.v. de verkoper of distributeur worden door deze garantie niet aangetast.

VERWIJDEREN VAN AFVAL / MILIEUBESCHERMING

Onze apparaten zijn geproduceerd met een hoge qualiteit voor een lange gebruik. Regelmatige onderhoud en vakkundig reparaties door onze klantenservice verlengt de gebruiksduur. Wan- neer het apparat defekt is en kan niet meer gerepareerd worden, let op de volgende instructies. Dit product mag niet samen met het normale huishoudelijke afval worden afgevoerd. U dient dit product bij een voor het recycleren van elektrische of elektronische apparaten aangewezen verzamelplaats in te leveren. Door het separaat inzamelen en recycleren van afvalproducten helpt u mee bij het zuinig omgaan met de natuurlijke hulpbronnen en zorgt u ervoor dat het product op een gezondheids- en milieuvriendelijke manier afgevoerd wordt. Verbruikte batterijen horen niet bij het gewone huisvuil. Geef uw verbruikte batterijen als- tublieft af bij uw elektrohandelaar of bij de desbetreffende gemeentelijke inzamelplaats. Copyright UNOLD AG | www.unold.de UNOLD ©62 von 106 Stand 17.12.2021
