Producttype	Bewakingscamera
Merk	EasyMaxx
Model	04809
Modelnummer	YDSXT
Batterij	Oplaadbare Li-Po, 200 mAh, 3,7 V DC
Laadspanning	5 V DC
Interface	Micro-USB
Fotoformaat	JPG
Videoformaat	AVI
Videoresolutie	720p
Beeldsnelheid	30 fps
Videocodering	MJPG
Beeldresolutie	1,3 Megapixel
Systeemvereisten	Microsoft Windows XP/7/8
Maximale opnameduur	45 minuten
Bedrijfstemperatuur	0 °C – 40 °C
Inclusief geheugenkaart	microSD 8 GB
Nachtzicht	Ja (infrarood-LED)
Bewegingsdetectie	Ja (automatisch stoppen/hervatten)
Bevestiging	Clip, lijmsteun, schroeven/pluggen
Aanbevolen gebruik	Binnen, huishoudelijk
Inbegrepen accessoires	Clip, steun, USB-kabel, lijmband, schroeven (2) + pluggen (2), geheugenkaart 8 GB, gebruiksaanwijzing

Veelgestelde vragen - 04809 EasyMaxx

Hoe laad ik de batterij van de EasyMaxx 04809 camera op?

Gebruik de meegeleverde USB-kabel. Sluit deze aan op de micro-USB-aansluiting van de camera en vervolgens op een ingeschakelde computer of een USB-netadapter (niet inbegrepen) die in een stopcontact is gestoken. Het controlelampje knippert rood en groen bij computer, of elke 3 seconden rood bij netadapter. Het blijft rood branden wanneer de batterij vol is.

Hoe plaats ik de microSD-geheugenkaart?

Plaats de microSD-geheugenkaart in de sleuf, chip naar beneden. Duw tot deze vastklikt. Om te verwijderen, druk lichtjes om uit te werpen.

Hoe maak ik een foto met de camera?

Zet de camera aan door de opnameknop 4 seconden ingedrukt te houden (video-modus). Houd hem nog 2 seconden ingedrukt om over te schakelen naar fotomodus (groen lampje brandt constant). Druk kort op de knop om een foto te maken (het lampje knippert eenmaal groen).

Wat moet ik doen als de camera niet opneemt?

Controleer: 1) Is de batterij opgeladen? 2) Staat de camera in de video-modus (rood lampje brandt constant)? 3) Is de geheugenkaart goed geplaatst en niet vol? 4) Is de kaart niet beschadigd? Raadpleeg de probleemoplossingstabel in de handleiding.

Hoe zet ik video's over naar een computer?

Zet de camera uit. U kunt de microSD-kaart verwijderen en in een kaartlezer plaatsen, of de camera via de USB-kabel op de computer aansluiten. Zet de camera aan, open de map DCIM in de Verkenner om toegang te krijgen tot de bestanden.

Hoe stel ik de datum en tijd in?

Sluit de geheugenkaart aan op de computer. Open het bestand time set.txt op de kaart. Voer de datum en tijd in het gevraagde formaat in en geef aan of u ze wilt weergeven (Y/N). Sla het bestand op.

Kan de camera buitenshuis worden gebruikt?

Nee, het apparaat is alleen ontworpen voor binnengebruik. Het is niet waterdicht en mag niet worden blootgesteld aan regen of hoge luchtvochtigheid.

Hoe bevestig ik de camera aan de muur?

Gebruik de meegeleverde steun. Markeer de positie, boor gaten, plaats de pluggen, schroef de steun vast. Klem vervolgens de clip op de camera op het kleinste deel van de steun. U kunt de camera richten en de schroef aandraaien om hem vast te zetten.

Wat betekent het knipperende rode lampje?

Een knipperen elke seconde betekent dat de batterij bijna leeg is (minder dan 10%). Een knipperen elke 3 seconden geeft aan dat de batterij wordt opgeladen via netstroom. Een knipperen rood en groen betekent opladen via computer.

Hoe maak ik de camera schoon?

Gebruik een licht vochtige zachte doek om de behuizing af te vegen. Gebruik voor de lens een droge, zachte doek. Gebruik geen bijtende of schurende reinigingsmiddelen. Dompel het apparaat nooit onder in water.

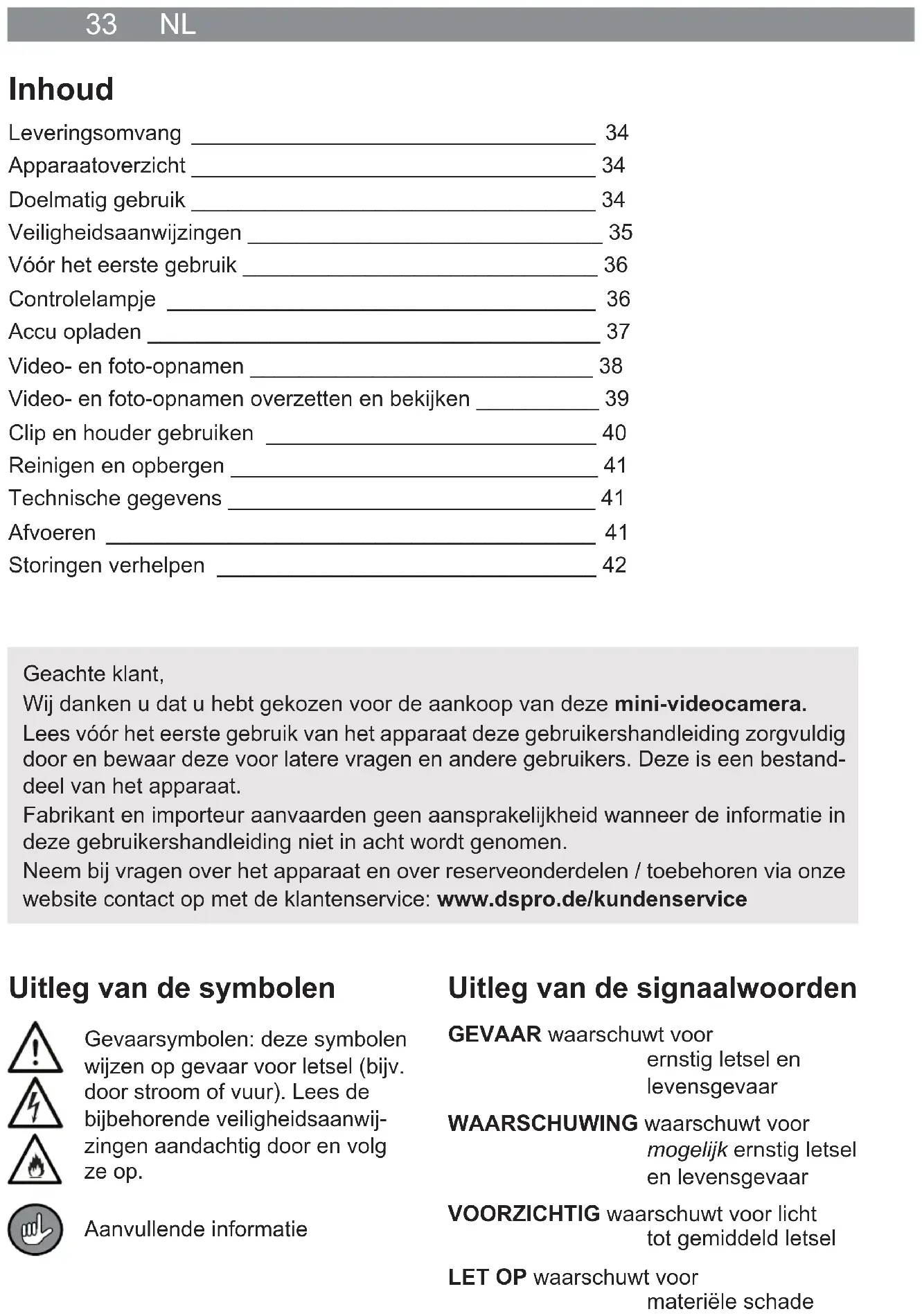

GEBRUIKSAANWIJZING 04809 EasyMaxx

Apparaatoverzicht 34

Veiligheidsaanwijzingen 35

Vóór het eerste gebruik 36

Controlelampje 36

Accu opladen 37

Video- en foto-opnamen 38

Video- en foto-opnamen overzetten en bekijken ____ 39

Clip en houder gebruiken 40

Reinigen en opbergen 41

Storingen verhelpen 42

Geachte klant,

Wij danken u dat u hebt gekozen voor de aankoop van deze mini-videocamera.

Lees vóór het eerste gebruik van het apparaat deze gebruikershandleiding zorgvuldig door en bewaar deze voor latere vragen en andere gebruikers. Deze is een bestanddeel van het apparaat.

Fabrikant en importeur aanvaarden geen aansprakelijkheid wanneer de informatie in deze gebruikershandleiding niet in acht wordt genomen.

Neem bij vragen over het apparaat en over reserveonderdelen / toebehoren via onze website contact op met de klantenservice: www.dspro.de/kundenservice

Uitleg van de symbolen

Gevaarsymbolen: deze symbolen wijzen op gevaar voor letsel (bijv. door stroom of vuur). Lees de bijbehorende veiligheidsaanwijzingen aandachtig door en volg ze op.

Aanvullende informatie

Uitleg van de signaalwoorden

GEVAAR waarschuwt voor

ernstig letsel en levensgevaar

WAARSCHUWING waarschuwt voor

mogelijk ernstig letsel en levensgevaar

VOORZICHTIG waarschuwt voor licht tot gemiddeld letsel

LET OP waarschuwt voor materiële schade

Leveringsomvang

(Afbeelding zie voorste uitklappagina)

1 Camera (1 x)
2 Clip (1 x)
3 Houder (1 x)
4 USB-kabel (A-stekker aan micro-B-stekker) (1 x)
5 Kleefstrip (1 x)
6 microSD-geheugenkaart, 8 GB (1 x)

Niet afgebeeld:

Schroeven (2 x) en pluggen (2 x), gebruikershandleiding (1 x)

Voor het opladen in de contactdoos wordt bovendien nog een USB-netadapter benodigd.

Apparaatoverzicht

(Afbeelding zie voorste uitklappagina)

7 Micro-USB-bus
8 Sleuf van de microSD-geheugenkaart
9 Groef voor het aanbrengen van de clip
10 Lens
11 Infrarood-LED's (zenden geen zichtbaar licht uit)
12 Microfoon (in de behuizing)
13 Opname-knop (aan- / uitschakelen, opnamen starten, wisselen tussen foto en video)
14 Controlelampje
15 Bovenkant

Doelmatig gebruik

• De nationale wetten en bepalingen met betrekking tot videobewaking en gegevensbescherming opvolgen!
• Het apparaat is bedoeld voor het maken van video's en foto's in binnenruimten. Het is niet geschikt voor een vaste installatie buitenshuis. Niet gebruiken in ruimten met een hoge luchtvochtigheid.
• Het apparaat is slechts bedoeld voor particulier gebruik, niet voor commerciële doel-einden.
• Gebruik het apparaat uitsluitend zoals beschreven in de gebruikershandleiding. Elk ander gebruik geldt als ondoelmatig.
• Alle gebreken die zijn ontstaan door ondeskundige behandeling, beschadiging of reparatiepogingen, zijn uitgesloten van garantie. Dit geldt ook voor de normale slijtage.

Veiligheidsaanwijzingen

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar alsook door personen met beperkte lichamelijke, sensorische of geestelijke vermogens of die niet beschikken over ervaring en/of kennis, wanneer zij onder toezicht staan en instructies hebben gekregen over hoe het apparaat op veilige wijze kan worden gebruikt en wanneer zij de daaruit voortvloeiende gevaren hebben begrepen.
  ■ Kinderen jonger dan 8 jaar en dieren buiten bereik houden van het apparaat.
• Het apparaat is geen speelgoed! Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

WAARSCHUWING – Gevaar voor letsel

• Kleine kinderen en dieren buiten bereik houden van het apparaat en toebehoren. Er bestaat verstikkingsgevaar door kleine onderdelen die kunnen worden ingeslikt als ook vergiftigingsgevaar door batterijzuur, die zou kunnen leiden tot de dood.
  Als de accu heeft gelekt, dient u te voorkomen dat huid, ogen en slijmvliezen in contact komen met het batterijzuur. Bij contact met batterijzuur moet u de desbetreffende plaatsen direct met veel schoon water spoelen en onmiddellijk medische hulp inschakelen. Er bestaat gevaar voor verwondingen door de etsende werking van batterijzuur.

Brand- en explosiegevaar

• Gebruik het apparaat niet in ruimten waarin zich licht ontvlambare of explosieve substanties bevinden. Gebruik het apparaat nooit in de buurt van een gasbron.
• Het apparaat niet blootstellen aan hoge temperaturen van meer dan 40°C. Niet langere tijd blootstellen aan direct zonlicht, in directe nabijheid van vuur gebruiken of op een verwarming plaatsen.
• Apparaat met ingebouwde accu niet samendrukken of doorboren. Hoge druk op de accu kan leiden tot interne kortsluiting en oververhitting.

GEVAAR – Gevaar van een elektrische schok

■ De behuizing van het apparaat nooit demonteren.

Als het apparaat in het water valt wanneer het is aangesloten op het stroomnet, onderbreekt u meteen de stroomtoevoer. Probeer niet om het apparaat uit het water te trekken, terwijl het is aangesloten op het stroomnet!

- De USB-netadapter nooit aanraken met vochtige handen wanneer het in de contact-doos zit.

LET OP – Risico op materiële schade

Uitsluitend een reglementaire USB-netadapter gebruiken en deze alleen aansluiten op een contactdoos die is geïnstalleerd volgens de voorschriften en die overeenstemt met zijn technische gegevens. De contactdoos moet goed toegankelijk zijn, zodat de verbinding met het stroomnet snel kan worden geïsoleerd.
- Het apparaat is niet waterdicht. Niet in water of andere vloeistoffen dompelen en ervoor zorgen dat het niet in het water kan vallen. Niet blootstellen aan regen!
■ Het apparaat beschermen tegen schokken en lang aanhoudend vocht.

De geheugenkaart en daarmee ook het apparaat uit de buurt houden van magneten en elektromagnetische velden (veroorzaakt bijv. door televisies, mobiele telefoons) om verlies van gegevens te voorkomen.
■ Zet nooit zware voorwerpen op het apparaat.
Leg het aansluitsnoer zo, dat het niet bekneld zit of geknikt wordt en niet in aanraking komt met hete oppervlakken.
■ Trek vóór een onweersbui de USB-netadapter uit de contactdoos.
Bij schade/storingen dient u het apparaat direct uit te schakelen / van het stroomnet te ontkoppelen. Neem het apparaat niet in gebruik als er sprake is van zichtbare schade of als er vloeistof in het apparaat is binnengedrongen.
- Geen veranderingen aanbrengen aan het apparaat. Wanneer het apparaat is beschadigd, dan moet het door de fabrikant, klantenservice of een soortgelijk gekwalifi ceerde persoon (bijv. gespecialiseerde werkplaats) worden gerepareerd of vervangen.
Alleen originele toebehoren van de fabrikant gebruiken om de werking van het apparaat niet te benadelen en eventuele schade te voorkomen.

Vóór het eerste gebruik

PAS OP

- Kinderen en dieren buiten bereik houden van plastic zakken en -folie. Er bestaat verstikkingsgevaar.

1. Controleer of de levering volledig is en geen transportschade heeft opgelopen. Bij schade het apparaat niet gebruiken (!) maar contact opnemen met de klantenservice.
2. De accu opladen (zie hoofdstuk 'Accu opladen').
3. Datum en tijd op de geheugenkaart instellen (zie hoofdstuk 'Video- en foto-opnamen overzetten en bekijken' – 'Datum en tijd instellen').

Controlelampje

De lichtsignalen van het controlelampje (14) hebben de volgende betekenissen:

Controlelampje Betekenis
brandt continu rood De accu is	opgeladen. De camera is (in de videomodus) ingeschakeld.
knippert elke seconde rood De	acculading bedraagt minder dan 10%.
knippert rood en groen De accu	wordt opgeladen op de computer.
knippert alle 3 seconden rood	De accu wordt opgeladen in de contactdoos.
brandt continu groen De camera	is in de fotomodus.
knippert 1 x groen Er werd een	foto gemaakt.
knippert 8 x groen en gaat uit Er	is geen geheugenkaart geplaatst.

Accu opladen

De camera (1) heeft een ingebouwde accu, die wordt opgeladen via de meegeleverde USB-kabel (4) op de computer of via de contactdoos.

Om te controleren of de accu moet worden opgeladen, ca. 4 seconden lang de opname-knop (13) ingedrukt houden (afbeelding A). Het controlelampje (14) geeft de acculading als volgt aan:

• Het controlelampje brandt continu rood, wanneer de accu volledig is opgeladen.
• Het controlelampje knippert elke seconde rood, wanneer de acculading minder dan 10 % bedraagt en de accu moet worden geladen.

Tijdens het opladen is de opnamefunctie geblokkeerd.

Accu op de computer opladen

(Afbeelding B)

1. De USB-kabel aansluiten op de micro-USB-bus (7) van de camera.

2. De USB-kabel in de USB-poort van een ingeschakelde computer steken.
   De oplaadbeurt begint. Daarbij knippert het controlelampje (14) rood en groen. Wanneer de accu volledig is opgeladen, brandt hij continu rood.

3. De USB-kabel eerst van de computer en dan van de camera ontkoppelen.

Accu in de contactdoos opladen

Er wordt bovendien een USB-netadapter benodigd. Deze is niet inbegrepen bij de leveringsomvang.

1. De USB-kabel aansluiten op de micro-USB-bus (7) van de camera.
2. De USB-kabel in een USB-netadapter steken.
3. De USB-netadapter aansluiten op een goed toegankelijke contactdoos waarvan de spanning overeenkomt met de informatie op het typeplaatje van de USB-netadapter. De oplaadbeurt begint. Daarbij knippert het controlelampje elke 3 seconden rood. Wanneer de accu volledig is opgeladen, brandt hij continu rood.
4. Eerst de USB-netadapter uit de contactdoos trekken, dan de USB-kabel van de camera ontkoppelen.

Video- en foto-opnamen

PAS OP

- Let daarbij op de juiste positie van de videocamera. De bovenkant moet boven zijn, zodat de opnamen in de juiste hoek plaatsvinden.

Omdat de camera (1) over infrarood-LED's beschikt, zijn ook opnamen in het donker mogelijk. De infrarood-LED's zenden geen zichtbaar licht uit (afbeelding C).

Geheugenkaart

Voor video- of foto-opnamen moet een microSD-geheugenkaart (6) in de camera (1) zijn geplaatst.

Hij wordt met de chip omlaag in de sleuf (8) geschoven (afbeelding D).

Om hem er weer uit te trekken, licht naar binnen drukken. Daardoor wordt hij een stukje uit de sleuf geworpen en kan hij worden verwijderd.

Wanneer er geen geheugenkaart in de camera is geplaatst, knippert het contro-lelampje (14) na het inschakelen van de camera 8 x groen en gaat het vervolgens uit.

In- / uitschakelen

Zowel voor het in- als uitschakelen de opname-knop (13) 4 seconden lang ingedrukt houden (afbeelding A).

Video-opname

De opname-knop (13) 4 seconden lang ingedrukt houden, om de camera (1) in de videomodus in te schakelen.

Vervolgens wordt de video-opname geactiveerd en het controlelampje (14) brandt continu rood. Wanneer de camera 1 minuut lang geen beweging meer waarneemt, stopt hij de opname, maar blijft echter ingeschakeld. Wanneer er opnieuw een beweging is, begint hij weer te fi Imen.

Foto-opname

1. De opname-knop (13) 4 seconden lang ingedrukt houden, om de camera (1) in de videomodus in te schakelen.

2. In de videomodus de opname-knop 2 seconden lang ingedrukt houden, om te wisselen naar de fotomodus.

In de fotomodus brandt het controlelampje (14) continu groen.

1. Om een foto te maken, de opname-knop kort indrukken.

Na elke foto-opname knippert het controlelampje eenmaal groen, om aan te geven dat er een foto werd genomen.

1. Om te wisselen naar de videomodus de opname-knop 2 seconden lang ingedrukt houden.

Video- en foto-opnamen overzetten en bekijken

De weergave van de opnamen vindt plaats door een programma voor videoweergave of een programma om afbeeldingen te bekijken op een computer. De opnamen kunnen ofwel via de USB-kabel (4) of een kaartlezer / -adapter (niet in de leveringsomvang) op de computer worden overgezet.

Gebruik van een kaartlezer

1. De camera (1) uitschakelen. Daartoe de opname-knop (13) 4 seconden lang ingedrukt houden.
2. De geheugenkaart (6) uit de camera nemen. Daartoe de geheugenkaart licht indrukken om hem los te maken en daarna eruit te trekken.
3. De geheugenkaart in de kaartlezer/-adapter steken en deze op de computer aansluiten (afbeelding E).

Gebruik van de USB-kabel

1. Net als bij het opladen van de accu, de USB-kabel eerst met de USB-bus (7) van de camera (1) en dan met de USB-poort van de computer verbinden (afbeelding B).
2. De camera inschakelen. Daartoe de opname-knop (13) 4 seconden lang ingedrukt houden.
   Hij wordt verbonden met de computer.

Bestandsoverdracht

Het programma voor bestandsbeheer van de computer oproepen en de map 'DICM' openen.

Hier bevinden zich alle op de microSD-kaart opgeslagen bestanden. Deze kunnen naar wens worden afgespeeld / weergegeven, naar het computergeheugen worden gekopieerd of gewist.

Datum en tijd instellen

Opdat de opnamen de juiste datum hebben, vóór het gebruik op de geheugenkaart de actuele datum en de juiste tijd invoeren:

1. De geheugenkaart zoals bovenstaand beschreven verbinden met de computer.
2. Op de geheugenkaart bevindt zich het tekstbestand 'time set.txt'. Het bestand openen.
3. Datum en tijd invoeren en kiezen of dit op de opnamen moet worden weergegeven ('Y' invoeren) of niet ('N' invoeren).
4. Het bestand opslaan.

Clip en houder gebruiken

Met de clip (2) en de houder (3) laat zich de camera (1) op diverse plekken aanbrengen.

Aan kleding bevestigen

Met behulp van de clip kan de camera aan kleding worden bevestigd.

1. De 4 armen van de clip en de beide zijdelingse groeven (9) op de camerabehuizing drukken, tot ze vastklikken (afbeelding F).
2. De clip aan kleding bevestigen (afbeelding G).

Voor de demontage de camera uit de cliparmen schuiven.

Op de tafel plaatsen

Neemt u bij de clip nog de houder erbij, kan de camera worden geplaatst.

De clip aan het kleinere deel van de houder klemmen (afbeelding H). Deze is aan alle kanten beweeglijk, zodat de camera naar wens kan worden gericht.

Op gladde oppervlakken plakken

U hebt de clip, de houder en de meegeleverde kleefstrip (3) nodig. De houder kan zowel op horizontale alsook op verticale oppervlakken worden geplakt.

1. Zorg ervoor dat het oppervlak, waarop de houder wordt geplakt, alsook de onderkant van de houder vrij zijn van vet en vuil.
2. Een van de beide beschermfolies van de kleefstrip aftrekken en deze aan de onderkant van de houder plakken (afbeelding I). De boring in de houder niet dichtplakken!
3. De tweede beschermfolie van de kleefstrip aftrekken, de houder op het gewenste oppervlak plakken en aandrukken.
4. De clip aan het kleinere deel van de houder klemmen. Deze is aan alle kanten beweeglijk, zodat de camera naar wens kan worden gericht (afbeelding J).

Voor het fixeren van de positie met een schroevendraaier de schroef van de houder aantrekken (afbeelding K).

Wandmontage

Nodig zijn de clip, de houder alsook de meegeleverde schroeven en pluggen.

1. Zorg ervoor dat zich waar geboord gaat worden geen leidingen in de muur bevinden.
2. De houder op die plek plaatsen, waar deze moet worden aangebracht en met een pen 2 boorgaten markeren.
3. Een boor die overeenkomt met de grootte van de plug kiezen en bij de markeringen de gaten boren.
4. De pluggen in de boorgaten steken.
5. De houder vastschroeven.
6. De clip aan het kleinere deel van de houder klemmen. Deze is aan alle kanten beweeglijk, zodat de camera naar wens kan worden gericht.

Voor het fixeren van de positie met een schroevendraaier de schroef van de houder aandraaien (afbeelding K).

Reinigen en opbergen

PAS OP

- Er mag geen vloeistof in het apparaat binnendringen. Het apparaat nooit in water dompelen!

■ De lens uitsluitend afvegen met een zachte doek.
- Gebruik geen bijtende of schurende reinigingsmiddelen!

• Neem de camera (1) indien nodig af met een schone, licht vochtige doek.
• De camera onbereikbaar voor kinderen en dieren op een droge, schone, koele maar vorstvrije plaats opbergen.

Technische gegevens

Artikelnummer: 04809

Modelnummer: YDSXT

Batterij: li-po-accu; 200 mAh; 3,7 V DC

Laadspanning: 5V DC

Interface: micro USB

Bestandsformaat foto: JPG

Bestandsformaat video: AVI

Filmresolutie: 720 p

Beeldfrequentie: 30 fps

Video Coding: MJPG

Beeldresolutie: 1,3 M pixel

Systeemvoorwaarden: Microsoft Windows XP/7/8

Opnameduur: max. 45 minuten

Bedrijfstemperatuur: 0 °C – 40 °C

Geheugenkaart: microSD-kaart, 8 GB

ID handleiding: Z 04809 M DS V1 1218

CE

Afvoeren

Verwerk het verpakkingsmateriaal op milieuvriendelijke wijze en breng dit naar een recyclepunt.

Dit apparaat valt onder de Europese richtlijn 2012/19/EU voor afgedankte elektrische en elektronische apparatuur (Waste Electrical and Electronical Equipment - WEEE). Het apparaat met ingebouwde accu mag niet bij het normale huisafval worden gedaan, maar dient milieuvriendelijk verwerkt te worden door een erkend afvalverwerkingsbedrijf.

Storingen verhelpen

Wanneer het apparaat niet op de juiste wijze functioneert, controleer dan eerst of een probleem zelf kan worden opgelost. Neem contact op met de klantenservice als het probleem met de genoemde stappen niet kan worden opgelost.

Probeer niet om een elektrisch apparaat zelf te repareren!

Probleem Mogelijke oorzaak Oplossing
De camera (1) neemt niet op.	De accu is leeg. De accu opladen.
	De camera bevindt zich in de fotomodus.	De videomodus instellen.
	De geheugenkaart (6) is niet (goed) ingebracht.	De geheugenkaart inbrengen resp. uitnemen en weer in de sleuf (8) plaatsen. Hij moet vastklikken.
	De geheugenkaart is vol. Bestanden van de geheugenkaart wissen (zie hoofdstuk ‘Video- en foto-opnamen overzetten en bekijken’).
	De geheugenkaart is beschadigd.	Een nieuwe geheugenkaart inbrengen. Deze uit de buurt houden van magneten en elektromagnetische velden.
De accu wordt niet opgeladen.	De USB-kabel (4) is niet goed aangesloten.	De verbinding corrigeren.
	Opladen op de computer: de computer is uitgeschakeld.	De USB-kabel eruit trekken, de computer inschakelen en opnieuw verbinden.
	Opladen in de contactdoos: de contactdoos is defect.	Probeer een andere contactdoos.
	Opladen in de contactdoos: de USB-netadapter is defect.	Een andere USB-netadapter uitprobe-ren.
	Opladen in de contactdoos: er is geen netspanning beschikbaar.	Controleer de zekering in de zekerings-kast.
