Producttype	Mobiele airconditioner
Merk	Livoo
Model	DOM415
Elektrische voeding	220-240 V ~ 50 Hz
Elektrische beschermingsklasse	Klasse I
Koelmiddel	R290 (200 g)
Koelcapaciteit	9000 BTU/h
Nominaal vermogen (koelen)	2600 W
Opgenomen vermogen (koelen)	950 W
EER (koelefficiëntie)	2,7
Energielabel	A
Stand-by verbruik	0,98 W
Ontvochtigingscapaciteit	Niet gespecificeerd
Luchtdebiet	360 m³/h
Geluidsdruk	65 dB(A)
Geluidsvermogen	54 dB(A)
Afmetingen verpakt (LxHxD)	410 x 410 x 870 mm
Gewicht verpakt	23 kg
Minimale gebruiksoppervlakte	9,6 m²
Ingestelde temperatuur	15 °C tot 31 °C
Werkingsmodi	Automatisch, Koelen, Ontvochtigen, Ventileren
Ventilatiestanden	Langzaam, Snel
Speciale functies	Timer (1-24 u), Slaapmodus, Oscillatie, Wi-Fi met Tuya Smart app
Filter reinigen	Elke 2 weken of 100 u
Afvoertype	Schuifraamkit (inbegrepen)
Ontvlambaar koelmiddel	Ja (R290) – veiligheidsvoorschriften in acht nemen

Veelgestelde vragen - DOM415 LIVOO

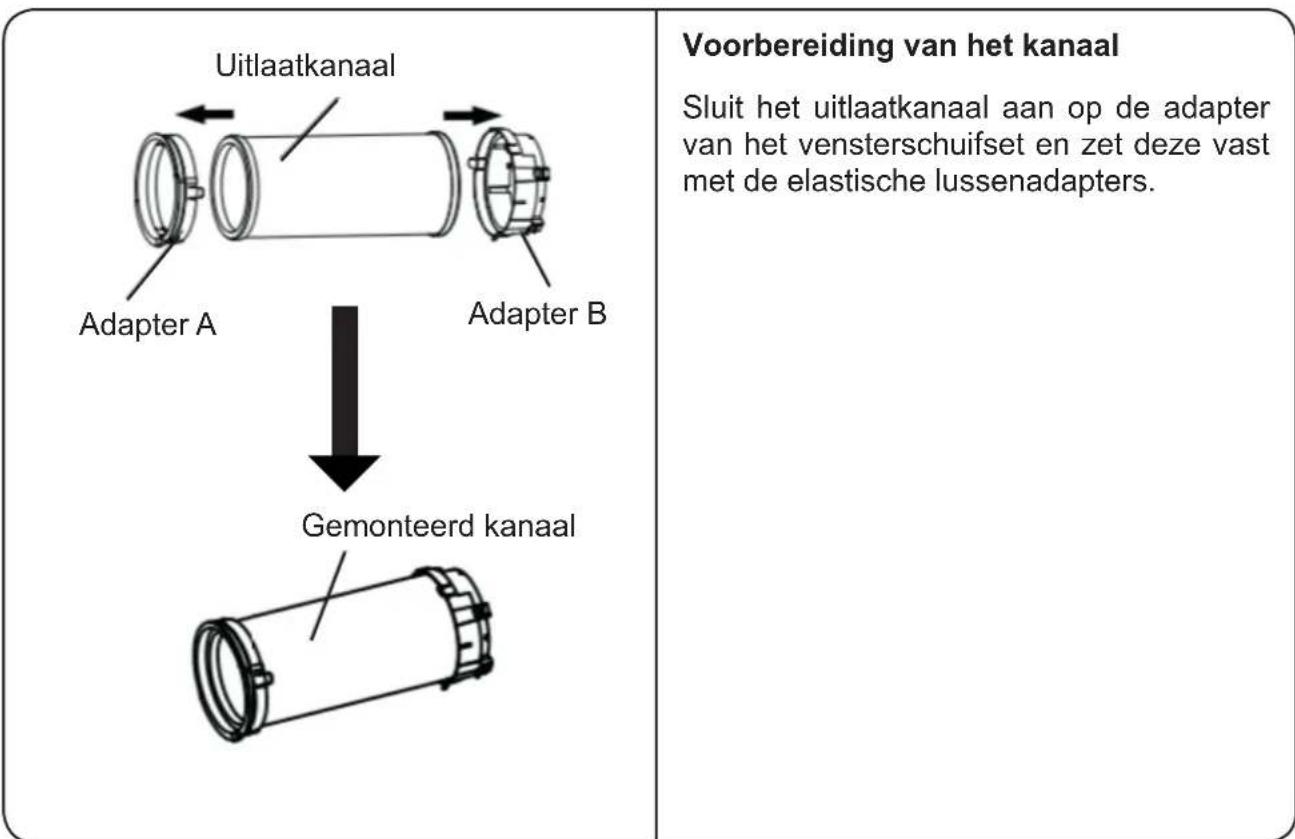

Hoe installeer ik de afvoerset van de airconditioner?

Bevestig de afvoerslang aan de meegeleverde adapters, steek de adapter aan de apparaatzijde in de onderste groef van de luchtuitlaat en sluit de slang aan op de in het raam geïnstalleerde schuifset. Pas de lengte van de set aan uw opening aan.

Wat moet ik doen als het apparaat foutcode E4 weergeeft?

Code E4 betekent dat het wateropvangbakje vol is. Schakel het apparaat uit, verwijder de onderste afvoerdop, leeg het water, plaats de dop terug en start opnieuw. Belangrijk: laat het bakje niet te lang vol om schimmelvorming te voorkomen.

Hoe verbind ik de airconditioner met Wi-Fi?

Download de Tuya Smart app, zet het apparaat in stand-by, houd de toets ▼ 5 seconden ingedrukt tot u een pieptoon hoort en de Wi-Fi-indicator knippert. Volg de instructies in de app. Het apparaat ondersteunt alleen 2,4 GHz.

Wat is het aanbevolen oppervlak voor gebruik van dit apparaat?

Het minimale gebruiksoppervlak is 9,6 m² vanwege het ontvlambare koelmiddel R290. Het apparaat is ontworpen voor middelgrote kamers (ongeveer 25-30 m² voor optimale koeling).

Hoe reinig ik het luchtfilter?

Schakel het apparaat uit en trek de stekker eruit, verwijder het filter, reinig het met een stofzuiger of een mild reinigingsmiddel, droog het volledig voordat u het terugplaatst. Reiniging elke 2 weken of 100 gebruiksuren wordt aanbevolen.

De airconditioner maakt een borrelend geluid, is dat normaal?

Ja, dit geluid wordt veroorzaakt door de stroming van het koelmiddel in het circuit. Dat is heel normaal voor een mobiele airconditioner.

Hoe gebruik ik de ontvochtigingsmodus?

Druk op de modustoets tot u de ontvochtigingsmodus selecteert. De ventilatorsnelheid wordt automatisch op langzaam ingesteld en de temperatuur is niet instelbaar. Plaats de afvoerslang niet in het raam; het apparaat voert water af via het bakje of een afvoerslang.

Kan ik een verlengsnoer gebruiken?

Nee, het is verboden een verlengsnoer met deze airconditioner te gebruiken. Het netsnoer moet rechtstreeks op een geaard en goed beveiligd stopcontact worden aangesloten.

Hoe stel ik de timer in voor automatisch inschakelen?

Wanneer het apparaat is uitgeschakeld, drukt u op de timer toets, gebruik dan de + of - toetsen om de duur in te stellen (1 tot 24 uur). Het apparaat wordt automatisch ingeschakeld na de geprogrammeerde tijd.

Wat moet ik doen als het apparaat niet voldoende koelt?

Controleer of het luchtfilter niet verstopt is, of de afvoerslang niet geknikt of geblokkeerd is, of de ingestelde temperatuur lager is dan de omgevingstemperatuur, en of ramen en deuren gesloten zijn. Als het probleem aanhoudt, neem dan contact op met een technicus (mogelijk gastekort).

GEBRUIKSAANWIJZING DOM415 LIVOO

Van harte gefeliciteerd met de aankoop van uwieve mobiele airconditioner van LIVOO. U heeft een product van hoge kwaliteit uitgekozen.

De gebruikershandeleiding is een bestanddeel onderdeel van dit product. Deze bevat belangrijk informatatie over veiligheid, gebruik en afdanken.

Maak uzelf vertrouwd met alle bedienings- en veiligheidsinstrumenties voordat u het product gebruikt.

Gebruik het product uitsluitend zoals beschreiben en voor degenoemde toepassingsgebieden.

Als u het product doorgeeft aan een derde geef dan alkijd ook alle documentatie door.

We wensen u veel plezier met uw nieuwe mobiele kamer airconditioner van LIVOO.

Beoogd gebruik

De mobiele airconditioner van LIVOO is ontworpen om functies voor koeling, ontvochtiging en ventilator te bieden.

Dit apparaat is bedoeld voor privé-gebruik en is Niet geschikt voor commerciele doeleinden.

Dit apparatus is ontworpen voor gebruik binnenshuis.

Voldoet aan de WEE regelgeving.

Dit product bevat gefluoreerde kas gassen die onder het Kyoto-protocol vallen.

De gefluoreerde broeikasgassen zijn opgenomen in hermetisch afgesloten apparatuur.

Inhoudsopgave

Veiligheidsmaatregelen 125

Betekenis van de symbolen 125
Veiligheidsmaatregelen 125
Waarshuwing (als u R290 koudemiddel gebruikt) 127
WEEE Waarschuwing en F-Gas-instructie 131

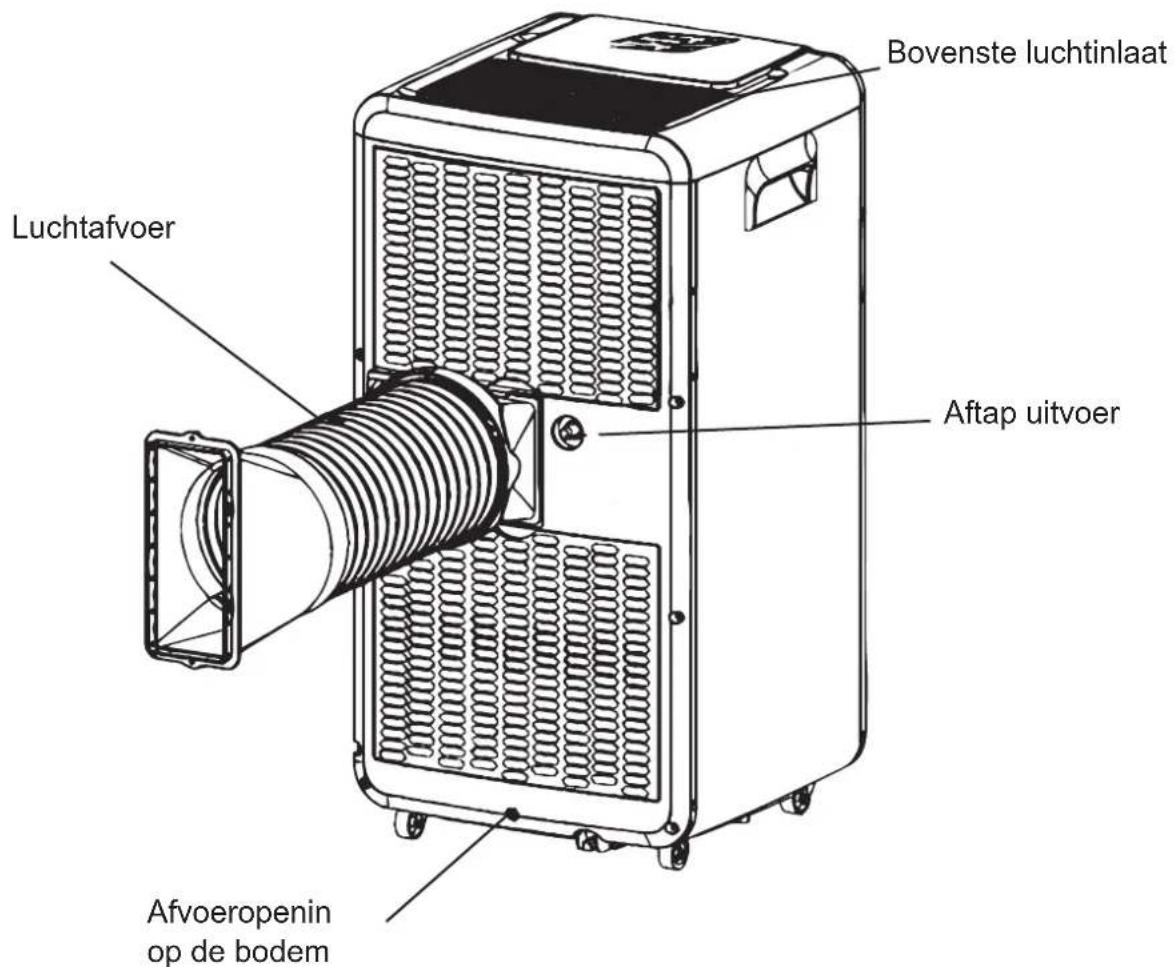

Beschrijving van onderdelen 132

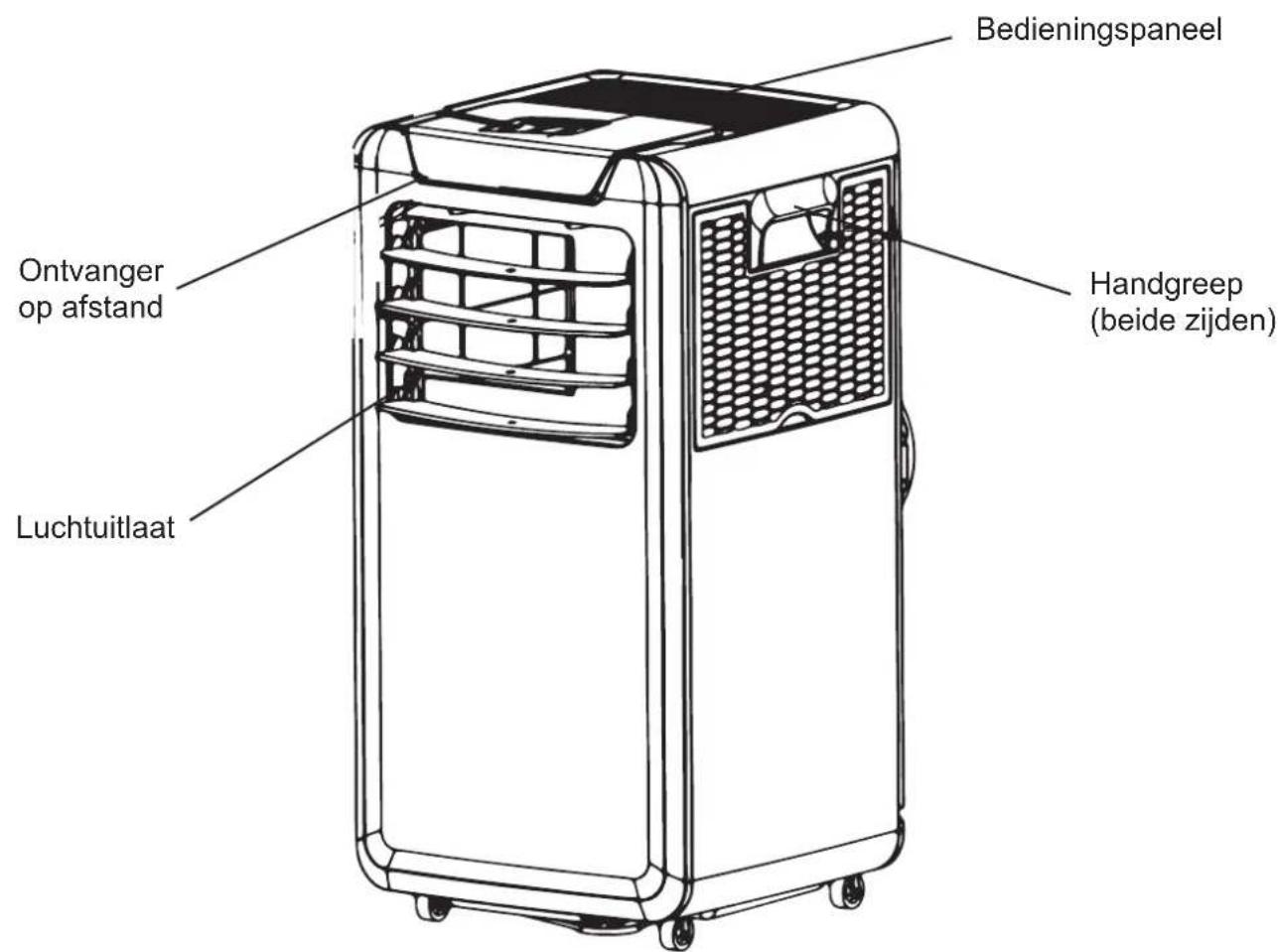

Mobiele airconditioner 132

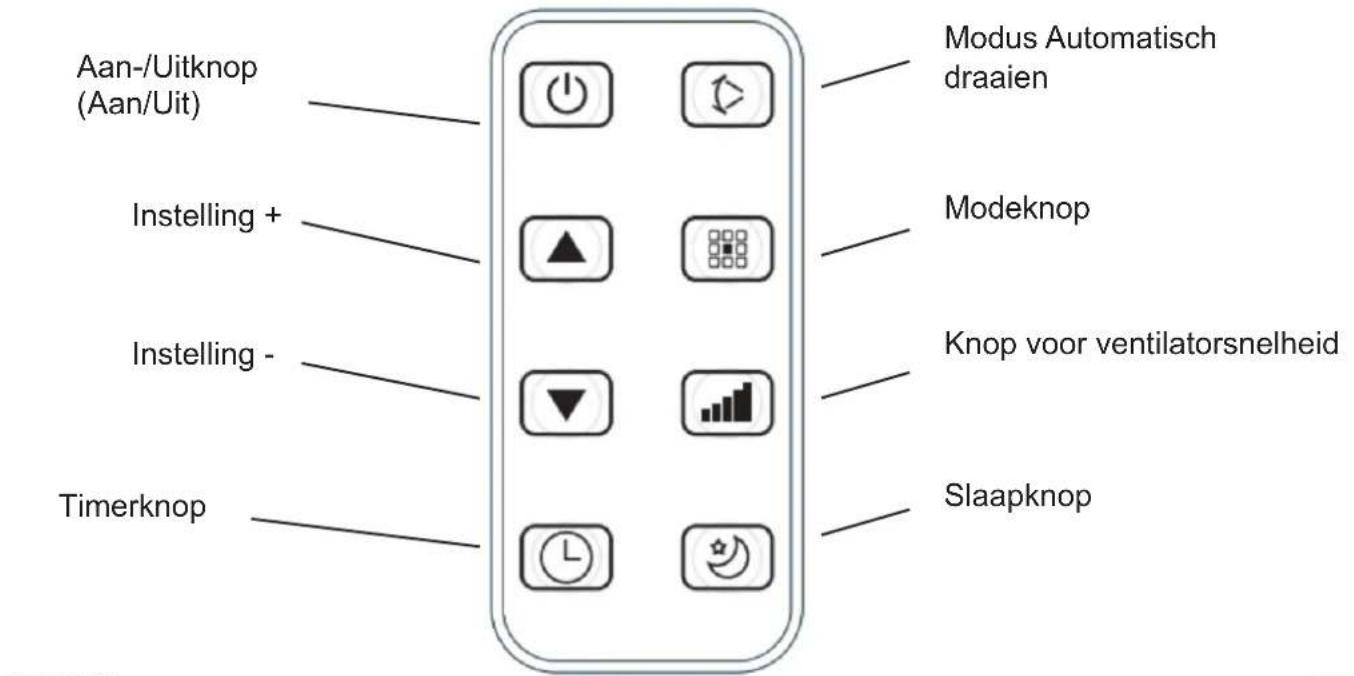

Afstandsbediening 133

Installatie 134

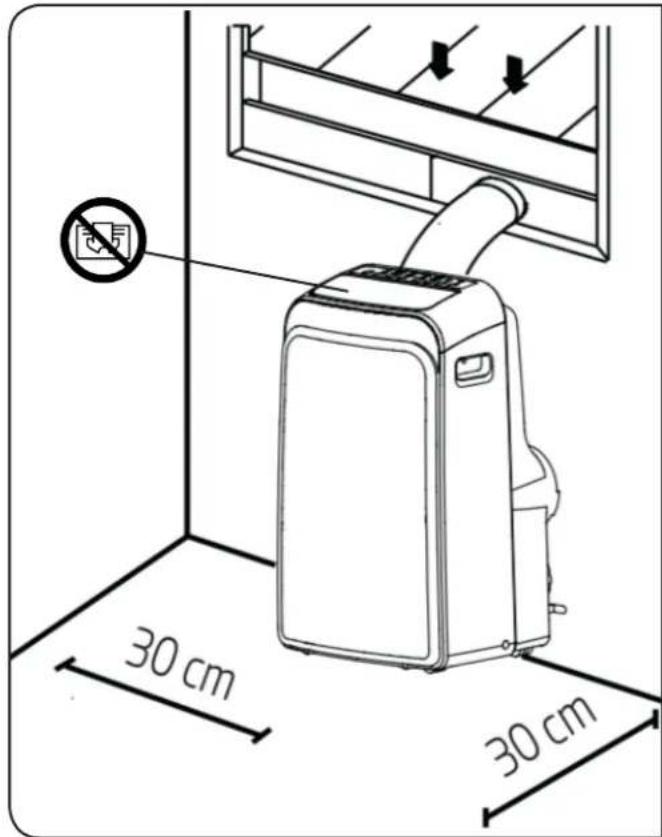

Selecteer de beste locatie 134

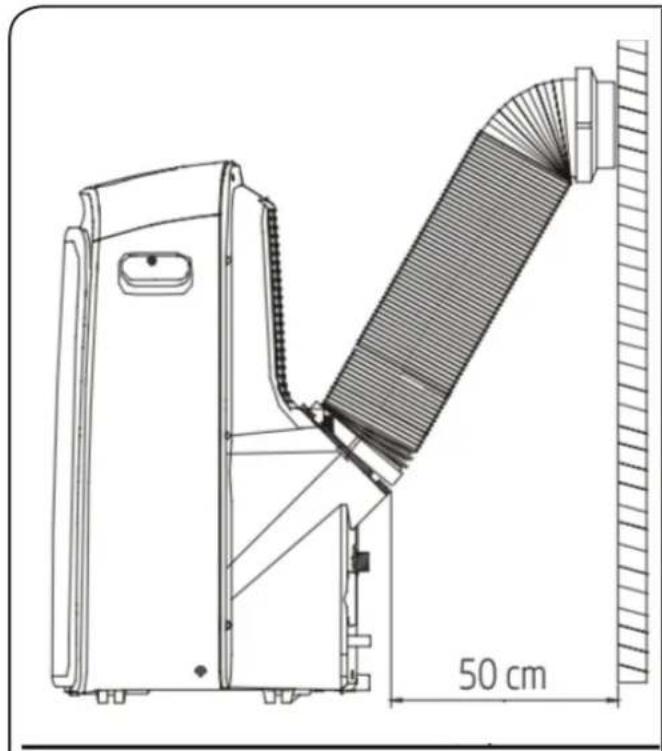

Aanbevolen installment 134
Accessoires 135

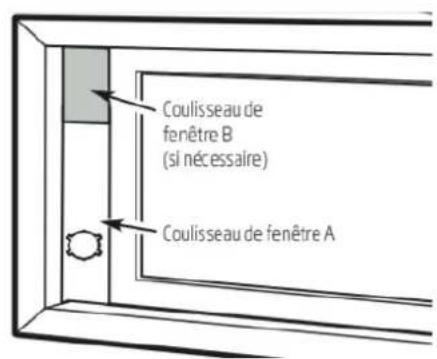

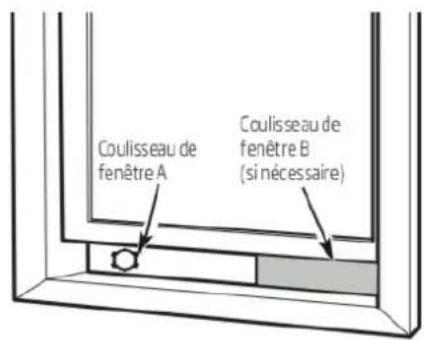

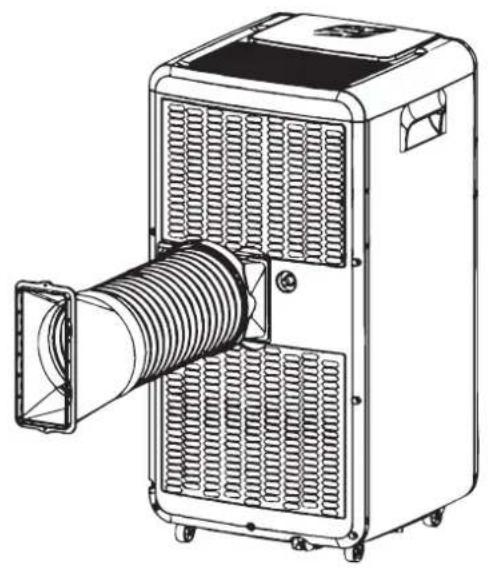

Installatie 135

Bediening 137

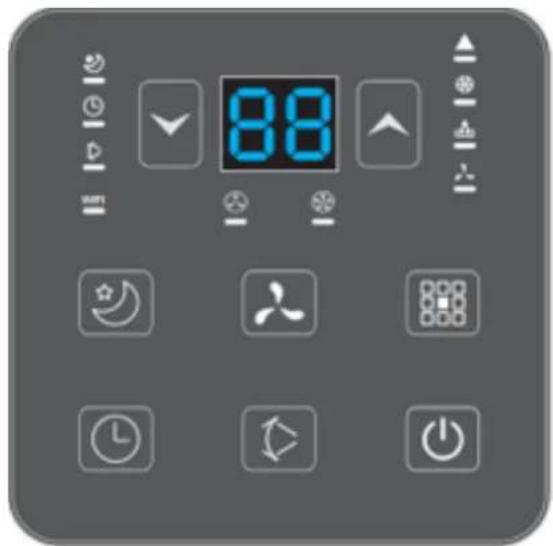

Bedieningspaneel 137
Bewerking 138

Onderhoud 139

Probleemoplossing 141
Specifications 142

Betekenis van de symbolen

De volgende symbolen worden in de verschillende hoofdstukken van deze handleiding en op het product gezruikt. Lees de ebruikersinstrumenties zorgvuldig en neem ze in acheft

Belangrijke informatatie of nuttige tips over het gebruik.

Waarschuwing voor gevaarlijke situatuies met betrekking tot leven en eigendommen.

Waarschuwing voor handelingen die nooit mogen worden uitgevoerd.

Waarschuwing voor elektrische schokken.

Ditsymbol duidtaand dat dit apparaateen ontvlambaarkoudemiddel gebruikt. Als het koudemiddel lekt en wordt blootgesteld aan een externe ontstekingsbron, bestaat er brandgevaar.

Waarschuwing voor hete oppervlakken

Het nicht afdekken

Dit symbol duidt aan dat de gebruikershandleiding zorgvuldig moet worden gelezen.

Dit symbol duidt aan dat onderhoudspersoneel met deze apparatuur要去werken aan de hand van de installmentehandleiding.

Veiligheidsmaatregelen

Om elk risico van de dood of persoonlijk letsel van de gebruiker of een andere persoon of schade aan eigendommen te voorkomen, volg de onderstaande instructies. Onjuiste handelen als gevolg van het negeren van instructies kan leiden tot de dood, schade of ongevallen.

• Dit apparaat kan worden gezruikt door kinderen van 8aar en ouder als zetoezicht of instructies over het gebruik van het apparaat op een veilige manier hebben gekregen en de bevaren begrijpen. Reiniging en gebruikersonderhoud mogen Niet door kinderen worden uitgevoerd, tenzij ze ouder zich dan 8aar en onder toezicht staan. Houd

het apparaat en snoer buiten bereik van kinderenjonger dan 8aar.

• Dit apparaat is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze instructies hebben gekregen over het gebruik van het apparaat

door een persoon die verantwoordelijk is voor hun veriligheid. Kinderen要去en onder toezicht staan omervoortzorgen dat zeniet met het apparaat spelen. (Behalve de AC met CE-markering).

Onjuiste installment of bediening door het Niet volgen van deze instructies kan leiden tot letsel aan Personen, schade aan eigendommen, enz.
- Het apparaat zal worden geinstalleer conform nationale bedrangisregels.
- De airconditioner要去cken geaard. Slechte aarding kan resulteren in elektrische schokken. Het aardedraad Niet aansluten op de gasleiding, waterleidng, bliksemafleider, of aaredraad van de telefoon.
- Na de installment, aardelekonderzoek uitvoeren door elektrificatie.
- Een aardelekschakelaar met nominale capaciteit moet geinstalleerd worden gegen elektrische schokken.
De airconditioner Niet op een plaat installeren waar is ontvlambaar gas of vloeistof aanwezig is. Er is kans op explosiegevaar.
- Indien het netsnoer is beschadigd, moet het worden verrangen door de fabrikant of serviceagent of een gekwalificeerd persoon.
- De specificatie van de zekering is afgedrukt op de circuitkaart, zoals: AC 250V/5A.
- Plaats handen of voorwerpen Niet in lucht in/of uitlaten. Dit kan resulteren in persoonlijk letsel of beschadiging aan het apparaat.
- De draailamellen Niet aanraken. Dit kan letsel aan uw vinger veroorzaken en rotatiedelen van de lamellen beschadigen.
- Bij onweer, gaarne de hoofdstroom uitschakelen bij de schakelaar om schade aan het apparaat te voorkomen.
- Niet zich proberen de airconditioner te repareren. U heeft kans op lestel of het kan
- storingenveroorzaken.
- Gebruik geen vloeijaar of bijtend schoonmaakmiddel om het apparaat te reinigen en spuit geen water erop, anders,+kunnen de plastic delen beschadigen, zelf elektrische schokken veroorzaken.
- Het apparaat zich in een native ruimte

gebruiken zoals badkamer of wasruimtes.

• Het apparaat Niet aanraken met natte of vochtige handen of met blote voeten.
• Niet aan het apparaat trekken bij het netsnoer.
• Geen delen verwijderen van het apparaat tenzij geinstrueerd door een geauthoriserde technicus.
• Het apparaat Niet bewegen, tenzij de stroom is afgesloten en het netsnoer is opgewiekeld en bevestigd aan de wikkelkolom.
• Het apparaat Niet gebruiken met beschadigde stekker of los stopcontact.
  Leidingen aangesloten op een apparaat mogen geen ontstekingsbron bevatten.
• Stekker uit het stopcontact trekken voor reinigings- of onderhouds Werkzaamheden.
• Niet handmatig proberen het ontdooi-of reinigingsproces te versnellen, andere dan aanbevolen door de fabrikant. Het apparaat moet in een ruimte worden opgeslagen zonder continu werkende ontstekingsbronnen (bijv: open vlammen, een op gaswerk apparaat of een elektrische verwarmer.) Niet doorboren of verbranden. Let erop dat koudemiddelen geurloos�n.
• Het apparaat za de isolatie vermelden van een aardlekschakelaar (RCD) met een nominale bedrijfsstroom die 30mA nicht za overschrijden.

• Dit apparaat is nicht bestemd te worden gebruikt in huishoudens en vergelijkbaar gebruik in:

• Personeelskeuken in winkels, Kantoren en andere werkomgevingen;

• boerderijen;
• door clienten in hotels, motels en andere type woonomgevingen;
• bed en breakfast type omgevingen

WAARSCHUWING

Iedereen die betrokken is bij het werknen aan of openen van een koudemiddelcircuit moet in het bezit+zijn van een geldig geldig certificaat van een door de industriie erkendebeoordealingsinstantie, die hun toestemming geeft koudemiddelen veilig te behandelen in overeenstemming met een door de industriie erkende beoordealingsspecifica Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waar bij de hulp van ander bekwaam personeel is vereist,要去en worden uitgevoerd onder toezicht van de persoon die bevoegd is voor het gebruik van ontvlambare koudemiddelen.

tie.

Waarschuwing

1. Onderhoud

1) Controller het gebied

Voorafgaand aan de werkzaamheden aan systemen die bevatten brandbare koelmiddelen, veiligheidscontroles zichnoodzakelijk om ervoor te zorgen dat het risico van ontsteking is geminaliseerd. Voor reparatie aan het koelsystem, zichn de volgende voorzorgsmaatregelen nageleefd alvorens werkzaamheden aan het systemeui te voeren.

2) Werkprocedure

De werkzaamheden要去en volgens een gecontroleerde procedure worden uitgevoerd om het risico van ontvlambare gassen of dampenijdens de werkzaamheden te minimaliseren.

3) Algemeen werkgebied

Al het onderhoudspersoneel en anderen die in de omgeving werkken,要去en worden geinstruereeord over de aard van het werk die worden uitgevoerd. Werk in besloten ruimtes要去 worden vermeden. Het gebied rond de werkruimte worden afgesloten. Zorgervoordat de omstandigheden in het gebied veilig zichn gesteld door controle van ontvlambaar materiaal.

4) Controle op aanwezigheid van koudemiddel

Het gebied moet voor en tijdens het werk worden gecontroleerd met een geschikte koudemiddeldetector, omervoortzorgen dat de technicus weet van möglichk ontvlambare atmosferen.Zorgervoordat dedebruike lekdetectieapparatuur geschikt is voor gebruik met ontvlambare koelmiddelen,

d.w.z. nicht-vonkend, voldoende afgedicht of intrinsiek veilig.

5) Aanwezigheid van een brandblusapparaat

Als er hete werkzaamheden aan de koelapparatuur of aanverwante onderdelen要去en worden uitgevoerd,要去en geschikte blusmiddelen beschikbaar zich. Heb van een droge poeder of CO2-brandblusser grenzend aan het laadgebied.

6) Geen onstekingsbronnen

Geen persoon die werkzaamheden uitvoert in verband met een koelsystem waar bij leidingen wordenblootgesteldieontvlambaar koelmiddel bevatten of hebben bevat moet alle ontstekingsbronnen zodanig gebruiken dat dit kan leiden met het risico van brand of explosie. Alle möglichke ontstekingsbronnen, waaronder het roken van sigaretten, moeten voldoende ver verwijderd worden gehonden van deplaats van installmentie, reparatie, afdanken en verwijdering, gedurende welke ontvlambaar koelmiddel möglichk in de omliggende ruimte kan vrijkomen. Alvorens werkzaamheden worden uitgevoerd, moet het gebied rond de apparatuur worden onderzocht om te controleren of er geen ontvlambare gezaren of ontstekingsrisico's+zijn. Er zullen «Niet roken» borden worden geplaatst.

7) Geventileerd gebied

Zorg ervoor dat het gebied vrij is of voldoende geventileerd is voordat u in het system opent of heet werkuitvoert. Een zekere mate van ventilatie要去血液循环 de periode dat de werkzaamheden worden uitgevoerd. De ventilatie要去 eventuele vrijbekomen

koelmiddel veilig verspreiden en bij voorkeur extern maar de atmosefer verdrijven.

8) Controle van koudemiddel apparatuur

Wanneer elektrische componenten worden verrangen,要去en deze geschikt zich voor het doel en volgens de juiste specificaties. De richtlijnen voor onderhoud en service van de fabrikant要去en te allen tjde worden opgevolgd.Raadpleeg bij twijfel de technische aufeling van de fabrikant voor hulp.

De volgende controles要去en worden gebrukt voor installations met koudemiddel:

• De laadgroote is in overeenstemming met de kamergroote waarbinnen het koudemiddel bevattende onderdelen zich geinstalleerd;
• De ventilatieapparatuur en uitlaatpunten functionerenaar behoren en worden nicht belemmerd;
• Wanner een indirect koelcircuit worden gebruikt,要去 het secundaire circuit worden gecontroleer op de aanwezigheid van koudemiddel;
• Markering op de apparatuur zichtaar en leesbaar blijven. Markeringen en tekens die onleesbaarং..., moeten worden gecorrigeerd;
• Koelbuizen of -componenten worden geinstalleerd op een plek waar het onwaarschijnlijk is dat ze worden blootgesteld aan een stof die componenten die koudemiddel bevatten können corroderen, tenzij de componenten zijn gemaakt van materialen die inherent bestand�ngaegen corrosie of voldoendeijken beschermd om zo te worden gecorrodeerd.

9) Controles van elektrische apparaten

Reparatie- en onderhoudswerkzaamheden aan elektrische componenten omvat initiièle veiligheidscontroles en inspectieprocedures voor componenten. Indien er een storing aanwezig is die de veiligheid in gevaar kan brengen, mag er geen elektrische voeding op het circuit worden aangesloten totdat deze waar tevredenheid is afgehandeld. Als de storingietonmiddelijk kan wordenverholpen, maar de werkung moet worden voortgezet,

moet een geschikte tijdelijke oplossing worden gezruikt. Dit worden gerapporteerd aan de eigenaar van de apparatuur, zodat alle partijen worden geinformeerd. Eerste verilgheidscontroles omvatten het volgende:

• Condensatoren worden ontladen: dit moet op een veilige manier gebeuren om vonkvorming te voorkomen;
• Er geen onder spanning staande elektrische componenten en bedrading worden blootgesteldijdens het opladen, herstellen of spoelen van het systeme;
• Dat er continuiteit van aardverbindingen is.

2. Reparaties aan afgedichte componenten

1) Tijdens reparations aan afgedichte componenten要去en alle elektrische voedingen worden losgekoppeld van de apparatuur waaraan worden gewerkt alvorens deverzegeldedekselsenz. wordenverwijderd. Als het absolutoodwerkzaamheden de stroom aant te latent staan op de apparatuur, moet op het meest kritieke punt een permanent werkende vorm van lekdetectie worden geplaatst om te waarschuwen voor een möglichke gevaarlijke situatie.
2) Speciale aandacht moet worden besteed aan het volgende om ervoor te zorgen dat door het werken aan elektrische componenten de behuizing Niet zodenig worden gewijzigd dat het beschermingsniveau worden beinvloed. Dit omvat schade aan kabels, overmatig aantal verbindingen, klemmen die nicht volgens de oorspronkelijke specificaties zich aangesloten, schade aan affdichtingen, onjuiste montage van pakkingen, enz.

Controleer of het apparaat veilig is gemonteerd. Controleerofafdichtingenofafdichtingsmaterialen nicht zodanig+zijn aangetast dat ze Niet langer dieren om het binnendringen van ontvlambare atmosferen te voorkomen. Vervangende onderdelen要去en in overeenstemming+zijn met de specificaties van de fabrikant.

Opmerking

Het gebruik van siliconenkit kan de effectiviteit van sommige soorten lekdetectieapparatuur belemmeren. Intrinsiek veilige componenten hoeven Niet te worden geisoleerd alvorens eraan worden gewerkt.

3. Reparatie van intrinsiek veilige componenten

Plaats geen permanente inductieve of capaciteitsbelastingen op het circuit aan zonder ervoor te zorgen dat dit de toegestane spanning en stroom voor de gebruekte apparatuur Niet overschrijdt. Intrinsiek veilige componenten zijn de enige typen waaraan kan worden gewerkt als ze onder stroom staan in de aanwezigheid van een ontvlambare atmoseer. Het testapparaat要去 de juiste classificatie hebben. Vervang componenten alleen door onderdelen die door de fabrikant zich gespecifieerd. Andere delen kuren resulteren in de ontbranding van koudemiddel in de atmoseer door eenlek.

4. Bekabeling

Controleer of de kabels nicht worden blootgesteld aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige milieueffecten. Bij de controle wordt ook rekening gezchoolen met de efecten van veroudering of voortdurende trillingen van bronnen zoals compressoren en ventilatoren.

5. Detectie van brandbare koudemiddelen

In geen geval mogen potentièle ontstekingsbronnen worden gebruikt bij het zoekenaar of detecteren van koudemiddellekken. Een halogenidetoorts (of een andere detector die een open vlam gebruikt) mag nicht worden gebruikt.

6. Lekdeteictiemethoden

De volgende lekdeteiamethoden worden aanvaardbaar geacht voor systemen die ontvlambare koudemiddelen bevatten. Elektronische lekdetoren要去en worden gebruikt om brandbare koudemiddelen te detecteren, maar de gevoeligheid is möglichn Niet voldoende of要去 maybeijk opnieuw worden gekalibreerd. (Detectieapparatuur

moet worden gekalibreerd in een koudemiddel vrije ruimte.) Zorg ervoor dat de detector geen potentièle ontstekingsbron is en geschikt is voor het gebruikte koudemiddel. Lekdetectieapparatuur moet worden ingesteld op een percentage van de LFL van het koudemiddel en moet worden gekalibreerd op het gebruikte koudemiddel en het juiste percentage gas (maximaal 25% ) wordt bevestigd. Vloeistoffen voor lekdetectie zichn geschikt voor gebruik met de meeste koudemiddelen, maar het gebruik van chloorhoudende reinigingsmiddelen moet worden vermeden, omdat het chloor kan reageren met het koudemiddel en het koperen leidingwerk kan aantasten. Als eenlek worden vermoed, moeten alle open vlammen worden verwijderd/gedoofd. Als er eenlek van koudemiddel worden gezonden dat solderen vereist, moet al het koelmiddel uith het systeme worden teruggewonnen of worden geisoleerd (door middel van afsluiters) in een deel van het systeme op afstand van het leuk. Zuurstofvrije stikstof (OFN)要去 dan zowel voor als tijdens het soldeerproces door het systeme worden gespoeld.

7. Verwijdering en doorspoelen

Bij het openen van het koelcircuit om reparationsuit te voeren - of voor enig ander doel -要去en conventionele procedures worden gezruikt. Echter is het belangrijk dat de Beste practijk wordt gevolgd, aangezien ontvlambaarheid een möglichkheid is. De volgende procedure要去 worden gevolgd:Remove refrigerant:

• Verwijder koudemiddel;
• Ontlucht het circuit met inert gas;
• Doorspoelen;
• Spoel opniew met inert gas;
• Open het circuit door te snijden of hardsolderen.

De koudemiddelvulling worden teruggewonnen in de juiste terugwinningscilinders. Het systeme moet worden «gespoeld» met OFN om het apparaat veilig te makeen. Dit proces要去 möglichk meertere老人家 herhaald. Perslucht of zuurstof mag Niet voor deze taak worden gezruikt. Spoelen要去 worden bereikt door het vacuum in het systememet OFN te

verbreken en te blijven vullen totdat de werkdruk is bereikt, cervolgens maar de atmosefer te ventileren en uiteindelijk waar een vacuum te brengen. Dit proces要去 worden herhaald totdat er geen koudemiddel in het system aanwezig is. Wanner de LASTE OFN-lading worden gebruikt,要去 het system worden ontlucht tot atmosferische druk om werkzaamheden möglich te makeen. Deze bewerking is absolutnoodzakelijk als soldeerwerkzaamheden aan de leidingen要去 planksvinden. Controller of de uitlaat voor de vacuumpomp Niet in de buurt van ontstekingsbronnen is geplaatst en dat er ventilatie beschikbaar is.

8. Laadprocedures

Inaanvulling opde conventionelelaadprocedures, moeten de volgende voorschriften worden opgevolgd.

Zorgervoordat bij gebruik van laadapparatuur geen verontreining met verschillende koudemiddelen optreedt. Slangen of leidingen要去en zo kort möglich zijn om de hoeveelheid koudemiddel erin te minimaliseren.
- Cilinders要去en rechtop worden gehunden.
Zorg ervoor dat het koelsysteme geaard is alvorens u het systeem met koudemiddel vult.
- Label het systeme wanner het laden is voltooid (indien nog nicht gebeurt).
- Wees uiterst voorzichtig om het koelsystemen Niet te overladen.

Alvorens het systeme wordt opgeladen, moet het op druk worden getest met OFN. Het systeme moet op lekken worden getest na voltooiing van het laden, maar voor de inbedrijfstelling. Eentweede lektest worden uitgevoerd voorafgaand aan het verlaten van de plaats.

9. Buitengebruikstelling

Alvorens u deze procedure uitvoert, is het essentieel dat de technicus volledig vertrouwd is met de apparatuur en alle details ervan. Het worden aanbevolen goede gewoonte te makeen dat alle koudemiddelen veilig worden teruggewonnen. Voorafgaand aan de werkzaamheden die worden uitgevoerd, moet een monster van het olie- en koudemiddel worden genomen voor het geval een analyse vereist is voordat hetteruggewonnen

koudemittel opniew worden gebruikt. Het is van essentieel belang dat er stroom beschikbaar is alvorens de werkzaamheden worden begonnen.

a. Vertrouwd raken met de apparatuur en de werking ervan.
b. Isoeleer het systeme elektrisch.
c. Voordat u de procedure gaat uitvoeren, moet u ervoor zorgen dat: Mechanische handlingapparatuur beschikbaar is, indien vereist voor het hanteren van koudemiddelcilinders; 2) Alle persoonlijke beschemingsmiddelen zijn beschikbaar en worden correct gebruikt; 3) Heterstelproces staat te allen tjnde onder toezicht van een vakbewaam persoon;

Herstelapparatuur en cilinders voldoen aan de juiste normen.

d. Indien möglichk, het koelsystem aanar beneden pompen.
e. Als vacuum nicht möglich is, maakt u een verdelijkstuk zodatekoudemiddeluitverschillende delen van het system kan worden verwijderd.
f. Controller of de cilinder zich op de weegschaal bevindt voordat terugwinnen plaatsvindt.
g. Start de terugwinmachine en werk in overeenstemming met de instructies van de fabrikant.
h. De cilinders nicht te overvullen. (Niet meer dan 80% vloeistofvolume).
i. Overschrijd de maximale werkdruk van de cilinder Niet, zichs Nietijdelijk.
j. Wanner de cilinders correct zijn gezuld en het proces is voltooid, moet u ervoor zorgen dat de cilinders en de apparatuur onmiddelijk van de locatie worden verwijderd en dat alle isolatiekleppen op de apparatuur zijn afgesloten.
k. Teruggewonnen koudemiddel mag Niet in een ander koelsysteme worden bijgevuld tenzij het is gereinigd en gecontroleerd.

Opmerking

De identificatie moet worden gemaakt nadat het apparaat is gesloopt en koudemiddelen zijn verwijderd. De identificatie moet de datum en de goedkeuring bevatten. Zorg ervoor dat de identificatie op het apparaat de brandbare koudemiddelen in dit apparaat kan weerspiegelen.

10. Etikettering

Apparatuur moet worden geëtiketteerd met de vermeling dat deze buite gebruik is gesteld en geen koudemiddel bevat. Het etiket worden gedateerd en ondertekend. Zorg ervoor dat er etiketten op de apparatuur staan waarop staat dat de apparatuur brandbaar koudemiddel bevat.

11. Terugwinning

Bij het verwijderen van koudemiddeluit een system, voor onderhoud of buitenbedrijfstelling, is het aanbevolen om alle koudemiddelen veilig te verwijderen. Zorg er bij het overbrengen van koudemiddel in cilinders voor dat alleen geschikte terugwinningscilinders voor het koudemiddel worden gezruikt. Zorg ervoor dat het juiste aantal cilinders voor het opslaan van de totale systeemlading beschikbaar is. Alle te gebruiken cilindersijken geschikt voor het teruggewonnen koudemiddel en geetiketteerd voor dat koudemiddel (d.w.z. speciale cilinders voor het terugwenn van koudemiddel). De cilinders要去en compleetংzijn met overdrukventiel en bijbehorende afsluiters in goed werkende staat. Lege terugwinningscilinders worden geevacueerd en, indien möglich, afgekoeld alvorens het terugwennplaatsvindt. De terugwinningsapparatuur moet in goede staat verkeren meteen reeks instructies met betrekking tot de apparatuur die beschikbaar is en moet geschiktংzijn voor de terugwinning van brandbare

koudemiddelen. In aanvulling waarop, moet een set gekalibreerde weegschalen beschikbaar+zijn en in goede staat verkeren. Slangen要去en compleet,zijn met lekvrije ontkoppelingen en in goede staat verkeren. Alvorens u de terugwinningsappartuurGaat gebruiken,moet u controleren of deze in goede staat verkeert, goed is onderhoden en of alle bijbehorende elektrische componenten zijn afgedicht om ontsteking te voorkomen in geval van een afgithe van koudemiddel.Raadpleeg bij twijfel de fabrikant.Het teruggewonnen koudemiddel moet in de juiste terugwinningscilinderaar de koudemiddelseverancier worden geretourneerd en de betreffende Overdrachtsnota voor Afval moet worden meegestuurd.Meng geen koelmiddelen in terugwinningseenheden en helemaal Niet in cilinders.Indien compressoren of compressorolienn要去en worden verwijderd, zorg er dan voor dat ze tot een acceptabel niveau+zijn doorspoeld om te zorgen dat er geen brandhaar koudemiddel in het smeermiddel awhileft. Het doorspoelingsproces moet worden uitgevoerd voor de compressoraar de leveranciers worden teruggestuurd.Uitsluitend elektrische verwarming van het compressorlicham mag worden gebruikt om dit proces te versnellen. Wanner olie uit een system wordt afgetapt, moet dit veilig worden uitgevoerd.

WEEE-waarschuwing en F-gasinstructie

Betekenis van doorgekruiste vuilnisbak: elektrische apparaten nicht weggooien als ongesorteerd gemeentelijk afval, gebruikAPE inzamelingsfacilitieten.

Neem contact op met uw lokale overheid voor informatie met betrekking tot de beschikbare inzamelsystemen. Wanner elektrische apparaten worden gestort op stortplaatsen of afvalplaatsen, hunnen gevaarlijke stoffen in het grondwater lekken en in de voedselketenterechtkommen, wat uw gezondheid en welzijn schaadt. Bij het verrangen van oude apparaten door een neue, is de detailhandelaar wettelijk verplicht om uw oude apparaat terug te nemen voor verwijdering, zijnde gratis.

Dit product bevat gefluoreerde broeikasgassen die onder het Kyoto-protocol vallen. De gefluoreerde broeikasgassen bevinden zich in hermetisch afgesloten apparatuur.

nstallations, Dienstverlening, onderhoud, reparations, controles op lekken of buiten gebruik gestelde apparatuur en productrecycling moeten worden uitgevoerd door natuurlijke personen die in het bezit zich van relevante certificaten.

Indien het systeme is uitergerust met een lekdetectiesystem,要去en de lekkagecontroles tenminste om de 12 maanden worden uitgevoerd, zorg ervoor dat het systeme correct werkt. Als het product lekkagecontroles moet ondergaan,要去 het de inspectiecyclus specificeren, gegevens over lekkagecontroles opstellen en opslaan.

BESCHRIJVING VAN ONDERDELEN

Mobiele airconditioner

Afstandsbediening

Alvorens u uw nieuwe airconditioner.gaat gebruiken, dient u zich vooraf vertrouwd te make met de afstandsbediening. Hieronder vindt u een korte inleiding tot de afstandsbediening. Raadpleeg voor instructies met betrekking tot het gebruik van uw airconditioner het hoofdstuk Bediening van deze handleding.

INSTALLATIE

Selecteer de Beste locatie

Uw installmentilocatie moet aan de volgende vereisten voldoen:

• Installee de mobiele airconditioner op een vlakke en ruime locatie waar de luchtuitlaten Niet worden belemmerd.
• Een minimale afstand van 30 cm vanaf muren of andere obstakels aanhouden.
• Oneven grond kan extra geluid of trillingenveroorzaken of leiden tot schade aan het apparaat.

Aanbevolen installment

Opmerking

Alle afbeeldingen in deze handleiding+zijn slechts ter illustratie. Uw apparaat kan enigszins afwijken.

Het apparaat kan worden bediend via het bedieningspaneel op het apparaat of met de afstandsbediening. Voor meer informatie, raadpleegt u de instructies bij de afstandsbediening die bij dit apparaat zich geleverd.

Onderdelen Beschrijving Hoeveelheid
Uitlaatkanaal 1 stuk
Adapter A (apparaatzijde) 1 stuk
Adapter B (buitenzijde) 1 stuk
Vensterschuifse 1 stuk

Installatie

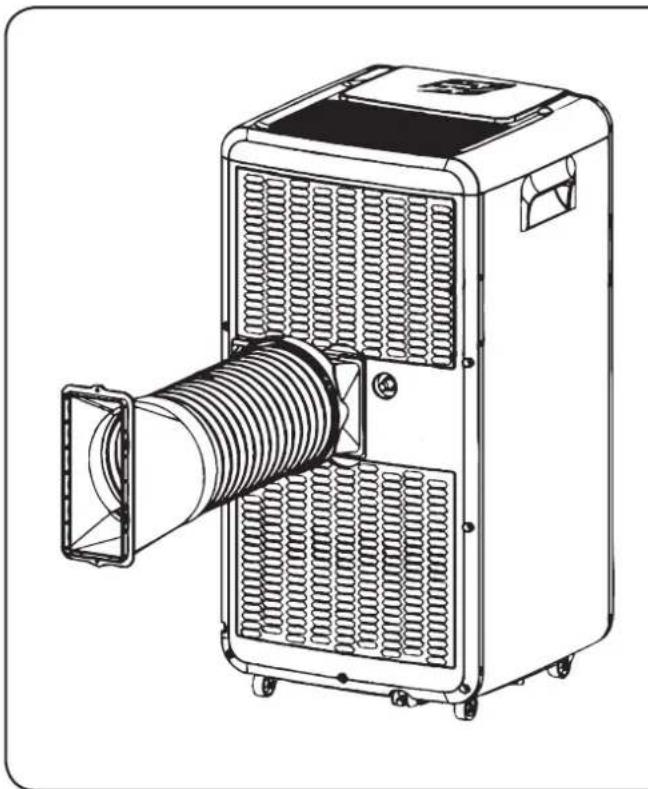

Installatie van het uitlaatkanaal

Sluit het uitlaatkanaal aan op het luchtuitlaat verbindingsstuk aan de achterkant van het apparaat. Schuif de adapter Aaar beneden totdat deze vastklikt op+zijnplaats.

Voorbereidig vensterschuifset

Pas de lenghte van het vensterschuifset aan.

Wanner het uitlaatkanaal en het vensterschuifset gereed+zijn,selecteert u een van deze installmentmethoden om ze aan te sluiten.

Installatie van het vensterschuifset

Verwijder het apparaat met het verpakteuitlaatkanaal zichbij het venster enverbindervolgens deadapter van hetuitlaatkanaal met het venster.

Opmerking: bedek het gat met deadapterdop wonneer deze Niet in gebruik is.

Installatie

Opmerking

Om een goede werkig te garanderen, draai de slang Niet te strak aan of buig deze nicht. U vindt geen obstakels gegen bij de uitgang van de uitlaatpijp (minder dan 50~cm ) om een optimale werkig van het uitlaatsysteme te garanderen.

Alle afbeeldingen in deze handleiding zichn uitsluitend bedoeld ter illustratie. Uw airconditioner kan enigszins afwijken

BEDIENING

Bedieningspaneel

	Aan/Uit Ventilator In-stellen
	Timer Modus In-stellen -
	Slapen Draaien LED-indicator

Stroom (AAN/UIT)

Druk op deze knop om het apparaat in- of uit te schakelen.

Bedieningspaneel

Timerfunctie

Druk op de Timerknop, het timer-indicatielampje gaat branden. Druk op (+) of (-) om de gewensteijd te selecteren. Dearend kan worden aangepast binnen een bereik van 1aar totuar.

MODUS-functie

Druk op de MODUS-knop om de gewenste modus te selecteren. Ieder keer wanner u op de Modus-knop drukt,.gaat het indicatielampje van de bedrijfsmodus branden om aan te duiden welke modus is geselecteerd: Auto, Koelen, Drogen en Ventilator.

Installingenknap (+) en (-)

Elke keer wonneer op de + of - knop worden gedrukt, worden de insteltemperatuur met 1^ verhoogd of verlaagd. De ingestelde temperatuur varieert van 15^ - 31^ .

Draaifunctie

Druk op deze knop om het draaien van de lamellen voor automatisch op en neer te activeren.

Ventilatorfunctie

Deze knop regelt de ventilatorsnelheid. Druk meerere keren om de gewenste ventilatorsnelheid te selecteren. Er zijn twee opties beschikbaar: langzaam en snel. Het aanduidingslampje voor de geselecteerde ventilatorsnelheid za gaan branden.

Slaapfunctie

Druk op deze knop om de slaapmodus te openen.

LED-schem

Het duidt de temperatuur ingesteld in graden «°C» aan, evenals de automatische timerinstelleningen. Wanner het apparaat in de Drogen of Ventilator modus staat, duidt het display de kamertemperatuur aan.

Bediening

Modus van koelenbedrijf

• Druk achtereenvolgens op de MODUS-knop totdat het indicatielampje voor het koelen brandt.
• Stel de gewenste temperatuur in met de knuppen (+) >of (-).
• Druk op de VENTILATOR-knop om de ventilatorsnelheid te selecteren.

Modus voor drogenbedrijf

• Druk achetereenvolgens op de MODUS-knop totdat het indicatielampje voor het koelen brandt.
• De ingestelde temperatuur en ventilatorsnelheid konnen nicht worden aangepast. De ingestelde temperatuur is laag en de ventilatorsnelheid draait langzaam.
• Sluit vensters en deuren voor het Beste ontvochtigende effect.
• Installee het uitlaatkanaal Niet op het venster.

Auto bedrijfsmodus

• Druk achetereenvolgens op de MODUS-knop totdat het auto-indicatielampje gaat branden.
• Wanner de Auto-functie draait, za de airconditioner de koel- of ventilatorwerking selecteren op basis van de gewenste kamertemperatuur.

Modus voor ventilatorbedrijf

• Druk achtereenvolgens op de MODUS-knop totdat het indicatielampje van de ventilator gaat NL 138

Bediening

branden.

• Druk op de VENTILATOR-knop om de ventilatorsnelheid te selecteren.
• De ingestelde temperatuur kan nicht worden aangepast.
• Installee het uitlaatkanaal Niet op het venster.

Timer bedrijfsmodus

• Wanner de airconditioner is uitgeschakeld, drukt u op de Timerknop om het apparaat te activeren en de timer uit te schakelen, gaat het Indicatielampje Uitschakelen branden.
• Druk op de knappen (+) en (-) om de Timer Uitschakelen of Tijd in te schakelen
• Met het apparaat ingeschakeld, drukt u op deze knop om de timer in te stellen op uitschakelen.
• Met het apparaat uitgeschakeld, drukt u op deze knop om de timer in te stellen op inschakelen.

Modus Standby- Werking

• Druk op deze knop om maar de slaapmodus te openen, die het apparaat na 6=uur ononderbroken werkung verlaat en de vorige status hersteld.
• De temperatuur stijgt van 1^ na 60 minutes en 2^ na 120 minutes.

Afvoerwater

• Tijdens de ontvochtigingsmodus, verwijdert u de bovenste aftapplug aan de achterkant van het apparaat. Bevestig de afvoerslang op de opening. Plaats het andere uiteinde van de slang in de afvoer of andere afvoergebieden.
• Als het apparaat dat u hebt gekocht is uitgerust met de afvoeruitlaat van de pomp, zoals hieronder weergegeven, moet u op de onderstaande wijze aftappen: Verwijder de aftapplug van de pomp aan de achterkant van het apparaat, bevestig de afvoerslang op de opening. Plaats het andere uiteinde van de slang in de afvoer of andere afvoergebieden.
• Wanner het waterpeil van de onderste lade een vooraf bepaaldiveau bereikt, duidt het digitale display «E4» aan en zal het WATER FULL-indicatielampje gaan branden. Verplaats het apparaat voorzichtig waar een aftaplocatie, verwijder de onderste aftapplug enaar het water weglopen. Herinstalleer de onderste aftapplug en start het apparaat opnieuw totdat het E4-symbool verdwijnt. Bel de servicedienst als de storing zich herhaalt.

ONDERHOUD

WAARSCHUWING

• Voor het reinigen van de airconditioner要去zoeken uitgeschakeld en die elektricitieit moet longer dan 5 minuteu worden uitgeschakeld, anders bestaat het risico op elektrische schokken.
• Gebruik geen benzine, benzeen, verdunner of andere chemicalien, of een ander vloeijaar insecticide op de airconditioner, waar deze stoffen de verz hundoen afbladderen, lately barsten en verrormen van plastic onderdelen.
• Probeert u nooit het apparaat te reinigen door waterrechtstreeks over een van de oppervlakken te gieten, waar dit verslechtering van elektrische componenten en bedrading kan veroorzaken.

Zorg ervoor dat de stekker van de airconditioner uit het stopcontact is getrokken.
- Verwijder het luchtfilter. Gebruik een stofzuiger of water om het filter af te spoelen, en als het filter erg vuil is (bijv., met vetresten), maar u het schoon met warm water (lager dan 40oC) met mild reinigingsmiddel opgelost in water, enplaats het filter in de schaduw om aan de lucht te drogen.
Reinig het luchtfilter elke 2 weken of elke 100 eer.
- Installee het gedroogde filter opnieuw in omgekeerde volgorde van verwijdering. Draai het filterdeksel terug op+zijnplaats.

Reinigen van het apparatusen opslag

Het apparaat reinigen

• Wonneer het apparaat verontreinigd is, maakt u het voorzichtig reinigen met een uitgewrongen doek en lauw water onder de 40^ .

Opslag

Leeg de opvangbak voor water in overeenstemming met de instructies in het vorige hoofdstuk.
- Laat het apparaat gedurende 12 uur in de ventilatormodus in een warme ruimte draaien om het te latent drogen en schimmelgroei te voorkomen.
- Schakel het apparaat uit en haal de stekker uit het stopcontact.
- Reinig het luchtfilter volgens de instructies in het vorige hoofdstuk. Herinstaller het gedroogde en schone filter alvorens u het apparaat opbergt.
- Haal de batterijen uit de afstandsbediening.
- Bewaar het apparaat op een donkere, koele plaats. Direte bloatstelling aan de zon of extreme但它 kan de levensduur verkorten.

Opmerking

Het stof op de voorkant van het bedieningspaneel kan worden verwijderd met een olievrije doek of worden gewassen met een doek die is bevochtigd met een oplossing van warm water en milde afwasmiddel. Goed afspoelen en afvegen. Gebruik nooit sterke reinigingsmiddelen, was of glans aan de voorkant van het apparaat. U要去 het doek goed uitwringen voordat u het bedieningspaneel schoonveegt. Overtollig water in of rond het bedieningspaneel kan het apparaat beschaden

PROBLEEMOPLOSSING

Om de kosten van een servicegesprek te besparen, probeer de onderstaande suggesties om te proberen of u uw probleem zonder externe hulp=kunt oplossen.

Probleem Oorzaken Oplossingen	gen
Het apparaat start nicht wanner op de AAN-/UITknop worden gedrukt	Foutcode «E4».	Schakel het apparaat uit en LAST het condenswater afvloeien.
	Stroomtoevoer werkdt nicht Contral	leer het netsnoer.
Het apparaat schakelt onmiddelijk uit.	In koelmodus: de kamertemperatuur is lager dan de ingestelde temperatuur.	Nieuwe temperatuur instellen.
	Het uitlaatkanaal is geblokkeerd of Niet correct geinstalleer.	Schakel het apparaat uit en installer het uitlaatkanaal op de juiste manier of reinig het.
De lustcht worden uitgeblazen, maar het koeleffect is slecht.	Het luchtfilter is verstopt door stof.	Reinig het luchtfilter.
	Koelcapaciteit is onvoldoende.	Bevestig de vereiste koelcapaciteit opnieuw met uw dealer.
	U schakelt de airconditioner in binnen een hele heteruimte.	Laat extra tijd, zodat opgeslagen warmte uit muren, plafond, vloer en meubels kan ontsnappen.
	De luchtinlaat of -uitlaat van het apparaat is geblokkeerd.	Onstoppen.
	De ruimte is te groot.	Bevestig de vereiste koelcapaciteit opnieuw met uw dealer.
	De deuren en vensters staan open.	Sluit deuren en vensters
Unit makes too much noise or vibration	De grond is Niet waterpas of Niet vlak genoeg.	Plaats het apparaat, indien möglichk, op een waterpas+zijnde vlakke ondergrond.
	Het luchtfilter is verstopt door stof.	Reinig het luchtfilter.
Water leak De bodemlade is vol.		Schakel het apparaat uit en LAST het condenswater afvloeien.

Opmerking met betrekking tot het productontwerp

Het ontwerp en de specificaties können zonder kennisgeving worden gewijzigd om het product te verbeteren. Neem contact op met de distributeur of fabrikant voor meer informatie. Elke update van de gebruikershandleiding worden geuploadaar de servicewebsite. Raadpleeg het voor het openen van de{nieuwste versie.

Energie-efficientre

De energieklassificatie voor dit apparaat is gebaseerd op een installmentie met een Niet-geëxpandeerduitlaatkanaal zonder een schuifraamadapter (zoals beschreiben in het hoofdstuk Installatie van dezehandleiding).

Specificatie

Model naam DOM415
Elektrische classe Coupe 1
Spanning/frequentie (V/Hz) 220-240V~50Hz
Koudemiddel R290
Totale hoeveelheid koudemiddel (g) 200
Koelcapaciteit (Btu/eur) 9000
Koelcapaciteit (W) 2600
Ingang koelvermogen (W) 950
Nominale energia-efficiëntieverhouding (EER-waardering) 2,7
Elektrisch verbruik in stand-bymodus (W) 0,98
Ontvochtigingscapaciteit (l/eur) -
Luchtstroomvolume (m3/eur)	360
Geluidsdrukniveau dB(A)	65
	54
Energie-efficiëntie A	A
Gewicht van apparaat - verpakt (kg)	23
Verpakte apparaat (LxBxH) mm	410x410x870
Min. Benodigde ruimte (m2)	9,6
Aardopwarmingsvermogen (kgCO2eq)	3

Geimporteerd door:

DELTA

BP61071

67452 Mundolsheim

Frankrijk

WIFI verbindingsgids

1. Download de app TUYA SMART (Android/IOS) op uw smartphone of ander apparaat.

1. Zet het apparaat in de standby modus.
2. Het apparaat ondersteunt uitsluitend 2.4Ghz WIFI. Controller of uw WIFI goed is ingesteld.
3. Druk gedurende 5 seconden op de afstelknop () totdat u een pieptoon hoort. De WIFI-indicator zal snel knipperen wanner de Wifi kan worden ingesteld. Indien het Wifi-lampje nicht knippert, a.u.b de bewerking opnieuw proberen.
4. Als de WIFI-indicator knippert, opent u de TUYA SMART app en selecteer grootte huishoudapparatuur, cervolgens Airconditioner in het menu. U要去 de instructies van de applicatie volgen totdat het apparaat is verbonden met het WIFI-network.

Opmerking

Wanner het apparaat met een ander netwerk worden gebruikt, is een neue configuratie vereist.

U sunt het externe gebruik van het apparaat met uw familie ofVRTA SMART app delen.

ENERG

eheprna·evepyela

LIVOODOM415

EER

A+
A++
A+
A
B
C
D

2,62,7

kW

EER

65db

0,991

kWh/60min*

ENERGIA·EHEPTRA·ENEPTEA·ENERGIA·ENERGY·ENERGIE·ENERGI

• Muhyta · perc·Aentá

626/2011
