Produkttyp	Mobile Klimaanlage
Marke	Livoo
Modell	DOM415
Stromversorgung	220-240 V ~ 50 Hz
Schutzklasse	Klasse I
Kältemittel	R290 (200 g)
Kühlleistung	9000 BTU/h
Nennleistung (Kühlung)	2600 W
Leistungsaufnahme (Kühlung)	950 W
EER (Energieeffizienzverhältnis)	2,7
Energieeffizienzklasse	A
Standby-Verbrauch	0,98 W
Entfeuchtungskapazität	Nicht angegeben
Luftdurchsatz	360 m³/h
Schalldruck	65 dB(A)
Schallleistung	54 dB(A)
Abmessungen verpackt (LxHxT)	410 x 410 x 870 mm
Verpackungsgewicht	23 kg
Mindestraumfläche	9,6 m²
Solltemperatur	15 °C bis 31 °C
Betriebsmodi	Auto, Kühlen, Entfeuchten, Lüften
Lüftergeschwindigkeiten	Langsam, Schnell
Sonderfunktionen	Timer (1-24 h), Schlafmodus, Oszillation, Wi-Fi mit Tuya Smart App
Filterreinigung	Alle 2 Wochen oder 100 h
Ablufttyp	Schiebefenster-Kit (im Lieferumfang enthalten)
Entzündliches Kältemittel	Ja (R290) – Sicherheitshinweise beachten

Häufig gestellte Fragen - DOM415 LIVOO

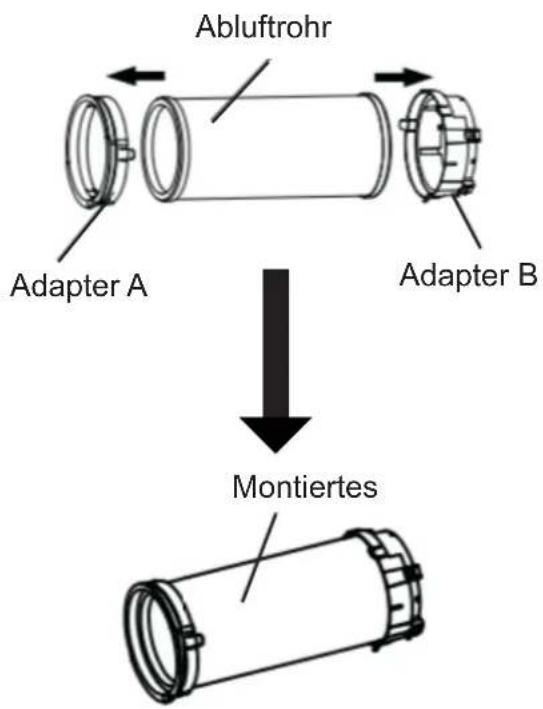

Wie installiere ich das Abluftkit der Klimaanlage?

Befestigen Sie den Abluftschlauch an den mitgelieferten Adaptern, stecken Sie den Adapter auf der Geräteseite in die untere Nut des Luftauslasses und verbinden Sie den Schlauch mit dem im Fenster installierten Schiebefenster-Kit. Passen Sie die Länge des Kits entsprechend Ihrer Fensteröffnung an.

Was tun, wenn das Gerät den Fehlercode E4 anzeigt?

Der Code E4 bedeutet, dass der Wasserauffangbehälter voll ist. Schalten Sie das Gerät aus, entfernen Sie den unteren Ablaufstopfen, leeren Sie das Wasser, setzen Sie den Stopfen wieder ein und starten Sie das Gerät neu. Wichtig: Lassen Sie den Behälter nicht zu lange voll, um Schimmelbildung zu vermeiden.

Wie verbinde ich die Klimaanlage mit dem Wi-Fi?

Laden Sie die Tuya Smart App herunter, versetzen Sie das Gerät in den Standby-Modus, halten Sie die ▼-Taste 5 Sekunden lang gedrückt, bis ein Signalton ertönt und die Wi-Fi-Anzeige blinkt. Folgen Sie den Anweisungen in der App. Das Gerät unterstützt nur 2,4 GHz.

Welche Raumgröße wird für die Nutzung dieses Geräts empfohlen?

Die Mindestraumfläche beträgt 9,6 m² aufgrund des entzündlichen Kältemittels R290. Das Gerät ist für mittelgroße Räume ausgelegt (ca. 25-30 m² für optimale Kühlung).

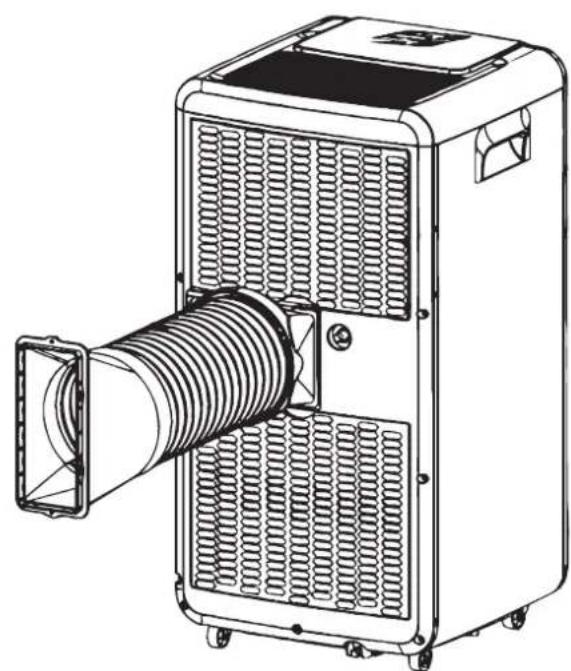

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, entfernen Sie den Filter, reinigen Sie ihn mit einem Staubsauger oder einem milden Reinigungsmittel, trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Eine Reinigung alle 2 Wochen oder 100 Betriebsstunden wird empfohlen.

Die Klimaanlage macht ein gluckerndes Geräusch, ist das normal?

Ja, dieses Geräusch wird durch das Fließen des Kältemittels im Kreislauf verursacht. Es ist völlig normal für eine mobile Klimaanlage.

Wie verwende ich den Entfeuchtungsmodus?

Drücken Sie die Modus-Taste, bis der Entfeuchtungsmodus ausgewählt ist. Die Lüftergeschwindigkeit wird automatisch auf langsam eingestellt und die Temperatur ist nicht einstellbar. Platzieren Sie den Abluftschlauch nicht am Fenster; das Gerät leitet das Wasser über den Behälter oder einen Ablaufschlauch ab.

Kann ich ein Verlängerungskabel verwenden?

Nein, es ist verboten, ein Verlängerungskabel mit dieser Klimaanlage zu verwenden. Das Netzkabel muss direkt an eine geerdete und korrekt geschützte Steckdose angeschlossen werden.

Wie stelle ich den Timer für einen automatischen Start ein?

Wenn das Gerät ausgeschaltet ist, drücken Sie die Timer-Taste, dann verwenden Sie die + oder - Tasten, um die Dauer (1 bis 24 Stunden) einzustellen. Das Gerät schaltet sich nach der programmierten Verzögerung automatisch ein.

Was tun, wenn das Gerät nicht genug kühlt?

Überprüfen Sie, ob der Luftfilter nicht verstopft ist, der Abluftschlauch nicht geknickt oder blockiert ist, die Solltemperatur unter der Raumtemperatur liegt und Fenster und Türen geschlossen sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker (möglicherweise fehlt Kältemittel).

BEDIENUNGSANLEITUNG DOM415 LIVOO

BEDIENUNGSCANLEITUNG

Herzlichen Glückwunsch zum Kauf ihrer neuen, mobilen Klimaanlage LIVOO. Sie haben sich für ein qualitativ hochwertiges Produkt entschieden.

Die Betriebsanleitungen sind ein wesentlicher Bestandteil these Products. Sie enthalten wichtige Informationen über die Sicherheit, Verwendung und Entsorgung.

Machen Sie sich mit allen Betriebs- und Sicherheitsanweisungen vertraut, bevor Sie das Produkt verwenden.

Verwenden Sie das Produkt nur wie beschrieben und für die angegebenen Anwendungsbereiche.

Wenn Sie das Gerät an einen Dritten weitergeben, gehen Sie safer, dass Sie auch alle dazugehörigen Dokumente weiterreichen.

Wir wollen Ohnen viel Spaß mit ihrer neuen, mobilen Raumklimaanlage LIVOO.

Verwendungszweck

Die mobile Klimaanlage LIVOO wurde konzipiert, um Kuhl-, Luftfeuchtungs- und Ventilatorfunktionen anbieten zu können.

Dieses Gerät ist für den privaten Gebrauch bestimmt und nicht für gewerbliche Zwecke geeignet.

Dieses Gerät ist nur für den Einsatz in Räumen vorgesehen. Entspricht der WEE-Verordnung. Das Produkt enthalt fluorierte Treibhausgase, die durch das Kyoto-Protokoll abgedeckt sind.

Die fluorierten Treibhausgase sind in der hermetisch verschlossenen Ausrüstung enthalten.

Inhalt

64

Symbolerklarung 64
64
Warning (bei Verwendung von Kuhlmittel R290) 66
WEEE-Warning und F-Gas-Anweisung 71

Teilebeschreibung 72

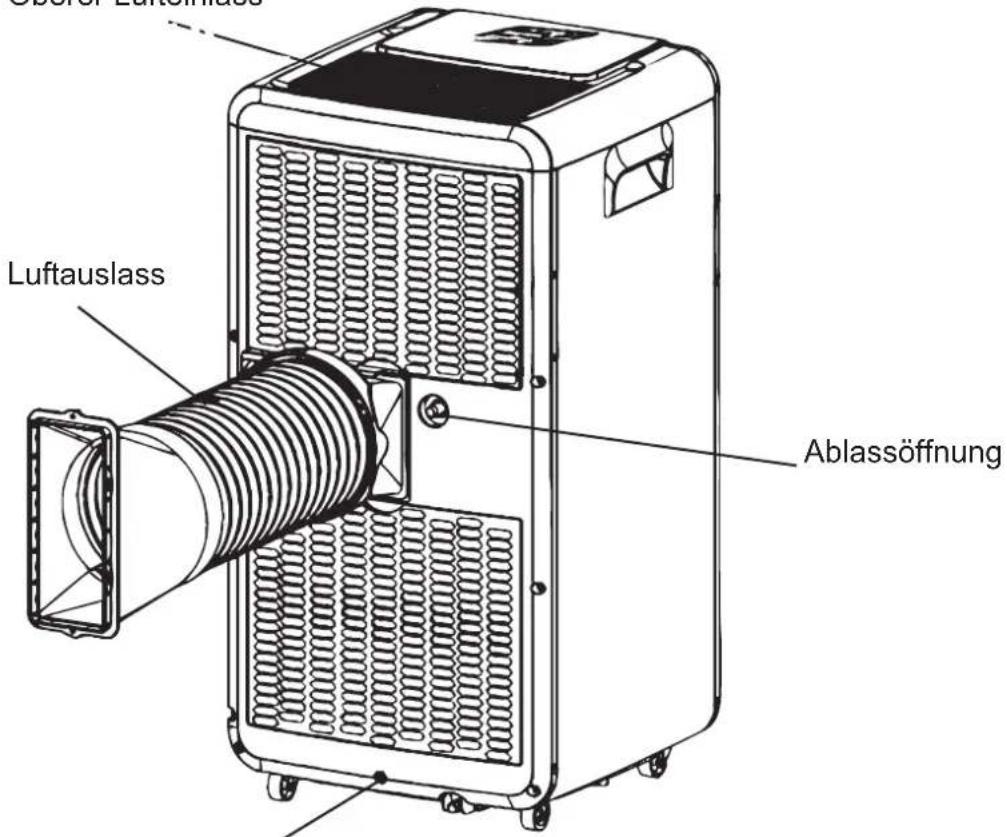

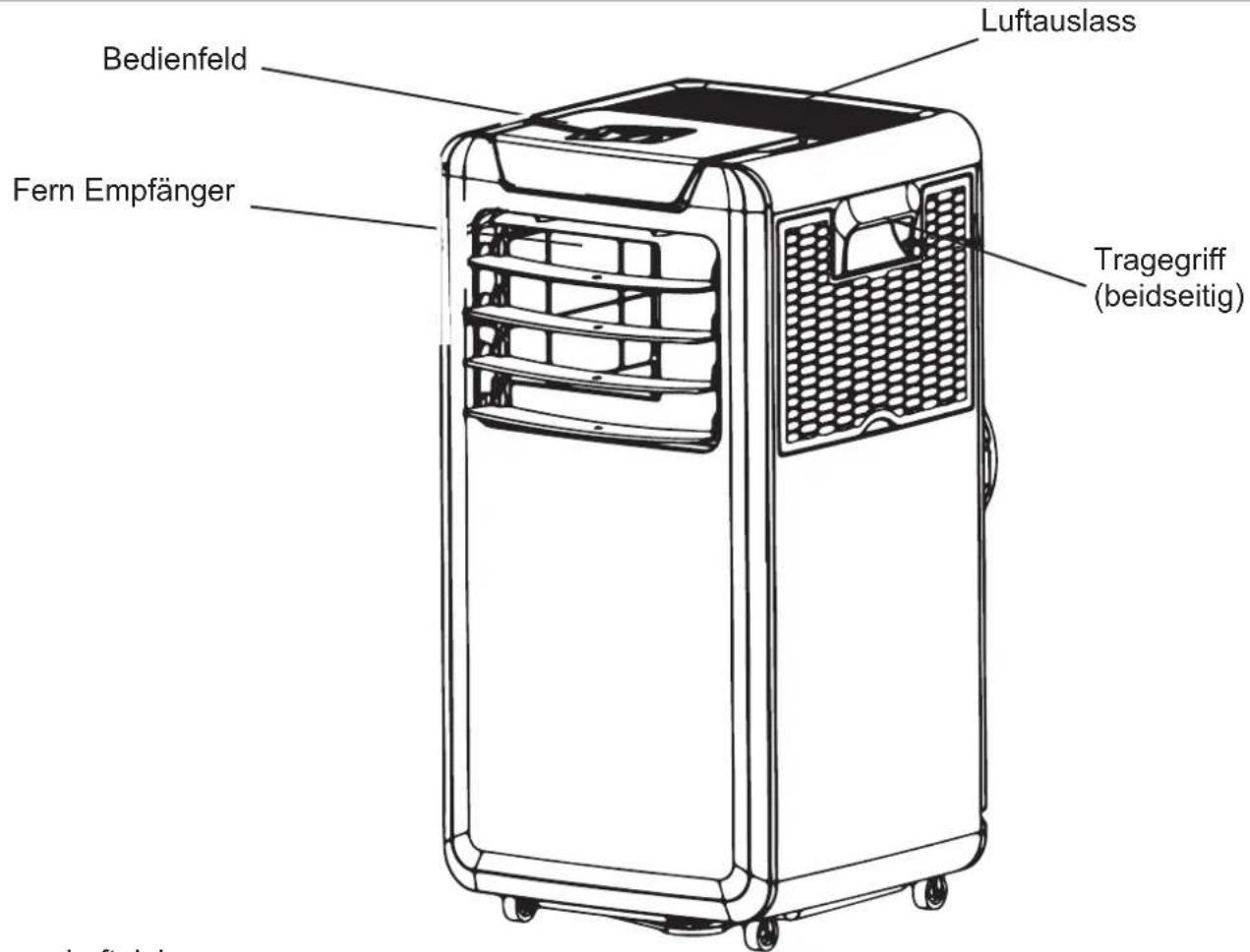

Mobile Klimaanlage 72

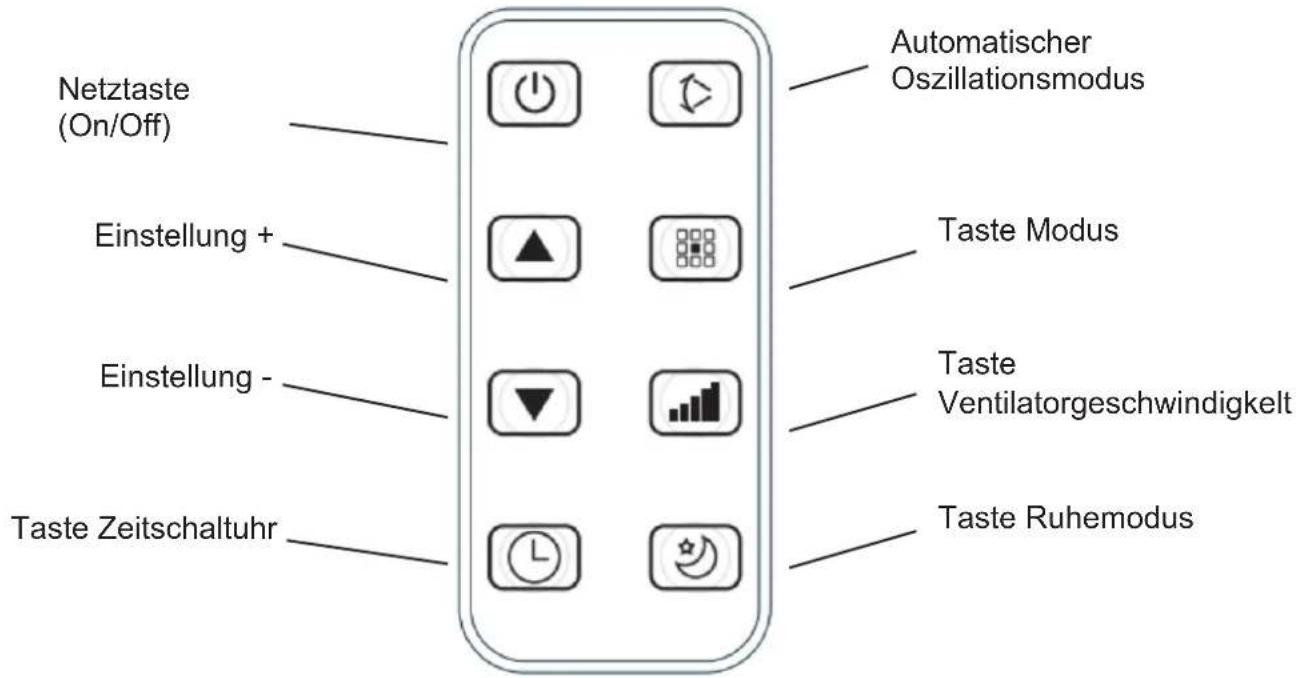

Fernbedienung 73

Installation 73

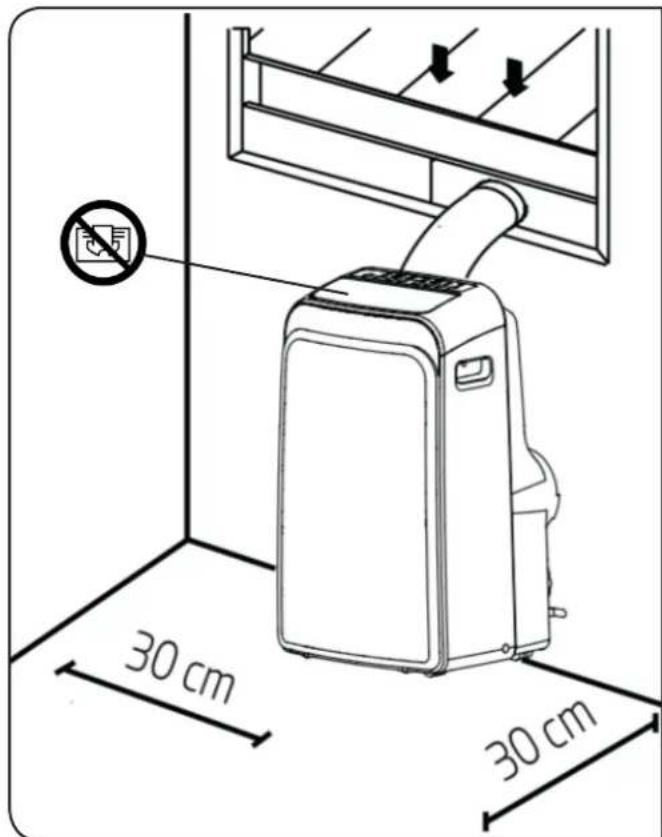

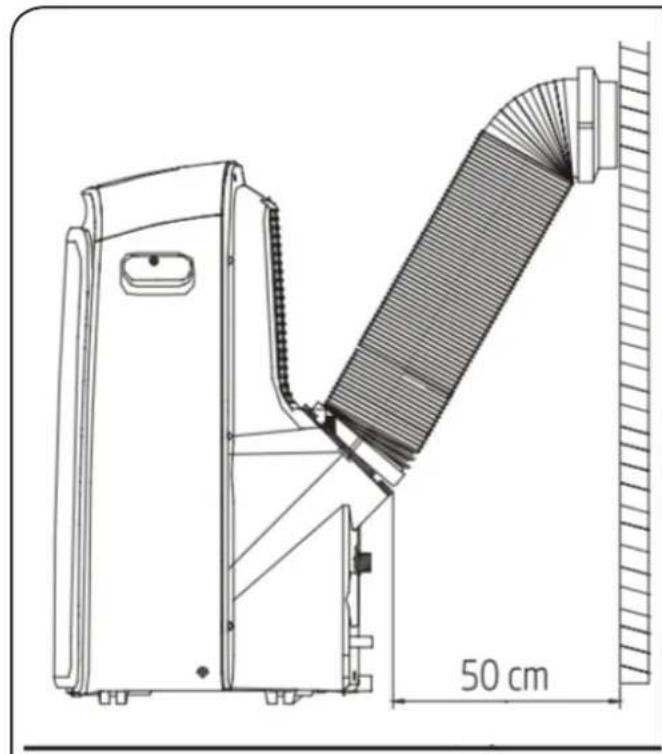

AuswahldesbestenStandorts 73
Empfohlene Installation 74
Zubehor 74

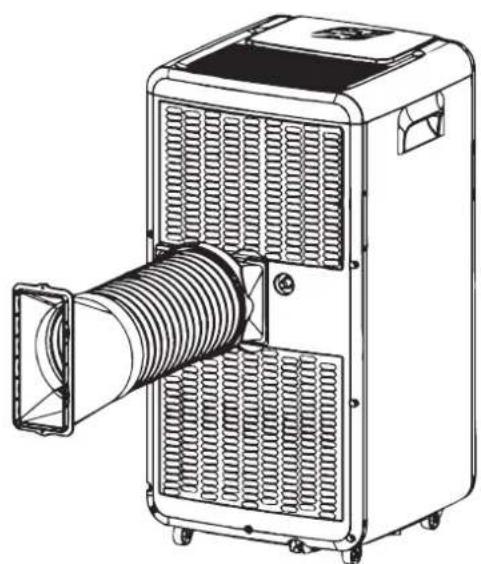

Installation 75

Betrieb 77

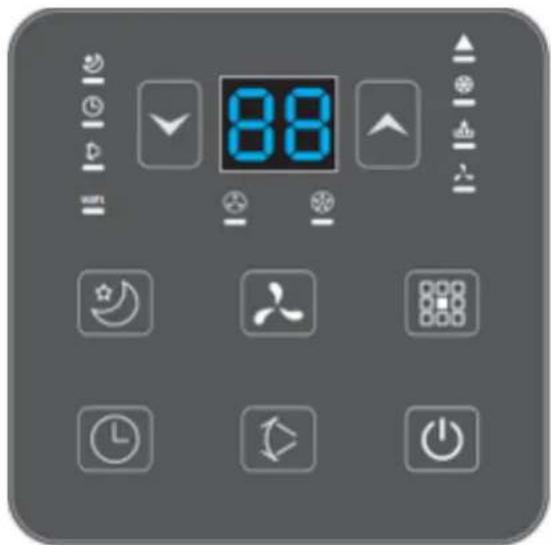

Bedienfeld 77
Betrieb 78

Wartung 79
Fehlerbehebung 81
Technische Angaben 82

Symbolerklarung

Die folgenden Symbole werden in verschiedene Abschnitten dieser Bedienungsanleitung und auf dem Produkt verwendet.itte lessen Sie die Benutzeranweisungen sorgfaltig durch und respektieren Sie diese.

Wichtige Informationen oder hilfreiche Hinweise über die Verwendung.

Warning gegenüber gefährlichen Situationen bezüglich Leben und Eigentum.

Warning gegenüber Handlungen, die nicht ausgeführrt werden dürfen.

Warning gegenüber Stromschlag.

Dieses Symbol zeigt an, dass das Gerät ein entflammbares Kühlmittel verwendet. Wenn das Kühlmittel austritt und einer externen Entzündungsquelle ausgesetzt ist, liegt eine Brandgefahr vor.

Warning gegenüber他们是 Oberflächen.

Nicht abdecken.

Dieses Symbol zeigt an, dass die Bedienungsanleitung sorgfältig gelesen werden sollen.

Dieses Symbol zeigt an, dass ein Servicemitarbeiter das Gerät unter Bezugnahme des Installationshandbuchs bedieten sollen.

Sicherheitsvorkehrungen

Um ein Todesrisiko oder Risiko an Personenschäden gegenüber dem Benutzer oder einer anderen Person, oder gegenüber einer Beschädigung am Eigentum zu vermeiden, folgen Sie den Anweisungen weiter unter. Ein unsachgemäßer Betrieb aufgrund von Nichtbeachtung der Anweisungen kann zum Tod, Schäden oder Unfallen führen.

• Dieses Gerät kann von Kindern im Alter von 8 Jahren und äther verwendet werden, wenn diese beaufsichtigt werden oder bezüglich der Verwendung des Geräts in einer sicheren Art und Weise eingewiesen wurden und die damit verbundenen Gefahren verstehen. Die Reinigung und Wartung durch den Benutzer sollen nicht durch Kinder durchgeführt werden,

wenn diese nicht 8 Jahre oder äther sind und beaufsichtigt werden. Halten Sie das Gerät und sein Kabel außerhalb der Reichweite von Kindern, die jünger als 8 Jahre alt sind.

O. Dieses Gerät ist nicht für die Verwendung von Personen (einschließlich Kindern) vorgesehen, die verminderte körperliche, sensorische oder mentale Fähigkeiten

aufweisen oder denen es an Erfahrung und Wissen gegenüber dem Gerät fehlt, es sei dess, Sie werden beaufsichtigt oder entsprechend über die Verwendung des Geräts durch eine Person die für ihre Sicherheit verantwortlich ist, eingewiesen. Kinder sollen beaufsichtigt werden, um zu garantieren, dass sie nicht mit dem Gerät speien. (Außer bei Klimaanlagen mit CE-Kennzeichen)

• Eine fehlerhafte Installation oder Betrieb kann Personen, Eigentum, etc. gefährden oder verletzen, wenn Sie diese Anweisungen nicht befolgen.
• Das Gerät soll gemäß den nationalen Verdrahtungsvorschriften installiert werden.
  Die Klimaanlage muss geerdet sein. Eine unvollständige Erdung kann zu Stromschlagen führen. Verbinden Sie das Erdungskabel nicht mit der Gasleitung, Wasserleitung, Blitzableiter oder einem Telefonerdungskabel.
• Nach der Installation muss eine Erdschlussüberprüfung über Elektrisierung durchgeführt werden.
  Ein Erdschlussstrengnschalter mit Nennkapazität muss installiert sein, um mögliche Stromschläge zu vermeiden.
  Installieren Sie die Klimaanlage nicht an einem Ort, an dem es entflammbares Gas oder Flüssigkeit gibt. Dies kann zu Feuer oder Explosion führen.
• Wenn das Stromkabel beschädigt ist, muss es durch den Hersteller oder seinen Dienstleister oder eine ähnlich qualifizierte Person ersetzt werden.
  Die Spezifikationen der Sicherung sind auf der Platine angegeben, wie: AC 250V/5A.
• Fassen Sie nicht mit den Händen in die Luftelnlässe oder -auslässe oder fugen Sie nicht andere Objekte darin ein. Dies kann zu Personenschäden oder Beschädigung am Gerät führen.
  o Berühren Sie die sich schwenkenden Windblätter nicht. Es kann ihre Finger verletzen und die Antriebsteile des Windblattes beschädigen.

Schalten Sie bei Gewitteritte den Hauptstromversorgungsschalter aus, um das Gerat vor Beschädigungen zu schützen.
- Versuchen Sie nicht, die Klimaanlage selbst zu reparieren. Sie konnten verletzt werden oder weitere Fehlfunktionen verursachen.
- Verwenden Sie keine flüssigen oder korrosiven Reinigungsmittel, um das Gerät zu reinigen und schätten Sie kein Wasser oder eine andere Flüssigkeit in das Gerät. Andernfalls können die Kunststoffkomponenten beschädigt werden oder)sagar Stromschlag verursachen.
- Betreiben Sie das Gerät nicht in einem nassen Raum, wie in einem Badezimmer oder einem Waschraum.
- Berühren Sie das Gerät nicht mit nassen oder feuchten Handen oder wenn Sie Barfuß sind.
Ziehen Sie das Gerät nicht am Kabel.
- Entfernen Sie keinen Bestandteil des Geräts, es sei dann, Sie werden von einem autorisierten Techniker dazu angewiesen.
- Bewegen Sie das Gerät nicht, es sei Denn die Stromversorgung wurde getrennt und das Stromkabel ist an der darauf vorgesehenen Wicklung aufgehangen.
- Betreiben Sie das Gerät nicht mit einem beschädigten Stecker oder einer losen Buchse.
- Rohre, die an ein Gerät angeschlossen sind, sollen keine Entzündungsquelle aufweisen.
- Vor Reinigungs- oder Wartungsarbeiten aus der Steckdoseziehen.
- Verwenden Sie keine Anleitungen, um den Abtauvorgang zu beschleunigen oder zu reinigen, außer solche, die durch den Hersteller empfohlen werden. Das Gerät soll in einem Raum ohne kontinuierliche, betriebliche Entzündungsquellen (beispelsweise: offene Flammen, ein betriebliches Gasgerät oder ein betriebliches Elektroheizgerät) gelagert werden. Nicht durchstoßen oder verbrennen. Seien Sie sich bewusst, dass Kühmittel keinen Duft enthalten konnen.
Das Gerät soll die Isolierung eines Fehlerstromschutzschalters (RCD) mit einem Restbetriebsstrom, der nicht 30 mA

übersteigt, angeben.

• Dieses Gerät ist für die Verwendung im Haushalt und ähnlichen Anwendungen wie

• Mitarbeiterkuchen in Shops, Büros und anderen Arbeitsumgebungen;
  Bauernhausern;

• durch Kunden in Hotels, Motels und anderen wohntypischen Umgebungen;
  Bed & Breakfastähnlichen Umgebungen vorgesehen.

Sicherheitsvorkehrungen

WARTUNG

Jede Person, die an Arbeits an oder beim Eindringen in den Kuhlmittelkreislauf beteiligigt ist, sollte ein aktuelles und gültiges Zertifikat einer branchenzertifizierten Untersuchungsbehörde vorweisen können, die ihre Kompetenz zur sicheren Arbeit an Kuhlmitteln gemäß einer branchenweit anerkannten Prüfspezifikation nachweisen kann. Wartungsarbeiten sollenn nur wie nach Empfehlung des Geräteherstellers erfolgen. Wartungs- und Reparaturarbeiten, die die Hilfe anderer erfahrner Mitarbeiter benötigen, sollen unter der Aufsicht der Person, die Fachkenntnisse über die Verwendung von entflammbaren Kuhlmitteln hat, ausgeführt werden.

Wartung

1. Servicing

1) Überprüfung des Bereichs

Vor Beginn der Arbeiten an Systemen mit entflammbaren Kuhlmitteln sind Sicherheitsüberprüfungen notwendig, um zu garantieren, dass ein Entzündungsrisiko minimal ist. Bei Reparatur des Kuhlmittelsystems sollen die folgenden Vorsichtsmaßnahmen eingehalten werden, bevor an dem System gearbeitet wird.

2) Arbeitsablauf

Arbeiten sollen gemäß einem kontrollierten Verfahren abgehalten werden, sodass das Risiko von entzündlichem Gas oder vorhandenem Dampf minimiert wird, während die Arbeit ausgeführrt wird.

3) Allgemeiner Arbeitsbereich

Alle Wartungsmitarbeiter und andere Personen, die in der bisheren Umgebung arbeiten, sollen über die Art der durchgeführten Arbeit unterrichtet werden. Arbeiten in engen Räumen sollen vermieden werden. Der Bereich um den Arbeitsplatz herum sollte abgespert werden. Gehen Sie sicher, dass die Bedingungen innerhalb des Bereichs sichere sind, indem Sie entflammbares Material überprüfen.

4) Überprüfung auf Vorhandensein von

Kuhlmittel

Der Bereich sollte mit einem geeigneten Kuhlmittelerkennungsgerät vor und während der Arbeiten überprüft werden, um zu garantieren, dass der Techniker gegenüber einer möglicherweise entflammbaren Umgebung Beschid wurde. Gehen Sie safer, dass das verwendete Austrittserkennungsgerät bezüglich der Verwendung mit entflammbaren Kuhlmitteln geeignet ist, d. h. keine Funkenbildung, ausreichend verschlossen und eigensicher.

5) Vorhandensein eines Feuerlöschers

Wenn heiBes Wasser durch das Kuhlgerat oder einem damit verbundenen Teil flieBt, soll geeignete Feuerloschausrustung vorhandensein. Halten Sie einen Feuerloscher mit Lolschpulver oder CO2 besoin dem Befullungsbereich bereit.

6) Keine Entzündungsquellen

Keine Person, die Arbeiten bezüglich eines Kühlsystems ausfuhrt, die Arbeiten an der Verrohrung, die entflammbare Kühlmittel enthalten oder enthalten haben, beinhalten, soll Entzündungsquellen in einer Art und Weise verwenden, die zu Feuer- oder Explosionsrisiko führt. Alle möglichen Entzündungsquellen, einschließlich

angezündete Zigaretten, sollen ausreichend welt weg vom Installations-, Reparatur- und Enttermungsbereich gehalten werden, während entflammbares Kühlmittel möglichereweise an die umliegende Umgebung freiogegeben werden kann. Vorder durchzuführenden Arbeiten muss der Bereich um das Gerät herum begutachtet werden, um sicherzugehen, dass keine entflammbaren Gefahren oder Entzündungsrisiken vorhanden sind. Zeichen „Nicht Rauchen" soll sightbar sein.

7) Belüfteter Bereich

Gehen Sie sicher, dass der Bereich im Freien liegt oder das dieser ausreichend beluftet ist, bevor Sie in das System eindringen oder Arbeiten mit Hitze durchführren. Ein gewisser Belüftungsgrad soll weiterhin und während des Zeitaums indemn die Arbeiten ausgeführten werden bestehen. Die Belüftung soll alles freiigegebene Kühlmittel sichere verteilen und diese vorzugsweise extern in die Umgebungsluft ausstehen.

8) Überprüfungen der Kaltetechnik

Da wo elektrische Komponenten ausgetauscht werden, sollen Sie für den entsprechenden Zweck und mit der richtigen Spezifikation angebracht werden. Zu jeder Zeit sollen die Wartungs- und Servicerichtlinien des Herstellers befolgt werden. Kontaktieren Sie im Zweifelsfall die technische Abteilung des Herstellers, um Hilfe zu erhalten folgenden Überprüfungen sollen gegenüber.

Anlagen, die entflammbare Kuhlmittel verwenden, angewendet werden:

Die Befüllungsgröbe entspricht der Raumgroße innerhalb welcher die Kühlmittel enthaltenden Teile installiert sind;
- Der Ventilationsmechanismus und die Auslässe Funktionieren ausreichend und werden nichtephindert;
- Wenn ein indirekter Kuhlkreislauf verwendet wird, soll der zweite Kreislauf auf Kuhlmittel überprüft werden;
Die Kennzeichnung des Gerats ist weiterhin sightbar und leserlich. Kennzeichnungen und Zeichen, die nicht

leserlich sind, sollenkorrigiert werden;

Kuhlmittelrohr und -komponenten sind in einer Position installiert, in der es für sie unwahrscheinlich ist, gegenüber einer Substanz ausgesetzt zu sein, die Kuhlmittel enthaltende Komponenten korrodieren halten kann, es sei Denn die Komponenten sind aus Materialien hergestellt, die inharent wunderständsfähig gegenüber Korrosion sind oder ausreichend gegenüber Korrosion geschützt sind

9) Überprüfungen an elektrischen Geräten

Reparatur und Wartung an elektrischen Komponenten soll erste Sicherheitsüberprüungen und Komponentenuntersuchungsverfahren einschreiben. Wenn ein Fehler besteht, der die Sicherheit beeinträchtigt, soll keine Stromversorgung an den Schaltkreis angelegt werden, bis es befriedigend abgehandelt wurde. Wenn der Fehler nicht那么简单 behoben werden kann, aber es notwendig ist, den Betrieb fortzufahren, soll eine angemessene, kurzfristige Lösung genutzt werden. Dies soll dem Besitzer des Geräts mitgeteilt werden, sodass alle Parteien davon in Kenntnis gesetzt sind. Erste Sicherheitsüberprüungen sollen beinhalten:

• Dass die Kondensatoren entladen sind: Dies soll in einer sicheren Art und Weise durchgefuhrt werden, um einen möglichen Funkenflug zu vermeiden;
• Das keine erregten, elektronischen Komponenten und Verkabelung während der Befüllung, Rückgewinnung und Reinigung des Systems gefährdet sind;
• Das eine kontinuierliche Erdung vorliegt.

2. Reparaturen an abgedichteten Komponenten

1) Während Reparaturen an abgedichteten Komponenten sollen alle Elektroartikel vom Gerät, andemgarbeitetwird, getrenntwerden, bevör eine Entfernung von abgedichteten Abdeckungen, etc. vorgenommen werden kann. Wenn es absolut notwendig ist, eine Stromversorgung zum Gerät während der Wartung zu haben, solle eine durchgängig

Wartung

arbeitende Art von Austrittserkennung sich am kritischsten Punkt befinden, um bei einer potenziell gefährlichen Situation zu warnen.

2) 2) Achten Siealanders Folgendes, um sicherzugehen, dass bei Arbeiten an elektrischen Komponenten das Gehäuse nicht in einer Art und Weise geändert wird, dass das Schutzniveau beeinträchtigt wird. Dies soll Kabelschäden, übermäßige Anzahl an Anschlüssen, nicht nach originaler Spezifikation hergestellte Terminals, Beschädigung an Dichtungen, falsche Anbringung von Anschlüssen, etc. beinhalten.

Gehen Sie whisper, dass das Gerät sich angebracht ist. Gehen Sie whisper, dass die Dichtungen und die Dichtungsmaterialien sich nicht so verschlechtert haben, dass sie nicht mehr dem Zweck dieren, den Eintritt von entflammbaren Umgebungen zu verhindern. Ersatzteile sollen gemäß den Spezifikationen des Herstellers entsprechen.

Die Verwendung von Silikondichtmitteln kann die Effektivität einiger Arten von Austrittserkennungsgeräten unterbinden. Eigensichere Komponenten müssen nicht isoliert werden, bevor an ihren garbeitet wird

3. Reparaturaneigensicheren Komponenten

Wenden Sie keine permanent induktive oder Kapazitätslasten an den Stromkreis an, ohne sicher zu geben, das dies nicht die zulässige Spannung und Stromstärke überschreiben wird, die für das verwendete Gerät erlaubt ist. Eigenschere Komponenten sind die einzigen, an denen gearbeitet werden kann, während sie erregt sind und eine entflammbare Umgebung vorhanden ist. Das Prüfgerät soll den richtigen Nennwert aufweisen. Ersetzen Sie nur Komponenten mit Teilen, die durch den Hersteller angegeben sind. Andere Teile konntenazo führen, dass sich das Kühlmittel in der Umgebung bei einem Austritt entzündet.

4. Verkabelung

Überprüfen Sie, dass die Verkabelung keiner Abnutzung, Korrosion, übermäßig Druck,

Vibration, scharfen Kanten odereineranderen, sich negativ auswirkenden Umgebung ausgesetzt ist. Die Überprüfung soll auch die Effekte der Alterung oder kontinuierlicher Vibration von Quellen wie Kompressoren oder Ventilatoren einbeziehen.

5. Erkennung entflammbarer Kuhlflüssigkeiten

Unter keinen Umständen dürfen mögliche Entzündungsquellen verwendet werden, wenn nach Kühlflüssigkeitsaustritten gesucht oder diese erkannt werden sollen. Ein Halid-Schweibbrenner (oder ein anderes Suchgerät, dass eine offene Flamme verwendet) soll nicht verwendet werden.

6. Austrittserkennungsmethoden

Die folgenden Austrittserkennungsmethoden werden als vertretbar für Systeme angesehen, die entflammbare Kühlmittel enthalten. Elektronische Austrittssuchgeräte sollen verwendet werden, um entflammbare Kühlmittel zu entdecken. Die Empfindlichkeit kann nicht angemessen sein oder benötigt eine erneute Kalibrierung. (Erkennungsgeräte sollen in kühlmittelfreier Umgebung kalibriert werden.)Gehen Siesicher,dass das Suchgerät keine potentielle Entzündungsquelle ist und für das verwendete Kühlmittel geeignet ist. Das Austrittserkennungserät soll als Prozentsatz des LFL des Kühlmittels eingestellt und zum eingesetzten Kühlmittel kalibriert werden. Der entsprechende Prozentsatz an Gas (maximal 25% ) wird dann bestätigt. Austrittserkennungsflüssigkeiten sind zur Verwendung mit den meisten Kühlmitteln geeignet. Aber die Verwendung von Reinigungsmitteln mit Chlor soll vermieden werden, da Chlor mit dem Kühlmittel reagieren kann und die Kupferleitungen korrodiert. Wenn ein Austritt vermutet wird, sollen alle offen den Flammen entfernt / gelöscht werden. Wenn ein Austritt von Kühlmittel gefunden wird, das Loten erfordert, soll das gesamte Kühlmittel vom System abgelassen oder (durch Absperrung der Ventile) in einem Teil des Systems, das nicht Teil des Austrittes ist, isoliert werden. Mit Sauerstoff angereicherter Stickstoff (OFN) soll dann durch das System vor und nach dem Lötvorgang gesplült

Wartung

werden.

7. Entfernung und Entleerung

Wenn in den Kühlkreislauf für Reparaturzwecke eingedrungen wird - oder aus einem anderen Grund - sollen gängige Verfahren verwendet werden. Allerdings ist es wichtig, dass bewährte Methoden befolggt werden, da Entflammarkeit berücksichtigt werden muss. Befolgen Sie das folgende Verfahren:

Kuhlmittel entfernen;
- Kreislauf mit Schutzgas durchspüssen;
- Entleeren;
- Erneut mit Schutzgas durchspullen;
- Offnen Sie den Kreislauf durch schneiden oder loten.

Die Kältemittelfüllung soll in den richtigen Nachfüllzylindern zurückgewonnen werden. Das System soll mit OFN "durchgesplift" werden, um das Gerät sicher zu machen. Es kann sein, dass dieser Vorgang mehrere Male wiederholt werden muss. Drucklift oder Sauerstoff soll für diese Aufgabe nicht verwendet werden. Die Durchspülung soll durch Unterbrechung des Vakuums im System mit OFN und einer weitergehenden Befüllung, bis der Arbeitsdruck erreicht wird erreicht werden, um es dann in die Umgebungsluft abzugeben und letztlich zum Vakuum zusückkehren. Diese Vorgang soll wiederholt werden, bis kein Kühlmittel mehr im System vorhanden ist. Wenn die letzte OFN-Befüllung verwendet wird, soll das System bis zum Luftdruck entlüftet werden, um Arbeiten daran zu erhögenden. Diese Vorgang ist absolut notwendig, wenn Lötarheiten an der Verrohrung erfolgen sollen. Gehen Sie safer, dass der Auslauf der Vakuumpumpe sich nicht in der Höhe einer Entzündungsquelle befindet und dass Belüfung vorhanden ist.

8. Befüllungsverfahren

Zusätzlich zuherkommlichen Befullungsverfahren sollen die folgenden Bestimmungen befolggt werden.

• Gehen Sie sicher, dass Verschmutzung über verschiedene Kühlmittel nicht auftritt, wenn eine Befüllungsausrüstung verwendet wird. Schläuche oder Leitungen sollen so kurz wie möglich sein, um die Menge an Kühlmittel, die darin enthalten ist, zu minimieren.

Zylinder sollen aufrecht gehalten werden.
- Gehen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kühlmittel befüllen.
- Kennzeichnen Sie das System, wenn die Befüllung abgeschlossen ist (wenn dies noch nicht erfolgt ist).
- Achten Sie entsprechers darauf, das Kühlsystem nicht zu überfüllen.

Vor einer erneuten Befüllung des Systems, soll es mit OFN auf Druck getest werden. Das System soll auf Austritt bei Abschluss der Befüllung aber vor Inbetriebnahme getest werden. Ein nachträglicher Austrittstest soll ausgeführten werden, bevor der Standort verlassen wird.

9. Außerbetriebnahme

Bevor these Verfahren ausgewührt wird, ist es wichtig, dass der Techniker vollständig mit dem Gerät und all seinen Details vertraut ist. Es ist ein empfehlenes, bewährtes Verfahren, dass alle Kühlmittel sich zurückgewonnen werden. Bevor die Aufgabe ausgewührt werden kann, soll eine Öl- und Kühlmittelprobe für den Fall entnommen werden, dass eine Analyse vor der Wiederverwendung der wiedergewonnenen Kühlmittel erforderlich ist. Es ist wichtig, dass elektrischer Strom verfügbar, ist, bevor die Aufgabe begonnen wird.

a. Machen Sie sich mit dem Gerät und seinem betrieb vertraut.
b. Isolieren Sie das System elektrisch.
c. Bevor Sie mit dem Verfahren beginnen, gehen Sie sicher, dass:

1) Mechanische Bearbeitungsausrüstung verfügbar ist, wenn diese für die Bearbeitung der Kühmittelzylinder erforderlich ist; 2.) Die gesamte persönliche Schutzausrüstung verfügbar ist und richtig verwendet wird; 3.) Der Rückgewinnungsvorgang zu jeder Zeit durch eine sachkundige Person überwacht wird;
Rückgewinnungsausrüstung und Zylinder entsprechen den geeigneten Standards.
d. Pumpen Sie das Kuhlmittelsystem, falls也可能, ab.
e. Wenn ein Vakuum nicht möglich ist, erstellen Sie einen Verteiler, sodass das Kuhlmittel von verschiedene Teilen des Systems aus entfernt

werden kann.

f. Gehen Sie sicher, dass der Zylinder sich auf den Waagen befindet, bevor die Rückgewinnung ausgeführrt wird.

g. Starten Sie das Rückgewinnungsgerät und betreiben Sie es gemäß den Herstelleranweisungen.
h. Überfüllen Sie keine Zylinder. (Nicht mehr als 80% Befüllung mit Flüssigkeit).
i. Überschreiben Sie nicht den maximalen Arbeitsdruck des Zylinders, auch nicht kurzfristig.
j. Wenn die Zylinder richtig befüllt wurden und der Vorgang abgeschlossen ist, gehen Sie sicher, dass die Zylinder und das Gerät vom Standort sofort enternt werden und alle Isolationsventile am Gerät abgespeirt sind.
k. Zurückgewonnen Kuhlmittel soll nicht in ein anderes Kuhlsystem eingelassen werden, es sei dessen, es wurde gereinigt und überprüft.

Die Identifizierung sollt getätigt werden nach dem Gerät verschrottet ist und die Kühlmittel entleert wurden. Die Identifikation sollte das Datum und Bestätigung enthalten. Gehen Sie sicher, dass die Identifikation auf dem Gerät die entflammbaren Kühlmittel in thisem Gerät wiedergeben kann.

10. Kennzeichnung

Das Gerät soll gekennzeichnet werden, indem angegeben wird, dass es außer Betrieb genommen wurde und von Kühlmittel geleert wurde. Die Kennzeichnung soll Datum und Unterschrift aufweisen. Gehen Sie safer, dass Kennzechnungen auf dem Gerät vorhanden sind, die angeben, dass das Gerät entflammbares Kühlmittel enthalt.

11. Rückgewinnung

Wenn Kuhlmittel aus einem System entfernt wird, entweder aus Wartungs-oder Außerbetriebnahmegründen, ist es ein empfohlenes, bewährtes Verfahren, dass alle Kuhlmittel sicher entfernt werden. Gehen Sie bei Übertragung des Kuhlmittels in die Zylinder sicher, dass nur geeignete Kuhlmittelrückgewinnungszylinder verwendet werden. Gehen Sie sicher, dass die richtige

Anzahl an Zylindern zur Erfassung der gesamten Systembefüllung verfügbar sind. Alle zu verwendenden Zylinder sind für das rückgewonnene Kühlmittel bestimmt und für diesen Kühlmittel (d. H. spezielle Zylinder für die Rückgewinnung von Kühlmittel) gekennzeichnet. Zylinder sollen vollständig mit Überdruckventil und damit verbundenen Absperrklappen inugen Betriebszustand sein. Leere Rückgewinnungszylnder werden entleert und, falls möglich, bevor eine Rückgewinnungstattfindet, gekühlt. Das Rückgewinnungsgerät soll sich in gutter Betriebsbereitschaft mit einer Reihe von Anweisungen, welche die Ausrüstung enthalt, die verfügbar ist und soll für die Rückgewinnung von entflammbaren Kühlmitteln geeignet sein, befinden. Zusätzlich dazu soll ein Satz an kalibrierten Waagen und in gutter Betriebsbereitschaft verfügbar sein. Schläuche sollen vollständig sein, ohne austrittsfreiTE Trennkupplungen und sich in gutter Betriebsbereitschaft befinden. Überprüfen Sie vor Verwendung des Rückgewinnungsgeräts, dass es sich in zufriedenstellender Betriebsbereitschaft befindet, ordnungsgemäß gewartet wurde und dass alle damit verbundenen elektrischen Komponenten abgedachtet sind, um Entzündung im Fall eines Kühlmittelaustritts zu vermeiden. Kontaktieren Sie bei Zweifeln den Hersteller. Das zurückgewonnene Kühlmittel soll zum Kühlmittelfieferanten in dem richtigen Rückgewinnungszylnder zurückgegeben und die relevante Abfallübertragungsmitteilung (Waste Transfer Note) bearbeitet werden. Mischen Sie die Kühlmittel nicht in den Rückgewinnungsgeräten undyersondere nicht in Zylindern. Wenn Kompressoren oder Kompressoröl entwickelten werden, gehen Sie sicher, dass sie bis auf ein vertretbares Niveau entleert wurden, um safer zu gehen, dass entlammbares Kühlmittel nicht innerhalb des Schmiermittels verbleibt. Der Entleerungsvorgang soll vor der Rückgabe des Kompressors an die Lieferanten erfolgen. Es soll nur elektrische Hezung an das Kompressorgehäuse angewandt werden, um diesen Vorgang zu beschleunigen. Wenn das Öl vom System abgelassen wird, soll dies safer geschehen.

Bedeutung der durchgestriichenen, fahrbaren Mülltonne: Entsorgen Sie elektrische Geräte nicht als unsortierten Kommunalabfall, verwenden Sie Rücknahmestellen.

Kontaktieren Sie ihre örtliche Regierung für Informationen bezüglich der verfügbaren Rücknahmesysteme. Wenn elektrische Geräte auf Mülldeponien oder -halden entsorgt werden, konnen gefährliche Substanzen in das Grundwasser eindringen und so in die Lebensmittelkette gelangen, was zu einer Schädigung ihrer Gesundheit und Wohlbefinden führt. Bei Ersatz von alten Geräten mit neuen, ist der Handler gesetzlich verpflichtet Ihr altes Gerät zur Entsorgung wichtens kostenfrei zurückzunehmen.

Das Produkt enthalt fluorierte Treibhausgase, die durch das Kyoto-Protokoll abgedeckt sind. Die fluorierten

Treibhausgase sind in der hermetisch verschlossenen Ausrüstung enthalten.

Installationen, Services, Wartungen, Reparaturen, Überprüfungen auf Austritte oder Außerbetriebnahmeausrüstung und Produktrecycling sollen durch natürliche Personen erfolgen, die relevante Zertifikate besitzen.

Wenn das System ein Austrittserkennungssystem installiert hat, sollen den Austrittsüberprüungen weniger als 12 Monate ausgeführten werden, um zu garantieren, dass das System ordnungsgemäß Funktioniert.

Wenn am Produkt Austrittsüberprüfungen durchgeführt werden müssen, sollen der Untersuchungszyklus spezifiziert und die Aufzeichnungen über die Austrittsüberprüungen bestimmt und gespeichert werden.

TEILEBESCHREIBUNG

Mobile Klimaanlage

Oberer Lufteinlass
Untere Schale Ablassöffnung

Fernbedienung

Machen Sie sich vor Verwendung ihrer neuen Klimaanlage mit dessen Fernbedienung vertraut. Im Folgenden wird eine kurze Einführung in die Fernbedienung gegeben. Für Anweisungen über die Bedienung ihrer Klimaanlage, siehe Abschnitt Betrieb dieser Bedienungsanleitung.

INSTALLATION

AuswahldesbestenStandorts

Der Standort ihrer Anlage muss die folgenden Anforderungen erfüllen:

Installieren Sie die mobile Klimaanlage an einem flachen und geräumigen Standort, an dem die Luftausfälle nicht blockiert werden.
- Ein Mindestabstand von 30 cm von den Wänden oder anderen Hindernissen sollene eingehalten werden.
- Ein unbener Boden kann zusätzliche Gerausche oder Vibration hervorrufen oder zur Beschädigung am Gerät führen.

Hinweis

Alle Bilder in dieser Bedienungsanleitung dieren nur zur Veranschaulichung. Ihr Gerät kann sich leicht davon untersuchen.

Das Gerät kann über das Bedienfeld auf dem Gerät oder mit der Fernbedienung gesteuert werden. Für weitere Angaben sieh Sie sichitte die Anweisungen zur Fernbedienung, die mit dem Gerät gefelwert werden, an

Zubehör

Teile Beschreibung Menge
	Abluftrohr 1 Stk.
	Adapter A (Geräteseite) 1 Stk.
	Adapter B (Außenseite) 1 Stk.
	Fensterschieber-Kit 1 Stk.

Rohrvorbereitung

Verbinden Sie das Abluftrohr mit dem Adapter des Fensterschieber-Kits und sichern Sie es mit den elastischen Schleifenadaptern.

Installation

Installation des Abluftrohrs

Verbinden Sie das Abluftrohr mit dem Luftauslassstecker auf der Rückseite des Gerats. Schieber den Sie Adapter A nach unten, bis er einrastet.

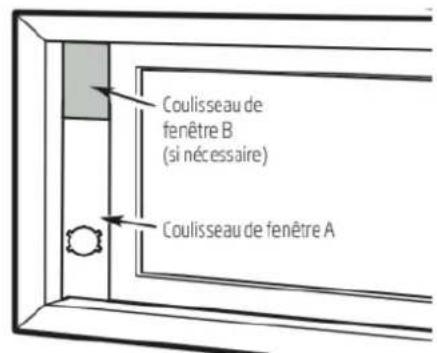

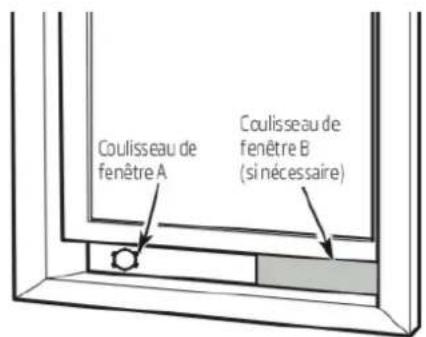

Vorbereitung Fensterschieber-Kit

Passen Sie die Länge des Fensterschieber-Kits an.

Wenn das Abluftrohr und der Fensterschieber-Kit bereit sind, wahlen Sie eine der Installationsmethoden aus, um sie zu verbinden.

Installation des Fensterschieber-Kits

Entfernen Sie das Gerät mit dem eingepackten Abluftrohr geben dem Fenster und verbinden Sie dann den Adapter oder das Abluftrohr mit dem Fenster.

Hinweis: Decken Sie das Loch mit der Adapterkappe ab wenn es nicht verwendet wird.

Hinweis

Um einen ordnungsgemäßen Betrieb zu gewährleisten, überziehen oder biegen Sie den Schlauch nicht. Achten Sie darauf, dass Sie auf keine Hindernisse stoffen, die sich in der Nähe der Ablaufleitung (weniger als 50~cm ) befinden, um den optimalen Betrieb des Auslasssystems zu garantieren. Alle Abbildungen in dieser Bedienungsanleitung sind nur zu Veranschaulichungszwecken dargestellt. Ihr Klimaanlage kann sich leicht davon untersicken.

BETRIEB

Bedienfeld

E	Ein/Aus Ventilator Einstellung +	A
L	Zeitschaltuhr Modulation -	√
	Ruhemodus Schwenk LED-Anzeige

Strom (EIN/AUS)

Drucken Sie diese Taste, um sicherzugehen, dass das Gerät in Betrieb ist oder angehalten wird.

Funktion Zeitschaltuhr

Drücken Sie die Taste Zeitschaltuhr und das Licht der Zeitschaltuhranzeige erleuchtet. Drücken Sie die Taste (+) oder (-), um die gewünschte Zeit einzustellen. Die Zeit kann innerhalb eines Bereichs von 1 Stunde zur Stunde angepasst werden.

Funktion MODUS

Drücken Sie die Taste MODUS, um den gewünschten Betriebsmodus einzustellen. Jedes Mal, wenn Sie die Taste MODUS drücken, erleuchtet die Betriebsmodusanzeige, um anzuzeigen, welche ausgewähl ist: Automatisch, Kühlen, Trocknen und Ventilator.

Einstellungstaste (+) und (-)

Jedes Mal, wenn die Taste + oder - gedrück wird, wird die eingestellte Temperatur um 1^ erhöht oder verringgert. Die Temperatureinstellung reicht von 15^ bis 31^ .

Funktion Schwenken

Drücken Sie die Taste Schwenken, um die Blätter automatisch nachiben und unter bewegen zu halten.

Betrieb

Fan function

Drucken Sie diese Taste, um in den Ruhemodus zu gelangen.

LED-Anzeige

Zeigt die eingestellte Temperatur in «°C» sowie die Einstellungen zur automatischen Zeitschaltuhr an. Wenn sich das Gerät im Betriebsmodus Trocknen oder Ventilator befindet, zeigt die Anzeige die Zimmertemperatur an.

Modus Kuhlbetrieb

• Drücken Sie die Taste MODUS in einer Abfolge, bis die Kühlanzeige erleucht.
• Stellen Sie die gewünschte Temperatur mit den Tasten (+) oder (-) ein.
• Drucken Sie die Taste VENTILATOR, um die Ventilatorgeschwindigkeit einzustellen.

Modus Trocknungsbetrieb

• Drucken Sie die Taste MODUS in einer Abfolge, bis die Kühlanzeige erleucht.
• Die Temperatureinstellung und die Ventilatorgeschwindigkeit kann nicht angepasst werden. Die Temperatureinstellung und die Ventilatorgeschwindigkeit ist niedrig.
• Schlieben Sie die Fenster und Türen für den besten Entfeuchungseffekt.
• Installieren Sie das Abluftrohr nicht am Fenster.

Modus automatischer Betrieb

• Drücken Sie die Taste MODUS in einer Abfolge, bis die automatische Anzeige erleucht.
• Wenndie automatische Funktion in Betrieb ist, wird die Klimaanlage den Kuhl- und Ventilatorbetrieb gemäß der Einstellung der gewünschten Temperatur auswahlen.

Modus Ventilatorbetrieb

• Drucken Sie die Taste MODUS in einer Abfolge, bis die Ventilatoranzeige erleucht.
• Drucken Sie die Taste VENTILATOR, um die Ventilatorgeschwindigkeit einzustellen.
  Die Temperatureinstellung kann nicht angepasst werden.
• Installieren Sie das Abluftrohr nicht am Fenster.

Modus Betrieb der Zeitschaltuhr

• Wenn die Klimaanlage ausgeschelt ist, drücken sie die Taste Zeitschaltuhr, um das Gerät zu aktivieren und stellen sie die Zeitschaltuhr auf AUS, sodass das Aus-Anzeigelicht erleuchtet.
• Drücken Sie die Tasten (+) und (-), um die Zeitschaltuhr ein- oder auszuschalten
• Wenn das Gerä eingeschaltet ist, drücken Sie die Taste, um die Zeitschaltuhr auszuschalten.
• Wenn das Gerä ausgeschaltet ist, drücken Sie die Taste, um die Zeitschaltuhr einzuschalten.

Modus Ruhezustand

• Drücken Sie diese Taste, um in den Ruhemodus zu gelangen, welchen das Gerät nach 6 Stunden kontinuierlichem Betrieb verlässt und zum vorherigen Status zurückkehrt.
  Die Temperatur wird sich um 1^ nach 60 Minuten und 2^ nach 120 Minuten erhöhen.

Abwasser

• Entfernen Sie im Modus Entfeuchtung die obere Ablassschraube von der Rückseite des Geräts. Bringen Sie den Ablassschlauch am Loch an. Platzieren Sie das andere Ende des Schlauches

Betrieb

im Abflussweg oder anderen Abflussbereichen.

• Wenn das von Ihnen gekaufte Gerät die Pumpen-Ablassöffnung wie unter gezeigt aufweist, halten Sie das Wasseritte wie folgt ab: Entfernen Sie die Pumpen-Ablassschraube von der Rückseite des Geräts und bringen Sie den Ablassschlauch an das Loch an. Platzieren Sie das andere Ende des Schlauches im Abflussweg oder anderen Abflussbereichen.
• Wenn der Wasserstand der unteren Schale das vorher bestimme Niveau erreicht, zeigt der digitale Anzeigenbereich „E4" an und das Anzeigelicht für WASSER VOLL erleuchtet. Bewegen Sie das Gerät vorsichtig zu einer Ablassstelle, entfern den Sie die untere Ablassschraube und halten Sie das Wasser ab. Bringen Sie die untere Ablassschraube erneut an und starten Sie das Gerät erneut, bis das Symbol E4 erlischt. Wenn der Fehler weiterhin auftritt, rufen Sie den Service an.

WARTUNG

WARNING

• Vor der Reinigung der Klimaanlage muss diese abgeschaltet werden und der Strom muss für mehr als 5 Minuten getrennt werden. Andernfalls kann ein Risiko von Stromschlag auftreten.
• Verwenden Sie kein Benzin, Benzol, Verdünner oder andere Chemikalien oder flüssige Insektizide an der Klimaanlage, da diese Substanzen Farbe abblättern, zur Rissbildung führen oder Verformung von Kunststoffeilen verursachen können.
• Versuchen Sie nie das Gerät zu reinigen, indem Sie direkt Wasser über eine der Oberflächenbereiche gießen, da dies zur Verschlechterung der elektrischen Komponenten und Isolierung führen kann.

Reinigen des Luftfilters

• Achten Sie daraufuf, dass der Stecker der Klimaanlage aus der Steckdose gezogen ist.
• Entnahmen Sie den Luftfilter. Verwenden Sie einen Staubsauger oder Wasser, um den Filter zu reinigen. Falls der Filter stark verschmutzt ist (z. B. mit fettigem Schmutz), reinigen Sieihn mit warmem Wasser (unter 40 oC) mit einem milden Reinigungsmittel. Bringen Sie den Filter zum Trocknen an die Luft und stellen Sieihn in den Schatten.
• Reinigen Sie den Luftfilter alle 2
  Wochen bzw. alle 100 Betriebsstunden.
• Bauen Sie den trockenen Filter wieder in umgekehrter Reihenfolge ein. Setzen Sie die Filterabdeckung wieder in Position ein.

Reinigung des Geräts

• Wenn das Gerät verunreinigt ist, reinigen Sie es leicht mit einem gewrungenen Tuch und lauwarmen Wasser unter 40^ .

Lagerung

Leeren Sie den Wasserauffangbehälter nach den Anweisungen im vorherigen Abschnitt.
- Betreiben Sie das Gerät im Modus Ventilator für 12 Stunden in einem warmen Raum, um es zu trocknen und Schimmelbildung zu vermeiden.
- Schalten Sie das Gerät ab undziehen Sie die Stecker ab.
- Reinigen Sie den Luftfilter gemäß den Anweisungen des vorherigen Abschnitts. Installieren Sie den getrockneten und gereinigten Filter, bevor Sie das Gerät einlagern.
- Entfernen Sie die Batterien aus der Fernbedienung
- Gehen Sie sicher, dass Sie das Gerät an einem dunklen und kühlen Ort lagern. Direkte Sonneneinstrahlung oder extreme Hitze können die Lebensdauer des Geräts verkurzen.

Hinweis

Staub kann am vorderen Bedienfeld mit einem ölfreiem Tuch entfern oder mit einem Tuch, dass mit einer Lösung warmen Wassers und milder Spülmittel befeucht ist, abgewaschen werden. Gründlich abspulen und abwischen. Verwenden Sie nie starke Reinigungsmittel, Wachs oder Glanz an der Vorderseite des Geräts. Gehen Sie safer, das Tuch auszuwringen, bevor Sie das Bedienfeld abwischen. Überschüssiges Wasser in oder um das Bedienfeld herum kann das Gerät beschädigen

FEHLERBEHEBUNG

Um Ihnen die Kosten für einen Service-Anruf zu ersparen, probieren Sieitte zuerst die Vorschlage weiter unter aus, um zu sehen, ob Sie Ihr Problem ohne Hilfe von AuBen beheben konnen.

Problem Grunde Lösungen
Gerät schaltet sich nicht ein, wenn die Taste EIN/AUSgedrückt wird	Fehlercode «E4».	Schalten Sie das Gerät aus und halten Sie das Kondenswasser ab.
	Netzteil Funktioniert nicht Überprüftufen Sie das Stromkabel.
Gerät sofort aussalten.	Im Modus Kühlung: die Raumtemperatur ist niedriger als die eingestellte Temperatur.	Neue Temperatur einstellen.
	Das Abluftrohr ist blockiert oder nicht richtig installiert.	Schalten Sie das Gerät aus und installieren Sie das Abluftrohr ordnungsgemäß oder reinigen Sie es.
Es kommt Wind aus dem Gerät, aber der Kühleffekt ist schlecht.	Der Luftfilter wird durch Staub blockiert.	Reinigen Sie den Luftfilter.
	Kühlkapazität ist unzureichend.	Bestätigten Sie die erforderliche Kühlkapazität mit ihrem Händler erneut.
	Schalten Sie die Klimaanlage in einem sehr warmen Raum ein.	Lassen Sie zusätzliche Zeit, um angestaute Wärme an Wänden, der Decke, Boden und Möbel zu entfernen.
	Der Luftinlass oder -auslass des Geräts ist blockiert.	Entfernen Sie Hindernisse.
	Der Raum ist zu groß.	Bestätigten Sie die erforderliche Kühlkapazität mit ihrem Händler erneut.
	Die Türen oder Fenster sind offen.	Schreiben Sie die Türen und Fenster.
Gerät gibt zu了许多 Gerausche oder Vibration von sich.	Der Boden ist nicht etwa oder nicht flach genug.	Stellen Sie das Gerät auf einen flichen, ebenen Boden, falls möglich
	Der Luftfilter wird durch Staub blockiert.	Reinigen Sie den Luftfilter.
Wasseraustritt Die untere Schäle ist voll..	Schalten Sie das Gerät aus und halten Sie das Kondenswasser ab.

Hinweis

Das Design und die Spezifikationen unterliegen Änderungen ohne Ankündigung, um das Produkt zu verbessern. Kontaktieren Sie den Handler oder Hersteller für weitere Informationen.

Alle Aktualisierungen der Bedienungsanleitung werden auf die Service-Website hochgeladen.

BitteziehenSiedieseseSeitezurate,umauf dieaktuellsteVersionzuzugreifen.

Energieeffizienz

Die energetische Einstufung für diesen Gerät basiert auf einer Anlage, die ein nicht expandiertes Abluftrohr ohne Fensterschieber-Adapter (wie im Abschnitt Installation dieser Bedienungsanleitung angegeben) verwendet.

Technisch Angaben

Modellname DOM415
Elektrische Klasse Klasse 1
Spannung/ Freqenz (V/Hz) 220-240V~50Hz
Kühlmittel R290
Gesamtmenge an Kühlmittel (g) 200
Kühlkapazität (Btu/Std.) 9000
Kühlkapazität (W) 2600
Leistungsaufnahme Kühlung (W) 950
Energieeffizienverhältnis (EER rated) 2,7
Stromverbrauch im Standby-Modus (W) 0,98
Entfeuchungskapazität (l/Std.) -
Luftdurchflussvolumen (m3/Std.) 360
Schalldruckpegel dB(A)	65
	54
Energieeffizienz	A
Gerätegewicht - verpackt (kg)	23
Paketmaße (LxHxB)	410x410x870
Mind. Erforderliche Flüche (m2)	9,6
Potential auf globale Erwärzung (kg CO2 eq)	3

Importiert durch:

DELTA

BP61071

67452 Mundolsheim

Frankreich

Anleitung zur Verbindungsherstellung über WLAN

1. Laden Sie die App TUYA SMART (Android/ iOS) auf Ihr Smartphone oder ein anderes Gerät herunter.

Powered By

Intelligence Inside

1. Versetzen Sie das Gerät in den Standby-Modus.
2. Dieses Gerät unterstützt nur 2,4 GHz WLANs.itte stellen Sie sicher, dass Ihr WLAN entsprechend ausgelegt ist.
3. Drücken Sie diese Einstellungstaste () für 5 Sekunden, bis Sie einen Piepton horen. Die WLAN-Anzeige blinkt schnell auf, wenn das WLAN verbunden werden kann. Falls die WLAN-Anzeige nicht aufblinkt, versuchen Sie den Vorgangitte erneut.
4. Wenn die WLAN-Anzeige aufblinkt, öffnen Sie die TUYA SMART-App und wahren Sie im Menu „großes Haushaltsgerät" und dann „Klimaanlage" aus. Folgen Sie den Anweisungen der App, bis das Gerät mit dem WLAN-Netzwerk verbunden ist.

Hinweis

Wenn das Gerät mit einem anderen Netzwerk verwendet wird, ist eine neue Konfiguration erforderlich. Sie können über die TUYA SMART-App die Fernverwaltung des Geräts mit ihrer Familie oder Freunden teilen.

MANUALE DELL'UTENTE

Grazie!
