GEBRUIKSAANWIJZING DVM854 VELLEMAN

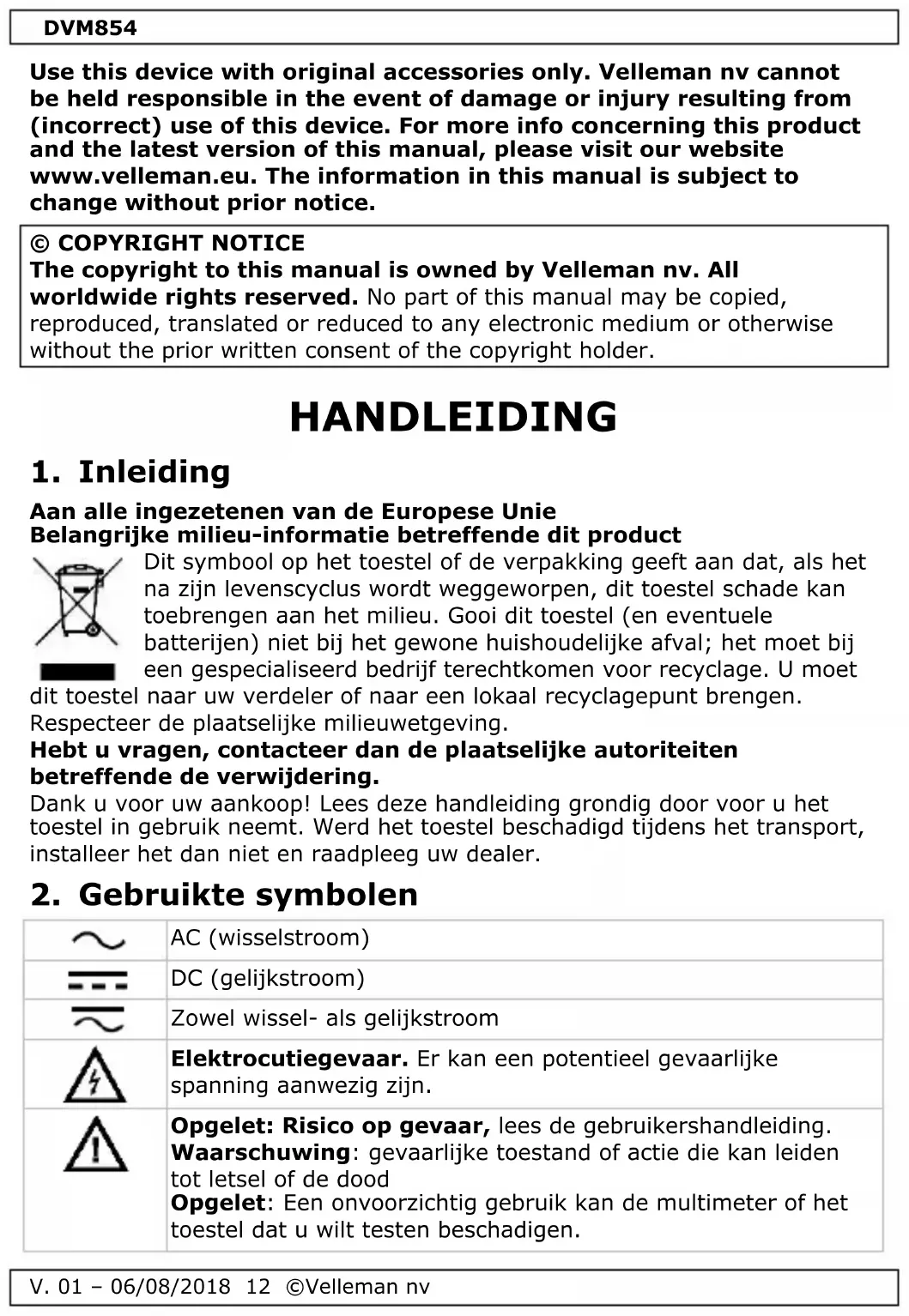

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Gebruikte symbolen

Zowel wissel- als gelijkstroom

Elektrocutiegevaar. Er kan een potentieel gevaarlijke spanning aanwezig zijn.

Opgelet: Risico op gevaar, lees de gebruikershandleiding. Waarschuwing: gevaarlijke toestand of actie die kan leiden tot letsel of de dood Opgelet: Een onvoorzichtig gebruik kan de multimeter of het toestel dat u wilt testen beschadigen.DVM854

Dubbele isolatie (klasse II-bescherming)

3. Algemene richtlijnen

Raadpleeg de Velleman

service- en kwaliteitsgarantie achteraan deze handleiding.

Dit symbool betekent Instructies lezen Het niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.

Dit symbool betekent Gevaar Gevaarlijke toestand of actie die kan leiden tot letsel of de dood

Dit symbool betekent Risico op gevaar/schade Risico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood

Dit symbool betekent Opgelet; belangrijke informatie Het niet in acht nemen van deze informatie kan leiden tot een gevaarlijke toestand.

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding. Opmerking: zie waarschuwing op de achterkant van het toestel

Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur komen. Dit om meetfouten en condensvorming te vermijden.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.DVM854

Toestel met vervuilingsgraad 2. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik. Zie §8 Vervuilingsgraad.

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Dit toestel valt onder installatiecategorie CAT III. Zie §7 Overspanning-/installatiecategorie.

Lees het addendum en deze handleiding zorgvuldig door. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen. Ontkoppel de meetsnoeren van de aansluitingen voor het onderhoud of de reiniging. Voor informatie over het vervangen van de batterijen en de zekering, zie §11 Batterijen en zekeringen vervangen. Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig de meter enkel met een vochtige doek en een zachte detergent.DVM854

V. 01 – 06/08/2018 15 ©Velleman nv

5. Tijdens het gebruik

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning. Overschrijd nooit de grenswaarden. Deze waarde wordt afzonderlijk in de technische gegevens van elk meetbereik vermeld. Raak geen ongebruikte aansluitingen aan wanneer de meter gekoppeld is aan een meetcircuit. Gebruik de meter nooit voor CAT II-installaties bij spanningsmetingen die de veiligheidsmarge van 500 V boven het massapotentiaal (kunnen) overschrijden. Gebruik de meter nooit voor CAT III-installaties bij spanningsmetingen die de veiligheidsmarge van 300 V boven het massapotentiaal (kunnen) overschrijden. Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting niet op voorhand kent. Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait. Wanneer u metingen uitvoert op een tv of een schakelende voeding, mag u niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen. Wees uiterst voorzichtig bij metingen > 60 VDC of > 30 VAC rms. Houd tijdens metingen uw vingers achter de beschermingsrand van de meetpennen. Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

6. Algemene omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

Sluit het rode meetsnoer (+) aan op deze bus om spanning en weerstand te meten.

Sluit het zwarte (-) meetsnoer aan.

7. Overspannings-/installatiecategorie

DMM’s worden opgedeeld volgens het risico op en de ernst van spanningspieken die kunnen optreden op het meetpunt. SpanningspiekenDVM854

V. 01 – 06/08/2018 16 ©Velleman nv

zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn. De bestaande categorieën volgens EN 61010-1 zijn: CAT I Een CAT I-meter is geschikt voor metingen op beschermde elektronische circuits die niet rechtstreeks verbonden zijn met het lichtnet, bv. elektronische schakelingen, stuursignalen… CAT

Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IV- omgeving. Bv. huishoudapparaten, draagbaar gereedschap... CAT III Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II- omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis). CAT

Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter gebruikt moet worden. Waarschuwing: Dit toestel is conform de EN 61010-1 installatiecategorie CAT II 500 V en CAT III 300 V ontworpen. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met spanningen en spanningpieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor metingen tot 500 V in CAT II en tot 300 V in CAT III

IEC 61010-1 specificeert de algemene veiligheidsvoorschriften voor de verschillende omgevingstypes. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van vervuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt kan worden. Vervuilingsgraad

Omgeving zonder, of met enkel droge, niet-geleidende vervuiling. De vervuiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten ruimtes voor)DVM854

Omgeving met enkel niet-geleidende vervuiling. Uitzonderlijk kan tijdelijke geleiding door condensatie voorkomen (bv. huishoudelijke- en kantooromgeving) Vervuilingsgraad

Omgeving waar geleidende vervuiling voorkomt, of droge niet geleidende vervuiling die geleidend kan worden door condensatie. (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met neerslag) Vervuilingsgraad

Omgeving waar frequent geleidende vervuiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijn stof) Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.

Voer geen metingen uit in circuits met spanningen > 500 VDC of > 500 VAC bereik resolutie nauwkeurigheid 200 mV

Beveiliging tegen overbelasting: 500 V DC of AC rms impedantie: 10 MΩ, > 100 MΩ voor 200 mV-bereik

Voer geen metingen uit in circuits met spanningen > 500 VDC of > 500 VAC bereik resolutie nauwkeurigheid 2 V 1 mV ± (0.8 % v.d. uitlezing + 3 digits) 20 V 10 mV 200 V 100 mV 500 V 1 V ± (1.2 % v.d. uitlezing + 3 digits)

Respons gemiddeld, gekalibreerd in rms van een sinusgolf Frequentiebereik: 40 Hz-500 Hz Beveiliging tegen overbelasting: 500 V DC of AC rms Impedantie: 10 MΩDVM854

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is bereik resolutie nauwkeurigheid 200 Ω

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is bereik omschrijving meetvoorwaarde

voorwaartse spanning van de diode bij benadering DC-doorlaatstroom ± 1 mA DC-sperspanning ± 1.5 V

ingebouwde zoemer bij weerstanden < ± 50 Ω nullastspanning ± 0.5 V

Voer geen metingen uit in circuits met spanningen > 500 VDC of > 500 VAC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!DVM854

V. 01 – 06/08/2018 20 ©Velleman nv

1. Schakel het toestel in.

2. Sluit het rode meetsnoer aan op de "V"-bus en het zwarte meetsnoer

3. Druk op “ ” om de AC-meting te selecteren, of druk twee keer op “

” om de DC-meting te selecteren.

4. Sluit de meetsnoeren aan op de meetbron.

5. De meetwaarde wordt samen met de polariteit van de rode meetsnoer

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

1. Schakel het toestel in.

2. Sluit het rode meetsnoer aan op de "V"-bus en het zwarte meetsnoer

4. Sluit de meetsnoeren aan op de weerstand. De meetwaarde wordt op

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Schakel het toestel in.

2. Sluit het rode meetsnoer aan op de "V"-bus en het zwarte meetsnoer

3. Druk op “Ω ” om de diode- of continuïteitsmeting te selecteren.

4. Voor diodemeting, sluit het rode meetsnoer aan op de anode van de

diode en het zwarte meetsnoer op de kathode van de diode. Het voorwaartse spanningsval van de diode wordt op de display weergegeven. Voor continuïteitsmeting, sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt meten. De ingebouwde zoemer weerklinkt als er continuïteit is

10.4 DATAHOLDFUNCTIE

Druk op “HOLD” om de uitgelezen waarde te vergrendelen. Druk nogmaals om te verlaten.DVM854

Houd “ ” gedurende 2 seconden ingedrukt om de achtergrondverlichting in of uit te schakelen. De achtergrondverlichting wordt automatisch uitgeschakeld.

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding. Opmerking: zie waarschuwing op de achterkant van het toestel

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van het meetcircuit en ontkoppel de meetsnoeren voor u de batterijen of zekeringen vervangt.

Plaats een nieuwe batterij wanneer " " op de display verschijnt. Zekeringen moeten slechts zelden worden vervangen en een gesprongen zekering is bijna altijd het gevolg van een menselijke fout. De batterij vervangen: Schakel de meter uit. Verwijder de schroef aan de achterkant van de behuizing en open het batterijvak voorzichtig. Verwijder de oude batterij en plaats een nieuwe. Sluit de behuizing en draai de schroef vast. Batterij: 2x AAA/R03, respecteer de polariteit

12. Problemen en oplossingen

Functioneert het toestel niet meer correct tijdens het meten, dan is de interne zekering defect. Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de batterij regelmatig. (tip: Vermindert de lichtsterkte van de achtergrondverlichting/LCD-display, dan is de batterij bijna leeg). Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.DVM854
