GEBRUIKSAANWIJZING 340026 Sammic

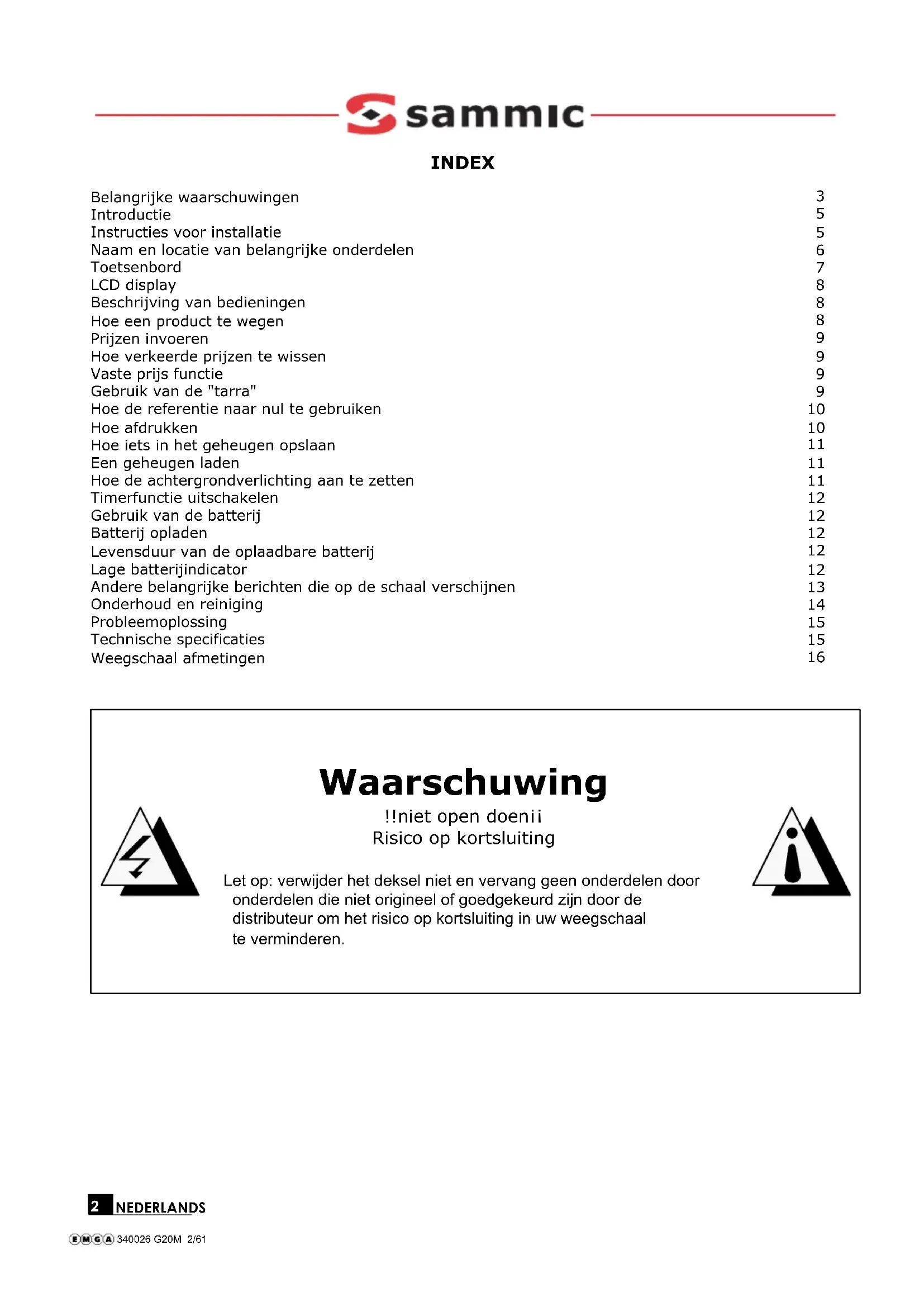

Belangrijke waarschuwingen Introductie Instructies voor installatie Naam en locatie van belangrijke onderdelen Toetsenbord LCD display Beschrijving van bedieningen Hoe een product te wegen Prijzen invoeren Hoe verkeerde prijzen te wissen Vaste prijs functie Gebruik van de "tarra" Hoe de referentie naar nul te gebruiken Hoe afdrukken Hoe iets in het geheugen opslaan Een geheugen laden Hoe de achtergrondverlichting aan te zetten Timerfunctie uitschakelen Gebruik van de batterij Batterij opladen Levensduur van de oplaadbare batterij Lage batterijindicator Andere belangrijke berichten die op de schaal verschijnen Onderhoud en reiniging Probleemoplossing Technische specificaties Weegschaal afmetingen

Waarschuwing !!niet open doen¡¡ Risico op kortsluiting Let op: verwijder het deksel niet en vervang geen onderdelen door onderdelen die niet origineel of goedgekeurd zijn door de distributeur om het risico op kortsluiting in uw weegschaal te verminderen.

1. Als u een probleem hebt met de schaal,

lees dan eerst de garantievoorwaarden

2. Open de weegschaal niet. Uw garantie vervalt

3. Druk nooit op het toetsenbord met scherpe

voorwerpen zoals potloden, pennen, messen, enz.

4. Gebruik een stopcontact van 220 V AC dat

exclusief voor de weegschaal gebruikt wordt om overbelasting of spanningsvariaties te voorkomen.

5. Was de weegschaal nooit met water. dit kan de

elektronische componenten beschadigen. Lees het gedeelte "onderhoud en reiniging" voor meer informatie.

6. Bescherm de weegschaal tegen insecten (voor-

namelijk tegen kakkerlakken) die de elektronische componenten ernstig kunnen beschadigen. Gebruik geen vloeibare bestrijdingsmiddelen tegen ongedierte.

7. Laat de weegschaal niet vallen of sla er niet op

met het te wegen product, want na verloop van tijd zal het de gewichtssensor beschadigen. 340026 G20M 3/614 NEDERLANDS

8. Gebruik geen oplosmiddelen of reinigingsmiddelen

om te reinigen, gebruik alleen een vochtige doek.

9. Plaats geen ventilatoren of verwarmingselementen

gericht op de schaal.

10. Plaats de weegschaal niet op een plaats waar

veel vocht en/of stof aanwezig is.

11. Alleen bevoegd en gekwalificeerd personeel mag

INTRODUCTIE GEACHTE KLANT: We zijn blij dat u dit product hebt gekozen en we verzekeren u volledige tevredenheid met uw nieuwe aankoop als onderdeel van uw activiteit. Deze weegschaal is ontworpen om u tijd en geld te besparen, verliezen door menselijke interpretatiefouten en berekeningen te voorkomen, en biedt u meer stroomlijning en betrouwbaarheid bij uw professionele taken. Om van uw apparaat een langdurige investering te maken, raden wij u aan deze handleiding aandachtig te lezen en te bewaren om later te kunnen raadplegen. In deze handleiding geven we de maatregelen aan die het apparaat ten goede te komt en de levensduur verlengt.

INSTRUCTIES VOOR INSTALLATIE

1. Pak de weegschaal uit en controleer de staat van het

product. Als het beschadigd is, meld dit dan onmiddellijk aan een erkend distributeur.

2. Plaats de weegschaal op een plaats waar er geen beweging

of trillingen zijn, zorg ervoor dat deze voldoende waterpas staat en controleer of de vier waterpasvoeten de weegschaal ondersteunen over het oppervlak waar deze is geplaatst en of de waterbel (onder de plaat) is gecentreerd. Om de stelvoeten af te stellen, draai ze vaster of losser totdat de bel zich in het midden van de cirkel bevindt.

3. Sluit de AC/DC-voeding (als u deze gebruikt) aan op een

stopcontact van 220 V A.C.

4. Schakel de weegschaal in, na het aftellen geeft uw

weegschaal nullen weer en is klaar voor gebruik. BELANGRIJKE OPMERKING: Als uw weegschaal "HELP" weergeeft nadat u de vorige stappen hebt gevolgd en na de eerste aftelling, betekent dit dat deze ruw is behandeld en/of beschadigd is tijdens transport, die onherstelbare schade in de werking veroorzaakt. Bel uw erkende distributeur. Het is mogelijk dat de weegschaal "HELP" weergeeft wanneer u deze met gewicht op de plaat inschakelt, verwijder dan het gewicht en schakel de weegschaal uit en vervolgens weer in. 340026 G20M 5/616 NEDERLANDS

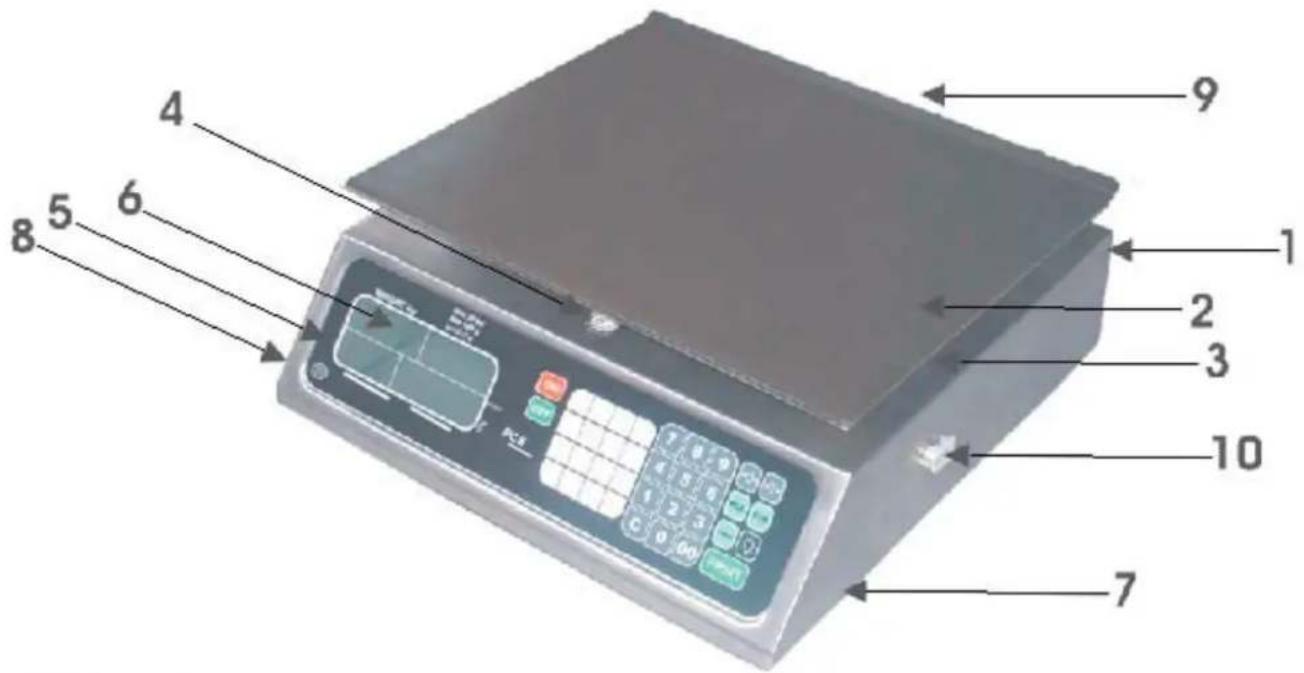

Gemaakt van roestvrijstaal en corrosie- en stootbestendig.

2. PLATEAU: Ook vervaardigd in roestvrijstaal met gebogen en afgeronde

3. PLATEAU HOUDER: Vervaardigd in aluminium dat weerstand biedt tegen corrosie.

4. WATERPAS BEL: In de behuizing ingebouwd. Wordt gebruikt om het plateau

5. MEMBRAAN TOETSENBORD: Het heeft multifuncties, met grote en leesbare toetsen.

6. ALGEMENE KIJKVENSTER:

Het toont de nodige informatie en heeft individuele indicatoren linksboven, alfanumerieke ("MODE")-indicator, "PRICE"-indicator, "TOTAL"-indicator.

7. WATERPASVOETEN: Vaster of losser stellen ze de weegschaal waterpas.

8. AANSLUITING: Verbindt de AC/DC-voeding met de weegschaal.

9. KIJKVENSTER VOOR DE KLANT Klant display.

10. RS-232 PORT(OPTIONEEL) Seriële communicatiepoort

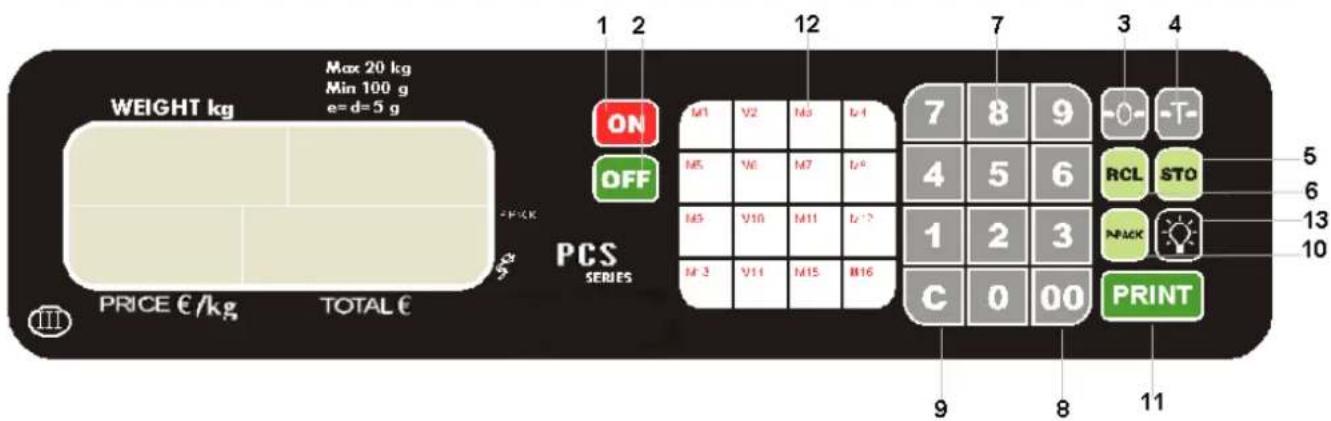

1) Toets wordt gebruikt voor het inschakelen van de weegschaal.

2) Wanneer u op deze toets drukt, wordt het apparaat uitgeschakeld.

3) Deze toets wordt gebruikt om met het gewicht op nul te beginnen .

4) Deze toets wordt gebruikt om het verpakkingsgewicht te elimineren dat u niet bij het

wegen wilt meenemen (bijvoorbeeld dozen, zakken, flessen, enz.).

5) Wordt gebruikt om prijzen op te slaan op de geheugenlocatie van de schaal.

6) Wordt gebruikt om een PLU-prijs in het geheugen te laden.

,..., Numerieke sectie: het is handig om gegevens in de schaal in te voeren, zoals prijs per kilogram.

Twee nullen invoeren.

Toets om verkeerde gegevens die met het toetsenbord zijn ingevoerd te wissen. Het wordt ook gebruikt om de functie "VASTE PRIJS" te elimineren.

10) Maakt de functie "VASTE PRIJS" mogelijk.

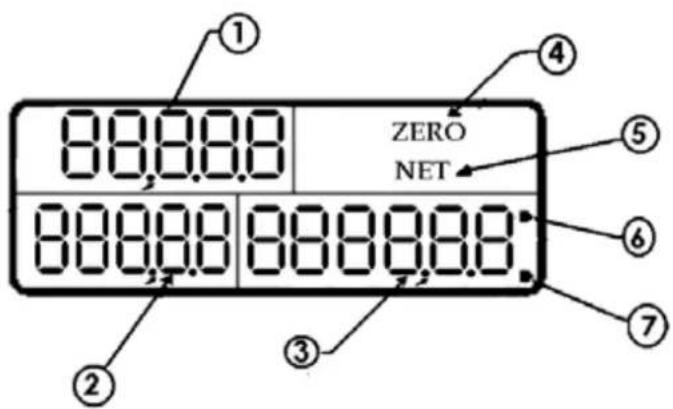

11) PRINT 12) 13) Met deze functie kunt u de informatie die op het display stat af te drukken. rechtstreekse toegang tot de PLU's toetsen. Toets om de achtergrondverlichting in of uit te schakelen. 340026 G20M 7/618 NEDERLANDS LCD DISPLAY .- ZERO display: deze verwijzing naar NUL geeft aan dat de weegschaal klaar is om producten te wegen. De indicatoren verdwijnen wanneer een gewicht op de schaal wordt geplaatst. .- NET display: geeft aan dat de TARRA-functie is actief is. Deze melding verdwijnt wanneer u op de toets drukt .- VASTE PRIJS controlelamp: wanneer deze geactiveerd is, geeft aan dat de prijs per KILOGRAM die wordt weergegeven in de display niet automatisch wordt gewist wanneer het product van de schaal wordt verwijderd (het staat vast). .- AC/DC POWER VOEDING controlelamp: dit betekent dat de weegschaal is aangesloten op de AC/DC-voeding.

BESCHRIJVING VAN BEDIENINGEN

HOE EEN PRODUCT TE WEGEN. Aan het einde van deze aftelprocedure verschijnen er nullen in de display, de weegschaal is klaar voor gebruik. Als dit niet het geval is, raadpleegt u de nul sectie. Plaats vervolgens het te wegen product op de plaat en u ziet het gewicht in de bijbehorende display. P-PACK ZERO PRICE €

P-PACK .- Display linksboven: geeft het gewicht van het producten aan in KILOGRAMEN. .- PRIJS display: toont de prijs per KILOGRAM van het product. Deze prijs kan maximaal

5 cijfers bevatten. transactie. .- Dispaly totaal te betalen bedrag ("TOTAL"): toont de gedeeltelijke of totale verkoop van de

340026 G20M 8/61NEDERLANDS 9

PRIJZEN INVOEREN De productprijs per kilogram wordt ingevoerd door op de cijfers van het toetsenbord te drukken en de gewenste waarde aan te geven. Deze waarde verschijnt in de "PRIJS"-display en het totale te betalen bedrag wordt automatisch berekend in de "TOTAAL"-display. Als de productprijs per kilogram in het vorige voorbeeld bijvoorbeeld $ 8,20 is, drukt u gewoon op en het volgende scherm verschijnt:

HOE VERKEERDE PRIJZEN TE WISSEN

Wanneer een verkeerde prijs is ingevoerd, kunt u deze op twee manieren wissen: a) Handmatig: druk eenvoudig op de wistoets en voer de juiste prijs in. b) Automatisch: de prijs wordt automatisch gewist door het product van de plaat te verwijderen, behalve als de functie voor vaste prijzen niet is ingeschakeld..

Wanneer het nodig is om constant hetzelfde soort product te wegen, en de prijs niet verandert, kunt u de functie "VASTE PRIJS" gebruiken. Het wordt gebruikt om de prijs "VAST" te houden in de "PRIJS"-display, daardoor wordt voorkomen dat deze automatisch wordt gewist wanneer het gewicht van de schaal wordt verwijderd. Om een prijs vast te zetten, ga als volgt te werk: 1.- Plaats het product op de plaat. 2.- Voer de productprijs per kilogram in. 3.- Druk op . Na deze stappen gaat er een kleine pijl branden in de rechterbovenhoek van de "TOTAL"-display, wijzend naar het label "P-PACK" (vaste prijs). Stel dat het product ham is, het gewicht 4 kilogram en de prijs $ 2,70 per kilogram na het invoeren van de vaste prijs, ziet de zoeker er als volgt uit: Druk op de toets om de functie voor de vaste prijs te wissen.

GEBRUIK VAN DE "TARRA"

Wanneer u een product met verpakking wilt wegen maar u het gewicht van de verpakking tijdens de bewerking niet mee wilt wegen, kunt u de TARRA-functie gebruiken. Volg de volgende stappen om deze functie te gebruiken: stel dat u 15 kilo suiker gaat wegen in een plastic container met een gewicht van 3,5 kilogram en dat de prijs per kg $ 1,80 is. P-PACK PRICE €/kg TOTAL € WEIGHT kg Max Min e=d=5

340026 G20M 9/6110 NEDERLANDS 1.- Plaats de lege verpakking op de schaal. 2.- Druk op de toets. Na enkele seconden zal de display het volgende weergegeven : 3.- Verwijder de verpakking en plaats de suiker erin. Wanneer u de verpakking verwijdert, verschijnt een negatief getal (gewicht van de verpakking) in de BOVENSTE-LINKER-display. 4.- Plaats de container op de schaal en doe suiker in de container tot je 15 kg hebt. Voer vervolgens de prijs per kilogram in. Om deze functie te wissen, drukt u gewoon opnieuw op de toets . Het is belangrijk om te vermelden dat deze functie substractief is ten opzichte van de maximale capaciteit van de weegschaal. Als u bijvoorbeeld een container heeft met een gewicht van 7 kg, kan de weegschaal maximaal 33 kg wegen om de maximale capaciteit te voltooien. HOE DE REFERENTIE NAAR NUL TE GEBRUIKEN Deze functie heeft twee toepassingen: a) Permanente tarra: wanneer u enkele producten meerdere keren met dezelfde verpakking wilt wegen, moet u deze functie gebruiken en om deze te verwijderen, verwijdert u de verpakking van de plaat en drukt u opnieuw op de toets . Net als bij de tarrafunctie is deze functie ook aftrekbaar van de schaalcapaciteit, bijvoorbeeld: als de verpakking 10 kg is, kan de weegschaal slechts tot 30 kg wegen. b) Als gevolg van spanningsvariantie of een andere factor, is het mogelijk dat de display zonder enig gewicht op de plaat een gewicht toont, of de nul signalering is niet aan, druk dan op de toets en de schaal wordt op nul gezet, en de nul signalering wordt ingeschakeld. HOE AFDRUKKEN Deze functie verzendt via de seriële poort het gewicht dat moet worden afgedrukt. P-PACK PRICE €

Uw weegschaal heeft 100 geheugenlocaties om de prijzen op te slaan van 100 producten die vaker worden verkocht. Deze zijn genummerd van 00 tot 99. Een prijs opslaan op een geheugenlocatie:

1) Typ de prijs die u wilt opslaan.

OPMERKING: We raden aan om een zelfklevend etiket te gebruiken om de toetsen voor directe toegang te markeren. EEN GEHEUGEN LADEN:

HOE DE ACHTERGRONDVERLICHTING AAN TE ZETTEN

Dit model heeft achtergrondverlichting die u helpt om de display-informatie beter te zien. Het kan op twee manieren worden ingeschakeld::

1) Automatisch: wanneer een AC-adapter op de weegschaal is aangesloten.

toets.2) Handmatig: door te drukken op de En kan op twee manieren worden uitgeschakeld:

2) Druk op de toets.

3) Typ de geheugenlocatie (00-99) waarin u de prijs wilt opslaan, of u kunt ook op een van de

M15 directe toegangstoetsen drukken , ..., .

1) Druk op de toets en vervolgens op het geheugenlocatie (00-99) dat u wilt laden of druk op

een van de directe toegangstoetsen , ..., . Voorbeeld: Als u $ 26,60 op geheugenlocatie 6 wilt opslaan, volgt u deze stappen:

of druk op de directe toegangstoets . Met deze volgorde wordt de prijs opgeslagen op geheugenlocatie 06. Als u het geheugen van dit voorbeeld wilt laden, typt u gewoon of gewoon , en in het scherm "PRICE" wordt de prijs weergegeven die in het geheugen is opgeslagen, in dit geval $ 26,60. Om de in het geheugen opgeslagen prijs te wijzigen, typt u gewoon de nieuwe prijs en slaat u deze op in de geheugenlocatie dat u wilt wijzigen volgens de hierboven beschreven procedure. Deze toetsen zijn erg handig om te voorkomen dat constant dezelfde prijs wordt getypt. Om deze geheugenlocaties te gebruiken, raden we aan product lijst bij de hand te hebben dat is opgeslagen. Om alle opgeslagen geheugens te wissen, zet u de schaal aan en type tijdens het aftellen

en alle geheugens zijn gewist en staan op nul.

1) Automatisch: wanneer de weegschaal alleen door een batterij wordt gevoed en de batterij bijna

leeg is, wordt de achtergrondverlichting uitgeschakeld.

toets te drukken. Opmerking: Als u de achtergrondverlichting gebruikt en alleen de weegschaal van stroom voorziet met de batterij, gaat de batterij minder uren mee TIMERFUNCTIE UITSCHAKELEN Deze functie is permanent ingeschakeld wanneer de weegschaal is ingeschakeld, en alleen wanneer u geen AC/DC-voeding op de weegschaal heeft aangesloten. Als de schaal langer dan 15 minuten niet wordt gebruikt, wordt deze automatisch uitgeschakeld en gaat alle informatie over de transactie die u aan het doen was verloren. Om de schaal weer in te schakelen, drukt u op de toets en moet u de gegevens opnieuw invoeren. Met het uitschakelen van de timerfunctie wordt elektriciteit bespaart en voorkomt dat de batterij voortdurend wordt opgeladen.

GEBRUIK VAN DE BATTERIJ

Zoals eerder vermeld, kan de weegschaal werken met een ingebouwde batterij van 6 volt of met een AC/DC-voeding. De batterij is oplaadbaar met behulp van de AC/DC-voeding. BATTERIJ OPLADEN Om de batterij op te laden, sluit u de AC/DC-voeding aan op de weegschaal gedurende 10 UUR en zorg ervoor dat de weegschaal is uitgeschakeld. Met de energie die tijdens het opladen in de batterij is opgeslagen, kan het tot 30 uur continu werken. Wanneer u de batterij enkele uren oplaadt, maar deze niet voldoende is opgeladen om de weegschaal in te schakelen, moet u de batterij vervangen. Neem in dit geval contact op met uw erkende distributeur.

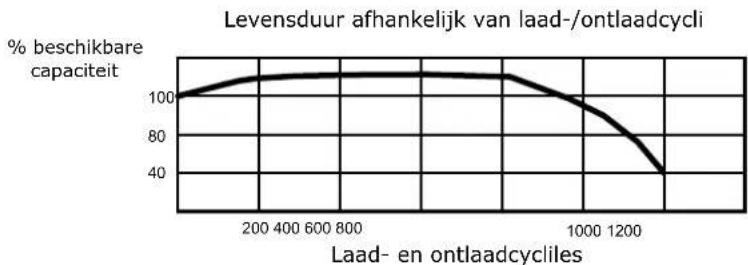

LEVENSDUUR VAN DE OPLAADBARE BATTERIJ

De laadcapaciteit van de oplaadbare batterij in deze schaal neemt af met het aantal laad-/ ontlaadcycli, hierdoor wordt de levensduur beperkt tot 1000 cycli. Om deze reden is de garantieperiode van de batterij beperkt tot zes maanden na de aankoopdatum van de weegschaal. LAGE BATTERIJINDICATOR Als de batterij niet voldoende energie heeft om de weegschaal langdurig te laten werken, verschijnt "LO BAt" in het "GEWICHT"-venster en "PRIJS"-venster, de weegschaal stopt vanzelf en reageert niet op de instructies zolang de batterij niet is opgeladen of verbonden is met netvoeding. Levensduur afhankelijk van laad-/ontlaadcycli % beschikbare capaciteit

ANDERE BELANGRIJKE BERICHTEN DIE OP DE SCHAAL VERSCHIJNEN Dit bericht geeft aan dat een gewicht dat de maximale capaciteit overschrijdt, op de weegschaal is geplaatst. Om dit te corrigeren, verwijder het overtollige gewicht. Dit bericht verschijnt in twee verschillende situaties: a) Wanneer de schaal is ingeschakeld met een te groot gewicht op het plateau (bijna de halve capaciteit van de schaal). Om deze situatie te corrigeren, verwijdert u het gewicht op de weegschaal, schakelt u de weegschaal uit en vervolgens weer in. b) Wanneer de weegschaal ruw werd behandeld en/of tijdens het transport is beschadigt, wat heeft geresulteerd in onherstelbare schade aan de werking. Neem in dit geval contact op met een erkend distributeur. Dit bericht geeft een negatief gewicht aan. Dit kan gebeuren als u het plateau optilt of verwijdert. en druk op de toets of schakel de Om dit te corrigeren, plaats de plaat terug op zijn plaats schaal uit en vervolgens weer in. Dit bericht verschijnt wanneer: Als we de weegschaal inschakelen met een product op het plateau, u verwijdert dit bericht door het product van de weegschaal te verwijderen, schakel de weegschaal uit en vervolgens weer in. Dit bericht geeft aan dat het totaal is overschreden, wanneer de prijs vermenigvuldigd met het gewicht 999999 overschrijdt, verschijnen er lijnen in het venster "TOTAAL". 340026 G20M 13/6114 NEDERLANDS Als dit bericht op het display verschijnt, geeft dit aan dat de weegschaal moet worden opgeladen. Zelfs met dit advies kan de weegschaal gedurende 30 minuten blijven werken. Als dit verschijnt en na enkele seconden wordt de schaal uitgeschakeld, betekent dit dat de schaal volledig is ontladen. Op dit moment werkt de schaal niet meer en gaan alle uitgevoerde bewerkingen verloren. Om dit probleem te verhelpen, sluit u de AC/DC-adapter aan gedurende een periode van 10 uur en houdt u de weegschaal uit. Als u de weegschaal in deze periode wilt gebruiken, is dit geen probleem, de oplaadtijd zal alleen langer zijn. Deze pijl geeft aan dat de schaal werkt in de "VASTE PRIJS" modus. Deze pijl geeft aan dat de AC/DC-adapter op de weegschaal is aangesloten op de 220 VCA

ONDERHOUD EN REINIGING

-- Gebruik geen stromend water om uw weegschaal schoon te maken. Gebruik een vochtige doek en maak dagelijks de volgende onderdelen schoon: palteau, deksel, toetsenbord. -- gebruik een droge en schone doek om olie en vettige stoffen te verwijderen en wrijf meerdere keren over het vuile gebied. -- Controleer het stopcontact regelmatig (waar de AC/DC-voeding is aangesloten) om te controleren of deze in goede staat verkeert, er geen tekenen zijn van slijtage of losraken. -- Controleer regelmatig de AC/DC-voeding om te controleren of de uiteinden in goede staat verkeren en de kabel niet gedraaid of verward is. -- Controleer de weegschaal regelmatig om er zeker van te zijn dat deze waterpas staat. -- Controleer bij het reinigen van de weegschaal of er geen papier of ander soort materiaal onder het plateau of onder zijn steun zit, die de goede werking van uw weegschaal kunnen beïnvloeden -- Gebruik geen schoonmaakmiddelen of bijtende vloeistoffen bij het reinigen. -- Stel uw weegschaal niet bloot aan temperaturen onder -10 ºC (14 ºF) of boven 40 ºC (104 ºF).

340026 G20M 14/61NEDERLANDS 15

PROBLEEMOPLOSSING Voordat u contact opneemt met een erkende distributeur vanwege een storing in uw weegschaal, raden wij u aan eerst deze handleiding opnieuw te raadplegen om misverstanden over de werking en het gebruik van de functies te voorkomen. Als alles correct is, probeer dan het probleem op te lossen aan de hand van de volgende lijst, omdat een eenvoudige controle of een kleine aanpassing het kan elimineren. Neem contact op met een erkende distributeur als u het probleem niet kunt vinden. Probleem Mogelijke oorzaak Oplossing Het apparaat werkt niet. Er is geen elektrische stroom. AC/DC-voedingskabel maakt geen contact. Bijna lege batterij. Controleer met een multimeter of het stopcontacten stroom geeft. Controleer of de AC/DC-voedingsklemmen, indien mogelijk, controleer met een andere AC/DC-voedingsbron. Sluit de AC/DC-voeding aan als de weegschaal werkt en laad vervolgens de batterij op. De weegschaal toont verschillende gewichten wanneer hetzelfde product meerdere keren wordt gewogen Materiaal onder de plaathouder belemmert de juiste beweging. Controleer of er zich geen materiaal onder de plaathouder bevindt. Als dit het geval is, verwijdert u deze en controleert u de werking opnieuw Het bericht "PLS. UnLOAD" verschijnt in de venster. De schaal was ingeschakeld met een gewicht op de plaat of zonder de plaat. Verwijder het gewicht of plaats de plaat terug op zijn plaats. Schakel de schaal uit en vervolgens weer in. Het woord "HELP" verschijnt in de "PRICE"-indicator. De schaal was ingeschakeld met groot gewicht op de plateau. Verwijder het gewicht en zet de weegschaal uit en vervolgens weer aan TECHNISCHE SPECIFICATIES Max. Capaciteit 20 kg / 35 kg Min. Verdeling 0.005 kg / 0.010 kg Max. Tare 9.995 kg / 17.50 kg Max. Prijs $999.99 Bereik gebruikstemperatuur 14 tot 104 ºF (-10 tot 40 ºC) Bereik opslagtemperatuur. -4 tot 122 ºF (-20 tot 50 ºC) AC/DC VOEDING: OUTPUT 9 Vd.c. 500 mA. APPROVED BY 340026 G20M 15/6116 NEDERLANDS WEEGSCHAAL AFMETINGEN
