Producttype	Zuivere sinus-omvormer
Continuvermogen	600 W
Ingangsspanning	12 V of 24 V (afhankelijk van model)
Uitgangsspanning	230 V AC
Aantal uitgangsstopcontacten	2 netstekkers
USB-poort	1 USB-poort 5 V / 2,1 A max
Ingebouwde beveiligingen	Onderspanning, overspanning, overbelasting, oververhitting, kortsluiting
Ventilatie	Automatisch (inschakeling bij meer dan 30% belasting of 60°C)
Afstandsbediening	Aansluiting voor bewakingsafstandsbediening (niet meegeleverd)
LED-indicatoren	Groen lampje (voeding), rood lampje (fout)
Doorsnede meegeleverde kabels	6 mm², lengte 48 cm (rood en zwart)
Aansluiting	Schroefklemmen (rood +, zwart -) en aardklem
Onderhoud	Reinigen met een droge doek, geen oplosmiddelen gebruiken
Veiligheid	Niet blootstellen aan water of temperaturen >50°C, ventileren tijdens het laden
Garantie	2 jaar onderdelen en arbeid
Referenties	067332 (12V), 067349 (12V UK)

Veelgestelde vragen - PSW 601 W GYS

Hoe sluit ik de PSW 601 W omvormer aan?

Zorg ervoor dat de ingangsspanning overeenkomt met die van de accu (12 V of 24 V). Sluit eerst de zwarte kabel aan op de minpool van de omvormer, daarna de rode kabel op de pluspool. Verbind vervolgens de zwarte kabel met de minpool van de accu, dan de rode kabel met de pluspool. Keer de polariteit niet om. Zet de schakelaar op ON.

Wat betekent het rode lampje?

Het rode lampje geeft een fout aan. De foutcodes zijn: F01 (te lage spanning), F02 (overspanning), F03 (overbelasting), F04 (te hoge temperatuur), F05 (kortsluiting). Raadpleeg de lijst met waarschuwingen in de handleiding voor corrigerende maatregelen.

Kan ik de USB-poort gebruiken om mijn telefoon op te laden?

Ja, de USB-poort levert tot 2,1 A, ideaal voor het opladen van smartphones en tablets. Sluit geen apparaat aan dat meer dan 2,1 A verbruikt om beschadiging van de poort te voorkomen.

Wat is het aanbevolen maximale vermogen voor aangesloten apparaten?

Het wordt aanbevolen het product te gebruiken op 85% van zijn maximale capaciteit, ongeveer 510 W. Niet continu boven 600 W gaan.

Werkt de ventilator continu?

Nee, de ventilator schakelt automatisch in wanneer de belasting hoger is dan 30% van de capaciteit of wanneer de interne temperatuur boven 60 °C komt, om energie te besparen.

Wat te doen bij overbelasting?

Het geluidsalarm gaat af en het rode lampje gaat branden. Koppel het te krachtige apparaat los of verminder de belasting. De omvormer start automatisch opnieuw na het oplossen van het probleem.

Kan ik een verlengkabel gebruiken tussen de accu en de omvormer?

Het wordt afgeraden omdat dit de prestaties kan verminderen. Gebruik indien nodig hoogwaardige kabels met een grotere doorsnede om verliezen te beperken.

Hoe onderhoud ik de omvormer?

Reinig de oppervlakken met een droge doek. Gebruik nooit oplosmiddelen of agressieve producten. Intern onderhoud moet door een gekwalificeerd persoon worden uitgevoerd.

Kan ik de omvormer gebruiken met een lopende auto-accu?

Ja, het kan in een voertuig worden gebruikt, maar zorg ervoor dat de ingangsspanning overeenkomt (12 V of 24 V) en dat de motor draait om overmatige ontlading van de accu te voorkomen.

Wat te doen als het apparaat niet aangaat?

Controleer of de AAN/UIT-schakelaar op AAN staat, of de kabels correct zijn aangesloten (polariteit gerespecteerd) en of de accu voldoende is opgeladen. Als het rode lampje knippert, raadpleeg dan de foutcode.

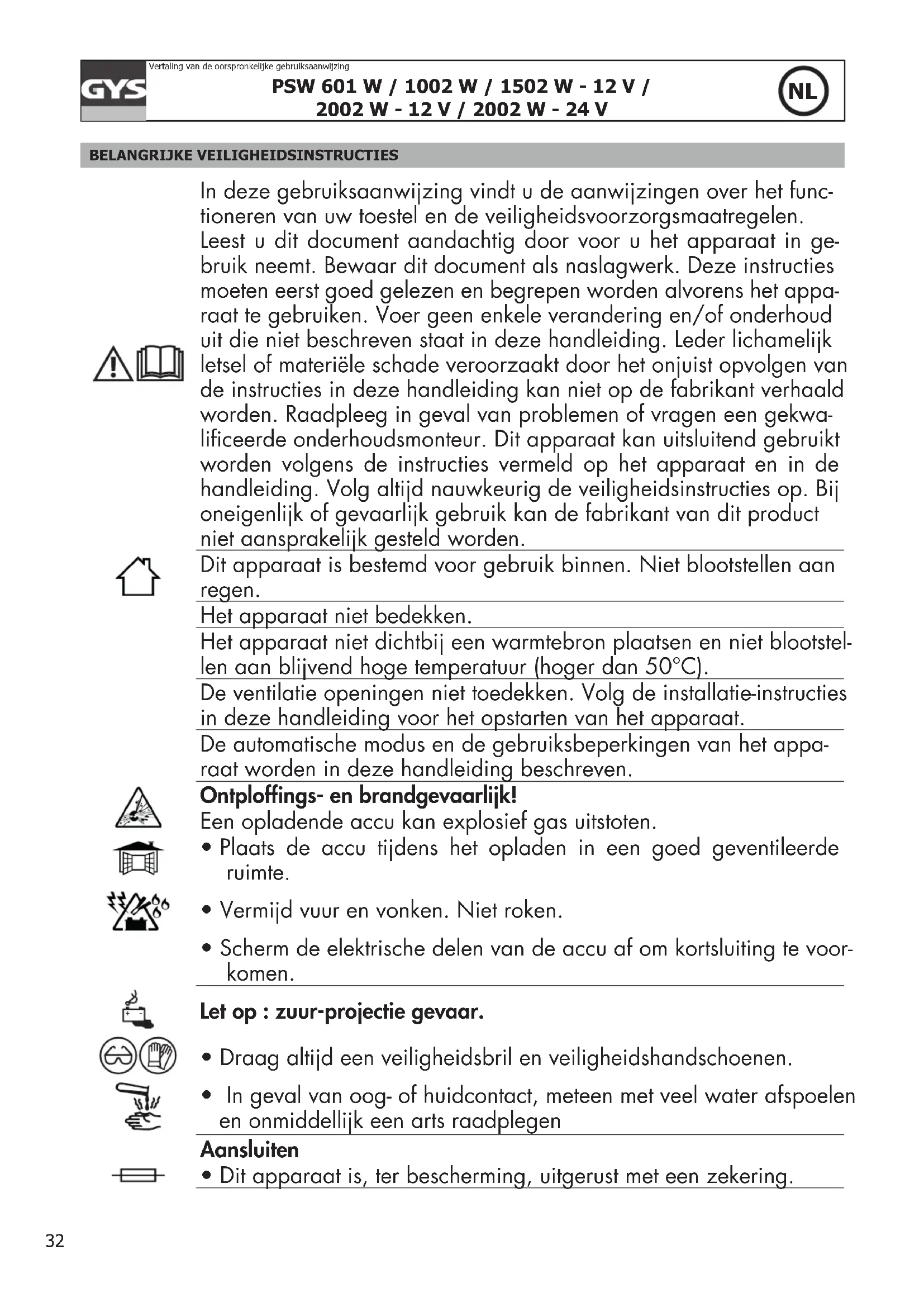

GEBRUIKSAANWIJZING PSW 601 W GYS

In deze gebruiksaanwijzing vindt u de aanwijzingen over het functioneren van uw toestel en de veiligheidsvoorzorgsmaatregelen.

Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Deze instructies要去en eerst goed gelezen en begrepen worden alvorens het appaarat te gebruiken. Voer geen enkele veranderingen en/of onderhouduit die nicht beschreiben staat in deze handleiding. Leder lichamelijk letsel of materièle schade veroorzaakt door het onjuist opvolgen van de instructies in deze handleiding kan Niet op de fabrikant verhaald worden. Raadpleeg in geval van problemen of vragen een gekwalificeerde onderhoudsmonteur. Dit apparaat kan uitsluitend gebruikt worden volgens de instructies vermeld op het apparaat en in dehandleiding. Volg altojd nauwkeurig de veiligheidsinstructies op. Bij oneigenlijk of gevaarlijk gebruik kan de fabrikant van dit product nicht aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Het apparaat nicht bedekken.

Het apparaat Niet dicht bij een warmtebron plaatsen en nicht bloootstellen aan blijvend hoge temperatuur (hoger dan 50^ ).

De ventilatie openingsen nicht toedekken. Volg de installmentatie-instructies in deze handleiding voor het opstarten van het apparaat.

De automatische modus en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreiben.

Ontploffings- en brandgevaarlijk!

Een opladende accu kan explosief gas uitstoten.

• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.

• Vermijd vuur en vonden. Niet roken.

• Scherm de elektrische delen van de accu af om kortsluiting te voorkomen.

Let op : zuur-projectie gevaar.

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.
• In geval van oog- of huidcontact, meteen met veel water afspoelen en onmiddelijk een arts raadplegen

Aansluten

• Dit apparaat is, ter bescherming, uitgerust met een zekering.

Onderhoud

• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur te gedaan te worden.
• Haal regelmatig de kap van het apparaat en blaas het stof weg met een elektrisch stofblazertje. Laat tegelijkertijd de elektrische aansluitingen controlleden door een gekwalificeerd technicus (met behulp van geïsoleerd gereedschap).
• De oppervlaktes van het apparaat reinigen met een droge doeK.

Regelgeving :

• Het apparaat is in overeenstemming met met de Europese richtlijnen
• De conformiteitsverklaring is te vinden op unsere internetsite.
  EAC (Euraziatische Economische Gemeenschap) merk
• Material conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagagina).
• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op unsere internet site (vermeld op de omslag).

Afvalverwerking :

Afzonderlijke inzameling vereist. Niet met het huishoudelijkke afval wegwerpen.

BESCHRIJVING

De omvormer PSW (Pure Sinus Wave) is een apparaat dat een gelijkspanning van 12 V of 24 V omzet in een wisselspanning van 230 V. Dit product worden op groete schaal gebruikt in verschillende toepassen zoals voertuigen, structuren en mobiele apparaten voor telecommunicatie, openbare verilgheid, noodgevallen, enz.

Deze omvormer heeft het voordeel dat hij Klein van formaat is, Licht van gewicht, stabel en zeer efficien in het ombouwen. Het is uitergerust met 5 beveiligingen: ingangsonderspanningsbeveiliging, ingangsoverspanningsbeveiliging, overbelastingsbeveiliging, oververhittingsbeveiliging en uitgangskortsluitbeveiliging.

1-Uitgang wisselstroom
2-Voedingslampje (Groen)
3- Storingslampje (Rood)
4-Schakelaar ON/OFF
5-USB ingang

6- Ingang afstand

7- Ingang gelijkstroom «+» Aansluiting (Rood)
8- Ingang gelijkstroom «-» Aansluiting (Zwart)
9-Ventilator
10-Land

7- Ingang gelijkstroom + Aansluiting (Rood)

8- Ingang gelijkstroom «-» Aansluiting (Zwart)

Accukabels (rood = positief; zwart = negatief) Aardklem (groene en gele kabel)

Convertor Ref Ref UK Lenght/sectie van de kabel

PSW 601W - 12 V 067332 067349 6 mm²/48 cm (rood + zwart)
PSW 1002W - 12 V	067356 067363 10 mm²/48 cm (rood + zwart)
PSW 1502W - 12 V	067370 067387 16 mm²/48 cm (rood + zwart)
PSW 2002W - 12 V	067394 067400 22 mm²/48 cm (rood + zwart)
PSW 2002W - 24 V	067417 067424 12 mm²/48 cm (rood + zwart)

1. Toepassingsgebied

a) Aanbevolen gebruik:

• Elektrische apparatuur - bijvoorbeeld : Elektrische zaag, boormachine, schuirmachine, compressor
• Kantoorapparatuur - bijvoorbeeld : Computer, printer, scherm, fax, scanner, lamp
• Huishoudelijke apparatuur - bijvoorbeeld : Stofzuiger, ventilator, naaimachine, magnetron, koelkast, vriezer, koffiezetapparaat, mixer, ijsmachine.
• Commerciele apparatuur - bijvoorbeeld : bestelauto's, auto's, zonne-energie-installations, windmolens of diverse soorten boten.
• Diverse elektrische apparatuur: TV, radio, spelcomputers, geluidsversterkers, surveillance-apparatuur of telecommunicatione-apparatuur.

WAARSCHUWING: Controller het maximale vermogen van de omvormer. Aangeraden worden om het apparaat tot 85% te gebruiken.

b) Gebruik van de USB-aansluiting:

• De USB-aansluiting kan alleen gebruikt worden voor het voeden van een compatibel apparaat. Hij kan Niet gebruikt worden voor het uitwissenelen van gegevens.
• Sluit geen apparaat aan dat 2.1 A overschrijdt, dit kan de USB-aansluiting beschadigen.

• Volg de aanwijzingen van de fabrikant op wanner het apparaat met een specifiek lader opgeladen moet worden.

• Ventilatie

• Om energia te besparen, is de ventilator actief onder twee voorwaarden :

• Bij)iedereladaad-procedureboven de 30% van de totalecapaciteitvan de omvormer.
• Wanneer de interne temperatuur van het product hoger is dan 60^

3. Gebruik van een verlengsnoer :

• We raden het gebruik van verlengsnoeren:tussen de accu en de omvormer af, daar die de prestaties van het apparaat zouden kuren verminderen.
• Als u een verlangkabel moet gebruiken, adviseren wij het gebruik van hoogwaardige kabels met grotere doorsneden om het risico van elektrische verliezen te beperken.

AANSLUITING

• Controller of de ingangsspanning van de omvormer overeenkomt met de accuspanning (12 V of 24 V).
• De omvormer要去uitgeschakeld blijven tot hij de opdracht krijgt om hem in te schakelen.
• Sluit de omvormer aan op de accu met de meegeleverde kabels.

• Neem de volgende stappen in volgorde in acht.

• Sluit de zwarte kabel aan op de negatieve klem van de omvormer en sluit verwolgens de rode kabel aan op de positieve klem van de omvormer.

Vervang na elke aansluiting de rode en Zwarte kunststofafdekkingen. Ze voorkomen dat de verbindingen in contact komen met metalen onderdelen en kortsluiting veroorzaken.

1. Sluit de zwarte kabel aan op de minpool van de accu en verrolgens de rode kabel op de pluspool van de accu.

Controleer de verbinding voor de volgende stap. Draai de aansluiting Niet om, anders kan de omvormer beschadigd raken.

1. Zet de schakelaar in de stand «ON», het groene lampje gaat branden, het product is maar voor gebruik. Als het alarm afgaat, schakelt u het product uit en raadpleegt u de lijst met waarschuwingen.

ONTKOPPELING

Om de omvormer los te koppelen, volgt u de onderstaande stappen in volgorde:

1. Maak de rode pool los van de occupolen en cervolgens de zwarte pool.
2. Maak de rode kabel los van de positieve klem van de omvormer en cervolgens de Zwarte kabel van de negatieve klem van de omvormer.

Zodra elke kabel is losgekoppeld, verrangt u de rode en Zwarte plastic kapjes op de omvormerconnectoren.

AFSTANDSBEDIENING

PSW 601 W

De bewakingsafstandsbediening moet worden aangesloten op de omvormer als deze nicht onder spanning staat.

1. Sluit de afstandsbediening aan op de omvormer (1).

De afstandsbediening kan worden vastgezet zodia de verbinding tot stand is gebracht.

Aan/uit-knop

Met de afstandsbediening kan de omvormer op afstand worden bediend (max. 5 m).

De Aan/Uit-functie van de afstandsbediening werkt alleen als de hoofdschakelaar van de converter op Uit staat.

1. Druk de toets (2) lang in (>3s) . De omvormer brandt, de Power LED wordt groen.
2. Herhaaldezelfdehandelingom de omvormeruit te schakelen.

Digital display (afstandsbediening PSW 1002W / 1502W / 2002W)

• Het scherm "INPUT DISPLAY" geeft informatatie over de batterijspanning.
• Het scherm "OUTPUT DISPLAY" geeft informatie over het stroomverbruik van het apparaat dat op de omvormer is aangesloten. Een simpele druk op de knop (2) schakeltussen de twee schermen.

Indicatoren

De groene indicator is de stroomindicator. De rode indicator geeft een fout aan:

F01 F02 F03 F04 F05
Laagspanning Over volt Over lading Over temp Uitgang kortsluiting

WAARSCHUWINGEN

Beveiligung	Staat			Uitleg
	LED diode	Alarm Uitgaande wisselstroom
Alarm onder spanning	Groen : Ja Rood : Nee	Ja Ja		Wanner de spanning terugkeert tot nor-male waarde, stopt het alarm automatisch.
Onderbreking onder spanning	Groen : Ja Rood : Ja	Ja Nee		Wanner de spanning terugkeert tot het normale niveau, start de omvormer aut-matisch weeer op.
Onderbreking overspanning	Groen : Ja Rood : Ja	Ja Nee		Wanner de spanning terugkeert tot het normale niveau, start de omvormer aut-matisch weeer op.
Onderbreking Overladen	Groen : Ja Rood : Ja	Ja Nee		Het aan de omvormer gekoppelde apparaat vraagt teveel vermogen, de laadintensiteit要去 verlaagd worden.
Onderbreking Overladen	Groen : Ja Rood : Ja	Ja Nee		Wanner de temperatuur terugkeert tot het normale niveau, start de omvormer aut-matisch weeer op.
Onderbreking Kortsluiting	Groen : Ja Rood : Ja	Ja Nee		Wanner het kortsluitingsprobleem is opge-lost, zal de omvormer automatisch weeer opstarten.

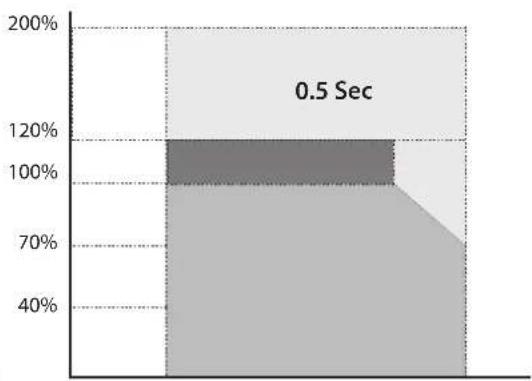

SPANNINGS- EN TEMPERATUURPRESTATIES

Vermogen versus uitgangsspanning Vermogen als functie van de temperatuur

GARANTIE

De garantie dekt alle gebrenen en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparatus terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
• Een beschrijving van de storing.
