Type de produit	Convertisseur onduleur à onde sinusoïdale pure
Puissance continue	600 W
Tension d'entrée	12 V ou 24 V (selon modèle)
Tension de sortie	230 V AC
Nombre de prises de sortie	2 prises secteur
Port USB	1 port USB 5 V / 2.1 A max
Protections intégrées	Sous-tension, surtension, surcharge, surchauffe, court-circuit
Ventilation	Automatique (déclenchement au-delà de 30% de charge ou 60°C)
Télécommande	Connecteur pour télécommande de surveillance (non fournie)
Indicateurs LED	Voyant vert (alimentation), voyant rouge (défaut)
Section des câbles fournis	6 mm², longueur 48 cm (rouge et noir)
Raccordement	Bornes à vis (rouge +, noir -) et borne de terre
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'eau ni à des températures >50°C, aérer lors de la charge
Garantie	2 ans pièces et main d'œuvre
Références	067332 (12V), 067349 (12V UK)

FOIRE AUX QUESTIONS - PSW 601 W GYS

Comment brancher le convertisseur PSW 601 W ?

Assurez-vous que la tension d'entrée correspond à celle de la batterie (12 V ou 24 V). Connectez d'abord le câble noir à la borne négative du convertisseur, puis le câble rouge à la borne positive. Ensuite, reliez le câble noir à la borne négative de la batterie, puis le câble rouge à la borne positive. Ne pas inverser les polarités. Mettez l'interrupteur sur ON.

Que signifie le voyant rouge ?

Le voyant rouge indique un défaut. Les codes d'erreur sont : F01 (tension trop faible), F02 (surtension), F03 (surcharge), F04 (température trop élevée), F05 (court-circuit). Consultez la liste des alertes dans la notice pour les actions correctives.

Puis-je utiliser le port USB pour charger mon téléphone ?

Oui, le port USB délivre jusqu'à 2,1 A, idéal pour charger smartphones et tablettes. Ne branchez pas d'appareil dépassant 2,1 A pour éviter d'endommager le port.

Quelle est la puissance maximale recommandée pour les appareils branchés ?

Il est conseillé d'utiliser le produit à 85 % de sa capacité maximale, soit environ 510 W. Ne pas dépasser 600 W en continu.

Le ventilateur fonctionne-t-il en permanence ?

Non, le ventilateur s'active automatiquement lorsque la charge dépasse 30 % de la capacité ou lorsque la température interne dépasse 60 °C, pour économiser l'énergie.

Que faire en cas de surcharge ?

L'alarme sonore retentit et le voyant rouge s'allume. Débranchez l'appareil trop puissant ou réduisez la charge. Le convertisseur redémarrera automatiquement après résolution du problème.

Puis-je utiliser une rallonge entre la batterie et le convertisseur ?

Il est déconseillé car cela peut diminuer les performances. Si nécessaire, utilisez des câbles de haute qualité et de section supérieure pour limiter les pertes.

Comment entretenir le convertisseur ?

Nettoyez les surfaces avec un chiffon sec. N'utilisez jamais de solvants ou produits agressifs. L'entretien interne doit être effectué par une personne qualifiée.

Puis-je utiliser le convertisseur avec une batterie de voiture en marche ?

Oui, il peut être utilisé sur véhicule, mais assurez-vous que la tension d'entrée correspond (12 V ou 24 V) et que le moteur tourne pour éviter une décharge excessive de la batterie.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'interrupteur ON/OFF est sur ON, que les câbles sont correctement branchés (polarité respectée) et que la batterie est suffisamment chargée. Si le voyant rouge clignote, consultez le code défaut.

MODE D'EMPLOI PSW 601 W GYS

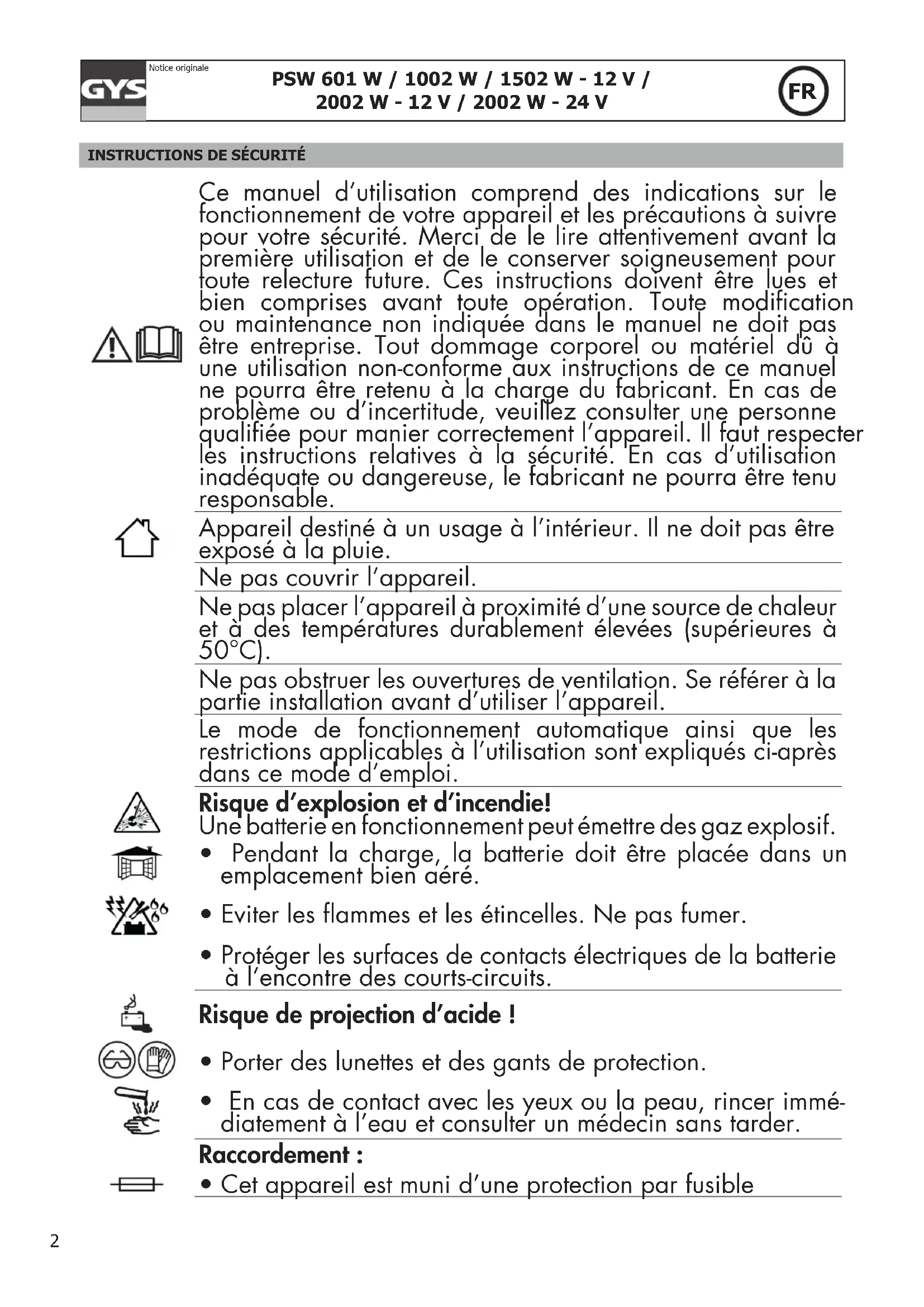

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie. Ne pas couvrir l'appareil. Ne pas placer l'appareil à proximé d'une source de chaleur et à des températures durablement élevées (supérieures à 50°C). Ne pas obstruer les ouvertures de ventilation. Se référer à la partie installation avant d'utiliser l'appareil. Le mode de fonctionnement automatique ainsi que les restrictions applicables à l'utilisation sont expliqués ci-après dans ce mode d'emploi. Risque d'explosion et d'incendie! Une batterie en fonctionnement peut émettre des gaz explosif. • Pendant la charge, la batterie doit être placée dans un emplacement bien aéré. • Eviter les flammes et les étincelles. Ne pas fumer. • Protégéger les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits. Risque de projection d'acide! • Porter des lunettes et des gants de protection. • En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un médecin sans tarder. Raccordement : • Cet apparéil est muni d'une protection par fusible

Entretien :

• L'entretien doit être effectué que par une personne qualifiée.
• N'utiliser enaucun cas des solvants ou autres produits nettoyants agressifs
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

Appreil conforme aux directives europeennes.
- La déclaration de conformité est disponible sur notre site internet.
- Marque de conformité EAC (Communauté économique Eurasienne).
- Matériel conforme aux exigences Britanniques. La déclaration de conformité Britannique est disponible sur notre site (voir à la page de couverture).
- Matériel conforme aux normes Marocaines.
- La déclaration C_ (CMIM) de conformité est disponible sur notre site (voir à la page de couverture).

Mise au rebut :

• Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION

Le convertisseur inverter PSW (Pure sinus Wave) est un apparéil qui transforme une tension continue de 12 V ou 24 V en une tension alternative de 230 V. Ce produit est largement utilisé pour diverses applications type vehicules, structures et apparéils mobiles de télécommunications, de sécurité publique, d'urgence, etc.

Ce convertisseur a l'avantage d'être de petite taille, léger, stable et hautement efficace à la conversion. Il est équipé de 5 protections : protection de sous ou surtension en entrée, protection de surcharge, protection de surchauffe, protection de court-circuit en sortie.

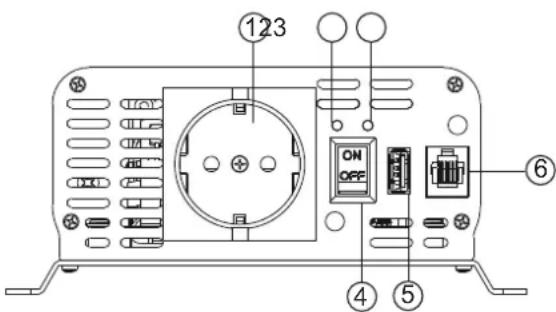

PRODUITS ET DIAGRAMMES CÁBLES

PSW 601 W

1- Prises de sortie courant alternatif
2-Voyant d'alimentation (Vert)
3- Indicateur de defaulted (Rouge)
4- Commutateur ON/OFF
5- Sortie USB

6- Port distant

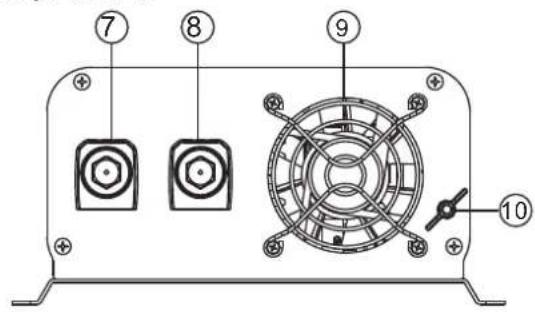

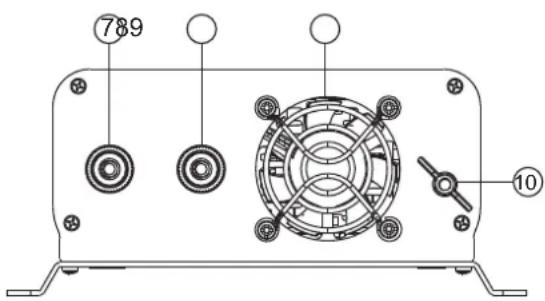

7- Entree courant DC + Borne (Rouge)
8- Entree courant DC - Borne (Noire)
9-Ventilatateur
10- Terre

1-Prises de sortie courant alternatif
2-Voyant d'alimentation (Vert)
3- Indicateur de defaulted (Rouge)
4- Commutateur ON/OFF 9- Ventilateur
5- Sortie USB 10-Terre

6- Port distant
7- Entree courant DC + Borne (Rouge)
8- Entre courant DC Borne (Noire)

Câbles de batterie (rouge = positif; noir = négatif) Pince «Terre» (câble vert et jaune)

Convertisseur Ref Ref UK	Longueur/section câble
PSW 601W - 12 V	067332	067349	6 mm²/48 cm (rouge + noir)
PSW 1002W - 12 V	067356	067363	10 mm²/48 cm (rouge + noir)
PSW 1502W - 12 V	067370	067387	16 mm²/48 cm (rouge + noir)
PSW 2002W - 12 V	067394	067400	22 mm²/48 cm (rouge + noir)
PSW 2002W - 24 V	067417	067424	12 mm²/48 cm (rouge + noir)

CHAMP D'APPLICATION ET AUTRES USAGES

1. Champ d'application
   a) Usage conseilé:
2. Outils ELECTriques (ex : scie ELECTrique, perceuse, ponceuse, compresseur)
3. Equipement de bureau (ex : ordinateur, imprimante, écran, télécopieur, scaneur, lampe)
   Appareils electromagners (ex: aspirateur, ventilateur, machine à coudre, micro-onde, réfrigerateur, congélateur, machine à café, mixeur, machine à gacons)
4. Installations commerciales (ex : utilisaires, voitures, installation à énergie solaire, éolienne ou embarcations diverses type marine)
5. Divers apparéils électriques : TV, radio, console de yeux, amplificateur, équipement de surveillance ou de télécommunication.

REMARQUE: Bien vérifier la puissance maximale du convertisseur. Il est conseilé d'utiliser le produit à 85%.

b) Usage du port USB:

Le port USB sert uniquely a alimenter un appareil compatible, il ne sert pas a échanger des données.
- Ne pas brancher d'appareil exceedant 2.1 A, cela risquerait d'endommager le port USB.
- Respecter les recommendations du constructeur lorsque l'appareil nécessite un chargeur spécifique.

1. Ventilation

2. Pour economiser de l'énergie, le ventilateur fonctionne sous deux conditions :

3. Pour toute charge au-delà de 30% de la capacité totale du convertisseur.

4. Quand la température interne du produit dépasse les 60^

5. Usage d'une rallonge :

6. Nous déconseillons l'usage de rallonge entre la batterie et le convertisseur qui pourrait diminuer les performances de l'appareil.
7. Si vous doivent utiliser une rallonge, nous conseillons d'utiliser des cables de haute qualité, de sections supérieures, pour réduire les risques de pertes électriques.

RACCORDEMENT

• S'assurer que la tension d'entrée du convertisseur correspond à la tension de la batterie (12 V ou 24 V).
• Tant qu'il n'est pas indiqué de l'allumer, le convertisseur doit rester eteint.
• Raccorder le convertisseur à la batterie avec les cables fournis.

• Respecter les étapes suivantes dans l'ordre.

• Connecter le cable noir à la borne négative du convertisseur, puis le cable rouge à la borne positive du convertisseur.

Après chaque raccordement, bien remetre les caches plastiques rouges et noirs. Ils evitant que les connexions entrent en contact avec des pieces métalliques et provoquent un court-circuit.

1. Relier le cable noir à la borne négative de la batterie, puis le cable rouge à la borne positive de la batterie.

Bien vérifier la connexion avant l' étape suivante. Ne pas inverser la connexion sous peine d'endommager le convertisseur.

1. Positionner le commutateur en position «ON», le voyant vert s'allume, le produit est pret à être utilisé. Si l'alarme s'enclenche, etéindre le produit et se reporter à la liste des alertes.

DEBRANCHEMENT

Pour débrancher le convertisseur, respecter les étapes suivantes dans l'ordre :

1. Debrancher la cosse rouge aux bornes de la batterie, puis la cosse noire.
2. Debrancher le cable rouge à la borne positif du convertisseur, puis le cable noir à la borne négative du convertisseur.

Une fois chaque cable débranché, bien remètre les caches plastiques rouges et noirs sur les connectiques du convertisseurs.

TELECOMMANDE DE SURVEILLANCE

PSW 601 W

La télécommande de surveillance doit être connectée au convertisseur lorsqu'il n'est pas sous tension.

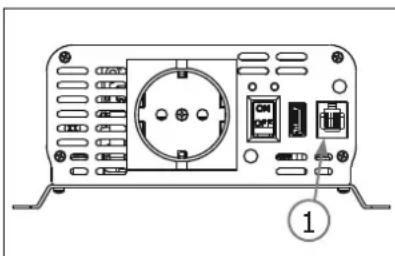

1. Brancher la télécommande au convertisseur (1).

Il est possible de fixer la télécommande une fois la connexion établie.

Bouton On / Off

La télécommande permet de contrôle le convertisseur à distance (max 5 m).

La fonction On/Off de la télécommande ne fonctionne que si l'interrupteur principal du convertisseur est sur Off.

1. Effectuer un appui long (>3s) sur le bouton (2). Le convertisseur s'allume, la LED Power devient verte.
2. Répéter la même opération pour éteindre le convertisseur.

Afficheur numérique (telecommande PSW 1002W / 1502W / 2002W)

• L'écran "INPUT DISPLAY" donne des informations relatives à la tension de la batterie.
• L'écran "OUTPUT DISPLAY", informe de la puissance consommée par l'appareil branché au convertisseur. Un simple appui sur le bouton (2) permet de passer de l'un à l'autre.

Indicateurs

L'indicateur vert est le témoin d'alimentation. L'indicateur rouge indique un défaut :

F01 F02 F03 F04 F05
Tension trop faible Surtension Surcharge Température trop elevée Court-circuit

LISTES DES ALERTES

Protection	Etat			Explications
	Diode LED Alarme Courant de Sortie AC
Alarme sous tension	Verte : Oui Rouge : Non	Oui	Oui	Lorsque la tension returné à la normale, l'alarme stoppe automatiquement.
Coupure de sous tension	Verte : Oui Rouge : Oui	Oui	Non	Lorsque la tension returné à la normale, le convertisseur redémarre automatiquement.
Coupure de surtension	Verte : Oui Rouge : Oui	Oui	Non	Lorsque la tension returné à la normale, le convertisseur redémarre automatiquement.
Coupure de Surcharge	Verte : Oui Rouge : Oui	Oui	Non	La puissance demandée par l'appareil branché au convertisseur est trop importante, il faut réduire la charge.
Coupure de surchauffe	Verte : Oui Rouge : Oui	Oui	Non	Lorsque la température returné à la normale, le convertisseur redémarre automatiquement.
Coupure de Court-circuit	Verte : Oui Rouge : Oui	Oui	Non	Lorsque le problème de court-circuit est résolu, le convertisseur redémarre automatiquement.

PERFORMANCES TENSION ET TEMPERATURE

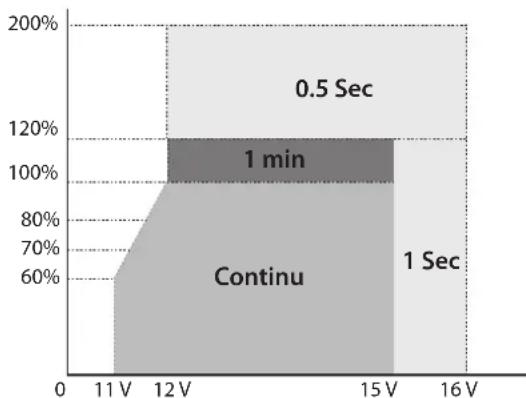

Puissance en fonction de la tension de sortie

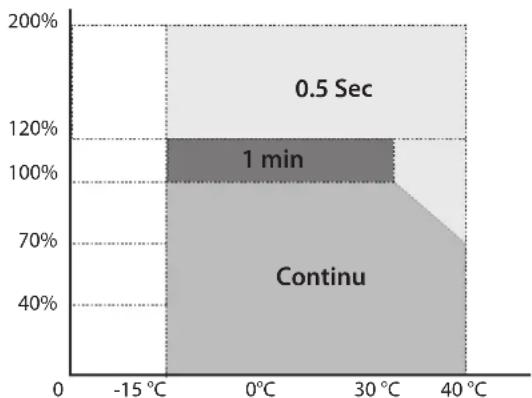

Puisance en fonction de la temperature

GARANTIE

La garantie couvre tous defauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
  L'usure normale des pieces (Ex.: cables, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, demontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, returner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat dated (ticket de sortie de caisse, facture....)
• une note explicative de la panne.
