Producttype	Alarm sirene met lichtflits
Merk	ABUS
Model	SG1681
Serie	ECOLINE
Kleur behuizing	Rood
Voeding	9 – 12 V gelijkstroom
Stroomverbruik	Ongeveer 200 mA
Geluidsdruk	Ongeveer 100 dB op 1 meter
Type flits	Knipperlicht (Xenon of LED, niet gespecificeerd)
Gebruik	Binnen en buiten (onder een dakrand)
Montage	Wandmontage met pluggen en schroeven (niet meegeleverd)
Aansluiting	Alarmcentrale (bedradingsschema meegeleverd)
Aantal aders	3 (wit, rood, bruin)
Functies	Akoestische sirene en lichtflits
Onderhoud	Regelmatige visuele en functionele controle
Reiniging	Droge pluisvrije doek, zonder reinigingsmiddel
Afvalverwerking	Conform de lokale regelgeving (AEEA)
Geschatte afmetingen	100 x 100 x 50 mm
Geschat gewicht	200 g
Bedrijfstemperatuur	Niet gespecificeerd, geschikt voor buitengebruik onder beschutting
Beschermingsgraad	Niet gespecificeerd, bestand tegen vocht onder beschutting

Veelgestelde vragen - SG1681 ABUS

Wat is de voedingsspanning van de SG1681 sirene?

De benodigde voeding is 9 tot 12 V gelijkstroom.

Kan ik de SG1681 sirene buiten installeren?

Ja, hij kan buiten worden gemonteerd, maar zorg ervoor dat hij nooit direct aan regen wordt blootgesteld. Installeer hem onder een dakrand of overstek.

Wat is het geluidsniveau van de sirene?

De geluidsdruk is ongeveer 100 dB op 1 meter.

Hoe sluit ik de SG1681 sirene aan op mijn alarmcentrale?

Volg het meegeleverde bedradingsschema in de handleiding: witte draad (alleen flits, 9-12V), rode draad (flits + sirene, 9-12V), bruine draad (aarde). Sluit altijd spanningsloos aan.

Wat is het stroomverbruik van de sirene?

Het verbruik is ongeveer 200 mA in bedrijf.

Hoe reinig ik de SG1681 sirene?

Reinig hem met een droge pluisvrije doek. Gebruik geen reinigingsmiddelen.

Wat te doen als de sirene niet werkt?

Controleer eerst de voeding en de aansluitingen. Zorg ervoor dat de spanning correct is (9-12V) en dat de draden goed zijn aangesloten. Voer een visuele controle van het apparaat uit.

Wat is het verschil tussen de modellen SG1681 en SG1682?

Het verschil zit in de kleur van de behuizing: de SG1681 is rood, terwijl de SG1682 geel is. De technische specificaties zijn identiek.

Kan ik de sirene op elke alarmcentrale aansluiten?

Hij is ontworpen om te worden aangesloten op een compatibele 9-12V gelijkstroom alarmcentrale. Raadpleeg de handleiding van uw centrale om de compatibiliteit te controleren.

Hoe moet de sirene aan het einde van zijn levensduur worden afgevoerd?

Gooi hem niet bij het huishoudelijk afval. Voer hem af volgens de lokale regelgeving voor afgedankte elektrische en elektronische apparatuur (AEEA).

GEBRUIKSAANWIJZING SG1681 ABUS

Installatie-instructies

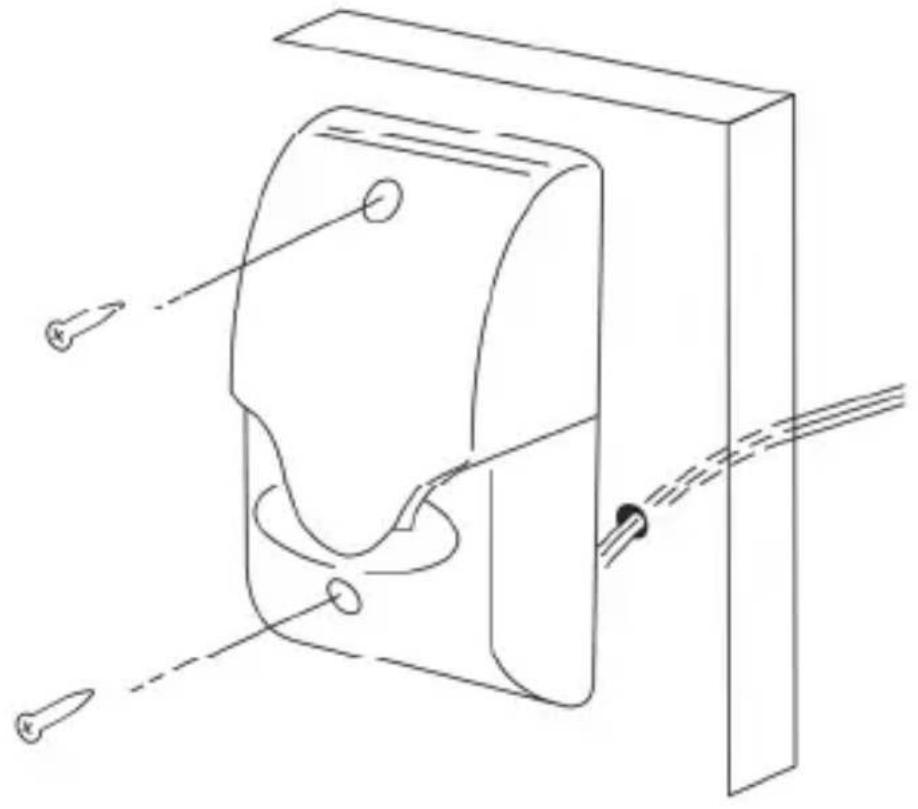

Fig. 1

Wij bedanken u voor de aankoop van deze ECOLINE sirene + knipperlicht. Met dit toestel heeft u een product gekocht, dat met de allernieuwste techniek werd gebouwd.

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werd aangetoond, de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd.

Om deze toestand te behouden en een gebruik zonder gevaren te garanderen, moet u als gebruiker deze gebruiksaanwijzing in acht nemen! Als u vragen heeft, neem dan contact op met uw speciaalzaak.

De ECOLINE sirene + knipperlicht dient voor de optische en akoestische beveiliging van uw eigendom. In de regel sluit u hem op uw alarmcentrale aan.

Neem de instructies en opmerkingen in deze handleiding in acht! Mocht u zich niet aan deze handleiding houden, dan komt uw aanspraak op garantie te vervallen!

Voor gevolgschade stellen wij ons niet aansprakelijk!

Het gehele product mag niet gewijzigd, geopend of omgebouwd worden. De aansluiting op het openbare stroomnet valt onder de voor het land specifieke bepalingen. Stelt u zich a.u.b. van tevoren op de hoogte.

Montage

U kunt dit apparaat zowel in gesloten ruimten als ook buiten monteren.

Let er bij de montage buiten gesloten ruimten op dat het apparaat niet aan directe regen wordt blootgesteld. Monteer het apparaat buiten bijvoorbeeld onder dakoverstekken.

Bevestig het huis op een geschikt oppervlak. Gebruik alleen daarvoor geschikte pluggen, schroeven en gereedschap, zie afb. 1.

Elektrische aansluiting

Neem a.u.b. de technische gegevens van dit apparaat in acht. Afb. 2 toont het schakelschema voor de aansluiting van het apparaat:

(1) Wit: 9 – 12 V DC, knipperlicht
(2) Rood: 9 – 12 V DC, knipperlicht sirene
(3) Bruin: Aarde.

Dit apparaat is uitsluitend voor het gebruik op alarmcentrales bestemd. Neem de gebruiksaanwijzing van de door u gebruikte alarmcentrale in acht als u dit apparaat installeert.

Sluit dit apparaat alleen aan als u alle leidingen stroomloos heeft geschakeld.

Onderhoud

Controleer regelmatig de technische veiligheid van dit apparaat door een visuele en functionele controle uit te voeren.

Reiniging

Reinig het apparaat alleen met een droge, niet-pluizende doek. Gebruik geen schoonmaakmiddelen

Afvalverwijdering

Voer uw onbruikbaar geworden sirene + knipperlicht alleen conform de geldende wettelijke voorschriften af.

Technische gegevens

Bedrijfsspanning 9 – 12 V DC

Stroomopname ca. 200 mA

Geluidssterkte ca. 100 dB/1 m

Bestelnummers: rood: SG1681

geel: SG1682

blauw: SG1683

Entsorgung

Apparaten met dit teken mogen niet met huishoudelijk vuil worden afgevoerd. Voer dit product aan het einde van de levensduur af in overeenstemming met de plaatselijk geldende wet- en regelgeving.
