GEBRUIKSAANWIJZING HCE2200 SCHEPPACH
Verklaring van de symbolen op het apparaat
 | Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften! |
 | Draag een veiligheidsbril! |
 | Draag gehoorbescherming! |
 | Beschermingsklasse II |
 | Het apparaat mag niet direct op het openbare drinkwaternet worden aangesloten. |
 | Hogedrukstraal niet op personen, dieren, actieve elektrische apparatuur of het apparaat zelf worden gericht. |
Inhoudsopgave:
- Inleiding....57
- Apparaatbeschrijving....57
- Meegeleverd....57
- Beoogd gebruik 58
- Veiligheidsvoorschriften voor hogedrukreiniger 58
- Restrisico's....60
- Technische gegevens....60
- Uitpakken....60
- Voor de ingebruikname 61
- Elektrische aansluiting 61
- Bediening 62
- Onderhoud 63
- Afvalverwerking en hergebruik....63
- Mogelijke oorzaken van defecten....64
Pagina:

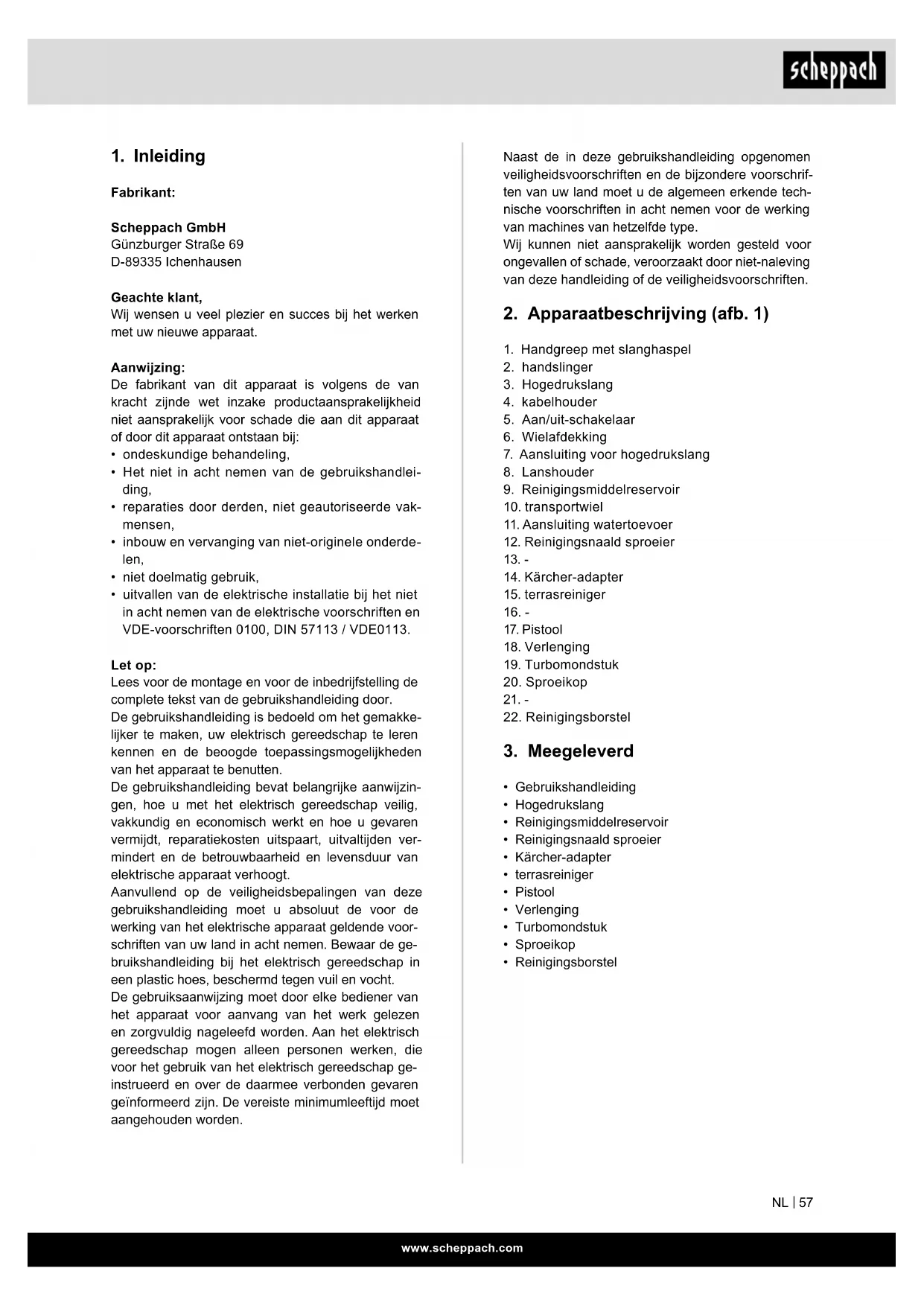

1. Inleiding
Fabrikant:
Scheppach GmbH
Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.
Aanwijzing:
De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:
- ondeskundige behandeling,
- Het niet in acht nemen van de gebruikshandleiding,
- reparaties door derden, niet geautoriseerde vakmensen,
- inbouw en vervanging van niet-originele onderde-
len,
- niet doelmatig gebruik,
- uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.
Let op:
Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.
De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw elektrisch gereedschap te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.
De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het elektrisch gereedschap veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van elektrische apparaat verhoogt.
Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het elektrische apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruikshandleiding bij het elektrisch gereedschap in een plastic hoes, beschermd tegen vuil en vocht.
De gebruiksaanwijzing moet door elke bediener van het apparaat voor aanvang van het werk gelezen en zorgvuldig nageleefd worden. Aan het elektrisch gereedschap mogen alleen personen werken, die voor het gebruik van het elektrisch gereedschap geinstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden.
Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.
Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.
2. Apparaatbeschrijving (afb. 1)
- Handgreep met slanghaspel
- handslinger
- Hogedrukslang
- kabelhouder
- Aan/uit-schakelaar
- Wielafdekking
- Aansluiting voor hogedrukslang
- Lanshouder
- Reinigingsmiddelreservoir
- transportwiel
- Aansluiting watertoevoer
- Reinigingsnaald sproeier
-
- Kärcher-adapter
- terrasreiniger
-
- Pistool
- Verlenging
- Turbomondstuk
- Sproeikop
21.-
- Reinigingsborstel
3. Meegeleverd
- Gebruikshandleiding
- Hogedrukslang
• Reinigingsmiddelreservoir
- Reinigingsnaald sproeier
- Kärcher-adapter
- terrasreiniger
- Pistool
- Verlenging
- Turbomondstuk
- Sproeikop
- Reinigingsborstel
4. Beoogd gebruik
De hogedrukreiniger is voorzien voor het gebruik in het particuliere bereik voor het reinigen van voertuigen, machines, gebouwen, gevels enz. met hogedruk.
De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.
Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.
5. Veiligheidsvoorschriften voor hogedrukreiniger
Lees deze veiligheidsvoorschriften voordat u het apparaat voor het eerst in gebruik neemt en de originele gebruikshandleiding. Handel overeenkomstig.
- Naast de aanwijzingen in de gebruikshandleiding moeten de algemene veiligheids- en ongevallen-preventievoorschriften van de wetgever in acht worden genomen.
- Op het apparaat aangebrachte waarschuwings- en instructiebordjes geven belangrijke aanwijzingen voor een veilig gebruik.
Gevaarniveaus
GEVAAR
- Geeft een direct dreigend gevaar dat tot ernstig of dodelijk letsel kan leiden.
⚠ WAARSCHUWING
- Geeft een mogelijk gevaarlijke situatie aan die tot ernstig of dodelijk letsel kan leiden.
⚠VOORZICHTIG
- Geeft een mogelijk gevaarlijke situatie aan die tot licht letsel kan leiden.
LET OP
- Geeft een mogelijk gevaarlijke situatie aan die tot materiële schade kan leiden.
- Gevaar op een elektrische schok.
- Netstekker en stopcontact nooit met vochtige handen aanpakken.
-
Netsnoer met netstekker voor elke gebruik op schade controleren. Beschadigde netsnoer direct door geautoriseerde servicedienst / elektriciens laten vervangen. Apparaat met beschadigde netsnoer niet in bedrijf nemen.
-
Alle stroomgeleidende onderdelen in de werkomgeving moeten beschermd zijn tegen spatwater.
- Netstekker en koppeling van een verlengsnoer moeten waterdicht zijn en mogen niet in het water liggen. De koppeling mag niet op de grond liggen. Aanbevolen wordt om kabeltrommels te gebruiken die waarborgen dat de stopcontacten zich minstens 60 mm boven de grond bevinden.
- Let op dat de netaansluiting en het verlengsnoer niet worden overreden, bekneld raakt of uitgerekt of op enige wijze wordt beschadigd. De netsnoeren beschermen tegen hitte, olie en scherpe randen.
- Voor alle verzorgings- en onderhoudswerkzaamheden het apparaat uitschakelen en de netstekker uit het stopcontact verwijderen.
- Reparatiewerkzaamheden en werkzaamheden aan elektrische bouwdelen mogen alleen door een geautoriseerde klantenservice worden uitgevoerd.
⚠ WAARSCHUWING
- Het apparaat mag alleen op een elektrische aansluiting worden aangesloten die door een elektricien conform IEC 60364 werd uitgevoerd.
- Het apparaat uitsluitend op wisselstroom aansluiten. De spanning moet overeenstemmen met het typeplaatje van het apparaat.
- Beschermingsklasse II - Apparaten mogen alleen conform de voorschriften op geaarde stroombronnen worden aangesloten.
- Om veiligheidsredenen adviseren wij doorgaans het apparaat via een aardlekschakelaar (max. 30 mA) te gebruiken.
- Een ongeschikte elektrisch verlengsnoer kan gevaarlijk zijn. In de buitenlucht uitsluitend een hiervoor, toegestaan, overeenkomstig aangeduide elektrisch verlengsnoer met voldoende leidingdiameter gebruiken:
1 - 10 m: 1,5 mm ^2 ; 10 - 30 m: 2,5 mm ^2
- Verlengsnoer altijd volledig van de kabeltrommel afwikkelen.
Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.
Veilig werken
GEVAAR
- De gebruiker moet het apparaat volgens de voorschriften gebruiken. De gebruiker moet rekening houden met de lokale omstandigheden en tijdens het werken met het apparaat rekening houden met personen in de nabije omgeving.
- Belangrijke componenten, zoals hogedrukslang, handspuitpistool en veiligheidsvoorzieningen, voor elk gebruik op schade controleren. Beschadigde componenten direct vervangen. Apparaat met beschadigde componenten niet in gebruik nemen.
- Hogedrukstralen kunnen gevaarlijk zijn bij onachtzaam gebruik. De straal mag niet op personen, dieren, actieve elektrische apparatuur of het apparaat zelf worden gericht.
- De hogedrukstraal niet op anderen of zichzelf richten om kleding of schoeisel te reinigen.
- Autobanden/bandventielen kunnen door de hoge-
drukstraal beschadigd raken en knappen. Eerste
signalen hiertoe is een verkleuring van de band.
Beschadigde autobanden/banventielen zijn levens-
gevaarlijk. Neem ten minste 30 cm spuitafstand bij
het reinigen in acht!
⚠ WAARSCHUWING
- Het apparaat niet gebruiken als andere personen zich binnen het bereik bevinden, behalve als ze veiligheidskleding dragen.
- Het apparaat mag niet door kinderen of niet-geïnstrueerde personen worden gebruikt.
- Dit apparaat is niet bestemd voor gebruik door personen met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van hem of haar instructies krijgen hoe het apparaat moet worden gebruikt en hebben de daaruit resulterende gevaren begrepen. Kinderen mogen niet met het apparaat spelen.
- Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.
⚠VOORZICHTIG
- Controleer dit voorafgaand aan alle werkzaamheden met of aan het apparaat om ongevallen of beschadigingen door omvallen van het apparaat te vermijden.
- Door de vrijkomende waterstralen aan de hoge-
drukspuitkop ontstaat een terugstootkracht aan
het handspuitpistool. Zorg voor een veilige stand,
houd het handspuitpistool en de spuitbuis goed
vast.
- Het apparaat nooit onbeheerd achter laten, zo lang deze in gebruik is.
LET OP
- Bij langere werkonderbrekingen het apparaat met de apparaatschakelaar uitschakelen.
- Gebruik het apparaat niet bij temperaturen onder de 0 °C.
Overige gevaren
GEVAAR
- Gebruik op plaatsen met ontploffingsgevaar is verboden.
- Spuit niet op voorwerpen die stoffen (bijv. asbest) bevatten die gevaarlijk zijn voor de gezondheid.
- Spuit nooit oplosmiddelhoudende vloeistoffen of onverdunde zuren en oplosmiddelen op! Dit zijn bijv. benzine, verfverdunner of stookolie. De spuitnevel is licht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren en oplosmiddelen, omdat deze de in het apparaat gebruikte materialen kunnen aantasten.
- Verpakkingsfolies uit de buurt van kinderen houden. Er bestaat verstikkingsgevaar!
⚠ WAARSCHUWING
- Conform de geldende voorschriften mag het apparaat nooit zonder systeemscheider op het drinkwaternet worden gebruikt. Controleer of de aansluiting van uw huiswaterinstallatie waarop de hogedrukreiniger wordt gebruikt, is voorzien van een systeemscheider conform EN 12729 type BA.
- Water dat door een systeemscheider is gestroomd, wordt als ondrinkbaar beschouwd.
- Hogedrukslangen, fittingen en koppelingen zijn belangrijk voor de veiligheid van machines. Gebruik uitsluitend door de fabrikant aanbevolen hogedrukslangen, fittingen en koppelingen.
- Bij het loskoppelen van de toevoer— of hoge-
drukslang kan na het gebruik heet water uit de
aansluitingen vrijkomen.
⚠VOORZICHTIG
- Bij het kiezen van de opstellingslocatie en bij het transport dient u het gewicht van het apparaat (zie technische gegevens) in acht te nemen, om ongevallen of letsel te vermijden.
- Ononderbroken van het apparaat gedurende meer-dere uren kan leiden tot problemen met de bloeds-omloop in de handen als gevolg van trillingen.
- Handschoenen dragen.
- Handen warmthouden.
- Regelmatige werkonderbrekingen inlassen.
Werken met reinigingsmiddelen ⚠ WAARSCHUWING
- Dit apparaat is ontworpen voor gebruik met door de fabrikant geleverde of aanbevolen reinigingsmiddelen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat beïnvloeden.
- Het onjuiste gebruik van reinigingsmiddelen kan ernstig letsel of vergiftigingen veroorzaken.
- Bewaar reinigingsmiddelen buiten het bereik van kinderen.
Veiligheidsvoorzieningen
⚠VOORZICHTIG
- Veiligheidsvoorzieningen worden gebruikt ter bescherming van de gebruiker en mogen niet worden gewijzigd of worden omzeild.
Persoonlijke beschermingsmiddelen
⚠VOORZICHTIG
- Ter bescherming tegen terugspuitend water of vuil geschikte veiligheidskleding en veiligheidsbril dragen.
- Tijdens het gebruik van hogedrukreinigers kunnen aerosolen worden gevormd. Inademing van aerosolen kan schade aan de gezondheid veroorzaken. Afhankelijk van het gebruik kunnen volledig afgeschermde spuitmonden (bijv. oppervlakreinigers) voor de hogedrukreiniging worden gebruikt, die de uitstoot van waterhoudende aerosolen aanzienlijk verminderen. Het gebruik van een dergelijke afscherming is niet bij alle toepassingen mogelijk. Als het gebruik van een volledig afgeschermde spuitmond niet mogelijk is, moet een luchtwegbescherming van klasse FFP2 of soortgelijk, afhankelijk van de te reinigen omgeving, worden gebruikt.
6. Restrisico's
Ook als u dit elektrisch apparaat conform de voorschriften gebruikt, blijven er altijd restrisico's bestaan. De volgende gevaren kunnen in relatie tot de constructie en de uitvoering van dit elektrisch apparaat optreden:
- Longschade, als geen geschikt stofmasker wordt gedragen.
- Gehoorschade, als de voorgeschreven gehoorbescherming niet wordt gedragen.
- Lichamelijk letsel door hand-arm-bewegingen als het apparaat gedurende een langere periode wordt gebruikt of niet conform de voorschriften wordt bediend en onderhouden.
| Opgenomen vermogen 2200 W |
| Werkdruk 11 MPa |
| Nominale druk 16,5 MPa |
| Transportvermogen 6,3 l/min |
| max. druk watertoevoer | 0,4 MPa |
| Beschermingsklasse | II |
Gevaar!
Geluid en trilling
De geluids- en trillingswaarden zijn bepaald volgens EN 60335.
| Geluidsdrukniveau L_pA | 81 dB(A) |
| Onzekerheid K_pA | 3 dB(A) |
| Geluidsvermogensniveau L_WA | 98 dB(A) |
| Onzekerheid K_WA | 3 dB(A) |
Draag gehoorbescherming.
Het effect van lawaai kan gehoorverlies zijn.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 60335.
Trillingsemissiewaarde a_h ≤ 2,5 m/s^2
De opgegeven trillingsemissiewaarde is gemeten volgens een standaardtestmethode en kan, afhankelijk van de wijze, waarop het elektrische apparaat wordt gebruikt, wijzigen en in uitzonderingsgevallen boven de opgegeven waarde liggen.
De opgegeven trillingsemissiewaarde kan in vergelijk met een elektrisch apparaat met een andere worden gebruikt.
De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een inleidende indicatie van de beperking.
Beperk de geluidsproductie en trillingen tot een minimum!
- Gebruik uitsluitend goed functionerende apparaten.
- Onderhoud en reinig het apparaat regelmatig.
- Pas uw werkwijze aan het apparaat aan.
- Zorg dat het apparaat niet overbelast raakt.
- Laat het apparaat eventueel controleren.
- Schakel het apparaat uit als deze niet in bedrijf is.
- Draag handschoenen.
8. Uitpakken
- Open de verpakking en haal het apparaat er voorzichtig uit.
- Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
- Controleer of de inhoud van de levering volledig is.
- Controleer het apparaat en de hulpstukken op transportschade.
- Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
⚠ LET OP!
Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!
9. Voor de ingebruikname
Juist gebruik van het apparaat
- De hogedrukreiniger moet op een vlak, stabiel oppervlak worden opgesteld.
- Bij elke bediening van de machine moet de juiste bedieningspositie in acht worden genomen: een hand aan het pistool en de tweede hand aan de lans.
- De waterstraal mag nooit op elektrische Leidingen of de machine worden gericht.
- Om een beschadiging van de pomp in stilstand te vermijden, is een gering lekken van de pomp normaal.
- De machine mag in geen geval in ruimtes worden gebruikt die explosiegevaarlijk zijn.
- De Bedrijfstemperatuur moet tussen +5 en + 60 °C liggen. Er mogen geen afdekkingen of wijzigingen aan de lans of de spuitmonden worden aangebracht.
- De hogedrukreiniger is geschikt voor gebruik met koud of matig warm water (max. 40 °C), hogere temperaturen leiden tot schade aan de pomp.
- Het instromende water mag niet vervuild zijn, zand bevatten of zijn belast met chemische producten, die kunnen leiden tot beïnvloeding van de werking en de levensduur van de machine kunnen verkorten.
Montage
Montage apparaat (afb. 2)
Steek de lanshouder (8) en de kabelhouder (4) aan de zijkant op de beide bevestigingspunten op het apparaat.
Schuif de handgreep met de slanghaspel (1) op de bevestigingspunten boven op het apparaat en borg deze met de beide meegeleverde schroeven (lengte 20 mm)
Monteer de wielafdekking (6) met de meegeleverde schroef (lengte 13 mm)
Slanghaspel (afb. 1)
De slanghaspel wordt gebruikt voor het plaatsbesparend bewaren van de hogedrukslang (3).
Met behulp van de handslinger (2) kan de hoge-
drukslang (3) op de slanghaspel worden opgerold.
Let op! Voor het gebruik van de hogedrukreinigers moet de hogedrukslang volledig zijn afgewikkeld.
Aansluiting watertoevoer (afb. 1)
Schroef de aansluiting voor de watertoevoer (11) op het apparaat. De aansluiting voor de watertoevoer (11) is voorzien van een aansluitstuk voor standaard slangkoppelingssystemen. Steek de slangkoppeling van de toevoerslang (min. ∅ 1/2"/ ca. 13 mm) op de aansluiting voor watertoevoer (11).
Gebruik de watertoevoer altijd een versterkte waterslang met een in de handel verkrijgbare koppeling.
De lengte moet ten minste 6,0 m zijn. (niet bij de levering inbegrepen)
Tussen het drinkwater en de hogedrukreiniger moet een terugslagklep zijn ingebouwd! Neem hiertoe contact op met uw sanitairinstallateur.
Aanzuigen uit open tanks/reservoirs en natuurlijk grondwater
Gebruik een speciale zelf-aanzuigaccessoires (niet bij de levering inbegrepen / verkrijgbaar bij de leverancier)
Met deze accessoire kan de hogedrukreiniger water 0,5 m hoog boven de waterspiegel aanzuigen. Dit kan ca. 25–50 seconden duren.
Dompel de accessoireslang volledig onder water om de lucht uit de slang te drijven.
Sluit de accessoireslang op de hogedrukreiniger aan en controleer of de aanzuigzeef onder water blijft.
Laat de hogedrukreiniger met weggenomen spuitpistool draaien, tot er gelijkmatig uit de hogedrukslang water stroomt. Als na 25–50 seconden nog geen water uitstroomt, schakelt u het apparaat uit en controleert u alle aansluitingen.
Als het water stroomt, de hogedrukreiniger uitschakelen en om te werken op het spuitpistool en de spuitlans aansluiten.
Aansluiting hogedrukslang (afb. 3/4)
Sluit de hogedrukslang (3) op de aansluiting voor de hogedrukslang (7). Verwijder eerst de beschermkap. Steek het andere uiteinde van de hogedrukslang (3) in de aansluiting van het pistool (17).
Om de hogedrukslang (3) te verwijderen, drukt u op de toets (A) en trekt u deze er uit.
Aansluiting van de hulpstukken (afb. 5)
Om de hulpstukken 14, 18 en 22 te monteren, drukt u deze in het pistool (17) en draait u deze tot deze vergrendelen.
Om de hulpstukken 15, 19 en 20 te monteren, drukt u deze in het verlengstuk (18) en draait u deze tot deze vergrendelen.
10. Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften.
De netaansluiting van de klant en het gebruikte ver- lengsnoer moeten eveneens aan deze voorschriften voldoen.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.
Mogelijke oorzaken zijn:
- Versleten plekken, als aansluitkabels door venster-of deuropeningen worden geleid.
- Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
- Snijplekken omdat over de aansluitkabel is gere-
den.
- Beschadigde isolatie omdat de stekker uit het stopcontact is getrokken.
- Scheuren door veroudering van de isolatie.
Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.
Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitkabel niet op het elektriciteitsnet is aangesloten.
Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met dezelfde aanduiding.
Op de aansluitkabel moet de typeaanduiding vermeld staan.
Voor de eenfase-wisselstroommotor adviseren wij om een zekering C-curve 16 A of K-curve 16 A te gebruiken bij machines met een hoge aanloopstroom (vanaf 3000 W)!
- Het product voldoet aan de eisen van EN 61000-3-11 en valt onder speciale aansluitingsvoorwaarden. Dit betekent dat gebruik op een willekeurig vrij te kiezen aansluitpunt niet toegestaan is.
- Het product kan tijdelijke spanningsschommelingen veroorzaken bij ongunstige condities van het elektriciteitsnet.
- Het product is uitsluitend voorzien voor het gebruik op aansluitpunten, die
a) een maximale toegestane netwerkimpedantie „Z“ (Zmax = 0,465 Ω) niet overschrijden of
b) een duurstroombelastbaarheid van het netwerk van ten minste 100 A per fase hebben.
- Als gebruiker moet u ervoor zorgen, indien nodig in overleg met uw energiebedrijf, dat uw aansluitpunt, waarmee u uw product gebruiken wilt, aan een van beide genoemde eisen a) of b) voldoet.
11. Bediening
De machine bestaat uit een module met een pomp, die door een schokbestendige behuizing wordt afgedekt. De machine is voorzien van een lans en een pistool met stroef oppervlak voor een optimale werkpositie, die overeenkomen met de vorm en onderdelen van de geldende voorschriften.
Ingebruikname:
Als u de hogedrukreiniger volledig monteert en alle aansluitingen hebt aangebracht, kunt u als volgt verder gaan:
Open de watertoevoer. Ontgrendel het pistool (17) met de blokkeerschakelaar (C). Haal de trekker (D) over zodat de aanwezige lucht in het apparaat kan ontsnappen. (Afb. 5)
Schakel het apparaat in, zet hiervoor de aan/uit-schakelaar (5) op „ON“. Bedien nu de trekker (D). (Afb. 1/5)
Voor het uitschakelen de trekker (D) loslaten, het apparaat schakelt in stand-by. Zodra u de trekker (D) weer overhaalt, start de hogedrukreiniger weer. (Afb. 5)
Om de hogedrukreiniger volledig uit te schakelen, zet u de aan/uit-schakelaar (5) op „OFF“. (Afb. 1)
Reinigingsmiddelreservoir (9)
Vul het reinigingsmiddelreservoir met een geschikt reinigingsmiddel. Het bijvoegen van het reinigingsmiddel geschiedt automatisch in lagedrukbedrijf.
Reinigingsmiddel wordt alleen aangezogen als de reinigingsborstel (22) is gemonteerd.
Gebruik van de hulpstukken (afb. 1):
Kärcher-adapter (14): Met deze adapter kan de accessoire van het merk Kärcher worden gemonteerd
Terrasreiniger (15): Voor het reinigen van de grond en wanden.
Turbomondstuk (19): Voor het verhelpen van hardnekkig vuil.
Mondstuk (20): Voor grove reinigingswerkzaamheden.
Reinigingsborstel (22): Voor oppervlakreiniging.
12. Onderhoud
⚠ Waarschuwing! Trek altijd de stekker uit het stopcontact voordat u instellings-, instandhoudings- of reparatiewerkzaamheden uitvoert!
Algemene onderhoudswerkzaamheden
- Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage druk uit.
- Wij adviseren om het apparaat direct na elk gebruik te reinigen.
- Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings-of oplosmiddelen. Hierdoor kunnen de kunststofonderdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt.
Lange standtijd van de elektrische pomp
Indien de machine gedurende langere perioden (meer dan 3 maanden) moet worden stilgezet in ruimten waar gevaar voor vorst bestaat, adviseren wij de machine met antivriesmiddel te vullen (zoals dat ook voor voertuigen wordt gebruikt).
Als het apparaat gedurende langere tijd niet wordt gebruikt, ontstaat in de elektrische pomp kalkafzettingen die kunnen leiden tot problemen bij het starten.
Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.
Slijtageonderdelen*: Riem, slang, lans, spuitmonden en hulpstukken, luchtfilter, afdichtingen
* niet persé in de leveringsomvang opgenomen!
Reiniging mondstuk (afb. 1)
Voor het reinigen van een verstopt mondstuk gebruikt u de meegeleverde draad (12).
13. Afvalverwerking en hergebruik
Het apparaat zit in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en kan dus opnieuw gebruikt worden of kan terugkeren in de kringloop van grondstoffen. Het apparaat en de accessoires ervan bestaan uit verschillende soorten materiaal, zoals metaal en kunststoffen. Defecte apparaten horen niet bij het huisvuil.
Voor een vakkundig afvoeren, moet het apparaat bij een geschikt verzamelpunt worden ingeleverd. Als u niet weet waar een dergelijk verzamelpunt zich bevindt, kunt u dit bij de gemeente navragen.
Oude apparatuur mag niet bij het huisafval worden gegooid!
Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen niet bij het huishoudelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist handelen van oude apparatuur kan door mogelijke gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation.
14. Mogelijke oorzaken van defecten
| Bedrijfsstoring Oorzaak Oplossing |
| Apparaat functioneert niet. | Geen elektrische spanning op het apparaat. | Zekering, netsnoer, netstekker controleren en eventueel door vakkundig personeel laten vervangen. |
| Leidingdiameter van het verlengsnoer te laag resp. het verlengsnoer te lang. | Verlengsnoeren met hogere aderdoorsne-de gebruiken resp. korter verlengsnoer gebruiken. |
| Netspanning ligt onder de aangege-ven waarde | Eventueel contact opnemen met het nuts-bedrijf. |
| Pomp is bevroren. Controleer dit, eventueel ontdooien. |
| Motor draait, er wordt echter geen druk opgebouwd. | Luchtaanzuiging in de watertoevoer. | Toevoerslang en slangverbindingen contro-leren, eventueel vervangen. |
| Uitlaatmondstuk te groot. Controleer dit, eventueel vervangen. |
| Onregelmatig. bedrijfsdruk. Luchtaanzuiging in de watertoevoer. | Toevoerslang en slangverbindingen contro-leren, eventueel vervangen. |
Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van ma-
teriaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.
Garantía ES
Zichtbare gebreken moeten binnen 8 dagen na ontvangst van de goederen worden gemeld, anders verliest de koper elk recht op aanspraak voor dergelijke gebreken. Bij een juiste behandeling van onze machines en gedurende de wettelijke garantietermijn vanaf de aflevering bieden wij garantie door elk machineonderdeel, dat tijdens deze periode door materiaal- of productlefouten
onbruikbaar zou worden, gratis te vervangen. Voor onderdelen die wij niet zelf produceren, bieden wij enkel garantie in de mate die de toeleveranciers ons bieden. De kosten voor de plaatsing van de nieuwe onderdelen draagt de koper. Aanspraken voor wijzigingen, waardevermindering en overige schadeloosstelling zijn uitgesloten.
