GEBRUIKSAANWIJZING RMA 2 RPV STIHL

• 12 Grasmaaier en accu controleren p. 310
• 13 Met de grasmaaier werken p. 312
• 14 Na de werkzaamheden p. 313
• 15 Vervoeren p. 313
• 16 Opslaan p. 313
• 17 Reinigen p. 314
• 18 Onderhoud p. 315
• 19 Repareren p. 315
• 20 Storingen opheffen p. 316
• 21 Technische gegevens p. 318
• 22 Onderdelen en toebehoren p. 319
• 23 Milieuverantwoord afvoeren p. 319
• 24 EU-conformiteitsverklaring p. 319
• 25 UKCA-conformiteitsverklaring p. 319
• 26 Veiligheidsinstructies voor grasmaaiers 1 Voorwoord Geachte cliënt(e), Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoef‐ Nederlands 298 0478-131-9950-C © ANDREAS STIHL AG & Co. KG 2022 0478-131-9950-C. VA3.C22. Gedrukt op chloorvrij gebleekt papier. Drukinkten bevatten plantaardige olie, papier is recyclebaar. Vertaling van de originele handleiding 0000009304_005_NLten van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting. STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding. STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als onder‐ steuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken. Wij danken u voor uw vertrouwen in ons en wen‐ sen u veel plezier met uw STIHL product. Dr. Nikolas Stihl p. 320

BELANGRIJK! VOOR GEBRUIK GOED DOOR‐

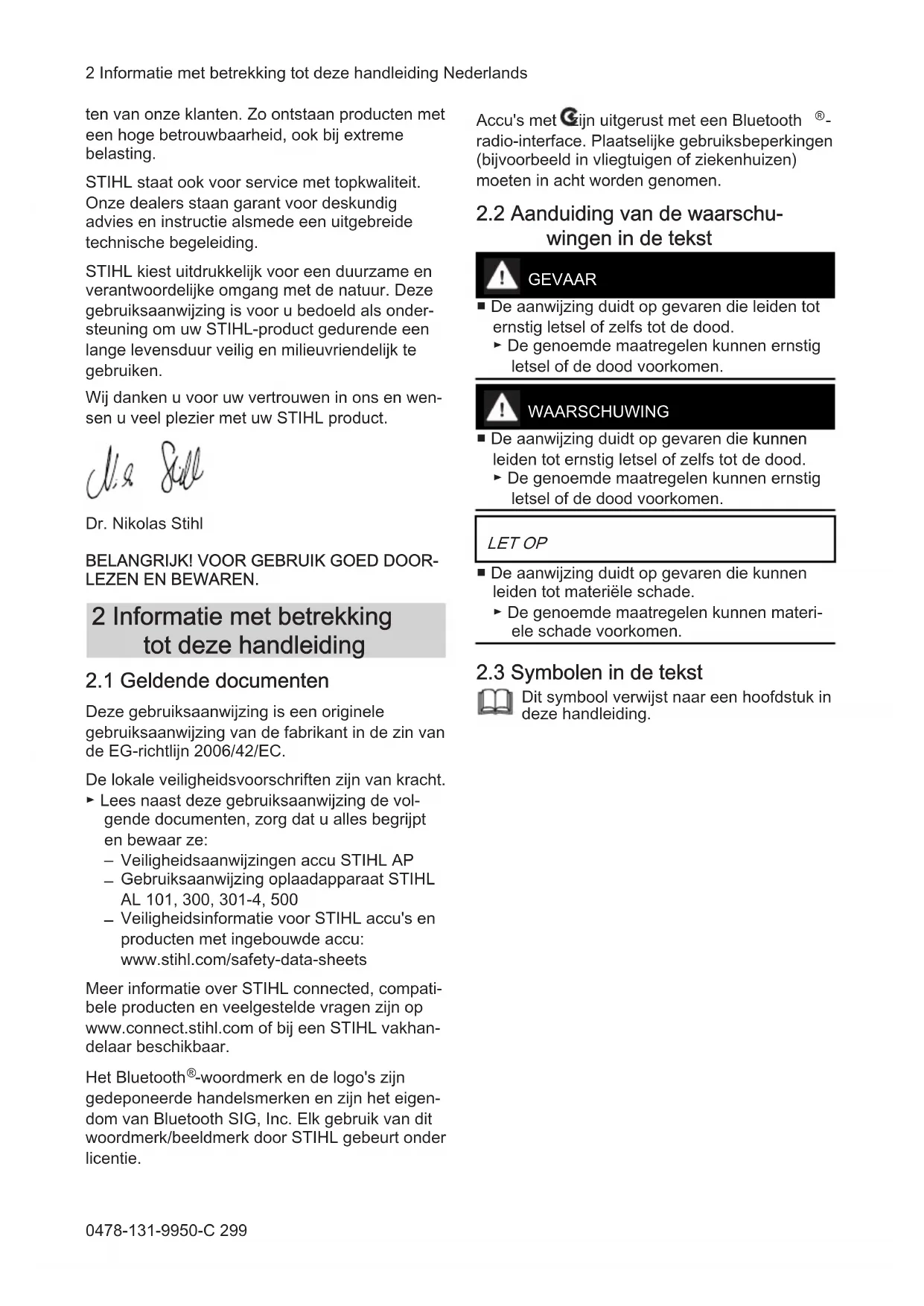

LEZEN EN BEWAREN. 2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC. De lokale veiligheidsvoorschriften zijn van kracht. ► Lees naast deze gebruiksaanwijzing de vol‐ gende documenten, zorg dat u alles begrijpt en bewaar ze:

Veiligheidsaanwijzingen accu STIHL AP

Gebruiksaanwijzing oplaadapparaat STIHL AL 101, 300, 301-4, 500

Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets Meer informatie over STIHL connected, compati‐ bele producten en veelgestelde vragen zijn op www.connect.stihl.com of bij een STIHL vakhan‐ delaar beschikbaar. Het Bluetooth

-woordmerk en de logo's zijn gedeponeerde handelsmerken en zijn het eigen‐ dom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/beeldmerk door STIHL gebeurt onder licentie. Accu's met zijn uitgerust met een Bluetooth

radio-interface. Plaatselijke gebruiksbeperkingen (bijvoorbeeld in vliegtuigen of ziekenhuizen) moeten in acht worden genomen.

2.2 Aanduiding van de waarschu‐

wingen in de tekst GEVAAR ■ De aanwijzing duidt op gevaren die leiden tot ernstig letsel of zelfs tot de dood. ► De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen. WAARSCHUWING ■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood. ► De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen. LET OP ■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade. ► De genoemde maatregelen kunnen materi‐ ele schade voorkomen.

2.3 Symbolen in de tekst

Dit symbool verwijst naar een hoofdstuk in deze handleiding. 2 Informatie met betrekking tot deze handleiding Nederlands 0478-131-9950-C 2993 Overzicht

3.1 Grasmaaier en accu

1 Blokkeerknop De blokkeerknop schakelt samen met de schakelbeugel voor het maaiwerk het mes in en uit. 2 Schakelbeugel voor maaiwerk De schakelbeugel voor het maaiwerk schakelt samen met de blokkeerknop het mes in en uit. 3 Duwstang De duwstang dient voor het vasthouden, begeleiden en transporteren van de gras‐ maaier. 4 Schakelbeugel voor wielaandrijving De schakelbeugel voor wielaandrijving scha‐ kelt de wielaandrijving in en uit. 5 Hendel De hendel dient voor het instellen van de snelheid van de wielaandrijving. 6 Snelspanners De snelspanner klemt het bovenstuk van de duwstang vast op het onderstuk van de duw‐ stang en dient voor het omklappen van de duwstang. 7 Klep De klep dekt de accu, de ECO-schakelaar en de veiligheidssleutel af en beschermt deze tegen vuil. 8 Hendel De hendel dient voor het instellen van de snij‐ hoogte van de voorwielen. 9 Transportgreep De transportgreep dient voor het transporte‐ ren van de grasmaaier. 10 Achteras De achteras dient voor het instellen van de snijhoogte van de achterwielen. 11 Accu De accu voorziet de grasmaaier van energie.

" (alleen voor accu's met

De led geeft aan of de Bluetooth®-radio-inter‐ face in- of uitgeschakeld is. 13 Drukknop Met de drukknop worden de leds op de accu geactiveerd. Hiermee activeert en deactiveert u de Bluetooth®-radio-interface (indien aan‐ wezig). 14 Leds De leds geven de laadtoestand van de accu en storingen aan. 15 Blokkeerhendel De blokkeerhendel houdt de accu in de accu‐ houder. 16 Accuhouder De accuhouder biedt plaats aan de accu. 17 ECO-schakelaar De ECO-schakelaar schakelt de ECO-modus in en uit. 18 Veiligheidssleutel De veiligheidssleutel activeert de grasmaaier. RMA 2 RPV: 19 Accuhouder De accuhouder biedt plaats aan een tweede accu. RMA 2 RV: 19 Transporthouder De transporthouder biedt plaats aan een reserveaccu. # Typeplaatje met machinenummer

De pictogrammen kunnen op de grasmaaier en de accu staan en betekenen het volgende: Dit pictogram duidt de veiligheidssleu‐ tel aan. Nederlands 3 Overzicht 300 0478-131-9950-CDit pictogram duidt de sleutelhouder aan. ECO ECO Dit pictogram duidt de ECO-schakelaar aan.

Dit pictogram geeft het gewicht van de grasmaaier zonder accu aan. 1 led brandt rood. De accu is te warm of te koud. 4 leds knipperen rood. Er is sprake van een storing in de accu.

Gegarandeerd geluidsniveau volgens richtlijn 2000/14/EC in dB(A) om geluidsemissies van producten verge‐ lijkbaar te maken. De accu heeft een Bluetooth

-radio-inter‐ face en kan verbonden worden met de STIHL app. De weergave naast het pictogram verwijst naar de energie-inhoud van de accu vol‐ gens de specificaties van de fabrikant. Het bij gebruik beschikbare vermogen ligt lager. Gooi het product niet bij het huisvuil weg. Schakel het mes in en uit. Rijsnelheid instellen. De grasmaaier rijdt in deze stand met de hoogste snelheid. De grasmaaier rijdt in deze stand met de laagste snelheid. 4 Veiligheidsinstructies

4.1 Waarschuwingspictogrammen

De waarschuwingspictogrammen op de gras‐ maaier of de accu betekenen het volgende: Neem de veiligheidsinstructies en bij‐ behorende maatregelen in acht. Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem. Wees voorzichtig voor rondvliegende voorwerpen - houd afstand en houd anderen uit de buurt. Raak het draaiende mes niet aan. Neem de accu uit tijdens onderbrekin‐ gen van de werkzaamheden en tijdens transport, opslag, onderhoud en repa‐ raties. Neem de veiligheidssleutel uit tijdens onderbrekingen van de werkzaamhe‐ den en tijdens transport, opslag, onder‐ houd en reparaties. Neem de veiligheidsafstand in acht. Bescherm de accu tegen hitte en vuur. Dompel de accu niet in vloeistoffen. Houd het toegestane temperatuurbe‐ reik van de accu aan.

4.2 Reglementair gebruik

De grasmaaier STIHL RMA 2.2 RPV of RMA 2.2 RV is bedoeld voor het mulchen van droog gras. De grasmaaier mag bij regen niet worden gebruikt. De grasmaaier wordt door een accu STIHL AP van energie voorzien. De accu met maakt in combinatie met de STIHL app personalisatie en overdracht van informatie over de accu mogelijk op basis van Bluetooth

Accu's die niet door STIHL voor grasmaaiers zijn goedgekeurd, kunnen brand of explosies veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

Gebruik grasmaaiers met een accu STIHL AP. ■ Als de grasmaaier of de accu niet volgens de regels wordt gebruikt, kunnen personen ern‐ 4 Veiligheidsinstructies Nederlands 0478-131-9950-C 301stig of dodelijk letsel oplopen en kan er materi‐ ele schade ontstaan. ► Gebruik de grasmaaier zoals in deze gebruiksaanwijzing wordt beschreven. ► Gebruik de accu zoals in deze gebruiksaan‐ wijzing, de STIHL app en op www.con‐ nect.stihl.com wordt beschreven.

4.3 Vereisten aan de gebruiker

WAARSCHUWING ■ Niet-geïnstrueerde gebruikers kunnen de gevaren van de grasmaaier en de accu niet herkennen of inschatten. De gebruiker of andere personen kunnen ernstig of dodelijk letsel oplopen. ► Lees de gebruiksaanwijzing, zorg dat u alles begrijpt en bewaar hem. ► Als de grasmaaier of de accu aan een andere persoon wordt doorgegeven: geef de gebruiksaanwijzing mee.

Zorg ervoor dat de gebruiker aan de vol‐ gende vereisten voldoet:

De gebruiker is uitgerust.

De gebruiker is lichamelijk, zintuigelijk en geestelijk in staat om de grasmaaier en de accu te bedienen en ermee te werken. Als de gebruiker met lichame‐ lijke, zintuigelijke of geestelijke beper‐ kingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijke persoon mee werken.

De gebruiker kan de gevaren van de grasmaaier en de accu herkennen en inschatten.

De gebruiker is zich ervan bewust dat hij aansprakelijk is voor ongevallen en voor materiële schade.

De gebruiker is meerderjarig of de gebruiker wordt conform nationale regelgeving onder toezicht voor een beroep opgeleid.

De gebruiker heeft instructie gekregen van een STIHL vakhandelaar of een deskundige persoon, voordat hij voor het eerst met de grasmaaier gaat wer‐ ken.

De gebruiker is niet onder invloed van alcohol, medicijnen of drugs. ► Als er onduidelijkheid bestaat: neem con‐ tact op met een STIHL vakhandelaar.

4.4 Kleding en uitrusting

Tijdens het werken kunnen er voorwerpen met grote snelheid omhoog worden geslingerd. De gebruiker kan letsel oplopen.

Draag een lange broek van stevig materi‐ aal. ■ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.

Als er stof opstuift: draag een stofmasker. ■ Ongeschikte kleding kan vast blijven zitten in hout, struikgewas en de grasmaaier. Gebrui‐ kers zonder geschikte kleding kunnen ernstig letsel oplopen.

Draag nauwsluitende kleding. ► Doe sjaals en sieraden af. ■ Tijdens het reinigen, onderhoud uitvoeren of transporteren kan de gebruiker in contact komen met het mes. De gebruiker kan letsel oplopen.

Draag werkhandschoenen van stevig mate‐ riaal. ■ Als de gebruiker ongeschikte schoenen draagt, kan hij uitglijden. De gebruiker kan let‐ sel oplopen.

Draag stevige, dichte schoenen met stroeve zool. ■ Tijdens het slijpen van messen kunnen deel‐ tjes worden weggeslingerd. De gebruiker kan letsel oplopen.

Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn getest vol‐ gens de norm EN 166 of volgens nationale voorschriften en zijn met de bijbehorende aanduiding in de handel verkrijgbaar.

Draag werkhandschoenen van stevig mate‐ riaal.

4.5 Werkgebied en -omgeving

Niet-betrokken personen, kinderen en dieren kunnen de gevaren van de grasmaaier en omhoog geslingerde voorwerpen niet herken‐ nen en niet inschatten. Niet-betrokken perso‐ nen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Houd niet-betrokken personen, kin‐ deren en dieren ver uit de buurt van het werkgebied. ► Houd veilig afstand tot voorwerpen. Nederlands 4 Veiligheidsinstructies 302 0478-131-9950-C► Laat de grasmaaier niet zonder toezicht staan. ► Zorg ervoor dat kinderen niet met de gras‐ maaier kunnen spelen. ■ Als er bij regen wordt gewerkt, kan de gebrui‐ ker uitglijden. De gebruiker kan ernstig of dodelijk letsel oplopen.

Als het regent: niet werken. ■ De grasmaaier is niet tegen water beschermd. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan er kortsluiting optreden. De gebruiker kan letsel oplopen en de grasmaaier kan beschadigd raken.

Werk niet in de regen of in een natte omge‐ ving. ► Maai geen nat gras. ■ Elektrische onderdelen van de grasmaaier kunnen vonken veroorzaken. Vonken kunnen in een licht ontvlambare of explosieve omge‐ ving brand of een explosie veroorzaken. Per‐ sonen kunnen ernstig of dodelijk letsel oplo‐ pen en er kan materiële schade ontstaan.

Werk niet in een licht ontvlambare of explo‐ sieve omgeving.

WAARSCHUWING ■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de accu niet herkennen en de gevaren hiervan niet inschatten. Buitenstaan‐ ders, kinderen en dieren kunnen ernstig letsel oplopen.

Buitenstaanders, kinderen en huisdieren op afstand houden. ► De accu niet zonder toezicht laten. ► Zorg ervoor dat kinderen niet met de accu kunnen spelen. ■ De accu is niet beschermd tegen alle invloe‐ den van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen, exploderen of onherstelbaar beschadigd raken. Personen kunnen ernstig letsel oplopen en er kan materiële schade ont‐ staan. ► De accu tegen hitte en vuur bescher‐ men. ► De accu niet in het vuur werpen. ► De accu gebruiken en bewaren bij temperaturen tussen de ‑ 10 °C en + 50 °C. ► De accu niet onderdompelen in vloeistoffen. ► De accu bij kleine metalen voorwerpen van‐ daan houden. ► De accu niet blootstellen aan hoge druk. ► De accu niet in de magnetron plaatsen. ► De accu tegen chemicaliën en zouten beschermen.

De grasmaaier verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:

De grasmaaier is onbeschadigd.

De bedieningsorganen werken en zijn niet gewijzigd.

Het mes is correct gemonteerd.

Er is een origineel STIHL accessoire voor deze grasmaaier gemonteerd.

De accessoires zijn correct gemonteerd. WAARSCHUWING ■ In een niet veilige toestand kunnen onderde‐ len niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werk‐ ing worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.

Werk met een onbeschadigde grasmaaier. ► Als de grasmaaier vuil of nat is: reinig de grasmaaier en laat deze drogen. ► Breng geen wijzigingen aan de grasmaaier aan. ► Als de bedieningsorganen niet werken: niet met de grasmaaier werken. ► Monteer originele STIHL accessoires voor deze grasmaaier. ► Monteer het mes zoals in deze gebruiks‐ aanwijzing beschreven staat. ► Monteer accessoires zoals in deze gebruiksaanwijzing of in de gebruiksaanwij‐ zing van het accessoire beschreven staat.

Steek geen voorwerpen in de openingen van de grasmaaier. ► Verbind contacten van de sleutelhouder niet met metalen voorwerpen en maak geen kortsluiting.

Vervang versleten of beschadigde waar‐ schuwingsstickers. ► Als er onduidelijkheid bestaat: neem con‐ tact op met een STIHL vakhandelaar.

Het mes is veilig, als aan de volgende voorwaar‐ den is voldaan:

Het mes en de aanbouwdelen zijn onbescha‐ digd.

Het mes is niet vervormd. 4 Veiligheidsinstructies Nederlands 0478-131-9950-C 303– Het mes is correct gemonteerd.

Het mes is correct geslepen.

Het mes heeft geen bramen.

Het mes is correct gebalanceerd.

De minimumdikte en de minimumbreedte van het mes zijn niet onderschreden,

De slijphoek is aangehouden, 21.2. WAARSCHUWING ■ Als het mes niet in een veilige toestand ver‐ keert, kunnen delen van het mes losraken en weggeslingerd worden. Personen kunnen ern‐ stig letsel oplopen.

Werk met een onbeschadigd mes en onbe‐ schadigde aanbouwdelen. ► Monteer het mes op de juiste manier. ► Slijp het mes op de juiste manier. ► Als de minimumdikte of de minimumbreedte is onderschreden: vervang het mes. ► Laat messen door een STIHL vakhandelaar uitbalanceren. ► Als er onduidelijkheid bestaat: neem con‐ tact op met een STIHL vakhandelaar.

De accu verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:

De accu is onbeschadigd.

De accu werkt en is ongewijzigd WAARSCHUWING

In een niet-veilige toestand kan de accu niet meer veilig werken. Personen kunnen ernstig letsel oplopen.

Werk met een onbeschadigde en functione‐ rende accu. ► Laad een beschadigde of defecte accu niet op. ► Als de accu vuil of nat is: reinig de accu en laat deze drogen. ► Wijzig de accu niet. ► Steek geen voorwerpen in de openingen van de accu. ► Sluit de elektrische contacten van de accu nooit op metalen voorwerpen aan en maak geen kortsluiting.

Open de accu niet. ► Vervang versleten of beschadigde waar‐ schuwingsstickers. ■ Uit een beschadigde accu kan vloeistof lek‐ ken. Als de vloeistof met de huid of de ogen in contact komt, kunnen de huid of de ogen geïr‐ riteerd raken.

Vermijd contact met de vloeistof. ► Als er contact met de huid heeft plaatsge‐ vonden: was de betreffende plekken van de huid met veel water en zeep.

Als er contact met de ogen heeft plaatsge‐ vonden: spoel de ogen minstens 15 minu‐ ten met veel water en raadpleeg een arts.

Een beschadigde of defecte accu kan vreemd ruiken, roken of branden. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

Als de accu vreemd ruikt of rookt: gebruik de accu niet en houd deze uit de buurt van brandbare stoffen.

Als de accu brandt: probeer de accu met een brandblusser of water te blussen.

WAARSCHUWING ■ De gebruiker kan in bepaalde omstandighe‐ den niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig let‐ sel oplopen.

Werk rustig en doordacht. ► Als de lichtomstandigheden en het zicht slecht zijn: niet met de grasmaaier werken. ► Bedien de grasmaaier alléén. ► Pas op voor obstakels. ► Kantel de grasmaaier niet. ► Werk rechtop staand op de grond en zorg voor goed evenwicht. ► Als er vermoeidheidsverschijnselen optre‐ den: las een pauze in. ► Als op een helling wordt gemaaid: maai dwars op de helling. ► Werk niet op hellingen van meer dan 25° (46,6 %). ■ De gebruiker kan zich aan het draaiende mes snijden. De gebruiker kan ernstig letsel oplo‐ pen. ► Raak het draaiende mes niet aan. ► Als het mes door een voorwerp geblokkeerd is: schakel de gras‐ maaier uit, trek de veiligheidssleutel los en neem de accu eruit. Verwijder pas hierna het voorwerp.

Als tijdens het werken zonder wielaandrijving wordt gewerkt, kan de wielaandrijving onbe‐ doeld worden ingeschakeld en zet de gras‐ maaier zich in beweging. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.

Bedien de schakelbeugel voor wielaandrij‐ ving alleen wanneer de wielaandrijving moet worden ingeschakeld. Nederlands 4 Veiligheidsinstructies 304 0478-131-9950-C■ Als de grasmaaier anders gaat werken of zich ongewoon gedraagt, verkeert de grasmaaier mogelijk in een niet-veilige toestand. Personen kunnen ernstig letsel oplopen en er kan mate‐ riële schade ontstaan.

Beëindig de werkzaamheden, trek de veilig‐ heidssleutel los, neem de accu eruit en neem contact op met een STIHL vakhande‐ laar.

Tijdens het werken kunnen op de grasmaaier vibraties ontstaan. ► Draag handschoenen. ► Neem pauzes. ► Als er tekenen van een verstoring van de doorbloeding optreden: raadpleeg een arts. ■ Als het mes tijdens het werken op een vreemd voorwerp stuit, kan het mes of delen ervan beschadigd raken en met hoge snelheid omh‐ oog worden geslingerd. Personen kunnen let‐ sel oplopen en er kan beschadiging optreden.

Verwijder vreemde voorwerpen uit het werkgebied. ■ Wanneer de schakelbeugel voor maaiwerk wordt losgelaten, draait het mes nog korte tijd door. Personen kunnen ernstig letsel oplopen.

Wacht totdat het mes niet meer draait. ■ Als het mes op een hard voorwerp stuit, kun‐ nen vonken ontstaan. Vonken kunnen in een licht ontvlambare omgeving brand veroorza‐ ken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.

Werk niet in een licht ontvlambare omge‐ ving. ■ Als de grasmaaier op een hellend vlak wordt neergezet, kan deze onbedoeld naar beneden rollen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

Laat de grasmaaier alleen los, als deze op een horizontaal vlak staat en niet vanzelf kan wegrollen.

Als er voorwerpen aan de duwstang worden bevestigd, kan de grasmaaier door het extra gewicht kantelen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

Bevestig geen voorwerpen aan de duw‐ stang. GEVAAR

Als in de buurt van onder spanning staande leidingen wordt gewerkt, kan het mes met de onder spanning staande leidingen in contact komen en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.

Werk niet in de buurt van onder spanning staande leidingen. ■ Als bij onweer wordt gewerkt, kan de gebrui‐ ker door de bliksem worden getroffen. De gebruiker kan ernstig of dodelijk letsel oplo‐ pen.

Als het onweert: niet werken.

WAARSCHUWING ■ Bij het transport kan de grasmaaier omvallen of bewegen. Personen kunnen letsel oplopen en er kan beschadiging optreden. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Zet de grasmaaier met spangordels, riemen of een net zodanig vast, dat deze niet kan omvallen en niet kan bewegen.

Als tijdens het transport met uitgeschakelde wielaandrijving de veiligheidssleutel en de accu zijn ingestoken, kan de wielaandrijving onbedoeld worden ingeschakeld en zet de grasmaaier zich in beweging. Personen kun‐ nen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit.

De accu is niet beschermd tegen alle invloe‐ den van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd en kan er materi‐ ele schade ontstaan.

Een beschadigde accu niet vervoeren. ■ Tijdens het vervoer kan de accu omvallen of verschuiven. Personen kunnen letsel oplopen en er kan beschadiging optreden.

De accu in de verpakking zo verpakken dat deze niet kan bewegen. ► Verpakking zo borgen dat deze niet kan vallen en verschuiven. 4 Veiligheidsinstructies Nederlands 0478-131-9950-C 3054.9 Opslaan

Kinderen kunnen de gevaren van de gras‐ maaier niet herkennen en niet inschatten. Kin‐ deren kunnen ernstig letsel oplopen. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Sla de grasmaaier buiten bereik van kinde‐ ren op. ■ De elektrische contacten op de grasmaaier en de metalen onderdelen kunnen door vocht gaan corroderen. De grasmaaier kan bescha‐ digd raken. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Sla de grasmaaier schoon en droog op. ■ Als tijdens de opslag de veiligheidssleutel en de accu zijn ingestoken, kunnen het mes en de wielaandrijving onbedoeld worden inge‐ schakeld en zet de grasmaaier zich in bewe‐ ging. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ■ Als de grasmaaier op een hellend vlak wordt opgeslagen, kan deze onbedoeld naar bene‐ den rollen. Personen kunnen letsel oplopen en er kan beschadiging optreden.

Sla de grasmaaier uitsluitend op een vlakke ondergrond op.

Kinderen kunnen de gevaren van de accu niet herkennen en niet inschatten. Kinderen kun‐ nen ernstig letsel oplopen.

Sla de accu buiten bereik van kinderen op. ■ De accu is niet tegen alle omgevingsinvloeden beschermd. Als de accu aan bepaalde omge‐ vingsinvloeden is blootgesteld, kan de accu onherstelbaar beschadigd raken.

Sla de accu schoon en droog op. ► Sla de accu in een gesloten ruimte op. ► Sla de accu losgekoppeld van de gras‐ maaier op. ► Als de accu in het oplaadapparaat wordt opgeslagen: Haal de stekker uit het stop‐ contact en bewaar de accu met een laad‐ toestand tussen 40% en 60% (er branden 2 groene leds).

De accu mag alleen bij temperaturen tus‐ sen - 10 °C en + 50 °C worden opgeslagen.

4.10 Reiniging, onderhoud en repa‐

ratie WAARSCHUWING ■ Als tijdens reinigings-, onderhouds- of repara‐ tiewerkzaamheden de veiligheidssleutel en de accu zijn ingestoken, kan het mes onbedoeld worden ingeschakeld. Personen kunnen ern‐ stig letsel oplopen en er kan materiële schade ontstaan. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ■ Als tijdens reinigings-, onderhouds- en repara‐ tiewerkzaamheden de veiligheidssleutel en de accu zijn ingestoken, kan de wielaandrijving onbedoeld worden ingeschakeld en zet de grasmaaier zich in beweging. Personen kun‐ nen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ■ Als gevolg van agressieve reinigingsmiddelen, reinigen met een waterstraal of met scherpe voorwerpen kunnen de grasmaaier, het mes en de accu beschadigd raken. Als de gras‐ maaier, het mes en de accu niet op de juiste manier worden gereinigd, kunnen onderdelen niet meer naar behoren functioneren en kun‐ Nederlands 4 Veiligheidsinstructies 306 0478-131-9950-Cnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig letsel oplopen.

Reinig de grasmaaier, het mes en de accu zoals in deze gebruiksaanwijzing beschre‐ ven staat.

Als de grasmaaier, het mes of de accu niet op de juiste manier wordt onderhouden of gere‐ pareerd, kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheids‐ voorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.

Voer niet zelf onderhoud of reparaties aan de grasmaaier of de accu uit. ► Als onderhoud of reparaties aan de gras‐ maaier of de accu moeten worden uitge‐ voerd: neem contact op met een STIHL vakhandelaar.

Voer onderhoud aan het mes uit zoals in deze gebruiksaanwijzing beschreven staat. ■ Tijdens het reinigen, onderhoud uitvoeren of repareren van het mes kan de gebruiker zich snijden aan de scherpe snijranden. De gebrui‐ ker kan letsel oplopen.

Draag werkhandschoenen van stevig mate‐ riaal. ■ Tijdens het slijpen kan het mes heet worden. De gebruiker kan zich branden. ► Wacht totdat het mes is afgekoeld. ► Draag werkhandschoenen van stevig mate‐ riaal. 5 Grasmaaier bedrijfsklaar maken

5.1 Grasmaaier bedrijfsklaar

maken Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet: ► Verwijder het verpakkingsmateriaal en de transportvergrendelingen. ► Controleer of de volgende onderdelen in een veilige toestand verkeren:

Controleer het mes, 12.2.

Controleer de bedieningsorganen, 12.1. ► Als de stappen niet kunnen worden uitge‐ voerd: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar.

Accu met een Bluetooth

-interface op het mobiele eindappa‐ raat activeren.

► STIHL app vanuit de App Store downloaden op het mobiele eindapparaat en een account aanmaken. ► STIHL app openen en aanmelden. ► Accu toevoegen in de STIHL app en de aan‐ wijzingen op het beeldscherm opvolgen. Contactmogelijkheden en meer informatie zijn te vinden op https://support.stihl.com of in de app. De functie STIHL connected is afhankelijk van de exportmarkt beschikbaar in de STIHL app. 6 Accu laden en leds

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd is te vinden op www.stihl.com/charging- times. ► De accu zo laden als staat beschreven in de handleiding van de acculader STIHL 101, 300, 301-4, 500.

6.2 Laadtoestand weergeven

► Druk op de knop (1). De leds branden ongeveer 5 seconden lang groen en geven de laadtoestand aan. ► Als de rechter led groen knippert: Accu laden. 5 Grasmaaier bedrijfsklaar maken Nederlands 0478-131-9950-C 3076.3 Leds op de accu De leds kunnen de laadtoestand van de accu of storingen weergeven. De leds kunnen groen of rood branden of knipperen. Als de leds groen branden of knipperen, wordt de laadtoestand weergegeven. ► Als de leds rood branden of knipperen: storin‐ gen verhelpen,

Er is sprake van een storing in de grasmaaier of in de accu. 7 Bluetooth®-interface acti‐ veren en deactiveren

Als de accu van een Bluetooth

-interface is voorzien: druktoets indrukken en ca. 3 secon‐ den lang ingedrukt houden. De led 'BLUETOOTH

' naast het pictogram brandt ca. 3 seconden blauw. De Bluetooth

interface op de accu is geactiveerd.

Als de accu van een Bluetooth

-interface is voorzien: druktoets indrukken en ca. 3 secon‐ den lang ingedrukt houden. De led 'BLUETOOTH

' naast het pictogram knippert zes keer blauw. De Bluetooth

-inter‐ face op de accu is gedeactiveerd. 8 Grasmaaier in elkaar zet‐ ten

8.1 Duwstang omhoog klappen en

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Plaats de grasmaaier op een vlakke onder‐ grond. ► Klap de duwstang (1) omhoog en let er op dat de kabels (2) niet ingeklemd geraken. ► Draai de snelspanners (1) in. ► Klap de snelspanners (1) in de richting van de duwstang (2) dicht. De duwstang (2) is vast met de grasmaaier verbonden en de snelspanners (1) liggen dicht tegen de duwstang (2) aan.

8.1.2 Duwstang inklappen

De duwstang kan worden ingeklapt om de gras‐ maaier ruimtebesparend te vervoeren of op te slaan. ► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Plaats de grasmaaier op een vlakke onder‐ grond. Nederlands 7 Bluetooth®-interface activeren en deactiveren 308 0478-131-9950-C► Houd de duwstang (1) vast en klap de snel‐ spanners (2) open. ► Klap de duwstang (1) naar voren. 9 Accu aanbrengen en weg‐ nemen

RMA 2 RPV: De grasmaaier RMA 2 RPV kan met twee accu's worden gebruikt. Zodra de accu in de eerste accuhouder (3) leeg is, wordt automatisch over‐ geschakeld op de accu in de tweede accuhou‐ der (4). Tijdens het werken moet in de eerste accuhouder (3) altijd een accu geplaatst zijn. RMA 2 RV: De grasmaaier RMA 2 RV is uitgerust met één accuhouder (3) en een transporthouder (4). De grasmaaier kan alleen met de accu in de accu‐ houder (3) worden gebruikt. In de transporthou‐ der (4) kan een reserveaccu worden meegeno‐ men. ► Open de klep (1) tot aan de aanslag en houd deze vast. ► Druk de accu (2) tot aan de aanslag in de accuhouder (3). De accu (2) klikt met een klik vast en is ver‐ grendeld. ► Als er een tweede accu moet worden meege‐ nomen: plaats de accu in de accuhouder (4) of de transporthouder (4). De accu klikt met een klik vast en is vergren‐ deld. ► Sluit de klep (1).

► Plaats de grasmaaier op een vlakke onder‐ grond. ► Open de klep (1) tot aan de aanslag en houd deze vast. ► Druk op de blokkeerhendel (2). De accu (3) is ontgrendeld. ► Neem de accu (3) eruit. ► Sluit de klep (1). 10 Veiligheidssleutel insteken en uittrekken

10.1 Veiligheidssleutel insteken

9 Accu aanbrengen en wegnemen Nederlands 0478-131-9950-C 309► Open de klep (1) tot aan de aanslag en houd deze vast. ► Steek de veiligheidssleutel (2) in de sleutel‐ houder (3). ► Sluit de klep (1).

10.2 Veiligheidssleutel eruit trekken

► Open de klep tot aan de aanslag en houd deze vast. ► Trek de veiligheidssleutel eruit. ► Sluit de klep. ► Bewaar de veiligheidssleutel buiten het bereik van kinderen. 11 Grasmaaier inschakelen en uitschakelen

11.1 Mes inschakelen en uitschake‐

► Plaats de grasmaaier op een vlakke onder‐ grond. ► Druk met de rechterhand op de blokkeer‐ knop (1) en houd deze ingedrukt. ► Trek de schakelbeugel voor het maaiwerk (2) met de linkerhand volledig in de richting van de duwstang (3) en houd deze zodanig dat de duim de duwstang (3) omsluit. Het mes draait. ► Laat de blokkeerknop (1) los. ► Houd de duwstang (3) en de schakelbeugel voor het maaiwerk (2) met de rechterhand zodanig vast dat de duim de duwstang (3) omsluit.

11.1.2 Mes uitschakelen

► Laat de schakelbeugel voor maaiwerk los. ► Wacht totdat het mes niet meer draait. ► Als het mes doordraait: trek de veiligheids‐ sleutel los, neem de accu eruit en neem con‐ tact op met een STIHL vakhandelaar. De grasmaaier is defect.

11.2 Wielaandrijving inschakelen en

11.2.1 Wielaandrijving inschakelen

Met de hendel kan de telkens maximale rijsnel‐ heid in 5 standen worden voorgekozen. Door de hendel in de richting te verschuiven wordt de maximale rijsnelheid verhoogd; in de richting wordt deze verlaagd. In stand is de wielaan‐ drijving gedeactiveerd. Met de schakelbeugel voor wielaandrijving kan de snelheid traploos van 2,0 km/h tot aan de vooraf gekozen maximumsnelheid worden gere‐ geld. Hoe verder de schakelbeugel voor wielaan‐ drijving in de richting van de duwstang wordt getrokken, des te hoger de snelheid,

► Plaats de grasmaaier op een vlakke onder‐ grond. ► Schakel het mes in. ► Zet de hendel (3) in de gewenste stand. ► Trek de schakelbeugel voor wielaandrijving (1) volledig in de richting van de duwstang (2) en houd deze zodanig dat de duim de duw‐ stang (2) omsluit. De grasmaaier zet zich in beweging.

11.2.2 Wielaandrijving uitschakelen

► Laat de schakelbeugel voor wielaandrijving los. ► Wacht totdat de grasmaaier stilstaat. ► Als de grasmaaier doorrijdt: trek de veilig‐ heidssleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar. De grasmaaier is defect. 12 Grasmaaier en accu con‐ troleren

12.1 Bedieningsorganen controleren

Blokkeerknop en schakelbeugel voor maaiwerk ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Druk op de blokkeerknop en laat deze weer los. Nederlands 11 Grasmaaier inschakelen en uitschakelen 310 0478-131-9950-C► Trek de schakelbeugel voor maaiwerk volledig in de richting van de duwstang en laat deze weer los. ► Als de blokkeerknop of de schakelbeu‐ gel voor maaiwerk moeilijk beweegt of niet in de uitgangspositie terugveert: gebruik de gras‐ maaier niet en neem contact op met een STIHL vakhandelaar. De blokkeerknop of de schakelbeu‐ gel voor maaiwerk is defect. Schakelbeugel voor wielaandrijving ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Trek de schakelbeugel voor wielaandrijving volledig in de richting van de duwstang en laat deze weer los. ► Als de schakelbeugel voor wielaandrijving moeilijk beweegt of niet in de uitgangspositie terugveert: gebruik de grasmaaier niet en neem contact op met een STIHL vakhande‐ laar. De schakelbeugel voor wielaandrijving is defect. Hendel ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit.

Zet de hendel op en vervolgens op . ► Als de hendel zeer makkelijk beweegt: gebruik de grasmaaier niet en neem contact op met een STIHL vakhandelaar. De hendel is defect. Grasmaaier inschakelen ► Steek de veiligheidssleutel in. ► Plaats de accu. ► Druk met de rechterhand op de blokkeerknop en houd deze ingedrukt. ► Trek de schakelbeugel voor maaiwerk met de linkerhand volledig in de richting van de duw‐ stang en houd deze zodanig dat de duim de duwstang omsluit. Het mes draait. ► Als er 3 leds rood knipperen: trek de veilig‐ heidssleutel los, neem de accu eruit en neem contact op met een STIHL vakhandelaar. Er is sprake van een storing in de grasmaaier. ► Laat de blokkeerknop en de schakelbeu‐ gel voor maaiwerk los. Het mes draait na korte tijd niet meer. ► Als het mes doordraait: trek de veiligheids‐ sleutel los, neem de accu eruit en neem con‐ tact op met een STIHL vakhandelaar. De grasmaaier is defect. Wielaandrijving inschakelen ► Steek de veiligheidssleutel in. ► Plaats de accu. ► Trek de schakelbeugel voor wielaandrijving volledig in de richting van de duwstang en houd deze zodanig dat de duim de duwstang omsluit. De grasmaaier zet zich in beweging. ► Laat de schakelbeugel voor wielaandrijving los. De grasmaaier blijft staan. ► Als de grasmaaier doorrijdt: neem de accu eruit en neem contact op met een STIHL vak‐ handelaar. De grasmaaier is defect.

Zet de grasmaaier rechtop, 17.1. ► Meet het volgende:

Slijphoek c ► Als de minimumdikte of de minimumbreedte is onderschreden: mes vervangen, 21.2. ► Als de slijphoek niet is aangehouden: mes slij‐ pen, 21.2. ► Als er onduidelijkheid bestaat: contact opne‐ men met een STIHL vakhandelaar.

12.3 Accu controleren/testen

► Druktoets op de accu indrukken. De leds branden of knipperen. ► Als de leds niet branden of knipperen: accu niet gebruiken en contact opnemen met een STIHL dealer. In de accu zit een storing. 12 Grasmaaier en accu controleren Nederlands 0478-131-9950-C 31113 Met de grasmaaier werken

13.1 Grasmaaier vasthouden en lei‐

den ► Houd de duwstang met beide handen zodanig vast dat de duimen de duwstang omsluiten.

13.2 Snijhoogte instellen

Er kunnen 4 snijhoogtes worden ingesteld:

85 mm = stand 4 De snijhoogte wordt achter en voor afzonderlijk ingesteld. De instelling van de snijhoogte moet achter en voor hetzelfde zijn. Snijhoogte achter instellen ► Druk de achteras (1) naar beneden. De achteras (1) is losgemaakt en kan worden versteld. ► Zet de achteras (1) links en rechts in de gewenste positie. Snijhoogte voor instellen ► Druk de hendel (1) naar buiten, zet deze in de gewenste positie en laat hem vastklikken.

13.3 ECO-modus inschakelen

Wanneer de ECO-modus is ingeschakeld, her‐ kent de grasmaaier de actuele werkomstandig‐ heden en stelt het bijpassende toerental van het mes automatisch in. De looptijd van de accu kan daardoor worden verlengd. ► Open de klep (1) tot aan de aanslag en houd deze vast. ► Zet de ECO-schakelaar (2) in de positie I. ► Sluit de klep (1).

Bij het mulchen wordt het afgesneden gras door een speciale geleiding van de luchtstroom bij het mes meerdere malen versnipperd en daarna weer terug in de grasnerf geblazen. Het maai‐ goed blijft op het gazonoppervlak liggen, waar het een beetje vergaat en als natuurlijke mest werkt. Door regelmatig te mulchen en het gras kort te houden, krijgt u een mooi en dicht gazon. Snij daarbij 1/3 van de grashoogte af. Voorwaarden voor een fraai mulchresultaat:

Frequentie: in de lente (voornaamste groeipe‐ riode) minstens 2 keer per week, in de zomer en in de herfst 1 keer per week.

Snijhoogte: snij ongeveer een derde van de grashoogte af.

Maai het gazon als het zo droog mogelijk is.

Gebruik goed geslepen snijmessen. Nederlands 13 Met de grasmaaier werken 312 0478-131-9950-C– Kies een lage snelheid vooruit.

Varieer de maairichting en zorg ervoor dat de maaibanen elkaar overlappen.

Maai hoog opgeschoten gras altijd in fasen. ► Als met ingeschakelde wielaandrijving wordt gewerkt: rijd de grasmaaier gecontroleerd vooruit. ► Als met uitgeschakelde wielaandrijving wordt gewerkt: Schuif de grasmaaier langzaam en gecontroleerd vooruit. 14 Na de werkzaamheden

15.1 Grasmaaier vervoeren

► Schakel de grasmaaier uit. Het mes mag niet draaien. ► Trek de veiligheidssleutel los en neem de accu eruit. Grasmaaier schuiven ► Schuif de grasmaaier langzaam en gecontro‐ leerd vooruit. Grasmaaier dragen ► Draag werkhandschoenen van stevig materi‐ aal. ► Laat één persoon de grasmaaier met beide handen aan de transportgreep (1) vasthouden en een andere persoon met beide handen aan de duwstang (2). ► Til en draag de grasmaaier met twee perso‐ nen. De grasmaaier in een voertuig transporteren ► Zet de grasmaaier rechtopstaand zodanig vast, dat de grasmaaier niet kan omvallen en niet kan bewegen.

15.2 Accu transporteren

► Schakel de grasmaaier uit en neem de accu eruit. ► Controleer of de accu in een veilige toestand verkeert. ► Verpak de accu zodanig dat deze in de ver‐ pakking niet kan bewegen. ► Zet de verpakking zodanig vast, dat deze niet kan bewegen. De accu valt onder de eisen voor transport van gevaarlijke stoffen. De accu is als UN 3480 (lithium-ionaccu) geclassificeerd en is volgens UN-handboek Tests en criteria deel III, paragraaf

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Sla de grasmaaier zodanig op, dat aan de vol‐ gende voorwaarden is voldaan:

De grasmaaier staat buiten het bereik van kinderen.

De grasmaaier kan niet omvallen.

De grasmaaier kan niet wegrollen. 14 Na de werkzaamheden Nederlands 0478-131-9950-C 31316.2 Accu opslaan STIHL adviseert de accu met een laadtoestand tussen 40 % en 60 % (2 groen brandende leds) op te slaan. ► Sla de accu zodanig op, dat aan de volgende voorwaarden is voldaan:

De accu bevindt zich buiten het bereik van kinderen.

De accu bevindt zich in een gesloten ruimte.

Als de accu in het oplaadapparaat wordt opgeslagen: Haal de stekker uit het stop‐ contact en bewaar de accu met een laad‐ toestand tussen 40% en 60% (er branden 2 groene leds).

De accu is opgeslagen bij een temperatuur tussen - 10 °C en + 50 °C. LET OP ■ Als de accu niet wordt opgeslagen zoals beschreven in deze gebruiksaanwijzing, kan de accu diep ontladen raken en onherstelbaar beschadigd worden.

Laad een lege accu op voordat u deze opslaat. STIHL adviseert de accu met een laadtoestand tussen 40% en 60% (er bran‐ den 2 groene leds) op te slaan.

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Plaats de grasmaaier op een vlakke onder‐ grond. ► Open de snelspanners (1) en leg de duw‐ stang (2) naar beneden. ► Houd de grasmaaier aan de transportgreep (1) vast en zet deze naar achteren rechtop.

17.2 Grasmaaier reinigen

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Reinig de grasmaaier met een vochtige doek. ► Verwijder vreemde voorwerpen uit de accu‐ houder en reinig de accuhouder met een vochtige doek. ► Reinig de elektrische contacten in de accu‐ houder met een kwast of een zachte borstel. ► Reinig de ventilatiesleuven met een kwast. ► Zet de grasmaaier rechtop. ► Reinig het gebied rondom het mes en het mes zelf met een houten stok, een zachte borstel of een vochtige doek.

► De accu met een vochtige doek reinigen. Nederlands 17 Reinigen 314 0478-131-9950-C18 Onderhoud

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Zet de grasmaaier rechtop. ► Blokkeer het mes (1) met een stuk hout (2). ► Draai de bout (3) in de richting van de pijl eruit en neem deze met de ring (4) weg. ► Neem het mes (1) weg. ► Gooi de bout (3) en de ring (4) weg. Gebruik voor de montage van het mes (1) een nieuwe bout en ring.

► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Zet de grasmaaier rechtop. ► Leg de nieuwe ring (1) met de welving naar buiten op de nieuwe bout (2). ► Breng boutborgmiddel Loctite 243 op de schroefdraad van de bout (2) aan. ► Plaats het mes (3) zodanig, dat de verhogin‐ gen op het contactvlak (4) in de uitsparin‐ gen (5) grijpen. ► Draai de bout (2) samen met de ring (1) in. ► Blokkeer het mes (1) met een stuk hout (2). ► Haal de bout (3) met 65 Nm aan.

18.2 Mes slijpen en uitbalanceren

Het vereist veel oefening om het mes goed te kunnen slijpen en uitbalanceren. STIHL raadt aan om het mes door een STIHL vakhandelaar te laten slijpen en uitbalanceren. WAARSCHUWING ■ De snijkanten van het mes zijn scherp. De gebruiker kan zich snijden. ► Draag werkhandschoenen van stevig mate‐ riaal. ► Schakel de grasmaaier uit, trek de veiligheids‐ sleutel los en neem de accu eruit. ► Zet de grasmaaier rechtop. ► Demonteer het mes. ► Slijp het mes. Houd daarbij de slijphoek aan en koel het mes, 21.2. Het mes mag tijdens het slijpen niet blauw ver‐ kleuren. ► Monteer het mes. ► Als er onduidelijkheid bestaat: contact opne‐ men met een STIHL vakhandelaar. 19 Repareren

19.1 Grasmaaier en accu repareren

De gebruiker kan de grasmaaier, het mes en de accu niet zelf repareren. ► Als de grasmaaier of het mes beschadigd is: gebruik de grasmaaier of het mes niet en neem contact op met een STIHL vakhande‐ laar. ► Als de accu defect of beschadigd is: vervang de accu. ► Als de waarschuwingsstickers onleesbaar of beschadigd zijn: laat de waarschuwingsstic‐ kers door een STIHL vakhandelaar vervan‐ gen. 18 Onderhoud Nederlands 0478-131-9950-C 31520 Storingen opheffen

20.1 Storingen van de grasmaaier of de accu verhelpen

Storing Leds op de accu Oorzaak Oplossing De grasmaaier gaat bij het inschakelen niet aan. 1 led knippert groen. De laadtoestand van de accu is te laag. ► Accu laden. 1 led brandt rood. De accu is te warm of te koud. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Laat de accu afkoelen of opwarmen. 3 leds knippe‐ ren rood. Er is sprake van een storing in de gras‐ maaier. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Reinig de elektrische contacten in de accuhouder. ► Plaats de accu. ► Schakel de grasmaaier in. ► Als er nog steeds 3 leds rood knipperen: gebruik de grasmaaier niet en neem contact op met een STIHL vakhande‐ laar. 3 leds branden rood. De grasmaaier is te warm. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Laat de grasmaaier afkoelen. 4 leds knippe‐ ren rood. Er is sprake van een storing in de accu. ► Neem de accu eruit en plaats deze weer terug. ► Schakel de grasmaaier in. ► Als er nog steeds 4 leds rood knipperen: gebruik de accu niet en neem contact op met een STIHL vakhandelaar. De elektrische verbin‐ ding tussen de gras‐ maaier en de accu is onderbroken. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Reinig de elektrische contacten in de accuhouder. ► Steek de veiligheidssleutel in. ► Plaats de accu. De grasmaaier of de accu is vochtig. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► reinig de grasmaaier. ► Laat de grasmaaier of de accu drogen. De weerstand op het mes is te groot. ► Stel een hogere snijhoogte in. ► Schakel de grasmaaier in lager gras in. Het gebied rondom het mes is verstopt. ► reinig de grasmaaier. De wielaandrij‐ ving werkt niet. Er is sprake van een storing in de wie‐ laandrijving. ► neem contact op met een STIHL vak‐ handelaar. De grasmaaier schakelt tijdens gebruik uit. 3 leds branden rood. De grasmaaier is te warm. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► Laat de grasmaaier afkoelen. ► reinig de grasmaaier. ► Schakel de grasmaaier niet binnen korte tijd te vaak in. ► Als met ingeschakelde wielaandrijving wordt gewerkt: Schakel de wielaandrij‐ ving uit. ► Als met uitgeschakelde wielaandrijving wordt gewerkt: ga langzamer vooruit. ► Stel een hogere snijhoogte in. Nederlands 20 Storingen opheffen 316 0478-131-9950-CStoring Leds op de accu Oorzaak Oplossing ► Maai lager gras. Het mes is geblok‐ keerd. ► Trek de veiligheidssleutel eruit. ► Neem de accu eruit. ► reinig de grasmaaier. Er is sprake van een elektrische storing. ► Neem de accu eruit en plaats deze weer terug. ► Schakel de grasmaaier in. De grasmaaier trilt tijdens gebruik sterk. De bout op het mes zit los. ► Haal de bout stevig aan. Het mes is niet correct gebalanceerd. ► Slijp en balanceer het mes. De bedrijfstijd van de gras‐ maaier is te kort. De accu is niet volle‐ dig geladen. ► Laad de accu volledig. De levensduur van de accu is overschreden. ► Vervang de accu. Het gebied rondom het mes is verstopt. ► reinig de grasmaaier. Het mes is stomp of versleten. ► Slijp en balanceer het mes. De weerstand op het mes is te groot. ► Als met ingeschakelde wielaandrijving wordt gewerkt: Schakel de wielaandrij‐ ving uit. ► Als met uitgeschakelde wielaandrijving wordt gewerkt: ga langzamer vooruit. ► Stel een hogere snijhoogte in. ► Maai lager gras. De accu klemt bij het plaatsen in de accuhouder. De geleiders of de elektrische contacten in de accuhouder zijn verontreinigd. ► reinig de grasmaaier. Na het plaatsen van de accu in het oplaadappa‐ raat begint het opladen niet. 1 led brandt rood. De accu is te warm of te koud. ► Laat de accu in het oplaadapparaat zit‐ ten. Het laden begint automatisch zodra het toegestane temperatuurbereik is bereikt. Het gras is slecht gesneden of het gazon is geel. Het mes is stomp of versleten. ► Slijp en balanceer het mes. De weerstand op het mes is te groot. ► Als met ingeschakelde wielaandrijving wordt gewerkt: Schakel de wielaandrij‐ ving uit. ► Als met uitgeschakelde wielaandrijving wordt gewerkt: ga langzamer vooruit. ► Stel een hogere snijhoogte in. ► Maai lager gras. De accu met kan niet gevon‐ den worden met de STIHL app. De Bluetooth

-radio-interface op de accu en op het mobiele toestel. De afstand tussen de accu en het mobiele toestel is te groot.

Verklein de afstand, 21.3. ► Als de accu nog steeds niet gevonden kan worden met de STIHL app: neem contact op met een STIHL vakhande‐ laar. 20 Storingen opheffen Nederlands 0478-131-9950-C 31720.2 Productondersteuning en hulp voor het gebruik Productondersteuning en hulp voor het gebruik zijn verkrijgbaar bij een STIHL dealer. Contactmogelijkheden en meer informatie zijn te vinden op https://support.stihl.com of op www.stihl.com. 21 Technische gegevens

Gewicht zonder accu:

Minimale rijsnelheid: 2,0 km/h maximale rijsnelheid (afhankelijk van de gebruikte accu):

AP 300: 4,5 km/h De looptijd staat op www.stihl.com/battery-life vermeld.

Capaciteit in Ah: zie typeplaatje

Energie-inhoud in Wh: zie typeplaatje

Gewicht in kg: zie typeplaatje

Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10 °C tot + 50 °C

-interface (alleen voor accu's met

5.1. Het mobiele eindtoestel moet geschikt zijn voor Bluetooth

Uitgezonden maximaal zendvermogen: 1

Signaalbereik: ca. 10 m. De signaalsterkte is afhankelijk van de omgevingsvoorwaar‐ den en het mobiele eindtoestel. Het bereik kan sterk variëren, afhankelijk van externe omstandigheden, inclusief het gebruikte ont‐ vangsttoestel. Binnen gesloten ruimten en door metalen barrières (bijvoorbeeld muren, kasten, koffers) kan het bereik aanzienlijk kleiner zijn.

Eisen aan het besturingssysteem van het mobiele eindtoestel: Android of iOS (in de huidige versie of hoger)

21.4 Geluids- en vibratiewaarden

De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluids‐ niveau bedraagt 2,4 dB(A). De K-waarde voor de vibratiewaarde bedraagt 0,7 m/s².

Gegarandeerd geluidsniveau L WAd gemeten volgens 2000/14/EC / S.I. 2001/1701: 88 dB(A)

gemeten volgens EN 20643, EN 60335-2-77, duwstang: 1,4 m/s² De aangeven vibratiewaarden zijn volgens een gestandaardiseerde testprocedure gemeten en kunnen ter vergelijking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optre‐ dende vibratiewaarden kunnen afhankelijk van de manier van gebruik afwijken van de aangege‐ ven waarden. De aangegeven vibratiewaarden kunnen worden gebruikt voor een eerste inschat‐ ting van de vibratiebelasting. De daadwerkelijke vibratiebelasting moet worden ingeschat. Daarbij kan ook rekening worden gehouden met de tij‐ den waarop het elektrische apparaat is uitge‐ schakeld en die waarin het weliswaar is inge‐ schakeld, maar zonder belasting draait. Informatie over het voldoen aan de werkgevers‐ richtlijn Vibratie 2002/44/EC en S.I. 2005/1093 staat op www.stihl.com/vib vermeld. Nederlands 21 Technische gegevens

318 0478-131-9950-C21.5 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemica‐ liën. Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven. 22 Onderdelen en toebehoren

22.1 Onderdelen en toebehoren

Deze symbolen kenmerken de origi‐ nele STIHL onderdelen en het originele STIHL toebehoren. STIHL adviseert alleen originele STIHL onderde‐ len en origineel STIHL toebehoren te gebruiken. Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan. Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.

22.2 Belangrijke vervangingsonder‐

Ring: 0000 702 6600 23 Milieuverantwoord afvoe‐ ren

23.1 Grasmaaier en accu afvoeren

Informatie over de verwijdering is verkrijgbaar bij de plaatselijke overheid of bij een STIHL dealer. Onjuiste verwijdering kan de gezondheid scha‐ den en het milieu belasten. ► Breng de STIHL producten inclusief verpak‐ king naar een geschikt inzamelpunt voor recycling overeenkomstig de plaatselijke voor‐ schriften. ► Gooi ze niet bij het huisvuil weg. 24 EU-conformiteitsverklaring

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Oostenrijk verklaart op eigen verantwoordelijkheid dat

Productiecode: 6357 voldoet aan de betreffende bepalingen van de richtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU en 2011/65/EU en overeenkomstig de op de pro‐ ductiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 60335-1, EN 60335‑2-77, EN 55014-1 en EN 55014-2. Bevoegde instantie: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Voor het bepalen van het gemeten en gegaran‐ deerde geluidsniveau is gehandeld volgens richt‐ lijn 2000/14/EC, bijlage VIII.

Gegarandeerd geluidsniveau: 88 dB(A) De technische documentatie wordt bewaard bij STIHL Tirol GmbH. Het bouwjaar en het machinenummer staan op de grasmaaier vermeld. Langkampfen, 02/01/2020 STIHL Tirol GmbH i.o. Matthias Fleischer, Hoofd Onderzoek en Ontwik‐ keling i.o. Sven Zimmermann, Hoofd Kwaliteit 25 UKCA-conformiteitsverkla‐ ring

25.1 Grasmaaier STIHL

RMA 2.2 RV STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Oostenrijk 22 Onderdelen en toebehoren Nederlands 0478-131-9950-C 319verklaart op eigen verantwoordelijkheid dat

Gegarandeerd geluidsniveau: 88 dB(A) De technische documentatie is bewaard bij STIHL Tirol GmbH. Het bouwjaar en het machinenummer staan op de grasmaaier vermeld. Langkampfen, 01/07/2022 STIHL Tirol GmbH i.o. Matthias Fleischer, Hoofd Onderzoek en Ontwik‐ keling i.o. Sven Zimmermann, Hoofd Kwaliteit 26 Veiligheidsinstructies voor grasmaaiers

Dit hoofdstuk geeft de voorgeformuleerde, alge‐ mene veiligheidsinstructies weer uit de norm EN 60335-2-77, bijlage EE, voor elektrisch aange‐ dreven grasmaaiers. WAARSCHUWING ■ Lees alle veiligheidsinstructies, aanwijzingen, illustraties en technische gegevens waarvan de grasmaaier voorzien is. Het niet naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik.

Lees de gebruiksaanwijzing zorgvuldig door. Maak u vertrouwd met de verstelbare onder‐ delen en het juiste gebruik van de machine;

Sta kinderen of andere personen die de gebruiksaanwijzing niet kennen, nooit toe om de grasmaaier te gebruiken. De minimum‐ leeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen;

Maai nooit als er personen, in het bijzonder kinderen, of dieren in de buurt zijn;

Denk eraan, dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendom‐ men.

Draag bij het gebruik van de machine altijd stevige schoenen en een lange broek. Bedien de machine niet op blote voeten of op lichte sandalen. Draag geen loszittende kleding of kleding met loshangende riemen of banden.

Controleer het terrein waarop de machine wordt gebruikt en verwijder alle voorwerpen die door de machine kunnen worden opge‐ pakt en weggeslingerd.

Inspecteer vóór het gebruik altijd visueel of de snijmessen, de bevestigingsbouten en de complete snijeenheid versleten of bescha‐ digd zijn. Versleten of beschadigde snijmes‐ sen en bevestigingsbouten mogen ter voor‐ koming van onbalans alleen per set worden vervangen. Versleten of beschadigde waar‐ Nederlands 26 Veiligheidsinstructies voor grasmaaiers 320 0478-131-9950-Cschuwingsstickers moeten worden vervan‐ gen.

Maai alleen bij daglicht of bij goede kunstver‐ lichting.

Gebruik indien mogelijk het apparaat niet bij nat gras.

Zorg altijd voor een goede stand op hellin‐ gen.

Beweeg de machine uitsluitend stapvoets.

Maai op hellingen altijd in dwarsrichting en nooit naar boven of beneden.

Wees bijzonder voorzichtig als u op een hel‐ ling van richting verandert.

Maai niet op zeer steile hellingen.

Wees bijzonder voorzichtig als u de gras‐ maaier omdraait of naar u toe trekt.

Houd het/(de) snijmes(sen) vast als de gras‐ maaier bij het transport over andere onder‐ gronden dan gras moet worden opgetild en als de grasmaaier van en naar het maaivlak wordt verplaatst.

Gebruik de grasmaaier nooit met bescha‐ digde veiligheidsvoorzieningen of bescherm‐ roosters of zonder gemonteerde veiligheids‐ voorzieningen, bijvoorbeeld botsplaten en/of grasopvanginrichtingen.

Start en bedien de startknop voorzichtig, vol‐ gens de aanwijzingen van de fabrikant. Houd uw voeten op voldoende afstand van het/(de) snijmes(sen).

Kantel de grasmaaier niet bij het starten van de motor, tenzij de grasmaaier bij het proces moet worden opgetild. Kantel in dit geval het apparaat slechts zo ver als absoluut noodza‐ kelijk is en til alleen de kant op die van de gebruiker is afgewend.

Start de motor niet als u voor het uitwerpka‐ naal staat.

Houd handen of voeten nooit tegen of onder draaiende onderdelen. Blijf altijd uit de buurt van de uitwerpopening.

Een grasmaaier met draaiende motor mag nooit worden opgetild of gedragen.

Zet de motor uit en trek de startsleutel los. Controleer of alle bewegende delen volledig tot stilstand gekomen zijn:

altijd wanneer u de grasmaaier verlaat;

voordat u blokkades opheft of verstoppin‐ gen in het uitwerpkanaal verwijdert;

voordat u de grasmaaier controleert, rei‐ nigt of werkzaamheden aan de maaier uit‐ voert;

wanneer een vreemd voorwerp geraakt is. Zoek naar beschadigingen aan de gras‐ maaier en voer de vereiste reparaties uit voordat u opnieuw start en met de gras‐ maaier gaat werken. Als de grasmaaier ongebruikelijk sterk begint te trillen, moet deze onmiddellijk worden nagekeken.

Zoek naar beschadigingen;

Voer de vereiste reparaties van bescha‐ digde onderdelen uit;

Zorg ervoor dat alle moeren, bouten en schroeven goed zijn aangehaald.

26.5 Onderhoud en opslag

Zorg ervoor dat alle moeren, bouten en schroeven goed zijn aangehaald en dat het apparaat in een veilige bedrijfstoestand ver‐ keert.

Controleer regelmatig of de grasopvangbox versleten is of niet goed meer werkt.

Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen.

Let op dat bij machines met meerdere snij‐ messen het bewegen van één snijmes kan leiden tot het draaien van de overige snij‐ messen.

Het er bij het instellen van de machine op dat er geen vingers tussen bewegende snijmes‐ sen en stilstaande machineonderdelen terechtkomen.

Laat de motor afkoelen voordat u de machine wegzet.

Let er bij onderhoudswerkzaamheden aan de snijmessen op dat zelfs na het uitschake‐ len van de spanningsbron de snijmessen nog kunnen worden bewogen.

Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen. Gebruik uitsluitend originele reserveonderde‐ len en accessoires. Saturs
