GEBRUIKSAANWIJZING MZ100231 ADE

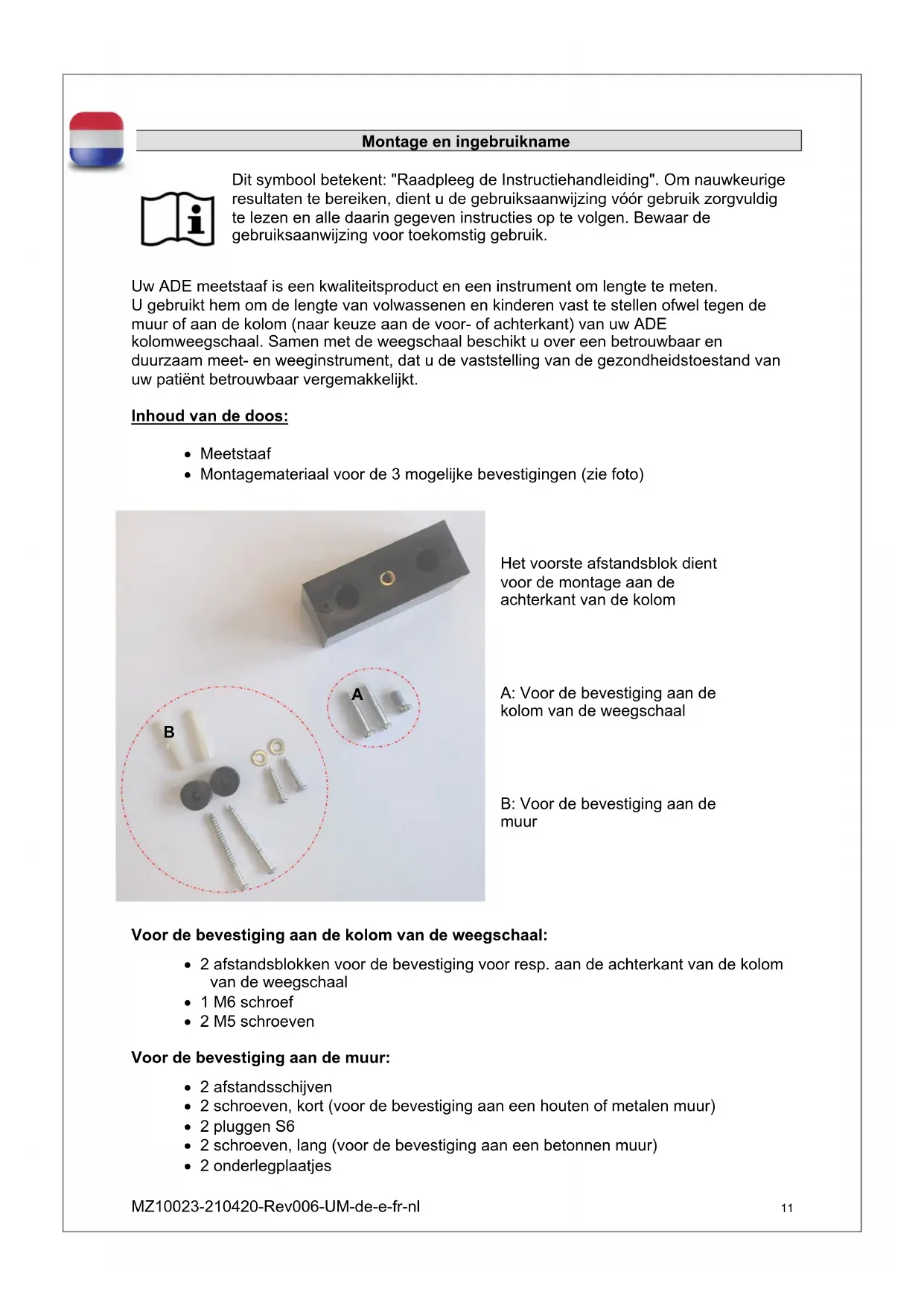

Montage en ingebruikname

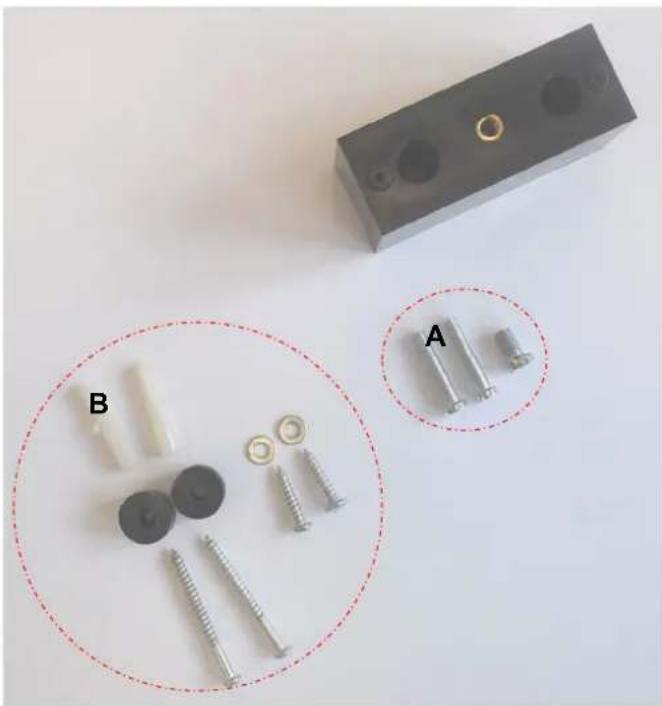

Dit symbool betekent: "Raadpleeg de Instructiehandleiding". Om nauwkeurige resultaten te bereiken, dient u de gebruiksaanwijzing vóór gebruik zorgvuldig te lezen en alle daarin gegeven instructies op te volgen. Bewaar de gebruiksaanwijzing voor toekomstig gebruik. Uw ADE meetstaaf is een kwaliteitsproduct en een instrument om lengte te meten. U gebruikt hem om de lengte van volwassenen en kinderen vast te stellen ofwel tegen de muur of aan de kolom (naar keuze aan de voor- of achterkant) van uw ADE kolomweegschaal. Samen met de weegschaal beschikt u over een betrouwbaar en duurzaam meet- en weeginstrument, dat u de vaststelling van de gezondheidstoestand van uw patiënt betrouwbaar vergemakkelijkt. Inhoud van de doos: Meetstaaf Montagemateriaal voor de 3 mogelijke bevestigingen (zie foto)

Voor de bevestiging aan de kolom van de weegschaal: 2 afstandsblokken voor de bevestiging voor resp. aan de achterkant van de kolom van de weegschaal 1 M6 schroef 2 M5 schroeven Voor de bevestiging aan de muur: 2 afstandsschijven 2 schroeven, kort (voor de bevestiging aan een houten of metalen muur) 2 pluggen S6 2 schroeven, lang (voor de bevestiging aan een betonnen muur) 2 onderlegplaatjes

Het voorste afstandsblok dient voor de montage aan de achterkant van de kolom

A: Voor de bevestiging aan de kolom van de weegschaal

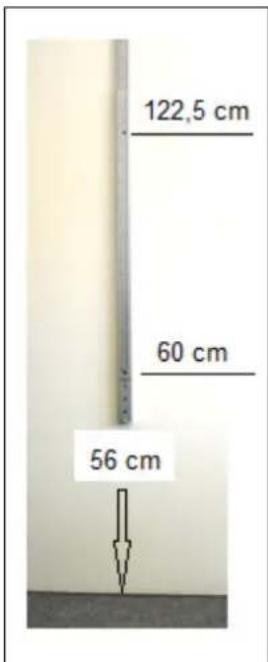

B: Voor de bevestiging aan de muur12 MZ10023-210420-Rev006-UM-de-e-fr-nl Montagehandleiding Bevestiging aan de kolom van de weegschaal: Plaats de geselecteerde afstandshouder (voor de bevestiging van de meetstaaf aan de voor- of achterkant van de kolom) eerst boven de beide boringen aan de kolom van de weegschaal en zet hem vast met de beide M5 schroeven. Draai beide schroeven stevig aan. Leid de meetstaaf nu met de geleiderail aan de onbedrukte zijde (bij frontmontage) of met de beide arrêteringsboringen op de bedrukte zijde van de meetstaaf (bij montage aan de achterkant) op de afstandshouder en bevestig hem met de M6 schroef aan de onderste boring van de meetstaaf. Draai ook hier de schroef helemaal vast. Bevestiging aan de muur: Eerst meet u heel nauwkeurig met een centimeter een afstand van 56 cm van de vloer op de muur. Markeer dit punt. Trek de meetstaaf tot zijn volledige lengte uiteen. Nadat u het gat van de onderste boring van de meetstaaf (bij ca. 60 cm op de schaal) over het gemarkeerde punt heen heeft gelegd, markeert u nu met een potlood de muur door de bovenste boring van de meetstaaf (bij ca. 122 cm op de schaal). Gebruik een waterpas. De beide markeringen dienen voor het boren van de gaten in de muur. Steek de beide pluggen in de geboorde gaten. U heeft een onderlegplaatje nodig voor de onderste schroef. Leid dit over de schroef en daarna in de onderste boring van de meetstaaf van de bedrukte zijde. De tweede schroef leidt u door de bovenste boring. Nu voert u de beide afstandsschijven over de schroeven en leidt deze met de meetstaaf in de pluggen in de muur. Draai beide schroeven zeer zorgvuldig stevig aan. Veiligheidsinstructies: Volg de instructies van de bedieningshandleiding. Bevestig de meetstaaf alleen aan ADE kolomweegschalen of met behulp van centimeter en waterpas aan de muur. Gelieve na een meting de meettong altijd naar beneden te klappen om eventueel verwondingsgevaar te voorkomen. Bediening

1. Stel de meettong in op een horizontale positie.

2. Schuif de meettong omhoog net boven van de te meten persoon.

3. Plaats de te meten persoon onder de meettong.

4. Schuif de meettong omlaag naar het hoofd van de persoon.

5. Neem het resultaat over van het afleespunt.

Lees de lengte af op de rode lijn. Om onder 134 cm te meten, drukt u op de knop in het midden van de meettong en schuift u de meettong naar beneden.MZ10023-210420-Rev006-UM-de-e-fr-nl

Garantie: ADE zal dit product repareren of vervangen, als kan worden bewezen dat het het binnen 2 jaar vanaf verkoopdatum (kwitantie is vereist) heeft begeven door gebrekkige kwaliteit van het werk of defect materiaal. Alle beweeglijke delen, zoals bijv. batterijen, kabels, voedingseenheden, accu´s enz., zijn hiervan uitgesloten. De garantie geldt niet voor uiterlijke normale slijtageverschijnselen of door een ongeval of misbruik veroorzaakte beschadigingen. Voor apparaten die door onbevoegden worden geopend, geldt de garantie niet. De wettelijk geregelde rechten van de klant worden door deze garantieovereenkomst in geen enkel opzicht beroerd. Technische gegevens: Meetbereik: 600 – 2100 mm Deling: 1 mm Maten (BxHxD) 55 x 940 x 34 mm Eigengewicht: ca. 700 g
