GEBRUIKSAANWIJZING IAN 321222 POWERFIX

Bedienings- en veiligheidsinstructies

CZ

NL/BE Bedienings- en veiligheidsinstructies Pagina 47

Legenda van de gebruikte pictogrammen.... Pagina 48

Inleiding ...... Pagina 48

Doelmatig gebruik.... Pagina 48

Onderdelenbeschrijving ...... Pagina 49

Technische gegevens.... Pagina 50

Inhoud van de levering.... Pagina 50

Veiligheid ...... Pagina 51

Algemene veiligheidsinstructies......Pagina 51

Veiligheidsinstructies voor batterijen/accu's.....Pagina 53

Vóór de ingebruikname......Pagina 54

Batterijen plaatsen ...... Pagina 54

Reparatiehouder aanbrengen....Pagina 55

Loep monteren.... Pagina 55

Voet plaatsen ...... Pagina 56

Gebruik...... Pagina 56

Gebruik van het product...... Pagina 56

Batterijen vervangen.... Pagina 57

Storingen verhelpen......Pagina 57

Reiniging en onderhoud......Pagina 58

Afvoer.... Pagina 58

Service ...... Pagina 60

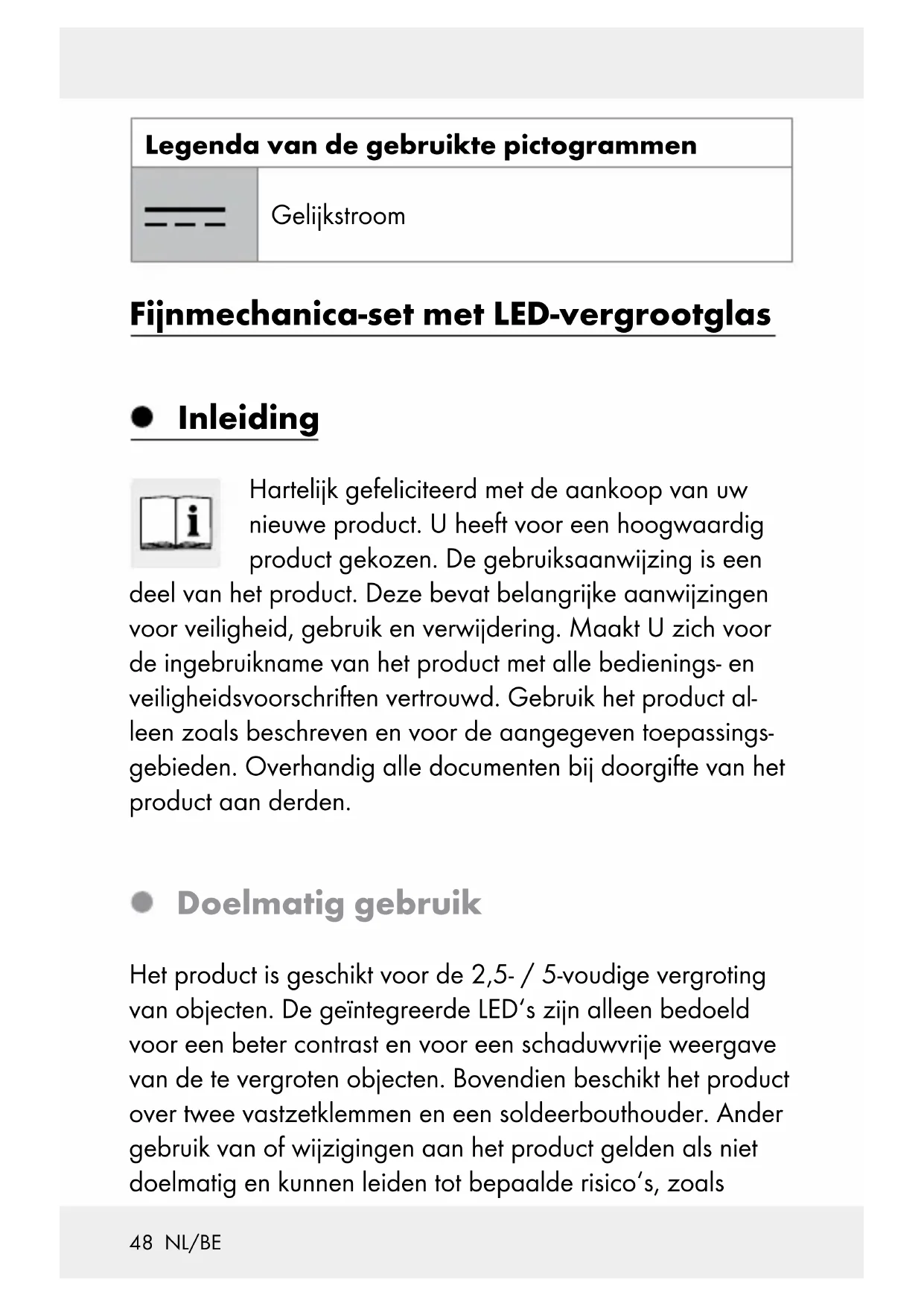

Legenda van de gebruikte pictogrammen

Gelijkstroom

Fijnmechanica-set met LED-vergrootglas

- Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Doelmatig gebruik

Het product is geschikt voor de 2,5- / 5-voudige vergroting van objecten. De geïntegreerde LED's zijn alleen bedoeld voor een beter contrast en voor een schaduwvrije weergave van de te vergroten objecten. Bovendien beschikt het product over twee vastzetklemmen en een soldeerbouthouder. Ander gebruik van of wijzigingen aan het product gelden als niet doelmatig en kunnen leiden tot bepaalde risico's, zoals

verwondingen en beschadigingen. Voor uit ondoelmatig gebruik voortvloeiende schade is de fabrikant niet aansprakelijk. Het product is uitsluitend geschikt voor gebruik binnenshuis. Het product is niet bestemd voor commercieel gebruik of voor andere toepassingsgebieden.

Dit product is niet geschikt voor de verlichting van kamers in privéhuishoudens.

• Onderdelenbeschrijving

1 Ledloep voor fijne mechanica
2 Lens (2,5-/ 5-voudige vergroting)
3 Deksel van het batterijvakje
4 Batterijvakje
5 Kogelgewricht
6 Vastzetschroef (kogelgewricht loep)
7 Vastzetklem loep
8 Vastzetschroef (hoogte-instelling loep)
9 Aan-/uitschakelaar
10 Stang (hoogte-instelling)
11 Vastzetklem (reparatiehouder)
12 Vastzetschroef (hoogte-instelling reparatiehouder)
13 Soldeerbouthouder
14 Standvoet
15 Reparatiehouder
16 Vastzetschroef (kogelgewricht reparatiehouder)
17 Vastzetschroef (reparatiehouder)
18 Krokodilklemmen

19 Vastzetschroeven (krokodilklemmen)
20 Ledlampjes (afb. B)
21 Batterijen (afb. C)
22 Bevestigingsstang (voor de bevestiging van de krokodilklemmen)
23 Vergrendelschroef (voor het vastdraaien van de krokodilklemmen)
24 Band (binnenin het batterijvak)

Bedrijfsspanning: 4,5 volt

Batterijen: 3 x 1,5 V, AAA-type

Max. nominaal vermogen: 2 x 0,06 W

Lampjes: 2 x led (niet vervangbaar)

Vergroting / loep: 2,5-/5-voudig

Afmetingen: ca. 23 x 12 x 16 cm (L x B x H)

Kleurkwaliteit: X < 0,27 of X > 0,530;

$$ Y < - 2, 3 1 7 2 X ^ {2} + 2, 3 6 5 3 X $$

$$ - 0, 2 1 9 9 \text { of } Y > - 2, 3 1 7 2 X ^ {2} $$

$$ + 2, 3 6 5 3 \times - 0, 1 5 9 5 $$

• Inhoud van de levering

Controleer direkt na het uitpakken de omvang van de levering op volledigheid alsook de onberispelijke staat van het product en alle onderdelen. Gebruik het product in geen geval, als de omvang van de levering niet volledig is.

1 mechanica LED-loep
3 batterijen 1,5 V=, AAA-type
1 gebruiksaanwijzing

Veiligheid

- Algemene veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

LEVENSGEARSCHUWING!

VAAR EN GEVAAR VOOR ONGEVALLEN VOOR KLEINE KINDEREN EN JONGE-

REN! Laat kinderen nooit zonder toezicht hanteren met het verpakkingsmateriaal. Er bestaat gevaar voor verstikking door verpakkingsmateriaal. Kinderen onderschatten de gevaren vaak. Houd kinderen steeds verwijderd van het verpakkingsmateriaal.

- Dit product kan door kinderen vanaf 8 alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

VOORZICHTIG! KANS OP LETSEL! Gebruik het product niet als u beschadigingen heeft geconstateerd.

- Controleer of alle onderdelen vakkundig gemonteerd zijn. Bij ondeskundige montage bestaat kans op letsel.

■ Houd het product uit de buurt van vocht.

VOORZICHTIG! RISICO OP OOGLETSEL! Kijk met

het product nooit in de zon of een andere lichtbron.

Ernstig oogletsel kan het gevolg zijn.

VOORZICHTIG! BRANDGEVAAR!

VOORZ

Stel het product nooit bloot aan direct zonlicht of andere lichtbronnen. Laat het product nooit onbeheerd achter. Anders bestaat er brandgevaar door gebundelde lichtstralen en geconcentreerde hitte.

■ Het product dient in een donkere omgeving te worden bewaard.
Stel het product niet bloot aan extreme temperaturen of sterke mechanische belastingen.

Dit kan leiden tot vervormingen van het product.

Let op dat de len ^2 niet in contact komt met scherpe of spitse voorwerpen. In het andere geval kan het product beschadigd raken.
Laat het ingeschakelde soldeerapparaat (apart apparaat) niet zonder toezicht achter. De soldeerbouthouder 13 is alleen bedoeld als tijdelijke houder voor de soldeerbout.

Veiligheidsinstructiesvoor batterijen / accu's

■ LEVENSGEVAAR! Houd batterijen / accu's buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddellijk een arts!
EXPLOSIEGEVAAR! Laad niet oplaadbare batterijen nooit op. Sluit de batterijen / accu's niet kort en / of open deze niet. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen.
Gooi batterijen / accu's nooit in het vuur of water.
Stel batterijen / accu's nooit bloot aan mechanische belastingen.

Risico dat de batterijen / accu's lekken

Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen / accu's zouden kunnen hebben bijv. radiatoren / direct zonlicht.

Bij lekkende batterijen / accu's het contact van de chemi- caliën met de huid, ogen en slijmvliezen vermijden! Spoel de desbetreffende plekken direct af met schoon water en raadpleeg onmiddellijk een arts!

DRAAG VEILIGHEIDSHANDSCHOE-

NEN! Lekkende of beschadigde batterijen / accu's kunnen in geval van huidcontact chemidwonden veroorzaken. Draag daarom in dit hikte veiligheidshandschoenen.

Als de batterijen / accu's lekken, dient u deze direct uit het product te halen om beschadigingen te vermijden.

Gebruik alleen batterijen / accu's van hetzelfde type.
Gebruik nooit nieuwe en oude batterijen / accu's door elkaar!
Verwijder de batterijen / accu's, als u het product gedurende een langere periode niet gebruikt.

Risico op beschadiging van het product

• Gebruik uitsluitend het aangegeven type batterij / accu!
  Plaats de batterijen / accu's volgens de weergegeven polariteit (+) en (-) op batterij / accu en op product.
  ■ Reinig de contacten van de batterij / accu en die in het batterijvak, voordat u deze plaatst!
• Verwijder verbruikte batterijen / accu's direct uit het product.

• Vóór de ingebruikname

Opmerking: verwijder al het verpakkingsmateriaal van het product.

- Batterijen plaatsen (afb. C)

☐ Trek het batterijvakdekselje in de richting van de pijl van het batterijvakje 4.
Plaats de beide meegeleverde batterijen in het batterijvakje 4.
Opmerking: let erop dat de band 24 onder de

batterijen ligt en let op de juiste polariteit van de batterijen. Deze staat in het batterijvakje 4 aangegeven.

Druk het batterijvakdekseltje tegen de pijlrichting in zijn oorspronkelijke positie om het batterijvakje 4 te sluiten.

Reparatiehouder aanbrengen

□ Steek het kogelgewricht van de reparatiehouder 15 in de daarvoor bestemde uitsparing van de vastzetklem 11.

□ Fixeer de reparatiehouder 15 door eerst de vastzet-schroef 16 met de klok mee vast te draaien.

Draai de borgmoeren met de klok mee vast om de bevestigingsstang 22 op de juiste plek te houden.

Draai de vergrendelschro28 vast om de krokodilklemmen 18 juist te fixeren.

□ Steek de vastzetklem 11 op de houderstang 10, stel de gewenste hoogte in en draai de vastzetschroef 12 met de klok mee vast.

Loepmonteren

□ Steek het kogelgewricht 5 in de daarvoor bestemde uitsparing en draai de vastzetschroef 6 voor het kogelgewricht 5 met de klok mee vast (afb. A).

□ Steek de vastzetklem 7 op de houderstang 10 en stel de gewenste hoogte in. Draai de vastzetschroef 8 met de klok mee vast.

Voet plaatsen (afb. D)

De soldeerbouthoude 13 kan of aan de rechter- of aan de linkerkant van de voet 14 met behulp van een schroe-vendraaier (niet inbegrepen) worden gemonteerd (optioneel voor rechts- en linkshandigen).

De soldeerbouthoude 13 dient in de juiste positie aan de achterkant van de voet 14 gemonteerd te worden, zoals in afb. D weergegeven, zodat het gebruik van de fijn-mechanica-LED-loep 1, de fixeerklem 11 en de krokodilklemmen 18 niet wordt beperkt.

- Gebruik

- Gebruik van het product

Draai nu de vastzetschroeven aan de krokodilklemmen 18 met de klok mee vast. Span het te repareren werkstuk met de krokodilklemmen 18 in de reparatiehouder 15.

☐ Schuif de AAN/UIT-schakelaar 9 naar "AAN" (ON) om de ledlampen 20 in te schakelen.

Opmerking: de ledlampjes 20 kunnen niet worden vervangen.

Richt de fijne ledloep met de ledlampjes 20 op het ingespannen werkstuk.

Draai de krokodilklemmen los om het werkstuk te verwijderen.

☐ Schuif de AAN/UIT-schakelaar 9 naar "UIT" (OFF) om de ledlampen 20 uit te schakelen.

- Batterijen vervangen

☐ Trek het batterijvakdekselje in de richting van de pijl van het batterijvakje 4.
□ Verwijder de gebruikte batterijen met behulp van de band.
Plaats de nieuwe batterijen van het type 1,5 V=7 AAA in het batterijvakje 4.

Opmerking: let op de juiste polariteit. Deze staat in het batterijvakje 4 aangegeven.

Druk het batterijvakdekseltje tegen de pijlrichting terug om het batterijvakje 4 te sluiten.

- Storingen verhelpen

● = Probleem

= Oorzaak

O = Oplossing

• De ledlampjes 20 branden niet.
  De batterijen 21 zijn verbruikt.
  ○ Vervang de verbruikte batterijen ^21 door nieuwe (zie: "Batterijen vervangen").
  De batterijen 21 werden verkeerd geplaatst.
• Controleer de correcte polariteit van de batterijen 21 (zie: "Batterijen plaatsen").

- Reiniging en onderhoud

⚠️ VOORZICHTIG! Reinig de fijne ledloep 1 zeer voorzichtig om krassen te voorkomen.

• Gebruik in géén geval bijtende of agressieve reinigingsmiddelen.
  Gebruik een doek voor de reiniging. Maak hem eventueel iets vochtig.
• Gebruik voor de reiniging van de lens een droge, pluisvrije doek.
  ☐ Dompel het product nooit onder in water of andere vloeistoffen.
  Als u het product niet gebruikt dient u het zo te bewaren, dat het fijnmechanica led-vergrootglas 1 geen krassen krijgt. Draai het product in een zachte doek.

• Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen / 20–22: papier en vezelplaten / 80–98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte batterijen / accu's moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de daarvoor bestemde verzamelstations.

Milieuschade door foutieve verwijdering van de batterijen / accu's!

Batterijen / accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen / accu's daarom af bij een gemeentelijk inzamelpunt.

Service

NL ServiceNederland
