GEBRUIKSAANWIJZING MD 37689 MEDION

1. Informatie over deze gebruiksaanwijzing ................................................76

6. Aanbevolen plaats voor het bewaren van levensmiddelen ................... 86

7. Informatie over het apparaat ................................................................... 86

7.1. Informatie over het gebruikte koelmiddel R-600a .................................. 87

14. Maatregelen bij uitval van de netvoeding .............................................102

15. Problemen oplossen .................................................................................103

16. Apparaat langere tijd niet gebruiken .....................................................104

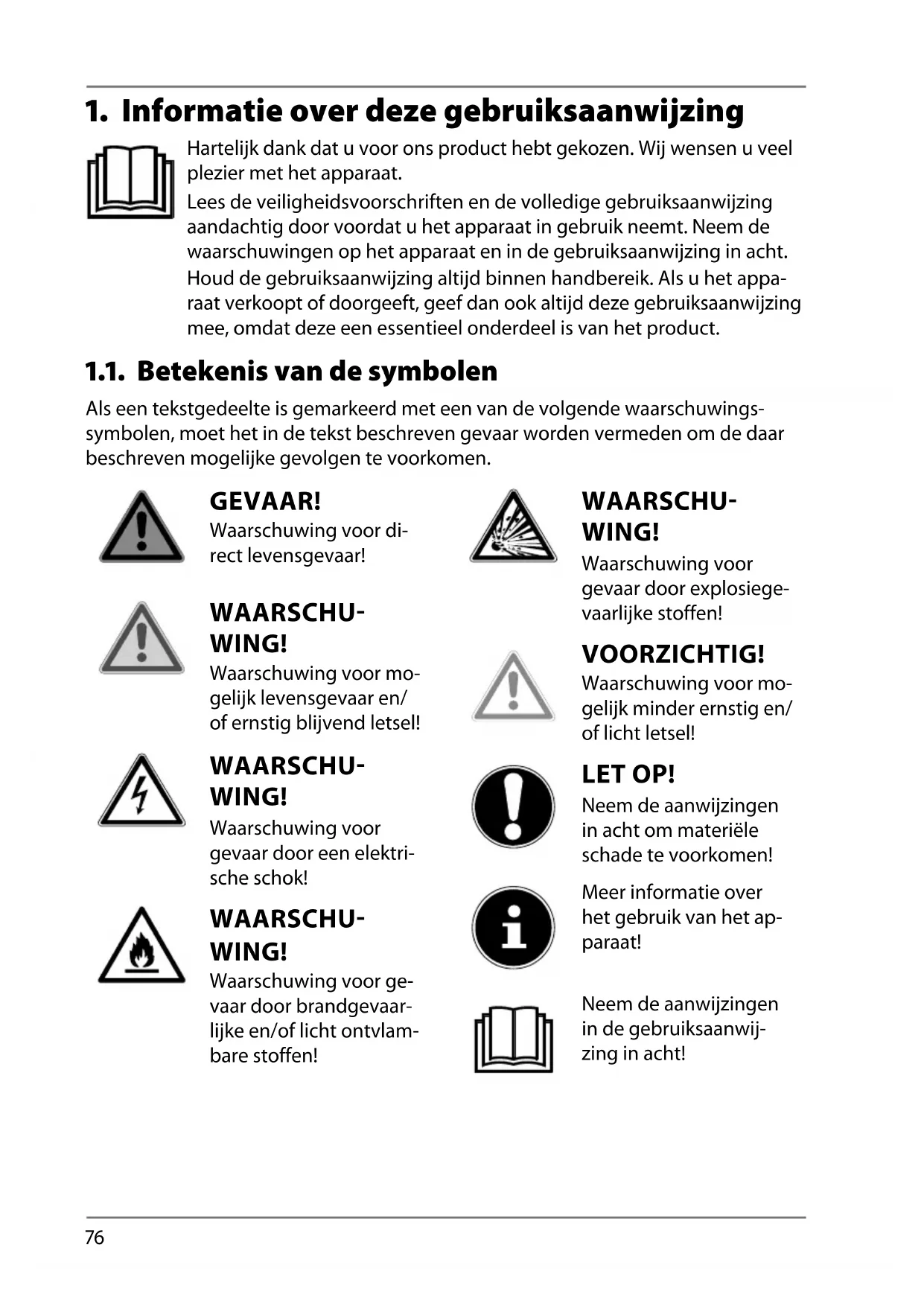

. Informatie over deze gebruiksaanwijzing Hartelijk dank dat u voor ons product hebt gekozen. Wij wensen u veel plezier met het apparaat. Lees de veiligheidsvoorschriften en de volledige gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt. Neem de waarschuwingen op het apparaat en in de gebruiksaanwijzing in acht. Houd de gebruiksaanwijzing altijd binnen handbereik. Als u het appa- raat verkoopt of doorgeeft, geef dan ook altijd deze gebruiksaanwijzing mee, omdat deze een essentieel onderdeel is van het product. .. Betekenis van de symbolen Als een tekstgedeelte is gemarkeerd met een van de volgende waarschuwings- symbolen, moet het in de tekst beschreven gevaar worden vermeden om de daar beschreven mogelijke gevolgen te voorkomen. GEVAAR! Waarschuwing voor di- rect levensgevaar! WAARSCHU- WING! Waarschuwing voor mo- gelijk levensgevaar en/ of ernstig blijvend letsel! WAARSCHU- WING! Waarschuwing voor gevaar door een elektri- sche schok! WAARSCHU- WING! Waarschuwing voor ge- vaar door brandgevaar- lijke en/of licht ontvlam- bare stoffen! WAARSCHU- WING! Waarschuwing voor gevaar door explosiege- vaarlijke stoffen! VOORZICHTIG! Waarschuwing voor mo- gelijk minder ernstig en/ of licht letsel! LET OP! Neem de aanwijzingen in acht om materiële schade te voorkomen! Meer informatie over het gebruik van het ap- paraat! Neem de aanwijzingen in de gebruiksaanwij- zing in acht!77

Optionele markeringDit symbool geeft de koud-ste zone van uw koelkast weer. Om de temperatuur in deze zone constant te houden, verandert u de positie van de glasplaat niet.Optionele markeringTemperatuurweergave: De temperatuur in de koelkast is te hoog. Verlaag de tempera-tuur. Optionele markeringTemperatuurweergave: Gepaste temperatuur in de koelkast. . Beoogd gebruik Dit apparaat is bedoeld voor het koelen en invriezen van levens- middelen. Dit apparaat is bedoeld voor huishoudelijk gebruik en voor vergelijkbare toepassingen zoals: – in personeelskeukens van winkels, kantoren en andere werkomgevingen; – in de landbouw en door gasten in hotels, motels en andere accommodaties; – in bed and breakfasts; – in de catering en bij vergelijkbare toepassingen in de groothandel. Bij professioneel gebruik of bij het gebruik voor andere doelein- den dan voor het koelen en invriezen van levensmiddelen kan de fabrikant niet voor schade aansprakelijk worden gesteld. Houd er rekening mee dat bij gebruik van het apparaat voor een ander doel dan waarvoor het is bestemd, de aansprakelijkheid vervalt:

• Bouw het apparaat zonder onze toestemming niet om en ge- bruik het niet met hulp- of aanbouwapparaten die niet door ons zijn goedgekeurd of geleverd.

• Gebruik uitsluitend door ons geleverde of goedgekeurde re- serveonderdelen en accessoires.78

• Neem alle informatie in deze gebruiksaanwijzing in acht en houd u in het bijzonder aan de veiligheidsvoorschriften. Elke andere bediening geldt als niet in overeenstemming met het gebruiksdoel en kan leiden tot letsel of materiële schade. . Veiligheidsvoorschriften

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN – LEES DEZE AAN-

DACHTIG DOOR EN BEWAAR ZE VOOR LATER GEBRUIK! Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met een lichamelijke, zintuiglijke of ver- standelijke beperking of gebrek aan kennis en/of ervaring, mits iemand toezicht op hen houdt of hun instructie heeft gegeven hoe ze het apparaat veilig kunnen gebruiken en ze hebben begrepen welke gevaren het gebruik van het appa- raat met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Kinderen van 3 tot 8 jaar mogen levensmiddelen en dranken in koelapparaten plaatsen en eruit halen. Reiniging en gebruikersonderhoud mogen niet worden uitge- voerd door kinderen, tenzij er iemand toezicht op hen houdt. Houd kinderen uit de buurt van het apparaat. Als de deur dichtvalt, bestaat er verstikkingsgevaar! .. Algemene veiligheidsvoorschriften WAARSCHUWING! Gevaar voor letsel! Het koelsysteem van het apparaat bevat het koelmid- del R-600a. Als er koelmiddel vrijkomt, bestaat er ge- vaar voor letsel. WAARSCHUWING! Voorkom beschadiging van het koelmid- delcircuit.79

Ventileer de ruimte als het koelsysteem toch beschadigd is geraakt. Vermijd open vuur en ontstekingsbronnen. Laat het apparaat door een professional repareren voordat u het weer in gebruik neemt. Wanneer het koelmiddel in contact komt met de huid of de ogen, kan dat letsel tot gevolg hebben. Spoel in dat geval de ogen onmiddellijk met schoon water en raadpleeg een arts. WAARSCHUWING! Gebruik in het koelgedeelte geen elektri- sche apparatuur die niet door de fabrikant wordt aanbevolen. Gebruik geen andere elektrische apparatuur (bijvoorbeeld ijs- machines) in het koelapparaat, tenzij de apparatuur hiervoor door de fabrikant is goedgekeurd. Aanpassingen aan het koelmiddelcircuit zijn niet toegestaan en hebben tot gevolg dat de garantie komt te vervallen. WAARSCHUWING! Brandgevaar! In de koelmiddelleidingen en in de compressor bevin- den zich brandbare vloeistoffen. Let op het waarschuwingsteken 'Brandgevaar' aan de achter- kant van het apparaat of op de compressor. Vermijd open vuur of ontstekingsbronnen tijdens het gebrui- ken, onderhouden en afvoeren van het apparaat. .. Transport VOORZICHTIG! Gevaar voor letsel! Het apparaat is erg zwaar. Er bestaat gevaar voor letsel door vertillen. Transporteer het apparaat niet alleen, maar altijd samen met ten minste één andere persoon.80 LET OP! Mogelijke materiële schade! Gevaar voor schade aan het apparaat door onjuist transport Let erop dat de verpakking niet beschadigd is. Verwijder voorzichtig het verpakkingsmateriaal en controleer het apparaat op transportschade. Een beschadigd apparaat mag in geen geval worden aange- sloten. Neem in geval van schade contact op met de klanten- service. Transporteer de koel-vriescombinatie altijd in de verpakking en met transportbeveiliging. Let er bij het transport en de opstelling van het apparaat op dat er geen onderdelen van het koelcircuit beschadigd raken. Transporteer het apparaat indien mogelijk altijd rechtop. Wanneer het apparaat tijdens transport meer dan 40° wordt gekanteld, mag het apparaat pas na 4 uur op het lichtnet wor- den aangesloten en ingeschakeld, zodat het koelmiddelcir- cuit na het transport weer kan normaliseren. Zet het apparaat niet neer op de zij- of achterkant, omdat er dan olie uit de compressor in het koelcircuit terecht kan ko- men en het koelcircuit verstopt kan raken. Stel het apparaat niet bloot aan regen of spatwater. .. Opstelling en elektrische aansluiting ... Plaats van gebruik LET OP! Mogelijke materiële schade! Gevaar voor schade aan het apparaat door onjuist ge- bruik Plaats het apparaat in een droge ruimte die kan worden geventileerd. De ruimte moet een oppervlakte van ca. 4m² hebben, zodat er bij een beschadiging van het koelsysteem voldoende lucht in de ruimte aanwezig is.81

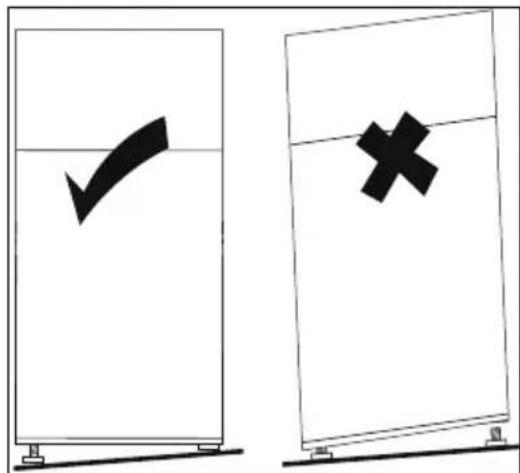

Houd bij de installatie rekening met de ruimte die voor het apparaat nodig is (zie “8.2. Apparaat plaatsen” op blz. 92). Het apparaat is geschikt voor de klimaatklasse N (zie typeplaatje). Bij een omgevingstemperatuur van 16°C tot 32°C is het koelvermogen van het apparaat optimaal. Bij af- wijkende temperaturen kan het vermogen van het apparaat afnemen. Gebruik het apparaat niet buitenshuis. Stel het apparaat niet bloot aan extreme omstandigheden. Vermijd: – hoge luchtvochtigheid en vocht; – extreem hoge en lage temperaturen; – direct zonlicht; – open vuur. WAARSCHUWING! Brandgevaar! Onvoldoende luchtcirculatie kan leiden tot oververhit- ting. WAARSCHUWING! Voorkom dat de ventilatieopeningen in de behuizing, rondom het apparaat en in de inbouwnis wor- den geblokkeerd. Het apparaat is niet bedoeld als inbouwapparaat. Houd voor voldoende ventilatie een afstand van minimaal 5cm aan tot de bovenkant, de zijwanden en de achterwand. Plaats het apparaat niet in de buurt van warmtebronnen zoals fornuizen, radiatoren, vloerverwarming enzovoort. Als plaatsing in de buurt van een warmtebron onvermijdelijk is, gebruik dan een geschikte isolatieplaat of houd de volgende minimale afstanden tot de warmtebron aan: – tot elektrische fornuizen of gasfornuizen: ca. 5cm; – tot olie- of kolenkachels: ca. 30cm. – Bij de plaatsing naast een ander koelapparaat moet de af- stand tussen beide apparaten minimaal 5cm bedragen.82 ... Vóór het aansluiten WAARSCHUWING! Gevaar voor elektrische schok! Er bestaat gevaar voor een elektrische schok door on- derdelen die onder spanning staan. Controleer na het opstellen of het netsnoer niet wordt inge- klemd of beschadigd kan raken. Gebruik het apparaat niet als het zichtbaar is beschadigd is of als het netsnoer of de stekker defect is. Neem in geval van schade contact op met de klantenservice. ... Adapteraansluiting WAARSCHUWING! Gevaar voor elektrische schok! Er bestaat gevaar voor een elektrische schok door on- derdelen die onder spanning staan. Sluit het apparaat alleen aan op een volgens de voorschriften geïnstalleerd en goed bereikbaar geaard stopcontact in de buurt van het apparaat. De lokale netspanning moet overeen- komen met de technische gegevens van het apparaat. Zorg ervoor dat het stopcontact vrij toegankelijk is, zodat het apparaat zo nodig snel kan worden losgekoppeld van het elektriciteitsnet. WAARSCHUWING! Zorg ervoor dat niemand over het net- snoer kan struikelen. Gebruik geen verlengsnoer. WAARSCHUWING! Let erop dat het netsnoer bij het plaatsen niet wordt ingeklemd of beschadigd raakt. WAARSCHUWING! Plaats geen draagbare meervoudige stek- kerdozen of voedingen achter het apparaat. Trek de stekker uit het stopcontact om het apparaat volledig van de stroomvoorziening los te koppelen.83

... Omgang met het apparaat WAARSCHUWING! Explosiegevaar! Ontvlambare gassen en vloeistoffen kunnen bij opslag in het apparaat explosies veroorzaken. Sla in dit apparaat geen explosieve stoffen op, zoals aerosol- spuitbussen met brandbaar drijfgas. Vries geen koolzuurhoudende dranken in. Door uitzetting van vloeistof kan de fles springen. WAARSCHUWING! Gevaar voor letsel / gezondheidsrisico! Onjuist gebruik van het apparaat kan letsel tot gevolg hebben. De voet, laden, deuren enzovoort zijn niet geschikt om op te staan of te leunen. Als het apparaat langere tijd wordt blootgesteld aan temperatu- ren die lager zijn dan de ondergrens van het temperatuurbereik waarop het is berekend (onder 16°C), werkt het mogelijk niet goed (temperatuurstijging). Bij stroomuitval en als het apparaat is uitgeschakeld, kunnen de levensmiddelen in het apparaat bederven. Er bestaat gevaar voor voedselvergiftiging. Controleer na een eventuele stroomstoring visueel of aan de hand van de geur of de levensmiddelen nog bruikbaar zijn. Bewaar in de koelkast geen medicijnen, laboratoriumprepa- raten of andere temperatuurgevoelige producten waarop de richtlijn betreffende medische hulpmiddelen 2007/47/EG van toepassing is. Zorg voor een schoon apparaat en de juiste manier van bewa- ren van de levensmiddelen “11. Levensmiddelen in het koelge- deelte bewaren” op blz. 97 en “12. Diepvriezen van levens- middelen” op blz. 98.84 Als u de deur gedurende lange tijd open laat staan, kan de temperatuur in de verschillende gedeelten van het apparaat aanzienlijk stijgen. . Inhoud van de levering GEVAAR! Verstikkingsgevaar! Er bestaat verstikkingsgevaar door het inslikken of ina- demen van kleine onderdelen of folie. Bewaar al het gebruikte verpakkingsmateriaal (zak- ken, stukken polystyreen enz.) buiten het bereik van kinderen. Kinderen mogen niet met het verpakkingsmateriaal spelen. Controleer of de levering volledig en onbeschadigd is en informeer ons binnen 14 dagen na aankoop wanneer de levering onvolledig of beschadigd is. Het door u gekochte pakket moet het volgende bevatten:

• koel-vriescombinatie, incl. – 1 glasplaat – 1 transparante fruit-/groentelade met glasplaat – 1 ijsblokjesbakje – 1 eierrek – Beknopte gebruiksaanwijzing85

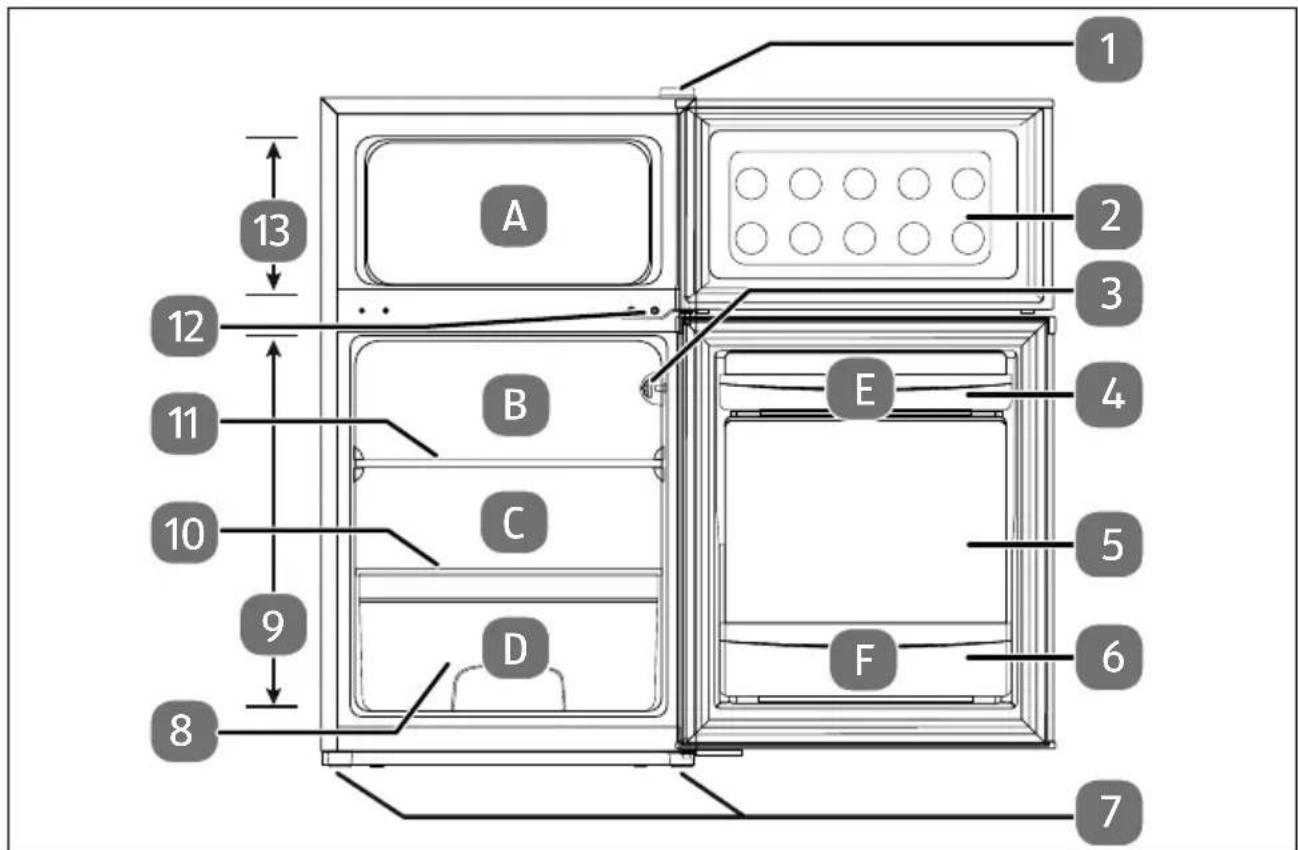

. Overzicht van het apparaat

3. Verlichting/temperatuurregelaar

5. Deur van het koelgedeelte

10. Glasplaat voor fruit-/groentelade

. Aanbevolen plaats voor het bewaren van le- vensmiddelen Zie afb. 1 Aanbevolen voor: A. Levensmiddelen die ingevroren kunnen worden in geschikte verpakkingen B. Kaas, gebak C. Vleeswaren, vis, vlees en gevogelte D. Fruit en groente E. Eieren, boter, jam, blikjes, glazen potten F. Melk, dranken Het vriesgedeelte (13) is geschikt voor de volgende levensmid- delen: zeevruchten (vis, garnalen, schaaldieren), zoetwatervis en vleesproduc- ten (aanbevolen voor 3 maanden, hoe langer de bewaartijd, hoe slech- ter de smaak en de voedingswaarde), diepvriesverse levensmiddelen. Bewaar de levensmiddelen geschikt verpakt (zie ook “12. Diepvriezen van levensmiddelen”). . Informatie over het apparaat

• Het koelcircuit van het apparaat bevat het koelmiddel R-600a (vrij van cfk's en hfk's).

• Het koelcircuit is gecontroleerd op lekkage. Het voldoet aan de relevante veilig- heidsvoorschriften voor elektrische apparaten.

De betekenis van de klimaatklassen staat in de volgende tabel. Klimaatklasse Betekenis Omgevingstempera- tuur

Apparaten voor een subnor- maal klimaat +10 °C tot +32 °C

Apparaten voor een gematigd klimaat +16 °C tot +32 °C

Apparaten voor een subtro- pisch klimaat +16 °C tot +38 °C

Apparaten voor een tropisch klimaat +16 °C tot +43 °C .. Informatie over het gebruikte koelmiddel R-a In dit apparaat worden R-600a en cyclopentaan gebruikt als 100% cfk-vrije koel- en isolatiemiddelen. Hierdoor wordt de ozonlaag niet aangetast en ontstaat er geen broeikaseffect. Deze apparaten zijn te herkennen aan de aanduiding 'Koelmiddel R-600a' op het typeplaatje. Voorkom dat het koelcircuit beschadigd raakt, omdat R-600a als het vrijkomt in lichte mate kan bijdragen aan het broeikaseffect. Dit geldt zowel bij transport als tijdens de hele levensduur van het apparaat. Zorg er ook voor dat dit soort apparaten op de juiste manier en in overeenstem- ming met de lokale voorschriften wordt afgevoerd.88 . Apparaat voorbereiden .. Deuraanslag omzetten Benodigd gereedschap: – platte schroevendraaier – kruiskopschroevendraaier – steeksleutel maat 6 – steeksleutel maat 8 – steeksleutel maat 10 – inbussleutel maat 10 Zet de temperatuurregelaar (3) op stand "0". Trek de stekker uit het stopcontact. Verwijder alle accessoires zoals glasplaten (10/11) en deurvakken (4/6). Verwijder de scharnierafdekking (1) aan de rechterkant bijvoorbeeld met behulp van een platte schroevendraaier (zie afb. 3). Afb. 3 Draai de beide schroeven aan het scharnier (1) los met een steeksleutel maat 8 of een kruis- kopschroevendraaier (zie afb. 4). Afb. 489

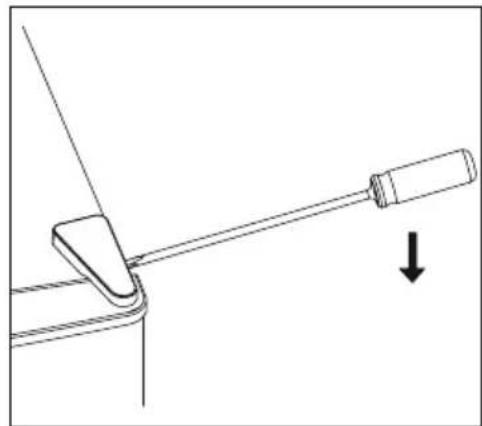

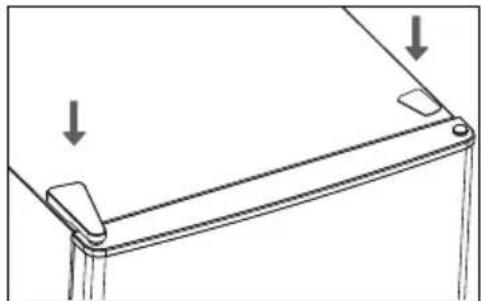

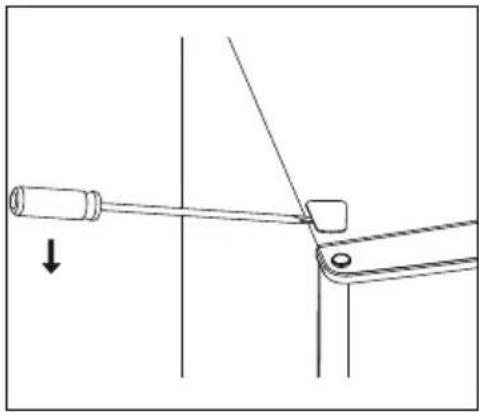

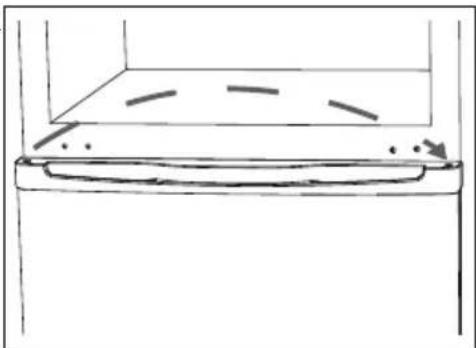

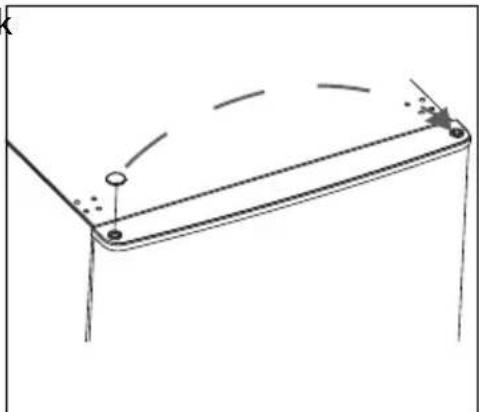

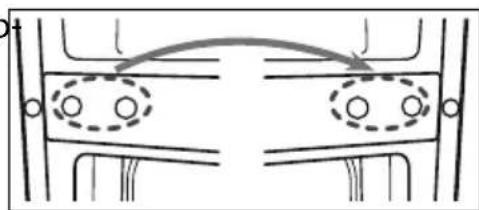

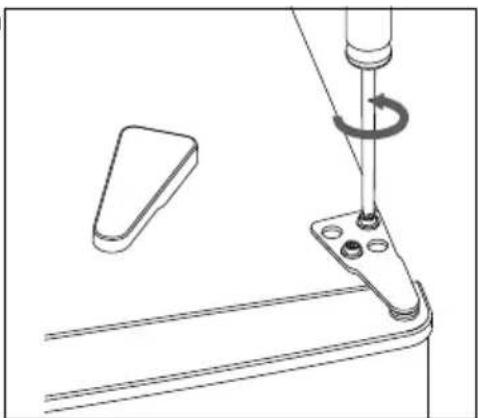

Verwijder de afdekking van de schroefgaten aan de linkerkant bijvoorbeeld met H5. Afb. 5 Verwijder de blinde stop voor de scharniernok aan de linkerkant van de deur van het vriesge- deelte en plaats deze in het gat aan de rechter- kant (zie afb. 6). Til vervolgens de deur van het vriesgedeelte (2) omhoog om deze te verwijderen en leg de deur van het vriesgedeelte (2) op een zachte ondergrond om deze tegen krassen te be- schermen. Afb. 6 Verwijder het middelste scharnier (12) door de bevestigingsschroeven (zie afb. 7) los te draai- en. Bewaar de lange kunststof onderle- gring die zich tussen het middelste scharnier en het apparaat bevindt zorgvuldig en plaats deze bij de mon- tage opnieuw op dezelfde positie te- rug. Let eveneens op de drie extra ron- de onderlegringen! Afb. 7 Verwijder de blinde stoppen met een kruiskop- schroevendraaier en plaats die aan de tegen- overliggende zijde (zie afb. 8). Afb. 890 Verwijder de blinde stop voor de scharniernok aan de linkerkant van de deur van het koelge- deelte en plaats deze in het gat aan de rechter- kant (zie afb. 9). Verwijder de deur van de koelgedeelte (5). Kantel de koelkast naar achteren (maximaal 45°) zodat u het onderste scharnier kunt om- zetten. Afb. 9 Verwijder het stelpootje met de hand of met een inbussleutel maat 10 van het scharnier. Draai de twee bevestigingsschroeven van het onderste scharnier los en verwijder het schar- nier. Gebruik hiervoor een steeksleutel maat 8 of een kruiskopschroevendraaier (zie afb. 9). Verwijder ook het stelpootje aan de andere kant (zie afb. 9). Afb. 10 Verwijder met een kruiskopschroevendraaier de schroef die links in de behui- zing van het apparaat zit. Bevestig deze schroef in het vrijgekomen boorgat aan de rechterkant van de behuizing van het apparaat en draai de schroef aan. Monteer ook het stelpootje aan de andere kant. Plaats de scharniernok overeenkomstig de onderstaande afbeelding op het geperforeerde plaatje. Gebruik voor het losdraaien en vastzetten van de moer een steeksleutel maat 10 (zie afb. 11). Afb. 1191

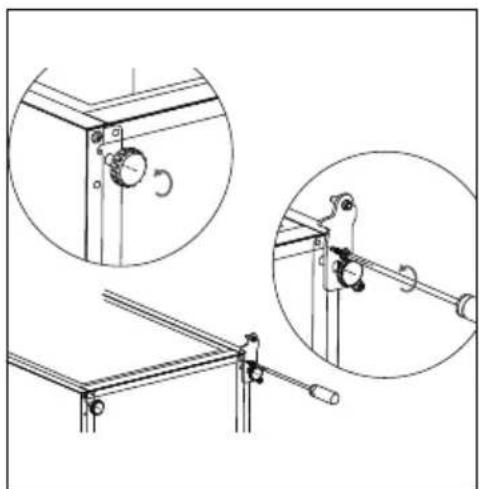

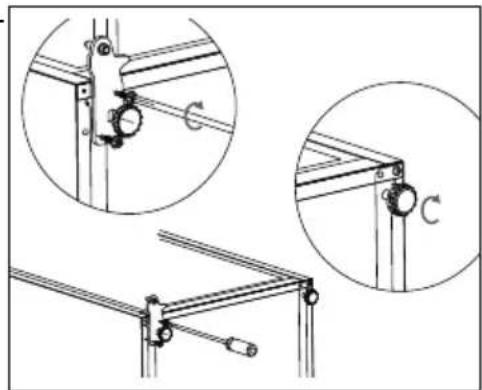

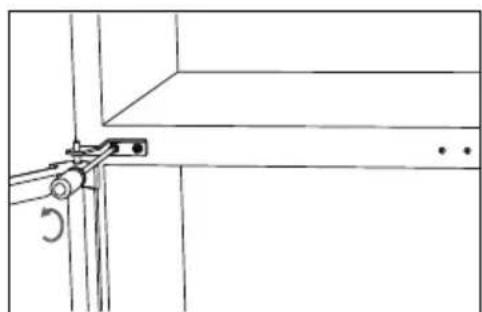

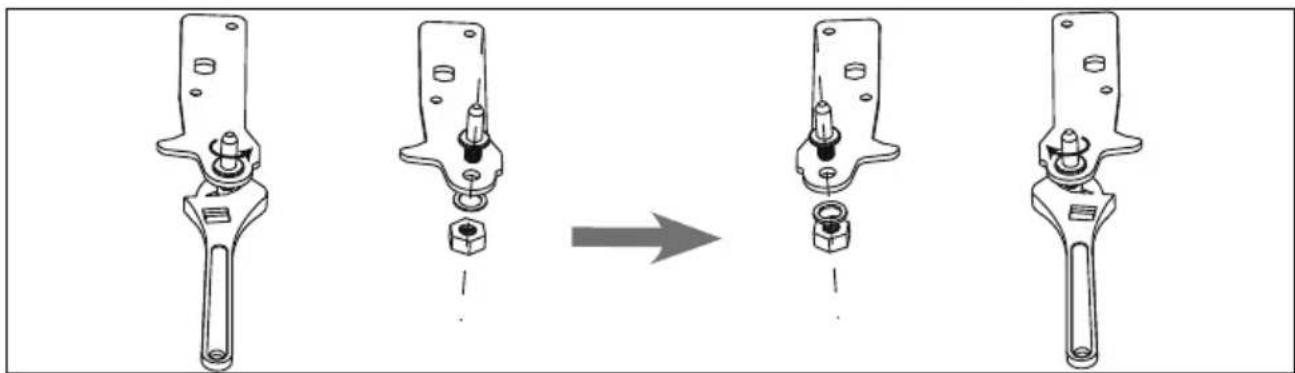

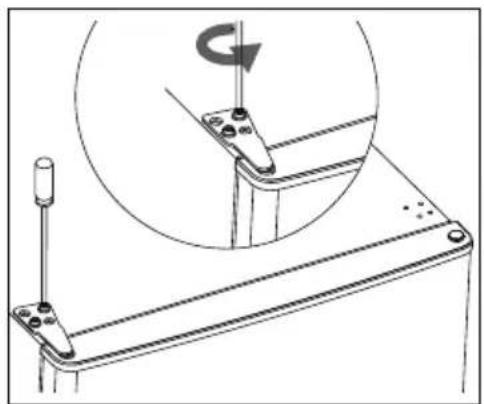

Draai het geperforeerde plaatje van de onder- ste scharnier zo dat de boorgaten van het pla- tje op de boorgaten van het apparaat passen en schroef het scharnier met de twee bevesti- gingsschroeven vast aan de tegenoverliggen- de kant van het apparaat. Gebruik voor het losdraaien en vastdraaien van de schroeven een steeksleutel maat 8 of een kruiskopschroe- vendraaier (zie afb. 12). Monteer het stelpootje (zie afb. 12). Afb. 12 Zet de deur van het koelgedeelte (5) weer op de nok van het onderste scharnier. Controleer of de deur van het koelgedeelte (5) bij sluiting horizontaal en verticaal is uitgelijnd met de behuizing van de koelkast, zodat alle afdichtin- gen sluiten voordat u het middelste scharnier (12) weer vastschroeft. Afb. 13 Plaats op de bovenste scharniernok één en op de onderste scharniernok twee onderlegringen. Plaats de scharniernok van het middelste scharnier in de bo- venste bus van de deur van het koelgedeelte (5) en bevestig het scharnier met de bevestigingsschroeven en alle onderlegringen (zie afb. 13). Draai de schroeven nog niet helemaal vast, zodat u de deur van het koelge- deelte (5) nog kunt uitlijnen. Pas wanneer de deur van het koelgedeelte (5) goed gesloten kan worden, draait u de schroeven vast. Zet het apparaat weer rechtop. Plaats de deur van het vriesgedeelte (2) op het middelste scharnier (12). Breng vervolgens bij een gesloten deur van het vriesgedeelte (2) het bovenste scharnier (1) weer aan en schroef het vast (zie afb. 14). Ge- bruik zo nodig een steeksleutel om de schroef vast te draaien. Afb. 1492 Plaats de scharnierafdekking en de schroefaf- dekking weer terug (zie afb. 15). Afb. 15 De deuraanslag is omgezet. Let op: de deurafdichting past zich na een paar uur aan de nieuwe deur- aanslag aan. Wanneer het apparaat tijdens het transport meer dan 40° wordt gekan- teld, mag het apparaat pas na 4 uur op het elektriciteitsnet worden aan- gesloten en worden ingeschakeld, zodat het koelmiddelcircuit na het transport tot rust kan komen. .. Apparaat plaatsen Verwijder het verpakkingsmateriaal en alle beschermfolie. Reinig alle onderdelen van het apparaat voordat u het voor het eerst inschakelt (zie hoofdstuk “13. Reiniging en onderhoud” op blz. 99). Maak het apparaat goed droog nadat u het hebt gereinigd en voordat u het voor het eerst inschakelt. Zet het apparaat neer op een daarvoor geschikte plaats (zie ook hoofdstuk “3.3.1. Plaats van gebruik” op blz. 80). Zet het apparaat waterpas en com- penseer oneffenheden in de vloer door de stelvoetjes (5) in of uit te draaien (zie afb. 16). Draai rechtsom om de stelvoetjes uit te draaien, linksom om ze in te draaien. Zet de koelkast recht met een wa- terpas. Afb. 1693

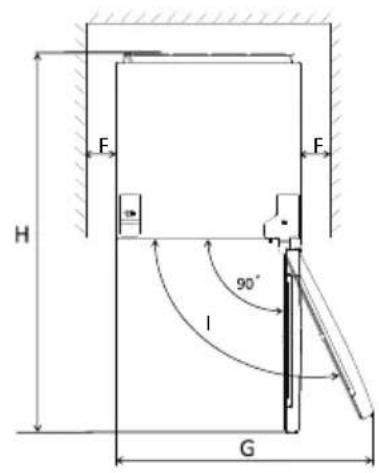

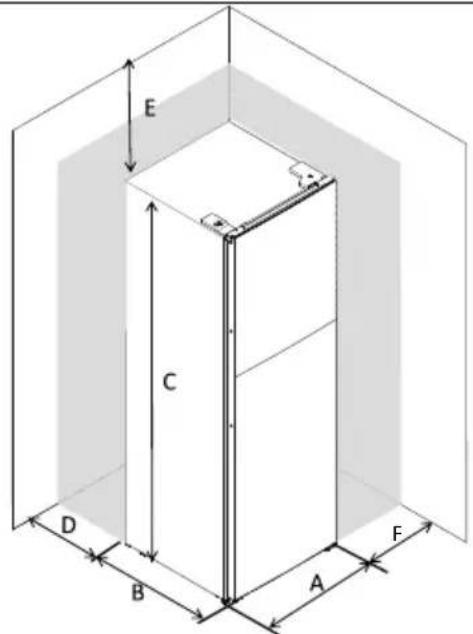

Afb. 17 Om de deur helemaal te kunnen openen, moeten de vrije ruimten beschikbaar zijn die op afb. 17 en in de volgende tabel zijn weergegeven. Vrije ruimten (afb. 17) A 480 mm B 520 mm C 850 mm D min. 50mm E min. 50mm F min. 50mm G 880 mm H 1000 mm I 135°94 .. Glasplaten verwijderen en terugplaatsen Open de deur van het koelgedeelte (5) volledig om een glasplaat (10/11) eruit te halen. Til de glasplaat (10/11) met twee han- den op en neem de glasplaat uit het koelgedeelte (9). De glasplaat (10/11) wordt als volgt ge- plaatst: Plaats de glasplaat (10/11) in de gelei- derails en schuif deze in de achter- ste uitsparingen op de wand van het koelgedeelte. Afb. 18 ... Deurvakken verwijderen/plaatsen Til het deurvak (4/6) op (zie afb. 19) om het te verwijderen. Om een deurvak te plaatsen, schuift u het deurvak van boven naar bene- den op de geleider tot het vastzit. Afb. 19 . Apparaat bedienen Sluit het apparaat aan op een geaard stopcontact. De lokale netspanning moet overeenkomen met de technische gegevens van het apparaat. Na instelling van de temperatuurrege- laar (3) wordt de temperatuur in zowel het koelgedeelte als het vriesgedeelte automatisch geregeld. De temperatuurregelaar (3) heeft 8 in- stellingen (zie afb. 20): Afb. 20 0 Apparaat is uitgeschakeld Om de stroomvoorziening van het apparaat volledig te onderbreken, zet u de temperatuurregelaar (3) op stand en trekt u de stekker uit het stopcontact.95

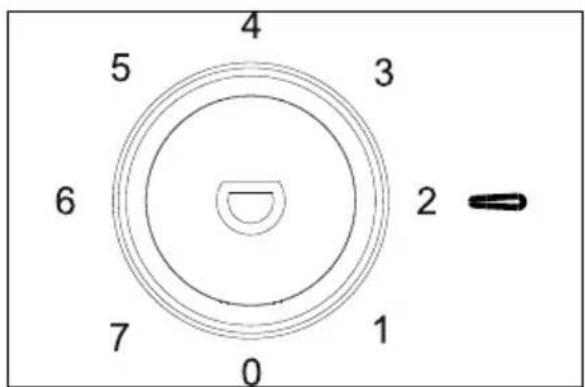

1 Laagste koelvermogen (het warmst) 2-5 Tussenstanden 7 Hoogste koelvermogen (het koudst) De binnentemperaturen kunnen worden beïnvloed door de standplaats van het apparaat, de omgevingstemperatuur en de frequentie waarmee de deur wordt geopend. Houd hiermee rekening bij het instellen van de temperatuurregelaar (3). Leg geen levensmiddelen in het koelgedeelte (9) en het vriesgedeelte (13) voordat het apparaat is afgekoeld. Zet de temperatuur van het koel- of vriesgedeelte op de koudste stand voordat verse levensmiddelen worden ingelegd. De hoogste koelstand van de temperatuurregelaar (3) mag alleen voor korte tijd worden ingesteld bij hoge buitentemperaturen of als het ap- paraat wordt gevuld met levensmiddelen die snel gekoeld moeten wor- den. Nadat de gewenste binnentemperatuur is bereikt, moet de tempe- ratuurregelaar (3) weer op een lagere stand worden gezet, omdat de temperatuur in het koelgedeelte anders daalt tot onder 0°C en dit een negatieve impact kan hebben op de gekoelde levensmiddelen. Controleer de temperatuur in het koel- en het vriesgedeelte door er een thermo- meter in te leggen. Optimaal is een temperatuur van +8°C in het koelgedeelte (9) en een temperatuur van -18°C in het vriesgedeelte (13). Als deze temperatu- ren zijn bereikt, kunt u de levensmiddelen in het apparaat plaatsen. .. Apparaat uitschakelen Om de stroomvoorziening van het apparaat volledig te onderbreken, zet u de temperatuurregelaar (3) op stand en trekt u de stekker uit het stopcontact. Wacht circa tien minuten voordat u het apparaat opnieuw inschakelt. . Energieverbruik optimaliseren Neem voor een optimaal koelvermogen bij een laag energieverbruik het volgende in acht: Plaats het apparaat niet in de buurt van een warmtebron (zoals een radiator of fornuis). De ruimte waarin het apparaat staat, mag niet te warm zijn en moet droog, stof- vrij en goed geventileerd zijn. Zorg ervoor dat de lucht rondom het apparaat vrij kan circuleren. Laat alle glasplaten en de fruit-/groentelade (8) tijdens het gebruik van het ap- paraat erin staan, dan is het energieverbruik het laagst.96 Als u de deur gedurende lange tijd open laat staan, kan de temperatuur in de verschillende gedeelten van het apparaat aanzienlijk stijgen. Open de deur maar kort als u producten in het apparaat plaatst of uit het apparaat haalt. Hoe korter de deur openstaat, hoe minder kou ontsnapt en hoe minder energie het appa- raat verbruikt. Stem de instelling van de temperatuur af op de hoeveelheid levensmiddelen die zich in het apparaat bevinden. Zorg ervoor dat de deurafdichtingen onbeschadigd zijn en dat de deuren goed sluiten. Schakel het koelapparaat uit als het langere tijd leegstaat. Laat het apparaat ont- dooien, reinig het en laat het dan drogen. Laat de deur openstaan om schimmel- vorming in het apparaat te voorkomen. .. Aanbevolen temperatuurinstelling Omgevingstemperatuur Temperatuurinstelling tot 32 °C Instelling 2-4 Normaal Instelling 4 vanaf 16 °C Instelling 4-6 Gevolgen voor het bewaren van levensmiddelen Bij de aanbevolen instelling bedraagt de ideale bewaartijd in het koel- gedeelte niet meer dan 3 dagen. Bij de aanbevolen instelling bedraagt de ideale bewaartijd in het vries- gedeelte niet langer dan 1 maand. De ideale bewaartijd kan bij andere instellingen korter zijn. De ideale bewaartijd varieert eveneens afhankelijk van de levensmidde- len. Neem de door de levensmiddelfabrikanten aanbevolen bewaartij- den in acht.97

. Levensmiddelen in het koelgedeelte bewaren LET OP! Mogelijke materiële schade! Mogelijke beschadiging van de deurafdichting. Gevoelige oppervlakken: De kunststof onderdelen en de deurafdichting mogen niet in aanraking ko- men met olie en vet, omdat de deurafdichting hier- door poreus en broos kan worden. Neem de volgende instructies in acht om besmetting van levensmiddelen te voor- komen: Als u de deur gedurende lange tijd open laat staan, kan de temperatuur in de verschillende gedeelten van het apparaat aanzienlijk stijgen. Reinig oppervlakken die met levensmiddelen en toegankelijke afvoersystemen in aanraking komen regelmatig. Bewaar rauw vlees en rauwe vis in geschikte verpakkingen in de koelkast, zodat deze niet in aanraking komen met andere levensmiddelen of daarop kunnen lekken. Bewaar levensmiddelen op borden of in daarvoor geschikte verpakkingen. Verdeel de levensmiddelen gelijkmatig over het apparaat. Zorg ervoor dat le- vensmiddelen niet in aanraking komen met de achterwand van het koelgedeel- te, omdat dit rijp- of condensvorming tot gevolg kan hebben. Laat warme levensmiddelen afkoelen voordat u ze in de koelkast plaatst om een hoger energieverbruik te voorkomen. Bewaar levensmiddelen die gemakkelijk andere geuren aannemen, zoals bo- ter, melk en kwark, en levensmiddelen met een sterke geur, zoals vis, gerookte etenswaren en kaas, in een goed afsluitbare verpakking. Levensmiddelen moeten afhankelijk van hun soort en gevoeligheid worden be- waard in de juiste koelzone. Zie “6. Aanbevolen plaats voor het bewaren van levensmiddelen” op blz. 86. Bij het bewaren van groenten met een hoog vochtgehalte slaat er waterdamp neer op de verpakking waar ze in zitten. Dit heeft geen invloed op het functio- neren van het koelgedeelte (9). Droog groente goed af voordat u deze in het koelgedeelte (9) legt. Groente met een hoog watergehalte (zoals bladgroente en komkommer) hebben een kortere bewaartijd.98 . Diepvriezen van levensmiddelen Vrijwel alle levensmiddelen kunnen worden ingevroren, met uitzondering van groente die rauw wordt genuttigd, zoals sla. Alleen levensmiddelen van hoge kwaliteit zijn geschikt om in te vriezen. Verdeel de levensmiddelen voor eenmalig gebruik in porties om ontdooide producten niet op- nieuw te hoeven invriezen. Nieuw in te vriezen levensmiddelen mogen niet in aanraking komen met al ingevroren producten. Als u dagelijks levensmiddelen wilt invriezen, moet u mo- gelijk de hoeveelheid in te vriezen producten beperken. De door de levensmiddelenfabrikanten aanbevolen bewaartijden mogen niet worden overschreden. Verpak de levensmiddelen in reukvrij, lucht- en vochtdicht en vet- en loogbe- stendig verpakkingsmateriaal. – Polyethyleenfolie en aluminiumfolie zijn het meest geschikt. – De verpakking moet dicht zijn en strak om de levensmiddelen heen zitten. – Gebruik geen glazen verpakkingen, omdat het glas kan springen. Zet de thermostaat 2 tot 3 uur voordat u verse levensmiddelen gaat invriezen op stand . Zet de thermostaat, nadat u verse levensmiddelen in het apparaat hebt gelegd om ze in te vriezen, op stand -. Zorg ervoor dat het vriesgedeelte (13) niet te vol zit, omdat een optimaal vries- vermogen dan niet gewaarborgd is en het energieverbruik toeneemt. – Tekenen van vocht of opzwellen van de diepvriesverpakking wijzen erop dat de levensmiddelen niet correct zijn bewaard of getransporteerd en even- tueel zijn bedorven. Controleer voor het consumeren de toestand van de levensmiddelen. In het vriesgedeelte (13) kan fruit worden ingevroren en kunnen ijsblokjes worden gemaakt. .. Het ijsblokjesbakje gebruiken Reinig het ijsblokjesbakje (14) vóór het eerste gebruik grondig met water en een beetje afwasmiddel. Vul het ijsblokjesbakje (14) met drinkwater. Zet het ijsblokjesbakje (14) horizontaal in het vriesgedeelte (13). Zodra de ijsblokjes bevroren zijn, haalt u het ijsblokjesbakje (14) uit het vriesge- deelte (13) en drukt u de ijsblokjes uit de vorm. .. Levensmiddelen ontdooien Afhankelijk van hun soort en gebruiksdoel kunnen de levensmiddelen worden ont- dooid in de koelkast, in een met lauw water gevulde bak of schaal, in een magne- tron, bij omgevingstemperatuur of in de oven. Groenten en fruit die voor koken zijn bedoeld, hoeven niet te worden ontdooid.99

Ontdooide levensmiddelen moeten zo mogelijk nog op dezelfde dag worden ge- nuttigd of in het koelgedeelte (9) uiterlijk tot de volgende dag worden bewaard. Ontdooide levensmiddelen, ook gedeeltelijk ontdooid, mogen niet opnieuw wor- den ingevroren. . Reiniging en onderhoud Reinig oppervlakken die met levensmiddelen en toegankelij- ke afvoersystemen in aanraking komen regelmatig. WAARSCHUWING! Gevaar voor elektrische schok! Er bestaat gevaar voor een elektrische schok door on- derdelen die onder spanning staan. Trek vóór reiniging altijd de stekker uit het stopcon- tact (trek niet aan het snoer, maar uitsluitend aan de stekker). Als u niet bij de stekker kunt, moet u in de meterkast de betreffende zekering uitschakelen. Pak de stekker niet vast met vochtige of natte han- den. GEVAAR! EXPLOSIE- en BRANDGEVAAR! Door gasvorming kunnen explosies optreden. Gebruik voor het reinigen van het apparaat of onder- delen ervan geen brandbare vloeistoffen. Gebruik geen ontdooisprays omdat deze explosieve gassen kunnen vormen.100 WAARSCHUWING! Gevaar voor de gezondheid! Ondeskundige omgang met levensmiddelen kan tot voedselvergiftiging leiden. Als u het apparaat uitschakelt of als er een stroomuitval is, wordt er niet meer voldoende gekoeld. Ingevroren le- vensmiddelen kunnen gedeeltelijk of geheel ontdooien. Een temperatuurstijging tijdens het handmatig ont- dooien, onderhouden en reinigen van het apparaat kan leiden tot een kortere bewaartijd van de ingevroren le- vensmiddelen. Neem, ook bij het slechts tijdelijk uitschakelen zoals bij de reiniging, de bevroren levensmiddelen uit het apparaat en bewaar ze dik in krantenpapier gewik- keld in een voldoende koele ruimte of een koelkast. WAARSCHUWING! Gevaar voor letsel! Door extreem lage temperaturen kunnen brandwon- den ontstaan. Raak de bevroren binnenwanden van het vriesge- deelte en de bevroren levensmiddelen niet met blo- te handen aan. Gebruik bijvoorbeeld een droge doek om de bevroren producten vast te pakken. LET OP! Mogelijke materiële schade! Het apparaat kan door onjuist gebruik beschadigd ra- ken Gebruik geen elektronische apparaten bij het reini- gen van de binnenruimte. Zowel het apparaat zelf als het gebruikte elektronische apparaat kan onherstel- baar beschadigd raken.101

Gebruik voor het reinigen van de binnenkant, de deur en de behuizing van het apparaat geen bijten- de of schurende reinigingsmiddelen, omdat deze de oppervlakken kunnen beschadigen. De kunststof onderdelen en de deurafdichting mo- gen niet in aanraking komen met olie en vet, omdat de deurafdichting hierdoor poreus en broos kan worden. Gebruik om het ontdooien te versnellen geen an- dere mechanische apparaten of hulpmiddelen zoals elektrische radiatoren, heteluchtblazers, haardrogers of scherpe of harde voorwerpen. De thermische iso- latie en de binnenruimte zijn gevoelig voor krassen en hitte, en deze kunnen smelten. .. Het koel- en vriesgedeelte ontdooien Voor een grondige reiniging moet u het apparaat eerst laten ontdooien. Zet de temperatuurregelaar (3) in de stand . Het apparaat schakelt uit. Trek de stekker uit het stopcontact. Als de stekker zich buiten uw bereik bevindt, moet u in de meterkast de betreffende zekering uitschakelen. Een temperatuurstijging tijdens het handmatig ontdooien, onderhou- den en reinigen van het apparaat kan de bewaartijd van de ingevroren levensmiddelen verkorten. Het wordt aanbevolen om het apparaat minimaal één keer per jaar te ontdooien. Haal de ingevroren levensmiddelen uit het vriesgedeelte (13), wikkel ze in een paar lagen krantenpapier, wikkel er eventueel nog een deken omheen en leg ze op een koele plaats. Maak de koelkast leeg en reinig deze zoals in de volgende paragraaf is beschre- ven. Na ongeveer een half uur na het uitschakelen is de rijp op de gladde wanden gemakkelijk te verwijderen met behulp van een kunststof of houten spatel. De spatels behoren niet tot de leveringsomvang.102 .. Apparaat reinigen Reinig de afvoer voor condenswater in het koelgedeelte (9), bijv. met een wattenstaafje of een prikker (zie afb. 21). Reinig het koel- en het vriesgedeelte met een mild reinigingsmiddel (bijv. afwasmiddel) en laat ze drogen. Afb. 21 Reinig alle losse onderdelen (fruit-/groentelade (8), deurvakken (4/6), glasplaten (10/11)) zorgvuldig met een mild reinigingsmiddel (bijv. afwasmiddel). De glasplaten (10/11) zijn van gehard veiligheidsglas en zijn vaatwasma- chinebestendig. Om schimmelvorming te voorkomen, kunt u een beetje azijn (schoon- maakazijn, huishoudazijn of geconcentreerde azijn) toevoegen aan het water dat u voor het reinigen gebruikt. Reinigingsmiddelen die zand, soda of zuur bevatten, zijn niet geschikt. Reinig de oppervlakken van het apparaat, behalve de deurafdichting, met een mild reinigingsmiddel. Reinig de deurafdichting met schoon water, neem het water af en laat de afdich- ting drogen. Steek de netstekker weer in het stopcontact. Zodra het vriesgedeelte (13) een temperatuur van -18°C heeft bereikt, kunt u het apparaat weer vullen met levensmiddelen. . Maatregelen bij uitval van de netvoeding Ontdooide levensmiddelen, ook gedeeltelijk ontdooid, mogen niet opnieuw wor- den ingevroren. Bij stroomuitval moet u vóór het consumeren van de levensmiddelen contro- leren of ze nog in orde zijn (zie ook “3.3.4. Omgang met het apparaat” op blz. 83).103

. Problemen oplossen WAARSCHUWING! Gevaar voor elektrische schok! Er bestaat gevaar voor een elektrische schok door on- derdelen die onder spanning staan. Probeer in geen geval zelf een onderdeel van het ap- paraat open te maken en/of te repareren. Als het netsnoer van het apparaat beschadigd raakt, moet dit door de fabrikant, de klantenservice van de fabrikant of iemand met vergelijkbare kwali caties worden vervangen om risico's te voorkomen. Neem bij een storing contact op met de serviceafde- ling of een andere geschikte technische dienst. De ledbinnenverlichting mag alleen worden vervan- gen door de fabrikant, de klantenservice of een over- eenkomstig gekwalificeerd persoon. Tijdens het gebruik kunnen storingen optreden. Controleer aan de hand van de volgende tabel of u het probleem zelf kunt verhelpen. Alle andere zelf uitgevoerde reparaties zijn niet toegestaan en hebben tot gevolg dat de garantie vervalt. Neem daarom bij storingen contact op met ons Service Center of een ander professioneel reparatiebedrijf. Storing Oorzaak Oplossing Het apparaat werkt niet. Stroomtoevoer on- derbroken Controleer of de stekker in het stopcontact zit. Controleer of er spanning op het stopcontact staat door er een ander elektrisch apparaat op aan te sluiten (bijvoorbeeld een nachtlampje). Eventueel stopcontact laten repareren. Controleer of het netsnoer is beschadigd. Neem eventueel contact op met de klantenser- vice.104 Storing Oorzaak Oplossing De binnenverlich- ting werkt niet. Ledbinnenverlich- ting defect Neem contact op met de klan- tenservice. De temperatuur is niet laag genoeg. De deur sluit niet goed of wordt te vaak geopend. Plaats de levensmiddelen zo dat de deur goed kan worden gesloten. Open de deur kort. De omgevingstem- peratuur is lager dan 16°C of hoger dan +32°C. Het apparaat is bedoeld voor gebruik bij temperaturen van +16°C tot +32°C. De luchtcirculatie achter het apparaat is belemmerd. Schuif het apparaat verder van de muur. Het apparaat staat in direct zonlicht of naast een warmte- bron. Zet het apparaat op een andere plaats. Op de bodem van het koelgedeelte (9) blijft water staan. De levensmiddelen komen in aanra- king met de ach- terwand van het koelgedeelte (9). Haal levensmiddelen en verpak- kingen weg bij de achterwand. Het apparaat maakt te veel la- waai. Het apparaat is niet goed opgesteld. Lijn het apparaat uit door de pootjes (5) in of uit te draaien. . Apparaat langere tijd niet gebruiken Als het apparaat gedurende langere tijd niet wordt gebruikt, ga dan als volgt te werk om het apparaat veilig te bewaren en te beschermen: Trek de stekker uit het stopcontact. Maak het apparaat leeg. Reinig het koelgedeelte en het vriesgedeelte van binnen en laat beide ruimtes drogen. Reinig alle losse onderdelen zorgvuldig en maak ze droog. Laat het koelgedeelte (5) en vriesgedeelte (2) openstaan om de ontwikkeling van onaangename geuren en schimmelvorming te voorkomen.105

. Transport VOORZICHTIG! Gevaar voor letsel! Het apparaat is erg zwaar. Er bestaat gevaar voor letsel door vertillen. Transporteer het apparaat niet alleen, maar altijd sa- men met ten minste één andere persoon. Trek de netstekker van het apparaat uit het stopcontact. Neem alle levensmiddelen en uitrustingselementen uit het koelgedeelte (9). Draai de stelpootjes (5) volledig naar binnen. Plak de deuren van het koel- en vriesgedeelte (2) met tape dicht. Om beschadigingen bij transport te voorkomen, adviseren wij u om de originele verpakking te gebruiken. . Afvalverwerking GEVAAR! Verstikkingsgevaar! Gevaar voor letsel! Ga voor het afvoeren van het apparaat als volgt te werk om gevaren voor kinderen te voorkomen: Demonteer de deur van het koel- en vriesgedeelte en de afdichtingen of plak de deur van het koel- en vries- gedeelte met tape dicht. Laat de fruitlade/groentelade/glasplaten in het ap- paraat zitten, zodat niemand, bijvoorbeeld kinderen, in het apparaat kan klimmen. Houd er bij het afvoeren van het apparaat rekening mee dat het apparaat of de isolatie cyclopentaan (brandbaar isolatiegas) bevat. Het apparaat en de isolatie moeten volgens de daarvoor geldende voorschriften worden afgevoerd.106 VERPAKKING Het apparaat zit ter bescherming tegen transportschade in een verpakking. Verpakkingen zijn gemaakt van materialen die milieuvriendelijk kunnen worden afgevoerd en vakkun- dig kunnen worden gerecycled. Let op de volgende markering van verpakkingsmateriaal markering van verpakkingsmateriaal bij het schei- den van afval met de afkortingen (a) en (b): 1-7: kunststoffen/20–22 : papier en karton/80-98: composietmaterialen : papier en karton/80-98: composietmaterialen (Alleen voor Frankrijk) Met het 'Triman'-symbool wordt de gebruiker geïnformeerd dat het pro- duct recyclebaar is, onder een uitgebreid systeem voor producentenver- antwoordelijkheid valt en dat in Frankrijk een sorteerinstructie van toe- passing is. APPARAAT Gebruikte apparaten met het hiernaast afgebeelde symbool mogen niet bij het gewone huishoudelijk afval worden gedeponeerd. Volgens richtlijn 2012/19/EU moet het apparaat aan het einde van de le- vensduur volgens de voorschriften worden afgevoerd. Hierbij worden voor hergebruik geschikte stoffen in het apparaat gere- cycled, zodat belasting van het milieu en negatieve gevolgen voor de menselijke gezondheid worden voorkomen. Lever het apparaat in bij een inzamelpunt voor elektronisch afval of bij een afvalsorteercentrum. Neem voor meer informatie contact op met de lokale afvalverwerkings- dienst of met uw gemeente.107

. Technische gegevens Modelaanduiding MD 37689 Adres van de leverancier: MEDION AG Am Zehnthof 77 45307 Essen Duitsland Nominale spanning: 220-240 V ~ Nominale frequentie: 50 Hz Nominaal stroomverbruik: 0,60A Koelmiddel: R-600a Koelmiddelhoeveelheid: 31 g Isolatiegas: cyclopentaan Gewicht: ca. 24 kg Veiligheidsklasse I Bewaartijd bij storing 7 uur .. Productinformatieblad Scan de QR-code hiernaast om het productinformatieblad te downloa- den of neem contact op met het servicecentrum via https://www.medion.com/contact om een gedrukte versie van het pro- ductinformatieblad aan te vragen. De QR-code staat ook op het ener- gielabel. . EU-conformiteitsinformatie Hierbij verklaart MEDION AG dat het product MD 37689 in overeenstem- ming is met de volgende Europese voorschriften:

• EMC-richtlijn 2014/30/EU

• Laagspanningsrichtlijn 2014/35/EU

• Ecodesignrichtlijn 2009/125/EG

• RoHS-richtlijn 2011/65/EU . Reserveonderdelen Als u reserveonderdelen wilt bijbestellen, bezoek dan onze MEDIONServiceshop op https://www.medon.com/medonservceshop. Daar vindt u alle passende reserveonderdelen voor uw product. Alle beschikbare reserveonderdelen kunnen gedurende een periode van jaar wor- den aangeschaft. Afdichtingen kunnen gedurende een periode van jaar worden aangeschaft. . Service-informatie Wanneer uw apparaat niet zoals gewenst of verwacht functioneert, neem dan con- tact op met onze klantenservice. U heeft verschillende mogelijkheden, om met ons contact op te nemen:
