GEBRUIKSAANWIJZING 36436 Märklin

Inhoudsopgave	Pagina
Verantwoord gebruiken	16
Veiligheidsvoorschriften	16
Belangrijke aanwijzing	16
Aanwijzingen voor de dampontwikkelaar	16
Functies	17
Dampontwikkelaar bijvullen	18
Schakelbare functies	19
Parameter/Register	36
Onderhoud en handhaving	38
Onderdelen	44
Garantie	47

Verantwoord gebruiken

Dit model mag alleen met een waarvoor bestem bedrijfssystem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of Märklin Systems) gezruikt worden.

Veiligheidsvoorschriften

Lees zeker de volgende veiligheidsvoorschriften voordatu een Marklinproduct voor het eerst gebruikt.

• Het voor dit model benodigde gedestilleerde water is Niet geschikt om te drinken. Bij het per ongeluk innemen van gedistilleerd water direct een arts raadplegen.
• Dit model mag Niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden (bijv. DC 18V / max. 36VA).
• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfsystem.
• Voor het conventionele bedrijf met de model dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set Niet geschikt.
• OPGEPAST! Funktionele scherpe kanten en punten.
• Stel het model Niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.
• Ingebouwde LED's komen overeen met de laserklasse 1 volgens de norm EN 60825-1.

Belangrijke aanwijzing

• De locomotief heeft een geintegreerde dampontwikkelaar op basis van het koeldamp principe. Daarom zich er op het dak 2 openingsen. Eén opening is voor het vullen van de locomotief met gedestilleerd water, onder de andere opening is de koeldampgenerator ingebouwd.
• De meest recente versie van deze bedieningshandleiding is te vinden op www.maerklin.de op de productpagina onder Downloads.
• De gebruiksaanwijzing en de verpakking zijn een bestand-deel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.
• Bij het smeren van de locomotief dient er voor het terugplaatsen van de kap op gelet te worden, dat de afdichtring van de dampontwikkelaar en de watertank juist+zijn geplaatst. Zie afbeelding op pagina 38.
• Voor reparatie of onderdelen kunt u zich tot uw Marklin handelaar wenden.
• Afdanken: www.maerklin.com/en/imprint.html

Aanwijzingen voor de dampontwikkelaar

• Voor de koeldampgenerator mag alleen gedestilleerd water gebuilt worden. Dit is Niet meegeleverd met de locomotief.
• Het dampslot van de koeldampgenerator mag gedurende het bedrijf Niet afgedekt worden.

• Aan de dampopening kan zich tijdens het bedrijf een luchtbel vormen die het dampen verhinderd. Deze kan door voorzichtig in de dampopening te blazen verwijderd worden. Over het algemeen verdwijnt de luchtbel vanzelf na korteijd.

• De koeldampgenerator zo möglichk alleen bij rijdende locomotief gebruiken, aangezien er anders te veel vochtigkeit op een plek neer kan slaan. Als de loc stilstaat, schakelt de koeldampgenerator na 60 seconden automatisch uit. Zodra er verder gereden worden, activeert de koeldampgenerator weir.

• De koeldampgenerator kan beter nicht ingeschakeld worden bij het bedrijf op M-rails (corrosiegevaar).
• Voorzichtig bij het rijden door een tunnel waar watergevoelige bouwmaterialen zijn gebruikt of verdekt opgestelde elektronica bevindt.
• Bij het gebruik van de koeldampgenerator dient op geregelde是怎样 de neergeslagen waterdamp op de buitenkant van de loc met een doek opgedroogd te worden. Dit om te vermijden dat het water op de modelbaan druipt.
• Als de koeldampgenerator piept is de watertank leeg.
• De functie van de koeldampgenerator kan ook zonder gedestilleerd water in de tank ingeschakeld blijven -het model raakt daardoor Niet beschadigd.
• De locomotief Niet op de kant of op de kop leggen zolang er nog gedestilleerd water in de tank zit aangezien het gedestilleerde water er dan uitloopt.
• Als de loc op de baan omvalt – deze direct waarrechtop zetten!
• De koeldampgenerator nicht beschadigen met de punt van de pipet.

• De meegeleverde pipet mag alleen voor het gedestil-leerde water gezruikt worden.

• Voor het verpakken van de locomotief dien het gedestilleerde water volledig te zijn verdampt en de locomotief aan de lucht te� gedroogd. Het verdampen dien bij rijdende locomotief te gebeuren aangezien anders de dampgenerator na 60 seconden automatisch uitschakelt.

Functies

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: 132 457-3 DR
  Vanaf de fabriek ingesteld: MM 32 / DCC 03
• Automatische systemherkenning met prioriteit op mfx.
  (Prioriteit 2: DCC / Prioriteit 3: MM)
• De verschillende protocollen können via de parameter CV 50 gedeactivateerd worden.
• Instellen van de locomotiefparameters (adres, optrekafremvertraging (ABV), maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.
  Rijrichtingafhankelijke frontseinen.
• Diverse schakelbare functies.
• In analoogbedrijf zijn alleen de rij- enichtwissel-functions beschikbaar.

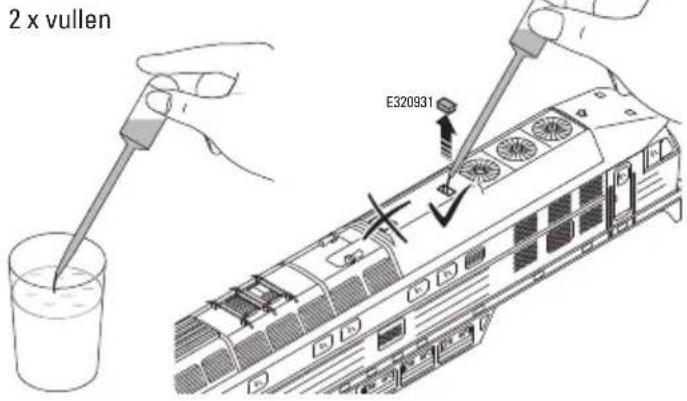

Dampontwikkelaar bijvullen

Vul het gedestilleerde water in de juiste opening bij a.u.b. De dakopening van de tank is met een rubberdop afgesloten. Deze dop要去 voor het vullen van de tank verwijderd en daarna waar geplaatst worden.

Een pipetvulling geeft ca 3 ml.

Tank inhoud ca 7 ml - a.u.b. Niet overvullen!

Als bij het vullen van de watertank per ongeluk het water overloopt of als erijdens het bedrijf veel waterdamp op de loc kap neerslaat, dient men dat met een doek te verwijden.

Schakelbare functies		6021	MS I 1	MS II	CS I	CS II/III
Frontsein / Sluitlicht rood F0
Koeldampgenerator F1 7
Bedrijfsgeluiden 2	F2		2
Geluid: signaalhoorn lang F3 6
ABV, uit F4 4
Geluid: piepende remmen uit F5 8
Frontsein cabine 2 uit 3	F6		1
Geluid: rangeerhoorn F7 5
Rangeerstand + Rangeerlicht dubbel A	F8 3
Frontsein cabine 1 uit 3	F9
Geluid: aankoppelen / afkoppelen F10
Geluid: ventilator F11
Geluid: compressor F12
Geluid: perslucht afblazen F13
Geluid: zandstroier F14
Geluid: raillassen F15

1 Het getal komt overeen met het toetsnummer op het apparaat.
2 met toevalsgeluiden
3 Alleen in combinatie met frontlicht / Tezamen geschakeld: Rangeerlicht dubbel A.

Uso correcto

De kortkoppeling van 72000 (E357874) is op deze locomotief gemonteerd. Wij adviseren om ook de kortkoppeling van 72000 op de te koppelen Wagens te monteren.

Opmerking: enkele delen worden alleen kleurloos of in een andere kleur aangeboden. Delen die nicht in de in de lijst voorkomen,Knownen alleen via een reparatie in het Marklin-service-centrum hersteld/ verrangen worden. Wees er op bedacht dat de onderdelen voor dit model, dat vanaf de fabriek "verouderd" is, alleen in de Niet "verouderde" toestand beschikbaar+zijn.

Algemene aanwijzing voor het vermiinden van electromagnetische storingen:

Om een betrouwbaar bedrijf te garanderen is een permanent, vlekke-loos wielas - rail contact van het voertuigoodzakelijk.

Voer geen wijzigingen uit aan de stroomvoerende delen.

Onafhankelijk van wettelijkarieanspraken verleent Gebr. Marklin & Cie. GmbH bij de aankoop van dit product bij een officiele Marklin-dealer een vrijwillige fabrieksgarantie van 24 maanden vanaf de aankoopdatum (maximaal 60 maanden vanaf de verschijning van de catalogus) conform de voorwaarden onder www.maerklin.de/garantie
