GEBRUIKSAANWIJZING CNS 2500 Plus LCD STIEBEL ELTRON

1 Bijzondere info.... 39
2 Algemene aanwijzingen.... 39

2.1 Symbolen in dit document.... 39
2.2 Symbolen op het toestel 39
2.3 Meeteenheden 39

3 Veiligheid.... 39

3.1 Structuur van de waarschuwingen 39
3.2 Reglementair gebruik.... 40
3.3 Voorzienbaar verkeerd gebruik ....40
3.4 Veiligheidsinstructie.... 40

4 Toestelbeschrijving 40

5.1 Montageplaats 40
5.2 Wandhouder monteren 41
5.3 Toestel monteren 42
5.4 Elektrische aansluiting 42

6 Ingebruikname (installateur)....43

7 Bediening 43

7.1 Bedieningseenheid 43
7.2 Bedieningspaneel 43
7.3 Display.... 43
7.4 Stand-by 44

8 Instellingen.... 44

8.1 Standaardweergave 44
8.2 Basismenu 44
8.3 Configuratiemenu 44

9 Reiniging (gebruiker)...... 46

10 Storingen verhelpen (gebruiker) 46
11 Storingen verhelpen (installateur)...... 46
12 Buitendienststelling 46
13 Demontage 47
14 Technische gegevens.... 47

14.1 Afmetingen en aansluitingen.... 47
14.2 Gegevens over het energieverbruik 47
14.3 Gegevenstabel.... 48

15 Garantie....48
16 Milieu en recycling.... 48

1 Bijzondere info

• Houd kinderen jonger dan 3 jaar uit de buurt van het toestel wanneer er niet voort-durend toezicht is.
• Het toestel kan door kinderen van 3 tot 8 jaar worden in- en uitgeschakeld wanneer er toezicht op hen gehouden wordt of wanneer ze met betrekking tot het veilige gebruik van het toestel zijn geïnstrueerd en de gevaren die daaruit ontstaan, hebben begrepen. Voorwaarde hiervoor is dat het toestel is gemonteerd zoals beschreven. Kinderen van 3 tot 8 jaar mogen de stekker niet in het stopcontact steken en mogen het toestel niet regelen.
• Dit toestel mag worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vaardigheden, gebrek aan ervaring en/of kennis, mits zij onder toezicht staan of door een voor hun veiligheid verantwoordelijke persoon zijn geïnstrueerd over het veilige gebruik van het apparaat.
• Houd altijd toezicht op kinderen, zodat ze niet met het toestel gaan spelen.
• In gesloten ruimtes kunnen snel hoge temperaturen ontstaan. Wanneer het toestel in een kleine ruimte in werking wordt gesteld en de daar aanwezige personen niet zelfstandig het toestel kunnen regelen of de ruimte kunnen verlaten, moet worden gezorgd voor voortdurend toezicht.
• Neem alle nationale en regionale voorschriften en bepalingen in acht.
• Delen van het toestel kunnen zeer heet worden en verbrandingen veroorzaken. Wanneer er kinderen en hulpbehoevenden aanwezig zijn, is extra voorzichtigheid geboden.
• Dek het toestel niet af om oververhitting van het toestel te vermijden.
• Installeer het toestel niet direct onder een stopcontact.
• Bij een vaste aansluiting moet het toestel met een afstand van ten minste 3 mm op alle polen van de netaansluiting kunnen worden losgekoppeld.

- Vervang een beschadigde of versleten netkabel altijd door een origineel exemplaar om gevaren te vermijden. Deze vervanging mag alleen worden uitgevoerd door een installateur van de fabrikant.

2 Algemene aanwijzingen

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze.

2.1 Symbolen in dit document

Symbool	Betekenis
	Dit symbool geeft mogelijke materiële schade, toestelschade, gevolgschade of milieuschade weer.
	Algemene aanwijzingen worden aangeduid met het hiernaast afgebeelde symbool.
	Dit symbool geeft aan dat u iets moet doen.
√	Dit symbool toont de voorwaarden waaraan moeten worden voldaan voordat u de volgende stappen kunt uitvoeren.
⇒	Dit symbool toont een resultaat of tussenresultaat.
□□■	Deze symbolen tonen het niveau van het software-menu (in dit voorbeeld niveau 3).
[11]	Dit symbool toont een verwijzing naar het bijbehorende paginanummer (in dit voorbeeld pagina 11).

2.2 Symbolen op het toestel

Symbool Betekenis
	WAARSCHUWING oververhitting► Dek het toestel niet af om oververhitting van het toestel te vermijden.
	► Lees deze handleiding vóór gebruik zorgvuldig door om potentiële gevaren te vermijden.
	► Verwijder het toestel niet als ongesorteerd afval, maar breng het naar aparte inzamelpunten voor hergebruik en recycling.

2.3 Meeteenheden

Tenzij anders vermeld, worden alle afmetingen in millimeter aangegeven.

3 Veiligheid

3.1 Structuur van de waarschuwingen

3.1.1 Waarschuwingen per paragraaf

Waarschuwingen per paragraaf gelden voor alle handelingsstappen van de paragraaf.

Lichamelijk letsel

VOORZICHTIG
	Soort en bron van het gevaar
	Gevolg(en) wanneer de waarschuwing wordt gene-geerd
	► Maatregel(en) voor het afwenden van het gevaar

Materièle schade, gevolgschade, milieuschade

LET OP

Soort en bron van het gevaar

Gevolg(en) wanneer de waarschuwing wordt genegeerd

▶ Maatregel(en) voor het afwenden van het gevaar

3.1.2 Ingebedde waarschuwingen

Ingebedde waarschuwingen gelden alleen voor de daarop volgende handelingsstap.

TREFWOORD: gevolg(en) wanneer de waarschuwing wordt genegeerd. Maatregel(en) voor het afwenden van het gevaar. Handelingsstap waarop de waarschuwing betrekking heeft

3.1.3 Verklaring van de symbolen

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding, verschroeiing

3.1.4 Trefwoorden

Tref-woord	Betekenis
GEVAAR Aanwijzingen die leiden tot overlijden of zware let-sels, wanneer deze niet in acht worden genomen.
WAAR-SCHU-WING	Aanwijzingen die kunnen leiden tot overlijden of zware letsels, wanneer deze niet in acht worden genomen.
VOOR-ZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht wor-den genomen.
LET OP Aanwijzingen die kunnen leiden tot materiële scha-de, gevolgschade of milieuschade, wanneer deze niet in acht worden genomen.

Het toestel is bestemd voor het verwarmen van woonruimten.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan op een veilige manier worden bediend door niet-geïnstrueerde personen. Het toestel kan ook buiten het huishouden worden gebruikt, bijv. in een klein bedrijf, voor zover het op dezelfde wijze wordt gebruikt.

Bij reglementair gebruik hoort ook het in acht nemen van deze handleiding evenals de handleidingen voor het gebruikte toebehoren.

3.3 Voorzienbaar verkeerd gebruik

Elk ander gebruik dat verder gaat dan wat hier wordt omschreven, geldt als niet reglementair.

3.4 Veiligheidsinstructie

Lichamelijk letsel

- Gebruik het toestel nooit ...

- wanneer de afstand tot nabijgelegen voorwerpen of overige brandbare materialen kleiner is dan de minimaal voorgeschreven afstand.

• in ruimtes waar door chemicaliën, stof, gassen of dampen gevaar voor brand of explosies bestaat. Ventileer de ruimte voldoende voordat deze wordt verwarmd.
• in de onmiddellijke omgeving van leidingen of containers met brandbare of explosieve stoffen.

• wanneer een toestelmodule is beschadigd, het toestel is gevallen of er reeds een storing is.

• Leg geen brandbare, ontvlambare of warmte-isolerende voorwerpen of stoffen op het toestel of in de onmiddellijke omgeving van het toestel.

• Let erop dat luchttoevoer en -afvoer niet worden geblokkeerd.
• Steek geen voorwerpen tussen het toestel en de wand.
• Het toestel is niet geschikt voor gebruik als staand toestel. Gebruik het toestel uitsluitend met de meegeleverde wandhouder (zie hoofdstuk Montage (installateur) [▶ 40]).

Materiële schade, gevolgschade, milieuschade

• Let erop dat de aansluitkabel niet tegen het toestel ligt.
• Gebruik het toestel niet als trapje.
• Gebruik het toestel niet in de openlucht.
• Wij garanderen een correcte werking en operationele veiligheid van het toestel uitsluitend bij gebruik van originele accessoires en reserveonderdelen.

4 Toestelbeschrijving

Het toestel is een elektrisch convectieverwarmingstoestel voor wandmontage.

Het toestel is geschikt als volledige verwarming of als tijdelijke en aanvullende verwarming voorkleinere ruimtes.

De lucht in het toestel wordt door een verwarmingselement verwarmd en treedt via natuurlijke convectie aan de bovenzijde door de luchtafvoer naar buiten. Door de luchttoevoer aan de onderzijde van het toestel stroomt koele lucht het toestel in. Wanneer de ingestelde kamertemperatuur bereikt is, wordt deze temperatuur aangehouden door herhaaldelijk op te warmen.

4.1 Leveringsomvang

• Wandconvector
• Documentatie
• 1× wandhouder (hangt aan het toestel)

Stapsgewijze handleiding

Video voor montage en ingebruikname van het toestel

5.1 Montageplaats

VOORZICHTIG

Verbranding

Monteer het toestel alleen op een verticale wand.

LET OP

Materièle schade

▶ Installeer het toestel niet direct onder een stopcontact.
▶ Let erop dat de aansluitkabel niet tegen het toestel ligt.

5.1.1 Installatie in badkamers

WAARSCHUWING

Elektrische schok

Sluit het toestel bij installatie in ruimtes met een bad-kuip en/of douche altijd aan op een geaard stopcontact buiten beschermingszones 0, 1 en 2. Neem een afstand van minimaal 600 mm in acht tussen het ge-aarde stopcontact en de badkuip of douche.

LET OP

Materièle schade

Bij de installatie van het toestel in de badkamer mag het toestel uitsluitend met voldoende afstand tot een backuip en/of douche gemonteerd worden. Wanneer er water in elektronische componenten en in de behuizing binnendringt, kan er kortsluiting optreden of het toestel beschadigd raken.

Let er bij de Montage op dat schakelaars en andere bedieningselementen van het toestel niet door personen, die zich in de badkuip of de douche bevinden, aangeraakt kunnen worden.

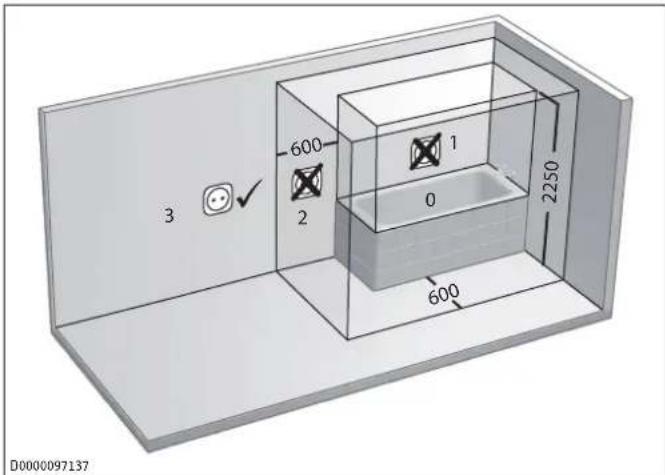

600 1 2 0 2250 600 3 D0000097137

Elektrische veiligheidszones in de badkamer

5.1.2 Minimumafstanden

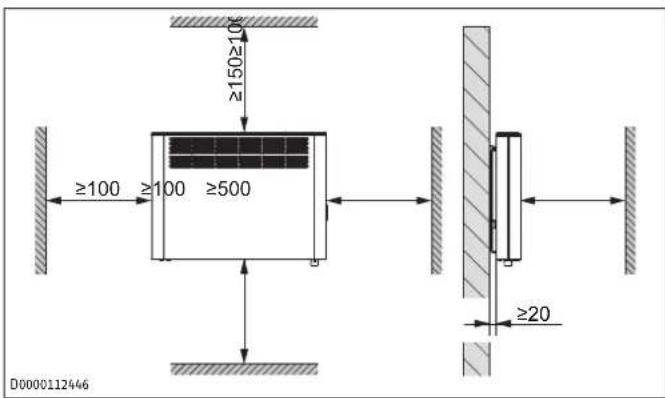

≥100 ≥100 ≥500 ≥20 D0000112446

≥224 ≥224 D0000112447

5.2 Wandhouder monteren

Het toestel is ontworpen voor wandmontage met de meegeleverde wandhouder.

Monteer het toestel altijd horizontaal aan de wand.
U kunt de wandhouder als sjabloon voor de wandbevestiging gebruiken. Dit is een garantie voor de noodzakelijke afstand tot de vloer.

▶ Draai de borgschroef los.
Druk de beide haken van de wandhouder naar onderen en verwijder de wandhouder uit het toestel.
Plaats de wandconsole horizontaal op de vloer. Wanneer de vloer oneffen is of schuin loopt, gebruikt u een waterpas.

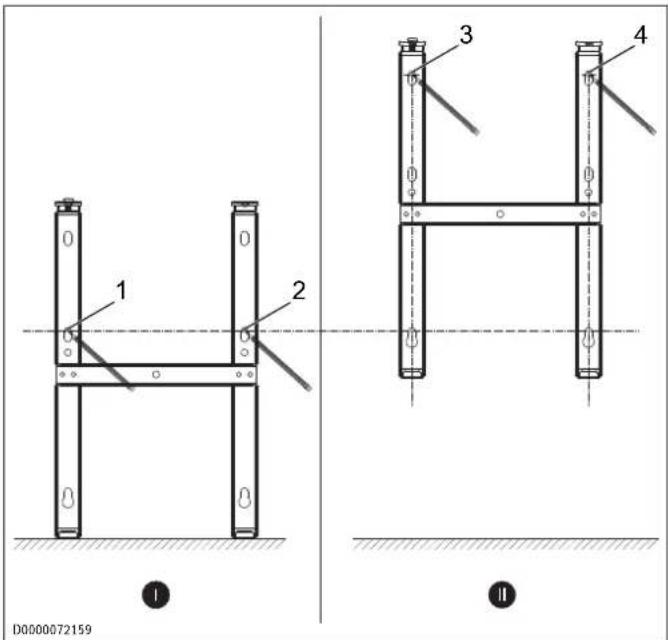

D0000072159 1 2 3 4

√ In het boorbereik bevinden zich geen elektriciteitskabels of leidingen.

▶ Teken de boorgaten 1 en 2 af.
- Til de wandhouder op, zodat de onderste langsgaten in de wandhouder overeenkomen met de gemarkeerde boorgaten op de montagewand.
▶ Teken de boorgaten 3 en 4 af.
▶ Boor de gaten.
Bevestig de wandhouder met geschikt bevestigingsmateriaal (schroeven, pluggen). Compenseer eventuele afwijkingen van de boorgaten met de langsgaten.

5.3 Toestel monteren

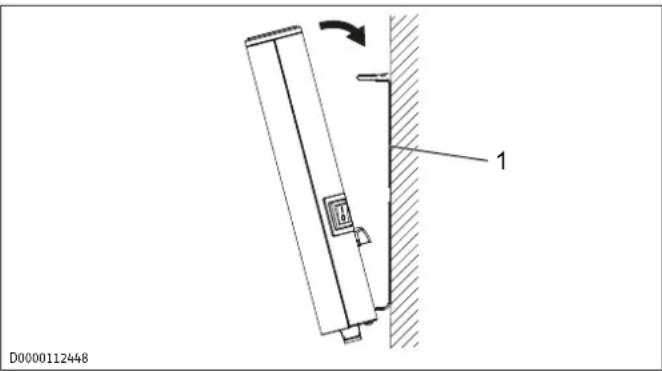

D0000112448 1

1 Wandconsole

Hang het toestel met behulp van de ophangsleuven op het achterpaneel op de onderste nokken van de wandhouder.
Zet het toestel rechtop.
Druk het toestel in de richting van de bevestigingswand.
⇒ Het toestel klikt hoorbaar vast in de twee bovenste veren van de wandhouder.

1 2 D0000112449

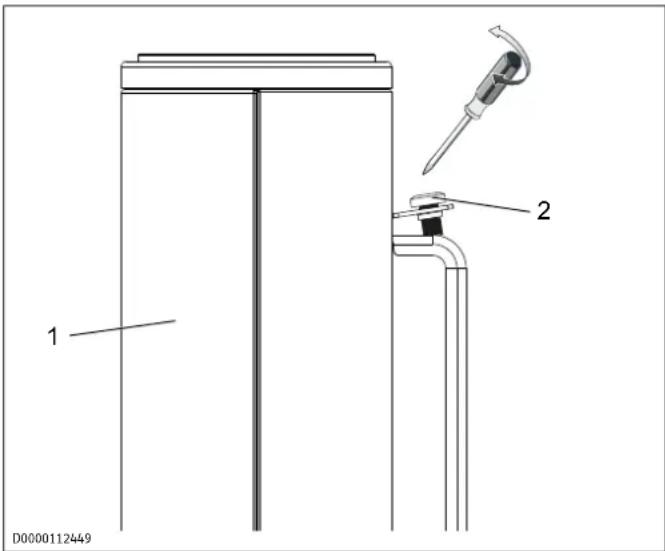

1 Toestel 2 Borgschroef

Zet het toestel vast met de meegeleverde borgschroef aan de linkerzijde van de wandhouder, zodat het toestel niet ongewenst kan loskomen.

5.4 Elektrische aansluiting

WAARSCHUWING

Elektrische schok

Incorrect uitgevoerde elektrische aansluitingen en installatiewerkzaamheden kunnen leiden tot ernstig persoonlijk letsel door elektrische schokken, evenals tot schade aan het toestel.

▶ Voer alle aansluitingen en montagewerken betreffende het stroomnet uit conform de nationale en regionale voorschriften.
Zorg ervoor dat het toestel bij vaste aansluiting met een afstand van ten minste 3 mm op alle polen van de netaansluiting kan worden losgekoppeld.
Let erop dat de installatie met een vast geplaatste elektrische aansluitkabel niet is toegestaan.
De vaste aansluiting op een contactdoos mag uitsluitend door een bevoegde elektricien worden uitgevoerd.
▶ Voer de elektrische aansluiting bij het aansluiten op een aansluitbox voor het toestel door een trekontlasting.
▶ Sluit het toestel op de aardleiding aan.
Verzegel de ingekorte kabeleinden weer vakkundig met adereindhulzen.

LET OP

Materièle schade

Als het toestel niet met de correcte netspanning wordt gebruikt, raakt het beschadigd.

Gebruik het toestel met de op het typeplaatje aangegeven netspanning.
Let erop dat ter plaatse de diameter van de toevoerleiding voldoende is.

In een niet-huishoudelijke omgeving en bij zeer ho- ge belasting, zoals continubedrijf, wordt aanbevolen om het toestel als vaste aansluiting met een contact- doos te installeren.

Het toestel wordt stekkerklaar geleverd. De volgende elektrische aansluitingen zijn toegelaten:

Aansluiting op een geaard stopcontact met overeenkomstige stekker

Let erop dat het geaarde stopcontact na de installatie van het apparaat vrij toegankelijk is.

Vaste aansluiting met een geaarde contactdoos

Stapsgewijze handleiding

Video voor vaste aansluiting van het toestel

Kort de netkabel zo in, dat deze direct naar de contactdoos van het toestel loopt.
Zorg er bij het inkorten van de stroomkabel voor dat het toestel nog probleemloos van de montagewand kan worden afgenomen.

6 Ingebruikname (installateur)

Het toestel is bedrijfsklaar, als u het aan de wand heeft bevestigd en u het elektrisch heeft aangesloten.

▶ Verwijder de beschermfolie van de bedieningseenheid.

Bij de eerste ingebruikname, evenals na een lange-re periode van inactiviteit, kan er een lichte geur vrijkomen.

▶ Schakel het toestel door het bedienen van de netschakelaar in.

7 Bediening

Ondersteuning bij de bediening
Video voor gebruik van het toestel

1 2 D0000112443

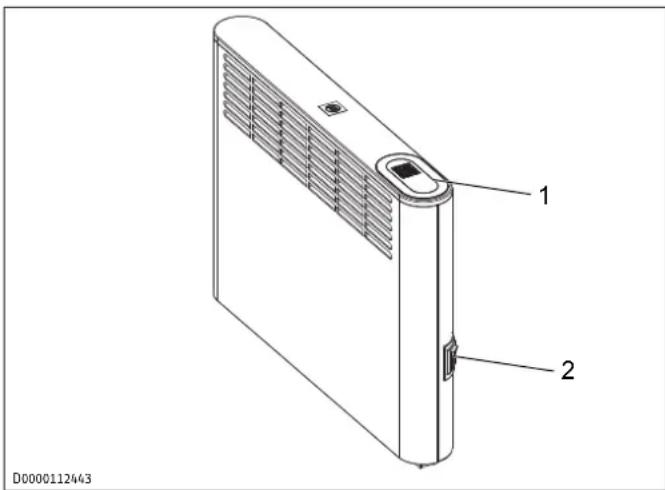

1 Bedieningseenheid 2 Netschakelaar

7.1 Bedieningseenheid

0000.0 8888.0 1 2 D0000115316

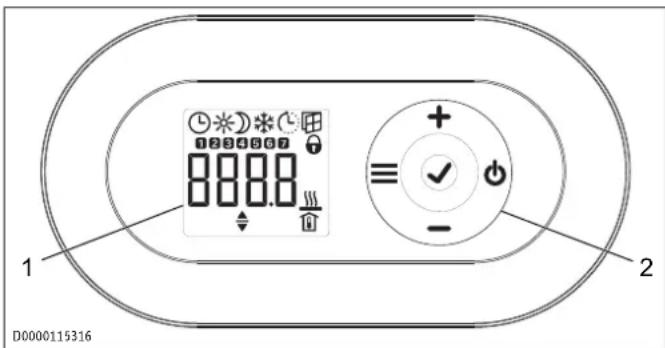

1 Display 2 Bedieningspaneel

7.2 Bedieningspaneel

Toets	Naam Beschrijving
	Toets "Stand-by" Bedieningseenheid inschakelen;Bedieningseenheid en verwarmings-toestel in stand-by zetten
	Toets "OK" Selectie;Instellingen bevestigen

Toets	Naam Beschrijving
≡	Toets "Menu" Menu oproepen en sluiten
+	Toets "+" Menuoptie oproepen;Instellingen wijzigen
-	Toets "-" Menuoptie oproepen;Instellingen wijzigen

7.3 Display

Als er gedurende 20 seconden geen actie wordt uitgevoerd, schakelt de achtergrondverlichting uit.

Druk op een willekeurige toets om de achtergrondverlichting weer in te schakelen.

Symbo-len	Beschrijving
	Tijdsaanduiding:Weergave van de actuele tijd of van een geprogrammeerd starttijdstip
	Tijdprogramma geactiveerd:Het toestel warmt op overeenkomstig het geactiveerde tijdprogramma.
	Comfortwerking:Het toestel houdt de ingestelde comforttemperatuur aan.Standaardwaarde: 21,0 °C. Gebruik deze instelling voor een comfortabele kamertemperatuur.
	Verlaagde werking:Het toestel houdt de ingestelde verlaagde temperatuur aan.Standaardwaarde: 18,0 °C. Gebruik deze instelling bijv. 's nachts of wanneer u gedurende enkele uren afwezig bent.
	Vorstbescherming:Wanneer de gevraagde kamertemperatuur wordt ingesteld op 7,0 °C, wordt het vorstbeschermingssymbool weergegeven.Gebruik deze instelling om een niet-gebruikte ruimte te beschermen tegen vorstschade.
	Adaptieve start:Bij het geactiveerde tijdprogramma worden de schakeltijden van het verwarmingstoestel dusdanig aangepast dat de ingestelde kamertemperatuur reeds op het geprogrammeerde starttijdstip wordt bereikt.Voorwaarde: de functie "Adaptieve start" is ingeschakeld (zie hoofdstuk Basismenu [▶ 44]).
	Venster-open-herkenning:Om nodeloos energieverbruik tijdens het ventileren te vermijden, schakelt het toestel bij een geopend venster automatisch gedurende een uur in de modus "Vorstbeveiliging". Het symbool "Venster-open-herkenning" knippert. U kunt de vorstbeveiliging na het ventileren handmatig beëindigen met de toets "+" .Het toestel warmt weer op naar de ingestelde kamer-temperatuur.Voorwaarde: de venster-open-herkenning is ingeschakeld (zie hoofdstuk Basismenu [▶ 44]).
	Bedieningsblokkering:Om het bedieningspaneel te vergrendelen of te ont-grendelen, houdt u de toetsen "+" en "-" gedurende 5 seconden tegelijk ingedrukt.
	Verwarming actief:Het toestel verwarmt om de ingestelde kamertemperatuur aan te houden.
Symbolen	Beschrijving
	Weergave kamertemperatuur
	Parameter bewerkbaar:De weergegeven parameter kan worden gewijzigd met de toetsen "+" en "-" .
1 ... 7	Dagen van de week:1 = maandag, 2 = dinsdag ... 7 = zondag

7.4 Stand-by

LET OP

Materiële schade

In stand-by schakelt het toestel de verwarming niet in. Er is dan geen vorstbescherming.

Om de bedieningseenheid in te schakelen, drukt u op de toets "Stand-by".
→ De standaardweergave verschijnt.
Druk op de toets "Stand-by" om de bedieningseenheid en het verwarmingstoestel in stand-by te zetten.
⇒ Op het display verschijnt "----".

8 Instellingen

8.1 Standaardweergave

2 1.0° D0000072134

De standaardweergave wordt continu weergegeven. Wanneer u zich in het menu bevindt en langer dan 20 seconden geen bedieningsactie uitvoert, schakelt het toestel automatisch naar de standaardweergave.

In de standaardweergave ziet u de actueel ingestelde kamertemperatuur en het symbool "Parameter bewerkbaar". Met de toetsen "+" en "-" kunt u de ingestelde ruimtetemperatuur wijzigen.

Wanneer de ingestelde kamertemperatuur overeenkomt met een van de ingestelde waarden voor comfort- of verlaagde temperatuur, verschijnt in de menubalk het symbool van de overeenkomstige werkingswijze (comfortwerking, verlaagde werking).

De ingestelde kamertemperatuur kan bij een geactiveerd tijdprogramma handmatig worden gewijzigd. De gewijzigde kamertemperatuur blijft behouden tot aan het volgende geprogrammeerde schakeltijdstip.

8.2 Basismenu

▶ Om naar het basismenu te gaan, drukt u op de toets "Menu".

Menupunten

Display Beschrijving

	Dag en tijd instellen:Dag: 1 = maandag t/m 7 = zondag
	Comforttemperatuur instellen:De comforttemperatuur moet minstens 0,5 °C ho-ger ingesteld zijn dan de verlaagde temperatuur.
	Laagstand instellen:Stel de laagstand minimaal 0,5 °C lager in dan de comforttemperatuur.
	Functie "Venster-open-herkenning" in- of uitscha-kelen
	Tijdprogramma (Pro1, Pro2, Pro3) selecteren of deactiveren (off)
	Functie "Adaptieve start" in- of uitschakelen

Instellingen van de menupunten wijzigen

Roep het gewenste menupunt op met de toetsen "+" en "-".
Druk op de toets "OK".
→ Het symbool "Parameter bewerkbaar" verschijnt.
Wijzig de instelling van het menupunt met de toetsen "+" en "-"
▶ Om de instellingen op te slaan, drukt u op de toets "OK".
Om naar het basismenu te gaan, drukt u op de toets "Menu".
→ De standaardweergave verschijnt.

8.3 Configuratiemenu

Display Beschrijving
I1-I2 Actuele waarden
Pro1-Pro3 Tijdprogramma's
P1-P5 Parameters

Actuele waarden oproepen, tijdprogramma's programmeren en parameters instellen

Om naar het configuratiemenu te gaan, houdt u de toets "Menu" ca. 3 seconden ingedrukt.
De werkelijke waarde l1 wordt weergegeven.
Schakel tussen de afzonderlijke actuele waarden, tijdprogramma's en parameters met de toetsen "+" en "-".
Om het configuratiemenu te verlaten, drukt u op de toets "Menu".
→ De standaardweergave verschijnt.

8.3.1 Actuele waarden

Dis-play	Beschrijving Eenheid
I1 Actuele waarde kamertemperatuur [°C] | [°F]
I2 Relatieve verwarmingsduur(Via de parameter P5 kunt u de teller re-setten)		[h]

De teller voor de relatieve verwarmingsduur (I2) telt de verwarmingstijd in volle uren. Als het toestel wordt uitgeschakeld, worden dagfasen onder 60 minuten niet geregistreerd.

8.3.2 Tijdprogramma's (weektimer) instellen

Er zijn drie tijdprogramma's beschikbaar. De tijdprogramma's Pro1 en Pro2 zijn in de fabriek voorgeconfigureerd. U kunt het tijdprogramma Pro3 instellen volgens uw individuele wensen.

Dis-play	Beschrijving
Pro1 Tijdprogramma "Dagelijks"- Herhaling: maandag t/m zondag
Pro2 Tijdprogramma "Werkdagen"- Herhaling: maandag t/m vrijdag
Pro3 Tijdprogramma "Door gebruiker gedefinieerd"- tot 14 comfortfasen vrij configureerbaar

▶ Selecteer het gewenste tijdprogramma in het basismenu (zie hoofdstuk Basismenu [▶ 44]).

Let er bij het instellen van de tijdprogramma's op dat de dag van de week en de tijd correct ingesteld zijn.

Voor alle tijdprogramma's (Pro1, Pro2, Pro3) geldt: Wanneer het eindtijdstip na 23:59 uur ligt, wordt het eindtijdstip automatisch op de volgende dag van de week geplaatst. De comfortfase wordt over middernacht aangehouden en eindigt de volgende dag van de week op het ingestelde eindtijdstip.

Tijdprogramma's Pro1 en Pro2

Met de tijdprogramma's Pro1 en Pro2 kunt u de start- en eindtijd van de comfortwerking bepalen. Gedurende de geselecteerde periode verwarmt het toestel naar de ingestelde comforttemperatuur. Buiten deze gedefinieerde periode werkt het toestel in verlagesstand. Daaruit resulteert een comfort- en een verlaagde fase die dagelijks (Pro1) of elke werkdag (Pro2) worden herhaald.

In de fabriek zijn deze fasen als volgt geconfigureerd:

- 08:00 uur - 22:00 uur: comfortwerking - 22:00 uur - 08:00 uur: verlaagde werking

Bij geactiveerd tijdprogramma Pro2 functioneert het toestel tijdens het weekend uitsluitend in verlaagde werking.

Comfortfasen in de tijdprogramma's Pro1 en Pro2 configureren:

Roep in het configuratiemenu het gewenste tijdprogramma op met de toetsen "+" en "-".
Druk op de toets "OK".
⇒ Het starttijdstip voor comfortwerking wordt weergegeven.
Stel de gewenste starttijd in met de toetsen "+" en "-".
▶ Druk op de toets "OK".

⇒ Het eindtijdstip voor comfortwerking wordt weergegeven.
▶ Stel de gewenste eindtijd in met de toetsen "+" en "-".
▶ Om de instellingen op te slaan, drukt u op de toets "OK".

Tijdprogramma Pro3

Met tijdprogramma Pro3 kunt u tot 14 afzonderlijke comfortfasen instellen die wekelijks worden herhaald.

Comfortfase in tijdprogramma Pro3 configureren:

Roep in het configuratiemenu het tijdprogramma Pro3 op met de toetsen "+" en "-".
▶ Druk op de toets "OK".
⇒ Het display toont "3---".
▶ Druk op de toets "OK".
⇒ Een dag van de week of een groep weekdagen wordt weergegeven.

Stel de gewenste weekdag of de gewenste groep weekdagen in met de toetsen "+" en "-".

▶ Druk op de toets "OK".

⇒ Het starttijdstip voor comfortwerking wordt weergegeven.

Stel de gewenste starttijd in met de toetsen "+" en "-".

▶ Druk op de toets "OK".

⇒ Het eindtijdstip voor comfortwerking wordt weergegeven.

▶ Stel het gewenste eindtijdstip in met de toetsen "+" en "−".

Druk op de toets "OK".

⇒ De comfortfase "3-01" is geconfigureerd.

Om een andere comfortfase te configureren, selecteert u in het tijdprogramma Pro3 met de toetsen "+" en "-" de weergave "3---". Ga te werk zoals beschreven.

Tijdprogramma's terugzetten

Activeer parameter P4 om alle tijdprogramma's (Pro1, Pro2, Pro3) weer in de leveringstoestand te zetten.

▶ Activeer parameter P4 om de ingestelde comfortfasen te resetten.

8.3.3 Parameters

Display Beschrijving	Opties
P1 Offset kamertemperatuur	± 3 °C / ± 5 °F
P2 Tijdnotatie	12 u | 24 u
P3 Eenheid temperatuurweergave	°C | °F
P4 Tijdprogramma's resetten	on | off
P5 Relatieve verwarmingsduur resetten	on | off

Waarde parameter wijzigen

Roep de gewenste parameters op met de toetsen "+" en "-"
▶ Druk op de toets "OK".
⇒ Het symbool "Parameter bewerkbaar" verschijnt.
Stel met de toetsen "+" en "-" de gewenste waarde van de parameters in.
Druk op de toets "OK" om de ingestelde waarde op te slaan.

P1: Offset kamertemperatuur

Een ongelijkmatige temperatuurverdeling in de ruimte kan tot een verschil leiden tussen de weergegeven actuele temperatuur l1 en de door u gemeten kamertemperatuur. Om dit verschil te compenseren, kunt u met parameter P1 een kamertemperatuuroffset van ±3 °C instellen.

Voorbeeld: het toestel toont I1 = 21,0 °C. De door u gemeten kamertemperatuur bedraagt 20,0 °C. Er is dus een verschil van 1,0 °C.

▶ Stel een offset in van P1 = -1,0 om het verschil te compenseren.

P2: Tijdformaat

Met parameter P2 kunt u bepalen of de tijd wordt weergegeven in 12-uurs- of 24-uurs formaat.

P3: Eenheid temperatuurweergave

Met parameter P3 kunt u bepalen of de kamertemperatuur wordt weergegeven in graden Celsius [°C] of in graden Fahrenheit [°F].

P4: Tijdprogramma's resetten

Door het activeren van de parameter P4 zet u alle Tijdprogramma's terug in de leveringstoestand.

P5: Relatieve verwarmingsduur resetten

Door parameter P5 te activeren, zet u de teller voor de relatieve verwarmingstijd (12) terug.

9 Reiniging (gebruiker)

LET OP

Materièle schade

Als er vocht in het toestel binnendringt, kunnen de elektronische componenten beschadigd raken.

▶ Spuit geen reinigingsspray in de luchtspleten.
Let erop dat er geen vocht binnendringt in het toestel.

Als er een lichte, bruinachtige verkleuring optreedt op de behuizing van het toestel, veegt u deze met een vochtige doek af.
Reinig het toestel in afgekoelde toestand met gebruikelijke onderhoudsmiddelen. Vermijd schurende en bijtende onderhoudsmiddelen.

10 Storingen verhelpen (gebruiker)

Storing Mogelijke oor-zaak	Oplossing
De ruimte wordt niet warm genoeg. Het toestel wordt niet warm.	De temperatuur is te laag ingesteld op het toestel.
	Ontbrekende voeding.
De ruimte wordt niet warm genoeg, hoe-wel het toestel warm wordt.	Oververhitting. De veiligheidstemperatuurbegrenzer be-perkt het thermische vermogen.

Storing Mogelijke	oor-zaak	Oplossing
	De warmtebehoefte van de ruimte is groter dan het vermogen van het toestel.	Verhelp de warmte-verliezen (sluit vensters en deuren. Vermijd continue ventilatie.)
De ruimte wordt te warm.	De temperatuur is te hoog ingesteld op het toestel.	Controleer de ingestelde kamertemperatuur. Regel eventueel bij.
	De vastgestelde kamertemperatuur wijkt af van de effectieve kamertemperatuur.	Vermijd hindernissen voor de luchtuit-wisseling tussen het toestel en de kamer-lucht.
De venster-open-herkenning reageert niet.	Het toestel herkent geen duidelijke temperatuurdaling door ventileren. (De venster-open-herkenning gaat uit van een stabiele kamer-temperatuur.)	Wacht na instellingen op het toestel een tijdje tot de kamertemperatuur zich volledig gestabiliseerd heeft.
		Vermijd hindernissen voor de luchtuit-wisseling tussen het toestel en de kamer-lucht.
		Zet het toestel voor de duur van het ventileren handmatig in stand-by.
	De venster-open-herkenning is niet geactiveerd.	Schakel de venster-open-herkenning in het basismenu in.
De functie "Adaptieve start" werkt niet zoals gewenst.	De functie werkt alleen bij een geactiveerd tijdprogramma.	Gebruik de tijdprogramma's voor een geoptimaliseerd verwarmingscomfort.
	De kamertemperatuur schommelt sterk of het leerproces van het toestel is niet afgesloten.	Wacht enkele dagen tot het gedrag zich gestabiliseerd heeft.
	De functie "Adaptieve start" is niet geactiveerd.	Schakel de functie "Adaptieve start" in het basismenu in.
Op het display verschijnt "Err" of "E...".	Er werd een interne fout vastgesteld.	Waarschuw een in-stallateur.

Roep de hulp in van een installateur wanneer u de oorzaak zelf niet kunt verhelpen.
Deel de installateur het nummer op het typeplaatje mee om beter en sneller te worden geholpen.

11 Storingen verhelpen (installateur)

Vervang een beschadigde of versleten netkabel altijd door een origineel exemplaar om gevaren te vermijden. Deze vervanging mag alleen worden uitgevoerd door een installateur van de fabrikant.

12 Buitendienststelling

Wanneer het toestel gedurende lange tijd niet wordt gebruikt (bijv. tijdens de zomermaanden), schakelt u het toestel door het bedienen van de netschakelaar uit.

Alle instellingen blijven behouden wanneer het toestel wordt uitgeschakeld of bij een stroomonderbreking. Het toestel is uitgerust met een gangreserve, waardoor de dag en de tijd gedurende enkele uren gehandhaafd blijft.

Wanneer het toestel zich voordien in een geactiveerd tijdprogramma bevond en gedurende lange tijd uitgeschakeld was, wordt na het inschakelen gevraagd de dag van de week en de tijd in te stellen. Zolang er geen instelling is uitgevoerd, werkt het toestel in comfortwerking.

13 Demontage

Koppel het toestel aan alle polen los van het stroomnet.
▶ Draai de borgschroef uit de wandhouder.
Maak het toestel los door de bovenaan op de wandhouder aangebrachte veren omlaag te duwen.
Kantel het toestel naar voren.

• Til het toestel uit de onderste beugels van de wandhouder.
  Om de wandhouder te verwijderen, maakt u de bevestigingsschroeven los en verwijdert u deze uit de wandhouder.

LET OP

Als u het toestel voor een reparatie moet demonteren, neem dan de reparatiehandleiding van het toestel in acht.

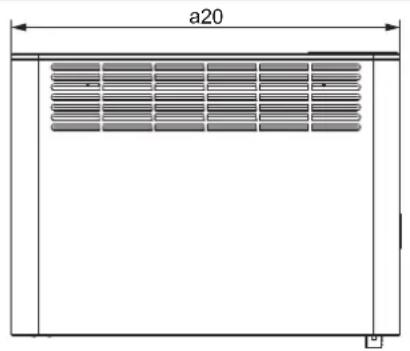

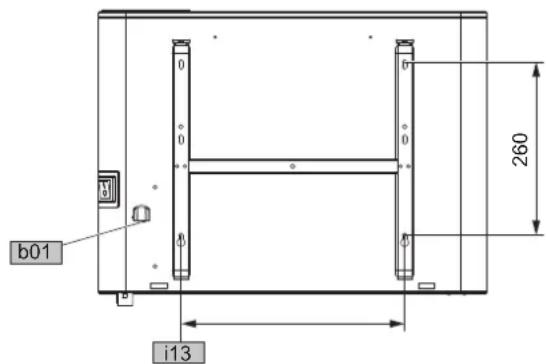

14.1 Afmetingen en aansluitingen

a20

D0000112442

102 443

b01 i13 260

14.2 Gegevens over het energieverbruik

De productgegevens komen overeen met de EU-verordeningen van de richtlijn voor milieuvriendelijke vormgeving van energie- gerelateerde producten (ErP).

Productinformatie bij elektrische toestellen voor lokale ruimte-verwarming volgens verordening (EU) 2024/1103

		CNS 500 Plus LCD	CNS 750 Plus LCD	CNS 1000 Plus LCD	CNS 1500 Plus LCD	CNS 2000 Plus LCD	CNS 2500 Plus LCD	CNS 3000 Plus LCD
		205853	205854	205855	205856	205857	205858	205859
Fabrikant		STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON
Warmtevermogen
Nominaal warmtevermogen P_nom	kW	0,500	0,750	1,000	1,500	2,000	2,500	3,000
Minimaal warmtevermogen (richtwaarde) P_min	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
Maximaal continu warmtevermogen P_max,c	kW	0,500	0,750	1,000	1,500	2,000	2,500	3,000
Verbruik
In uit-toestand P_o	W	0,00	0,00	0,00	0,00	0,00	0,00	0,00
In stand-bystand P_sm	W	0,12	0,12	0,12	0,12	0,12	0,12	0,12
In stationaire toestand P_idle	W	0,12	0,12	0,12	0,12	0,12	0,12	0,12
In gekoppelde stand-bystand P_nsm	W	N/A	N/A	N/A	N/A	N/A	N/A	N/A
Stand-bystand met informatie- of statusweergave		x	x	x	x	x	x	x
Jaarrendement tijdens actieve werking _s,on	%	94,0	94,0	94,0	94,0	94,0	94,0	94,0
Soort warmtevermogen/kamertemperatuurcontrole
Eentraps-warmtevermogen, geen kamertemperatuurcontrole		-	-	-	-	-	-	-
Twee of meer handmatig instelbare trappen, geen kamertemperatuurcontrole		-	-	-	-	-	-	-
Kamertemperatuurcontrole met mechanische thermostaat - - - - - -
Met elektronische kamertemperatuurcontrole - - - - - -
Elektronische kamertemperatuurcontrole en dagtijdregeling - - - - - -
Elektronische kamertemperatuurcontrole en weekdagregeling x x x x x x x
Andere regelingsopties
Kamertemperatuurcontrole met aanwezigheidsherkenning - - - - - -
Kamertemperatuurcontrole met herkenning van open vensters x x x x x x x
Met afstandsbedieningsoptie - - - - - -
Met adaptieve regeling van het verwarmingsbegin x x x x x x x
Met werkingstijdbegrenzing - - - - - -
Met zwarte-kogelsensor - - - - - -
Met zelfleerfunctie - - - - - -
Regelingsnauwkeurigheid - - - - - -

14.3 Gegevenstabel

		CNS 500 Plus LCD	CNS 750 Plus LCD	CNS 1000 Plus LCD	CNS 1500 Plus LCD	CNS 2000 Plus LCD	CNS 2500 Plus LCD	CNS 3000 Plus LCD
		205853	205854	205855	205856	205857	205858	205859
Elektrische gegevens
Aansluitvermogen	W	500	750	1000	1500	2000	2500	3000
Netaansluiting		1/N/PE~230V	1/N/PE~230V	1/N/PE~230V	1/N/PE~230V	1/N/PE~230V	1/N/PE~230V	1/N/PE~230V
Nominale stroom	A	2,2	3,3	4,3	6,5	8,7	10,9	13,0
Frequentie	Hz	50/-	50/-	50/-	50/-	50/-	50/-	50/-
Afmetingen
Hoogte	mm	450	450	450	450	450	450	450
Breedte	mm	348	426	426	582	738	894	1050
Diepte	mm	100	100	100	100	100	100	100
Gewichten
Gewicht	kg	4	4,9	4,9	6,3	7,8	9,5	10,9
Uitvoeringen
Vorstbeschermingsstand	°C	7	7	7	7	7	7	7
Uitvoering		Wand-toestel	Wand-toestel	Wand-toestel	Wand-toestel	Wand-toestel	Wand-toestel	Wand-toestel
Beschermingsgraad (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24
Beveiligingsklasse		I	I	I	I	I	I	I
Kleur		Alpine wit	Alpine wit	Alpine wit	Alpine wit	Alpine wit	Alpine wit	Alpine wit
Waarden
Instelbereik	°C	5-30	5-30	5-30	5-30	5-30	5-30	5-30

15 Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

16 Milieu en recycling

▶ Gooi het toestel en de materialen na gebruik weg conform de nationale voorschriften.

Wanneer op het toestel een doorgestreepte vuilcontainer is afgebeeld, brengt u het toestel voor hergebruik en recycling naar de gemeentelijke inzamelpunten of terugnamepunten in de handel.

Dit document bestaat uit recyclebaar papier.

Gooi het document na de levenscyclus van het toestel overeenkomstig de nationale voorschriften weg.
