BEDIENUNGSANLEITUNG CNS 2500 Plus LCD STIEBEL ELTRON

1 Besondere Hinweise.... 3
2 Allgemeine Hinweise 3

2.1 Symbole in diesem Dokument 3
2.2 Symbole am Gerät.... 3
2.3 Maßeinheiten.... 3

3 Sicherheit.... 3

3.1 Struktur der Warnhinweise 3
3.2 Bestimmungsgemäße Verwendung...... 4
3.3 Vorhersehbare Fehlanwendung 4
3.4 Sicherheitshinweise 4

4 Gerätebeschreibung.... 4

4.1 Lieferumfang.... 4

5 Montage (Fachkraft).... 4

5.1 Montageort 4
5.2 Wandhalterung montieren .... 5
5.3 Gerät montieren.... 6
5.4 Elektrischer Anschluss.... 6

6 Inbetriebnahme (Fachkraft)....7

7 Bedienung 7

7.1 Bedieneinheit.... 7
7.2 Bedienfeld.... 7
7.3 Anzeige.... 7
7.4 Standby....8

8 Einstellungen.... 8

8.1 Standardanzeige 8
8.2 Basismenü 8
8.3 Konfigurationsmenü.... 8

9 Reinigung (Bedienende) 10

10 Störungsbehebung (Bedienende) 10
11 Störungsbehebung (Fachkraft) 10
12 Außerbetriebnahme.... 10
13 Demontage 11
14 Technische Daten 11

14.1 Maße und Anschlüsse 11
14.2 Angaben zum Energieverbrauch.... 11
14.3 Datentabelle.... 12

15 Kundendienst und Garantie.... 12
16 Umwelt und Recycling....13

1 Besondere Hinweise

• Halten Sie Kinder unter 3 Jahren von dem Gerät fern, wenn keine ständige Beaufsichtigung gewährleistet ist.
• Das Gerät kann von 3- bis 8-jährigen Kindern ein- und ausgeschaltet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Voraussetzung hierfür ist, dass das Gerät wie beschrieben montiert wurde. 3- bis 8-jährige Kinder dürfen nicht den Stecker in die Steckdose stecken und das Gerät nicht regulieren.
• Dieses Gerät darf von Personen (einschließlich Kindern) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes durch eine für ihre Sicherheit verantwortliche Person unterwiesen wurden.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• In geschlossenen Räumen können schnell hohe Temperaturen entstehen. Wenn das Gerät in kleinen Räumen betrieben wird und die dort befindlichen Personen nicht selbstständig das Gerät regulieren oder den Raum verlassen können, stellen Sie eine ständige Überwachung sicher.
• Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.
• Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Wenn Kinder und schutzbedürftige Personen anwesend sind, ist besondere Vorsicht geboten.
• Um eine Überhitzung des Gerätes zu vermeiden, decken Sie das Gerät nicht ab.
• Montieren Sie das Gerät nicht unmittelbar unter einer Wandsteckdose.
• Bei Festanschluss muss das Gerät über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

- Um Gefährdungen zu vermeiden, darf das Netzanschlusskabel bei Beschädigung oder Austausch nur durch eine vom Hersteller berechtigte Fachkraft mit dem originalen Ersatzteil ersetzt werden.

2 Allgemeine Hinweise

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

2.1 Symbole in diesem Dokument

Symbol Bedeutung
	Dieses Symbol zeigt Ihnen einen möglichen Sachschaden, Geräteschaden, Folgeschaden oder Umweltschaden an.
	Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.
	Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
√	Dieses Symbol zeigt Ihnen die Voraussetzungen, die erfüllt sein müssen, bevor Sie die folgenden Handlungsschritte ausführen.
⇒	Dieses Symbol zeigt Ihnen ein Ergebnis oder Zwischenergebnis.
□□■	Diese Symbole zeigen Ihnen die Ebene des Software-Menüs (in diesem Beispiel 3. Ebene).
[11]	Dieses Symbol zeigt Ihnen einen Verweis auf die entsprechende Seitenzahl (in diesem Beispiel Seite 11).

2.2 Symbole am Gerät

Symbol Bedeutung
	WARNUNG Überhitzung► Um eine Überhitzung des Gerätes zu vermeiden, decken Sie das Gerät nicht ab.
	► Um potentielle Gefahren zu vermeiden, lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch.
	► Entsorgen Sie das Gerät nicht als unsortierten Abfall, sondern bringen Sie es zur Wiederverwendung und Verwertung an getrennte Sammelstellen.

2.3 Maßeinheiten

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

3 Sicherheit

3.1 Struktur der Warnhinweise

3.1.1 Abschnittsbezogene Warnhinweise

Abschnittsbezogene Warnhinweise gelten für alle Handlungsschritte des Abschnitts.

Personenschaden

VORSICHT
	Art und Quelle der Gefahr
	Folge(n) bei Nichtbeachtung des Warnhinweises
	► Maßnahme(n) zur Gefahrenabwehr

Sachschaden, Folgeschaden, Umweltschaden

HINWEIS

Art und Quelle der Gefahr

Folge(n) bei Nichtbeachtung des Warnhinweises

▶ Maßnahme(n) zur Gefahrenabwehr

3.1.2 Eingebettete Warnhinweise

Eingebettete Warnhinweise gelten nur für den darauffolgenden Handlungsschritt.

▶ SIGNALWORT: Folge(n) bei Nichtbeachtung des Warnhinweises. Maßnahme(n) zur Gefahrenabwehr. Handlungsschritt, auf den sich der Warnhinweis bezieht

3.1.3 Symbolerklärung

Symbol Art der Gefahr

Verletzung

Stromschlag

Verbrennung, Verbrühung

3.1.4 Signalworte

Signalwort	Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung zu Tod oder schweren Verletzungen führt.
WAR-NUNG	Hinweise, deren Nichtbeachtung zu Tod oder schweren Verletzungen führen kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.
HINWEIS Hinweise, deren Nichtbeachtung zu Sachschäden, Folgeschäden oder Umweltschäden führen kann.

3.2 Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Wohnräumen.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Zur bestimmungsgemäßen Verwendung gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

3.3 Vorhersehbare Fehlanwendung

Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

3.4 Sicherheitshinweise

Personenschaden

- Betreiben Sie das Gerät nicht ...

• wenn die Mindestabstände zu angrenzenden Objektflächen oder sonstigen brennbaren Materialien unterschritten werden.

• in Räumen, die durch Chemikalien, Staub, Gase oder Dämpfe feuer- oder explosionsgefährdet sind. Lüften Sie den Raum vor dem Heizen ausreichend.

• in unmittelbarer Nähe von Rohrleitungen oder Behältnissen, die brennbare oder explosionsgefährdete Stoffe führen oder enthalten.

• wenn ein Gerätebauteil beschädigt ist, das Gerät heruntergefallen ist oder eine Fehlfunktion vorliegt.

• Legen Sie keine brennbaren, entzündbaren oder wärmedämmenden Gegenstände oder Stoffe auf das Gerät oder in dessen unmittelbare Nähe.

• Achten Sie darauf, dass Lufteintritt und -austritt nicht blockiert werden.
• Stecken Sie keine Gegenstände zwischen Gerät und Wand.
• Das Gerät ist nicht für den Gebrauch als Standgerät geeignet. Betreiben Sie das Gerät ausschließlich an der mitgelieferten Wandhalterung (siehe Kapitel Montage (Fachkraft) [▶ 4]).

Sachschaden, Folgeschaden, Umweltschaden

• Achten Sie darauf, dass das Netzanschlusskabel nicht am Gerät anliegt.
• Benutzen Sie das Gerät nicht als Aufstiegshilfe.
• Betreiben Sie das Gerät nicht im Freien.
• Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

4 Gerätebeschreibung

Das Gerät ist ein wandhängendes Elektro-Direktheizgerät.

Das Gerät eignet sich z. B. als Vollheizung oder als Übergangs- und Ergänzungsheizung für kleinere Räume.

Die Luft im Gerät wird durch einen Heizkörper erwärmt und tritt durch natürliche Konvektion oben durch den Luftaustritt aus. Durch den Lufteintritt an der Geräte-Unterseite strömt kühle Raumluft nach. Wenn die eingestellte Raum-Soll-Temperatur erreicht ist, wird sie durch zeitweises Heizen gehalten.

4.1 Lieferumfang

• Wandkonvektor
• Dokumentation
• 1× Wandhalterung (am Gerät eingehängt)

5 Montage (Fachkraft)

Schritt für Schritt Anleitung

Video zur Montage und Inbetriebnahme des Gerätes

5.1 Montageort

VORSICHT

Verbrennung

Montieren Sie das Gerät nur an einer senkrechten Wand.

HINWEIS

Sachschaden

Montieren Sie das Gerät nicht unmittelbar unter einer Wandsteckdose.
Achten Sie darauf, dass das Netzanschlusskabel nicht am Gerät anliegt.

5.1.1 Installation in Badezimmern

WARNUNG

Stromschlag

Bei der Installation des Gerätes in Räumen mit Badewanne und/oder Dusche darf das Gerät nur an eine Schutzkontakt-Steckdose außerhalb der Schutzbereiche 0, 1 und 2 angeschlossen werden. Der Abstand der Schutzkontakt-Steckdose zu Badewannen und Duschen muss mindestens 600 mm betragen.

HINWEIS

Sachschaden

Bei der Installation des Gerätes in Badezimmern darf das Gerät nur mit ausreichendem Abstand zu einer Badewanne und/oder Dusche montiert werden. Wenn Wasser in elektronische Komponenten und in Gehäuse eindringt, kann ein Kurzschluss auftreten oder das Gerät kann beschädigt werden.

Achten Sie bei der Montage darauf, dass Schalter und andere Bedienelemente des Gerätes nicht von Personen, die sich in der Badewanne oder der Dusche befinden, berührt werden können.

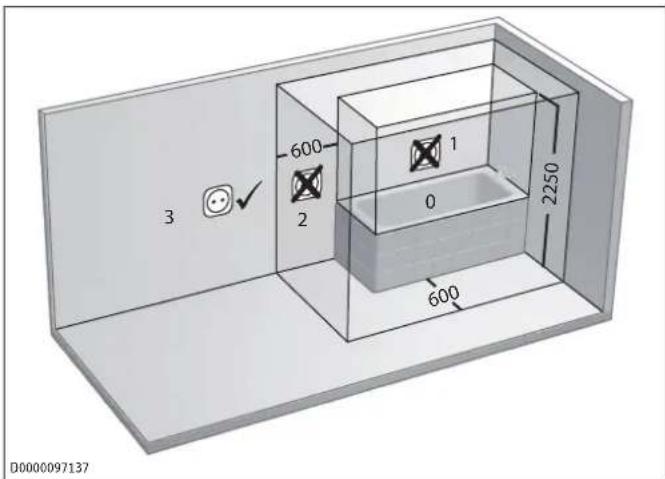

3 600 2 1 0 2250 600 D0000097137

Elektrische Schutzbereiche im Badezimmer

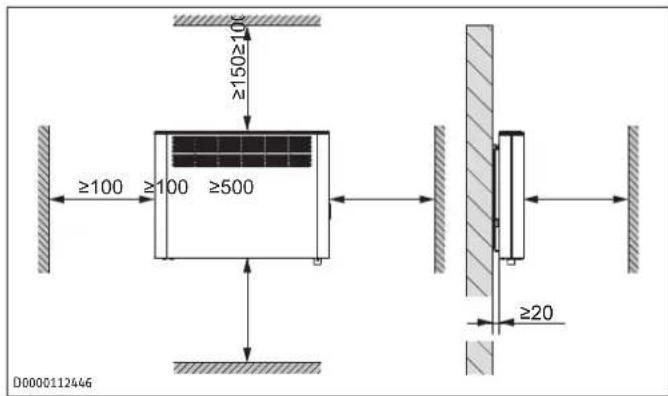

5.1.2 Mindestabstände

≥100 ≥100 ≥500 ≥20 D0000112446

≥224 ≥224 D0000112447

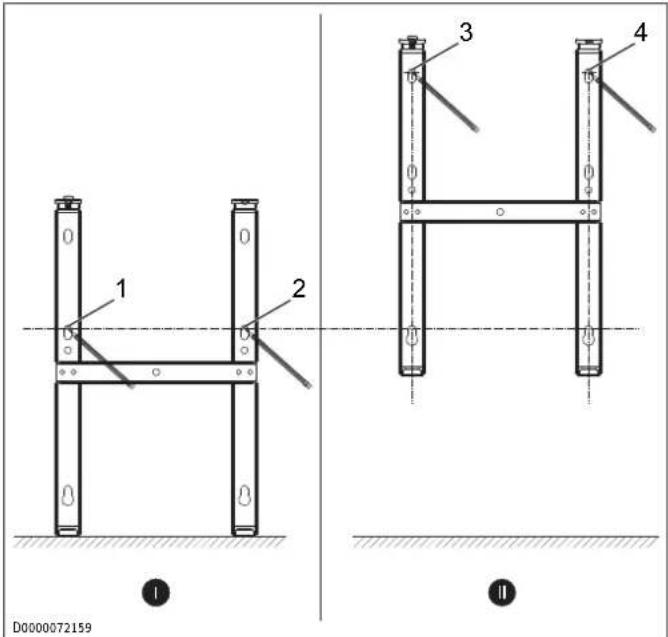

5.2 Wandhalterung montieren

Das Gerät ist für die Wandmontage mit der mitgelieferten Wandhalterung vorgesehen.

Montieren Sie das Gerät nur waagerecht an die Wand.
▶ Sie können die Wandhalterung als Schablone zur Wandbefestigung verwenden. Dies gewährleistet den notwendigen Bodenabstand.

▶ Lösen Sie die Sicherungsschraube.
Drücken Sie beide Haken der Wandhalterung nach unten und hängen Sie die Wandhalterung aus dem Gerät aus.
Stellen Sie die Wandhalterung waagerecht auf den Boden. Wenn der Boden uneben oder geneigt ist, benutzen Sie eine Wasserwaage.

D0000072159 1 2 3 4

√ Im Bohrbereich verlaufen keine elektrischen Leitungen oder Rohrleitungen.

▶ Zeichnen Sie die Bohrlöcher 1 und 2 an.
Heben Sie die Wandhalterung hoch, sodass die unteren Langlöcher der Wandhalterung deckungsgleich mit den angezeichneten Bohrlöchern an der Montagewand sind.
▶ Zeichnen Sie die Bohrlöcher 3 und 4 an.
▶ Bohren Sie die Löcher.
Befestigen Sie die Wandhalterung mit geeignetem Befestigungsmaterial (Schrauben, Dübel). Gleichen Sie eventuelle Abweichungen der Bohrlöcher mit den Langlöchern aus.

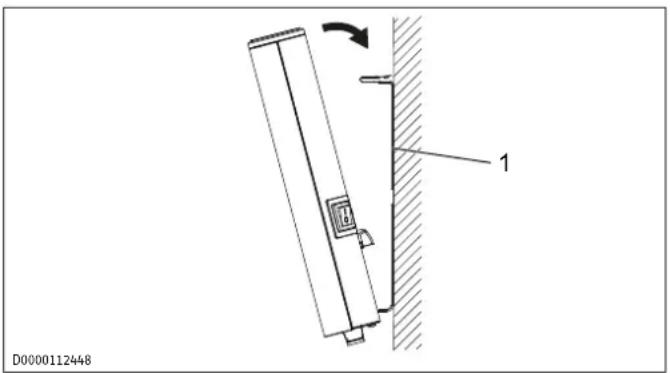

5.3 Gerät montieren

D0000112448 1

1 Wandhalterung

Hängen Sie das Gerät mit den an der Geräte-Rückwand befindlichen Aufnahmeschlitzen auf die unteren Laschen der Wandhalterung.
▶ Bringen Sie das Gerät in eine aufrechte Position.
Drücken Sie das Gerät in Richtung der Befestigungswand.
Das Gerät rastet hörbar in die beiden oberen Federn der Wandhalterung ein.

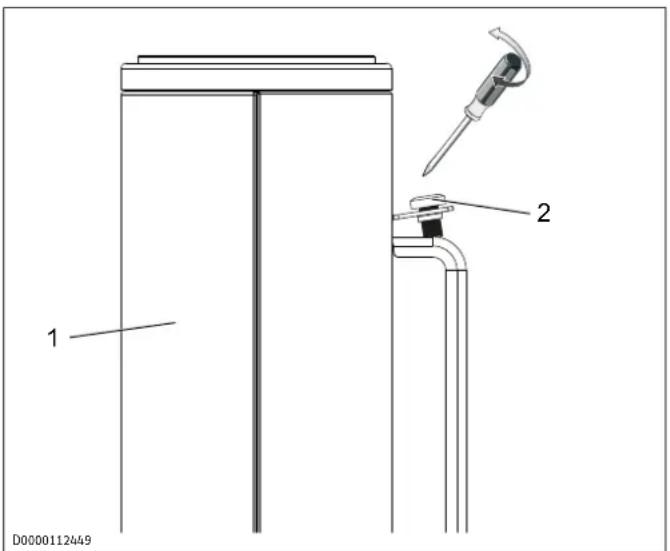

1 2 D0000112449

1 Gerät 2 Sicherungsschraube

Sichern Sie das Gerät mit der mitgelieferten Sicherungsschraube auf der linken Seite der Wandhalterung gegen unbeabsichtigtes Abhängen.

5.4 Elektrischer Anschluss

WARNUNG

Stromschlag

Unsachgemäß durchgeführte elektrische Anschluss- und Installationsarbeiten können zu schweren Personenschäden durch Stromschlag und zu Geräteschäden führen.

▶ Führen Sie alle elektrischen Anschluss- und Installationsarbeiten entsprechend den nationalen und regionalen Vorschriften aus.
Stellen Sie sicher, dass das Gerät bei Festanschluss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden kann.
Beachten Sie, dass die Installation mit festverlegter elektrischer Anschlussleitung nicht zulässig ist.
Der Festanschluss an eine Geräte-Anschlussdose darf nur von einer autorisierten Elektrofachkraft durchgeführt werden.
▶ Führen Sie die elektrische Leitung beim Anschluss an eine Geräte-Anschlussdose durch eine Zugentlastung.
▶ Schließen Sie das Gerät an den Schutzleiter an.
Versiegeln Sie gekürzte Kabelenden wieder fachgerecht mit Aderendhülsen.

HINWEIS

Sachschaden

Wenn das Gerät nicht mit der korrekten Netzspannung betrieben wird, wird das Gerät beschädigt.

▶ Betreiben Sie das Gerät mit der auf dem Typenschild angegebenen Netzspannung.
Achten Sie auf ausreichenden Zuleitungsquerschnitt bauseits.

In nicht häuslicher Umgebung und bei besonders hoher Beanspruchung des Gerätes, wie z. B. permanentem Dauerbetrieb, wird empfohlen, das Gerät als Festanschluss mit Geräte-Anschlussdose zu installieren.

Das Gerät wird steckerfertig geliefert. Folgende elektrische Anschlussmöglichkeiten sind zulässig:

Anschluss an eine Schutzkontakt-Steckdose mit entsprechendem Stecker

Achten Sie darauf, dass die Schutzkontakt-Steckdose nach der Installation des Gerätes frei zugänglich ist.

Festanschluss an eine Geräte-Anschlussdose mit Schutzleiter

Schritt für Schritt Anleitung

Video zum Festanschluss des Gerätes

Kürzen Sie das Netzanschlusskabel so, dass es direkt zur Geräte-Anschlussdose führt.
Achten Sie beim Kürzen des Netzanschlusskabels darauf, dass sich das Gerät noch problemlos von der Montagewand abhängen lässt.

6 Inbetriebnahme (Fachkraft)

Das Gerät ist betriebsbereit, sobald Sie es an der Wand montiert und elektrisch angeschlossen haben.

▶ Entfernen Sie die Schutzfolie von der Bedieneinheit.

Bei der Erstinbetriebnahme sowie nach längerer Betriebsunterbrechung ist nach dem Einschalten eine kurzzeitige Geruchsbildung möglich.

▶ Schalten Sie das Gerät durch Betätigen des Netzschalters ein.

7 Bedienung

Unterstützung bei der Bedienung Video zur Bedienung des Gerätes

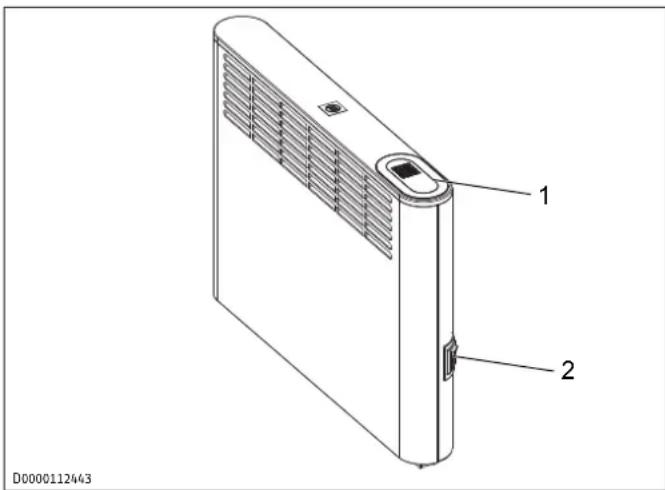

1 2 D0000112443

1 Bedieneinheit 2 Netzschalter

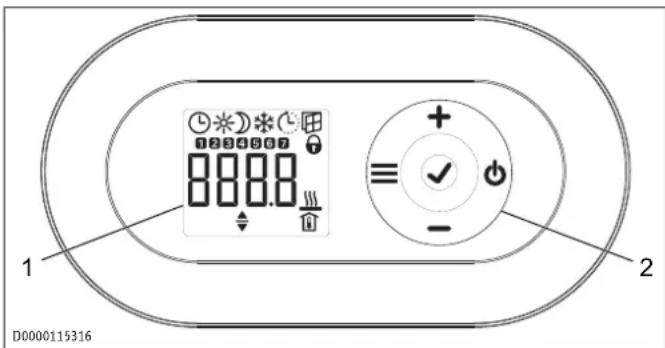

7.1 Bedieneinheit

800.0 0.0% D0000115316

1 Anzeige 2 Bedienfeld

7.2 Bedienfeld

Taste	Benennung Beschreibung
	Taste „Standby“ Bedieneinheit einschalten;Bedieneinheit und Heizgerät in Stand-by versetzen
	Taste „OK“ Auswahl;Einstellungen bestätigen

Taste	Benennung Beschreibung
≡	Taste „Menü“ Menü aufrufen und verlassen
+	Taste „+“ Menüpunkte aufrufen;Einstellungen ändern
-	Taste „-“ Menüpunkte aufrufen;Einstellungen ändern

7.3 Anzeige

Wenn 20 Sekunden lang keine Bedienaktion erfolgt, schaltet sich die Hintergrundbeleuchtung aus.

Um die Hintergrundbeleuchtung wieder einzuschalten, drücken Sie eine beliebige Taste.

Symbole	Beschreibung
	Uhrzeitanzeige:Anzeige der aktuellen Uhrzeit oder eines programmierten Startzeitpunktes
	Zeitprogramm aktiviert:Das Gerät heizt entsprechend dem aktivierten Zeitprogramm.
	Komfortbetrieb:Das Gerät hält die eingestellte Komforttemperatur.Standardwert: 21,0 °C. Nutzen Sie diese Einstellung für komfortable Raumtemperaturen bei Anwesenheit.
	Absenkbetrieb:Das Gerät hält die eingestellte Absenktemperatur.Standardwert: 18,0 °C. Nutzen Sie diese Einstellung z. B. nachts oder bei Abwesenheit für einige Stunden.
	Frostschutz:Bei Einstellung der Raum-Soll-Temperatur auf 7,0 °C wird das Frostschutz-Symbol angezeigt.Nutzen Sie diese Einstellung, um einen ungenutzten Raum vor Frostschaden zu schützen.
	Adaptiver Start:Bei aktiviertem Zeitprogramm werden die Schaltzeiten des Heizgerätes so angepasst, dass die jeweils eingestellte Raum-Soll-Temperatur bereits zum programmierten Startzeitpunkt erreicht wird.Voraussetzung: Die Funktion „Adaptiver Start“ ist eingeschaltet (siehe Kapitel Basismenü [▶ 8]).
	Fenster-offen-Erkennung:Um einen unnötigen Energieverbrauch während des Lüftens zu vermeiden, schaltet das Gerät bei geöffnetem Fenster automatisch für eine Stunde in den Frostschutz-Betrieb. Das Symbol „Fenster-offen-Erkennung“ blinkt. Sie können den Frostschutz-Betrieb nach dem Lüften mit der Taste „+“ manuell beenden. Das Gerät heizt wieder auf die eingestellte Raum-Soll-Temperatur.Voraussetzung: Die Fenster-offen-Erkennung ist eingeschaltet (siehe Kapitel Basismenü [▶ 8]).
	Bediensperre:Zum Sperren oder Entsperren des Bedienfeldes halten Sie die Tasten „+“ und „-“ gleichzeitig 5 Sekunden lang gedrückt.
	Heizung aktiv:Das Gerät heizt, um die eingestellte Raum-Soll-Temperatur zu halten.
	Anzeige Raumtemperatur
	Parameter editierbar:Der angezeigte Parameter kann mit den Tasten „+“ und „-“ verändert werden.
1 ... 7	Wochentage:1 = Montag, 2 = Dienstag ... 7 = Sonntag

7.4 Standby

HINWEIS

Sachschaden

Im Standby schaltet das Gerät die Heizung nicht ein. Frostschutz ist dann nicht gegeben.

Um die Bedieneinheit einzuschalten, drücken Sie die Taste „Standby“.
⇒ Die Standardanzeige erscheint.
Um die Bedieneinheit und das Heizgerät in Standby zu versetzen, drücken Sie die Taste „Standby“.
⇒ Die Anzeige zeigt „----“.

8 Einstellungen

8.1 Standardanzeige

D0000072134

Die Standardanzeige wird dauerhaft angezeigt. Wenn Sie sich innerhalb des Menüs befinden und länger als 20 Sekunden keine Bedienaktion ausführen, wechselt das Gerät automatisch zur Standardanzeige.

In der Standardanzeige sehen Sie die aktuelle Raum-Soll-Temperatur sowie das Symbol „Parameter editierbar“. Über die Tasten „+“ und „-“ lässt sich die Raum-Soll-Temperatur verändern.

Wenn die eingestellte Raum-Soll-Temperatur einem der eingestellten Werte für Komfort- oder Absenktemperatur entspricht, erscheint in der Menüleiste das Symbol der entsprechenden Betriebsart (Komfortbetrieb, Absenkbetrieb).

Die Raum-Soll-Temperatur kann bei aktiviertem Zeitprogramm manuell geändert werden. Die geänderte Raum-Soll-Temperatur bleibt bis zum nächsten programmierten Schaltzeitpunkt erhalten.

8.2 Basismenü

Um in das Basismenü zu gelangen, drücken Sie die Taste „Menü“.

Menüpunkte

Anzeige Beschreibung

Wochentag und Uhrzeit einstellen: Wochentage: 1 = Montag bis 7 = Sonntag

Anzeige Beschreibung
	Komforttemperatur einstellen:Die Komforttemperatur muss mindestens 0,5 °Chöher eingestellt sein als die Absenktemperatur.
	Absenktemperatur einstellen:Die Absenktemperatur muss mindestens 0,5 °C niedriger eingestellt sein als die Komforttemperatur.
	Funktion „Fenster-offen-Erkennung“ ein- oder ausschalten
	Zeitprogramm (Pro1, Pro2, Pro3) auswählen oder deaktivieren (off)
	Funktion „Adaptiver Start“ ein- oder ausschalten

Einstellungen der Menüpunkte ändern

Rufen Sie den gewünschten Menüpunkt mit den Tasten „+“ und „-“ auf.
▶ Drücken Sie die Taste „OK“.
Das Symbol „Parameter editierbar“ erscheint.
Ändern Sie die Einstellung des Menüpunktes mit den Tasten „+“ und „-“.
Um die Einstellungen zu speichern, drücken Sie die Taste „OK“.
Um in das Basismenü zu gelangen, drücken Sie die Taste „Menü“.
→ Die Standardanzeige erscheint.

8.3 Konfigurationsmenü

Anzeige Beschreibung
I1-I2 Ist-Werte
Pro1-Pro3 Zeitprogramme
P1-P5 Parameter

Ist-Werte aufrufen, Zeitprogramme programmieren und Parameter einstellen

Um in das Konfigurationsmenü zu gelangen, halten Sie die Taste „Menü“ ca. 3 Sekunden gedrückt.
→ Der Ist-Wert I1 wird angezeigt.
Wechseln Sie zwischen den einzelnen Ist-Werten, Zeitprogrammen und Parametern mit den Tasten „+“ und „-“.
Um das Konfigurationsmenü zu verlassen, drücken Sie die Taste „Menü“.
→ Die Standardanzeige erscheint.

8.3.1 Ist-Werte

Anzei-ge	Beschreibung	Einheit
1	Ist-Wert Raumtemperatur	[°C] | [°F]
12	Relative Heizdauer(Über den Parameter P5 können Sie den Zähler zurücksetzen)	[h]

Der Zähler für die relative Heizdauer (12) zählt die Zeitdauer, in der das Gerät heizt, in vollen Stunden. Wenn das Gerät ausgeschaltet wird, werden Heizphasen unter 60 Minuten nicht erfasst.

8.3.2 Zeitprogramme (Wochen-Timer) einstellen

Drei Zeitprogramme stehen Ihnen zur Verfügung. Die Zeitprogramme Pro1 und Pro2 sind werkseitig vorkonfiguriert. Das Zeitprogramm Pro3 können Sie nach Ihren individuellen Bedürfnissen einstellen.

Anzei-ge Beschreibung

Pro1 Zeitprogramm „täglich“ - Wiederholung: Montag bis Sonntag

Pro2 Zeitprogramm „werktags“ - Wiederholung: Montag bis Freitag

Pro3 Zeitprogramm „benutzerdefiniert“ - bis zu 14 Komfortphasen frei konfigurierbar

Wenn Sie ein Zeitprogramm nutzen möchten, wählen Sie im Basismenü das gewünschte Zeitprogramm aus (siehe Kapitel Basismenü [▶ 8]).
Beachten Sie beim Einstellen der Zeitprogramme, dass Wochentag und Uhrzeit korrekt eingestellt sind.

Für alle Zeitprogramme (Pro1, Pro2, Pro3) gilt: Wenn der Endzeitpunkt nach 23:59 Uhr liegt, wird der Endzeitpunkt automatisch auf den nächsten Wochentag gelegt. Die Komfortphase wird über Mitternacht gehalten und endet am folgenden Wochentag zum eingestellten Endzeitpunkt.

Zeitprogramme Pro1 und Pro2

Mit den Zeitprogrammen Pro1 und Pro2 können Sie den Start- und Endzeitpunkt des Komfortbetriebs festlegen. In dem gewählten Zeitraum heizt das Gerät auf die eingestellte Komfort-Temperatur. Außerhalb dieses festgelegten Zeitraumes arbeitet das Gerät im Absenkbetrieb. Daraus ergeben sich eine Komfort- und eine Absenkphase, die sich täglich (Pro1) bzw. an jedem Werktag (Pro2) wiederholen.

Werkseitig sind diese Phasen wie folgt konfiguriert:

• 08:00 Uhr - 22:00 Uhr: Komfortbetrieb
• 22:00 Uhr - 08:00 Uhr: Absenkbetrieb

Bei aktiviertem Zeitprogramm Pro2 arbeitet das Gerät am Wochenende ausschließlich im Absenkbetrieb.

Komfortphasen in den Zeitprogrammen Pro1 und Pro2 konfigurieren:

Rufen Sie im Konfigurationsmenü das gewünschte Zeitprogramm mit den Tasten „+“ und „-“ auf.
▶ Drücken Sie die Taste „OK“.
Der Startzeitpunkt für den Komfortbetrieb wird angezeigt.
▶ Stellen Sie den gewünschten Startzeitpunkt mit den Tasten „+“ und „-“ ein.
▶ Drücken Sie die Taste „OK“.
Der Endzeitpunkt für den Komfortbetrieb wird angezeigt.
▶ Stellen Sie den gewünschten Endzeitpunkt mit den Tasten „+“ und „-“ ein.

Um die Einstellungen zu speichern, drücken Sie die Taste „OK“.

Zeitprogramm Pro3

Mit dem Zeitprogramm Pro3 können Sie bis zu 14 separate Komfortphasen festlegen, die sich wöchentlich wiederholen.

Komfortphase im Zeitprogramm Pro3 konfigurieren:

Rufen Sie im Konfigurationsmenü das Zeitprogramm Pro3 mit den Tasten „+“ und „-“ auf.
▶ Drücken Sie die Taste „OK“.
⇒ Die Anzeige zeigt „3---“.
▶ Drücken Sie die Taste „OK“.

⇒ Ein Wochentag bzw. eine Gruppe von Wochentagen wird angezeigt.

Stellen Sie den gewünschten Wochentag bzw. die gewünschte Gruppe von Wochentagen mit den Tasten „+“ und „-“ ein.
▶ Drücken Sie die Taste „OK“.
⇒ Der Startzeitpunkt für den Komfortbetrieb wird angezeigt.
▶ Stellen Sie den gewünschten Startzeitpunkt mit den Tasten „+“ und „-“ ein.
▶ Drücken Sie die Taste „OK“.
Der Endzeitpunkt für den Komfortbetrieb wird angezeigt.
▶ Stellen Sie den gewünschten Endzeitpunkt mit den Tasten „+“ und „-“ ein.
▶ Drücken Sie die Taste „OK“.
⇒ Die Komfortphase „3-01“ ist konfiguriert.
Um eine weitere Komfortphase zu konfigurieren, wählen Sie im Zeitprogramm Pro3 mit den Tasten „+“ und „-“ die Anzeige „3---“. Gehen Sie wie beschrieben vor.

Zurücksetzen der Zeitprogramme

Durch Aktivieren des Parameters P4 werden alle Zeitprogramme (Pro1, Pro2, Pro3) in den Auslieferungszustand zurückgesetzt.

Um die eingestellten Komfortphasen zurückzusetzen, aktivieren Sie den Parameter P4.

8.3.3 Parameter

Anzeige Beschreibung Optionen
P1 Offset Raumtemperatur	± 3 °C / ± 5 °F
P2 Uhrzeitformat	12 h | 24 h
P3 Einheit Temperaturanzeige	°C | °F
P4 Zeitprogramme zurücksetzen	on | off
P5 Relative Heizdauer zurücksetzen	on | off

Parameterwert ändern

Rufen Sie den gewünschten Parameter mit den Tasten „+“ und „-“ auf.
▶ Drücken Sie die Taste „OK“.
Das Symbol „Parameter editierbar“ erscheint.
▶ Stellen Sie mit den Tasten „+“ und „-“ den gewünschten Wert des Parameters ein.
Um den eingestellten Wert zu speichern, drücken Sie die Taste „OK“.

P1: Offset Raumtemperatur

Eine ungleichmäßige Temperaturverteilung im Raum kann zu einer Differenz zwischen der angezeigten Ist-Temperatur I1 und der von Ihnen gemessenen Raumtemperatur führen. Um die Differenz auszugleichen, können Sie über den Parameter P1 einen Raumtemperatur-Offset von ±3 ^ einstellen.

Beispiel: Das Gerät zeigt 1 = 21,0 °C. Die von Ihnen gemessene Raumtemperatur beträgt 20,0 °C. Es besteht eine Differenz von 1,0 °C.

Um die Differenz auszugleichen, stellen Sie einen Offset von P1 = -1,0 ein.

P2: Uhrzeitformat

Über den Parameter P2 können Sie festlegen, ob die Uhrzeit im 12-Stunden- oder im 24-Stunden-Format angezeigt wird.

P3: Einheit Temperaturanzeige

Über den Parameter P3 können Sie festlegen, ob die Raumtemperatur in Grad Celsius [°C] oder in Grad Fahrenheit [°F] angezeigt wird.

P4: Zeitprogramme zurücksetzen

Durch Aktivieren des Parameters P4 setzen Sie alle Zeitprogramme in den Auslieferungszustand zurück.

P5: Relative Heizdauer zurücksetzen

Durch Aktivieren des Parameters P5 setzen Sie den Zähler für die relative Heizdauer (I2) zurück.

9 Reinigung (Bedienende)

HINWEIS

Sachschaden

Wenn Feuchtigkeit in das Gerät eindringt, können die elektronischen Komponenten beschädigt werden.

Sprühen Sie kein Reinigungsspray in die Luftschlitze.
Achten Sie darauf, dass keine Feuchtigkeit in das Gerät eindringt.

Wenn am Gerätegehäuse leichte bräunliche Verfärbungen auftreten, reiben Sie sie mit einem feuchten Tuch ab.
Reinigen Sie das Gerät im abgekühlten Zustand mit gebräuchlichen Pflegemitteln. Vermeiden Sie scheuernde und ätzende Pflegemittel.

10 Störungsbehebung (Bedienende)

Störung Mögliche Ursache Behebung

Der Raum wird nicht ausreichend warm. Das Gerät wird nicht heiß.	Temperatur am Gerät ist zu niedrig eingestellt.	Prüfen Sie die eingestellte Raumtemperatur. Regeln Sie ggf. nach.
	Fehlende Spannungsversorgung.	Prüfen Sie die Stellung des Netzschalters, den FI-Schutzschalter und die Sicherung in der Hausinstallation.
Der Raum wird nicht ausreichend warm, obwohl das Gerät heiß wird.	Überhitzung. Der Sicherheits-Temperaturbegrenzer begrenzt die Heizleistung.	Beseitigen Sie die Ursache (Schmutz oder Hindernisse am Luftein- oder Luftaustritt). Beachten Sie die Mindestabstände.

Störung Mögliche	Ursache Behebung
	Der Wärmebedarf des Raumes ist höher als die Leistung des Gerätes.	Beseitigen Sie Wärmeverluste (Schließen Sie Fenster und Türen. Vermeiden Sie Dauerlüften.)
Der Raum wird zu warm.	Temperatur am Gerät ist zu hoch eingestellt.	Prüfen Sie die eingestellte Raumtemperatur. Regeln Sie ggf. nach.
	Die erkannte Raumtemperatur weicht von der tatsächlichen Raumtemperatur ab.	Vermeiden Sie Hindernisse für den Luftaustausch zwischen Gerät und Raumluft.
Die Fenster-offen-Erkennung reagiert nicht.	Das Gerät erkennt keinen deutlichen Temperaturabfall durch Lüften. (Die Fenster-offen-Erkennung setzt eine zuvor stabile Raumtemperatur voraus.)	Warten Sie nach Einstellungen am Gerät eine Weile, bis sich die Raumtemperatur vollständig stabilisiert hat.
		Vermeiden Sie Hindernisse für den Luftaustausch zwischen Gerät und Raumluft.
		Schalten Sie das Gerät für die Dauer des Lüftens manuell in Standby.
	Die Fenster-offen-Erkennung ist nicht aktiviert.	Schalten Sie im Basismenü die Fenster-offen-Erkennung ein.
Die Funktion „Adaptiver Start“ arbeitet nicht wie gewünscht.	Die Funktion wirkt sich nur bei aktiviertem Zeitprogrammaus.	Nutzen Sie die Zeitprogramme für optimierten Heizkomfort.
	Die Raumtemperatur schwankt stark bzw. der Lernvorgang des Gerätes ist nicht abgeschlossen.	Warten Sie einige Tage, bis sich das Verhalten stabilisiert hat.
	Die Funktion „Adaptiver Start“ ist nicht aktiviert.	Schalten Sie im Basismenü die Funktion „Adaptiver Start“ ein.
Die Anzeige zeigt „Err“ oder „E...“	Ein interner Fehler wurde erkannt.	Informieren Sie eine Fachkraft.

▶ Wenn Sie die Ursache nicht beheben können, rufen Sie eine Fachkraft.
Teilen Sie der Fachkraft zur besseren und schnelleren Hilfe die Nummer vom Typenschild mit.

11 Störungsbehebung (Fachkraft)

Um Gefährdungen zu vermeiden, darf das Netzanschlusskabel bei Beschädigung oder Austausch nur durch einer vom Hersteller berechtigten Fachkraft mit dem originalen Ersatzteil ersetzt werden.

12 Außerbetriebnahme

Bei längerer Nichtbenutzung (z. B. während der Sommermonate) schalten Sie das Gerät durch Betätigen des Netzschalters aus.

Alle Einstellungen bleiben nach dem Ausschalten oder bei Spannungsunterbrechung erhalten. Eine Gangreserve im Gerät sorgt dafür, dass Wochentag und Uhrzeit für einige Stunden erhalten bleiben.

Wenn das Gerät bei aktiviertem Zeitprogramm für längere Zeit ausgeschaltet war, werden Sie nach dem Einschalten aufgefordert, Wochentag und Uhrzeit einzustellen. Bis eine Einstellung vorgenommen wird, arbeitet das Gerät im Komfortbetrieb.

13 Demontage

▶ Trennen Sie das Gerät allpolig vom Stromnetz.
Lösen und entnehmen Sie die Sicherungsschraube aus der Wandhalterung.
Lösen Sie das Gerät, indem Sie die oben an der Wandhalterung angebrachten Federn nach unten drücken.
▶ Kippen Sie das Gerät nach vorn.

Heben Sie das Gerät von den unteren Laschen der Wandhalterung ab.
Um die Wandhalterung abzunehmen, lösen und entnehmen Sie die Befestigungsschrauben aus der Wandhalterung.

HINWEIS

▶ Wenn Sie das Gerät für eine Reparatur zerlegen müssen, beachten Sie die Reparaturanleitung des Gerätes.

de

14 Technische Daten

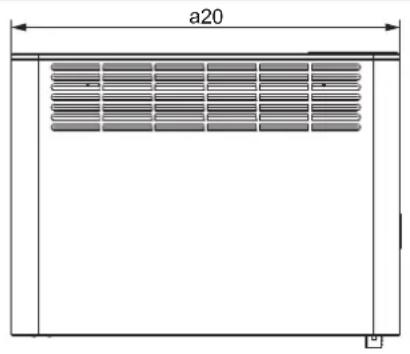

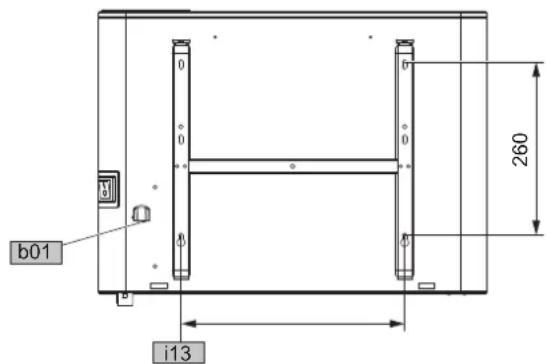

14.1 Maße und Anschlüsse

a20

D0000112442

102 443

b01 i13 260

a20 Gerät Breite mm 348 426 426 582 738 894 1050
b01 Durchführung elektr. Leitungen
i13 Wandaufhängung Lochabstand horizontal mm 101 179 179 335 491 647 803

14.2 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP).

Produktinformationen zu elektrischen Einzelraumheizgeräten nach Verordnung (EU) 2024/1103

		CNS 500 Plus LCD	CNS 750 Plus LCD	CNS 1000 Plus LCD	CNS 1500 Plus LCD	CNS 2000 Plus LCD	CNS 2500 Plus LCD	CNS 3000 Plus LCD
		205853	205854	205855	205856	205857	205858	205859
Hersteller		STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON	STIE-BEL EL-TRON
Wärmeleistung
Nennwärmeleistung P_nom	kW	0,500	0,750	1,000	1,500	2,000	2,500	3,000
Mindestwärmeleistung (Richtwert) P_min	kW	0,000	0,000	0,000	0,000	0,000	0,000	0,000
Maximale kontinuierliche Wärmeleistung P_max,c	kW	0,500	0,750	1,000	1,500	2,000	2,500	3,000
Leistungsaufnahme
Im Aus-Zustand P_0	W	0,00	0,00	0,00	0,00	0,00	0,00	0,00
Im Bereitschaftszustand P_sm	W	0,12	0,12	0,12	0,12	0,12	0,12	0,12
Im Leerlaufzustand P_idle	W	0,12	0,12	0,12	0,12	0,12	0,12	0,12
Im vernetzten Bereitschaftszustand P_nsm	W	N/A	N/A	N/A	N/A	N/A	N/A	N/A
Bereitschaftszustand mit Informations- oder Statusanzeige		x	x	x	x	x	x	x
Jahresnutzungsgrad im aktiven Betrieb _s,on	%	94,0	94,0	94,0	94,0	94,0	94,0	94,0
Art der Wärmeleistung/Raumtemperaturkontrolle
Einstufige Wärmeleistung, keine Raumtemperaturkontrolle		-	-	-	-	-	-	-
Zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle		-	-	-	-	-	-	-

	CNS500PlusLCD	CNS750PlusLCD	CNS1000PlusLCD	CNS1500PlusLCD	CNS2000PlusLCD	CNS2500PlusLCD	CNS3000PlusLCD
Raumtemperaturkontrolle mit mechanischem Thermostat - - - - - - -
Mit elektronischer Raumtemperaturkontrolle - - - - - - -
Elektronische Raumtemperaturkontrolle und Tageszeitregelung - - - - - - -
Elektronische Raumtemperaturkontrolle und Wochentagsregelung	x x x x x x x
Sonstige Regelungsoptionen
Raumtemperaturkontrolle mit Präsenzerkennung - - - - - - -
Raumtemperaturkontrolle mit Erkennung offener Fenster x x x x x x x
Mit Fernbedienungsoption - - - - - - -
Mit adaptiver Regelung des Heizbeginns x x x x x x x
Mit Betriebszeitbegrenzung - - - - - - -
Mit Schwarzkugelsensor - - - - - - -
Mit Selbstlernfunktion - - - - - - -
Regelungsgenauigkeit - - - - - - -

14.3 Datentabelle

		CNS 500 Plus LCD	CNS 750 Plus LCD	CNS 1000 Plus LCD	CNS 1500 Plus LCD	CNS 2000 Plus LCD	CNS 2500 Plus LCD	CNS 3000 Plus LCD
		205853	205854	205855	205856	205857	205858	205859
Elektrische Daten
Anschlussleistung	W	500	750	1000	1500	2000	2500	3000
Netzanschluss		1/N/PE~230 V	1/N/PE~230 V	1/N/PE~230 V	1/N/PE~230 V	1/N/PE~230 V	1/N/PE~230 V	1/N/PE~230 V
Nennstrom	A	2,2	3,3	4,3	6,5	8,7	10,9	13,0
Frequenz	Hz	50/-	50/-	50/-	50/-	50/-	50/-	50/-
Dimensionen
Höhe	mm	450	450	450	450	450	450	450
Breite	mm	348	426	426	582	738	894	1050
Tiefe	mm	100	100	100	100	100	100	100
Gewichte
Gewicht	kg	4	4,9	4,9	6,3	7,8	9,5	10,9
Ausführungen
Frostschutzstellung	°C	7	7	7	7	7	7	7
Ausführung		Wand-gerät	Wand-gerät	Wand-gerät	Wand-gerät	Wand-gerät	Wand-gerät	Wand-gerät
Schutzart (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24
Schutzklasse		I	I	I	I	I	I	I
Farbe		alpin-weiß	alpin-weiß	alpin-weiß	alpin-weiß	alpin-weiß	alpin-weiß	alpin-weiß
Werte
Einstellbereich	°C	5-30	5-30	5-30	5-30	5-30	5-30	5-30

15 Kundendienst und Garantie

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

STIEBEL ELTRON GmbH & Co. KG

- Kundendienst -

Dr.-Stiebel-Str. 33, 37603 Holzminden

E-Mail: [e-mail]

Fax: [phone]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantieerklärung und Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Endkunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern des Endkunden sind durch unsere Garantie nicht berührt. Die Inanspruchnahme dieser gesetzlichen Gewährleistungsrechte ist unentgeltlich. Diese Rechte werden durch unsere Garantie nicht eingeschränkt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Auf Ersatzteile wird über die gesetzliche Gewährleistung hinaus keine Garantie gegeben.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einstellung, Einregulierung, Bedienung, Verwendung oder unsachgemäßem Betrieb auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Der freie Zugang zu dem Gerät muss durch den Endkunden sichergestellt werden. Solange eine ausreichende Zugänglichkeit (Einhaltung der Mindestabstände gemäß Bedienungs- und Installationsanleitung) zu dem Gerät nicht gegeben ist, sind wir zur Erbringung der Garantieleistung nicht verpflichtet. Etwaige Mehrkosten, die durch den Gerätestandort oder eine schlechte Zugänglichkeit des Gerätes bedingt sind bzw. verursacht werden, sind von der Garantie nicht umfasst.

Unfrei eingesendete Geräte werden von uns nicht angenommen, es sei denn, wir haben der unfreien Einsendung ausdrücklich zugestimmt.

Die Garantieleistung umfasst die Prüfung, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten; bei steckerfertigen Geräten behalten wir uns jedoch vor, stattdessen auf unsere Kosten ein Ersatzgerät zu versenden.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, höhere Gewalt oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche

Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt. Diese Rechte werden durch unsere Garantie nicht eingeschränkt. Die Inanspruchnahme solcher gesetzlichen Rechte ist unentgeltlich.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt. Solche gesetzlichen Rechte werden durch unsere Garantie nicht eingeschränkt. Die Inanspruchnahme dieser gesetzlichen Rechte ist unentgeltlich.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Garantiegeber

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Str. 33, 37603 Holzminden

16 Umwelt und Recycling

Wenn auf dem Gerät eine durchgestrichene Mülltonne abgebildet ist, bringen Sie das Gerät zur Wiederverwendung und Verwertung zu den kommunalen Sammelstellen oder Rücknahmestellen des Handels.

Dieses Dokument besteht aus recyclebarem Papier.

Entsorgen Sie das Dokument nach dem Lebenszyklus des Gerätes gemäß den nationalen Vorschriften.

Entsorgung innerhalb Deutschlands

Überlassen Sie die Transportverpackung dem beim Fachhandwerk bzw. Fachhandel von uns eingerichteten Rücknahme- und Entsorgungssystem.
Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme (z. B. die kommunale Sammlung „gelbe Säcke“ / „gelbe Tonne“) in Deutschland.
Geräte aus privaten Haushalten, die unter das Elektro- und Elektronikgerätegesetz (ElektroG) fallen, können Sie kostenlos bei kommunalen Sammelstellen oder Rücknahmestellen des Handels abgeben.
▶ Geben Sie Batterien an den Handel oder an von öffentlich-rechtlichen Entsorgungsträgern eingerichteten Rückgabestellen (z. B. Schadstoffmobile und Recyclinghöfe) zurück.

Entsorgung außerhalb Deutschlands

Entsorgen Sie die Geräte und Materialien nach den örtlich geltenden Vorschriften und Gesetzen.

1 Special information.... 16
2 General information.... 16

14 Technische gegevens

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzminden | Germany

[e-mail] | www.stiebel-eltron.com
