BEDIENUNGSANLEITUNG CNS 100 F STIEBEL ELTRON

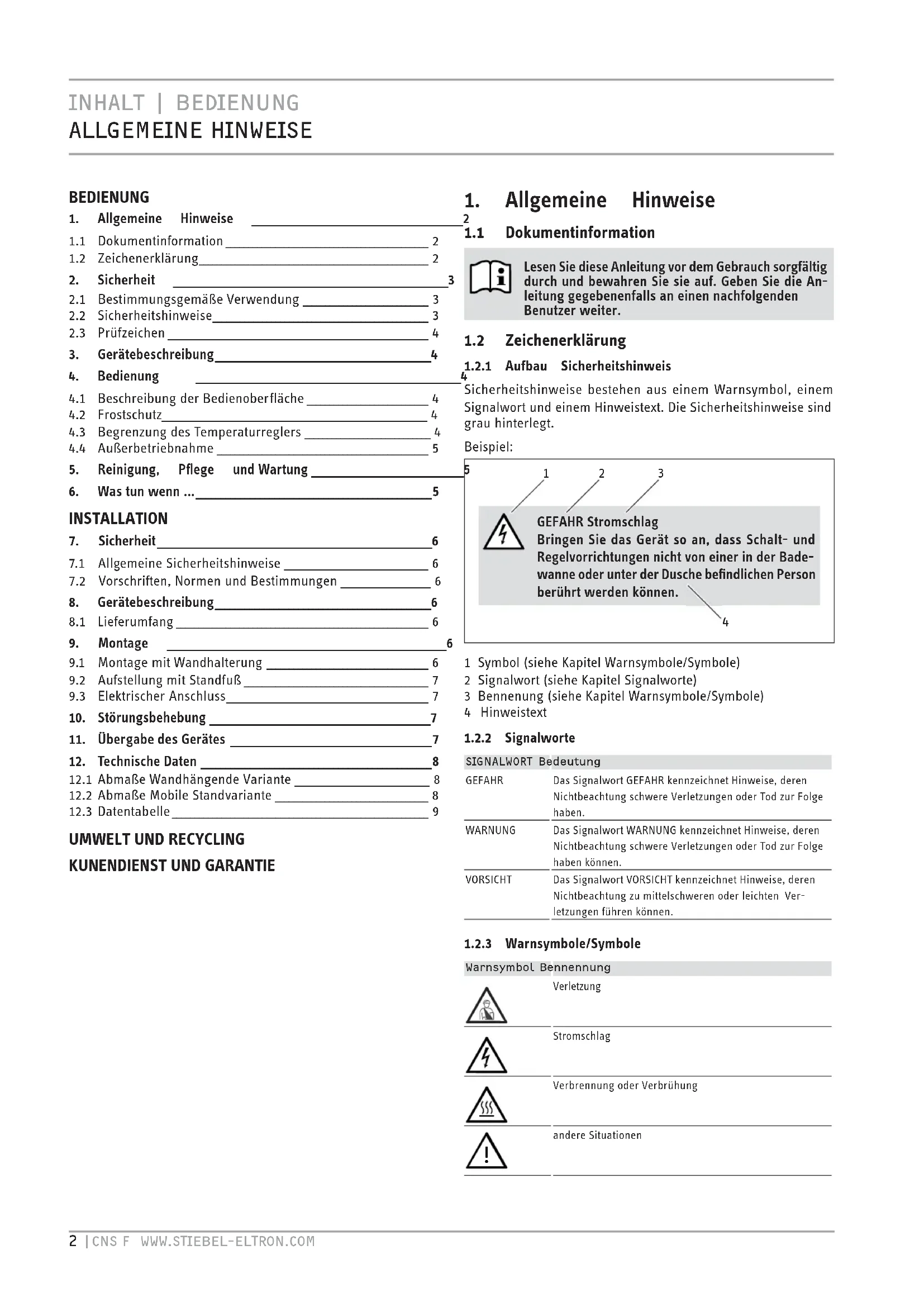

1. Allgemeine Hinweise

1.1 Dokumentinformation

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf. Geben Sie die An-leitung gegebenenfalls an einen nachfolgendenBenutzer weiter.

1.2 Zeichenerklärung

1.2.1 Aufbau SicherheitshinweisSicherheitshinweise bestehen aus einem Warnsymbol, einem Signalwort und einem Hinweistext. Die Sicherheitshinweise sind grau hinterlegt.Beispiel: GEFAHR StromschlagBringen Sie das Gerät so an, dass Schalt- und Regelvorrichtungen nicht von einer in der Bade-wanne oder unter der Dusche befindlichen Person berührt werden können.

1 Symbol (siehe Kapitel Warnsymbole/Symbole)2 Signalwort (siehe Kapitel Signalworte)3 Bennenung (siehe Kapitel Warnsymbole/Symbole)4 Hinweistext 1.2.2 SignalworteZ.&C<qHV` ¼®¼şŒşĉÖGEFAHR Das Signalwort GEFAHR kennzeichnet Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.WARNUNG Das Signalwort WARNUNG kennzeichnet Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben können.VORSICHT Das Signalwort VORSICHT kennzeichnet Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Ver-letzungen führen können.1.2.3 Warnsymbole/Symboleq|ļĉńźăĒù ¼ĉĉ¼ĉĉşĉÖVerletzung Stromschlag Verbrennung oder Verbrühung

2.1 Bestimmungsgemäße Verwendung ____________________________ 3

4.1 Beschreibung der Bedienoberfläche ___________________________ 4

4.2 Frostschutz___________________________________________________________ 44.3 Begrenzung des Temperaturreglers ____________________________ 4

4.4 Außerbetriebnahme _______________________________________________ 5

5. Reinigung, Pflege und Wartung _______________________________5

6. Was tun wenn ... ________________________________________________5

7.2 Vorschriften, Normen und Bestimmungen ____________________ 68. Gerätebeschreibung ____________________________________________6

8.1 Lieferumfang ________________________________________________________ 6

9. Montage _________________________________________________________6

9.1 Montage mit Wandhalterung ____________________________________ 6

9.2 Aufstellung mit Standfuß _________________________________________ 7

9.3 Elektrischer Anschluss _____________________________________________ 7

11. Übergabe des Gerätes _________________________________________7

KUNENDIENST UND GARANTIE.CeC& Z.+V+.` qqqĪZ`.<é<`VHCĪHB CZ%ŗ e`Z+ Brand Gerät nicht abdecken Geräteentsorgung

1.2.4 Textzeichen und Formate in dieser Dokumentation

Lesen Sie Texte neben diesem Bildzeichen sorgfältig durch. » Diese Passagen und das „»“ Symbol zeigen Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. —Passagen mit diesem „ –“ Symbol zeigen Ihnen Aufzählungen.

1.2.5 Hinweise am Gerät

Gerät nicht abdecken!

Die Maße in diesem Dokument sind in mm angegeben. Abweichende Maßeinheiten werden jeweils extra an- gegebenen.

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Wohn räumen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge- hört auch das Beachten dieser Anleitung. Bei Änderungen oder Umbauten am Gerät erlischt jegliche Gewährleistung!

2.2 Sicherheitshinweise

Betreiben Sie das Gerät nur komplett installiert und mit allen Sicherheitseinrichtungen. WARNUNG Brand Betreiben Sie das Gerät nicht ... — wenn die Räume durch Chemikalien, Staub, Gase oder Dämpfe feuer- oder explosionsgefährdet sind. — in unmittelbarer Nähe von Leitungen oder Behält- nissen, die brenn bare oder explosionsge fährdete Stoffe führen oder enthalten. — wenn im Aufstellraum Arbeiten wie Verlegen, Schleifen, Versiegeln, durchgeführt werden. — wenn mit Benzin Sprays, Bohnerwachs oder Ähn- lichem umgegangen wird. Lüften Sie den Raum vor dem Heizen ausreichend. — wenn die Mindestabstände zu angrenzenden Objektflächen wie zum Beispiel Möbel, Gardinen, Vorhänge und Textilien oder sonstige brennbaren Materialien unterschritten werden (Mindest- abstände siehe Kapitel Technische Daten). — wenn ein Gerätebauteil beschädigt ist, das Gerät heruntergefallen ist oder bereits eine Fehlfunktion vorlag. WARNUNG Verletzung Sollten Kinder oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten das Gerät bedienen, stellen Sie sicher, dass dies nur unter Aufsicht oder nach entsprechender Einweisung durch eine für ihre Sicherheit zuständige Person ge- schieht. Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen! WARNUNG Brand Auf dem Gerät oder in dessen unmittelbarer Nähe dürfen keine brennbaren, entzündbaren oder wärme- dämmenden Gegenstände oder Stoffe, wie Wäsche, Decken, Zeitschriften, Behälter mit Bohnerwachs oder Benzin, Spraydosen und dergleichen gelegt werden. WARNUNG Verbrennung Die Gehäuseoberflächen des Gerätes und die aus- tretende Luft werden bei Betrieb heiß (über 80°C)..CeC& &V`Z+V.eC& ÔCZ% qqqĪZ`.<é<`VHCĪHB VORSICHT Überhitzung Gerät nicht abdecken. Treten Sie nicht auf das Gerät.

Achten Sie bei der Verwendung des mobilen Stand- gerätes auf folgendes: — Decken Sie die Anschlussleitung nicht mit einem Teppich oder Läufer ab. Legen Sie die Anschluss- leitung außerhalb des Verkehrsweges, um zu ver- hindern dass jemand über die Leitung stürzt oder das Gerät umgeschmissen wird. — Vermeiden Sie den Einsatz eines Verlängerungs- kabels. Falls notwendig, verwenden Sie nur ein unbeschädigtes Verlängerungskabel mit ausreichendem Kabelquerschnitt für die volle Geräteleistung sowie unbeschädigte Stecker be- ziehungsweise Kupplungen und ausreichender Schutzmaßnahme. — Stellen Sie das Gerät auf eine feste Unterlage. Bei weichen Unterlagen kann das Gerät umkippen, oder die Luftöffnungen könnten blockiert werden. — Verschieben oder Tragen Sie das Gerät auf keinen Fall durch Ziehen am Netzanschlusskabel. — Wenn Sie das Gerät als Standgerät benutzten, stellen Sie es nicht in Badezimmer oder ähnlich feuchten Räumen sowie im freien auf. CE-Kennzeichnung Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt: —Richtlinie über die elektromagnetische Verträglichkeit —Niederspannungsrichtlinie

Siehe Typenschild. Das Typenschild befindet sich rechts außen am Gerät.

3. Gerätebeschreibung

Das Gerät ist ein Elektro-Direktheizgerät und kann als wand- hängendes Gerät oder alternativ als mobiles Standgerät mit montierten Standfüßen eingesetzt werden. Das Gerät eignet sich zum Beispiel als Vollheizung oder als Über- gangs- und Ergänzungsheizung für kleinere Räume wie zum Bei- spiel Hobbyraum und Gästezimmer. Die Luft im Gerät wird durch einen Heizkörper erwärmt und tritt über die natürliche Konvektion oben durch das Luftaustrittgitter aus. Durch die in der Geräteunterseite vorhandenen Öffnungen strömt kühle Raumluft nach. Nach der Wandbefestigung beziehungsweise Montage der Füße und elektrischem Anschluss mittels Netzstecker ist das Gerät be- triebsbereit.

4.1 Beschreibung der Bedienoberfläche

» Schalten Sie das Gerät über den Schalter auf der rechten Seite des Gerätes ein. » Stellen Sie über den Temperatur-Wählknopf die gewünschte Raumtemperatur stufenlos ein (Temperaturwerte siehe Kapitel Technische Daten). 26_07_31_0037 Sobald die eingestellte Raumtemperatur erreicht ist, wird diese durch zeitweises Heizen konstant auf der eingestellten Temperatur gehalten (die Heizleistung des Gerätes muss hierbei mindestens dem benötigten Wärmebedarf des Raumes entsprechen). Sind mehrere Geräte in einem Raum vorhanden, kann die Ein- stellung am Temperatur-Wählknopf an jedem Gerät unterschied- lich sein. Um bei geöffneten Fenstern einen zu hohen Stromverbrauch zu vermeiden, sollten Sie das Gerät während des Lüftens ausschalten.

» Stellen Sie den Temperatur-Wählknopf auf Rechtsanschlag. In dieser Stellung schaltet der Temperaturregler die Heizung auto- matisch ein, falls die Raumtemperatur unter die Frostschutz- temperatur absinkt..CeC& V.C.&eC&©T%<&eCqV`eC& qqqĪZ`.<é<`VHCĪHB CZ%Ñ e`Z+

4.3 Begrenzung des Temperaturreglers

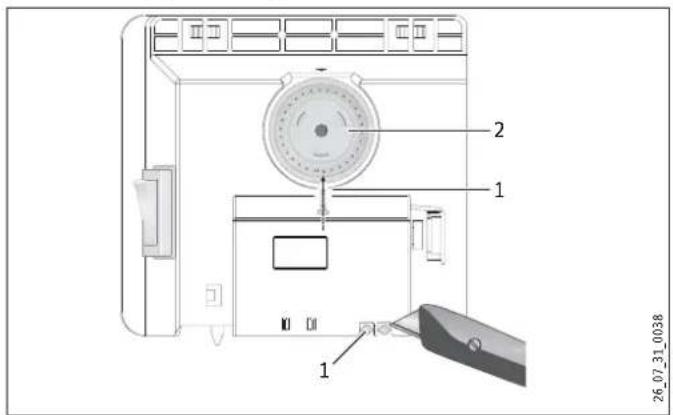

Mit den beiden an der Rückseite des Schaltgehäuses angebrachten Stiften können Sie den Temperaturregler auf eine bestimmte Ein- stellung fixieren oder den Temperatur-Einstellbereich begrenzen. » Brechen Sie die Stifte heraus. » Um die eingestellte Temperatur zu fixieren, stecken Sie einen Stift in das gegenüberliegende Loch (siehe Bild).

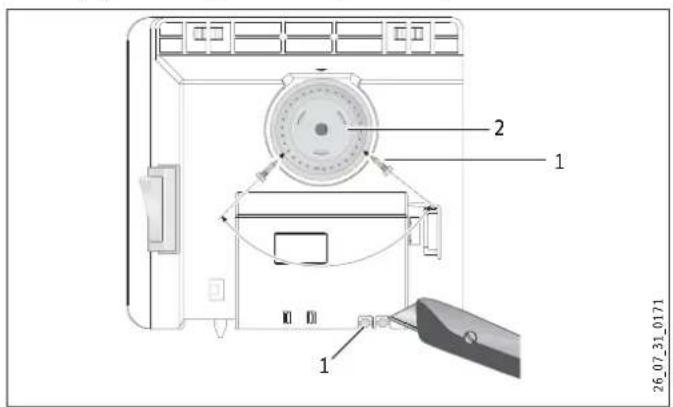

26_07_31_0038 1 Stift 2 Temperatur-Wähler » Um den Temperatur-Einstellbereich zu begrenzen, stellen Sie jeweils den Minimalwert und Maximalwert am Temperatur- Wählknopf ein, und stecken jeweils den Stift in ein etwas ver- setzt gegenüberliegendes Loch (siehe Bild). 26_07_31_0171

1 Stift 2 Temperatur-Wähler

4.4 Außerbetriebnahme

» Schalten Sie den Schalter rechts am Gerät auf AUS.

5. Reinigung, Pflege und Wartung

Sollten am Gerätegehäuse leichte bräunliche Verfärbungen auf- treten, reiben Sie diese möglichst sofort mit einem feuchten Tuch ab. Reinigen Sie das Gerät in kaltem Zustand mit gebräuchlichen Pflegemitteln. Vermeiden Sie scheuernde und ätzende Pflege- mittel. VORSICHT Brand Sprühen Sie kein Reinigungsspray in die Luftschlitze. Achten Sie darauf das keine Feuchtigkeit in das Gerät eindringt. Bei den regelmäßigen Wartungen empfehlen wir, auch die Kontroll- und Regelorgane überprüfen zu lassen. Spätestens 10 Jahre nach Erstinbetriebnahme sollten Sicherheits-, Kontroll- und Regelorgane durch den Fachhandwerker überprüft werden.

... das Gerät nicht heizt: Überprüfen Sie die eingestellte Temperatur am Gerät und die Sicherung in der Hausinstallation. Das Gerät besitzt einen Schutztemperaturregler, der bei Über- hitzung das Gerät abschaltet. Nach Beseitigung der Ursache (zum Beispiel verdeckte Luftaus- oder -eintrittsöffnung) geht das Gerät nach einer Abkühlzeit von wenigen Minuten wieder in Betrieb. Können Sie den Fehler nicht beheben, rufen Sie den Fachhand- werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer (Nr. XXXXXX - XXXX - XXXXXX) vom Typenschild mit:ōCZ% qqqĪZ`.<é<`VHCĪHB .CZ`<<`.HC Z.+V+.`

Die Wartung und Reparatur des Gerätes darf nur von einem Fach- handwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicher- heit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden. GEFAHR Stromschlag Bringen Sie das Gerät bei der Wandmontage so an, dass Schalt- und Regelvorrichtungen nicht von einer in der Badewanne oder unter der Dusche befindlichen Person berührt werden können.

VORSICHT — Bringen Sie das Wandgerät nur an einer senk- rechten, bis mindestens 85°C temperatur- beständigen Wand an. — Halten Sie die Mindestabstände zu angrenzenden Objektflächen ein (Mindestabstände siehe Kapitel Technische Daten). — Bringen Sie das Gerät nicht unmittelbar unter einer Wandsteckdose an. — Achten Sie darauf, dass das Anschlusskabel keine Geräteteile berührt.

7.2 Vorschriften, Normen und Bestimmungen

Beachten Sie alle nationalen und regionalen Vor- schriften und Bestimmungen zur Installation, Montage und Inbetriebnahme.

8. Gerätebeschreibung

—Wandhalterung (am Gerät eingehängt) —Standfüße —Sicherheitsschrauben

9.1 Montage mit Wandhalterung

9.1.1 Montage der Wandhalterung

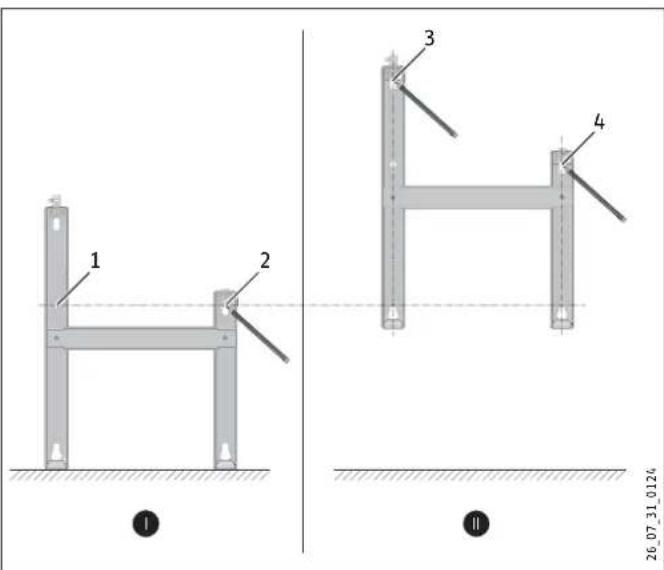

Sie können die Wandhalterung auch als Schablone zur Wand- befestigung verwenden, dies gewährleistet den notwendigen Bodenabstand. » Hängen Sie die Wandhalterung aus. » Stellen Sie die mittelpunktorientierte Wandhalterung waagerecht auf den Boden und kennzeichnen Sie die Bohrungen Punkt 1und2. » Heben Sie die Wandhalterung hoch, so dass die unteren Bohrungen in der Wandhalterung deckungsgleich mit den gerade angebrachten Kennzeichnungen an der Montagewand sind. » Kennzeichnen Sie die Bohrungen 3 und 4 an der Montagewand.DDD26_07_31_0124

» Bohren Sie an allen 4 Kennzeichnungen Löcher. Befestigen Sie die Wandhalterung mit geeigneten Materialien (Schrauben, Dübel) je nach Wandart. Mit den vertikalen Langlöchern können Sie ein Verlaufen der Befestigungsbohrung ausgleichen.

9.1.2 Montage des Gerätes

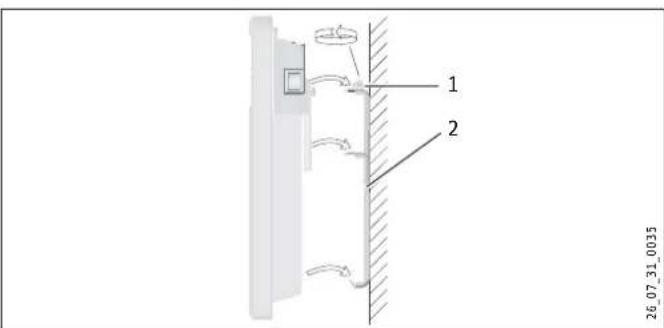

» Hängen Sie das Gerät mit den Aufnahmeschlitzen in der Geräte- rückseite gleichzeitig auf die vier Laschen der Wandhalterung. » Drücken Sie das Gerät zur Arretierung an. » Drehen Sie den Verschlussbolzen der Wandhalterung im Uhr- zeigersinn bis zum Anschlag, damit ist die Befestigung verriegelt. » Drücken Sie die Sicherungskappe auf den Verschlussbolzen, damit dieser sich nicht mehr zurückdrehen lässt. 26_07_31_0035

1 Gerät 2 Sicherungskappe 3 Verschlussbolzen

9.1.3 Demontage des Gerätes

» Lösen Sie die Sicherungskappe vom Verschlussbolzen. 26_07_31_0128

1 Gerät 2 Sicherungskappe 3 Verschlussbolzen » Lösen Sie den Verschlussbolzen der Wandhalterung entgegen dem Uhrzeigersinn. » Heben Sie das Gerät leicht an und nehmen Sie es nach vorn von der Wandhalterung ab.

9.2 Aufstellung mit Standfuß

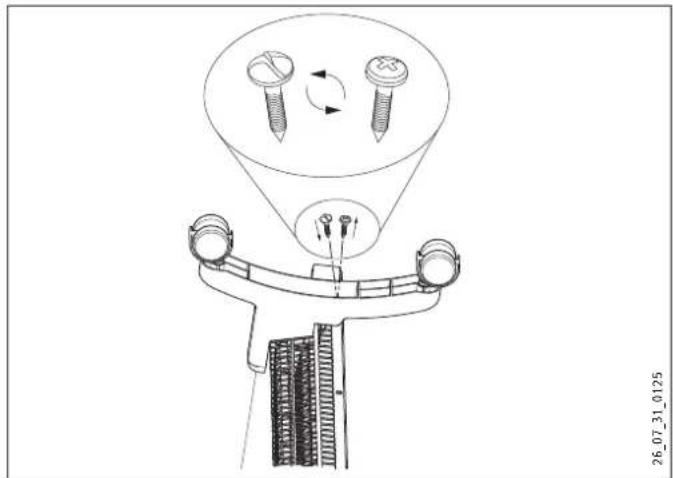

» Hängen Sie die Wandhalterung aus. » Entfernen Sie links und rechts unten am Gerät nur die beiden äußeren Schrauben. » Setzen Sie die Standfüße unten am Gerät jeweils so an, dass sich diese hinten am Gerät in die Aussparung einfügen. Schrauben Sie die Füße mit den beiliegenden Sicher- heitsschrauben fest an. 26_07_31_0125

9.3 Elektrischer Anschluss

» Achten Sie auf ausreichenden Zuleitungsquerschnitt bauseits. » Achten Sie darauf, dass im Abstand von mindestens 10 cm seit- lich vom Gerät eine Steckdose installiert ist. GEFAHR Stromschlag! Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus. GEFAHR Stromschlag! Das Gerät muss über eine Trenn strecke von mindestens 3mm allpolig vom Netz getrennt werden können. GEFAHR Stromschlag! Die Installation mit festverlegter Anschlussleitung ist nicht zulässig. Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung überein- stimmen.

10. Störungsbehebung

Die Netzanschlussleitung darf bei einem Austausch nur von einem Fachhandwerker mit Original Ersatzteilen von uns ersetzt werden.

11. Übergabe des Gerätes

Erklären Sie dem Benutzer die Funktionen des Gerätes. Machen Sie ihn besonders auf die Sicherheitshinweise aufmerksam. Über- reichen Sie dem Benutzer die Bedienungs- und Installations- anleitung.ÄCZ% qqqĪZ`.<é<`VHCĪHB .CZ`<<`.HC `+C.Z+`C

12. Technische Daten

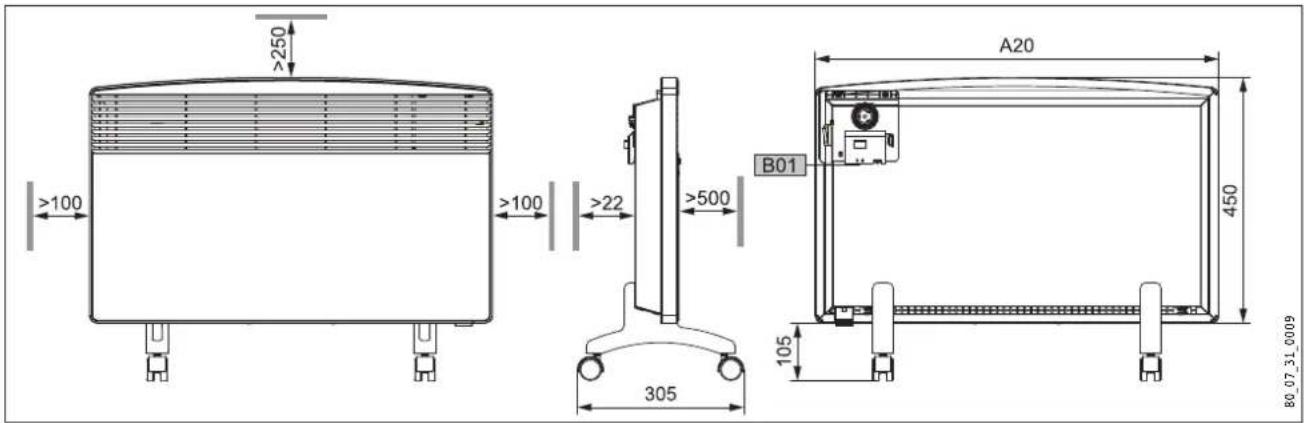

12.1 Abmaße Wandhängende Variante

Frostschutz ~ °C 6 6 6 6 6 6 6 Schutzklasse II II II II II II II Schutzart IP 24, spritzwassergeschützt
