INSTRUKCJA OBSŁUGI CNS 100 F STIEBEL ELTRON

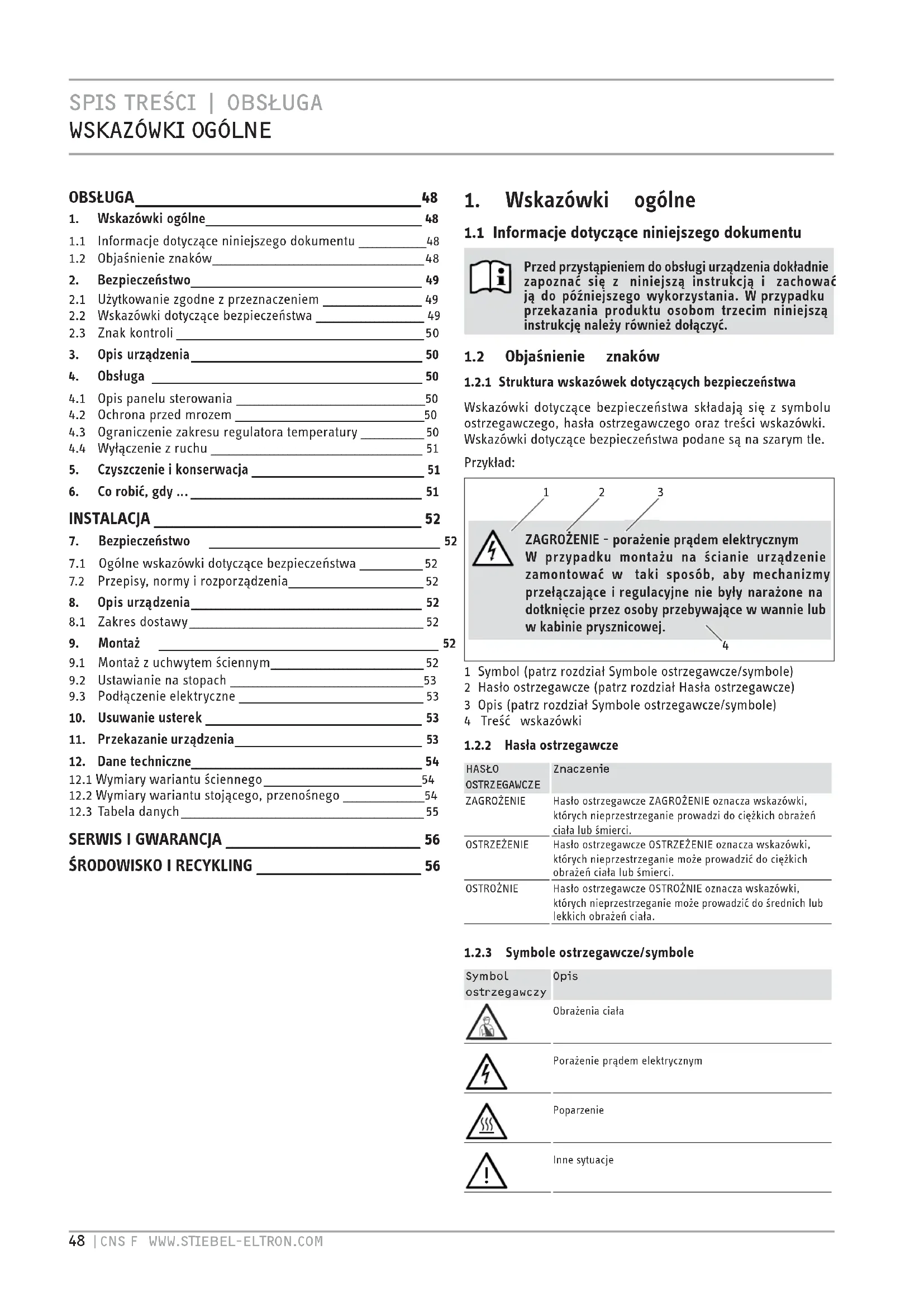

1. Wskazówki ogolne 48
   1.1 Informacja dotyczne niniejszego dokumentu 48
   1.2 Objasnienie znakow 48
2. Bezpieczentwo 49
   2.1 Uzytkowanie zgodne z przyznaczeniem 49
   2.2 Wskazowki dotyczbezpieczenstwa 49
   2.3 Znak kontrli 50
3. Opis urzadzenia 50
4. Obstuga 50
   4.1 Opis panelu sterowania 50
   4.2 Ochronaprzedmrozem 50
   4.3 Ograniczenia zakresu regulatora temperature 50
   4.4 Wyętaczenia z ruchu 51
5. Czyszczenie i konserwacja 51
6. Co robic, gdy ... 51

INSTALLACJA 52

1. Bezpieczentwo 52
   7.1 Ogólne wskazówki dotyczne bezpiecznychsta 52
   7.2 Przepisy, normy i Rozporzadzenia 52
   8.Opis urzadzenia 52
   8.1 Zakres dostawy 52
2. Montaz 52
   9.1 Montaz z uchwytem sciennym 52
   9.2 Ustawianie na stopach 53
   9.3 Podlączenia elektryczne 53
3. Usuwanie usterek 53
4. Przekazanie urzadzenia 53
5. Dane techniczne 54
   12.1 Wymiary variantu sciennego 54
   12.2 Wymiary variantu stojacego, przenosnego 54
   12.3 Tabela danych 55

SERWIS I GWARANCJA 56

SRODOWISKO I RECYKLING 56

1. Wskazówki ogolne

1.1 Informacja dotyczze niniejszego dokumentu

Przed przystapieniem do obslugi urzadzenia dokladnie zapoznac sie z niniejsza instrukcja i zachowac ja do pozniejszego wykorzystania. W przyypadu przybekazania produktu osobom trzechim niniejsza instrukcje nalezy rownie dokczyc.

1.2 Objasnienie znaków

1.2.1 Struktura wskazówek dotycznych bezpiecznejstwa

Wskazówki dotyczace bezpieczędstwa składaj z symbolism ostrzegawczego, hasla ostrzegawczego oraz tresci wskazówki. Wskazówki dotyczace bezpieczędstwa podane są na szarym tle.

Przyktag:

ZAGROZENIE - porazenie przem elektrycznym W przypadku montazu na scianie urzadzenie zamontowac w taki sposob, aby Mechanizmy przyłączenia i regulacyjne nie byty narazone na dotknięcie przy czemny przy bezyszyczne w wannie lub w kabinie prysznicowej.

4

1 Symbol (patrz Rozdziat Symbole ostrzegawcze/symbole)
2 Haslo ostrzegawcze (patrz rozdiaz Haśa ostrzegawcze)
3 Opis (patrz rozdzial Symbole ostrzegawcze/symbole)
4 Tresc wskazowki

1.2.2 Hasla ostrzegawcze

HASŁO OSTRZEGAWCZE	Znaczenia
ZAGROZNIE	Haslo ostrzegawcze ZAGROZNIE oznacza wskazówki, ktorych nieprzejstręganie prowadzi do ciązekich obrażćci—a lub smierci.
OSTRZEZNIE	Haslo ostrzegawcze OSTRZEZNIE oznacza wskazówki, ktorych nieprzejstręganie要去 prowadźć do ciązekich obrażćna)— lub smierci.
OSTROZNIE	Haslo ostrzegawcze OSTROZNIE oznacza wskazówki, ktorych nieprzejstręganie要去 prowadźć do srednich lub lekkich obrażćna)—

1.2.3 Symbole ostrzegawcze/symbole

Symbol ostrzegawczy	Opis
	Obrażeniacialea
	Porazenie prȩdom elektrycznym
	Poparzenie
	Inne sytuacje

Požar

Nie zakrywac urzadzenia

Utylizacja urzadzenia

1.2.4 Znaki w tekscie i formatowanie tekstu w niniejszej dokumentaksi

Dokladnie przyteć tekst znajdujacy sie obok tego symbolu.

Fragmenty oznaczone symbolem „»" stanowia opis czynnosci do wykonania. Wymagane czynnosci opisanse są krok po kroku. -Fragmenty oznaczone znakiem-, "stanowia wyliczenia.

1.2.5 Wskazowka na urzadzeniu

Nie zakrywać urzadzenia!

1.2.6 Jednostki miar

Wymiary w tym dokumencie podane są w milimetrach. Jesli stosowane są inné Jednostki, są one dodatkowo podane.

2. Bezpiecznebstwo

2.1 Uzytkowanie zgodne z przyznaczeniem

Urzadzenie stuzy do ogrzewania pomieszczeni mieszkalnych.

Inne zastosowanie lub uzycie wykraczajace poza obowiazujuce ustalenia traktowane jest jako niedgodne z przyznaczeniem. Do uzytkowania zgodneo z przyznaczeniem nalezy rowniez przyestrzeganie niniejszej instrukcji. Modyfikacje i przybebudowa urzadzenia powoduja utrata gwarancji!

2.2 Wskazówki dotyczne bezpieczeneistwa

Urzadzenie uzytkowac wyłacznie w stanie czatkowicie zmontowanym i ze wsysztkimi urzadzeniami zabeziepoczajczymi.

OSTRZEZENIE -pozar

Nie korzystać z urzadzenia ...

-性和性：
- jesti w pomieszczeniach zachodzi ryzyko pozarulub wybuchu wskutek obecnosci chemikaliow,pylów,gazów lub oparów.
- w bezposrednim poublizu przewodow lub pojemników, prowadzacych lub zawierajczych materiały latwopalne albo wybuchowe.
- jejli w mistręsću ustawenia urzadzenia ukradane są podlogi oraz odbywa są szlifowanie, lakierowanie.
-jezeli wykonywane sá czynnosci z uzyciem benzyny w aerozolu, fosku lub podobnych substancji. Przed wączeniem ogrzewania w wystarczajycm stopniu przyc pomieszczenie.
- jejli nie są zapewnione minimalne odstepy od powierzchni sąsiednich obiektów, na przykład od mebli, firanek, zaslon i materialów tekstylnych lub innych materiały palnych (odstepy minimalne, patrz Rozdziel Dane techniczne).
- jesti uszkodzony jest jakis element urzadzenia, urzadzenia upadlo z wysokosci lub stwierdzono nieprawidlowosc w是我的dzaianiu.

OSTRZEJEZENIE - obrażenia ciala

Ježeli urzadzenie bedzie obstugiwane przyȩ条规定ji lub osoby z ograniczonymi zdolnosciami ruchowymi, sensorycznychi lub z ograniczona poczytalnoscią, naleź upewnic sie, ze bedzie są odbywac wylacznie pod nadzorem lub po odpowiednim przyszkoleniu przyȩ osobe odpowiedzialna za bezpieczność.

Nadzorowac daneci, aby miec pewnosc, ze niewykorzystuja one urzadzenia do zabaw!

OSTRZEZENIE - pozar

Na urzadzeniu ani w然是 bezposrednim povlizu niewolno klasc zadnych przydmiotow ani materialow latwopalnych lub hamujacych ujscie ciepla, takich jak bielizna, koce, czasopisma, pojemniki z woskiem lub benzyna, puszki aerozolu itp.

OSTRZEZENIE - poparzenie

Powierzchnie obudowy urzadzenia i wylatujace powietrze Rozgrzewaja sie podczas pracy do wysokich temperatur (powyzej 80^ ).

OSTROZNIE - przyegrzanie

Nie zakrywać urzadzenia.

Nie wchodzic na urzadzenie.

Podczas korzystania z przenosnego urzadzenia stojacego przestrzegac nastepujacych zahead:

• Nie zakrywać przyłączeniowej dywanem lub chodnikiem. Przewód przyłączeniowy uloźyc poza szlakami komunikacynjymi, aby zapobiec potkniȩciu są osob o przyȩwód lub przyȩroceni się urzadzenia.

• Unikać stosowania przyȩdźacza. W razie koniecznosci zastosowej sprawny przyȩdźacź kablem o wystarczajacym przyȩkroju, odpowiedni do pełnégo zakresu mocy urzadzenia oraz sprawne wtyczki lub zącza oraz odpowiednie zabweptieczenia.

-Urzadzenie ustawiać na twardym podlozu. Na miękkim podlozu urzadzenia są przywrotoc i lub otwory powietrzne moga zostac zablokowane.

• Nie przesuwac i nie przenosic urzadzenia, pociagajac za sieciowy kabel przyjaceniowy.

Oznaczenia CE

Oznaczenia CE zapewnia, ze urzadzenia spelnilia wszystkie podstawowe wymogi:

-Dyrektywy dotyczzej kompatybilnosci elektromagnetycznej,

-Dyrektywy niskonapięciowej.

2.3 Znak kontroli

Patrz tabliczka znamionowa.

Tabliczka znamionowa znajduje sie z prawej strony na zewnatrix urzadzenia.

3. Opis urzadzenia

Urzadzenia peñni role elektryczné ogrzewacza konwekcyjnégo i besoin byc eksploatowane jako urzadzenia wisȩzć lub jako przenosne urzadzenia stojȩz z zamontowanymi stopAMI.

Urzadzenie maybe uzytkowane np. jakoogrzewanie wylicznelub jakoogrzewanie przyjecciowe i uzupelniajace w matychpomieszczeniach, np. w gabiniecie lub pokoju gościnnym.

Powietrze w urzadzeniu jest nagrzewane przy grzalic i wydostaje sie przy kratkę wylotu powietrza przy zjawisku konwekcji naturalnej. Chiodne powietrze z otoczenia wplywa do urzadzenia przy otwory znajdujece sie na spodzie.

Urzadzenie jest gotowe do pracy po zamontowani na scianie lub po montazu stopi podlaczeniu do instalacji elektrycznej za pomocag wtyczki sieciowej.

4. Obluga

4.1 Opis panelu sterowania

Włączycz urzadzenia węcznikiem po sprawej stronie urzadzenia.

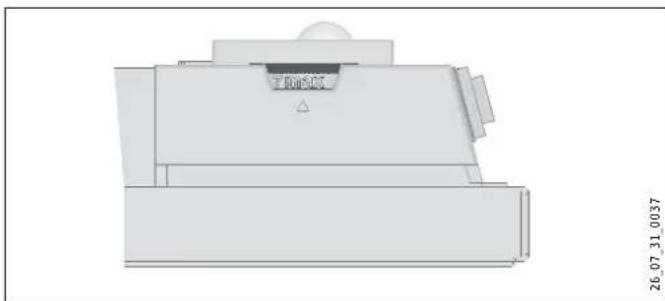

Ustawic plynnie zadana temperature pomieszczenia za pomocagPokretta wyboru temperature (wartosci temperatury patrzrozdzial Dane techniczne).

Po osiagnieciu nastawionej temperatury pomieszczenia temperatura jest utrzmywana stale na zdanym poziomie poprzej okresowe grzanie (moc grzewcza urzadzenia musi przy tym odpowiadc przyznajmniej wymaganemu zapotrzebowaniu pomieszczenia na ciepo).

Jesli w Jednym pomieszczeniu wykorzystwyanych jest kilda urzadzen, za pomocag Pokretha wyboru temperatury na kazdym urzadzeniu moza nastawic rozn temperature.

Aby uniknac zbyt duzego zuzycia pradu przy owartych oknach, przy Rozpoczeciem wietrzenia pomieszczenia nalezy wyłaczyc urzadzenia.

4.2 Ochrona przed mrozem

» ObrćićPokretlo wyboru temperature do oporu w prawo. Przy tym ustawieniu regulator temperature automatycznie węcza ogrzewanie, gdy temperatura w pomieszczeniu spadnie poniȩj temperatury zabeźpieczajść przyd zamarznychem.

4.3 Ograniczenia zakresu regulatora temperature

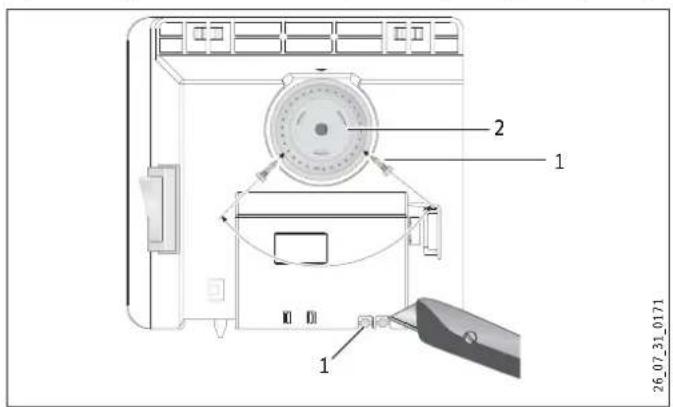

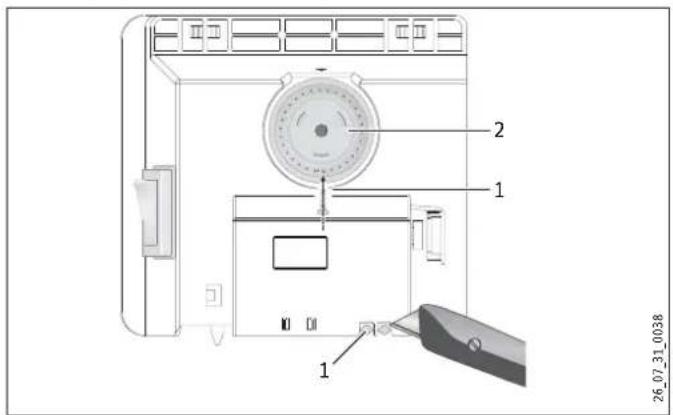

Za pomocagobukofkowznajdujacych sieztytu skrzynki sterownikcej mozna na state ustawic regulator temperature wokreslonym pofozeniu lub ograniczyc zakres nastaw temperatury.

Wytamać kôtki.

Aby utrzymac ustawiona temperature na state, wtozyc koek w otwor po przeciwnj stronie (patrz rysunek).

1 KoTek
2 Pokretto wyboru temperature

Aby ograniczyc zakres nastaw temperatury, ustawic wartosc minimalna i maksymalna za pomocaPokretla wyboru temperaturei w obu przypadkach wtozyc kotek w otwor po przyceiwnej stronie z niewielkim przesunieciem (patrz rysnek).

1 Kofek
2 Pokretto wyboru temperature

4.4 Wylaczenie z ruchu

Ustawic wącznik z praweji strony urzadzenia w połozeniu WYt.

5. Czyszczenie i konserwacja

Ježeli na obudowie urzadzenia wystapić lekke prunebarwienia koloru brazowego, zetrć je moziwie najszybciej przy uzyciu wilgotnej szmatki. Urzadzenia czysić w stanie wychłodzonym przy uzyciu standardowych srodków do czyszczenia. Unikać zracych srodków czyszcząchy o wlasciwośćciachSciernych.

OSTROZNIE - pozar

Do otworu wentylacyjngo nie pryssc srodka do czyszczenia w aerozolu.

Uwazac,aby do urzadzenia nie przyedostafa sie wilgoc.

Podczas regularnych konserwacci zaleca sie ronneniez zlecenie kontrli elementow kontrolnych i regulacyjnych. Najpożniaje po uplywie 10 lat od pierwszego uruchomienia nalezy zleci spezialiscekie kontrole elementow bezpieczenstwa, kontrolnych i regulacyjnych.

6. Co robić, gdy ...

... urzadzenie nie grzeje:

Sprawdzić temperature ustawiona na urzadzeniu oraz bezpiecznik w instalacji domowej.

Urzadzenia wyposzazone jest w ochronny regulator temperatury, ktory wyłacza urzadzenia w razie przyegrzania. Po usunieciu przyczyny (np. zakryty otwor ywlotu lub wlotu powietrza) urzadzenia wącza sie ponownie po upływie kilku minut potrzebnych na schłodzenia.

Jesli nie maya usunac uterki, nalezy wezwac spezialiste. W celu usprawnienia i skrocenia czasu udzielenia pomocy, podac spezialisce numer (nr XXXXX - XXXX - XXXXXX) z tabliczk znamionowej:

7. Bezpieczneistwo

Konserwacja i naprawa urzadzenia moga byc wykonywane wyłacznie przyez SPECIALIST.

7.1 Ogólne wskazówki dotyczne bezpieczność

Producent zapewnia prawidowej dzialanie i bezpieczentwo pracy tylko w przypadku uzywania oryginalnych akcesiorow przyeznaczonych do tego urzadzenia oraz oryginalnych czeci zamiennych.

ZAGROZENIE - porazenie pradem elektrycznym

W przypadku montazu na scianie urzadzenie zamontowac w taki sposob, aby mechanizmy przyȩczajace i regulacyjne nie byly narażone na dotkniecie przyez osoby przybeywajace w wannie lub w kabinie prysznicowej.

Jesli urzadzenie bedzie wykorzystwyane jako urzadzenie stojace, nie nalezy ustawiaic go wlatienkach lub podobnych, wilgotnych pomieszczeniach.

OSTROZNIE

-Urzadzenie wiszace montowac tylko na pionowej scianie odpornej na temperature co najmiej 80^
Zachowac odstepy minimalne od powierzchni sasiednich obiektow (odstepny minimalne patrz rozdiazl Dane technicznne).
- Nie montowac urzadzenia bezposrednio pod sciennym gniazkiem elektrycznym.
Zwrociu wage na to,aby kabel przyaczeniowy nie stykal sie z zadnymi elementami urzadzenia.

7.2 Przepisy, normy i Rozporzadzenia

Nalezy przystrzegać wszystkich krajowych i lokalnych przysepów oraz Rozporzadzen.

Przestręgac Rozporzadzen budowlanych i przypeśw dotycznych budowy garazu obłowiazujych w danyl'm kraju.

8. Opis urzadzenia

8.1 Zakres dostawy

-Uchwyt scienny (zawieszony na urzadzeniu)
-Stopy
-Śruby zabeźpieczajace

9. Montaz

9.1 Montaz z uchwytem sciennym

9.1.1 Montaz uchwytu sciennego

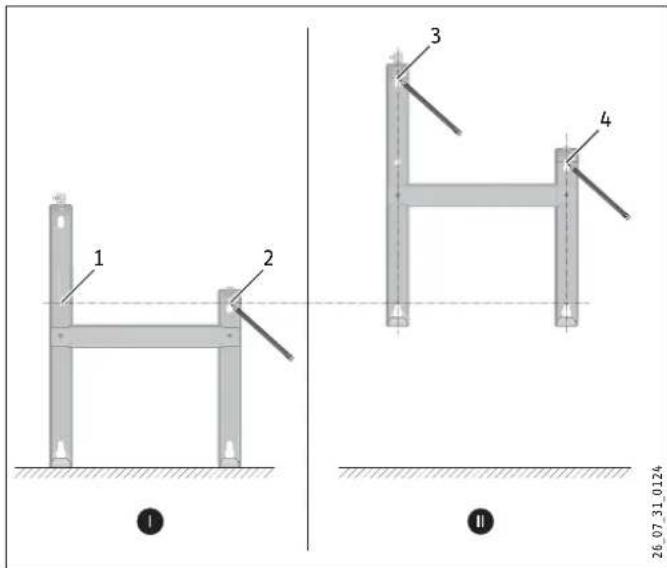

Uchwyt sciennyUNCTA rowniez wykorzystac jako szablon do montazu sciennego. Pozwoli to zachowac niezbedy odstep od podtogi.

» Odczepić uchwyt scienny.

Ustawic uchwyt scienny poziomo na podłodze i zaznaczy otwory w punkcie 1 i 2.
Przesunac uchwyt scienny w gore,aby dolne otwory w uchwyciePokrywaTy sie znaniesionymi w linii prostej oznaczeniami na scianie montaizowej.
» Zaznaczyc otwory 3 i 4 na scianie montażowej.

Wywiercić otwory we wszystkich 4 oznaczonych punktach. Zamontowac uchwyt scienny za pomocą odpowiednich elementów (s Ruby, koiki), zaleźnie od rodzaju sciany. Pionowe otwory wzdłużne pozwalaja wyrownic rożnice połozenia otworów mocujacych.

9.1.2 Montaz urzadzenia

» Zawiesić urzadzenie na szczelinach montażowych znajdujacych sie z tytu urzadzenia równoczesnie na czterech zaczepach na uchwycie sciennym.
Docisnac urzadzenie w celu zablokowania.
» Obróci trzpień zamykajacy uchwytu sciennego do oporu zgodnia z kierunkiem ruchu wskazowej zegara, aby mocowanie zablokowało sie.
» ZałozycPokrywewochronna na trzpieñ zamykajcy, tak aby go zablokowac i uniemoziwić obracanie.

1 Trzpien zamykajacy
2 Uchwyt scienny

1 Urzadzenie
2 Pokrywa ochronna
3 Trzpien zamykajacy

9.1.3 Demontaz urzadzenia

»ZdjäcPokrywO ochronn z trzpienia zamykajacego.

1 Urzadzenie
2 Pokrywa ochronna
3 Trzpien zamykajacy

Poluzowac trzpien zamykajcy nauchwycie sciennym.
Uniec nieco urzadzenie i zdjae do przodu z uchwytu sciennego.

9.2 Ustawianie na stopach

» Odczepić uchwyt scienny.

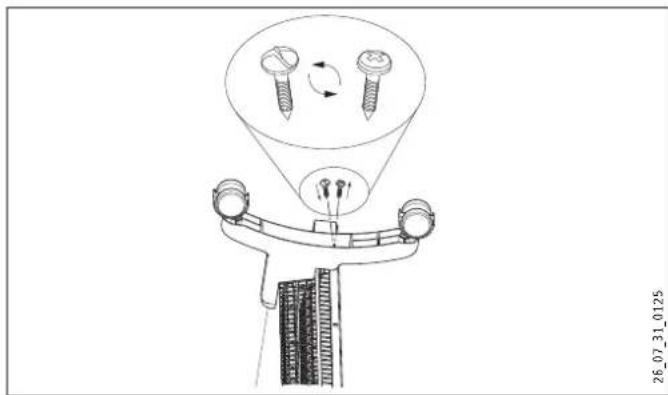

» Usunac na dole z urzadzenia jodynie oydwie, zewnetrne s Ruby.
» Zalozyc stopy na dole urzadzenia w taki sposob, aby zostaly umieszczone z tyfu urzadzenia w wycieciach.
Przykrecic stopy za pomocu usuniptych srb.

9.3 Podlącenie elektryczne

» Do obowiżkowski instalatora naleź odpowiedni dobór przyzekroju przyzewodu zasilajćego.
»Zwrociu wage,aby w odlegosto co najmiej 10 cm z boku urzadzenia bylo zainstalowane gniazdko sieciowe.

Przewod sieciowy要去y wymieniany wyłacznie przy spezialiste na oryginalna czesc zamienna z naszego zakladu.

11. Przekazanie urzadzenia

Objasnic uzytkownikowski spośb dziatania urzadzenia. Zwrocić jejoo uwage szcęgólnie na wskazówki dotyczace bezpieczenstwa. Przekazać instrukcje obstugi i instalacji.

12. Dane techniczne

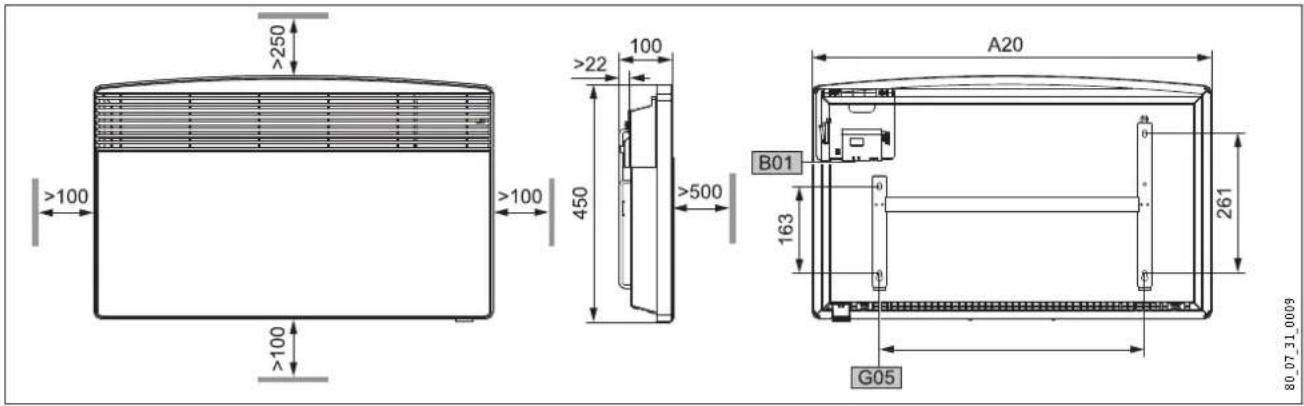

12.1 Wymiary variantu sciennego

A10	Urzadzenie	Wysokość	CNS 75 F	CNS 100 F	CNS 125 F	CNS 150 F	CNS 175 F	CNS 200 F	CNS 250 F
			mm	450
A20	Urzadzenie	Szerokość	mm	445	445	590	590	740	740	890
A30	Urzadzenie	Głowobokość	mm				100
A50	Urzadzenie	Min. odstep u gory	mm				250
A51	Urzadzenie	Min. odstep na dole	mm				100
A52	Urzadzenie	Min. odstep z prawej strony	mm				100
A53	Urzadzenie	Min. odstep z lewej strony	mm				100
A54	Urzadzenie	Min. odstep z przyodu	mm				500
A55	Urzadzenie	Min. odstep z tylu	mm				22
B01	Poprowadzenia	przewodów elektrycznych
G05	UchwytScienny	Odleglość między otworami	mm	195	195	343	343	491	491	639

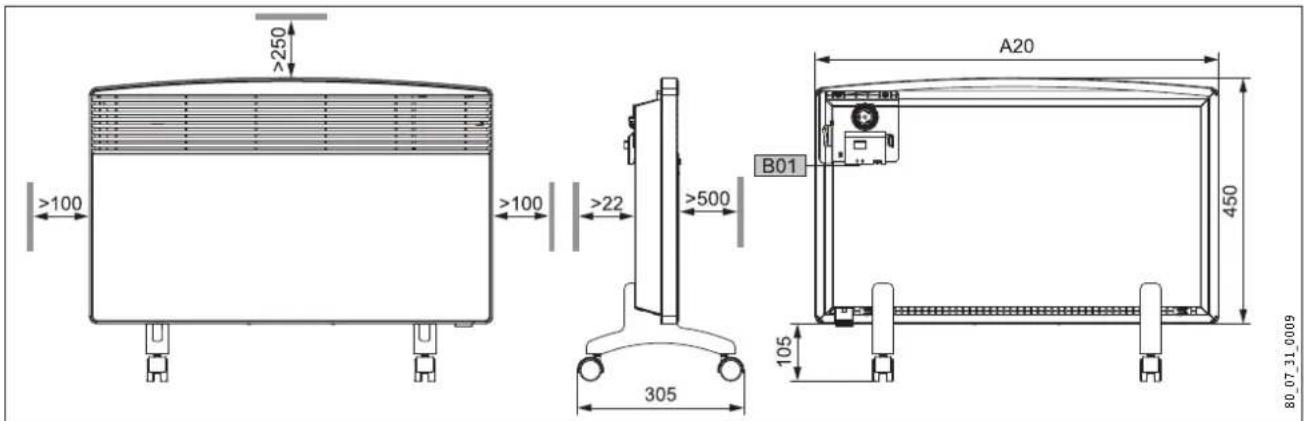

12.2 Wymiary variantu stojacego, przenosnégo

A10	Urzadzenie	Wysokość	CNS 75 F	CNS 100 F	CNS 125 F	CNS 150 F	CNS 175 F	CNS 200 F	CNS 250 F
			mm	450
A13	Urzadzenie	Höhe Stellfüße	mm	105
A20	Urzadzenie	Szerokość	mm	445	445	590	590	740	740
A30	Urzadzenie	Głębokość	mm	305
A50	Urzadzenie	Min. odstep u gory	mm	250
A52	Urzadzenie	Min. odstep z prawej strony	mm	100
A53	Urzadzenie	Min. odstep z lewej strony	mm	100
A54	Urzadzenie	Min. odstep z przyodu	mm	500
A55	Urzadzenie	Min. odstep z tyło	mm	22
B01	Poprowadzenia	przewodów elektrycznych

12.3 Tabela danych

Model
Typ		CNS 75 F	CNS 100 F	CNS 125 F	CNS 150 F	CNS 175 F	CNS 200 F	CNS 250 F
Numer katalogowy		229789	229790	229791	229792	229793	229794	229795
Parametry techniczne
Moc	kW	0,75	1,0	1,25	1,5	1,75	2,0	2,5
Przyȩcze elektryczne		1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V
Zakres ustawiecńtemperaturey	~ °C	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30	6 ... 30
Ochrona przydzyczne	~ °C	6	6	6	6	6	6	6
Klasa ochrony		II	II	II	II	II	II	II
Stopień ochronyIP 24, ochrana
przeciwbrygzowa		x	x	x	x	x	x	x
Wymiary i masy
Masa	kg	4,6	4,6	6,0	6,0	7,2	7,2	8,4

Gwarancja

Gwarancja obejmuje tylko obszar kraju w którym urzadzenie zostalo zakupione. Naprawy gwarancjne nalezy zglaszać do zakładu serwisowego wymienionego w karcie gwarancjnej.

uprawnionego Instalatora.

Producent Nie bierze odpwiedzialnosci za uszkodzenia urzadzen winikle z montazu /lub uzytkowania

niezgodnego z niniejsza instrucja montazu i obstugi.

Środowisko naturale i przytetwarzanie

Prosimy o wspolprace w zakresie przystrzegania zasad ochrny srodowiska. W tym celu nalezy usunan opakowanie zgodnie zobowiazujacymi krajowo przypisami o przerobce odpadkow.
