GEBRUIKSAANWIJZING M320600 ADE

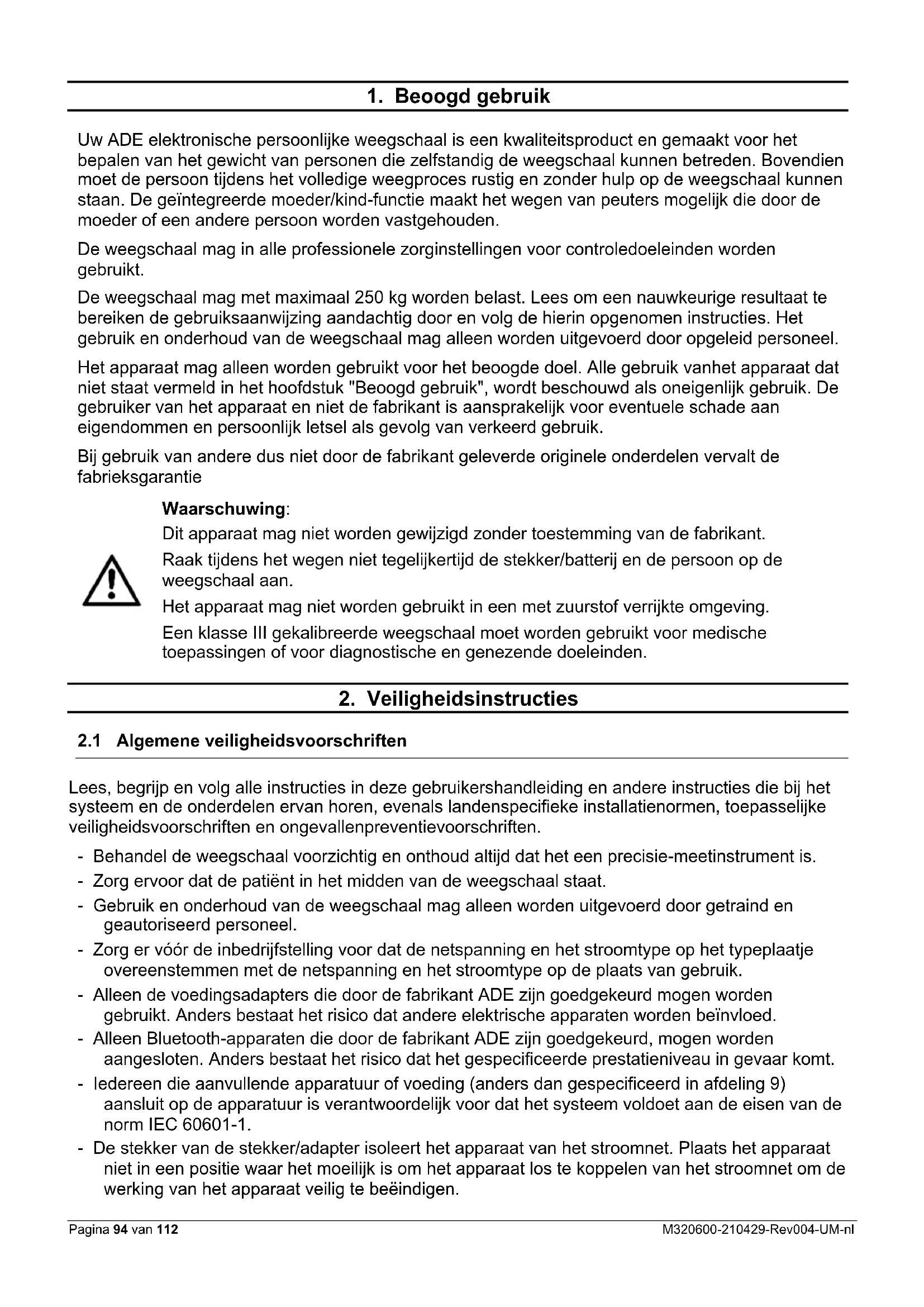

Uw ADE elektronische persoonlijke weegschaal is een kwaliteitsproduct en gemaakt voor het bepalen van het gewicht van personen die zelfstandig de weegschaal kunnen betreden. Bovendien moet de persoon tijdens het volledige weegproces rustig en zonder hulp op de weegschaal kunnen staan. De geïntegreerde moeder/kind-functie maakt het wegen van peuters mogelijk die door de moeder of een andere persoon worden vastgehouden. De weegschaal mag in alle professionele zorginstellingen voor controledoeleinden worden gebruikt. De weegschaal mag met maximaal 250 kg worden belast. Lees om een nauwkeurige resultaat te bereiken de gebruiksaanwijzing aandachtig door en volg de hierin opgenomen instructies. Het gebruik en onderhoud van de weegschaal mag alleen worden uitgevoerd door opgeleid personeel. Het apparaat mag alleen worden gebruikt voor het beoogde doel. Alle gebruik vanhet apparaat dat niet staat vermeld in het hoofdstuk "Beoogd gebruik", wordt beschouwd als oneigenlijk gebruik. De gebruiker van het apparaat en niet de fabrikant is aansprakelijk voor eventuele schade aan eigendommen en persoonlijk letsel als gevolg van verkeerd gebruik. Bij gebruik van andere dus niet door de fabrikant geleverde originele onderdelen vervalt de fabrieksgarantie

Waarschuwing: Dit apparaat mag niet worden gewijzigd zonder toestemming van de fabrikant. Raak tijdens het wegen niet tegelijkertijd de stekker/batterij en de persoon op de weegschaal aan. Het apparaat mag niet worden gebruikt in een met zuurstof verrijkte omgeving. Een klasse III gekalibreerde weegschaal moet worden gebruikt voor medische toepassingen of voor diagnostische en genezende doeleinden.

2. Veiligheidsinstructies

2.1 Algemene veiligheidsvoorschriften

Lees, begrijp en volg alle instructies in deze gebruikershandleiding en andere instructies die bij het systeem en de onderdelen ervan horen, evenals landenspecifieke installatienormen, toepasselijke veiligheidsvoorschriften en ongevallenpreventievoorschriften. - Behandel de weegschaal voorzichtig en onthoud altijd dat het een precisie-meetinstrument is. - Zorg ervoor dat de patiënt in het midden van de weegschaal staat. - Gebruik en onderhoud van de weegschaal mag alleen worden uitgevoerd door getraind en geautoriseerd personeel. - Zorg er vóór de inbedrijfstelling voor dat de netspanning en het stroomtype op het typeplaatje overeenstemmen met de netspanning en het stroomtype op de plaats van gebruik. - Alleen de voedingsadapters die door de fabrikant ADE zijn goedgekeurd mogen worden gebruikt. Anders bestaat het risico dat andere elektrische apparaten worden beïnvloed. - Alleen Bluetooth-apparaten die door de fabrikant ADE zijn goedgekeurd, mogen worden aangesloten. Anders bestaat het risico dat het gespecificeerde prestatieniveau in gevaar komt. - Iedereen die aanvullende apparatuur of voeding (anders dan gespecificeerd in afdeling 9) aansluit op de apparatuur is verantwoordelijk voor dat het systeem voldoet aan de eisen van de norm IEC 60601-1. - De stekker van de stekker/adapter isoleert het apparaat van het stroomnet. Plaats het apparaat niet in een positie waar het moeilijk is om het apparaat los te koppelen van het stroomnet om de werking van het apparaat veilig te beëindigen.M320600-210429-Rev004-UM-nl Pagina 95 van 112 - Leg de aansluitkabel tussen weegschaal en netaansluiting zodanig dat deze geen struikelgevaar veroorzaakt. - Leg de verbindingskabel tussen weegschaal en netaansluiting zodanig dat deze geen verstikkingsgevaar veroorzaakt. - Schuif de weegschaal nooit heen en weer op de standplaats, omdat dit de weegcellen kan beschadigen. - Gebruik het apparaat alleen binnen de toegestane omgevingscondities. - Stel de weegschaal niet bloot aan hoge temperaturen, of dit nu te wijten is aan aangrenzende apparaten of zonnestralen. Het LCD-display zou daaronder kunnen lijden. - Gebruik de weegschaal bij constante omgevingstemperaturen en vermijd het gebruik in tocht, anders kunnen de meetresultaten worden beïnvloed. - Na opslag onder extreme omstandigheden minimaal 30 min. nodig totdat de weegschaal is geacclimatiseerd en gereed is voor gebruik. - Plaats de weegschaal zo mogelijk uit de buurt van andere apparaten of bronnen die elektromagnetische of andere storingen genereren, omdat deze de meetresultaten kunnen beïnvloeden. - Gebruik alleen goedgekeurde accessoires en randapparatuur. - Koppel de voedingsadapter los van het lichtnet voordat u het apparaat schoonmaakt. - Dompel het apparaat niet onder in water of andere vloeistoffen. - Als de weegschaal lange tijd niet wordt gebruikt, moet deze worden schoongemaakt en bewaard in een beschermende folie. De toevoeging van een droogmiddel is wenselijk. - Verwijder de batterijen als u de weegschaal gedurende langere tijd niet gebruikt. - Als u problemen hebt met dit apparaat, zoals het instellen, onderhouden of gebruiken, neem dan contact op met de geautoriseerde klantenservice. Open of repareer het apparaat niet zelf. - Meld geautoriseerde klantenservice bij onverwachte bediening of gebeurtenissen. Gebruik de weegschaal NIET: - als de voedingsadapter is beschadigd; - als de voedingsadapter niet werkt; - als het batterijvak onnatuurlijk uitpuilt; - na lange bewaring in een vochtige omgeving. Neem in deze gevallen contact op met de geautoriseerde klantendienst.Pagina 96 van 112 M320600-210429-Rev004-UM-nl

2.2 Veiligheidssymbolen

Symbool Betekenis Symbool Betekenis Uit de buurt houden van baby's en peuters! Niet over het hoofd trekken! Er is verstikkingsgevaar! Batterijen/accu's zijn geen speelgoed. Er is verstikkingsgevaar! Let op de juiste polariteit. Er is explosiegevaar! Werp batterijen/accu's niet in het vuur. Er is explosiegevaar! Beschadig batterijen/accu's niet. Er is explosiegevaar! Beschadig batterijen/accu's niet. Er is explosiegevaar! Houd het apparaat buiten het bereik van kinderen/dieren om inademing of inslikken van kleine onderdelen te voorkomen. Als u allergisch bent voor plastic/rubber, gebruik dit apparaat dan niet.M320600-210429-Rev004-UM-nl Pagina 97 van 112

Controleer de levering onmiddellijk na ontvangst van de weegschaal op volledigheid: - Weegschaal - 4 stelvoeten - 4 x 1,5 volt AA-batterijen - Gebruiksaanwijzing door Verklaring van overeenstemming

Uitsparing voor stelpoten

Eenheden- keuzeschakelaarPagina 98 van 112 M320600-210429-Rev004-UM-nl

4.1 Benaming en functies van de toetsen

Functie AAN/UIT Multifunctionele toets: : De tweede functie van deze toets is het inschakelen van de weegschaal. Turning: Tijdens het gebruik wordt deze toets gebruikt om de weergegeven waarden om te wisselen. : Met deze toets verlaagt u de lichaamslengte bij de BMI-functie.

TARRA Tara-toets: Activeert de Tara-functie. HOUD Multifunctionele toets: ENTER: Met deze toets bevestigt u de lichaamslengte bij de BMI- functie. HOLD: Activeert de automatische Hold-functie. BMI Multifunctionele toets: BMI: Druk voordat u op de weegschaal gaat staan op de toets om de BMI-berekening op te roepen : Met deze toets verhoogt u de lichaamslengte bij de BMI-functie.

M/C Moeder/kind-toets: Activeert de moeder/kind-functie.

Moeder/Kind-functie: Het teken verschijnt wanneer de moeder/kind-functie is geactiveerd. “BMI” BMI-functie: Het teken verschijnt wanneer de BMI-functie is geactiveerd. “Hold” Hold-functie: Het teken verschijnt wanneer de Hold-functie is geactiveerd. “Net” Tara-functie: Het teken verschijnt wanneer de Tara-functie is geactiveerd. Het display toont het nettogewicht. Moeder/Kind-functie: Het teken verschijnt wanneer het nettogewicht van het kind wordt weergegeven. >0< De weegschaal staat in de nulpositie.

Het resultaat van het wegen is stabiel. “kg/lb” Berekend gewicht in kilogram (kg). “cm” Lengte van de patiënt in cm, bij BMI-functieM320600-210429-Rev004-UM-nl Pagina 99 van 112

5. Inbedrijfstelling van de weegschaal

Neem de weegschaal voorzichtig uit de verpakking en verwijder alle verpakkingsmaterialen. Draai de weegschaal om en schroef de 4 stelpoten in de daarvoor bedoelde schroefdraden aan de onderkant van de weegschaal. Plaats de 4 meegeleverde 1,5 V AA-batterijen in het batterijvak. Let bij het plaatsen van de batterijen op de juiste polariteit (zoals aangegeven in het batterijvak) en let erop dat de isolatie van de batterijen onbeschadigd is. Sluit voor netspanning de optionele voedingsadapter aan op de netaansluiting. Schakel de weegschaal in met de hoofdschakelaar. De weegschaal is nu klaar voor gebruik. Plaats de weegschaal op een vlak, stabiel oppervlak. Lijn de weegschaal uit met behulp van de stelpoten. Zorg ervoor dat de luchtbel van de waterpas in het midden van de zwarte rand is gecentreerd.

Controleer de horizontale positie van de weegschaal na elke verplaatsing!

De mechanische krachten die op de weegschaal werken, worden door load cells omgezet in meetbare en evalueerbare elektrische signalen. Het weegresultaat wordt continu weergegeven.

7. Gebruik van de weegschaal

7.1 Starten van de weegschaal

7.1.1 Hoofdschakelaar

De hoofdschakelaar aan de onderzijde van de weegschaal moet zijn ingeschakeld. De schakelaar dient uitsluitend als transportbeveiliging voor de weegschaal.

7.1.2 Met de toetsen

Druk kort op de AAN/UIT-knop om de weegschaal in te schakelen. Na een korte functietest geeft de weegschaal "0,00 kg" en het symbool >0< weer. De weegschaal is nu klaar voor gebruik. De weegschaal start automatisch met de laatst gebruikte functie. Wanneer ze voor het eerst wordt gebruikt, start de weegschaal automatisch in de Hold-functie.

7.1.3 Tikken on te starten

Belast het weegplateau van de weegschaal kort, door er kort met uw voet op te "tikken". Wanneer correct uitgevoerd, volgt een korte functionele test, aan het einde hiervan geeft de weegschaal "0,00 kg" en het symbool >0< weer. De weegschaal is klaar voor gebruik.

7.2 Uitschakelen van de weegschaal

7.2.1 Automatisch uitschakelen

De weegschaal schakelt zichzelf in de batterijmodus na 90 seconden en op netspanning na 7 minuten automatisch uit.Pagina 100 van 112 M320600-210429-Rev004-UM-nl

7.2.2 Met de toetsen

Houd de AAN/UIT-knop ongeveer 2 seconden ingedrukt om de weegschaal uit te schakelen. De weegschaal slaat automatisch de laatst gebruikte instelling op.

7.3 Op de juist manier wegen

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Sta zo kalm mogelijk op het weegplatform. Het gewicht kan direct na stilstand worden afgelezen.

Om van display te wisselen, drukt u kort op de AAN/UIT-knop (<1 seconde).

7.5 Moeder/Kind-functie

Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Druk op de M/C-toets. Het symbool M/C verschijnt op het display. Sta zo kalm mogelijk op de weegschaal. De weegschaal slaat het gewicht op en geeft "0,00 kg" weer. Bovendien verschijnt het symbool Net. Bij het ontlasten van de weegschaal wordt het eigen gewicht negatief weergegeven. Neem nu een kind op uw arm en belast de weegschaal opnieuw. Het gewicht wordt automatisch gestabiliseerd en het gewicht van het kind wordt weergegeven. Bij het ontlasten van de weegschaal wordt het gewicht knipperend weegegeven met het symbool Hold.

Met de Hold-functie (automatische Hold-functie) wordt het gewicht nog steeds weergegeven als de weegschaal niet langer wordt belast. Bij het eerste gebruik start de weegschaal automatisch in de Hold-functie. Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Begin met het weegproces. Om het bepaalde gewicht permanent in het display weer te geven, drukt u kort op de Hold-knop. Op het display wordt het symbool Hold weergegeven. Het opgeslagen gewicht wordt knipperend weergegeven. Het gewicht blijft gedurende 90 seconden in het display staan nadat de weegschaal is ontlast. Om de Hold-functie te verlaten, drukt u nogmaals op de HOLD-knop.

De Tara-functie houdt geen rekening met extra gewicht dat op de weegschaal wordt geplaatst. Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Plaats het extra gewicht op de weegschaal en druk kort op de Tara- toets. Het display knippert tijdelijk en geeft dan "0,00 kg" weer. Het symbool Net licht op in het display. Neem nu het extra gewicht van de weegschaal. Het buiten beschouwing blijvende gewicht wordt weergegeven als een negatieve waarde. Ga met het extra gewicht (bijvoorbeeld kleding) op de weegschaal staan. De weegschaal bepaalt het gewicht van de te wegen persoon zonder het extra gewicht. U kunt de weegschaal nu zo vaak gebruiken als u wilt; de opgeslagen waarde wordt altijd afgetrokken, zolang de weegschaal niet wordt uitgeschakeld. Om de Tara-functie te verlaten, drukt u opnieuw op de Tara-toets.M320600-210429-Rev004-UM-nl Pagina 101 van 112

De body mass index is de verhouding tussen de lichaamsmassa en de grootte. Het BMI is een wereldwijd geaccepteerde maat - ook van de WHO (Wereldgezondheidsorganisatie) - en helpt om de voedingsstatus te beoordelen en beoordeelt met deze waarde eveneens de gezondheidstoestand van een persoon. Het resultaat is een tolerantiewaarde. Berekening van de BMI-waarde:

Vergelijk de bepaalde waarde met de waarde die wordt gebruikt door de WHO. Om de body mass index te bepalen, hebt u de lengte van de te wegen persoon nodig. Schakel de weegschaal in zonder belasting. Wacht tot de weegschaal "0,00 kg" en het symbool >0< in het display weergeeft. Druk kort op de BMI-toets. Stel de lengte van de te wegen persoon in centimeters in. De aanduiding knippert aan de rechter bovenrand van het display. Druk kort op de BMI-toets om de waarde te verhogen. Druk kort op de AAN/UIT-toets om de waarde te verlagen. Voor invoer drukt u kort op de Hold-knop. Begin nu met het weegproces. Bij stilstand begint het display te knipperen. U kan de weegschaal nu ontlasten. De BMI-waarde kan in de linker bovenrand van het display worden afgelezen. Om de BMI-modus te verlaten, drukt u op de Tara- toets.

De pieptoon is standaard uitgeschakeld. Indien gewenst kunt u de functie activeren. Vraag naar de uitgebreide instructies. Indien geactiveerd, een pieptoon klinkt wanneer… …de weegschaal is overbelast. …de weegschaal is onderbelast. …een toets is ingedrukt.

De (optionele) Bluetooth-module is in de fabriek uitgeschakeld. Informatie over het activeren en instellen van de Bluetooth-interface en over het koppelen met andere apparaten zal pas worden bekendgemaakt wanneer door het ADE goedgekeurde Bluetooth-apparaten beschikbaar zijn.Pagina 102 van 112 M320600-210429-Rev004-UM-nl

8. Verzorging en onderhoud

Reinig het apparaat indien nodig. Haal de stekker uit het stopcontact voordat u de weegschaal reinigt. Gebruik voor het reinigen alleen een vochtige doek of een gewoon desinfectiemiddel. Gebruik geen agressieve vloeibare reinigingsmiddelen, schurende of zure reinigingsmiddelen. Zorg ervoor dat er geen vloeibaar reinigingsmiddel of water in de weegschaal binnendringt en volg altijd de gebruiksaanwijzing van de fabrikant.

Het display is gemaakt van polymethylmethacrylaat (PMMA). PMMA is gevoelig voor alcohol en kan troebel worden als er ongeschikte ontsmettingsmiddelen op worden gebruikt. Gebruik alleen ontsmettingsmiddelen die geschikt zijn voor gevoelige oppervlakken. Geschikte ontsmettingsmiddelen zijn verkrijgbaar bij de vakhandel. Zorg ervoor dat het desinfectiemiddel geschikt is voor gevoelige oppervlakken en polymethylmethacrylaat (PMMA). Volg de instructies op het desinfectiemiddel. Desinfecteer het apparaat regelmatig met een zachte doek die is bevochtigd met een geschikt desinfectiemiddel. Component Intervall Tray, Behuizing, bedieningsorganen en display Indien nodig

Steriliseer het apparaat niet.M320600-210429-Rev004-UM-nl Pagina 103 van 112

Storing Oorzaak Maatregel Het display geeft niets weer.

De weegschaal heeft zichzelf automatisch uitgeschakeld. De weegschaal "aantikken" of inschakelen. Het display geeft niets weer.

Hoofdschakelaar is niet ingeschakeld. Hoofdschakelaar inschakelen. Het display geeft niets weer.

Niet aangesloten op het lichtnet. Sluit de weegschaal op het lichtnet aan met behulp van de optionele voedingsadapter. Het display geeft niets weer.

Batterij is leeg. Plaats nieuwe batterijen. Het display geeft niets weer.

Geen batterij geplaatst. Batterijen plaatsen. Display toont cryptische tekens. Display staat in "Turning- modus". Druk op de Turning-toets. Weegschaal wiebelt. Weegschaal is niet goed vlak neergezet. Instellen van de stelpoten. Controleer horizontale stand met behulp van de waterpas.

8.4.2 Storingsmeldingen

Foutmelding Beschrijving Probleemoplossing [Lo] Lege batterij. Plaats nieuwe batterijen. Gebruik de weegschaal op stroom. [uLoad] Onderbelasting (-20d) Weegschaal uit- en opnieuw inschakelen. [oLoad] Overbelasting (-9d) Weegschaal ontlasten. Nulpuntbereik of weegcapaciteit overschreden [no 0.00] Geen nulpunt beschikbaar. Nulpunt weegschaal instellen.

Om een correcte meting te waarborgen, mogen onderhoud en reparaties alleen worden uitgevoerd door bevoegd personeel. Um de beoogde nauwkeurigheid te voorkomen moet het product zorgvuldig worden ingesteld en regelmatig worden onderhouden. Wij raden aan de weegschaal om de 3 tot 5 jaar te laten onderhouden, afhankelijk van hoe vaak hij wordt gebruikt.Pagina 104 van 112 M320600-210429-Rev004-UM-nl

8.6 Voorschriften voor opslag en transport

Bewaar alle originele verpakkingsmaterialen en componenten voor eventuele terugzending van de weegschaal om schade tijdens transport te voorkomen; deze schade isuitgesloten van de garantie. Verwijder alle kabels voordat u de weegschaal transporteert en schakel de weegschaal uit met de netschakelaar op de achterkant om schade te voorkomen.

Oude elektrische apparaten horen niet thuis bij het huisvuil. Apparaten met deze markering mogen niet als restafval worden weggegooid, maar moeten worden gerecycled. Verwijder (indien mogelijk) alle batterijen en accu's uit de apparaten en breng ze naar een inleverpunt voor batterijen. Let erop alleen lege batterijen of batterijen met geïsoleerde polen weg te gooien, zodat er geen kortsluiting ontstaat!

U hebt een garantie van twee jaar vanaf de aankoopdatum op materiaal- en fabricagefouten, de weegschaal wordt ofwel gerepareerd of vervangen (bewaar het aankoopbewijs). Alle afneembare onderdelen zoals batterijen, kabels, voedingsadapter, accu's enz. zijn uitgesloten van de garantie. De garantie dekt geen normale slijtage of schade veroorzaakt door een ongeluk of verkeerd gebruik. Eventuele vorderingen op garantie of aansprakelijkheid zijn alleen geldig bij gebruik van originele accessoires en reserveonderdelen van ADE. Producten die zijn geopend door onbevoegde personen, zijn uitgesloten van de garantie. Buitenlandse klanten moeten contact opnemen met de plaatselijke dealer inzake de garantie.M320600-210429-Rev004-UM-nl Pagina 105 van 112

Netvoeding: Alleen te gebruiken met netvoedingsadapter UES06WOCP

/ >100 h bedieningstijd

Bedrijfstemperatuur:

Opslag- en transport- temperatuur:

-20°C tot +60°C Luchtvochtigheid:

Type BF toegepast onderdeel

schaal bovenste oppervlak

Intern aangedreven ME

Software: De softwareversie wordt weergegeven wanneer de weegschaal wordt ingeschakeld.

Beveiligingsklasse: IP20; Het apparaat is beschermd tegen vaste vreemde voorwerpen met een diameter van ≥ 12,5 mm. Het is niet beschermd tegen waterdruppels.

Het ontwerp biedt u een levensduur van 8 jaar.Pagina 106 van 112 M320600-210429-Rev004-UM-nl

Symbool Betekenis Gebruiksaanwijzing Gebruikisaanwijzing in acht nemen Fabrikant Fabricagedatum CE-markering Serienummer 0044 Nummer bij de aangemelde instantie die als medisch hulpmiddel is geregistreerd Toepassing onderdeeltype BF AC / Wisselstroom DC / Gelijkstroom WaarschuwingM320600-210429-Rev004-UM-nl Pagina 107 van 112

ADE-producten worden vervaardigd conform de Europese normen en richtlijnen voor wereldwijde producten volgens de laatste technische normen en met een lange levensduur.

Conformiteitverklaring van de fabrikant Hierbij verklaart ADE in exclusieve verantwoordelijkheid, dat de elektronische personenweegschaal M320600 voldoet aan de richtlijnen 93/42/EEG, 2014/30/EU, 2014/35/EU, 2014/53/EU en 2011/65/EU. De volledige tekst van het EU-conformiteitverklaring is beschikbaar op de volgende URL: www.ade-germany.de/DoC

De verklaring verliest zijn geldigheid als het apparaat een wijziging heeft ondergaan die niet met ons is afgestemd. Hamburg, april 2021 ADE Germany GmbH Neuer Hoeltigbaum 15 D-22143 Hamburg

13. Contactinformatie van de fabrikant
