| Producttype | Laserafstandsmeter |
| Merk | Parkside |
| Model | PLEM 50 C3 |
| Afmetingen (L x B x H) | 114,4 x 50 x 26,8 mm |
| Gewicht (zonder batterijen) | 104 g |
| Voeding | 2 batterijen 1,5 V LR03 (AAA) |
| Meetbereik | 0,05 – 50 m |
| Meetnauwkeurigheid | ± 1,5 mm |
| Meeteenheden | m, in, ft, ft + in |
| Laserklasse | Klasse 2, 630-670 nm, < 1 mW |
| Geheugen | 100 meetreeksen |
| Meetfuncties | Lengte, oppervlakte, volume, eenvoudige Pythagoras, dubbele Pythagoras |
| Aanvullende functies | Optellen, aftrekken, continue meting, referentiepunt selectie |
| Bedrijfstemperatuur | 0 °C tot 40 °C |
| Opslagtemperatuur | -10 °C tot 60 °C |
| Onderhoud en reiniging | Reinigen met een droge doek; niet onderdompelen in water; gebruik een zachte luchtstroom voor de lenzen |
| Veiligheid | Niet in de laserstraal kijken; laserklasse 2; automatische uitschakeling na 3 minuten |
| Garantie | 3 jaar vanaf aankoopdatum |
| Inhoud van de verpakking | 1 afstandsmeter, 2 LR03 batterijen, 1 heuptasje, 1 handleiding |
Veelgestelde vragen - PLEM 50 C3 PARKSIDE
Gebruikersvragen over PLEM 50 C3 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afstandsmeter in PDF-formaat gratis! Vind uw handleiding PLEM 50 C3 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PLEM 50 C3 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PLEM 50 C3 PARKSIDE
Bedienings- en veiligheidsinstructies
| DK Brugs- og sikkerhedsanvisninger Side 33 | |||
| FR / BE Instructions d’utilisation et consignes de sécurité Page 59 | |||
| NL/BE Bedienings- en veiligheidsinstructies Pagina 89 | |||
| DE/AT/CH | Bedienungs- und Sicherheitshinweise | Seite | 117 |
A
Legenda van de gebruikte pictogrammen......Pagina 91
Inleiding ......Pagina 92
Correct gebruik ......Pagina 92
Beschrijving van de onderdelen....Pagina 92
Omvang van de levering....Pagina 94
Technische gegevens....Pagina 94
Algemene veiligheidsinstructies......Pagina 95
Veiligheidsinstructies voor batterijen/accu's......Pagina 97
Voor de ingebruikname......Pagina 99
Batterijen plaatsen/vervangen......Pagina 99
Ingebruikname ......Pagina 99
In-/uitschakelen....Pagina 99
Gebruik en bediening ......Pagina 101
Lengte-eenheid kiezen ......Pagina 101
Terug / Wissen......Pagina 101
Referentiepunt kiezen......Pagina 102
Eindstuk-referentiepunt ......Pagina 102
Meten van lengtes......Pagina 103
Enkele meting ......Pagina 103
Continu meten....Pagina 104
Meetwaarde-functies......Pagina 105
Oppervlak ......Pagina 105
Volume......Pagina 106
Pythagoras enkel....Pagina 106
Pythagoras dubbel....Pagina 107
Optellen (Plus)......Pagina 108
Aftrekken (Min)......Pagina 109
Opslag ......Pagina 110
Opvragen van opgeslagen gegevens......Pagina 110
Verwijderen / Wissen van (afzonderlijk)
opgeslagen gegevens....Pagina 111
Verwijderen / Wissen van alle opgeslagen
gegevens....Pagina 111
Opslagmodus verlaten ......Pagina 111
Riemtas ......Pagina 112
Fouten, storingen & storing oplossen....Pagina 112
Onderhoud en reiniging......Pagina 113
Opslag ......Pagina 113
Afvoer......Pagina 113
Garantie......Pagina 115
Afwikkeling in geval van garantie ......Pagina 116
Service ......Pagina 116
| Legenda van de gebruikte pictogrammen | |
 | Lees de gebruiksaanwijzing. |
 | Explosiegevaar! |
 | Veiligheidshandschoenen dragen! |
 | Opgelet! |
 | Bescherm u tegen laserstraling! |
 | Niet in de laserstraal kijken! |
 | Inclusief batterijen. |
 | Gelijkstroom / -spanning |
 | De CE-markering duidt op conformiteit met relevante EU-richtlijnen die van toepassing zijn op dit product. |
 | De UKCA-markering duidt op conformiteit met relevante GB-richtlijnen die van toepassing zijn op dit product. |
Laser-afstandsmeter PLEM 50 C3
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.
Correctgebruik
Deze laserafstandsmeter (hierna product) is geschikt voor het meten van afstanden, lengtes, hoogtes, dieptes en voor het berekenen van oppervlakken en volumes binnenshuis. Elke wijziging of elk ander gebruik van het product is niet doelmatig en houdt een aanzienlijk ongevalrisico in. De fabrikant is niet aansprakelijk voor schade als gevolg van ondoelmatig gebruik. Niet bestemd voor commercieel gebruik.

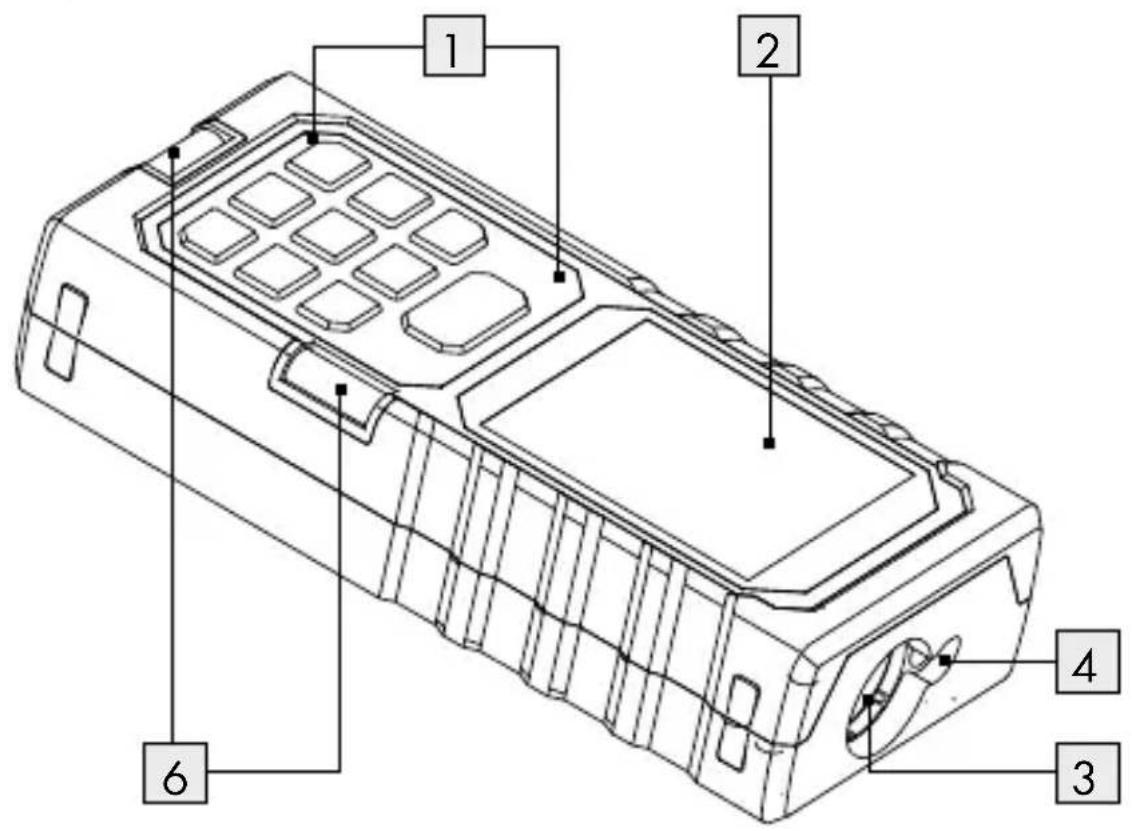

Beschrijving van de onderdelen
1 Toetsenveld
2 Display
3 Ontvangstlens
4 Uitgang laserstraal
5a Batterijvak
5b Batterijvak-deksel
6 Waterpas
Toetsenveld
7 Toets Optellen / Aftrekken
8 Toets Terug/Wissen C
9 Opslag-toets
10 Eenheden-toets Unit
11 Aan-/Uit-toets
12 Referentiepunt-toets
13 Geluidstoets
14 Toets voor continu meten
15 Functiekeuze-toets
16 MEAS-toets MEAS
Display
17 Batterijstatus-symbol
18 Meeteenheden
19a Regel Waarde-1
19b Regel Opslaglocatienummer
20 Waarde-2
21 Max.-/ Min.-waarden
22 Waarde-3
23 Resultaat
24 Optellen / Aftrekken
25 Symbool voor de meetmodus
25a linker hypotenusa (grootste afstand tot de linker zijde)
25b Been (kortste afstand tot het meetoppervlak)
25c rechter hypotenusa (grootste afstand tot de rechter zijde)
26 Symbool afstandsmeting-modus
27 Opslag-symbool
28 Referentiepunt (eindstuk)
29 Referentiepunt (achterkant)
30 Referentiepunt (voorkant)
31 Symbool voor Laser aan
Batterijvak
32 Lip batterijvak-deksel
Achterzijde
33 Eindstuk aan referentiepunt (uitklapbaar)
• Omvang van de levering
1 laser-afstandsmeter
2 1,5 V-batterijen LR03 (AAA)
1 riemtas
1 gebruiksaanwijzing
Technischegegevens
Maximaal meetbereik: 0,05–50 m* (meting vanaf de bovenkant) 0,17–50 m* (meting vanaf de onderkant)
Meetnauwkeurigheid: ± 1,5 mm*
Meeteenheden: m / in / ft / ft + in
Bedrijfstemperatuur: 0°-40°C
Opslagtemperatuur: -10°-60°C
Relatieve luchtvochtigheid: 90 % max.
Batterijen: 2 x 1,5 V LRO3 (AAA)
Gewicht: 104 g (zonder batterijen)
Afmetingen: 114,4 x 50 x 26,8 mm
*) Bij gunstige omstandigheden moet rekening worden gehouden met een afwijking van + / - 0,05 mm / m. Bij ongunstige omstandigheden, bijvoorbeeld veel zonlicht, slecht reflecterend doeloppervlak (zwarte oppervlakken) of grote temperatuurschommelingen kan de verwachte afwijking hoger zijn.
Algemeneveiligheidsinstructies
■ VERSTIKKINGSGEVAAR! Verpakkingsmateriaal (bijv. folie of polystyreen) mag niet worden gebruikt om ermee te spelen. Houd kinderen uit de buurt van het verpakkingsmateriaal. Het verpakkingsmateriaal is geen speelgoed.
- Gebruik het product niet op plekken waar brand- of explosiegevaar bestaat, bijv. in de buurt van brandbare vloeistoffen of gassen.
- Dit product kan door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden
gebruikt, als zij onder toezicht staan of geïnstrueerd zijn met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Laat het product niet onbeheerd achter als het wordt gebruikt. Andere personen zouden door de laserstraal verblind kunnen worden.
Bescherm het product tegen vocht en directe zonnestraling.
Stel het product niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet voor lange tijd in de auto liggen. Laat het product bij grote temperatuurschommelingen eerst acclimatiseren alvorens het in bedrijf te nemen. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het product beïnvloed worden.
Vermijd heftige schokken of het laten vallen van het product.
WAARSCHUWING!
Bescherm u tegen laserstraling!
Kijk nooit direct in de laserstraal of in de opening.
WAARSCHUWING! Het observeren van de laserstraal met optische instrumenten (bijv. loep, vergrootglas e. d.) is schadelijk voor de ogen.
■ VOORZICHTIG! Als er andere dan de hier genoemde bedie-nings- of afstelfuncties worden gebruikt of andere handelingen worden verricht, kan dit tot gevaarlijke blootstelling aan straling leiden.
■ Richt de laserstraal nooit op reflecterende oppervlakken, personen of dieren. Slechts een kort zichtcontact met de laserstraal kan leiden tot oogletsel.
Veiligheidsinstructiesvoor batterijen / accu's
■ LEVENSGEVAAR! Houd batterijen / accu's buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddellijk een arts! ■ Inslikken kan leiden tot inwendige verbrandingen, perforatie van zacht weefsel en tot de dood. Ernstige inwendige verbrandingen kunnen binnen 2 uur na het inslikken optreden.
EXPLOSIEGEVAAR! Laad niet oplaadbare batterijen nooit op. Sluit de batterijen / accu's niet kort en / of open deze niet. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen.
- Gooi batterijen / accu's nooit in het vuur of water. - Stel batterijen / accu's nooit bloot aan mechanische belastingen.
Risico dat de batterijen / accu's lekken
Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen / accu's zouden kunnen hebben bijv. radiatoren / direct zonlicht.
Bij lekkende batterijen / accu's het contact van de chemicaliën met de huid, ogen en slijmvliezen vermijden! Spoel de desbetreffende plekken direct af met schoon water en raadpleeg onmiddellijk een arts!
DRAAG VEILIGHEIDSHANDSCHOENEN!
Lekkende of beschadigde batterijen / accu's kunnen in geval van huidcontact chemische brandwonden veroorzaken. Draag daarom in dit geval geschikte veiligheids- handschoenen.
Als de batterijen / accu's lekken, dient u deze direct uit het product te halen om beschadigingen te vermijden.
Gebruik alleen batterijen / accu's van hetzelfde type. Gebruik nooit nieuwe en oude batterijen / accu's door elkaar!
- Verwijder de batterijen / accu's, als u het product gedurende een langere periode niet gebruikt.
Risico op beschadiging van het product
- Gebruik uitsluitend het aangegeven type batterij / accu!
Plaats de batterijen / accu's volgens de weergegeven polariteit (+) en (-) op batterij / accu en op product.
■ Reinig de contacten van de batterij / accu en in het batterijvak voor het plaatsen met een droge, pluisvrije doek of wattenstaafje! - Verwijder verbruikte batterijen / accu's direct uit het product.
- Voor de ingebruikname
- Controleer de levering op volledigheid en op zichtbare beschadigingen.
□ Verwijder al het verpakkingsmateriaal van het product.
□ Verwijder de beschermende folie van het display 2.
- Batterijen plaatsen / vervangen
Als het batterijsymbool voor de eerste keer in het display 2 verschijnt, zijn er nog enkele metingen mogelijk. Als het lege batterijsymbool verschijnt, moeten de batterijen worden vervangen.
Metingen zijn niet meer mogelijk.
Open het batterijvak-deksel 5b door de lip van het batterij - vakdeksel 32 voorzichtig naar beneden te drukken.
□ Verwijder, indien nodig, de lege batterijen uit het batterijvak 5a.
Plaats de (nieuwe) batterijen. Let op de juiste polariteit overeenkomstig de afbeelding aan de binnenkant van het batterijvak 5a.
☐ Sluit het deksel 5b van het batterijvak zoals aangegeven (afb. A).
- Ingebruikname
In-/uitschakelen
Druk op de Aan- / Uit-toets 11 om het product in te schakelen. De laserstraal wordt geactiveerde via de uitgangsopening van de laserstraal 4. Het symbool laser aan 31 wordt ook weergegeven op het display 2.
Houd voor het uitschakelen van het product de Aan- / Uit-toets 11 ingedrukt totdat het LC-display uit gaat. De laserstraal verschijnt nog een keer kort voordat hij definitief wordt uitgeschakeld.
Opmerking: als 30 seconden lang geen toets wordt gedrukt, gaat de laserstraal automatisch uit. Als er 3 minuten lang geen toets wordt ingedrukt, schakelt het product automatisch uit.
Akoestisch signaal:
- Elke toetsdruk en elke foutloos uitgevoerde functie wordt bevestigd met een korte pieptoon.
- Bij een fout is een dubbele pieptoon te horen.
- In de modus voor continu meten is voortdurend een snelle reeks korte pieptonen te horen en bij een fout wordt de snelle reeks van dubbele pieptonen vertraagd.
- Houd de geluidstoets 13 kort ingedrukt om de pieptoon in elke modus te activeren of te deactiveren.
Hoofdoverzicht-modus:
☐ Houd de Aan-/Uit-toets ⏻11 in elke modus ingedrukt om alle op het display weergegeven gegevens te wissen en terug te keren naar de hoofdoverzicht-modus. In de hoofdoverzicht-modus zijn er geen gegevens op het display te zien en de gebruiker kan hier op elke willekeurige toets drukken om naar een bepaalde modus te gaan.
- Gebruik en bediening
Lengte-eenheid kiezen
Gelijk na het inschakelen van het product wordt op het display de laatst gebruikte lengte-eenheid weergegeven.
Druk op de eenheden-toets Unit 10 om een andere eenheid te kiezen. U kunt de volgende lengte-eenheden in deze volgorde selecteren:
| Lengte Bereik | Volume | |
| 0,000 m 0,000 m | ^2 | 0,000 m^3 |
| 0,000 ft 0,000 ft | ^2 | 0,00 ft^3 |
| O’O” 1/16 in 0,00 ft | ^2 | 0,00 ft^3 |
| O’O” 1/16 0,00 ft | ^2 | 0,00 ft^3 |
Terug / Wissen
Druk in een willekeurige modus meermaals op de toets Terug / Wissen C 8 om de laatst gemeten waarde te wissen en terug te keren naar de vorige waarde of de vorige modus.
Druk meerdere keren op de toets Terug / Wissen ⑧ om terug te keren naar de hoofdscherm-modus (zie hoofdstuk 'Ingebruikname', alinea 'hoofdscherm-modus').
Opmerking: door het indrukken van de toets Terug/Wissen
C 8 tijdens de modus voor continu meten, wordt de meting gestopt.
Referentiepunt kiezen
Het referentiepunt (achter) 29 (basis), het referentiepunt (eindstuk) 28 of het referentiepunt (voor) 30 van het product kunnen als contactvlak voor alle metingen worden gebruikt. Het referentiepunt moet voor de meting worden vastgelegd. Anders wijkt het resultaat af van de daadwerkelijke waarde. De standaard referentiepunt-instelling is het referentiepunt (achter) 29 van het product. Het referentiepunt kan door het herhaald indrukken van de referentiepunt-toets 12 worden gewijzigd totdat het gewenste referentiepunt in de linker bovenhoek van het display wordt weergegeven.
Eindstuk-referentiepunt
Het eindstuk bij het referentiepunt 33 is handig als er een afstand vanaf een hoek (diagonaal) of vanaf een moeilijk te bereiken plek wordt gemeten. Het eindstuk bij het referentiepunt 33 bevindt zich aan de achterkant van het product. Het eindstuk bij het referentiepunt 33 kan zoals in afb. D weergegeven met een scherp gereedschap (bijvoorbeeld een platte schroevendraaier) of vingernagel worden uitgeklapt. Na het gebruik moet het eindstuk bij het referentiepunt 33 weer worden teruggeklapt.
- Meten van lengtes
Enkele meting
- Plaats of houd het referentievlak van het product op of tegen het gewenste basisoppervlak van waaruit u een afstand wilt meten.
-
Controleer de horizontale positie van het product met behulp van de waterpas 6. Een luchtbel in de waterpas dient voor het controleren van de horizontale positie en de andere voor het controleren van de verticale positie. Zorg ervoor dat bij het controleren van de positie van een bepaalde hoek de luchtbel zich in het midden van de desbetreffende waterpas bevindt.
-
Druk kort op de MEAS-toets MEAS 16 om de laser te activeren. Als de laser is ingeschakeld, wordt dit door het symbool Laser aan 31 op het display aangegeven.
Opmerking: stap 3 kan worden overgeslagen als de laserstraal al geactiveerd is.
- Richt de laser nu op het doel en druk opnieuw kort op de MEAS - toets MEAS 16 om een meting uit te voeren. Als de meting succes- vol is, wordt het meetresultaat op de resultaatregel 23 van het display weergegeven. De vorige metingen worden naar boven geschoven.
Opmerking:
- Herhaal indien gewenst de stappen 1 t / m 4 om een andere afstand te meten.
- Het symbool voor de afstandsmeting-modus 26 blijft tijdens de modus voor enkele meting ingeschakeld (knippert niet).
- Op het display kunnen gelijktijdig maximaal 4 gemeten waarden worden weergegeven.
- Als er langer dan 30 seconden geen toets wordt ingedrukt, worden de laser en de achtergrondverlichting van het display uitgeschakeld. Als er 3 minuten lang geen toets wordt ingedrukt, schakelt het product zichzelf uit.
- Continu meten
Bij het continu meten wordt een serie metingen uitgevoerd waarvan de maximale (MAX) en de minimale (MIN) waarden worden weer-gegeven. Beweeg het product langs een grondvlak of zijkant van waaruit u een afstand wilt meten. U kunt bijvoorbeeld meten hoe parallel twee tegenover elkaar liggende wanden zijn of met een functie de maximale waarden meten.
- Begin de continue meting door het kort indrukken van de toets voor continu meten 1→14. Het weergeven van de eerste meting op het display kan iets langer duren. Dat is normaal. Nu wordt elke meetwaarde op het display weergegeven.
- Stop de meting door de toets voor continu meten 14, de MEAS-toets MEAS 16 of de toets Terug / Wissen C 8 in te drukken. Op het display worden nu de maximale (MAX) en minimale (MIN) waarden 21 van deze serie metingen evenals de laatst gemeten waarde weergegeven.
Opmerking:
- Herhaal indien gewenst de stappen 1 en 2 om nog een meting uit te voeren.
-
Tijdens het continu meten knippert het symbool voor de afstands- meting-modus 26 zolang de meting wordt uitgevoerd.
-
Optellen, aftrekken, oppervlakte- en volumemetingen kunnen in deze modus niet worden uitgevoerd. Daarom zijn de functiekeuze-toets 15 en de toets Optellen / Aftrekken 7 in deze modus niet actief.
- Als er 3 minuten lang geen toets wordt ingedrukt, schakelt het product zichzelf uit.
- De geluidstoets 13 is niet actief in de continue meetmodus. Daarom raden wij aan het geluidssignaal voor de continue meetmodus te activeren of te deactiveren.
- Meetwaarde-functies
Om het verwerken van de meetresultaten te vereenvoudigen, heeft het product een aantal geïntegreerde functies. Door het herhaald indrukken van de functiekeuze-toets 15 kunt u de volgende functies na elkaar activeren: oppervlak, volume, Pythagoras enkel, Pythagoras dubbel.
Opmerking: de gewenste functie moet voor de meting worden geselecteerd.
• Oppervlak
- Druk eenmaal op de functiekeuze-toets 15. Het oppervlak-symbool als symbool voor de meetmodus 25 verschijnt op het display.
2.M eet nu de lengte en breedte van het te meten oppervlak door op de MEAS-toets 16 te drukken. De desbetreffende regel voor het oppervlak-symbool knippert voor de afzonderlijke meetwaarden op het display. Direct na de tweede meting wordt het
berekende oppervlak als resultaat 23 op het display weergegeven en de desbetreffende regel voor het oppervlak-symbool stopt met knipperen. Lengte, breedte en omtrek worden in volgorde in de bovenste drie regels van het display weergegeven.
Volume
- Druk tweemaal op de functiekeuze-toets 15. Het volume-symbool als symbool voor de meetmodus 25 verschijnt op het display.
- Meet nu de lengte, breedte en hoogte van het te meten volume door op de MEAS-toets MEAS 16 te drukken. De desbetreffende regel voor het volume-symbool knippert voor de afzonderlijke meetwaarden op het display. Direct na de derde meting wordt het berekende volume als resultaat 23 op het display weergegeven en de desbetreffende regel voor het volume-symbool op het display stopt met knipperen. Lengte, breedte en hoogte worden in de bovenste drie regels in volgorde weergegeven.
Pythagoras enkel
De stelling van Pythagoras beschrijft de afhankelijkheid van de lengtes van de zijden van een rechthoekige driehoek als volgt: a^2 + b^2 = c^2 , waarbij a en b de benen zijn en c de schuine zijde van de driehoek is. Met de functie "Pythagoras enkel" is het mogelijk de lengte van één van de benen te berekenen. Deze functie is vooral bij moeilijk toegankelijke meetpunten handig.
-
Druk driemaal op de functiekeuze-toets 15. Het driehoek-symbool "Pythagoras enkel" als symbool voor de meetmodus 25 verschijnt op het display.
-
Nu wordt de schuine zijde (grootste afstand) en één van de benen (kortste afstand) door het indrukken van de MEAS-toets 16 gemeten. De desbetreffende regel voor het symbool "Pythagoras enkel" knippert voor de afzonderlijke meetwaarden op het display. Direct na de tweede meting wordt de berekende lengte als resultaat 23 op het display weergegeven en de desbetreffende regel voor het symbool "Pythagoras enkel" stopt met knipperen. De afzonderlijke gemeten waarden worden in de bovenste twee regels van het display weergegeven.
Opmerking: let erop dat hoekfouten (onjuiste hoek) tot onjuiste resultaten leiden. Zorg ervoor dat de gemeten afstanden op één vlak liggen (uitlijning).
Pythagoras dubbel
Bij deze functie wordt de stelling van Pythagoras toegepast op twee rechthoekige driehoeken die een gemeenzaam been hebben. Daardoor is het mogelijk de lengte van de basiszijde van elke driehoek te berekenen. Deze functie berekent de afstand tussen twee willekeurige punten en is vooral handig bij ontoegankelijke meetpunten.
-
Druk viermaal op de functiekeuze-toets 15. Op het display verschijnt het driehoek-symbool "Pythagoras dubbel" als symbool voor de meetmodus 25.
-
Meet nu de linker schuine zijde (grootste afstand naar links) 25a en vervolgens een been (kortste afstand tot het meetoppervlak) 25b en tot slot de rechter schuine zijde (grootste afstand naar rechts) 25c door op de MEAS-toets MEAS 16 te drukken (afb. F). Voor de afzonderlijke meetwaarden knippert de desbetreffende regel voor het driehoek-symbool "Pythagoras dubbel". Direct na de derde meting wordt de berekende lengte als resultaat 23 op het display weergegeven en de desbetreffende regel voor het driehoek-symbool "Pythagoras dubbel" stopt met knipperen. De afzonderlijke meetwaarden worden in de bovenste 3 regels van het display weergegeven.
Opmerking: let erop dat hoekfouten (onjuiste hoek) tot onjuiste resultaten leiden. Zorg ervoor dat de gemeten afstanden op één vlak liggen (uitlijning).
Optellen (Plus)
- Voer voor het optellen van twee afzonderlijke waarden een meting uit (lengte, oppervlak of volume) zodat het display een waarde aangeeft.
- Druk vervolgens op de toets Optellen / Aftrekken 7 om de functie Optellen (Plus) te starten. Nu knippert het plus-symbol in de regel voor "Waarde-3" 22 op het display.
- Voer nu een tweede meting uit (lengte, oppervlak of volume). De tweede gemeten / berekende waarde wordt in de regel voor "Waarde-3" 22 op het display weergegeven. Gelijk na de tweede meting wordt het opgetelde resultaat op het display weergegeven op de regel voor Resultaat 23. De eerste
gemeten / berekende waarde wordt in de regel voor "Waarde-2" 20 op het display weergegeven.
Opmerking:
- De optelling kan met alle eenheden (lengte, oppervlak, volume) worden uitgevoerd. U kunt ook de meetresultaten van functies zoals oppervlak en volume bij de optelling betrekken.
- Alleen waarden met gelijke eenheden kunnen worden opgeteld. De eerste gemeten / berekende waarde bepaalt de te gebruiken eenheid.
- Bij de stelling van Pythagoras kan de optel-functie niet worden gebruikt.
- Het resultaat van de optelling en de afzonderlijke waarden van de optelling worden automatisch in het geheugen opgeslagen.
- Aftrekken (Min)
Het van elkaar aftrekken van metingen gebeurt op dezelfde manier als bij het optellen. Het enige verschil is dat de toets Optellen / Aftrekken +7 opnieuw ingedrukt moet worden terwijl het plus-symbool op het display knippert waardoor het min-symbool op het display verschijnt. De rest is hetzelfde.
- Opslag
Alle gemeten en berekende waarden worden automatisch in het geheugen opgeslagen. De waarden worden samen met de eenheid (lengte, oppervlak of volume) opgeslagen. Berekende waarden worden samen met de desbetreffende afzonderlijke waarden opgeslagen. Er kunnen in totaal 100 metingen worden opgeslagen. Zodra alle 100 plaatsen vol zijn, worden de oudste gegevens door de nieuwste overschreven.
• Opvragen van opgeslagen gegevens
Houd de opslag-toets 9 kort ingedrukt om de laatst opge- slagen gegevens weer te geven. Op het display wordt het opslag-symbool 27 weergegeven en het bijbehorende opslag- locatienummer wordt in de regel voor Opslaglocatienummer 19b weergegeven.
Opmerking: de laatst opgeslagen dataset heeft altijd het geheugenplaatsnummer 01 in de verloop.
Druk opnieuw op de opslag-toets 9 om naar de volgende opslagpositie te gaan.
Houd de opslag-toets 9 langer dan 1,5 seconden ingedrukt om snel door de opgeslagen gegevens van 10 naar 20 naar 30....100 naar onderen te springen.
Opmerking: de dataset "100" wordt op het display weergegeven met "00" (niet ('100')).
- Verwijderen / Wissen van (afzonderlijk) opgeslagen gegevens
Houd in de opslagmodus de opslag-toets 9 en de toets Wissen/Terug 8 samen minder dan 1,5 seconden ingedrukt om de actueel weergegeven opslag te wissen. Op het display wordt een seconde lang "CLEAR" weergegeven en als bevestiging klinkt er een korte pieptoon.
- Verwijderen / Wissen van alle opgeslagen gegevens
Houd in de opslagmodus de opslag-toets 9 en de toets Wissen/Terug C 8 samen langer dan 5 seconden ingedrukt om alle opgeslagen gegevens te wissen. Op het display wordt een seconde lang "CLEAR ALL" weergegeven en als bevestiging klinkt er een korte pieptoon.
• Opslagmodus verlaten
Druk kort op de toets Wissen / Terug 8 om de opslagmodus te verlaten en terug te keren naar de hoofdoverzicht-modus. Het opslag-symbool is nu van het display verdwenen. Het opslaglocatienummer zal eveneens uit de regel voor het Opslaglocatienummer 19b verdwijnen.
- Riemtas
- Gebruik de meegeleverde riemtas om het product te beschermen als het niet wordt gebruikt.
Opmerking: breng de riemtas aan de riem aan, zoals weergegeven in afb. E.
- Fouten, storingen & storing oplossen
| Foutcode Oorzaak Oplossing | ||
| 204 Berekeningsfout Zie gebruiksaanwijzing,herhaal het proces. | ||
| 220 Zwakke batterij Vervang de batterijen oflaad deze op. | ||
| 255 Het ontvangen sig-naal is te zwak ofde meetduur te lang. | Verbetert het reflecterendeoppervlak (gebruik wit papier). | |
| 256 Het ontvangensignaal is te sterk. | Verbeter het reflecterendeoppervlak (niet op een hel-der licht richten). | |
| 261 Buiten het meetbereik Meet de afstand binnenhet meetbereik. | ||
| 500 Hardwarefout Schakel het product in / uit.Als het symbool na meerdere pogingen nog steedsverschijnt, neem dan contact op met uw verkoper. | ||
- Onderhoud en reiniging
Het product is onderhoudsvrij.
LET OP! Dompel het product nooit onder in water of andere vloeistoffen. Bij het reinigen mag er geen vocht in het product binnendringen.
■ Reinig de uitgang van de laserstraal en het sensor-oog 3 met een zachte luchtstroom. Bij sterkere verontreinigingen het vuil verwijderen met een licht vochtig gemaakt wattenstaafje. Oefen daarbij geen sterke druk uit!
Gebruik nooit benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten.
■ WARTCHUWINGI Het product mod voor reparatie- doeleinden alleen door een vakman worden geopend.
- Gebruik voor het reinigen van de behuizing een droge doek.
□ Reinig het product regelmatig, zo mogelijk na elk gebruik.
- Opslag
Indien het product voor langere tijd niet wordt gebruikt, verwijder dan de batterijen en bewaar deze op een schone, droge plek zonder direct zonlicht.
•Afvoer
De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.
Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en vezelplaten / 80-98: composietmaterialen.
Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.
Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.
Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.
Defecte of verbruikte batterijen / accu's moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de daarvoor bestemde verzamelstations.
Milieuschade door foutieve verwijdering van de batterijen / accu's!
Batterijen / accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het
chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen / accu's daarom af bij een gemeentelijk inzamelpunt.
Garantie
Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.
Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.
Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.
De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.
- Afwikkeling in geval van garantie
Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:
Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 374238_2104) als bewijs van aankoop bij de hand.
Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.
Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.
Een als defect geregistreerd product kunt u dan samen met uw aan- koopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde ser- vicepunt verzenden.
Service
NL ServiceNederland
Tel.:08000225537
