GEBRUIKSAANWIJZING BLV 18200 Battery Kärcher

• 1,5 Algemene instructies p. 47
• Veiligheidsinstructies p. 48
• Reglementair gebruik p. 53
• Milieubescherming p. 53
• Toebehoren en reserveonderdelen p. 53
• Leveringsomvang p. 53
• Veiligheidsinrichtingen p. 53
• Symbolen op het apparaat p. 54
• Beschrijving apparaat p. 54
• Montage p. 54
• Bediening p. 55
• Vervoer en opslag p. 56
• Onderhoud p. 56
• Hulp bij storingen p. 56
• Garantie p. 56
• Technische gegevens p. 57

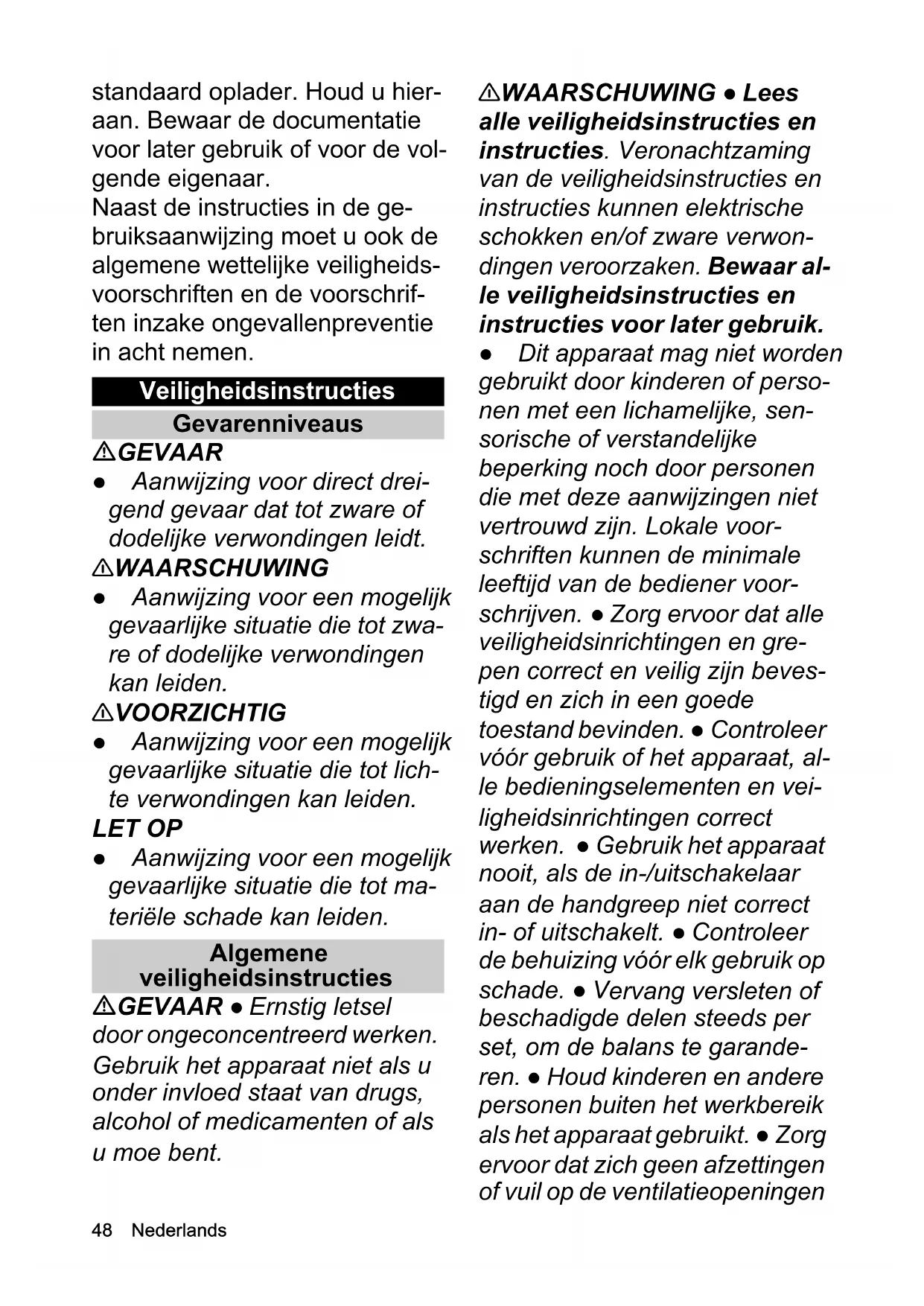

• EU-conformiteitsverklaring Chairman of the Board of ManagementDirector Regulatory Affairs & CertificationH. JennerS. Reiser48 Nederlands standaard oplader. Houd u hier- aan. Bewaar de documentatie voor later gebruik of voor de vol- gende eigenaar. Naast de instructies in de ge- bruiksaanwijzing moet u ook de algemene wettelijke veiligheids- voorschriften en de voorschrif- ten inzake ongevallenpreventie in acht nemen. Veiligheidsinstructies Gevarenniveaus GEVAAR ● Aanwijzing voor direct drei- gend gevaar dat tot zware of dodelijke verwondingen leidt. 몇 WAARSCHUWING ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot zwa- re of dodelijke verwondingen kan leiden. 몇 VOORZICHTIG ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot lich- te verwondingen kan leiden. LET OP ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot ma- teriële schade kan leiden. Algemene veiligheidsinstructies GEVAAR ● Ernstig letsel door ongeconcentreerd werken. Gebruik het apparaat niet als u onder invloed staat van drugs, alcohol of medicamenten of als u moe bent. 몇 WAARSCHUWING ● Lees alle veiligheidsinstructies en instructies. Veronachtzaming van de veiligheidsinstructies en instructies kunnen elektrische schokken en/of zware verwon- dingen veroorzaken. Bewaar al- le veiligheidsinstructies en instructies voor later gebruik. ● Dit apparaat mag niet worden gebruikt door kinderen of perso- nen met een lichamelijke, sen- sorische of verstandelijke beperking noch door personen die met deze aanwijzingen niet vertrouwd zijn. Lokale voor- schriften kunnen de minimale leeftijd van de bediener voor- schrijven. ● Zorg ervoor dat alle veiligheidsinrichtingen en gre- pen correct en veilig zijn beves- tigd en zich in een goede toestand bevinden. ● Controleer vóór gebruik of het apparaat, al- le bedieningselementen en vei- ligheidsinrichtingen correct werken. ● Gebruik het apparaat nooit, als de in-/uitschakelaar aan de handgreep niet correct in- of uitschakelt. ● Controleer de behuizing vóór elk gebruik op schade. ● V ervang versleten of beschadigde delen steeds per set, om de balans te garande- ren. ● Houd kinderen en andere personen buiten het werkbereik als het apparaat gebruikt. ● Zorg ervoor dat zich geen afzettingen of vuil op de ventilatieopeningenNederlands 49 bevinden. ●  Voorwerpen kun- nen door de luchtstroom over een grote afstand worden gebla- zen. Controleer het werkbereik voor gebruik grondig op voor- werpen zoals stenen, gebroken glas, nagels, draden of koorden en verwijder ze. ● Gevaar voor letsel door uitgeworpen materi- aal. Gebruik het apparaat niet op verharde oppervlakken of grind. ● Gebruik het apparaat al- leen op een stevige, vlakke on- dergrond en in de aanbevolen positie. 몇 VOORZICHTIG ● Maak u vertrouwd met de bedienele- menten en het correcte gebruik van het apparaat. ● Draag com- plete gehoorbescherming wan- neer u het apparaat gebruikt. Het apparaat is extreem luid en kan permanente gehoorschade veroorzaken als u de instructies over blootstelling, geluidsreduc- tie en gehoorbescherming niet strikt opvolgt. ● Draag complete oogbescherming wanneer u het apparaat gebruikt. De fabrikant raadt aan om een volgelaats- masker of een volledig gesloten veiligheidsbril te dragen. Nor- male brillen of zonnebrillen be- schermen u niet tegen weggeslingerde voorwerpen. ● Gevaar voor letsel als loszit- tende kleding, haren of sieraden in de luchtinlaat van het appa- raat worden gezogen. Steek haar dat tot voorbij de schou- ders komt, omhoog. ● Draag bij het werken met het apparaat lange, zware broeken, vaste schoenen en goed passende handschoenen. Werk nooit op blote voeten. Draag geen juwe- len, sandalen of korte broeken. LET OP ● De bediener van het apparaat is voor ongevallen met andere personen of hun eigen- dom verantwoordelijk. Instructie ● In sommige regio's kunnen voorschriften het ge- bruik van dit apparaat beperken. Laat u adviseren door uw plaat- selijke autoriteiten. ● Laat be- schadigde of onleesbare waarschuwingsborden op het apparaat door de geautoriseer- de klantenservice vervangen. ● Maak met een hark en bezem vuil los voordat u het accublaas- en -zuigapparaat gebruikt. Veilig gebruik GEVAAR ● Het apparaat mag niet in explosieve bereiken worden gebruikt. 몇 WAARSCHUWING ● Houd een minimumafstand van 15 m tot personen en dieren. Stop het apparaat, als iemand dit bereik betreedt. ● Houd uw gezicht en lichaam uit de buurt van de toe- voeropening. ● Zorg ervoor dat de toevoerkamer leeg is voordat u de machine start. ● Houd uw handen of andere lichaamsde-50 Nederlands len niet in de toevoerkamer, de uitwerpschacht of uit de buurt van andere bewegende delen. ● Gebruik het apparaat niet bij bliksemgevaar. ● Een ongehin- derd zicht op het werkbereik helpt bij het herkennen van eventuele gevaren. Gebruik het apparaat alleen bij goede ver- lichting. ● Loop niet snel, maar alleen langzaam bij het werken met het apparaat. Ga niet ach- teruit. Zorg voor een normale li- chaamshouding, zorg voor een vaste, veilige stand en blijf altijd in evenwicht. ● Gebruik het ap- paraat nooit met defecte of zon- der veiligheidsinrichtingen, bijvoorbeeld gemonteerd vuilre- servoir. ● Stop het apparaat on- middellijk en controleer op schade of identificeer de oor- zaak van de trilling als het appa- raat is gevallen, een stoot heeft gekregen of abnormaal trilt. Laat schade repareren door de geau- toriseerde klantenservice of ver- vang het apparaat. ● Schakel het apparaat bij een ongeval of storing uit en verwijder het ac- cupack. Het apparaat mag pas weer in gebruik worden geno- men nadat het door een geauto- riseerde klantenservice is gecontroleerd. ● Gevaar voor letsel door roterende delen. Schakel de motor uit, verwijder het accupack en controleer of al- le beweeglijke delen volledig tot stilstand zijn gekomen: Voordat u het apparaat onbe- heerd achter laat. Voordat u een blokkering ver- wijdert of de pijp reinigt. Voordat u het apparaat con- troleert nadat het is geraakt door een vreemd voorwerp. Voordat u het apparaat con- troleert, onderhoudt of aan het apparaat werkt. 몇 VOORZICHTIG ● De werking van vergelijkbare hulpmiddelen in de omgeving verhoogt het risi- co op gehoorbeschadiging en de kans op het vermijden van potentiële gevaren, b.v. perso- nen die uw werkruimte binnen- komen. ● Breng geen wijzigingen aan het apparaat aan en gebruik alleen toebeho- ren en reserveonderdelen die door de fabrikant zijn aanbevo- len. Instructie ● Gebruik het appa- raat alleen op een redelijk tijd- stip van de dag. Neem ook de plaatselijke voorschriften en be- palingen in acht. Als u 's mor- gens vroeg of' s avonds laat werkt, kunnen andere mensen worden gestoord. Veilige bediening accublazer 몇 VOORZICHTIG ● Gevaar voor de gezondheid door inade- ming van stof. Draag bij werk- zaamheden met het apparaatNederlands 51 een ademmasker. ● Bevochtig stoffige oppervlakken om de stofvorming verlagen. ● Gebruik het apparaat niet in de buurt van een open venster. ● Richt de blaasmond niet op personen of dieren. LET OP ● Schade aan het ap- paraat wanneer vuil in de luch- tinlaat wordt gezogen. Plaats de blazer niet op of in de buurt van los vuil. ● Steek nooit voorwer- pen in de buizen van de blazer. Instructie ● Gebruik de verlen- ging van het mondstuk zodat de luchtstroom dicht bij de grond kan zijn en effectief kan werken. Veilige bediening accuzuiger 몇 WAARSCHUWING ● Gevaar voor letsel als het accublaas- en -zuigapparaat in de zuigmodus alleen met de bovenste zuigpijp wordt gebruikt. U moet de bo- venste en onderste zuigpijp voor het eerste gebruik met elkaar verbinden. ● Gevaar voor letsel door rondvliegend vuil. Gebruik de accuzuiger nooit zonder ge- monteerde opvangzak. Contro- leer vóór gebruik of de opvangzak in goede staat is en volledig gesloten is. ● Letselge- vaar en beschadiging van het apparaat. Zuig met het apparaat geen scherpe of grotere voor- werpen op, zoals scherven, ste- nen, flessen, blikjes of metalen stukken. ● Vuur in de zak. Zuig geen brandende of gloeiende voorwerpen op, zoals sigaret- ten, as van open haarden of bar- becues. ● Ernstig letsel door roterende ventilatorbladen. Houd lichaamsdelen uit de buurt van roterende delen. Zet de mo- tor uit en wacht tot de messen niet meer draaien voordat u de klep van de zuiger opent, de bui- zen bevestigt / vervangt of de opvangzak opent of verwijdert. ● Schakel de motor uit, verwij- der het accupack en controleer of alle beweeglijke delen volle- dig tot stilstand zijn gekomen voordat u een blokkering verwij- dert. LET OP ● Zuigpijp blokkeert. Houd de zuigpijp niet recht- streeks in de vuilhoop. Verplaats het apparaat heen en weer langs de buitenrand van het op te zuigen vuil. ● Houd de motor hoger dan het inlaatuiteinde van de zuigpijp. ● Materiaalopho- ping door materiaal dat weer uit de aanzuigopening komt. Zorg ervoor dat er zich geen materi- aal ophoopt in het luchtstroom- bereik. Veilig vervoer en veilige opslag 몇 WAARSCHUWING ● Scha- kel het apparaat uit, laat het af- koelen en verwijder de accupack, alvorens het op te slaan of te transporteren.52 Nederlands 몇 VOORZICHTIG ● Letselge- vaar en beschadiging van het apparaat. Beveilig het apparaat tijdens transport tegen bewegen of vallen. LET OP ● Verwijder alle vreem- de delen van het apparaat alvo- rens het te transporteren of op te slaan. ● Bewaar het apparaat op een droge en goed geventileer- de plaats, ontoegankelijk voor kinderen. Houd het apparaat uit de buurt van corroderende stof- fen, zoals tuinchemicaliën. ● Het apparaat mag niet buiten wor- den bewaard. Veilig onderhoud en veilige verzorging 몇 WAARSCHUWING ● Zet de motor uit, zorg ervoor dat alle bewegende delen volledig zijn gestopt en verwijder het ac- cupack voordat u het apparaat inspecteert, schoonmaakt of on- derhoudt. ● Service- en onder- houdswerkzaamheden aan dit apparaat vereisen speciale zorg en kennis en mogen alleen wor- den uitgevoerd door gekwalifi- ceerd personeel. Breng het apparaat voor onderhoud naar een geautoriseerde klantenser- vice. ● Zorg ervoor dat het ap- paraat in een veilige toestand is door regelmatig te controleren of bouten, moeren en schroeven vast zijn aangedraaid. ● Schakel de motor uit, verwijder het ac- cupack en controleer of alle be- weeglijke delen volledig tot stilstand zijn gekomen voordat u een blokkering verwijdert. 몇 VOORZICHTIG ● Gebruik al- leen reserveonderdelen, toebe- horen en opzetstukken die door de fabrikant zijn vrijgegeven. Originele reserveonderdelen, origineel toebehoren en origine- le opzetstukken garanderen een veilige en storingsvrije werking van het apparaat. LET OP ● Reinig het product na elk gebruik met een zachte, dro- ge doek. Instructie ● U mag alleen de in deze gebruiksaanwijzing be- schreven instellingen en repara- ties uitvoeren. Raadpleeg uw geautoriseerde klantenservice voor verdergaande reparaties. ● Laat beschadigde of onlees- bare stickers vervangen door een geautoriseerde klantenser- vice. Restrisico's 몇 WAARSCHUWING ● Ook als het apparaat zoals voorgeschreven wordt ge- bruikt, blijven restrisico’s voor- handen. De volgende gevaren kunnen door gebruik van het apparaat ontstaan: Trillingen kunnen tot letsel lei- den. Gebruik voor alle werk- zaamheden steeds het juiste gereedschap, gebruik de hier-Nederlands 53 voor bedoelde grepen en stel voor het werk een zo laag mo- gelijke snelheid in. Lawaai kan leiden tot gehoor- schade. Draag een gehoorbe- scherming en begrens de belasting. Letsel door geslingerde voor- werpen die door de luchtdruk uit de blaaspijp kunnen lekken als de opvangzak niet goed is bevestigd of beschadigd. Draag altijd oogbescherming. Reduceren van risico’s 몇 VOORZICHTIG ● Langdurig gebruik van het ap- paraat kan door trillingen tot doorbloedingsstoringen in de handen leiden. Een algemeen geldende duur voor het ge- bruik kan niet worden vastge- legd, omdat deze van meerdere invloedsfactoren af- hangt: Persoonlijke aanleg voor slechte doorbloeding (vaak koude vingers, tinteling in de vingers) Lage omgevingstemperatuur. Draag warme handschoenen om uw handen te bescher- men. Belemmering van de door- bloeding door stevig vastpak- ken. Ononderbroken gebruik is schadelijker dan door pauzes onderbroken gebruik. Bij regelmatig, langdurig ge- bruik van het apparaat en bij herhaaldelijk optreden van symptomen, zoals tinteling in de vingers, koude vingers, dient u contact op te nemen met een arts. Reglementair gebruik 몇 WAARSCHUWING Dit apparaat mag niet worden gebruikt door kinderen of personen met een lichamelijke, sensorische of verstan- delijke beperking noch door personen die met deze aanwijzingen niet vertrouwd zijn. Het apparaat is alleen voor gebruik buiten bedoeld. Het apparaat mag alleen worden gebruikt in een droge, goed verlichte omgeving. Het apparaat is ontworpen voor het wegblazen en opzuigen van licht puin zoals bladeren, gras en an- der tuinafval. Het apparaat wordt gebruikt om vuil en bladeren op te zuigen, te versnipperen en op te bergen in de op- vangzak. Elk ander gebruik, zoals het opzuigen van water of an- dere vloeistoffen, is niet toegestaan. Milieubescherming Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on- derdelen zoals batterijen, accu's of olie, die bij on- juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun- nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Veiligheidsinrichtingen 몇 VOORZICHTIG Ontbrekende of gewijzigde veiligheidsinrichtingen Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit.54 Nederlands Veiligheidsschakelaars De veiligheidsschakelaar wordt bediend door de beves- tigingsschroef op de zuigpijp. Het zorgt ervoor dat het apparaat alleen in werking kan worden gesteld als de zuigpijp is gemonteerd. Symbolen op het apparaat Beschrijving apparaat In deze gebruiksaanwijzing wordt de maximale uitrus- ting beschreven. Afhankelijk van het model zijn er ver- schillen in de leveringsomvang (zie verpakking). Afbeelding zie pagina's met grafieken Afbeelding A 1 Draaggordel 2 Geleidingsrollen 3 Onderste zuigpijp 4 Blaaspijp 5 Ontgrendelingsknop accupack 6 Typeplaatje 7 Motorbehuizing 8 Borgpen motorbehuizing 9 Bovenste blaas- en zuigpijp 10 Bevestigingsschroef zuigpijp 11 Voorste handgreep 12 Oog voor draaggordel 13 Turbo Boost-knop 14 Toerentalregeling 15 Achterste handgreep 16 Apparaatschakelaar 17 Keuzeschakelaar blaas-/zuigmodus 18 Aansluitstuk 19 Adapter opvangzak 20 Opvangzak 21 *Accupack Battery Power 18V 22 *Snellader Battery Power 18V p. 57

• optioneel Accupack Het apparaat kan met een 18 V Battery Power van Kär- cher accupack worden gebruikt. Montage Montage blaas-/zuigapparaat 몇 WAARSCHUWING Gevaar voor letsel door onvolledig gemonteerd ap- paraat Gebruik het apparaat alleen, als het volledig gemon- teerd is en correct functioneert.

1. Duw de hendel naar beneden en klik de blaaspijp in

de gewenste positie in de adapter van de gelei- dingsrollen. Afbeelding B

2. Klik de adapter van de onderste zuigpijp in de opna-

me van de blaaspijp. Afbeelding C

3. Klik de onderste zuigpijp in de bovenste blaas- en

zuigpijp. Afbeelding D

4. Monteer de motorbehuizing.

Afbeelding E a Trek de borgpen van de motorbehuizing zo ver mogelijk naar buiten. b Plaats de blaas- en zuigpijp in de motorbehui- zing. c Breng de borgpen van de motorbehuizing en controleer of deze correct in de houder zit. d Plaats de bevestigingsschroef van de zuigpijp en draai deze vast totdat deze hoorbaar klikt. De veiligheidsschakelaar werd geactiveerd.

5. Monteer de opvangzak, zie hoofdstuk Opvangzak

6. Bevestig de draaggordel in het oog op de hand-

greep, zie hoofdstuk Draaggordel inhangen. Opvangzak monteren

1. Monteer de opvangzak.

Afbeelding F a Haak het lipje van de opvangzak in het oog op de bovenste blaas- en zuigpijp. Lees voor de inbedrijfstelling de ge- bruiksaanwijzing en alle veiligheidsin- structies. Draag bij werkzaamheden met het appa- raat een geschikte oog- en gehoorbe- scherming. Stel het apparaat niet bloot aan regen of vocht. Gevaar door weggeslingerde voorwer- pen. Houd toeschouwers uit de buurt van het werkbereik. Roterende ventilatorbladen. Houd han- den en voeten uit de buurt van de ope- ningen terwijl het apparaat in werking is. De op het etiket aangegeven geluids- drukniveau bedraagt 107 dB. Trekken: Snelsluiting Zuigwerking BlazenNederlands 55 b Trek de opvangzak aan de adapter over het aan- sluitstuk. c Klik de adapter op zijn plaats. Draaggordel inhangen

1. Haak de draaggordel in het oog op de handgreep en

zorg ervoor dat de snelsluiting altijd toegankelijk is. Afbeelding G Bediening 몇 WAARSCHUWING Gevaar voor letsel door onvolledig gemonteerd ap- paraat Gebruik het apparaat alleen, als het volledig gemon- teerd is en correct functioneert. 몇 VOORZICHTIG Gevaar voor letsel door rondvliegende voorwerpen Draag bij alle werkzaamheden met het apparaat een veiligheidsbril en geschikte veiligheidshandschoenen. Bedieningselementen De accublaas- en -zuigapparaat heeft de volgende be- dieningselementen: Een hendel voor de toerentalregeling om de snel- heid van de luchtstroom traploos te regelen. Een Turbo Boost-knop om de met de toerentalrege- ling ingestelde luchtsnelheid te maximaliseren. Een keuzehendel om te schakelen tussen de blaas- en zuigmodus. Accu plaatsen LET OP Vervuilde contacten Schade aan apparaat en accu Controleer de accuopname en de contacten voor het plaatsen op verontreiniging en reinig ze, indien nodig. Afbeelding H

1. Accu in de opname schuiven tot deze hoorbaar ver-

grendelt. Apparaat inschakelen (zuigmodus) 몇 VOORZICHTIG Gevaar voor letsel door rondvliegende delen en ge- hoorschade door lawaai Draag complete oog- en gehoorbescherming. 몇 WAARSCHUWING Risico op letsel door verlies van controle Houd het apparaat steeds met twee handen aan de daarvoor bedoelde grepen vast.

1. Het accupack plaatsen, zie hoofdstuk Accu plaat-

2. Het apparaat in gebruik nemen.

Afbeelding I a Zet de keuzehendel in de zuigmodus. b De apparaatschakelaar indrukken. Het apparaat start. c Gebruik de toerentalregeling om de sterkte van de luchtstroom in te stellen. d Druk indien nodig op de Turbo Boost-knop voor een maximale stroomsnelheid. Apparaat inschakelen (blaasmodus) 몇 VOORZICHTIG Gevaar voor letsel door rondvliegende delen en ge- hoorschade door lawaai Draag complete oog- en gehoorbescherming. 몇 WAARSCHUWING Risico op letsel door verlies van controle Houd het apparaat steeds met twee handen aan de daarvoor bedoelde grepen vast.

1. Het accupack plaatsen, zie hoofdstuk Accu plaat-

2. Het apparaat in gebruik nemen.

Afbeelding J a Zet de keuzehendel in de blaasmodus. b De apparaatschakelaar indrukken. Het apparaat start. c Gebruik de toerentalregeling om de sterkte van de luchtstroom in te stellen. d Druk indien nodig op de Turbo Boost-knop voor een maximale stroomsnelheid. Opvangzak verwijderen 몇 WAARSCHUWING Beweging van de ventilatorbladen en mulchmessen Letsel door snijden Draag veiligheidshandschoenen. Houd uw vingers uit de buurt van de ventilator en mul- chmessen.

1. Schakel het apparaat uit.

2. Verwijder het accupack, zie hoofdstuk Accupack

3. Verwijder de opvangzak.

Afbeelding K a Neem het lipje van de opvangzak van het oog. b Druk de adapter naar beneden. c Trek de opvangzak van het aansluitstuk. Opvangzak leegmaken 몇 WAARSCHUWING Beweging van de ventilatorbladen en mulchmessen Letsel door snijden Draag veiligheidshandschoenen. Houd uw vingers uit de buurt van de ventilator en mul- chmessen.

1. Het apparaat uitschakelen.

2. Verwijder het accupack, zie hoofdstuk Accupack

3. Verwijder de opvangzak, zie hoofdstuk Opvangzak

4. Open de ritssluiting van de opvangzak en leeg de in-

houd. Afbeelding L Accupack verwijderen Instructie Verwijder bij langdurige werkonderbrekingen de ac- cupack uit het apparaat en bescherm hem tegen onbe- voegd gebruik.

1. De ontgrendelingsknop accupack richting accupack

trekken. Afbeelding M

3. De accupack uit het apparaat nemen.

1. De accupack uit het apparaat verwijderen (zie

hoofdstuk Accupack verwijderen).

2. Het apparaat reinigen (zie hoofdstuk Apparaat rei-

nigen).56 Nederlands Vervoer en opslag

1. Het apparaat uitschakelen.

2. Het accupack verwijderen, zie hoofdstuk Accupack

3. Verwijder de opvangzak, zie hoofdstuk Opvangzak

4. De zuigpijp verwijderen.

Afbeelding N a Schroef de bevestigingsschroef van zuigpijp los. b Verwijder de bevestigingsschroef van de zuigpijp. c Trek de borgpen van de motorbehuizing zo ver mogelijk naar buiten. 몇 WAARSCHUWING Beweging van de ventilatorbladen en mulchmessen Letsel door snijden Draag veiligheidshandschoenen. Houd uw vingers uit de buurt van de ventilator en mul- chmessen. d Verwijder de bovenste blaas- en zuigpijp van de motorbehuizing. Onderhoud Apparaat reinigen 몇 WAARSCHUWING Ongecontroleerd starten Gevaar voor letsel Neem de accu voor werkpauzes en voor onderhouds- en verzorgingswerkzaamheden uit het apparaat. LET OP Onjuiste reiniging Schade aan het apparaat Reinig het apparaat met een vochtige doek. Gebruik geen oplosmiddelhoudende reinigingsmidde- len. Dompel het apparaat niet onder in water. Reinig het apparaat niet met een slang of een hoge- drukstraal.

1. Het apparaat uitschakelen.

2. Het accupack verwijderen (zie hoofdstuk Accupack

3. Het oppervlak van het apparaat met een zachte,

droge doek of een borstel reinigen. Afbeelding O Blokkering verwijderen Instructie Probeer in geen enkel geval de ventilator of mulchmes- sen te verwijderen. Neem contact op met een geautori- seerde klantenservice als de mulchbladen of de ventilator moeten worden verwijderd. 몇 WAARSCHUWING Beweging van de ventilatorbladen en mulchmessen Letsel door snijden Draag veiligheidshandschoenen. Houd uw vingers uit de buurt van de ventilator en mul- chmessen.

1. Het apparaat uitschakelen.

2. Het accupack verwijderen, zie hoofdstuk Accupack

3. Verwijder de opvangzak, zie hoofdstuk Opvangzak

4. Demonteer de bovenste blaas- en zuigpijp.

Afbeelding N a Schroef de bevestigingsschroef van zuigpijp los. b Verwijder de bevestigingsschroef van de zuigpijp. c Trek de borgpen van de motorbehuizing zo ver mogelijk naar buiten. d Verwijder de bovenste blaas- en zuigpijp van de motorbehuizing.

5. Verwijder indien nodig een verstopping in de pijpen.

6. Verwijder indien nodig een verstopping aan de

7. Verwijder indien nodig een verstopping aan het aan-

Hulp bij storingen Storingen hebben vaak oorzaken die eenvoudig met be- hulp van het volgende overzicht kunnen worden verhol- pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. Hoe ouder het accupack is, hoe lager de capaciteit ook bij goed onderhoud wordt, zodat ook in volledig opgela- den toestand niet meer de volledige looptijd wordt be- reikt. Dit is geen defect. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Fout Oorzaak Remedie Apparaat start niet Accupack is niet correct geplaatst. Accupack in de opname schuiven tot deze vergrendelt. Accupack is leeg. Accupack opladen. Accupack is defect. Accupack vervangen. Veiligheidsschakelaar is niet geactiveerd tijdens de montage.

1. Schroef de bevestigingsschroef van de

zuigpijp nog eens los.

2. Draai de bevestigingsschroef van de zuig-

pijp vast totdat u een klikgeluid hoort. Veiligheidsschakelaar is geactiveerd. Apparaat stopt tijdens bedrijf De accu is oververhit De werkzaamheden onderbreken en wachten tot de accutemperatuur weer in het normale bereik ligt. De motor is oververhit De werkzaamheden onderbreken en de motor laten afkoelen.Nederlands 57 Technische gegevens Technische wijzigingen voorbehouden. Trillingswaarde 몇 WAARSCHUWING De aangegeven trillingswaarde werd met een stan- daard-testprocedure gemeten en mag ter vergelijking van de apparaten worden gebruikt. De aangegeven trillingswaarde mag voor een voorlopi- ge beoordeling van de belasting worden gebruikt. Afhankelijk van de wijze waarop het apparaat wordt ge- bruikt, kan de trilingsemissie tijdens het momentele ge- bruik van het apparaat van de aangegeven totale waarde afwijken. Apparaten met een hand- armvibratiewaarde > 2,5 m/s² (zie het hoofdstuk Technische gegevens in de gebruiksaanwijzing) 몇 VOORZICHTIG ● Langdurig ononderbroken gebruik van het apparaat kan tot stijfheid leiden. ● Draag warme handschoenen om uw handen te beschermen. ● Las regelmatige werkpauzes in. EU-conformiteitsverklaring Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij- nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Accublaas- en -zuigapparaat Type: 1.444-10x.x Relevante EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG (+2005/88/EG) 2011/65/EU Toegepaste geharmoniseerde normen EN 60335-1:2012+A11:2014+A13:2017 EN 50636-2-100:2014 EN 55014-1: 2017 EN 55014-2: 2015 EN 50581: 2012 Toegepaste conformiteitswaarderingsprocedure 2000/14/EG en gewijzigd door 2005/88/EG: Bijlage V Geluidsvermogensniveau dB(A) Gemeten:105 Gegarandeerd:107 De ondergetekenden handelen in opdracht en met vol- macht van de directie. Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/09/01 Gegevens capaciteit apparaat Nominale spanning V 18 Accublazer met gemiddelde lucht- snelheid km/h 152,9 +/- 10 % Gemiddelde luchtsnelheid turbo- modus accublazer km/h 186,7 +/- 10 % Maximale theoretische luchtsnel- heid accublazer km/h 186,7 +/ - 10 % Maximale theoretische luchtsnel- heid turbomodus accublazer km/h 262,9 +/ - 10 % Gemiddelde luchtsnelheid accu- zuiger km/h 112,7 +/- 10 % Gemiddelde luchtsnelheid turbo- modus accuzuiger km/h 135,2 +/- 10 % Maximale theoretische luchtsnel- heid accuzuiger km/h 138,4 +/ - 10 % Maximale theoretische luchtsnel- heid turbomodus accuzuiger km/h 162,6 +/ - 10 % Mulchverhouding 10:1 Volume opvangzak l 45 Afmetingen en gewichten Gewicht (zonder accupack) kg 3,5 Lengte x breedte x hoogte mm 1243 x 171 x

3,5 Onzekerheid K m/s
