GEBRUIKSAANWIJZING GL90WS Klarstein

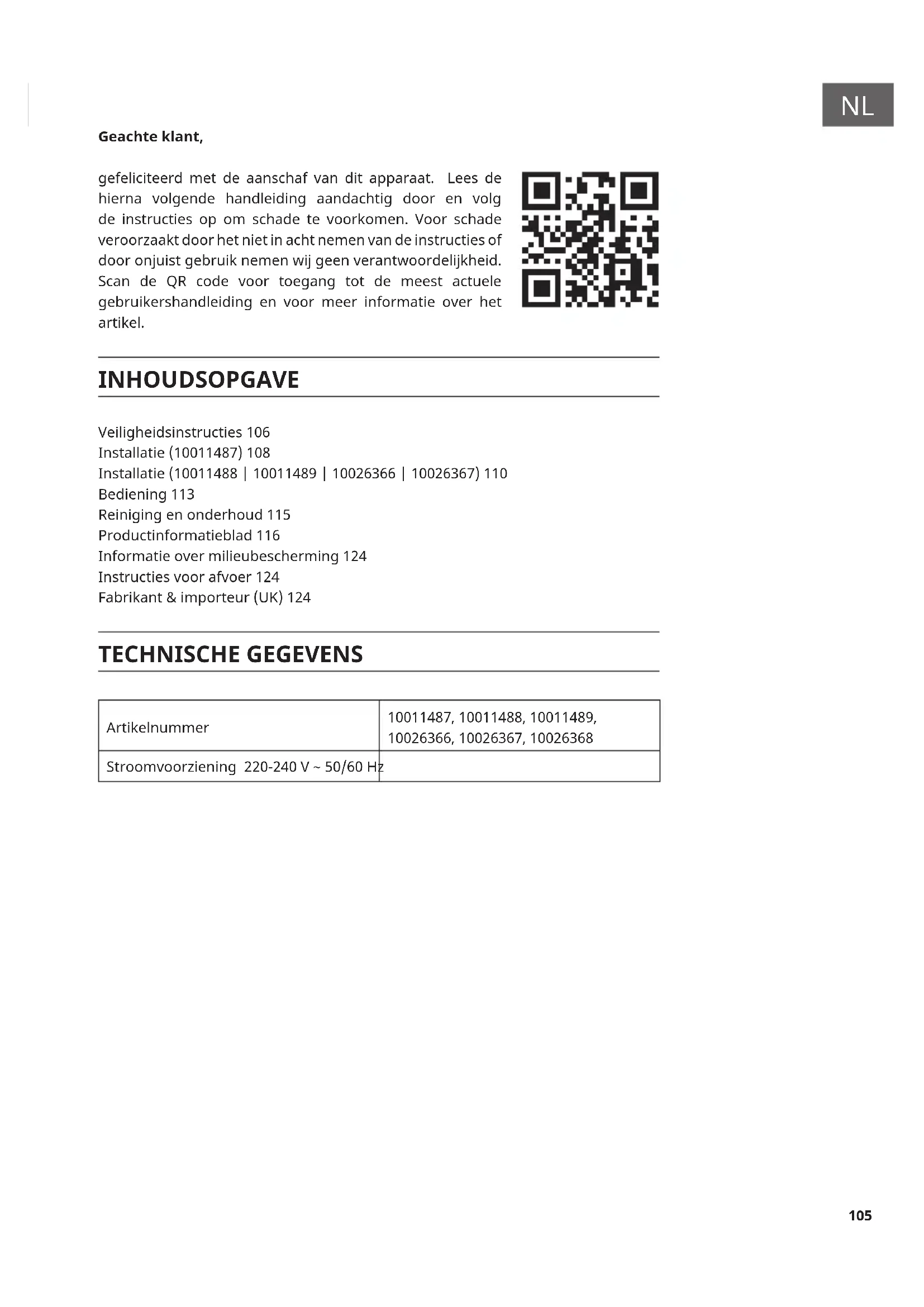

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie over het artikel.

Veiligheidsinstructies 106

Installatie (10011487) 108

Installatie (10011488 | 10011489 | 10026366 | 10026367) 110

Bediening 113

Reiniging en onderhoud 115

Productinformatieblad 116

Informatie over milieubescherming 124

Instructies voor afvoer 124

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.
• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd. Controleer voor de ingebruikname of de spanning (V) en de op de afzuigkap vermelde frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.
• Voor schade veroorzaakt door foutief gebruik of onjuiste installatie nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8 jaar mogen de afzuigkap niet bedienen.
• Het toestel is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Reinig het toestel en het filter regelmatig, zodat het altijd efficiënt functioneert.
• Neem voor het reinigen altijd de stekker uit het stopcontact.
• Reinig het toestel zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuigkap.
• Wanneer het toestel niet naar behoren functioneert, neemt u contact op met de fabrikant of een vakbedrijf.
• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het toestel alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het toestel vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanneer de stroomkabel of stekker beschadigd is, moet die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Wanneer de afzuigkap wordt gebruikt bij een fornuis dat gas of een andere brandstof gebruikt, moet de ruimte voldoende kunnen worden geventileerd.
• Flambeer niet onder de afzuigkap.
• Let op! Het oppervlakte van het toestel kan tijdens het gebruik heet worden.

Belangrijke informatie m.b.t. de installatie

• De lucht mag niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuigen van rook voortkomend uit gas of andere brandstoffen (geldt niet voor de lucht die in de ruimte wordt teruggevoerd).
• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilatiesystemen.

Belangrijke informatie m.b.t. het afvoersysteem

LET OP!

Vergiftigingsgevaar door teruggezogen uitlaatgassen! Gebruik het toestel niet in de afvoermodus wanneer het tegelijk met een haard wordt gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang naar buiten af. Bij een afvoersysteem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen kunnen daarbij uit de schoorsteen of de afvoerpijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd wordt en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gebruik is alleen mogelijk wanneer de onderdruk op de plaats van gebruik niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door niet-afsluitbare openingen in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanneer de afzuigkap uitsluitend als circulatiesysteem wordt ingezet, is het gebruik onbeperkt mogelijk.

Belangrijke informatie m.b.t. de demontage van het apparaat

• De demontage is gelijk aan de installatie/ montage maar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om letsel te voorkomen.

INSTALLATIE (10011487)

1. De afstand tussen de kookplaat en de onderkant van de afzuigkap moet minimaal 65 cm zijn (zie afbeelding 1).

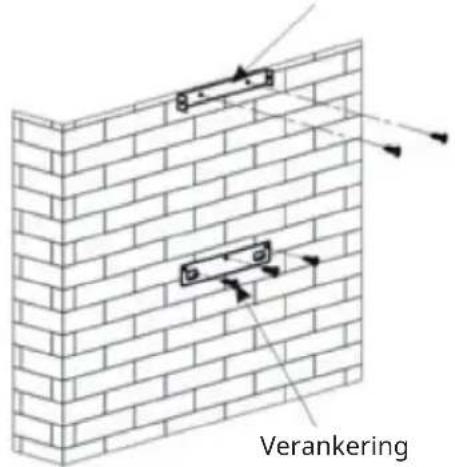

2. Als de hoogte gedefinieerd is, plaatst u de verankering op de correcte plaats. Hiervoor dient u eerst de boorgaten te maken (u heeft een boormachine, geschikte boor, pluggen en schroeven nodig) en aansluitend de verankering met de schroeven aan de muur bevestigen. Nadat de verankering vastgezet is, bevestigt u de interne steun voor schoorsteen op dezelfde manier (zie afbeelding 2). Let u alstublieft op de juiste afstand (meet deze a.u.b. na), daar de cover voor de schoorsteen later aan de steun wordt bevestigd).

3. Fixeer de externe steun voor de schoorsteencover aan de buitenkant van de cover en controleer of de interne steun vrij in de hoogte bewogen kan worden. Installeer vervolgens de buisverbinding en de schoorsteencover. Zie hiervoor afbeelding 3.

4. Plaats de kap op de verankering (zie afbeelding 4).

5. Stel de juiste hoogte van de binnenste schoorsteenplaat zo in, dat de beugels overeenkomen en fixeer ze op hun plaats. Vervolgens kunt u de kap met de veiligheidsschroeven vastzetten (zie afbeelding 5).

Let op! Houdt u er rekening mee dat de twee veiligheidskappen zich aan de achterkant van de behuizing bevinden.

1	2
	Steunen voor de schoorsteencover

3

Binnenkant schoorsteenplaat

Buitenkant schoorsteenplaat

Externe schoorsteenklemmen

Veiligheids- schroeven

INSTALLATIE (10011488 | 10011489 | 10026366 | 10026367)

1. De afstand tussen de kookplaat en de onderkant van de afzuigkap moet minimaal 65 cm zijn (zie afbeelding 1).

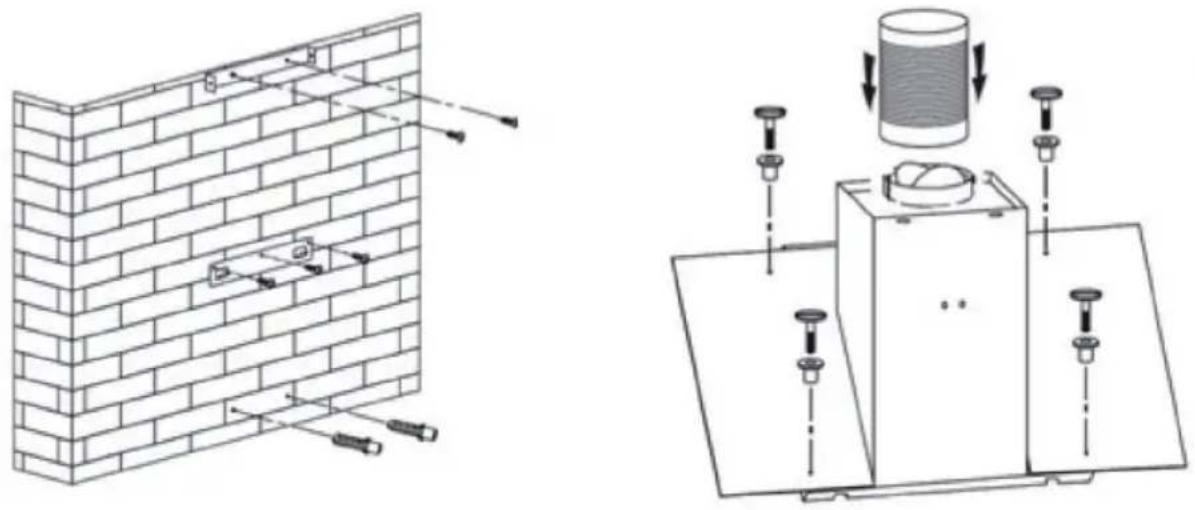

2. Als de hoogte gedefinieerd is, plaatst u de verankering op de correcte plaats. Hiervoor dient u eerst de boorgaten te maken (u heeft een boormachine, geschikte boor, pluggen en schroeven nodig) en aansluitend de verankering met de schroeven aan de muur bevestigen. Nadat de verankering vastgezet is, bevestigt u de interne steun voor schoorsteen op dezelfde manier (zie afbeelding 2). Let u alstublieft op de juiste afstand (meet deze a.u.b. na), daar de cover voor de schoorsteen later aan de klem wordt bevestigd).

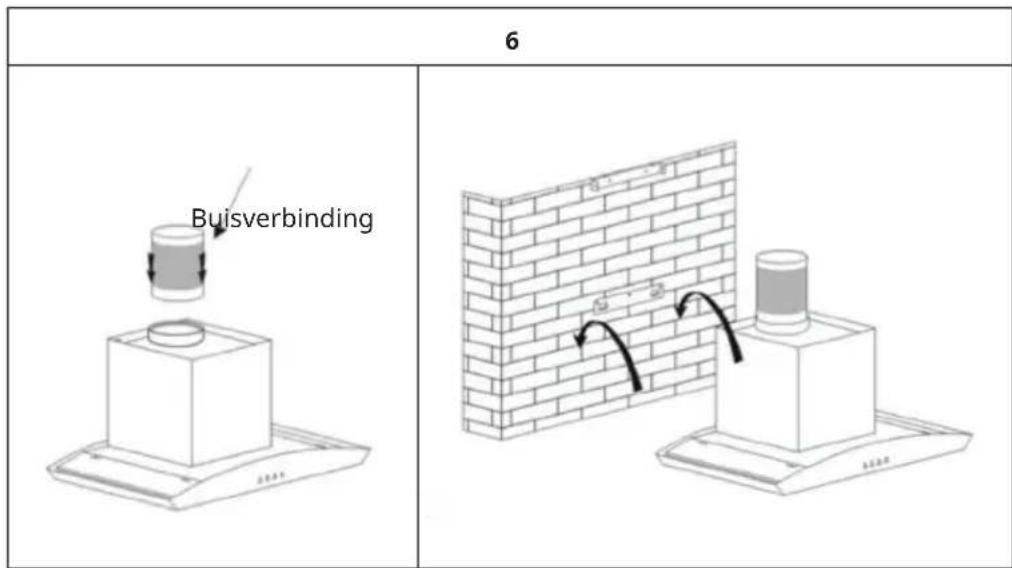

3. Bevestig de buisverbinding en zet de kap op de verankering (zie afbeelding 6).

4. Plaats het glazen deel op de juiste manier en fixeer deze met de bijbehorende schroeven. Leidt het einde van de buisverbinding naar buiten. Denk eraan dat hiervoor een geschikte opening voor handen moet zijn.

5. Stel de juiste hoogte van de interne schoorsteenplaat zo in, dat de klemmen overeenkomen en zet deze vast. Vervolgens kunt u de kap met de veiligheidsschroeven vastzetten (zie afbeelding 7).

Let op! Houdt u er rekening mee dat de twee veiligheidskappen zich aan de achterkant van de behuizing bevinden.

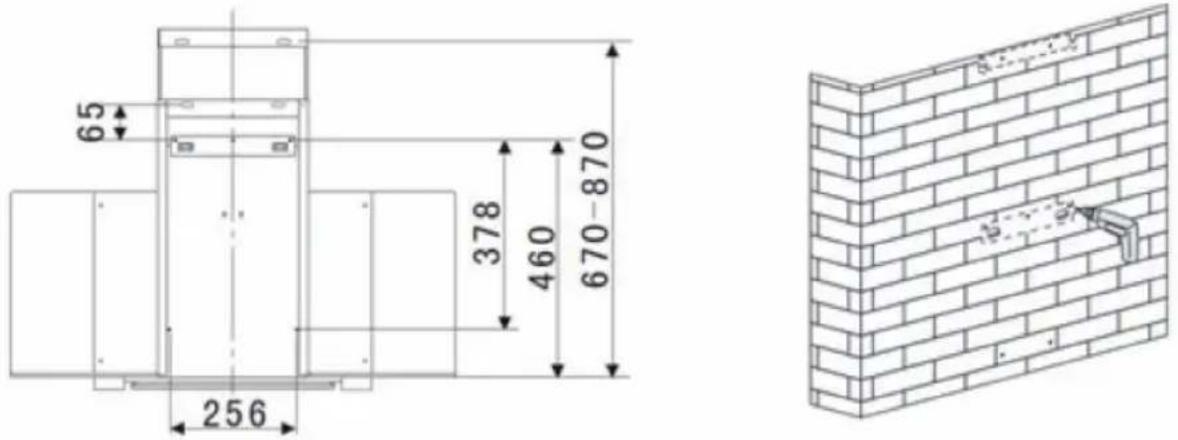

Binnenkant schoorsteenplaat Externe Schoorsteenklem Buitenkant schoorsteenplaat Veiligheids- schroeven

65 256 378 460 670-870

Voordat u het apparaat na de installatie in gebruik neemt, sluit u de kap op het stroomnet aan (neem daarbij de algemeen geldende veiligheidsvoorschriften in acht).

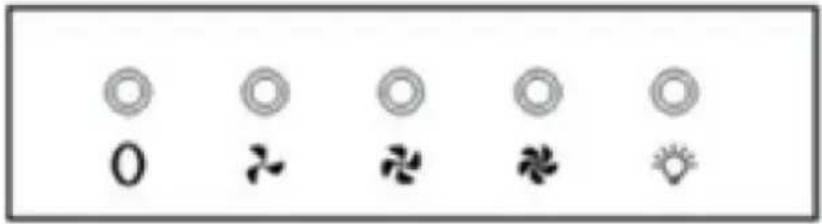

Controlepaneel 1

(1) (2) (3) (4) (5)

1 De motor is UIT.

2 De motor loopt op de laagste stand.

3 De motor loopt op de middelste stand.

4 De motor loopt op de hoogste stand.

5 Aan-/ uit-knop voor de ingebouwde verlichting.

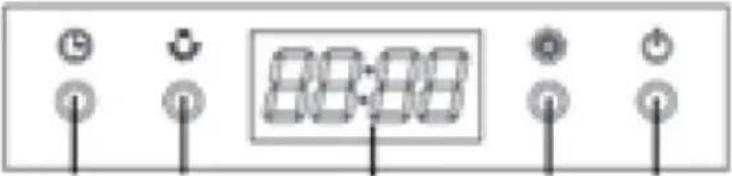

Controlepaneel 2

(1) (2) (3) (4) (5)

1 Timer toets

2 Lichtknop

3 Leddisplay

4 Snelheidsselectie knop

5 Aan/ Uit knop

Tijd instellen

• Houdt de timer toets ingedrukt tot het leddisplay begint te knipperen.
• Met de snelheidsselectie knop verhoogt u het getal en met de lichtknop vermindert u die.
• Om minuten in te stellen houdt u de timer toets opnieuw ingedrukt tot de minuten beginnen te knipperen. Stel de minuten in.
• Houdt de timer toets opnieuw ingedrukt op uw keuze te bevestigen.

Inschakelen en wijzigen van de snelheid.

• Druk op de Aan/Uit toets om de kap in gebruik te nemen of uit te schakelen.
• Met de snelheidsselectie toets stuurt u de motor aan:

Eenmaal drukken: De motor loopt op de laagste stand.

Tweemaal drukken: De motor loopt op de middelste stand.

Driemaal drukken: De motor loopt op de hoogste stand.

Bij een vierde keer gaat de motor terug naar de laagste stand.

Gebruik van de timer

U kunt de timer tussen 5 en 60 minuten programmeren waarna het apparaat zichzelf automatisch uitschakelt. Druk op de timer-toets. Op het display verschijnt 05.00. Met de snelheidsselectietoets verhoogt u het getal en met de lichtknop vermindert u die. Door opnieuw op de timer toets te drukken bevestigt u uw keuze.

REINIGING EN ONDERHOUD

Zet de afzuigkap uit en neem de stekker uit het stopcontact voordat u met reiniging en/of onderhoud begint. De externe oppervlaktes zijn vatbaar voor krassen en vlekken. Gebruik daarom geen schuurmiddel en veeg resten van alkalische of zure substanties (citroensap, azijn) onmiddellijk weg.

Roestvrijstalen oppervlaktes

Het roestvrije staal moet regelmatig worden gereinigd om een lange levensduur te garanderen. Gebruik hier een reinigingsmiddel voor roestvrij staal voor. Veeg altijd met de nerf van het staal mee om krassporen te voorkomen.

Bedieningspaneel

Het bedieningspaneel kan met een vochtige doek en een mild afwasmiddel worden gereinigd. Controleer voor het reinigen of de doek schoon en goed uitgewrongen is. Gebruik een droge, zachte doek om overtollig vocht te verwijderen na het schoonmaken.

Maandelijkse reiniging van het vetfilter

Maak het filter iedere maand schoon om brandgevaar te voorkomen. Het filter verzamelt vet, rook en stof en beïnvloedt zo de efficiëntie van de afzuigkap. Als het filter niet wordt schoongemaakt, hopen vetresten zich op. Maak het filter met water en een beetje afwasmiddel schoon en laat het daarna opdrogen.

PRODUCTINFORMATIEBLAD

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10011487
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	hood	93,6 kWh/jaar
Energielabel C
Vloeistofdynamische efficiëntie FDE	hood	17,2
Vloeistofdynamische efficiëntieklasse		D
Verlichtingsefficiëntie LE	hood	38,8 Lux/W
Verlichtingsefficiëntieklasse A
Vetafscheidingsgraad GFE	hood	82,4 %
Vetafscheidingsklasse C
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		400,8 / 607,2 m^3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		- m^3/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik		64 / 69 dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		-	dB
Stroomverbruik wanneer uitgeschakeld	P_o	0	W
Stroomverbruik in stand-by modus	P_s	0,41 W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10011487
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	hood	93,6 kWh/jaar
Tijdverlengingsfactor f 1,4
Vloeistofdynamische efficiëntie FDE	hood	17,2
Energie-efficiëntie-index EEI	hood	88,0
Gemeten luchtstroom op het beste efficiëntiepunt	QBEP	373,2 m^3/h
Gemeten luchtdruk op het beste efficiëntiepunt	PBEP	299 Pa
Maximale luchtstroom Q	max	637,0 m^3/h
Gemeten elektrisch ingangsvermogen op het beste efficiëntiepunt	WBEP	180,0 W
Nominaal vermogen van het verlichtingssysteem	WL	4	W
Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak	Emiddle	155 Lux
Gemeten stroomverbruik in stand-by modus	Po	0,41 W
Gemeten stroomverbruik wanneer uitgeschakeld	Ps	0	W
Geluidsniveau L	WA	69 dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10011488, 10011489
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	hood	65,3 kWh/jaar
Energielabel C
Vloeistofdynamische efficiëntie FDE	hood	13,7
Vloeistofdynamische efficiëntieklasse		D
Verlichtingsefficiëntie LE	hood	38 Lux/W
Verlichtingsefficiëntieklasse A
Vetafscheidingsgraad GFE	hood	78,9 %
Vetafscheidingsklasse C
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		292,1 / 493,5 m3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		- m3/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik		54 / 66 dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		-	dB
Stroomverbruik wanneer uitgeschakeld	Po	0	W
Stroomverbruik in stand-by modus	Ps	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10011488, 10011489
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	hood	65,3 kWh/jaar
Tijdverlengingsfactor f 1,5
Vloeistofdynamische efficiëntie FDE	hood	13,7
Energie-efficiëntie-index EEI	hood	81,4
Gemeten luchtstroom op het beste efficiëntiepunt	QBEP	225,5 m^3/h
Gemeten luchtdruk op het beste efficiëntiepunt	PBEP	250 Pa
Maximale luchtstroom Q	max	493,5 m^3/h
Gemeten elektrisch ingangsvermogen op het beste efficiëntiepunt	WBEP	114 W
Nominaal vermogen van het verlichtingssysteem	WL	4,0 W
Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak	Emiddle	152 Lux
Gemeten stroomverbruik in stand-by modus	Po	-	W
Gemeten stroomverbruik wanneer uitgeschakeld	Ps	0	W
Geluidsniveau L	WA	66	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10026366, 10026367
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	hood	65,3 kWh/jaar
Energielabel C
Vloeistofdynamische efficiëntie FDE	hood	13,7
Vloeistofdynamische efficiëntieklasse		D
Verlichtingsefficiëntie LE	hood	38 Lux/W
Verlichtingsefficiëntieklasse A
Vetafscheidingsgraad GFE	hood	78,9 %
Vetafscheidingsklasse C
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		292,1 / 493,5 m3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		- m3/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik		54 / 66 dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		-	dB
Stroomverbruik wanneer uitgeschakeld	Po	0	W
Stroomverbruik in stand-by modus	Ps	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10026366, 10026367
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	hood	65,3 kWh/jaar
Tijdverlengingsfactor f 1,5
Vloeistofdynamische efficiëntie FDE	hood	13,7
Energie-efficiëntie-index EEI	hood	81,4
Gemeten luchtstroom op het beste efficiëntiepunt	QBEP	225,5 m^3/h
Gemeten luchtdruk op het beste efficiëntiepunt	PBEP	250 Pa
Maximale luchtstroom Q	max	493,5 m^3/h
Gemeten elektrisch ingangsvermogen op het beste efficiëntiepunt	WBEP	114 W
Nominaal vermogen van het verlichtingssysteem	WL	4,0 W
Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak	Emiddle	152 Lux
Gemeten stroomverbruik in stand-by modus	Po	-	W
Gemeten stroomverbruik wanneer uitgeschakeld	Ps	0	W
Geluidsniveau L	WA	66	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10026368
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEChood 57,2 kWh/jaar
Energielabel B
Vloeistofdynamische efficiëntie FDEhood 22,9
Vloeistofdynamische efficiëntieklasse		C
Verlichtingsefficiëntie LEhood 55 Lux/W
Verlichtingsefficiëntieklasse A
Vetafscheidingsgraad GFEhood 68,3 %
Vetafscheidingsklasse D
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		355,0 / 607,2 m3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		- m3/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbare toerental bij conventioneel gebruik		55/71	dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		-	dB
Stroomverbruik wanneer uitgeschakeld	Po	0	W
Stroomverbruik in stand-by modus	Ps - W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer 10026368
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEChood 5	7,2 kWh/jaar
Tijdverlengingsfactor f 1,2
Vloeistofdynamische efficiëntie FDE	hood 22,9
Energie-efficiëntie-index EEIhood 65,9
Gemeten luchtstroom op het beste efficiëntiepunt	QBEP 326,1 m^3/h
Gemeten luchtdruk op het beste efficiëntiepunt	PBEP 326 Pa
Maximale luchtstroom Qmax 607,2	m^3/h
Gemeten elektrisch ingangsvermogen op het beste efficiëntiepunt	WBEP 129,0 W
Nominaal vermogen van het verlichtingssysteem	WL	1	W
Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak	Emiddle	55	Lux
Gemeten stroomverbruik in stand-by modus	Po	- W
Gemeten stroomverbruik wanneer uitgeschakeld	Ps	0	W
Geluidsniveau	LWA 71	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

INFORMATIE OVER MILIEUBESCHERMING

• Let er tijdens het koken op dat er voldoende luchttoevoer is, zodat de afzuigkap efficiënt en met een gering bedrijfsgeluid kan functioneren.
• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pas tijdig het toerental aan wanneer tijdens het koken grote hoeveelheden stoom ontstaan. Wanneer stoom en damp zich al in de keuken hebben verspreid, moet de afzuigkap langer aan blijven staan.
• Schakel de afzuigkap uit, wanneer u hem niet meer nodig heeft.
• Schakel de verlichting uit, wanneer u die niet meer nodig heeft.
• Reinig het filter regelmatig en vervang deze tijdig om de effectiviteit van het ventilatiesysteem te behouden en brandgevaar te voorkomen.
• Plaats tijdens het koken altijd de deksels op uw pannen om stoom en condenswater te reduceren.

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften weg te gooien beschermt u het milieu en de gezondheid van uw medemensen tegen negatieve consequenties. Informatie over recycling en het wegdoen van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.

Importeur voor Groot-Brittannië:
