GEBRUIKSAANWIJZING SEW121821 Emerio

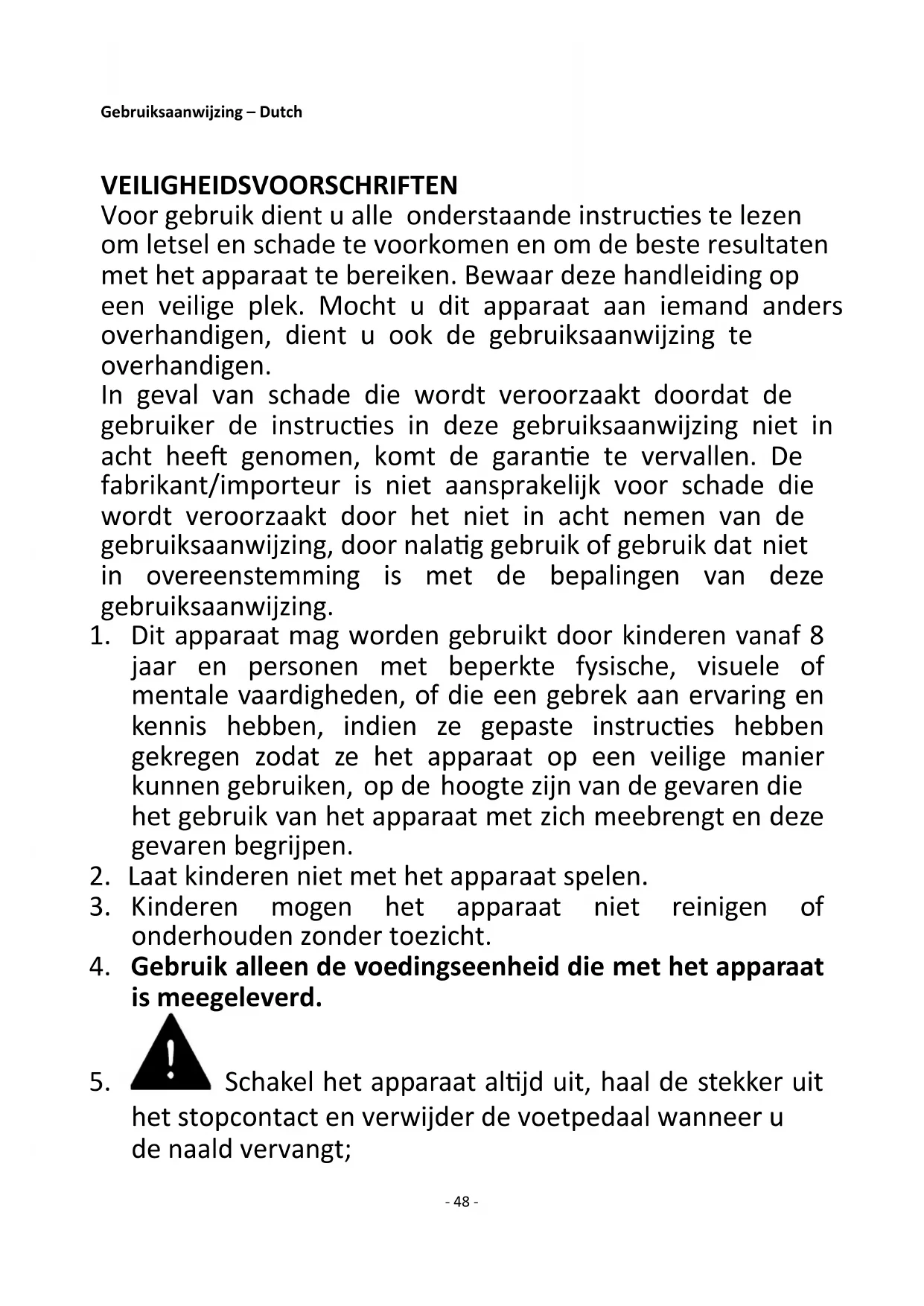

Voor gebruik dient u alle onderstaande instructies te lezen om letsel en schade te voorkomen en om de Beste resultaten met het apparaat te bereiken. Bewaar deze handleiding op een veilige plek. Mocht u dit apparaat aan iemand anders overhandigen, dient u ook de gebruiksaanwijzing te overhandigen.

In geval van schade die worden veroorzaakt doordat de gebruiker de instructies in deze gebruiksaanwijzing Niet in zich heeft genomen, komt de garantie te verrallen. De fabrikant/importeur is nicht aansprakelijk voor schade die worden veroorzaakt door het Niet in zich nemen van de gebruiksaanwijzing, door nalatig gebruik of gebruik dat Niet in overeenstemming is met de bepalingen van deze gebruiksaanwijzing.

1. Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en personen met beperkte fysische, visuele ofmentale vaardigheden, of die een gebrek aan ervaring enkennis hebben, indien ze gespaste instructies hebben gekregen zodate het apparaat op een veilige manierkunnen gebruiken, op de hoogte+zijn van de bevaren diehet gebruik van het apparaat met zich meebrengt en dezegevaren begrijpen.
2. Laat kinderen nicht met het apparaat spelen.
3. Kinderen mogen het apparaat nicht reinigen of onderhonden zonder toezicht.
4. Gebruik alleen de voedingseenheid die met het apparaat is meegeleverd.

1. Schakel het apparaat algijd uit, haal de stekker uit het stopcontact en verwijder de voetpedaal wanner u de naald verrangt;

de naald van draad voorziet;
de onderste spoel verwangt;
een onderdeel verwangt;
de machine schoonmaakt;
na elk gebruik.

1. Schakel de machine nooit in wonneer er draad op de naald is geregen maar er geen stof op de machine aanwezig is. Dit kan de machine beschadigen.
2. Houd uw handen op elk moment uit de buurt van de naald, het handwiei, de bovendraad-spanningsknop en de patroonkeuzeknop wonneer het apparaat in werkig is.
3. Probeer nooit de behuizing van het apparaat te openen en probeer nooit zich het apparaat te repareren. Dit kan een elektrische schok veroorzaken.
4. Laat het apparaat nooit zonder toezicht anschter wanneer het in gebruik is.
5. Schakel het apparaat uit of haal de stekker uit het stopcontact wonneer u het apparaat zonder toezicht hinterlaat.
6. Trek de stekker uit het stopcontact voordat u onderhoud op het apparaatuitvoert.
7. Dit apparaat werk nicht ontworpen voor commercieel gebruik.
8. Gebruik het apparaat nicht buitenshuis.
9. Gebruik het apparaat nicht voor andere doeleinden dan het beoogde doel.
10. Gebruik het apparaat nooit als het op enigerlei wijze beschadigd is.
11. Wanner de naaimachine nicht worden gebruikt, schakel hetuit, haal de stekker uit het stopcontact en verwijder devoetpedaal.
12. Berg het apparaat op in een droge en geventileerde ruimte.

BESCHRIJVING VAN DE ONDERDELEN

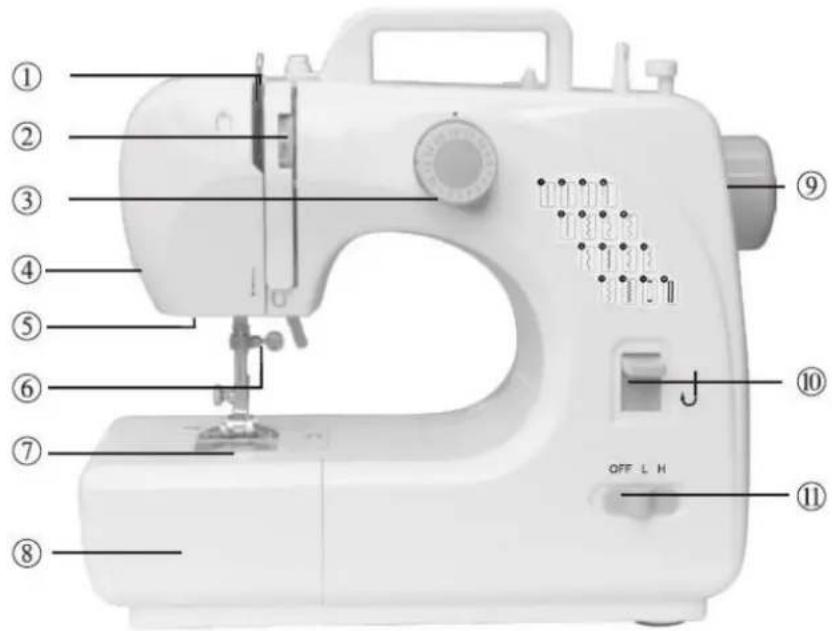

Vooranzicht

1. Opneemhendel
2. Bovendraad-spanningsknop
3. Patroonkeuzeknop
4. Draadafsnijder
5. Werklamp
6. Naaldklemschroef
7. Onderste spoel
8. Lade
9. Handwiel
10. Achteruitknop
11. Aan/uit- en snelheidsschakelaar

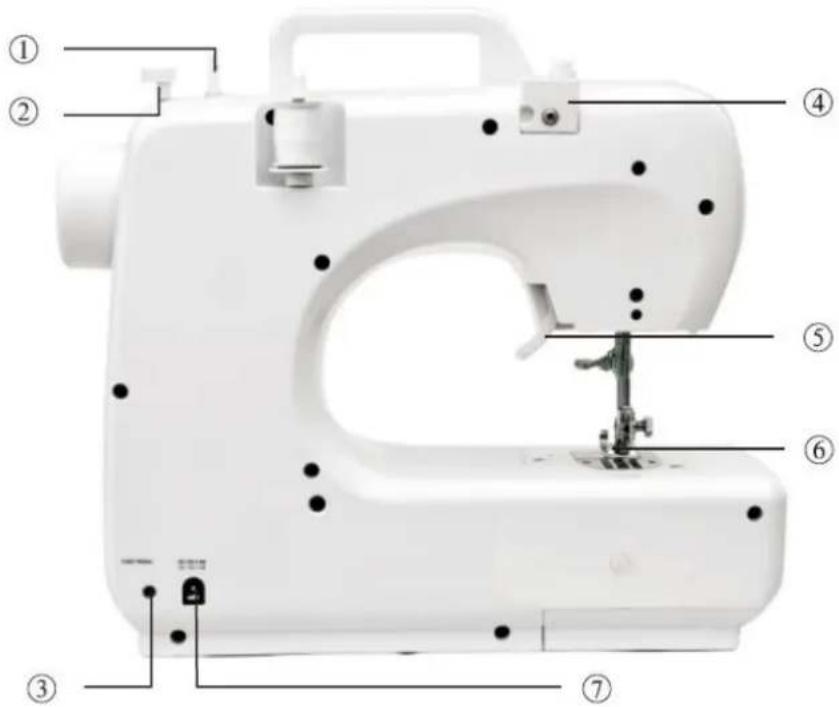

Achteraanzicht

1. Spoelopwindpen
2. Spoelopwindstop
3. Ingangsaansluiting voor voetpedaal
4. Spoelopwindspanningsschijf
5. Naivaothendel
6. Naivaot
7. DC-ingang

DE VOETPEDAAL (A) EN ADAPTER (B) GEBRUIKEN

1. Sluit de voetpedaal aan door de stekker in de ingangsaansluiting van de voetpedaal te stoppen. U kurz verwolgens de voetpedaal gebruiken om het apparaat in te schakelen in plaats van de schakelaar (Aan/uit en snugheidsschakelaar) te gebruiken.
2. Verbind de adapter met de DC-ingangsaansluiting aan de achechterkant van de machine en sluit de adapter verwolgens aan op een stopcontact.

Opgelet:

Zorg dat de voetpedaal van de machine is losgemaakt wanner u het apparaat Niet gebruikt om het ongewenst starten van de naaimachine te
- De voetpedaal kan nicht samen met de aan/uit- en snugheidsschakelaar worden gebruikt. Zorg dat de schakelaar op de stand "OFF" (uit) is ingesteld.
U kurz de snelheid nicht regelen wanneer de voetpedaal worden gebruikt.

DE NAALD VERVANGEN

Als de naald breekt of als u een andere naald nodig hebt om een andere soort stof te naaien, voer de volgende stappenuit:

Opgelet: Om het ongewenst opstarten van de naalmachine te vermijden, schakel het apparaat UIT, verwijder de voetpedaal en haal de stekkeruit het stopcontact.

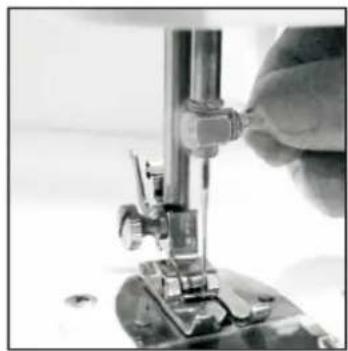

1. Draai het handwiel om de naald in de hoogste positie te zetten. Houd de oude naald vast en draai de naaldklemschroef los. Verwijder de oude naald en gooi het op een gespaste manier weg. (Fig.1)

2. Stop de neue nauld in de klem met de vlakke kant maar de juiste richting (achterkant) gericht. Duw de naald helemaal in de klem voordat u de naaldklemschroef opnieuw vastdraait.

3. Draai de naaldklemschroef stevig vast.

Opgelet: Zorg dat de naald in de juiste richting is aangebracht en de naaldklemschroef stevig is vastgedraaid om te vermijden dat de naald van de klem loskomt.

Fig.1

Fig.2

DE NAAIVOET VERVANGEN

1. De naiavoet verwijderen

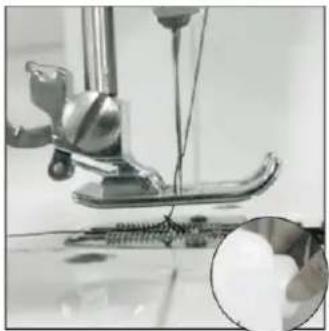

Draai het handwiel om de naald in de hoogste positie te zetten. Breng de naivaothendel omhoog en druk op de vergrendelingshendel van de naaivoet. De naivaot komt automatisch los van het vergrendelingsmechanisme. (Fig.3; Fig.4)

2. De naivoet installeren

Plaats de naivoet onder het vergrendelingsmechanisme, breng de naivoethendel omlaag, druk op het vergrendelingsmechanisme om de voet terug te zetten en breng de naivoethendel opnieuw omhoog. (Fig.5; Fig.6)

Opgelet:

Schakel het apparaat algid uit, haal de stekker uit het stopcontact en verwijder de voetpedaal tijdens het verrangen van de naaivoet.
Voordat u de naaivoet verrangt,plaats de machine op een stabel oppervlak.
Wanner u de naivoet omlaag brengt, plaats uw hand of vinger er nicht onder om letsel te vermijden.

Fig.3

Fig.4

Fig.5

DE NAAIMACHINE VAN DRAAD VOORZIEN

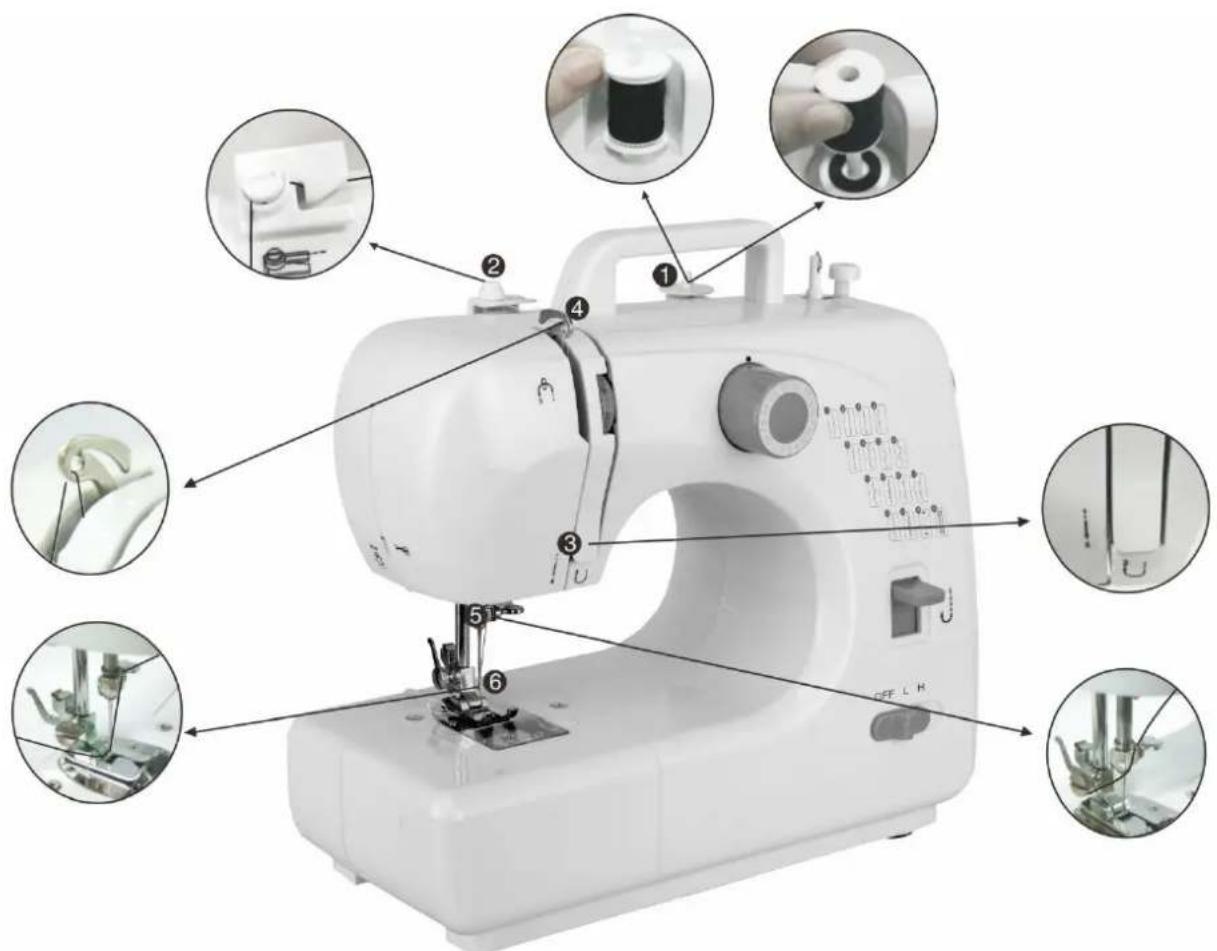

1. De bovendraad aanbrengen

Opgelet: Schakel het apparaat aktijd uit en haal de stekker uit het stopcontact voordat u de voetpedaal verwijdert om de machine van draad te voorzien.

1) Draai het handwiel om de naald in de hoogste positie tezetten.
2) Plaats een spel op de klospen, breng de kap van de klospen aan en trek de draadervolgensuit.
3) Trek aan de draad en steek het door de spoelopwindspanningssschijf. (markering ② in de onderstaande afbeelding)
4) Stop de draad door de groef en trek het omhoog richting de verchroomde opneemhendel. (markeringen ③ & ④ in de onderstaande afbeeling)
5) Steek de draad door het gat in de verchroomde hendel en trek hetrecht omlaag richting de naald. (markeringen ④ & ⑤ in de onderstaande afbeelding)
6) Stop de draad door het gat in de naaldhouser, verwolgens door het oog van de naald vanaf de voorkant en trek 10 cm aan dechterkantuit. (markering ⑥ in de onderstaande afbeelding)

2. De onderste spoel verrangen

1) Schuif de knop van de spoelkap waar rechts en verwijder de spoelkap (Fig.7).
2) Plaats een neue spoel in de houder met de draad met de klok mee. Laat ongeveer 10 cm van de draaduitsteken (Fig.8).
3) Maak een Ius en stop het in het gat onder de naald.
4) Houd het uiteinde van de bovendraad met een hand vast en draai het handwiel met de andere hand gegen de klok in, de naalddraad neemt de spoeldraad op en trekt het door het gat onder de naald (Fig.9).
5) Breng de spoelkap opniew aan, scheid de twee draden en trek ze maar de achterkant van de machine onder de naivoet, LAST DAIR 15 cm hangen. (Fig. 10)

Opgelet:

Schakel het apparaat algid uit, haal de stekker uit het stopcontact en verwijder de voetpedaal tijdens het vervangen van de onderste spoel.

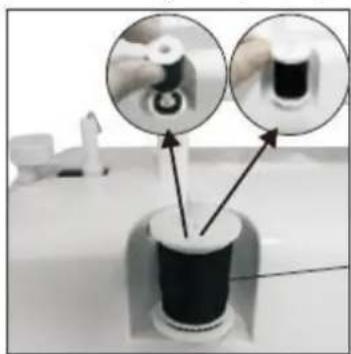

- Gebruik metalen spoelen zodat de magneethouder de spoeldraad kan detecteren en juist werkt.

Fig.7

Fig.9

NAAJEN

1. Draai het handwiel om de naald in de hoogste positie te zetten.
2. Breng de naivoethendel omhoog en plaats de stof die u wilt naien onder de naivoet. (Fig. 11).
3. Laat de naivoet zakken. (Fig.12).
4. Draai de patroonkeuzeknop om uw gewenst steekpatroon te kiezen.

Opgelet:

Voordat u het steekpatroon wijzigt, schakel het apparaat uit en draai het handwiel om de naald in de hoogste positie te zetten zoat deze Niet vast komt te zitten of gebogen raakt.
- Het is nicht toegestaan om het steekpatroon verwijl de machine in werkig is te wijzigen, de naald en/of machine+knen worden beschadigd.
5. Draai het handwiei enkele keren om er zeker van te+zijn dat de steken Niet vastlopen.
6. Schuif de aan/uit-schakelaar maar de stand „L" (lage snelheid) of „H" (hoge snelheid) en de machine start automatisch met naaien. Wij bevelen aan dat beginners de lage snelheid gebruiken (Fig.13).
7. Na het naaien, schakel de machine uit, haal de stekker uit het stopcontact, draai het handwiel om de naald volledig omhoog te zetten, breng de naaivoet omhoog, verwijder de stof voorzichtig uit de naaimachine en knip de draad door met de draadafsnijder (Fig.14).

Tip:

Draai het handwiel wanner de stof moeillijk te verwilderen is en trek de stof cervolgens voorzichtiguit.
- Als de draad verdraaid is of vastzit, draai het handwiel en trek tegelijkertijd Lichtjes aan de draad om het los te make. Het mechanisme voor de onderste spoel is een precisie-instrument. Een verkeerde handleding kan het beschadigden. Duw of trek er Niet aan met uw vinger of een voorwerp.

Fig.11

Fig.13

EIGENSCAPPEN

1. Het steekpatroon selecteren

Draai de patroonkeuzeknop om een van de 12 steekpatronen te kiezen. Aan de buitenkant van de machine zijn de steekpatronen door middel van een afbeelding weergegeven.

Opgelet:

Voordat u het steekpatroon wijzigt, schakel het apparaat uit en draai het handwiel om de naald in de hoogste positie te zetten zodate zich nicht vast komt te zitten of gebogen raakt.
- Het is Niet toegestaan om het steekpatroon verwijl de machine in werkig is te wijzigen, de naald en/of machine+knen worden beschadigd.

2. Achteruit naaien

Achteruit naaien (stiksteek) is handig voor het versterken van het begin en het einde van naden. Om deze functie te gebruiken, doe het volgende:

1) Naai vooruit zoals gebruikelijk en druk en houd de stiksteekknop verrolgens aan de Voorkant van den naaimachine ingedrukt om anschteruit te naajien.
2) Om opniewu vooruit te naaien, laat de stiksteekknop los.

Opmerking: Achteruit naaien is alleen van toepassing op steekpatronen 1 tot 4.

3. De naaisnelheid instellen

Schuif de aan/uit-schakelaar maar de stand „L" of „H". ("L" = lage snelheid; "H" = Hoge snelheid)

4. Werklamp

Als u extra Licht nodig heeft, druk op de信息披露kelaar om het Licht in te schakelen. Druk opnieuw op de schakelaar om het Licht uit te schakelen. Het is Niet möglich om de werklamp zich te verrangen.

5. Draadafsnijder

De machine is voorzien van een draadafsnijder aan de linkerkant van de machine. Gebruik deze om de draad na hetaaSien of opwinden door te knippen.

6. Mouwen naaien

Deze naaimachine kan worden gebruikt om mouwen of andere nauwe openings in kleding te naaien. Trek de lade uit en breng het kledingstuk over de naaiarm aan als u de mouwen wilt naaien.

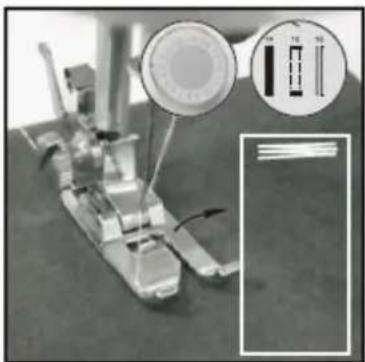

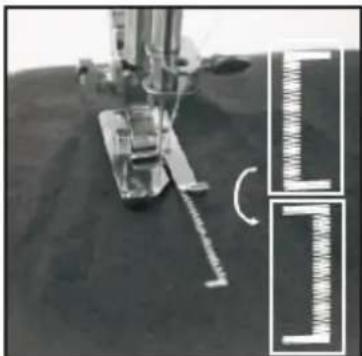

7. Handmatig knoopsgat

1) Plaats het doek onder de naivoet en laat de naivoet zakken op het doek waar u een knoopsgat wilt naajen. Kies cervolgens de 15e steek.

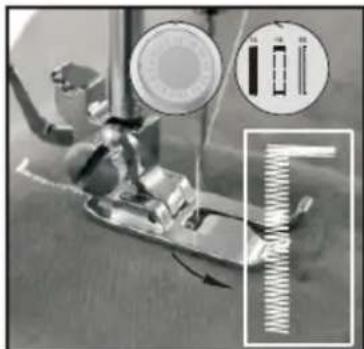

2) Schakel het apparaat in, naai 5-6 steken op een lage snelheid en schakel het apparaat danuit (Fig. 15).

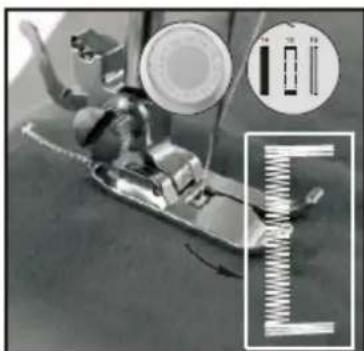

3) Kies de 16e steck, schakel het apparaat in, naai de ges paste lengte op het doek en schakel het apparaat dansuit. Naai zo goed mogelijk in een rechte lijn (Fig. 16).
4) Kies de 15e steek, schakel het apparaat in, naai 5-6 steken op een lage snelheid en schakel het apparaat dan uit (Fig. 17).
5) Breng de naaivoet omhoog en draai het doek 180^ (Fig. 18).

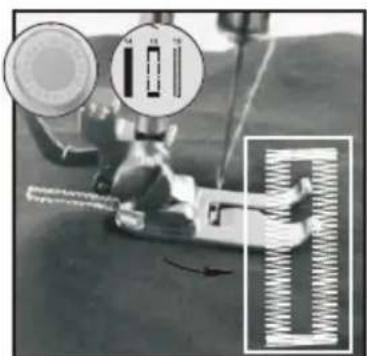

6) Kies de 16e steek, schakel het apparaat dan in en naai totdat het knoopsgat voltooid is (Fig.19).

Fig.15

Fig.16

Fig.17

Fig.18

Fig.19

Opmerking:

De persvoet die hieronder wordt weergegeven kan worden gebruikt voor het naaien van een knoopsgat.

8. Lade

Deze lade is een opbergruimte voor het toebehoren, ze kan worden uitgeschoven en gemuld met reservespoelen, naalden, etc.

DE SPOEL OPWINDEN

1. Breng een klos met draad aan op de klospen. (Fig.20)
2. Stop de draad door de spoelopwindspanningsschijf aan de bovenkant van de machine. (Fig.21)
3. Breng de spoel aan op de spoelopwindpen en wikkel de draad enkele keren met de klok mee rond de spoel. (Fig.22)
4. Duw de spoel maar links. (Fig.23)
5. Schakel de machine in om het opwinden te starten. (Fig.24)
6. Schakel de machine uit om het opwinden te stoppen wonneer er zich voldoende draad op de spelb bevindt.
7. Duw de spoel weg van de spoelopwindstop, verwijder de spoel van de pen en knip de draad door. (Fig.25)

Opgelet:

Voordat u de spel oopwindt, breng de naaivoet omhoog, verwijder de onderste spel en de bovendraad.

Fig.20

Fig.21

Fig.22

Fig.23

Fig.24

Fig.25

STEKEN AANPASSEN

1. Zoals aangegeven in de Fig. A, de normale steek要去 een gelijkmatige boven- en onderdraad hebben, geen van beiden mag te strak of te los zitten. (① = Bovendraad; ② = Doek; ③ = Onderdraad)

Fig.A

1. Als de onderdraad eruit ziet als een rechte lijn (Fig.B), geeft dit aan dat de bovendraad te los zit. Draai de bovendraad-spanningsknop waar een hoger cijfer om de spanning te verhogen en normale steken te krijgen.

Fig.B

1. Als de bovendraad er uit ziet als een rechte lijn (Fig.C), geeft dit aan dat de bovendraad te strak zit. Draai de bovendraad-spanningsknop maar een lager cijfer om de spanning te verlagen en normale steken te krijgen.

Fig.C

Voorstelling van te naaien doek Specificaties van stof	Katoen/Linne n	Zijde/Wol	Polyester	Elastiek
Normaal	✓	✕	✓	Δ
Dik	✓	✕	✓	Δ
Dun	✓	✕	✕	✕
Hard	✓	✓	✓	Δ
Zacht	✕	✕	✕	✕

Naiaodeltreffendheid:

v: betekent eenvoudig te naaien
× : betekent moeilijk te naaien
: betekent nicht soepel te naaien

Opmerking:

1. Bepaling van de stofdikte:

Dun (stof): twee lagen van stofdikte < 0,35mm

Dik (stof): twee lagen van stofdikte < 0.8mm

Normaal (stof): twee lagen van stofdikte ≥ 0,35mm en ≤ 0,8mm .

1. Bepaling van elastische doek:

Als de doek, met een afmeting van „100 mm x 30 mm“, tot meer dan 106 mm wordenuitgetrokken bij een spankracht van 0,5 kg, dan is de doek elastisch, anders is het inelastisch.

1. Harde stof: zoals jeans, fjne canvas, etc.
2. Zache stof: zoals handdoek, stofdoek, etc.

MEER TIPS

1. Zorg dat er zich stof onder de naald bevindt wanner de machine in werking is en de naald beweegt,

anders zal de machine vastlopen en zar de draad vast komen te zitten.

1. Draai het handwiel 2 tot 3 keer met de hand om te testen of het gladjes loopt of Niet voor de start van de machine. De richting waarin het handwiel moet worden gedraaid moet bezelfde+zijn als de pijlichting op het handwiel.
2. Zorg dat de machine op een juiste manier van draad is voorzien (vergeet geen stappen of gebruik geen verkeerde draad).
3. Naai Niet op kleding met een hoge elastificeit, te dunne (zoals zichde) of de dikke stof en volg de aanwijzingen voor de toepasselijkde doeck.
4. Als de machine vast raakt of de draad vast zit als gevolg van een fouitief gebruik, schakel de aan/uit /SNelheidsschakelaar onmiddelijk uit.
5. Voordat u de spel oopwindt, verwijder de onderste spel oen de bovendraad.

Uitvoer van adapter: 12 V DC, 1500 mA

Naaimachine: 12 V DC, 1500 mA

GARANTIE EN KLANTENSERVICE

Vór de levering worden once apparaten streng gecontrolerd. Indien het toestel ondanks alle zorg bij de productie ofijdens het transport beschadigd werk, moet u het maar de handelaar terugbrengen. Naast het wettelijkerecht op waarborg heeft de klantrecht op de volgende garantieclaim:

Wij geen een garantie van 2aar op het toestel, te beginnen met de koopdatum. Indien u een defect product heeft,(Inturechtstreek terug gaan naar het aankooppunt.

Gebreken die het gevolg zijn van ondeskundig gebruik van het toestel, foutenijdens ingrepen en reparaties door derden of door de inbouw van vremeerde onderdelen, vallen Niet onder deze garantie. Bewaar algtduw aankoopnota, zonder aankoopnota kurz u geen aanspraak maken op enige vorm van garantie. Bij schadeveroorzaakt door het Niet opvolgen van de gebruiksaanwijzing verralt hetrecht op garantie. Voor verwolgschade die hieruit ontstaat+kunnen wij Niet verantwoordelijk gehouden worden. Voor materiele schade of personlijk letselveroorzaakt door ondeskundig gebruik of het Niet opvolgen van de veiligheidsvoorschriften...,...,... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . ... . ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ? . . . . . . . . . . . . . . . . ? . ; -

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

- - -

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

Recycling - Europese Richtlijn 2012/19/EU

Deze marketing betekent dat dit product Niet samen met ander huishoudelijk afval mag worden afgedankt. Om het milieu en de volksgezondheid Niet in gevaar te brengen en het hergebruik van grondstoffen te bevorderen,要去 dit product op verantwoordelijke wijze worden afgevoerd. Lever verbruike apparatuur a.u.b. in bij de hiervoor bestemde inzamelpunten of bij de winkel waar het product was aangeschaft. Zij zullen dit product accepteren voor milieuuviendelijk afvalverwerking.

Emerio Holland B.V.

Zomervaart 1A

2033 DA Haarlem

The Netherlands

Klantendienst:

T: [phone]

E: [e-mail]
