Producttype	Mobiele airconditioning met warmtepomp en energieopslag
Merk	Emerio
Model	PAC127560
Afmetingen (L x B x H)	49,5 x 33 x 92 cm
Netto gewicht (zonder water)	38,8 kg
Voeding	220-240 V ~ 50 Hz
Koelvermogen	600 - 2500 W
Verwarmingsvermogen	900 - 2500 W
Koudeopslagcapaciteit	4,5 kWh
Max. luchtdebiet	360 m³/h
Geluidsniveau (min/max)	33 / 45 dB(A)
Koelmiddel	R290 (brandbaar)
Watertankcapaciteit	37 L
Belangrijkste functies	Koudeopslag, koeling, sterke koeling, warmteopslag, verwarming, ontvochtiging, ventilatie
Connectiviteit	Wi-Fi (Smart Life), compatibel met Alexa en Google Assistant
Kinderveiligheid	Ja (toetsenblokkering)
Omgevingstemperatuurbereik tijdens gebruik	5 - 38 °C
Instelbaar temperatuurbereik	16 - 32 °C
Minimale ruimteoppervlakte	13 m²
Minimale afstand rond het apparaat	20 cm
Garantie	2 jaar
Elektrische klasse	I

Veelgestelde vragen - PAC127560 Emerio

Hoe vul ik de watertank?

Om de tank te vullen, verwijder de waterinlaatknop aan de achterzijde, sluit de inlaat/uitlaatslang aan op een kraan en druk op de waterinlaatknop. De klep sluit automatisch wanneer het niveau is bereikt. Gebruik schoon water (temperatuur tussen -9°C en 40°C, afhankelijk van de modus).

Hoe gebruik ik de koudeopslagmodus?

Selecteer de modus Koudeopslag met de modusknop. Stel de temperatuur in tussen -9°C en 5°C (lager = meer capaciteit). Tijdens de opslag blaast het apparaat warme lucht uit: plaats het bij een open raam. Zodra het klaar is, gaat het apparaat in stand-by en kunt u de modus Koeling gebruiken.

Wat te doen als het apparaat foutcode E4 weergeeft?

Code E4 geeft aan dat de condensopvangbak vol is. Tap het condenswater af door de plug van de achterste afvoeropening te verwijderen. U kunt ook de meegeleverde afvoerslang aansluiten voor continue afvoer. Het alarm stopt en het apparaat werkt normaal.

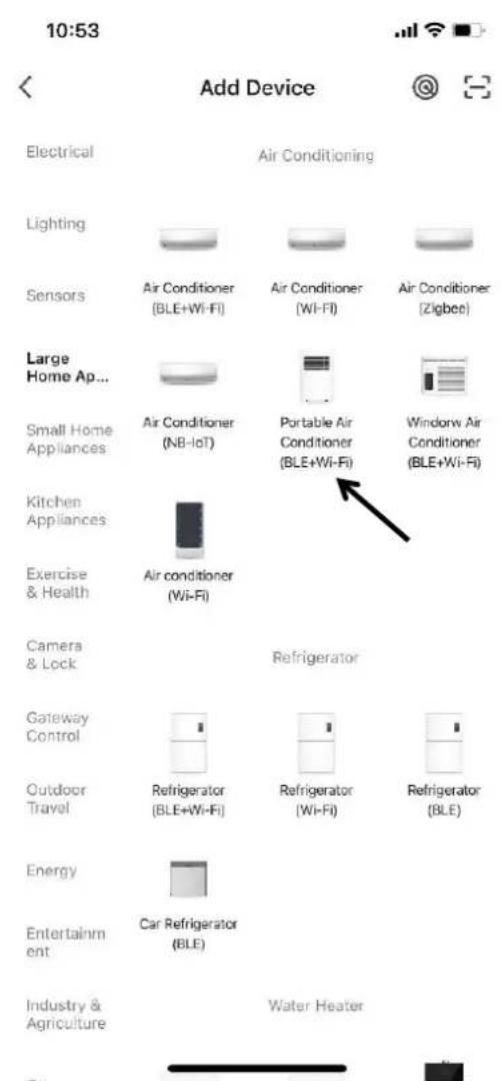

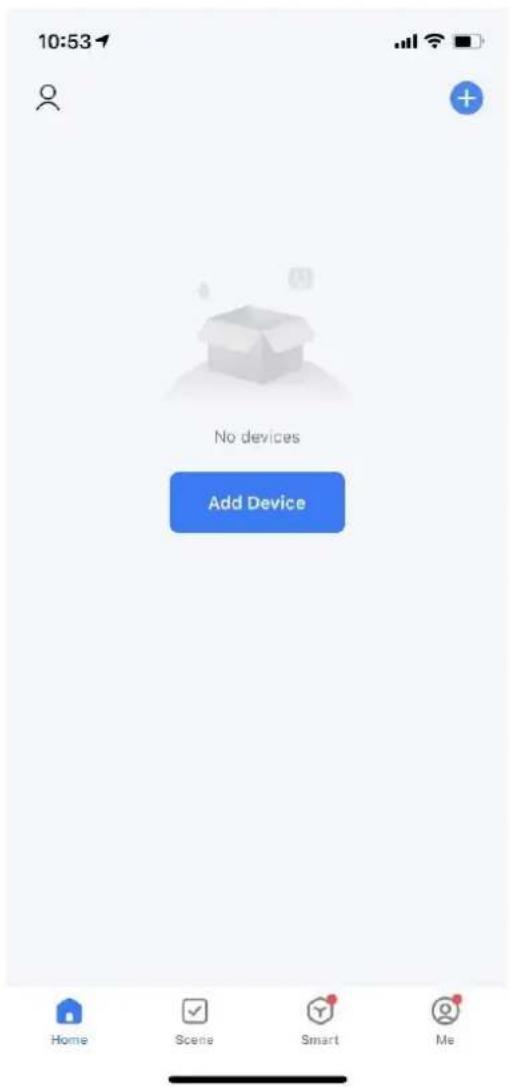

Hoe verbind ik het apparaat met wifi?

Download de Smart Life app (iOS/Android). Druk 5 seconden op de aan/uit-knop van het apparaat tot de wifi-indicator snel knippert. Voeg in de app een apparaat toe, selecteer Portable Air Conditioner (Wi-Fi) en volg de instructies. Gebruik een 2,4 GHz netwerk. Compatibel met Alexa en Google Assistant.

Kan ik de airconditioning gebruiken zonder afvoerslang?

Ja, het apparaat is een slangloos model (mobiel met energieopslag). Het slaat koude of warmte op in het water van de tank en geeft vervolgens behandelde lucht af zonder dat er een afvoerslang naar buiten nodig is. Zorg ervoor dat de kamer minimaal 13 m² is.

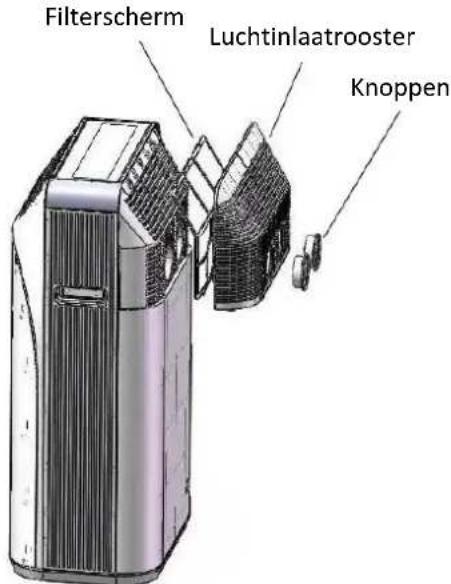

Hoe reinig ik het luchtfilter?

Draai de waterinlaat- en uitlaatknoppen aan de achterzijde los, verwijder het achterste luchtinlaatrooster, haal het filter eruit. Reinig het met lauwwarm water (ongeveer 40°C) en een neutraal schoonmaakmiddel, spoel af en laat aan de lucht drogen. Gebruik geen alcohol, benzine of zeer heet water. Reinig elke twee weken.

Kan het apparaat continu werken?

Ja, u kunt de timer gebruiken om een automatische uitschakeling in te stellen (in koel-, verwarmings- en andere modi) of om een start- en eindtijd in te stellen na het inschakelen. Met de timer kunt u de eindtijd instellen (druk op de timer-knop) of de start- en eindtijd (als het apparaat net is ingeschakeld).

Wat is het verschil tussen koudeopslag en koeling?

De koudeopslag bereidt koud water (tussen -9°C en 5°C) in de tank: het apparaat stoot warme lucht uit, dus moet het bij een open raam worden geplaatst. Zodra de opslag is voltooid, gebruikt de koelmodus dit koude water om de kamer te koelen zonder externe afvoer. Koeling werkt alleen als het water koud genoeg is.

Is het koelmiddel R290 gevaarlijk?

R290 (propaan) is een brandbaar koelmiddel, maar voldoet aan de milieunormen. Het apparaat is ontworpen met veiligheidsvoorzieningen (geen ontstekingsbronnen, ventilatie). Het circuit mag nooit worden doorboord. Bij een lek de ruimte ventileren en geen vonken veroorzaken. De garantie vereist dat reparaties door een gecertificeerde professional worden uitgevoerd.

Hoe activeer ik de kinderveiligheid?

Om de kinderblokkering te activeren, drukt u tegelijkertijd gedurende 3 seconden op de knoppen + en -. De toetsen worden vergrendeld. Om te deactiveren, herhaalt u dezelfde actie of haalt u de stekker uit het stopcontact. Een lampje (of spraakmelding) bevestigt de activering.

GEBRUIKSAANWIJZING PAC127560 Emerio

Onderdelen nodig? Kijk op https://onderdelen.emerio.eu

Onderdelen nodig? Kijk op https://onderdelen.emerio.eu

Onderdelen nodig? Kijk op https://onderdelen.emerio.eu

INSTRUKTIONS FÖ R REPARATION AV APPARATER SOM INNEHÄLLER R290

1. Service

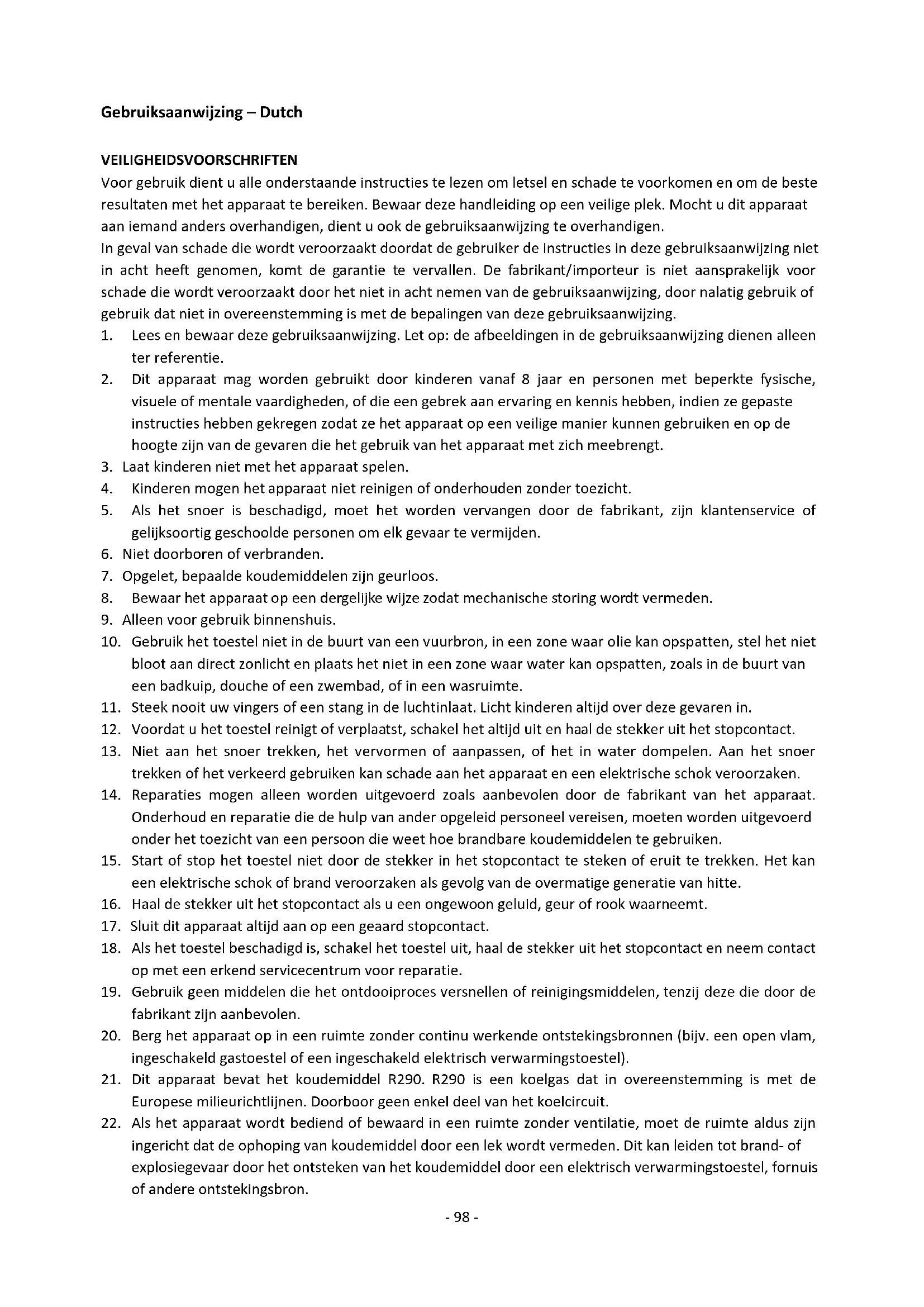

Gebruiksaanwijzing - Dutch

VEILIGHEIDSVOORSCHRIFTEN

Voor gebruik dient u alle onderstaande instructies te lezen om letsel en schade te voorkomen en om de beste resultaten met het apparaat te bereiken. Bewaar deze handleiding op een veilige plek. Mocht u dit apparaat aan iemand anders overhandigen, dient u ook de gebruiksaanwijzing te overhandigen.

In geval van schade die worden veroorzaakt doordat de gebruiker de instructies in deze gebruiksaanwijzing Niet in acht heeft genomen, komt de garantie te verrallen. De fabrikant/importeur is Niet aansprakelijk voor schade die worden veroorzaakt door het Niet in acht nemen van de gebruiksaanwijzing, door nalatig gebruik of gebruik dat Niet in overeenstemming is met de bepalingen van deze gebruiksaanwijzing.

1. Lees en bewaar deze gebruiksaanwijzing. Let op: de afbeeldingen in de gebruiksaanwijzing dienen alleen ter referentie.
2. Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en personen met beperkte fysische, visuele of mentale vaardigheden, of die een gebrek aan ervaring en kennis hebben, indien ze gespaste instructies hebben gekregen zodat ze het apparaat op een veilige manier+kennen gebruiken en op de hoogte zich van de bevaren die het gebruik van het apparaat met zich meebrengt.
3. Laat kinderen nicht met het apparaat spelen.
4. Kinderen mogen het apparaat Niet reinigen of onderhonden zonder toezicht.
5. Als het snoer is beschadigd, moet het worden verrangen door de fabrikant, zijn klantenservice of gelijksoortig geschoolde Personen om elk gevaar te vermijden.
6. Niet doorboren of verbranden.
7. Opgelet, bepaalde koudemiddelen zich geurloos.
8. Bewaar het apparaat op een dergelijk wijze zodat mechanische storing worden vermeden.
9. Alleen voor gebruik binnenshuis.
10. Gebruik het toestel Niet in de buurt van een vuurbron, in een zone waar olie kan opspatten, stel het Niet bloot aan direct zonlicht enplaats het Niet in een zone waar water kan opspatten, zoals in de buurt van een badkuip, douche of een zwembad, of in een wasruimte.
11. Steek nooit uw vingers of een stang in de luchtinlaat. Licht kinderen.altijd over deze bevaren in.
12. Voordat u het toestel reinigt of verplaatst, schakel het altijd uit en haal de stekker uit het stopcontact.
13. Niet aan het snoer trekken, het verrormen of aanpassen, of het in water dompelen. Aan het snoer trekken of het verkeerd gebruiken kan schade aan het apparaat en een elektrische schok voroorzaken.
14. Reparaties mogen alleen worden uitgevoerd zoals aanbevolen door de fabrikant van het apparaat. Onderhoud en reparatie die de hulp van ander opgeleid personeel vereisen, moeten worden uitgevoerd onder het toezicht van een persoon die weet hoe brandbare koudemiddelen te gebruiken.
15. Start of stop het toestel Niet door de stekker in het stopcontact te steken of eruit te trekken. Het kan een elektrische schok of brand veroorzaken als gevolg van de overmatige generatie van hitte.
16. Haal de stekker uit het stopcontact als u een ongewoon geluid, geur of rook waarneemt.
17. Sluit dit apparaat.altijd aan op een geaard stopcontact.
18. Als het toestel beschadigd is, schakel het toestel uit, haal de stekker uit het stopcontact en neem contact op met een erkend servicecentrum voor reparatie.
19. Gebruik geen middelen die het ontdooiprocesses versnellen of reinigingsmiddelen, tenzij deze die door de fabrikant zijn aanbevolen.
20. Berg het apparaat op in een ruimte zonder continu werkende ontstekingsbronnen (bijv. een open vlam, ingeschakeld gastroestel of een ingeschakeld elektrisch verwarmingstoestel).
21. Dit apparaat bevat het koudemiddel R290. R290 is een koelgas dat in overeenstemming is met de Europese milieurichtliinen. Doorboor geen enkel deel van het koelcircuit.

22. Als het apparaat worden bediend of bewaard in een ruimte zonder ventilatie,要去 de ruimte aldus zich ingeringt dat de ophoping van koudemiddel door een lek worden vermeden. Dit kan leiden tot brand- of explosiegevaar door het ontsteken van het koudemiddel door een elektrisch verwarmingstoestel, fornuis of andere ontstekingsbron.

23. Personen die het koelcircuit bedieren of er aan werkken,要去en in het bezit zich van een gepast certificaat van een bevoegde organiseatie, zodate deze personen bevoegt zich om koudemiddelen op een veilige manier te behandelen overeenkomstig de specificaties die in de industriie van kracht zich.

24. Reparaties mogen alleen worden uitgevoerd zoals aanbevolen door de fabrikant van het apparaat. Onderhoud en reparatie die de hulp van ander opgeleid personeel vereisen, moeten worden uitgevoerd onder het toezicht van een persoon die weet hoe brandbare koudemiddelen te gebruiken.
25. Voor instructies voor het repareren van apparaten die R290 bevatten, raadpleeg onderstaande paragrafen.
26. Laat het apparaat.altijd minstens 2 uur met rust nadat het maar een andere ruimte is gebracht.

Waarschuwing: Brandgevaar / ontvlambare materialen.

Lees de gebruikershandleidingen.

Gebruiksaanwijzing; gebruksiinstrukties

Service-indicator; lees de technische handleiding.

Waarschuwing: Houd de ventilatieopeningen vrij.

Waarschuwing: Berg het apparaat op in een goed geventileerde ruimte waar bij de grootte van de kamer overeenstemt met het oppervlak dat is aangegeven.

Zorg voor een vrij ruimte van minstens 20 cm rondon het toestel.

Gebruik en bewaar het apparaat in een ruimte met een vloeroppervlak van minstens 13m^2

Preventieve maatregelen

1. Schakel voor het eerste gebruik de stroomvoorziening in, druk op de aan/uit-knop en verbind het apparaat met de waterkraan met behulp van de onafhankelijkke waterinlaat-/uitlaatslang volgens de gesproken melding.
2. Tijdens het koelen is de hoogste watertemperatuur 40^ en de laagste watertemperatuur -9^ . De hoogste werkdruk van de watercyclus is 0,03 MPa en de laagste werkdruk is 0,005 MPa. De maximale waterinlaatdruk is 0,2-0,6 MPa. Tijdens het verwarmen is de hoogste watertemperatuur 30^ en de laagste watertemperatuur -9^ .
3. Aangezien het een mobiele airconditioner van het type warmtepomp met energieopslag is, kan dit apparaat zonder installmentie worden gebruikt. Voordat u gaat koelen of verwarmen, voltooi erst de koude- of warmteopslag. Om langer te konnen koelen of verwarmen, sla zoveel möglichk koude- of warmte-energie op te slaan.
4. Beweeg langzaam om botsing of kantelen te voorkomen.

5. Stapel geen voorwerpen bij de luchtinlaat/-uitlaat van het apparaat. Zorg voor een vrij ruimte van minstens 200mm zijnussen de luchtinlaat/-uitlaat en omringende voorwerpen. Houd de luchtinlaat/-uitlaat vrij om te voorkomen dat de luchtuitwisseling van de luchtinlaat/-uitlaat van het apparaat worden verstoord.

6. Gebruik bij het reinigen en onderhonden van het apparaat een zachte doek om het apparaat schoon te vegen. Gebruik geen was, verdunningsmiddel of irriterend reinigingsmiddel.

7. Maak het filter regelmatig schoon. Het worden aanbevolen om het elke weeken schoon te makeen.
8. Als u denkt het apparaat langere tijd Niet te gebruiken, trek de stekker uit het stopcontact en LAST water uit het waterreservoir lopen.
9. Demonteer of reparateh het apparaat Niet zonder professioneel onderhoudspersoneel.
10. Als de watertemperatuur 18 graden of lager is, maar geen water in het apparaat stromen of voer geen water af. (De temperatuur van het waterreservoir worden weergegeven op het digitaal scherm onder de koude-opslag- of warmte-opslagfunctie en op de bedieningsinterface van de app.)

Speciale herinnering

1. Open tijdens koude-opslag deuren en ramen voor ventilatie.
2. Na het wijzigen van de modus kan de compressor de beveiligingsstatus openen. Het apparaat kan stationair blijven. U moet 3 minuten wachten voordat de compressor waar kan starten.
3. Wanner de compressor start, hoort u een beetje lawaai van de tweefasige stroom. Nadat de compressor is gestart, za het lawaai van de tweefasige stroom verdwiinen.
4. Draai na het afvoeren de inlaat-/uitlaatleiding los en verwijder deze van het apparatusaat, anders zal er sifonage optreden. Zelfs na het afvoeren, zar nog water uit het apparatusaat stromen.
5. Zelfs als de afvoerfunctie van het apparaat worden gebruikt om het water in het reservoir af te voeren, kan nicht al het water Niet worden afgevoerd. Zorg er aldus voor datijdens het verplaatsen, dragen en opslaan, het apparaatrechttop staat en Niet worden gekanteld. Wanner het apparaat worden gekanteld, schakel het apparaat Niet onmiddelijk in. Wacht een bepaaldeperiode en schakel het apparaat pas in wanner het water volledig is verdampt.
6. Houd rekening met de temperatuur van het water in het waterreservoir alvorens het water af te voeren. Water in het reservoir moet worden afgevoerd bij een temperatuur boven 18^ . Als de temperatuur lager is dan 18^ , gebruik dan de warmte-opslagfunctie om de watertemperatuur te verhogen voordat het water wordt afgevoerd. Zo Niet, kan er ijs in het waterreservoir het afvoeren van het water beletten of kan het waterreservoir Niet volledig worden geleegd.
7. Opmerking: Na inschakeling van het apparaat in om het even welke modus, za de interne ventilator eerst 30 seconden draaien en daarna za het apparaat werken in de modus die u hebt ingesteld.

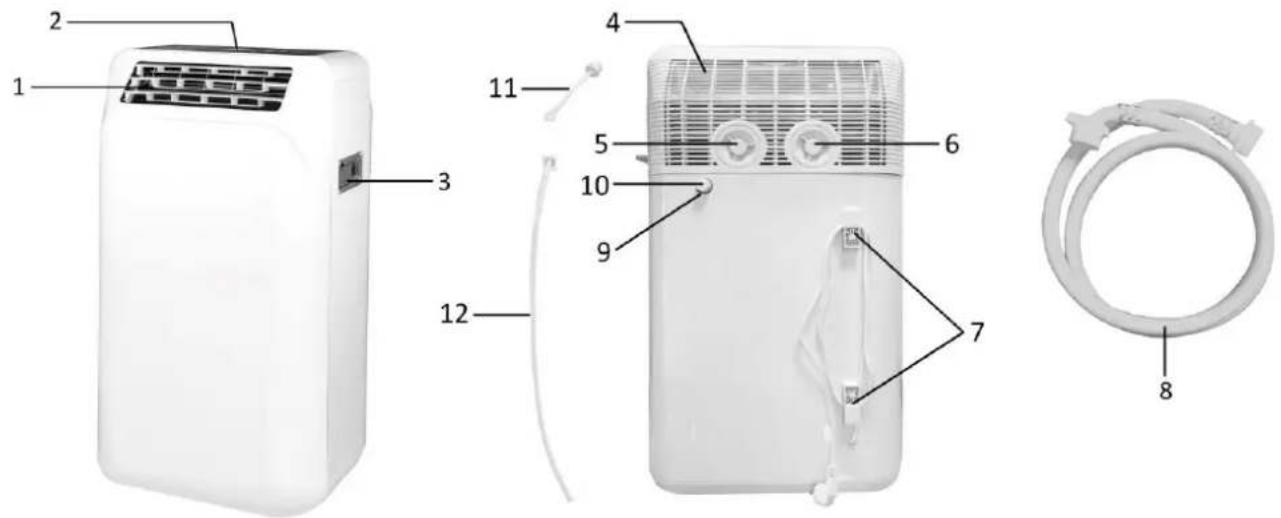

BESCHRIJVING VAN DE ONDERDELEN

1. Luchtuitlaat met verstelbare oscillatiegleuven
2. Bedieningspaneel
3. Handgreep (aan weerskanten)
4. Luchtinlaat
5. Waterinlaat en -knop
6. Wateruitlaat en-knop
7. Snoeropslag
8. Waterinlaat/-uitlaatslang
9. Waterafvoer
10. Plug
11. Reserveplug
12. Afvoerslang

Opmerking: bekijk de afzonderlijke gids voor de wateraansluitingen.

Bedieningspaneel

A. Aan/uit-knop

Druk op deze knop om het apparaat aan/uit te zetten.

B. Afvoerknop

Druk op deze knop om de waterafvoerfunctie te starten.

C. Toevoerknop

Druk op deze knop om de watertoevoerfunctie te starten.

D. +/ -knoppen

Druk in de modus koude-opslag, koeling, sterke koeling, warmte-opslag of verwarming op de knoppen om de ingestelde temperatuur te verhogen of te verlagen (elke druk wijzigt de temperatuur met 1 graad).

Voor de timer en vooraf ingestelde functies druk op de knappen om de ingesteldeijd te verhogen of te verlagen (elke druk wijzigt deijd met 1uur).

E. Digitaal scherm

1. Wi-Fi-indicator
2. Lage temperatuur
3. Hogetemperatuur
4. Koude-opslag
5. Gebrek aan water
6. Water vol
7. Warmte-opslag
8. Koelmodus
9. Sterke koelmodus
10. Ontvochtigingsmodus

11. Verwarmingsmodus

12. Ventilatiemodus

13. Timer
14. Voorinstelling voor koude-opslag
15. Voorinstelling voor warmte-opslag
16. Energie-indicator (energiebalk)
17. Watertoevoerfunctie
18. Waterafvoerfunctie
19. Lage/middelmatige/hoge windsnelheid
20. Automatische windsnelheid
21. Oscillatiefunctie
22. Temperatuur-/timerweergave

F. Modusknop

Druk op deze knop om de gewenste modus te selecteren: Koude-opslag, koelmodus, sterke koelmodus, ontvochtigingsmodus, warmte-opslag, verwarmingsmodus en ventilatiemodus.

G. Windsnelheid-knop

Druk op deze knop om de gewenste windsnelheid te selecteren: laag/middelmatig/hoog/automatisch.

H. Oscillatieknop

Druk op deze knop voor oscillatie omhoog-omlaag of de oscillatie te stoppen.

I. Timerknop

Wanner het apparaat in de koel-, sterke koel-, ontvochtigings-, verwarmings- of ventilatiemodus werkt, druk op deze knop om de eindtijd van de modus in te stellen. Na het inschakelen van het apparaat, druk op deze knop om de start- en eindtijd van de modus in te stellen.

J. Voorinstellingsknop

Druk op deze knop om het aantal uren in te stellen voordat het apparaat gebruikt za worden en het apparaat za de energia (koude-opslag/warmte-opslag) gedurende ze期内e automatisch opslaan.

GEBRUIK

Voordat u het apparaat gebruikt, bekijk once onderstaande installmentie-instructievideo's.

Dit apparaat maakt gebruik van een uniek energieopslagsystemm. Het gebruikt de opgeslagen koude- of warmte-energie om het apparaat te latent koelen of verwarmen. Gebruik aldus eerst de koude-opslagfunctie of de warmte-opslagfunctie voordat u de koelmodus / sterke koelmodus of verwarmingsmodus instelt.

Activeer de koude-opslagfunctie Niet in de ruimte die u wilt koelen. Tijdens de koude-opslagfunctie worden er een groe hoeveelheid warmte de ruimte in geblazen.

Voor het Beste en snelste resultaat,plaats het apparaatijdens het opslaan in de buurt van een open deur of raam, zodat de hete lucht maar buiten worden afgevoerd.

Voor de ontvochtigings- of ventilatiefunctie is er geen energieopslag nodig. U kurz op de modusknop drukken om direct de ontvochtigingsmodus of de ventilatiemodus te kiezen zonder eerst maar koude-opslag of warmte-opslag te gaan.

Opmerking: Na inschakeling van het apparaat in om het even welke modus, za de interne ventilator eerst 30 seconden draaien en daarna za het apparaat werken in de modus die u hebt ingesteld.

1. Het apparaat op de voeding aansluten

1) Sluit voor ingebruikname het apparaat op de voeding aan en raadpleeg verwolgens stap 2 van "Watertoevoer".
2) Wanner het apparaat Niet voor de eerste keer worden gebruikt of wanner er water in het waterreservoir zit, steek de stekker in het stopcontact en druk op de aan/uit-knop op het bedieningspaneel.

2. Watertoevoer

In geval het alarm voor tekort aan water wordt geactiveerd (geen water in het waterreservoir tijdens het eerste gebruik of tekort aan water tijdens gebruik), volg de onderstaande stappen om het reservoir binnenin het apparaat met water te vullen.

1) Verwijder de waterinlaatknop aan de achterkant van het apparaat door deze gegen de klok in te draalen.
2) Gebruik de waterinlaat-/uitlaatslang om het apparaat op de kraan aan te sluiten. Druk op de waterinlaatknop en draai de kraan tegelijkertijd open.
3) Wanner het waterpeil het werkingspeil heeft bereikt, za de waterinlaatklep automatisch sluiten om de toevoer van water te stoppen.
4) Verwijder de waterinlaat-/uitlaatslang en schroef de waterinlaatknop opnieuw vast.

3. Koude-opslag

1) Druk op de modusknop om de koude-opslagfunctie te selecteren.
2) Druk op de "+" of "-" knop om de temperatuur voor koude-opslag in te stellen. Hoe lager de ingestelde temperatuur, hoe groter de opslagcapaciteit. Stel het temperatuurbereik inussen -9°C en 5°C.
3) Nadat de koude-opslag is voltooid, gaat het apparaat automatisch in stand-by.

Opmerking:

• Tijdens de koude-opslag is de wind op hoge snelheid ingesteld en staan de oscillatiegleuven in de maximaleuitblaashoek.De warmte-energie wordt nu afgevoerd.Open in eenkleine ruimte de deuren en ramen voor ventilatie.Activeer de koude-opslagfunctie Niet in de ruimte die u wilt koelen. Tijdens de koude-opslagfunctie wordt er een groe hoeveelheid warmte de ruimte in geblazen.Voor het beste en snelste resultaat,plaats het apparaat tijdens het opslaan in de buurt van een open deur of raam, zodate de hete lucht maar buiten worden afgevoerd.
• De werkelijkste temperatuur van het water in het waterreservoir worden tijdens de koude-opslag weergegeven.
• De luchtinlaat en -uitlaat mooteniet worden afgedekt.

4. Koelen

Zodra de koude-opslag is voltooid:

1) Druk op de modusknop om de koelmodus te selecteren.
2) Druk op de "+" of "-" knop om de gewenste koeltemperatuur in te stellen,:tussen 16^ en 32^
3) Druk op de windselheidsknop om de lage/middelmatige/hoge/automatische windselheid in 4. verzillende niveaus te selecteren.
4) Druk op de oscillatieknop om de oscillatifunctie in/uit te schakelen.

Opmerking:

• De kamertemperatuur wordenijdens het koelen weergegeven.
• Wanneer de koelcapaciteit van het water in het waterreservoir opgebruikt is (de watertemperatuur bereikt 40^ ), worden de koeling gestopt en kan het water alleen worden gebruikt na de koude-opslag.

5. Sterke koeling

Deze modus kan worden gebruikt wanner snel koelen vereist is.

1) Druk op de modusknop om de sterke koelmodus te selecteren.
2) Druk op de "+" of "-" knop om de sterke koeltemperatuur in te stellen,:tussen 16^ en 32^
3) De windsnelheid is standard en kan nicht worden aangepast.
4) Druk op de oscillatieknop om de oscillatiefunctie in/uit te schakelen.

Opmerking:

• De kamertemperatuur worden tijdens sterke koeling weergegeven.
• Wanneer de koelcapaciteit van het water in het waterreservoir opgebruikt is (de watertemperatuur bereikt 40^ ), worden de koeling gestopt en kan het water alleen worden gebruikt na de koude-opslag.

6. Warmteopslag

1) Druk op de modusknop om de warmteopsslagfunctie te selecteren.
2) Druk op de "+" of "-" knop om de temperatuur voor de warmte-opslag in te stellen,CUSen 20^ en 30^ . Hoe hoger de ingestelde temperatuur, hoe groter de opslagcapaciteit.
3) Wanner het digitaal scherm uw ingestelde temperatuur weergeeft, betekent dit dat de warmte-opslag voltooid is.

Opmerking:

• De luchtuitlaatventilator is tijdens de warmte-opslag gesloten en is er geen luchtvolume om uit te blazen.
• De werkelijkste temperatuur van het water in het waterreservoir worden tijdens de warmte-opslag weergegeven.

7. Verwarming

Zodra de warmteopslag is voltooid:

1) Druk op de modusknop om de verwarmingsmodus te selecteren.
2) Druk op de knop "+" of "-" om de verwarmingstemperatuar in te stellen,CUSen 16^ en 32^
3) Druk op de windselheidsknop om de lage/middelmatige/hoge/automatische windselheid in 4. verzillende niveaus te selecteren.
4) Druk op de oscillatieknop om de oscillatiefunctie in/uit te schakelen.

Opmerking:

• Het geeft de kamertemperatuurijdens het verwarmen wee.
• De luchtinlaat en -uitlaat mooteniet worden afgedekt.

8. Ontvochtiging

1) Druk op de modusknop om de ontvochtigingsmodus te selecteren.
2) Druk op de oscillatieknop om de oscillatiefunctie in/uit te schakelen.

Opmerking:

• Het geeft de kamertemperatuur tijdens het ontvochtigen wee.

9. Ventilatie

1) Druk op de modusknop om de ventilatiemodus te selecteren.
2) Druk op de windsnelheidsknop om de lage/middelmatige/hoge windsnelheid in 3 verschillende niveaus te selecteren.
3) Druk op de oscillatieknop om de oscillatiefunctie in/uit te schakelen.

Opmerking:

• De kamertemperatuur wordenijdens de ventilatie weergegeven.

• Timing (Om de timer in te stellen voor de koel-, sterke koel-, ontvochtigings-, verwarmings- of ventilatiemodus.)

• Stel de eindtijd in wanner het apparaat in de koel-, sterke koel-, ontvochtigings-, verwarmings- of ventilatiemodus werk:

1) Druk op de timerknop.
2) Druk op de "+" of "-" knop om de eindtijd in te stellen.
3) Druk opnieuw op de timerknop om te bevestigen.

Stel de starttijd en eindtijd in wanner het apparaat net is ingeschakeld, en Niet in de koel-, sterke koel-, ontvochtigings-, verwarmings- of ventilatiemodus werkt:

1) Druk op de aan/uit-knop om het apparaat in te schakelen en druk verzolgens op de timerknop.
2) Volg de gesproken instructies om op de modusknop te drukken en uw gewenste modus te selecteren: koelen, sterk koelen, ontvochtigen, verwarmen of ventileren.
3) Druk op de timerknop om te bevestigen.
4) Druk op de "+" of "-" knop om de starttijd in te stellen en drukervolgens op de timerknop om te bevestigen.
5) Druk op de "+" of "-" knop om de eindhoven in te stellen en drukervolgens op de timerknop om te bevestigen.

Voorbeeld:

We stellen de starttijd "1" en eindhoven "2" op 9:00 in.

Het toestel start dan op 10:00 en stopt op 12:00.

Opmerking:

Aan het einde van de timerinstelling zult u een gesproken melding horen.
Zodra de timer is ingesteld, kan de modus nicht meer worden gewijzigd. Als u de modus wilt wijzigen, druk op de aan/uit-knop om het apparaat UIT te schakelen en opnieuw in te schakelen.

11. Voorinstelling (Om de timer in te stellen voor koude-opslag of warmte-opslag.)

- Vooraf ingestelde instelling:

1) Druk op de Voorinstellingsknop om de vooraf ingestelde modus te openen en selecteer verzolgens de Voorinstelling voor koude-opslag of warmte-opslag.
2) Druk op de "+" of "-" knop om te selecteren binnen hoeveel uur de koude-opslag of warmte-opslag voltooid要去 worden (tijdsbereik: 4-24 uur). Druk na het selecteren van dezoek opnieuw op de voorinstellingsknop om te bevestigen en u hoor een gesproken melding dat de voorinstelling voltooid is.

- Voorinstelling annuleren:

1) Druk opnieuw op de Voorinstellingsknop, de vorige voorinstelling worden geannuleerd en er kan een neue voorinstelling worden gemaakt.
2) De voorinstelling worden automatisch geannuleerd wanner de stroom worden uitgeschakeld.
3) Houd de Voorinstellingsknop langer dan 3 seconden ingedrukt om de voorinstelling te annuleren.

Opmerking:

Zodra de koude-opslag of warmte-opslag voltooid is, gaat het apparaat automatisch in stand-by. Druk verwolgens op de modusknop om de koel- of verwarmingsfunctie te kiezen.
Andere handelingen können nicht worden uitgevoerd wonneer de Voorinstelling is ingesteld. Als de gebruiker andere handelingen wilt uitvoeren,要去 de Voorinstelling eerst geannuleerd worden.

12. Kinderslot

1) Houd de "+" en "-" knop 3 seconden tegelijkertijd ingedrukt om de kinderslotfunctie in te schakelen. Alle knappen zich nu vergrendeld en können nicht worden bediend.
2) Houd de "+" en "-" knop opnieuw 3 seconden tegelijkertijd ingedrukt om de kinderslotfunctie uit te schakelen of trek de stekker uit het stopcontact.

13. Afvoer

- Afvoer van condenswater

Tijdens gebruik zal er zich condenswater ophopen in de waterbak binnenin het apparaat. Wanner het waterpeil in de bak een bepaald niveau bereikt, worden er een condenswater vol-alarm weergegeven. De machine stopt met werkken zodia de water vol-indicator en de "E4" code op het digitaal display oplichten. Wanner dit geleurt, voor al het condenswater af (zet eerst een waterreservoir onder de waterafvoer, trek de plug eruit en LAST het condenswater weglopen). Het condenswater vol-alarm worden uitgeschakeld en de normale werkung worden hervat.

Opmerking: Om activering van het alarm voor vol water te voorkomen ("E4" code is op het digitaal display opgelicht), (bijvoorbeeld 's nachts in de modus koude-opslag, koeling of sterke koeling), kan de meegeleverde afvoerslang worden gebruikt om het water continu af te voeren. Om dit te doein, verwijder de plug uit de afvoeropening aan de achterkant van het apparaat. Sluit de afvoerslang aan op de opening en voer het water af in een emmer of afvoerputje. (Bij het uittrekken van de plug kan er condenswater maar buiten stromen.)

- Waterreservoir leegmaken

Om het water in het waterreservoir af te voeren, volg de onderstaande stappen:

1) Draai de wateruitlaatknop aan de achterkant van het apparaat los, draai een uiteinde van de waterinlaat-/uitlaatslang vast op het afvoergat en sluit het ander uiteinde aan op een wateropvangbak of afvoerputje.
2) Steek de stekker in het stopcontact en druk op de aan/uit-knop op het bedieningspaneel.
3) Druk op de afvoerknop. Houd de afvoerknop langer dan 3 seconden ingedrukt en het systeem start automatisch de waterpomp om het water af te voeren.
4) Wanner de afvoer is voltooid, worden de afvoerpomp automatisch uitgeschakeld.
5) Verwijder de waterinlaat-/uitlaatslang en schroef de waterafvoerknop opnieuw vast.

14. Gesproken meldingen aan/uit-functie

1) Houd de knop "-" langer dan 6 seconden ingedrukt, het contrôlelampje van de aan/uit-knop knippert twee koer en de gesproken meldingen-functie worden uitgeschakeld. Er worden aldus geen gesproken meldingen afgespeeld tijdens het bedieren van het apparaat.
2) Houd de knop "+" langer dan 6 seconden ingedrukt om de gesproken meldingen-functie te herstellen.

Belangrijk:

• Na het wijzigen van de modus kan de compressor de beveiligingsstatus openen. Het apparaat kan stationair blijven. U moet 3 minuten wachten voordat de compressor waar kan starten.
• Bekijk de energiebalk om de status van de resterende opgeslagen energia te controleren. Als de energiebalk leeg is of de indicator voor lage temperatuur/hoge temperatuur brandt, voer dan de warmte-opslag/koude-opslaguit.

Opmerking:

• Wonneer de kamertemperatuur de ingestelde temperatuur bereikt, za het apparaat automatisch stoppen en opnieuw opstarten (afhankelijk van de kamertemperatuur met een temperatuurverschil van 2 grades).
• Het bedieningspaneel worden 3 minutes na inactiviteit gedoofd. Druk op een willekeurige knop en het bedieningspaneel worden opnieuw verlicht.

Wi-Fi-VERBINDINGSHANDLEIDING (Deze handleiding voor de APP kan Niet volledig zijn bijgewerkt omwille van een upgrade van de softwareversie of een andere reden. Deze instructies�n louter indicatief. Onderstaande mobiele telefooninterface gebruikt de Engelse versie in iOS als voorbeeld):

1. Zoek waar "Smart Life" in App Store (voor iOS) of Google play (voor Android) om de app te downloaden.
2. Meld u aan of log in op uw account van de App. Tik op "+" in de rechtberbovenhoek of op de knop "Apparaat toevoegen" om uw apparaat toe te voegen. (Fig.1)
3. Zoek maar "Grote huishoudelijkke apparaten" en tik op het pictogram "Draagbare Airconditioner (BLE+Wi-Fi)". (Fig.2)

Houd de aan/uit-knop op het bedieningspaneel van het apparaat ont. 5 seconden totdat de Wi-Fi-indicator snel knippert.

1. Tik op "Bevestig dat de indicator knippert" in Fig.3. Blijf tikken op "Snel knipperen" in (Fig. 4).

U hoor een gesproken melding die u vraagt om het 2.4 GHz Wi-Fi netwerk te gebruiken. Voer uw Wi-Fi-wachtwoord in en tik op "Volgende". (Fig.5)

Opmerking: Bij het instellen van de Wi-Fi functie moet u een beschikbaar 2.4 GHz netwerk selecteren en het apparaat verbinden. Uw mobiele telefoon moet verbonden zijn met hetzelnde netwerk om Smart Life op de telefoon te konnen instellen. Als dit is gebeurd,(Int, kun t vanaf uw telefon op elk netwerk toegang krijgen tot het apparaat.

1. Wacht totdat u (Fig.6) krijgt en tik dan op "Klaar".
2. U kunt nu uw apparaat bedieren in de besturingsinterface. Tik op de knappen om uw apparaat in te stellen.

Opmerking: Het apparaat is compatibel met Alexa en Google Assistant.

(Fig.1)

(Fig.2)

Tik op "AAN/UIT" om het apparaat te starten. Houd er reckening mee dat onderstaande interface een generieke versie is die andere selecties bevat, die nicht van toepassing zijn op dit model. Volg de functies in de sectie "GEBRUK" om de app juist te bedieren.

Heat

Auxheater

Low fan

Timer

4

1. Temperatuur instellen
2. Kamertemperatuur
3. Temperatuur in reservoir
4. Modus selectoren
5. Hulpverwarming (Alleen bruikbaar in verwarmingsmodus.)
6. Ventilatorsnelheid selecteren
7. Timerfunctie
8. Licht van bedieningspaneel aan/uit
9. Oscillatiefunctie
10. Kinderslot
11. Meer functies (Geen referentiewaarde voor dit productmodel.)
12. Aan/uit-knop

Opmerking:

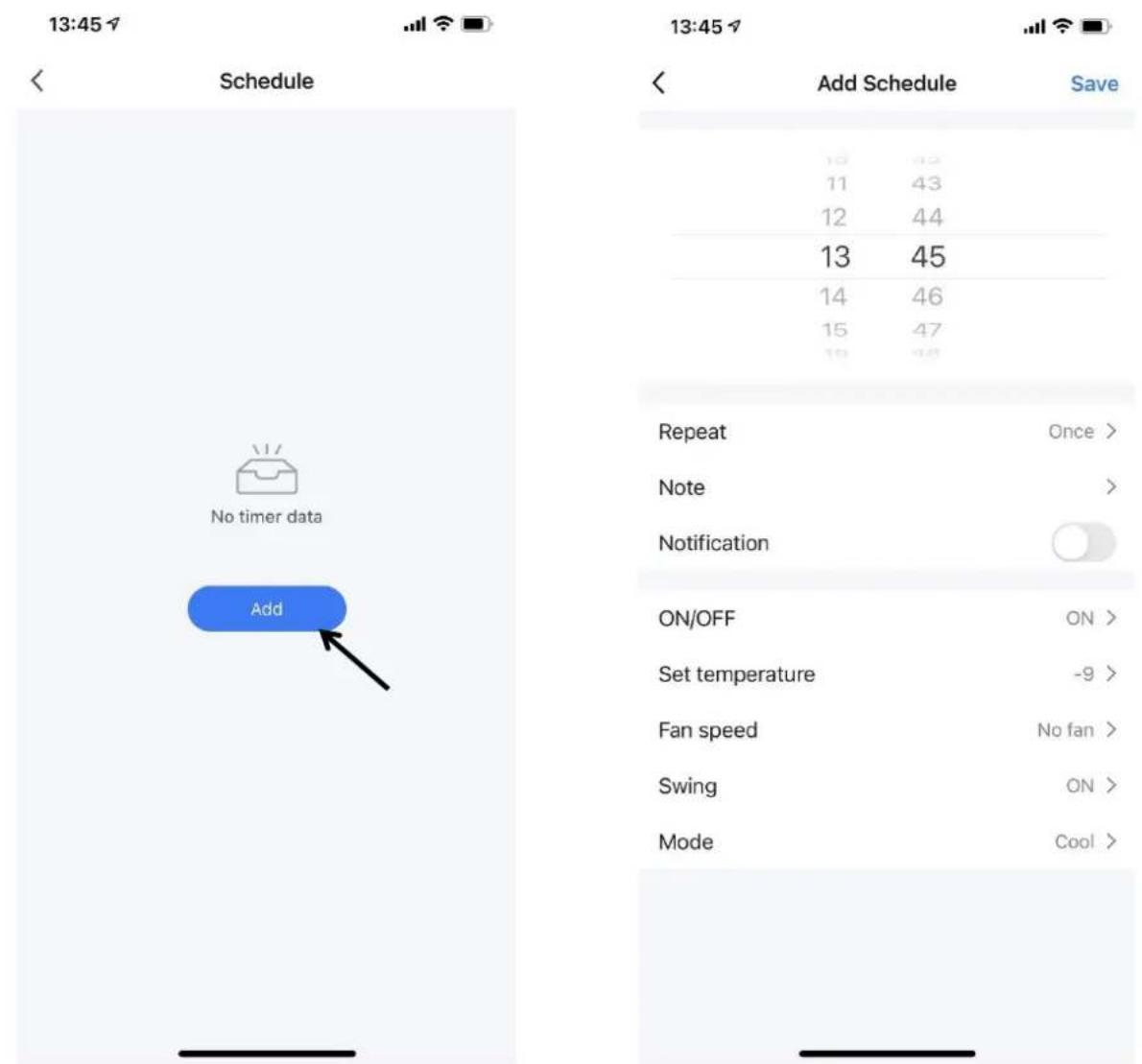

Er is geen voorinstellingsknop in de app. De gebruiker kan de starttijd en uitschakeltijd voor alle modi, waaronder koude-opslag en warmte-opsslag, instellen door schema's toe te voegen onder de timerfunctie.

• Als u een starttijd voor een modus wilt instellen, doe het volgende:

1) Selecteer de starttijd;
2) Tik op "AAN/UIT" en kies "AAN";
3) Kies uw gewenste modus;
4) Stel andere functies in zoals de temperatuur, oscillatiefunctie en windsnelheid.
5) Tik op "Opslaan" in de rechterbovenhoek.

• Als u een uitschakeltijd voor een modus wilt instellen, doe het volgende:

1) Selecteer de uitschakeltijd;
2) Tik op "AAN/UIT" en kies "UIT";
3) Kies uw gewenste modus;
4) U hoeft de temperatuur, windsnelheid oscillatiefunctie Niet in te stellen.
5) Tik op "Opslaan" in de rechterbovenhoek.

Zorg ervoor dat alle instellen gen binnen de geldige opties/bereiken vallen (zie de sectie "GEBRUIK"). Het geldige temperatuurbereik van de verwarmingsmodus is bijvoorbeeld 16^ tot 32^ . De lijst met ingestelde temperaturen toont echter -9^ tot 32^ in de app. Vergeet Niet om een temperatuur tussen 16^ en 32^ te kiezen als de verwarmingsmodus is geselecteerd.

REINIGING EN ONDERHOUD

Haal de stekker uit het stopcontact voordat u het apparaat reinigt.
Maak het apparaat Niet schoon met benzine of een andere chemische stof.
Dompel het apparaat Niet onder. Zorg dat er geen water in het apparaat verechtkomt Veeg af met een zachte,licht bevochtigde doeck

Het filterschem schoonmaken:

Draai de twee knoppen van de waterinlaat en -uitlaat aan de achterkant los, verwijder verrolgens het中断ste luchtinlaatrooster en haal het filterschem van het中断ste luchtinlaatrooster af voor reiniging. Dompel het filterschem in schoon water of warm water (ondeveer 40^ ) waaraan een neutraal reinigingsmiddel is toegevoegd, maar het aan de lucht drogen en installeer het filterschem verrolgens opnieuw.

Opmerking:

1. Gebruik geen water met een te hove temperatuur (een geschikte temperatuur is ongeveer 40^ ) of irriterende reinigingsmiddelen (zoals alcohol, benzine, benzeen, etc.) om het filterschem schoon te makeen.
2. Om verworming van het filterschem te voorkomen, houd het gereinigde filterschem uit de buurt van een warmtebron en LAST het aan de lucht drogen.
3. Het worden aanbevolen om het filterschemelke twee weken schoon te makeen.

Vervang het water in het waterreservoir regelmatig

Het worden aanbevolen om het water in het waterreservoir minstens eenmaal per kwartaal via de wateruitlaat/-inlaat te verversen.

Seizuenggebonden onderhoud

Als u denkt het apparaat langere vrij te gebruiken, volg dan de onderstaande stappen om het apparaat op een juiste manier te onderhonden:

1. Leeg het waterreservoir.
2. Reinig het filterschem en installer het cervolgens opnieuw.
3. Dek de machine met plastic tassen af en plaats deleze in een koele en droge ruimte.

Als u denkt het apparaat langere tijd Niet te gebruiken, houd dan rekening met de volgende punten wanner u het apparaat opnieuw zult gebruiken:

1. Controller of er water in het waterreservoir zit en of het waterpeil aan de eisen voldoet. U zult een gesproken melding horen wonneer u de machine start. Volg de gesproken melding.
2. Controller of het netsnoer in een goede staat is. Gebruik het Niet als het beschadigd is.

Bezoek voor onderhoudsinstructies once serviceagina www.emerio.eu/service

VEELVOORKOMENDE FOUTEN EN PROBLEEMOPLOSSING

Intelligente foutdetectie

Foutcode	Betekenis van code	Oplossing
E1	Tekort aan water in waterreservoir	Sluit de waterinlaat-/uitlaatslang aan en druk op de toevoerknop om water aan te voeren.
E2	Waterreservoir is vol	Sluit de waterinlaat-/uitlaatslang aan en druk op de afvoerknop om water af te voeren.
E3	Communicatiestoring	Neem contact op met once klantenservice.
E4	Condenswater vol	Voer condenswater af

Probleemoplossing

De volgende babel geeft een overzicht van de meest voorkomende storingen en onderhoudsmethoden van deze mobiele airconditioner met energia-opslag. Wanner het apparaat Niet werktzoals het hoort, kan een eenvoudige diagnose en onderhoud worden uitgevoerd met behulp van de volgende babel. Als het probleem nog steeds Niet is opgelost, neem dan contact op met een professionele onderhoudstechnicus.

Probleem	Mogelijk reden	Oplossing
Het apparaat werkt nicht	De stroom is nicht ingeschakeld.	Schakel de stroom in.
	Koelen en verwarmen starten nicht.	Controler of de ingestelde temperatuur is bereikt.
	Geen wachtijd van drie minuten na omschakeling:tussen koelen enverwarmen of uitschakeling.	Wachteer dan drie minuten.
Slechtekoel-/verwarmingsprestaties vanhet apparaat	De deuren en ramen staan open er is een koude- of warmtelek in de kamer. Er zijn andere warmtebronnen (koudebronnen).	Sluit de deur of het raam en verwijder de warmtebron (koudebron).
	Filterzeef is vuil.	Reinig of verrang het filterschem.
	Luchtinlaat of -uitlaat geblokkeerd; slechte luchtcirculatie.	Verstopping verwijdersen.
Het apparaat maakt vlalawaai.	Het apparaat staat nicht vlak.	Zet hem op een vlakke ondergrond om gewiebel te voorkomen.
Compressor werktniet	Vertragingsbeveiliging vancompressor is ingeschakeld.	Wacht longer dan 3 minuten en schakel het apparaat in nadat de temperatuur is gedaald.
	In de koelmodus, wonneer de watertemperatuur de startconditie	Wonneer de koeling van de watercyclus is voltooid, start de
	van de compressor Niet bereikt, worden de watercyclus gebruikt voor koeling en start de compressor op dit moment nicht.	compressor automatisch om te koelen.
	In de ontvochtigingsmodus, wanner de watertemperatuur lager dan 18°C, is werkt de compressor nicht.	Zodra de watertemperatuur boven de 18°Cis,begint de compressor te werkken.
Tijdens koude-opslag is er condens aan de voor- en城县kant van het apparaat.	Bij een hoge luchtvochtigheid en koude waterdamp in de lustt za de dauw condenseren op de voor- en城县kant van het apparaat.	Dit wijst Niet op een fouit, u kunt het apparaat blijven gebruiken.

TECHNISCHE GEGEVENS

Onderstaande gegevens zijn voor uw operationele referentie

Model:	PAC-127560
koude-opslag capaciteit:	4,5kW.h
Stroomverbruik koude-opslag:	0,9kW.h
Koelcapaciteit:	600 ~ 2500W
Verwarmingscapaciteit:	900 ~ 2500W
Circulerend luchtvolume:	360m³/u
Preventie gegen elektrische schokken:	Klasse I
Nominale spanning en freiertie:	220-240V~, 50Hz
Nominaal ingangsvermögen bij koeling:	30 ~ 800W
Nominale ingangsstroom bij koeling:	0,14~3,7A
Nominaal ingangsvermögen bij verwarming (incl. hulpverwarming)	600 ~ 1400W
Nominale ingangsstroom bij verwarming:	2,8~6,5A
Max. ingangsvermögen:	1400W
Type aanvullende verwarming:	PTC
Ingang aanvullende verwarming:	1000W
Stroom aanvullende verwarming:	4,2A
Geluid:	33/40/45dB(A)
Netto nat (zonder water):	38.8kg
Circulerend water in het reservoir (door gebruiker toe te voegen):	37L
Koelmiddel:	R290
Maximale werkdruk van warmtewisselaar:	2.1MPa
Max. persdruk:	2MPa
Max. zuigdruk:	1MPa
Maximaal toelaatbare druk aan hogedrukzijde:	2.1MPa
Maximaal toelaatbare druk aan lagedrukzijde:	1MPa
Bereik van temperatuurregelaar:	16 ~ 32°C
Bereik van omgevingstemperatuur:	5 ~ 38°C
Nominale druk van reservoir:	OMpa
Netto afmetingen (LxBxH):	49,5 x 33 x 92 cm
Max. zendvermögen	15,3 dBm
Frequentiebereik	2412 - 2472MHz

GARANTIE EN KLANTENSERVICE

Vór de levering worden once apparaten streng gecontroleerd. Indien het toestel ondanks alle zorg bij de productie ofijdens het transport beschadigd werk,要去 u het waar de handelaar terugbrengen.

Wij geen een garantie van 2aar op het toestel, te beginnen met de koopdatum. Indien u een defect product heeft,(Inttuchtstreeks terug gaan hier aankooppunt.

Gebreken die het gevolg zichen van ondeskundig gebruik van het toestel, fouten tijdens ingrepen en reparaties door derden of door de inbouw van vremde onderdelen, vallen nicht onder deze garantie. Bewaar algijd uw aankoopnota, zonder aankoopnota kurz u geen aanspraak maken op eenige vom van garantie. Bij schadeveroorzaakt door het Niet opvolgen van de gebruiksaanwijzing verralt hetrecht op garantie. Voor verwolgschade die hieruit ontstaat+kunnen wij Niet verantwoordelijk gehouden worden. Voor materiele schade of persoonlijk letselveroorzaakt door ondeskundig gebruik of het Niet opvolgen van de veiligheidsvoorschriften zichen wij Niet aansprakelijk. In dergelijk gevallen verralt iedere aanspraak op garantie. Schade aan accessoires of onderdelen betekend Niet dat het gehele apparaat zal worden verrangen. Afgeb broken glazen of kunststof onderdelen of accessoires vallen Niet onder de garantie en zullen gegen vergoeding verrangen+kunnen worden. Defecten aan hulpstukken of aan slijtage onderhevige onderdelen, alsmede reiniging, onderhoud of de verranging van slijtende delen vallen Niet onder de garantie en zullen dus in rekening gebracht worden.

Het symbolism van de doorgekruiste vuilniscontainer betekent dat dit product Niet met het gewone huisvuil mag worden weggegooid. Elektronische en elektrische apparatuur die Niet is opgenomen in het selectieve afvalsorteringsproces is potentieel gevaarlijk voor het milieu en de menselijk gezondheid vanwege de aanwezigheid van gevaarlijke stoffen. Voer deze op verantwoorde wijze af bij een erkend afvalverwerkings- of recyclingbedrijf.

Voor professionele reparations, installmentproblemen of het bestellen van reserveonderdelen, neem contact op met once klantenservice:

Emerio B.V.

Customer service:

Kundeninformation:

Klantenservice:

Oudeweg 115

T: [phone]

T: [phone]

T: [phone]

2031 CC Haarlem

E: [e-mail]

E: [e-mail]

E: [e-mail]

The Netherlands

www.emerio.eu/service

1) Controle van de bedrijfsruimte

Voordat er kan worden gewerkt aan systemen die ontvlambare koudemiddelen bevatten,要去en er veiligheidscontroles worden uitgevoerd om het risico op ontsteking tot een minimum te beperken. De volgende voorzorgsmaatregelen dienen in acht te worden genomen voordat er reparaties aan het koelsystem hunnen worden uitgevoerd.

2) Werkprocedure

De werkzaamheden要去en volgens een gecontroleerde procedure worden uitgevoerd om het risico op de aanwezigheid van een ontvlambaar gas of een ontvlambare dampijdens de werkzaamheden tot een minimum te beperken.

3) Algemene werkomgeving

Al het onderhoudspersoneel en alle overige personen in de werkomgeving要去en worden geinformeerd over de aard van de werkzaamheden die worden uitgevoerd. Werkzaamheden in besloten ruimtes要去en worden voorkomen. Het gebied rond de werkomgeving要去 worden afgesloten. Zorg ervoor dat er veilig in de werkomgeving kan worden gewerkt door het te controleren op de aanwezigheid van ontvlambare stoffen.

4) Controlleren op de aanwezigheid van koudemiddel

De omgeving要去 en tijdens de werkzaamheden worden gecontrolererd met een gpaste koudemiddeldetector, zodate technicus weet of er ontvlambare stoffen aanwezig+zijn. Zorg ervoor dat de apparatuur voor lekdetectie geschikt is voor detectie van ontvlambare koudemiddelen, d.w.z. geen vonden afgeeft, goed is afgedicht en intrinsiek veilig is.

5) Aanwezigheid van een brandblusser

Als er hare werkzaamheden aan de koelapparatuur of bijbehorende onderdelen要去en worden verricht, moet er geschikte blusapparatuur aanwezig়n. Zorg dat er een CO_2^- of poederblusser in de buurt van de werkomgeving aanwezig is.

6) Geen ontstekingsbronnen

Geen enkele person die aan een koelsysteme werkzaamheden verricht waar bij leidingen worden blootgelegd die ontvlambaar koudemiddel bevatten of hebben bevat, mag ontstekingsbronnen op zo'n manier gebruiken dat deze een brand- of explosiegevaar vormt. Alle möglichke ontstekingsbronnen, waaronder brandende sigaretten,要去en uit de buurt van de ruimte waar het apparaat worden geinstalleerd, gerepareerd, verwijderd of afgedankt worden gehonden aangezien ontvlambaar koudemiddel vrij kan komen. Vór het begin van de werkzaamheden要去 het gebied rond de apparatuur worden gecontrolerd op de aanwezigheid van ontbrandingsgevaren en ontstekingsrisico's. Er要去en borden worden geplaatst met de tekst "Niet roken".

7) Geventileerde omgeving

Zorg ervoor dat de werkomgeving in de buitenlucht is of voldoende worden geventileerd, voordat het systeme worden geopend of hare werkzaamheden worden verricht. Tijdens de werkzaamheden moet er voortdurend ventilatie zich. De ventilatie要去 ervoor zorgen dat vrijgekomen koudemiddel worden verspreid en bij voorkeur worden afgeveen maar de buitenlucht.

8) Controle van de koelapparatuur

Bij het verwangen van elektrische componenten要去en componenten worden gebruikt die geschikt voor het doel en die de juiste specificaties hebben. Volg.altijd de onderhouds- en reparatierichtlijnen van de fabrikant. In geval van twijfel, neem contact op met de technische Dienst van de fabrikant.

Voer de volgende controlesuit op installations die brandaar koudemiddel gebruiken:

• De hoeveelheid koudemiddel要去 in overeenstemming zijn met de omvang van de ruimte waarin de apparatuur met koudemiddel worden geplaatst;

• De ventilatieapparatuur en -uitlaten werkken maar behoren en worden nicht geblokkeerd;

• Als een indirect koelcircuit worden gebruikt, contrôleer het secundaire circuit op de aanwezigheid van koudemiddel;

• De marketing op het apparaat要去en goed zichtaar en leesbaar�n. Markeringen en tekens die nicht leesbaar�n要去en worden verrangen;
• Installee koelleidingen of onderdelen van het koelcircuit in een positie waar ze Niet blootgesteld kuren worden aan stoffen die de onderdelen die het koudemiddel bevatten kuren corroderen, tenzij deze onderdelen van een materiaal�n gemaakt die corrosiebestendig+zijn of gespast gegen corrosie zijn beschermd.

9) Controle van elektrische apparatuur

Als onderdeel van reparatie- en onderhoudswerkzaamheden aan elektrische componenten要去en vooraf visilheidscontroles worden uitgevoerd en要去en de componenten worden geinspecteerd. Als een defect wordt geconstasteerd dat de visilheid in gevaar kan brengen, mag er geen stroomtoevoer op het circuit worden aangesloten, voordat het defect adequaat is verholpen. Als het defect Niet direct kan worden verholpen, maar de bedrijfswerkzaamheden Niet longer+kunnen worden onderbroken, moet er een adequate en tijdelijke oplossing worden gezonden. Van deze tijdelijke oplossing moet melding worden gemaakt bij de eigenaar van het apparaat, zodat alle partieren op de hoogte zich. Tot de initiete visilheidscontroles behoren:

• De condensatoren要去en worden ontladen: dit要去e op een veilige manier worden gedaan om de mogelijkheid op yonken te voorkomen:
• Er mogen geen actieve elektrische componenten en draden blootliggenijdens het opladen, hersteller of snoelen van het systeem:

• Het systeem moet continu geaard zich.

• Reparaties op de afgedichte onderdelen

1) Tijdens de reparatie van afgedichte componenten要去 alle stroomtoevoer worden ontkoppeld van het apparaat waaraan wordt gewerkt, voordat afldichtingen mogen worden verwijderd. Indien het absolutnoodzakelijk is dat er tijdens onderhoudswerkzaamheden stroomtoevoer maar het apparaat is,要去 er een permanent werkende lekdetector worden geplaatst op het meest kritieke punt, zodat deze kan waarschuwen als er een gevaarlijke situatie optreedt.
2) Op de volgende punten要去 bijzonder goed worden gelet om te voorkomen dat de behuizing van elektrische componentenijdens werkzaamheden zijn beschemende functie nicht verliest. Hiertoe behoort schade aan kabels, te veel aansluitingen, terminals die nicht voldoen aan de oorspronkelijke specificaties, schade aan afldichtingen, Niet goed passende wartels, enz.

Zorg dat het apparaat op een juiste manier in elkaar is gezet. Zorg dat de afdichtingen of het afdichtingsmaterialien nicht zijn versleten om indringing van brandbare stoffen te vermijden. De reserveonderdelen要去en in overeenstemming zich met de specificaties van de fabrikant.

OPMERKING: Het gebruik van een silicone afdichtmiddel kan een impact hebben op de juiste werkig van bepaalde lekdetectieapparatuur. Intrinsieke veilige onderdelen要去en Niet eerst worden gesoleerd alvorens er werkzaamheden op uit te voeren.

1. Reparatie van intrinsiek veilige componenten

Stel het circuit Niet bloot aan permanente inductie- of condensatorbelasting zonder van tevoren te controlleren of deze belasting de toegestane spanning en stroomsterkte van het apparaat Niet overschrijdt. Intrinsiek veilige componenten zijn de enige componenten waaraan kan worden gewerkt als er stroom op staat en er ontvlambare gassen of dampen aanwezig়n. Het testapparaat要去 aan de specificaties voldoen. Vervang de componenten alleen met door de fabrikant gespecifieerde componenten. Andere onderdelen können het koudemiddel in brand steken wanner er eenlek aanwezig is.

4. Bekabeling

Controleer of de bekabeling Niet onderhevig is aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige factoren in de bedrijfsomgeving. Houd tevens rekening met de efecten van veroudering en de continue trillingen van bronnen als compressors en ventilatoren.

5. Detectie van ontv lambaar koudemiddel

Onder geen enkele omstandigheid mogen er ontstekingsbronnen worden gebruikt voor het zoekenaar of detecteren van lekkend koudemiddel. Er mogen geen lekzoeklampen (of andere detectoren met een open vlam) worden gebruikt.

6. Methoden voor lekdetectie

De volgende lekdeteiemethoden zijn geschikt bevonden voor systemen die ontvlambaar koudemiddel bevatten.

Elektronische lekdetectoren können worden gebruikt voor het detecteren van brandbare koudemiddelen. De gevoeligheid kanchalter ongepast+zijn of herkalibratie kan nodig+zijn. (Kalibreer de detectieapparatuur in een gebied zonder koudemiddel). Zorg dat de detector geen potentièle ontstekingsbron is en voor het gebruikte koudemiddel gespast is. Stel de lekdetectieapparatuur in op een percentage van de LFL van het koudemiddel en kalibreer het volgens het gebruikte koudemiddel en de gepaste gaspercentage (maximum 25%). Lekdetectievloeistoffen zijn gespast voor gebruik met de meeste koudemiddelen, maar gebruik geen detergenten die chloor bevatten. De chloor kan reageren met het koudemiddel en de koperen teidingen corroderen. Als eenlek wordt vermoed, verwijder/ doof alle open vlammen. Als een koudemiddellek worden gezonden en er gesoldeerd要去 worden,要去 al het koudemiddel uit het systeme worden verwijderd of met behulp van ventilieren worden geisoleerd in een deel van het systeme dat zich op afstand van het lek bevindt. Zowel voor als tijdens het solderen要去 het systeme worden gespoeld met zuurstofvrijne stikkof.

7. Verwijderen en vacuum zuigen

Er worden algemene procedures gehanteerd voor reparatie- of andere werkzaamheden aan het koudemiddelcircuit. Houd met het oog op de ontvlambaarheid van koudemiddelenECHter de volgende maatregelen in acht. Voer de volgende procedure uit:

• Verwijder het koudemiddel;
• Ontlucht het circuit met inert gas;
  Maak luchtledig;
• Ontlucht opniew met inert gas;
• Open het circuit door het te snijden of te solderen.

Het verwijdderde koudemiddel moet worden opgevangen in de juiste verzamelingscilinders. Het systeme moet worden doorgespoeld met zourstofvrije stikstof om het systeme veilig te makeen. Het is möglichk dat dit proces meerere keren moet worden herhaald. Hiervoor mag geen gebruik worden gemaakt van perslucht of zourstof. Het doorspoelen geleurt door het vacuum in het systeme op te heffen met zourstofvrije stikstof tot de bedrijfsdruk is bereikt, de stikstof te laten ontsappen in de omgevingslucht en het systeme cervolgens opnieuw vacuum te zuigen. Dit proces要去 worden herhaald tot er geen koudemiddelmeer in het systeme aanwezig is. Wanner er voor het LAST zourstofvrije stikstof is toegepast,要去 dit worden vrijgeveen aan de omgevingslucht tot de omgevingsdruk is bereikt. Vervolgens kan er met de werkzaamheden worden begonnen. Deze procedure is absolutnoodzakelijk als er soldeerwerkzaamheden op de leidingen dienen te gebeuren. Zorg dat de uitlaat van de vacuumpomp zich Niet in de buurt van een ontstekingsbron bevindt en er voldoende ventilatie aanwezig is.

8. Vulprocedures

Naast de algemene vulprocedures moeten de volgende vereisten worden nageleefd.

Zorg ervoor dat er bij het gebruik van de vulapparatuur geen vermenging van verschillende koudemiddelen optreedt. Slangen of leidingen要去 zo kort möglich worden gezchoolen om de hoeveelheid koudemiddel tot een minimum te beperken.
- De cilinders要去en rechtop staan.
Zorg eryoor dat het koudemiddelsysteme geaard is, voordat het systeem wordt gemuld met koudemiddel.
- Label het systeem wanner het is bevuld (indien dit nog Niet is gedaan).
- Het is uiterst belangrijk dat het systeme Niet overmatig bevuld worden.

Voordat het systeme opnieuw wordt gemuld, moet er een druktest met zuurstofvrije stikstof worden uitgevoerd. Het systeme moet na het vullen, maar voor ingebruikname, worden getest op lekkage. Een tweedelektest moet worden uitgevoerd alvorens de locatie te verlaten.

9. Ontmanteling

Voordat deze procedure worden UITgevoerd,要去 de technicus volledig bekend zich met het apparaat. Het wordt aanbevolen dat alle koudemiddelen veilig worden opgevangen.VoR het UITvoeren van de taak要去 er een olie- en koudemiddelmonster worden genomen, voor het geval het opgevangen koudemiddel voR hergebruik moet worden geanalyseerd. Het is essentieel dat er stroomtoevoer is voR de werkzaamheden beginnen.

a) Raak vertrouwd met het apparaat en zijn werking.
b) Zorg voor gpaste elektrische isolatie van het systeme.
c) Voordat u de procedureuitvoert:

• Indien nodig, zorg dat er mechanische uitrusting voor het behandelen van de bewaarflessen met koudemiddel aanwezig is;
  Zorg voor persoonlijke beschermingsmiddelen en dat ze juist worden gebruikt;
  Zorg tijdens het terugwinningsproces voor een continu toezicht door een vakbekwame persoon.
  Zorg dat de gezruekte terugwinningsuitrusting en bewaarflessen in overeenstemming zichn met de gespaste normen.
  d) Pomp het koudemiddelsystem indien möglich leeg.
  e) Als gebruik van een vacuumpomp nicht möglich is,要去 een verdelmstuk worden gezruikt zodat het koudemiddel van verschillende onderdelen van het systeem kan worden verwijderd.
  f) Zorg ervoor dat de cilinder op de weegschaal staat voordat het koudemiddel worden opgevangen.
  g) Start de opvangmachine en bedien deutsche volgens de instructies van de fabrikant.
  h) Vul de cilinders Niet te Veel. (Niet meer dan 80% van het vloeistofvolume)
  i) Overschrijd de maximale werkdruk van de cilinder Niet, zichs Niet tijdelijk.
  j) Als de cilinders correct zijn gezuld en het proces is voltooid, moeten de cilinders en het apparaat snel van de locatie worden verwijdend en要去en alle isolatieventielen op het apparaat worden afgesloten.
  k) Verzameld koudemiddel mag pas voor een ander koudemiddelsystem worden gebruikt, als het is schoongemaakt en gecontroleerd.

10. Labeling

Het apparaat moet worden voorzien van een label waarop staat vermeld dat het apparaat is ontmanteld en dat het koudemiddel is verwijderd. Het label要去 worden gedateerd en ondertekend. Zorg ervoor dat er labels op de cilinders aanwezig zijn met vermelding dat de cilinders ontvlambaar koudemiddel bevatten.

11. Herstel

Bij het opvangen van koudemiddel van een systemd, voor zowel onderhoud als ontmanteling, moeten alle koudemiddelen op een veilige manier worden verwijderd. Wanner koudemiddel worden opgevangen in

cilinders mogen alleen geschikte cilinders voor koudemiddel worden gezruikt. Zorg dat u het nodige aantal cilinders hebt om alle koudemiddel te konnen bewaren. Alle cilinders die worden gezruikt, zich bestemd voor het opvangen van koudemiddel en要去 als zodanig worden gelabeld (d.w.z. speciale cilinders voor het opvangen van koudemiddel). De cilinders要去 compleet�n, met een overdrukventiel en afsluitventielen, en alle onderdelen要去 in goede staat verkeren. Lege opvangcilinders要去 met een vacuumpomp worden geleegd en, indien möglichk, worden gekoeld voor het opvangen van het koudemiddel. De opvangaparatuur要去 zich in een goede staat bevinden, voorzien+zijn van instructies en geschikt,zijn voor het opvangen van ontvlambare koudemiddelen. Daarnaast要去 er een gekalibreerde weegschaal aanwezigল die in goede staat verkeert. Slangen要去 intact,zijn,completet met lekvrijne en juist werkende koppelstukken. Controller voor gebruik of de opvangmachine in een goede staat verkeert,goed is onderhonden en dat alle elektrische componenten zijn afgedacht om ontsteking te voorkomen in geval koudemiddel vrijkomt. In geval van twijfel,neem contact op met de fabrikant.Lever het teruggewonnen koudemiddel in bij uw leverancier van koudemiddel, in de juiste cilinder en voorzien van de relevante documentatione.Meng geen koudemiddelen in opvangunits en, in het bijzonder, Niet in cilinders. Als er compressoren of compressorolie要去 worden verwijderd,要去 de olie tot een acceptabel niveau worden afgezogen met een vacuumpomp, zodateer geen ontvlambaar koudemiddel in de olie achechterblijft. Het vacuumproces要去 voor returnering van de compressor aan de leverancier worden uitgevoerd. Om dit proces te versnellen mag de compressorbehuizing uitsluitend elektrisch worden verwarmd. Olie要去 altdijk voorzichtiguit een system worden verwijderd.

Competentie van het onderhoudspersoneel

Algemeen

Speciale oppleiding naast de gebruikelijkere reparatieprocedures voor koelapparatuur is nodig wanner het apparatuur met ontvlambaar koudemiddel betreft.

In vele landen worden deze opleiding geveen door nationale opleidingsorganisaties die geaccrediteerd zich om de relevante nationale competentienormen, die wettelijk vastgelegd können zich, bij te brengen.

De behaalde competentie moet in een certificaat zich vastgelegd.

Opleiding

De opleiding moet het volgende bevatten:

Informatie over het explosiepotentieel van ontvlambare koudemiddelen om aan te tonen dat ontvlambare stoffen gevaarlijk hunnen waren wonneer ze verkeerd worden behandeld.

Informatie over möglichke ontstekingsbronnen, in het bijzonder deze die nicht vanzelfsprekend zijn, zoals aanstekers, lichtschakelaars, stofzuigers, elektrische verwarmingstoestellen.

Informatie over de verschillende veiligheidsconcepten:

Ongeventileerd - De verilgheid van het apparaat is Niet afhankelijk van de ventilatie van de behuizing. Het uitschakelen van het apparaat of het openen van de behuizing heeft geen beduidend gevolg voor de verilgheid. Het isECHTER mogelijk dat er lekkend koudemiddel in de behuizing ophoopt en er een ontvlambare atmosefer bij het openen van de behuizing vrijkomt.

Geventileerde behuizing - De verilgheid van het apparaat is afhankelijk van de ventilatie van de behuizing. Het uitschakelen van het apparaat of het openen van de behuizing hebigt geen beduidend gevolg voor de verilgheid. De ventilatie van de ruimte magijdens de reparatieprocedures Niet worden uitgeschakeld.

Geventileerde ruimte - De verilgheid van het apparaat is afhankelijk van de ventilatie van de ruimte. Het uitschakelen van het apparaat of het openen van de behuizing heeft geen beduidend gevolg voor de verilgheid. De ventilatie van de ruimte magijdens de reparatieprocedures Niet worden uitgeschakeld.

Informatie over het concept van afgedichte componenten en afgedichte behuizingen overeenkomstig IEC 60079-15:2010.

Informatie over de juiste werkprocedures:

a) Inbedrijfstelling

Zorg dat het vloeroppervlak voldoende groot is voor het koudemiddel of dat de ventilatieslang op een juiste manier is aangebracht.
Sluit de leidingen aan en voer eenlektest uit voordat u het apparaat met koudemiddel vult.
- Controller de veiligheidsapparatuur alvorens het apparatus in bedrijf te stellen.

b) Onderhoud

• Repareer draagbare apparatuur buiten of in een werkplaats die specifiek is bestemd voor het repareren van apparaten met ontvlambaar koudemiddel.
• Zorg voor voldoende ventilatie in de werkplaats.
• Storing van de apparatuur kan optreden door verlies van koudemiddel en een koudemiddeltek is möglichk.
• Gooi condensatoren op een juiste manier weg zodate er geen vonkvorming möglichk is. De standaardprocedure om de aansluitklemmen van condensatoren kort te sluiten veroorzaakt over het algemeen vonden.
• Breng de afgedichte behuizingen opniew op een juiste manier aan. Als de afdichtingen versleten zijn, verwang ze.
• Controller de veiligheidsapparatuur alvorens het apparatus in bedrijf te stellen.

c) Reparatie

• Repareer draagbare apparatuur buiten of in een werkplaats die specifiek is bestemd voor het repareren van apparaten met ontvlambaar koudemiddel.
• Zorg voor voldoende ventilatie in de werkplaats.
• Storing van de apparatuur kan optreden door verlies van koudemiddel en een koudemiddellek is möglichk.
• Gooi condensatoren op een juiste manier weg zodate er geen vonkvorming möglichk is.

• Als soldeerwerkzaamheden nodig়,voer de volgende procedures in de juiste volgordeuit:

• Verwijder het koudemiddel. Als terugwinning door de nationale regelgeving Niet vereist is, voer het koudemiddel maar buiten af. Zorg dat het afgevoerde koudemiddel geen gevaar oplevert. In geval van twijfel,IRSTEN ToeZicht op de uitlaat honden. Zorg ervoor dat er geen afgevoerd koudemiddel opnieuw in het gebouw stroomt.

Zuig het koudemiddelcircuit vacuum.
- Spoel het koudemiddelmcircuit gedurende 5 minuten met stiktstof.
Zuig het circuit opniew vacuum.
- Verwijder de te verrangen onderdelen door ze af te snijden, en Niet met gebruik van een vlam.
- Spoel het soldeerpunt met stikstofijdens de soldeerprocedure.
- Voer eenlektestuitvoordatuhetapparaatmetkoudemiddelvult.
- Breng de afgedichte behuizingen opniew op een juiste manier aan. Als de afdichtingen versleten zijn, verwang ze.
- Controller de veiligheidsapparatuur alvorens het apparaat in bedrijf te stellen.

d) Ontmanteling

• Als de veiligheid worden aangetastijdens het buiten Dienst stellen van de apparatuur, verwijder het koudemiddel voordat u start met de ontmanteling.
  Zorg voor voldoende ventilatie in de ruimte waar de apparatuur zich bevindt.
• Storing van de apparatuur kan optreden door verlies van koudemiddel en een koudemiddellek is möglichk.
• Gooi condensatoren op een juiste manier weg zodate er geen vonkvorming möglichk is.
• Verwijder het koudemiddel. Als terugwinning door de nationale regelgeving Niet vereist is, voer het koudemiddel maar buiten af. Zorg dat het afgevoerde koudemiddel geen gevaar oplevert. In geval van twijfel, LAST een persoon toezicht op de uitlaat honden. Zorg ervoor dat er geen afgevoerd koudemiddel opnieuw in het gebouw stroomt.
  Zuig het koudemiddelcircuit vacuum.
• Spoel het koudemiddelmcircuit gedurende 5 minuten met stiktstof.
  Zuig het circuit opniew vacuum.

Vul tot aan de atmosferische druk met stikstof.
- Breng een label op de apparatuur aan met de vermelding dat het koudemiddel is verwijderd.

e) Verwijdering

• Zorg voor voldoende ventilatie in de werkplaats.
• Verwijder het koudemiddel. Als terugwinning door de nationale regelgeving Niet vereist is, voer het koudemiddel maar buiten af. Zorg dat het afgevoerde koudemiddel geen gevaar oplevert. In geval van twijfel, maar een persoon toezicht op de uitlaat honden. Zorg ervoor dat er geen afgevoerd koudemiddel opnieuw in het gebouw stroomt.
  Zuig het koudemiddelcircuit vacuum.
• Spoel het koudemiddelmcircuit gedurende 5 minuten met stiktstof.
  Zuig het circuit opniew vacuum.
• Snij de compressor uit en voer de olie af.

Transport, marking en opslag van apparaten die ontvlambaar koudemiddel gebruiken Transport van apparatuur die ontvlambaar koudemiddel bevat

Opgelet! Extra transportvoorschriften können gelden voor wat betreft apparatuur die ontvlambaar gas bevat. Het maximum aantal apparaten of de samenstelling van de apparatuur die samen mag worden opgeslagen worden bepaald door de geldende transportvoorschriften.

Markering van apparatuur met behulp van aanduidingen

Aanduidingen voor gelijksoortige apparaten, die in een werkgebied worden gezruikt, worden over het algemeen bepaald door de lokale regelgeving en geven de minimum voorschriften inzake verilgheids- en/of gezondheidssignalering op het werk aan.

Alle vereiste aanduidingen要去en in een goede staat worden gehonden en de werkgevers要去en ervoor zorgen dat de werkneimers gespaste en voldoende instructies en oppleiding krijgen over de betekenis van de gespaste verligheidsaanduidingen en de uit te voeren handelingen die met deze aanduidingen verband honden.

De doeltreffendheid van de aanduidingen mag Niet afnemen door het aanbrengen van te veel aanduidingen op een bepaalde plaats.

De gebruikte pictogrammen要去 zo eenvoudig möglichk zich en alleen essentiele details bevatten.

Afdanking van apparatuur die ontvlambare koudemiddelen gebruiken.

Ziede nationale wetgeving.

Opslag van apparatuur

De opslag van apparatuur moet in overeenstemming zich met de instructies van de fabrikant.

Opslag van verpakte (niet-verkochtete) apparatuur

De opslagverpakking moet zodenig worden beschermd dat mechanische beschadiging van de apparatuur in de verpakking Niet kan resulteren in lekkage van het koudemiddel.

Het maximum aantal apparaten dat samen mag worden opgeslagen worden bepaald door de lokale wetgeving.

INSTRUKCJE DOTYCZACE BEZPIECZENSTWA

Onderdelen nodig? Kijk op https://onderdelen.emerio.eu

INSTRUCCIONES PARA LA REPARACI O N DE APARATOS QUE CONTIENEN R290

1. Servicio técnico
