BEDIENUNGSANLEITUNG PAC127560 Emerio

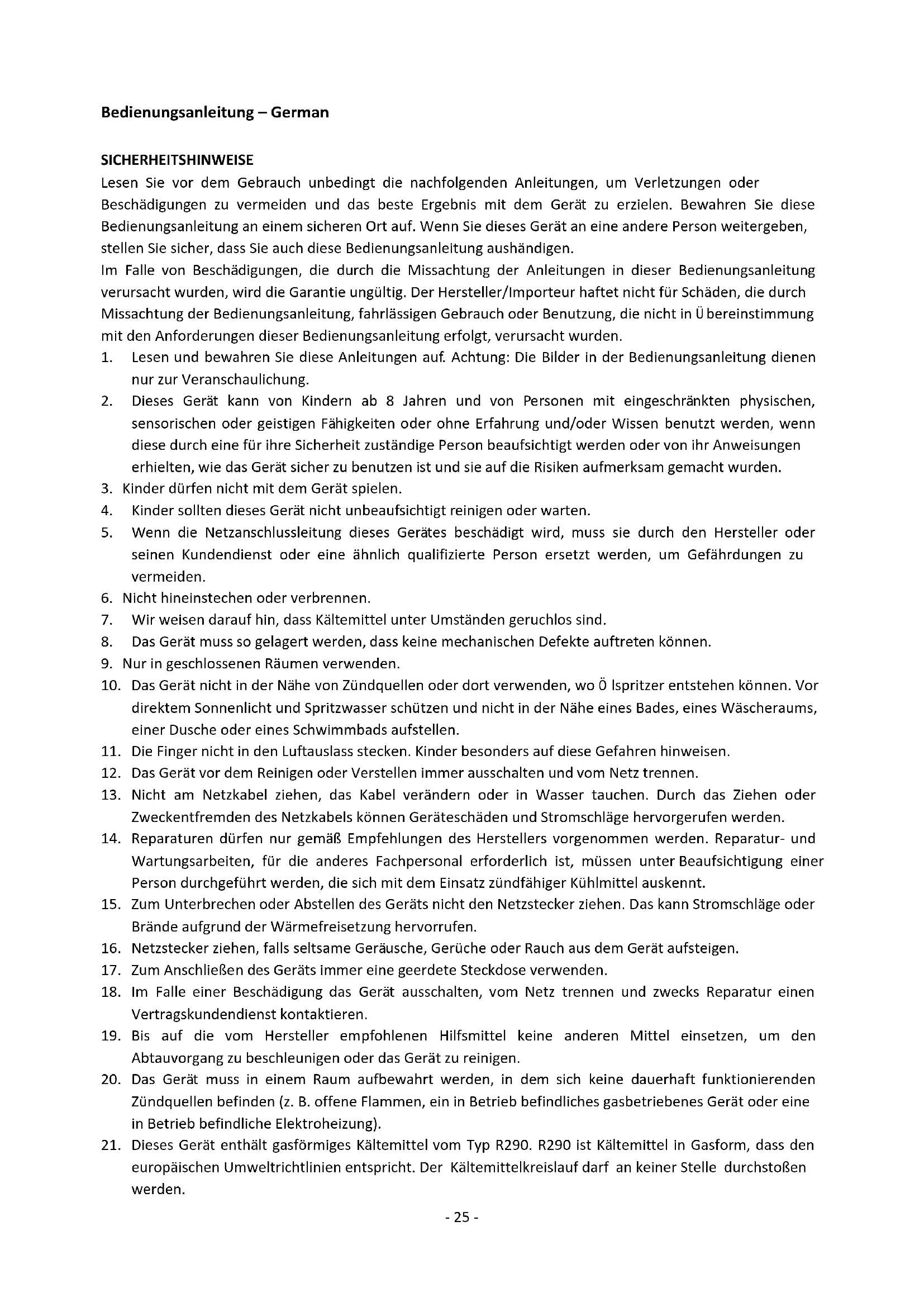

1. Lesen und bewahren Sie diese Anleitungen auf. Achtung: Die Bilder in der Bedienungsanleitung dienen

nur zur Veranschaulichung.

2. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden.

3. Kinder dürfen nicht mit dem Gerät spielen.

4. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen oder warten.

5. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder

seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

6. Nicht hineinstechen oder verbrennen.

7. Wir weisen darauf hin, dass Kältemittel unter Umständen geruchlos sind.

8. Das Gerät muss so gelagert werden, dass keine mechanischen Defekte auftreten können.

9. Nur in geschlossenen Räumen verwenden.

10. Das Gerät nicht in der Nähe von Zündquellen oder dort verwenden, wo Ölspritzer entstehen können. Vor

direktem Sonnenlicht und Spritzwasser schützen und nicht in der Nähe eines Bades, eines Wäscheraums, einer Dusche oder eines Schwimmbads aufstellen.

11. Die Finger nicht in den Luftauslass stecken. Kinder besonders auf diese Gefahren hinweisen.

12. Das Gerät vor dem Reinigen oder Verstellen immer ausschalten und vom Netz trennen.

13. Nicht am Netzkabel ziehen, das Kabel verändern oder in Wasser tauchen. Durch das Ziehen oder

Zweckentfremden des Netzkabels können Geräteschäden und Stromschläge hervorgerufen werden.

14. Reparaturen dürfen nur gemäß Empfehlungen des Herstellers vorgenommen werden. Reparatur- und

Wartungsarbeiten, für die anderes Fachpersonal erforderlich ist, müssen unter Beaufsichtigung einer Person durchgeführt werden, die sich mit dem Einsatz zündfähiger Kühlmittel auskennt.

15. Zum Unterbrechen oder Abstellen des Geräts nicht den Netzstecker ziehen. Das kann Stromschläge oder

Brände aufgrund der Wärmefreisetzung hervorrufen.

16. Netzstecker ziehen, falls seltsame Geräusche, Gerüche oder Rauch aus dem Gerät aufsteigen.

17. Zum Anschließen des Geräts immer eine geerdete Steckdose verwenden.

18. Im Falle einer Beschädigung das Gerät ausschalten, vom Netz trennen und zwecks Reparatur einen

Vertragskundendienst kontaktieren.

19. Bis auf die vom Hersteller empfohlenen Hilfsmittel keine anderen Mittel einsetzen, um den

Abtauvorgang zu beschleunigen oder das Gerät zu reinigen.

20. Das Gerät muss in einem Raum aufbewahrt werden, in dem sich keine dauerhaft funktionierenden

Zündquellen befinden (z. B. offene Flammen, ein in Betrieb befindliches gasbetriebenes Gerät oder eine in Betrieb befindliche Elektroheizung).

21. Dieses Gerät enthält gasförmiges Kältemittel vom Typ R290. R290 ist Kältemittel in Gasform, dass den

europäischen Umweltrichtlinien entspricht. Der Kältemittelkreislauf darf an keiner Stelle durchstoßen werden.- 26 -

22. Wird das Gerät in einem unbelüfteten Bereich betrieben oder aufbewahrt, muss der Raum so konzipiert

sein, dass sich kein ausgelaufenes Kältemittel sammeln und zu einer Brand- oder Explosionsgefahr werden kann, falls das Kältemittel durch eine Elektroheizung, Ofen oder eine andere Zündquelle gezündet wird.

23. Die Person, die arbeiten am Kältemittelkreislauf ausführt oder diesen betreibt, muss ein entsprechendes

Zertifikat vorlegen können, das von einem akkreditierten Institut ausgestellt wurde und nachweist, dass die Person über die Fachkompetenzen zur industriekonformen Handhabung von Kältemitteln verfügt.

24. Bei der Ausführung von Reparaturen müssen die Empfehlungen des Herstellers zugrunde gelegt werden.

Wartungs- und Reparaturarbeiten, für die weiteres Fachpersonal erforderlich ist, müssen unter der Aufsicht einer Person durchgeführt werden, die sich mit der Verwendung zündfähiger Kältemittel auskennt.

25. Die folgenden Absätze bei der Reparatur von Geräten mit R290 Kältemittel beachten.

26. Nach dem Transport an einen anderen Ort muss das Gerät immer mindestens 2 Stunden ruhen.

Warnung: Brandgefahr / zündfähiges Material. Anleitungen lesen. Bedienungsanleitung; Betriebsanleitung. Symbol für Reparatur/Wartung; technische Anleitung lesen. Warnung: Belüftungsöffnungen von Blockaden frei halten. Warnung: Das Gerät muss in einem gut belüfteten Raum stehen, dessen Größe mit den Raumangaben in den technischen Daten übereinstimmt. Ein Mindestabstand von 20 cm sollte um das Gerät herum eingehalten werden. Das Gerät muss in einem Raum betrieben und aufbewahrt werden, dessen Bodenfläche größer ist als 13

1. Schalten Sie vor dem ersten Gebrauch bitte die Stromversorgung ein, drücken Sie die Betriebstaste und

schließen Sie das Gerät gemäß der Sprachaufforderung mit dem in sich geschlossenen Wasserzulauf-/Wasserablaufrohr an den Wasserhahn an.

2. Beim Kühlen beträgt die höchste Wassertemperatur 40 °C und die niedrigste Wassertemperatur -9 °C. Der

höchste Arbeitsdruck des Wasserkreislaufs beträgt 0,03 MPa und der niedrigste Arbeitsdruck 0,005 MPa. Der maximale Wassereinlassdruck beträgt 0,2 bis 0,6 MPa. Beim Heizen beträgt die höchste Wassertemperatur 30 °C und die niedrigste Wassertemperatur -9 °C.

3. Da es sich um eine mobile Klimaanlage mit Energiespeicher und Wärmepumpe handelt, kann dieses Gerät

ohne Installation verwendet werden. Vor dem Kühlbetrieb oder Heizbetrieb bitte die Kältespeicherung oder Wärmespeicherung im Voraus abschließen. Um einen längeren Kühl- oder Heizbetrieb zu erreichen, speichern Sie bitte so viel wie möglich Kälte- oder Wärmeenergie.- 27 -

4. Bewegen Sie das Gerät langsam, um Kollisionen oder Umkippen zu vermeiden.

5. Bitte stellen Sie keine Gegenstände vor dem Lufteinlass/-auslass des Geräts auf. Zwischen dem

Lufteinlass/-auslass und umgebenden Objekten muss ein Abstand von mindestens 200 mm bestehen und der Lufteinlass/-auslass muss frei bleiben, um den Luftaustausch am Lufteinlass/-auslass des Geräts nicht zu beeinträchtigen.

6. Verwenden Sie zum Reinigen und Warten des Geräts bitte ein weiches Tuch zum Abwischen. Verwenden

Sie keinen Wachs, Verdünnungsmittel oder reizendes Reinigungsmittel.

7. Bitte reinigen Sie den Filter regelmäßig. Es wird empfohlen, das Gerät alle zwei Wochen zu reinigen.

8. Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie bitte den Netzstecker und lassen Sie das

Wasser im Wassertank ab.

9. Demontieren oder reparieren Sie das Gerät nicht ohne professionelles Wartungspersonal.

10. Wenn die Wassertemperatur 18 Grad oder weniger beträgt, fügen Sie bitte kein Wasser hinzu bzw. lassen

Sie kein Wasser ab. (Die Wassertanktemperatur wird auf der Digitalanzeige unter der Kälte- oder Wärmespeicherfunktion und auf der App-Bedienoberfläche angezeigt.) Besonderer Hinweis:

1. Ö ffnen Sie während der Kältespeicherung bitte Türen und Fenster zur Belüftung.

2. Nach dem Umschalten des Modus kann der Kompressor in den Schutzzustand wechseln. Das Gerät steht

still. Sie müssen 3 Minuten warten, bevor der Kompressor wieder startet.

3. Wenn der Kompressor anläuft, ist ein leises Zweiphasenströmungsgeräusch zu hören. Nach dem Start des

Kompressors verschwindet das Zweiphasenströmungsgeräusch.

4. Schrauben Sie den Zulauf-/Ablaufschlauch ab und entfernen Sie ihn von dem Gerät, nachdem Sie das

Wasser abgelassen haben. Andernfalls kommt es zu einem Rückfluss. Auch wenn der Abfluss des Wassers gestoppt wurde, fließt Wasser aus dem Gerät.

5. Auch wenn die Ablauffunktion des Gerätes zum Entleeren des Wassers im Tank verwendet wird, kann das

Wasser nicht vollständig abgelassen werden. Daher sollte das Gerät beim Bewegen, Tragen und Lagern aufrecht stehen und nicht gekippt werden. Falls das Gerät umgekippt wurde, schalten Sie die Stromversorgung nicht sofort ein. Das Gerät sollte für eine gewisse Zeit stehen. Schalten Sie die Stromversorgung ein, nachdem das Wasser vollständig verdunstet ist.

6. Benutzer sollten beim Ablassen von Wasser auf die Temperatur des Wassers im Wassertank achten. Das

Wasser im Tank sollte bei einer Temperatur über 18°C abgelassen werden. Wenn die Temperatur niedriger als 18 °C ist, verwenden Sie bitte die Wärmespeicherfunktion, um die Wassertemperatur vor dem Ablassen zu erhöhen. Andernfalls kann das Eis im Wassertank den Abfluss behindern oder das Wasser kann nicht vollständig abgelassen werden.

7. Hinweis: Nach dem Einschalten jedes Modus läuft der Lüfter im Gerät zunächst 30 Sekunden lang.

Anschließend arbeitet das Gerät entsprechend der gewünschten Modusfunktion.- 28 -

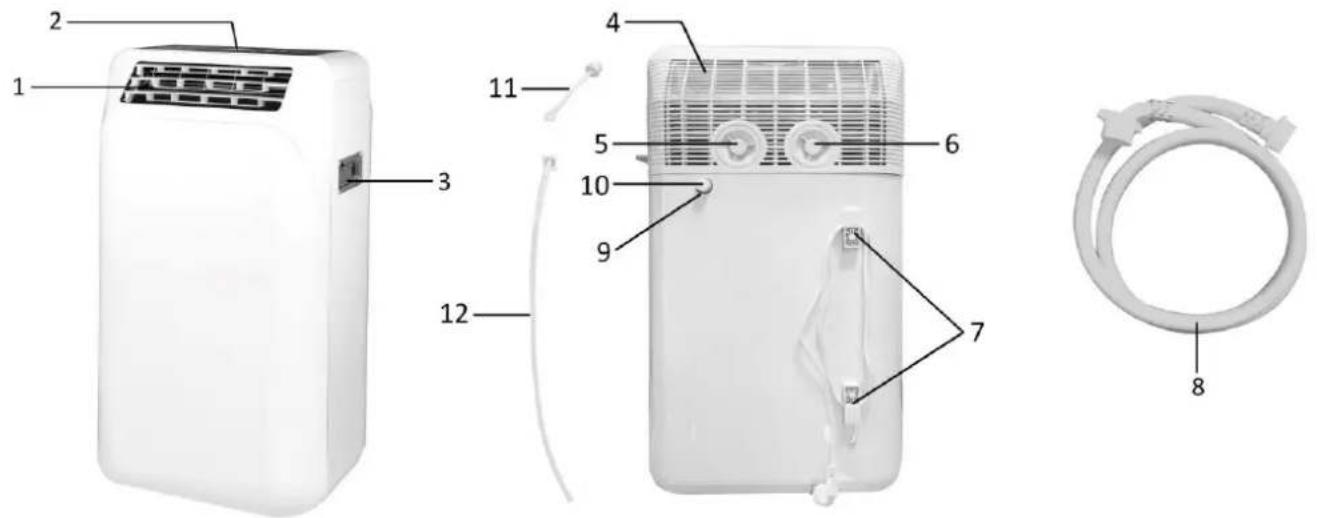

BEZEICHNUNG DER EINZELTEILE

1. Luftauslass mit verstellbarem Schwenkflügel

3. Griff (an beiden Seiten)

5. Wasserzulauf und Schraube

6. Wasserablauf und Schraube

7. Kabelaufbewahrung

8. Wasserzulauf-/Wasserablaufschlauch

Bitte beachten sie das beigefügte Leaflet für die jeweiligen Wasseranschlüsse. Bedienfeld A. Betriebstaste Drücken Sie diese Taste, um das Gerät ein-/auszuschalten. B. Wasserablasstaste Drücken Sie diese Taste, um die Wasserablauffunktion zu starten. C. Zulauftaste Drücken Sie diese Taste, um die Wasserzulauffunktion zu starten. D. +/- Tasten Drücken Sie in den Modi Kältespeicherung, Kühlen, stark Kühlen, Wärmespeicherung oder Heizen die Tasten, um die eingestellte Temperatur zu erhöhen oder zu verringern (jedes Drücken stellt 1 Grad ein). Drücken Sie für Timer und voreingestellte Funktionen die Tasten, um die Einstellzeit zu erhöhen oder zu verringern (jedes Drücken stellt 1 Stunde ein.) E. Digital-Display- 29 -

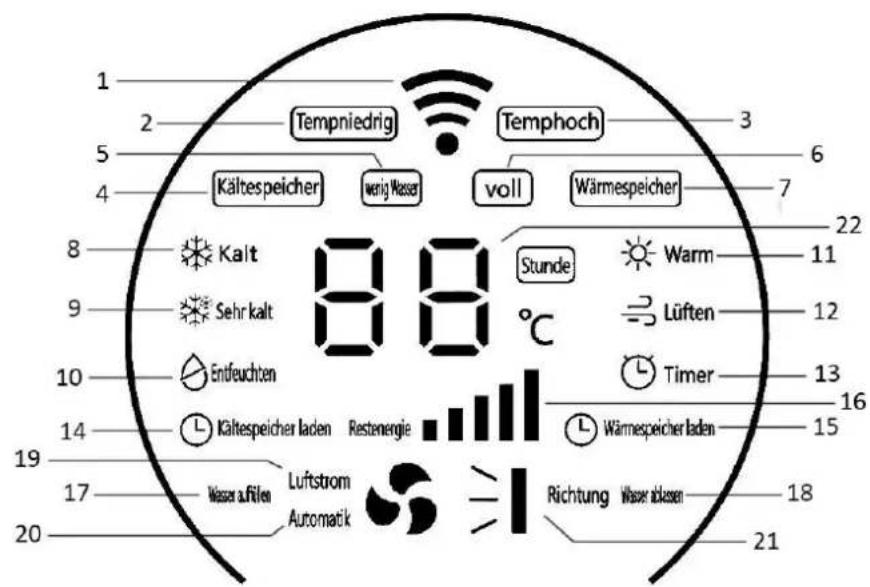

2. Niedrige Temperatur

9. Starker Kühlmodus

10. Entfeuchtungsmodus

14. Kältespeicherung voreingestellt

15. Wärmespeicherung voreingestellt

16. Energieanzeige (Energiebalken)

17. Wasserzulauffunktion

18. Wasserablauffunktion

19. Niedrige/mittler/hohe

Ventilatorgeschwindigkeit

20. Automatische Ventilatorgeschwindigkeit

22. Temperatur-/Timer-Anzeige

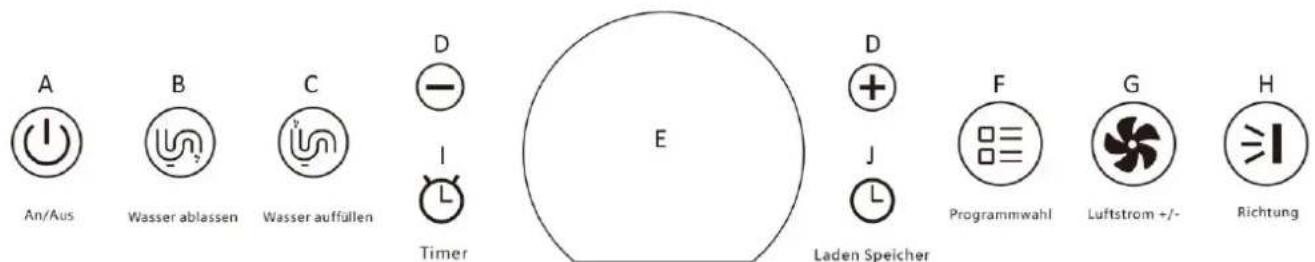

F. Modus-Taste Drücken Sie diese Taste, um den Modus auszuwählen: Kältespeicherung, Kühlmodus, starker Kühlmodus, Entfeuchtungsmodus, Wärmespeicherung, Heizmodus und Lüftungsmodus. G. Ventilatorgeschwindigkeitstaste Drücken Sie diese Taste, um die Ventilatorgeschwindigkeit auszuwählen: niedrig/mittel/hoch/automatisch. H. Schwenktaste Drücken Sie diese Taste, um die Aufwärts-Abwärts-Schwenkbewegung auszuwählen oder die Schwenkbewegung zu stoppen.

Wenn das Gerät im Kühl-, starkem Kühl-, Entfeuchtungs-, Heiz- oder Lüftungsmodus läuft, drücken Sie diese Taste, um die Endzeit des Modus einzustellen. Wenn das Gerät gerade eingeschaltet wurde, drücken Sie diese Taste, um die Start- und Endzeit des Modus einzustellen. J. Voreinstellungstaste Drücken Sie diese Taste, um den Zeitraum (Stunden) festzulegen, nach dessen Ablauf das Gerät aktiviert wird. Dann speichert dieses Gerät die Energie (Kältespeicherung/Wärmespeicherung) automatisch während dieses Zeitraums.- 30 - BEDIENUNG Bevor Sie das Gerät verwenden, schauen Sie sich bitte die folgenden Videos mit Aufstellanweisungen an. Dieses Gerät verwendet ein einzigartiges Energiespeichersystem. Es nutzt die gespeicherte Kälte- oder Wärmeenergie für den Kühl- oder Heizbetrieb. Schließen Sie daher die Kältespeicherung- oder Wärmespeicherungsfunktion im Voraus ab, bevor Sie den Kühlmodus/starken Kühlmodus oder den Heizmodus einstellen. Aktivieren Sie nicht die Kältespeicherfunktion in dem Raum, den Sie kühlen möchten. Während der Kältespeicherfunktion wird viel Wärme in den Raum geblasen. Um das beste und schnellste Ergebnis zu erzielen, stellen Sie das Gerät während des Speicherbetriebs in die Nähe einer offenen Tür oder eines offenen Fensters,, sodass die heiße Luft nach draußen entweichen kann. Für die Entfeuchtungs- oder Ventilatorfunktion ist keine Energiespeicherung erforderlich. Sie können die Modus-Taste drücken, um direkt den Entfeuchtungs- oder Ventilatormodus zu wählen, ohne vorher die Kälte- oder Wärmespeicherung zu starten. Hinweis: Nach dem Einschalten jedes Modus läuft der Lüfter im Gerät zunächst 30 Sekunden lang. Anschließend arbeitet das Gerät entsprechend der gewünschten Modusfunktion.

1. Schließen Sie die Stromversorgung an

1) Schließen Sie bei der ersten Verwendung bitte die Stromversorgung an und gehen Sie dann zu Schritt

2 von „Wasserzulauf“.

2) Wenn das Gerät nicht zum ersten Mal verwendet wird oder sich Wasser im Wassertank befindet,

stecken Sie bitte den Netzstecker in die Steckdose und drücken Sie die Betriebstaste auf dem Bedienfeld.

Im Falle eines Wassermangelalarms (kein Wasser im Wassertank beim ersten Gebrauch oder Wassermangel während des Gebrauchs) befolgen Sie bitte die nachstehenden Schritte, um Wasser in den Wassertank im Inneren des Geräts zu füllen.

1) Entfernen Sie die Wasserzulaufschraube auf der Rückseite des Geräts, indem Sie sie gegen den

Uhrzeigersinn drehen.

2) Verwenden Sie den Wasserzulauf-/Wasserablaufschlauch, um das Gerät mit dem Wasserhahn zu

verbinden. Drücken Sie die Wasserzulauftaste, gleichzeitig sollte der Wasserhahn aufgedreht werden.

3) Wenn der Wasserstand den Betriebsfüllstand erreicht, schließt das Wasserzulaufventil automatisch,

um den Wasserzulauf abzuschließen.

4) Entfernen Sie den Wasserzulauf-/Wasserablaufschlauch und schrauben Sie die Wasserzulaufschraube

1) Drücken Sie die Modus-Taste, um die Kältespeicherfunktion auszuwählen.

2) Drücken Sie die Taste „+“ oder „-“, um die Kältespeichertemperatur einzustellen. Je niedriger die

Einstelltemperatur ist, desto größer ist die Speicherkapazität. Stellen Sie den Temperaturbereich zwischen -9°C und 5°C ein.

3) Nach Abschluss der Kältespeicherung wechselt das Gerät automatisch in den Stand-by-Zustand.- 31 -

• Während der Kältespeicherung arbeitet der Ventilator mit hoher Geschwindigkeit und die Schwenklamelle befindet sich im maximalen Austrittswinkel. Zu diesem Zeitpunkt wird die Wärmeenergie abgeführt. Ö ffnen Sie in einem engen Raum bitte die Türen und Fenster zum Lüften. Aktivieren Sie nicht die Kältespeicherfunktion in dem Raum, den Sie kühlen möchten. Während der Kältespeicherfunktion wird viel Wärme in den Raum geblasen. Um das beste und schnellste Ergebnis zu erzielen, stellen Sie das Gerät während des Speicherbetriebs in die Nähe einer offenen Tür oder eines offenen Fensters,, sodass die heiße Luft nach draußen entweichen kann.

• Während der Kältespeicherung wird die aktuelle Wassertemperatur im Wassertank angezeigt.

• Lufteinlass und Luftauslass dürfen nicht abgedeckt werden.

Wenn die Kältespeicherung beendet ist:

1) Drücken Sie die Modus-Taste, um den Kühlmodus auszuwählen.

2) Drücken Sie die Taste „+“ oder „-“, um die Kühltemperatur zwischen 16 °C und 32 °C einzustellen.

3) Drücken Sie die Ventilatorgeschwindigkeitstaste, um die niedrige/mittlere/hohe/automatische

Ventilatorgeschwindigkeit in 4 Stufen auszuwählen.

4) Drücken Sie die Schwenktaste, um die Schwenkfunktion ein-/auszuschalten.

• Das Gerät zeigt die Raumtemperatur während des Kühlens an.

• Wenn die Kühlkapazität des Wassers im Wassertank aufgebraucht ist (die Wassertemperatur erreicht 40°C), wird die Kühlung gestoppt. Das Wasser kann nur nach der Kältespeicherung genutzt werden.

Dieser Modus kann verwendet werden, wenn eine schnelle Kühlung erforderlich ist.

1) Drücken Sie die Modus-Taste, um den starken Kühlmodus auszuwählen.

2) Drücken Sie die Taste „+“ oder „-“, um die starke Kühltemperatur zwischen 16 °C und 32 °C

3) Die Windgeschwindigkeit ist standardmäßig eingestellt und kann nicht angepasst werden.

4) Drücken Sie die Schwenktaste, um die Schwenkfunktion ein-/auszuschalten.

• Das Gerät zeigt die Raumtemperatur während der starken Kühlung an.

• Wenn die Kühlkapazität des Wassers im Wassertank aufgebraucht ist (die Wassertemperatur erreicht 40°C), wird die Kühlung gestoppt. Das Wasser kann nur nach der Kältespeicherung genutzt werden.

1) Drücken Sie die Modus-Taste, um die Wärmespeicherfunktion auszuwählen.

2) Drücken Sie die Taste „+“ oder „-“, um die Wärmespeichertemperatur zwischen 20°C und 30°C

einzustellen. Je höher die eingestellte Temperatur ist, desto größer ist die Speicherkapazität.

3) Sobald die Digitalanzeige Ihre eingestellte Temperatur anzeigt, bedeutet dies, dass die

Wärmespeicherung abgeschlossen ist. Hinweis:

• Während der Wärmespeicherung ist der Luftauslassventilator geschlossen und es muss kein Luftvolumen ausgeblasen werden.

• Während der Wärmespeicherung wird die aktuelle Wassertemperatur im Wassertank angezeigt.- 32 -

Wenn die Wärmespeicherung abgeschlossen ist:

1) Drücken Sie die Modus-Taste, um den Heizmodus auszuwählen.

2) Drücken Sie die Taste „+“ oder „-“, um die Heiztemperatur zwischen 16 °C und 32 °C einzustellen.

3) Drücken Sie die Ventilatorgeschwindigkeitstaste, um eine der 4 Ventilatorgeschwindigkeitsstufen -

niedrig/mittel/hoch/automatisch - auszuwählen.

4) Drücken Sie die Schwenktaste, um die Schwenkfunktion ein-/auszuschalten.

• Das Gerät zeigt die Raumtemperatur während des Heizens an.

• Lufteinlass und Luftauslass dürfen nicht abgedeckt werden.

1) Drücken Sie die Modus-Taste, um den Entfeuchtungsmodus auszuwählen.

2) Drücken Sie die Schwenktaste, um die Schwenkfunktion ein-/auszuschalten.

• Das Gerät zeigt die Raumtemperatur während der Entfeuchtung an.

1) Drücken Sie die Modus-Taste, um den Lüftungsmodus auszuwählen.

2) Drücken Sie die Ventilatorgeschwindigkeitstaste, um eine der 3 Ventilatorgeschwindigkeitsstufen -

niedrig/mittel/hoch - auszuwählen.

3) Drücken Sie die Schwenktaste, um die Schwenkfunktion ein-/auszuschalten.

• Das Gerät zeigt die Raumtemperatur während des Lüftens an.

10. Zeiteinstellungen (Um den Timer für den Kühl-, starken Kühl-, Entfeuchtungs-, Heiz- oder

Ventilatormodus einzustellen.) - Stellen Sie die Endzeit ein, wenn das Gerät im Kühlungs-, starken Kühlungs-, Entfeuchtungs-, Heiz- oder Lüftungsmodus läuft:

1) Drücken Sie die Timer-Taste.

2) Drücken Sie die Taste „+“ oder „-“, um die Endzeit einzustellen.

3) Drücken Sie zur Bestätigung erneut die Timer-Taste.

- Stellen Sie die Start- und Endzeit ein, wenn das Gerät gerade eingeschaltet wurde und nicht im Kühlungs-, starken Kühlungs-, Entfeuchtungs-, Heiz- oder Lüftungsmodus läuft:

1) Drücken Sie die Betriebstaste, um das Gerät einzuschalten, und drücken Sie dann die

2) Folgen Sie der Sprachaufforderung, die Modus-Taste zu drücken, um den gewünschten Modus

auszuwählen: Kühlen, starkes Kühlen, Entfeuchten, Heizen oder Lüften.

3) Drücken Sie zur Bestätigung die Timer-Taste.

4) Drücken Sie die Taste „+“ oder „-“, um die Startzeit einzustellen, und drücken Sie dann die

Timer-Taste zur Bestätigung.

5) Drücken Sie die Taste „+“ oder „-“, um die Endzeit einzustellen, und drücken Sie dann die

Timer-Taste zur Bestätigung.- 33 - Zum Beispiel: Wir legen die Startzeit „1“ und die Endzeit „2“ auf 9 Uhr fest Das Gerät startet dann um 10:00 Uhr und stoppt um 12:00 Uhr Hinweis:

• Nach Abschluss der Timer-Einstellung erfolgt eine Sprachansage.

• Sobald der Timer eingestellt ist, kann der Modus nicht geändert werden. Wenn Sie den Modus ändern möchten, drücken Sie bitte die Betriebstaste, um das Gerät auszuschalten und neu zu starten.

11. Voreinstellung (Um den Timer für die Kälte- oder Wärmespeicherung einzustellen.)

1) Drücken Sie die Voreinstellungstaste, um den Voreinstellungsmodus zu aktivieren, und wählen

Sie dann die Voreinstellung für die Kältespeicherung oder für die Wärmespeicherung aus.

2) Drücken Sie die Taste „+“ oder „-“, um auszuwählen, innerhalb wie viel Stunden die

Kältespeicherung oder Wärmespeicherung abgeschlossen sein soll (Zeitbereich von 4 Stunden bis 24 Stunden). Nachdem Sie die Zeit ausgewählt haben, drücken Sie zur Bestätigung erneut die Voreinstellungstaste; die Sprachansage weist darauf hin, dass die Voreinstellung abgeschlossen ist. - Löschen der Voreinstellung:

1) Drücken Sie die Voreinstellungstaste erneut; die vorherige Voreinstellung wird gelöscht und eine

neue Voreinstellung kann nun vorgenommen werden.

2) Nach dem Ausschalten wird die Voreinstellung automatisch gelöscht.

3) Halten Sie die Voreinstellungstaste länger als 3 Sekunden gedrückt, um die Voreinstellung

abzubrechen. Hinweis: Wenn die Kältespeicherung oder Wärmespeicherung abgeschlossen ist, wechselt das Gerät automatisch in den Stand-by-Zustand. Drücken Sie dann die Modus-Taste, um die Kühl- oder Heizfunktion auszuwählen. Andere Vorgänge können nach dem Abschluss der Voreinstellung nicht ausgeführt werden. Wenn Sie andere Vorgänge ausführen müssen, löschen Sie bitte zuerst die Voreinstellung.

1) Halten Sie die Tasten „+“ und „-“ gleichzeitig 3 Sekunden lang gedrückt, um die Kindersicherung

einzuschalten. Alle Tasten werden gesperrt und können nicht bedient werden.

2) Halten Sie die Tasten „+“ und „-“ erneut 3 Sekunden lang gleichzeitig gedrückt, um die

Kindersicherung auszuschalten, oder ziehen Sie direkt den Netzstecker.

- Kondenswasserablauf Während des Betriebs sammelt sich in der Auffangwanne im Inneren des Geräts Kondenswasser. Wenn der Wasserstand in der Wanne einen bestimmten Pegel erreicht, wird der Alarm Kondensat voll gemeldet: Das Gerät stellt den Betrieb ein, sobald die Wasser-Voll-Anzeige und der Code "E4" im digitalen Display aufleuchten. Wenn dies der Fall ist, muss das Kondenswasser geleert werden (dazu einen Wasserbehälter unter den Auslauf stellen, den Stopfen herausziehen und das Kondenswasser ablaufen lassen). Der Alarm "Kondenswasser voll" erlischt und das Gerät arbeitet normal weiter. Hinweis: Um eine komplette Unterbrechung des Betriebs durch den „Wassertank voll“-Alarm zu vermeiden (der Code „E4“ leuchtet im digitalen Display, (z. B. nachts, wenn Kältespeicherung,- 34 - Kühlmodus oder starker Kühlmodus aktiv ist) kann das Wasser mithilfe des mitgelieferten Ablaufschlauchs kontinuierlich abgelassen werden. Entfernen Sie dazu den Stopfen von der Ablauföffnung auf der Rückseite des Geräts heraus. Schließen Sie den Ablaufschlauch an die Ö ffnung an und lassen Sie das Wasser in einen Eimer oder Abfluss im Boden ab. (Beim Herausziehen des Stopfens kann Kondenswasser austreten.) - Wassertank entleeren Wenn das Wasser im Wassertank abgelassen werden soll, gehen Sie wie folgt vor:

1) Schrauben Sie die Wasserablaufschraube an der Rückseite des Geräts ab, befestigen Sie ein

Ende des Wasserzulauf-/Wasserablaufschlauches am Abflussloch und verbinden Sie das andere Ende mit einem Wasserauffangbehälter oder Bodenabfluss.

2) Stecken Sie den Netzstecker in die Steckdose und drücken Sie die Betriebstaste auf dem

3) Drücken Sie die Wasserablasstaste. Halten Sie die Wasserablasstaste länger als 3 Sekunden

gedrückt. Das System startet automatisch die Wasserpumpe zum Ablassen des Wassers.

4) Nach Abschluss der Entleerung schaltet sich die Entwässerungspumpe automatisch ab.

5) Entfernen Sie den Wasserzulauf-/Wasserablaufschlauch und schrauben Sie die

Wasserablaufschraube wieder ein.

14. Sprachansagen ein/aus

1) Halten Sie die Taste "-" länger als 6 Sekunden gedrückt. Die Kontrollleuchte des Hauptschalters blinkt

zweimal und die Sprachansagen werden ausgeschaltet. Während der Gerätebedienung werden somit keine Sprachansagen mehr ausgegeben.

2) Halten Sie die Taste "+" länger als 6 Sekunden gedrückt, um die Sprachansagefunktion wieder

einzuschalten. Wichtig: Nach dem Umschalten des Modus kann der Kompressor in den Schutzzustand wechseln. Das Gerät steht still. Sie müssen 3 Minuten warten, bevor der Kompressor wieder startet. Beobachten Sie den Energiebalken, um den Status der verbleibenden gespeicherten Energie zu überprüfen. Wenn der Energiebalken leer ist oder die Anzeige für die niedrige Temperatur/Anzeige für die hohe Temperatur aufleuchtet, führen Sie bitte die Wärmespeicherung/Kältespeicherung durch. Hinweis: Sobald die Raumtemperatur die eingestellte Temperatur erreicht, stoppt das Gerät automatisch und startet neu (entsprechend der Raumtemperatur mit einem Temperaturunterschied von 2 Grad). Das Bedienfeld wird nach 3 Minuten dunkler, wenn keine Bedienung erfolgt. Drücken Sie eine beliebige Taste; das Bedienfeld leuchtet dann wieder hell. WLAN-KOPPLUNGSANLEITUNG (Die APP-Anleitung wird unter Umständen nicht regelmäßig aktualisiert. Das kann mit einer Aktualisierung der Software-Version oder mit anderen Gründen zusammenhängen. Diese Anleitung dient nur als Leitfaden. Das nachfolgende Beispiel zeigt die deutsche Version der Mobilfunk-App für iOS.)

1. Suchen Sie im App Store (für iOS) oder bei Google Play (für Android) nach „Smart Life“, um die App

2. Registrieren Sie sich oder melden Sie sich bei Ihrem App-Konto an. Tippen Sie oben rechts auf „+“ oder

auf die Schaltfläche „Gerät hinzufügen“, um Ihr Gerät hinzuzufügen. (Abb.1)

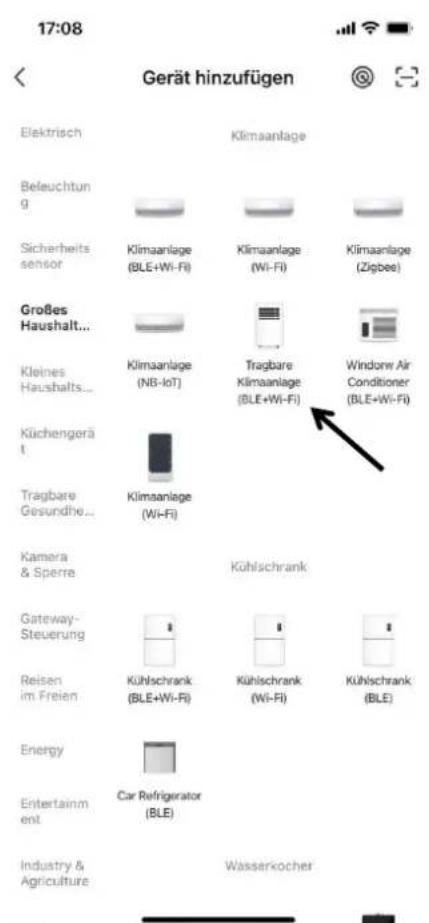

3. Suchen Sie nach „Großes Haushaltsgerät“ und tippen Sie auf das Symbol „Tragbare Klimaanlage

(BLE+Wi-Fi)“. (Abb. 2)- 35 - Halten Sie die Betriebstaste auf dem Bedienfeld des Gerätes ca. 5 Sekunden lang gedrückt, bis die WLAN-Anzeige schnell blinkt.

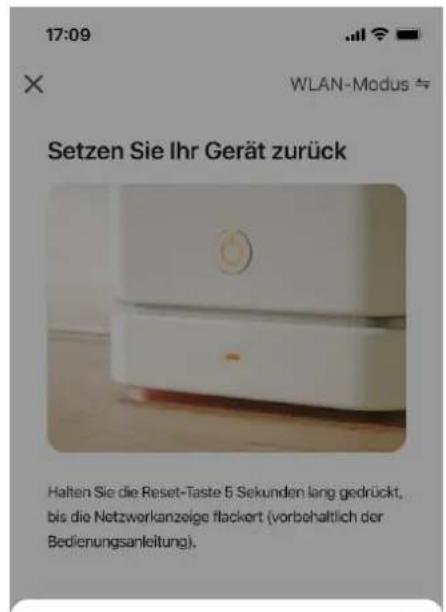

4. Tippen Sie auf „Bestätigen Sie, dass die Anzeige blinkt“ (Abb.3). Fahren Sie fort, indem Sie auf „Blinkt

schnell“ tippen (Abb.4). In einer Meldung werden Sie aufgefordert, ein 2,4 GHz WLAN zu verwenden. Geben Sie Ihr WLAN-Passwort ein und tippen Sie auf „Weiter“. (Abb. 5) Hinweis: Wenn Sie die WLAN-Funktion einrichten, müssen Sie ein verfügbares 2,4-GHz-Netzwerk auswählen und das Gerät verbinden. Ihr Smartphone muss mit demselben Netzwerk verbunden sein, um Smart Life auf dem Smartphone einrichten zu können. Wenn dies erledigt ist, können Sie von Ihrem Smartphone aus in einem beliebigen Netzwerk auf das Gerät zugreifen.

5. Warten Sie, bis (Abb.6) erscheint und tippen Sie dann auf „Fertigstellung“.

6. Nun können Sie das Gerät über die App-Oberfläche bedienen. Tippen Sie auf die Schaltflächen, um Ihr

Gerät einzustellen. Hinweis: Das Gerät ist mit Alexa und Google Assistant kompatibel.

(Abb.5) (Abb.6)- 37 - Steuerschnittstelle Tippen Sie auf „ON/OFF“, um das Gerät zu starten. Bitte beachten Sie, dass die unten dargestellte Schnittstelle eine generische Version ist, die andere Auswahloptionen umfasst, die für dieses Modell nicht verfügbar sind. Bitte folgen Sie den Funktionen in Abschnitt „BEDIENUNG“, um das Gerät mit der App zu steuern.

2. Umgebungstemperatur

4. Auswahl des Betriebsmodus

5. Zusatzheizung (Nur im Heizmodus funktionsfähig.)

6. Auswahl der Ventilatorstufe

8. Licht an/aus des Bedienfelds des Geräts

11. Weitere Funktionen (Kein Richtwert für dieses Produktmodell.)

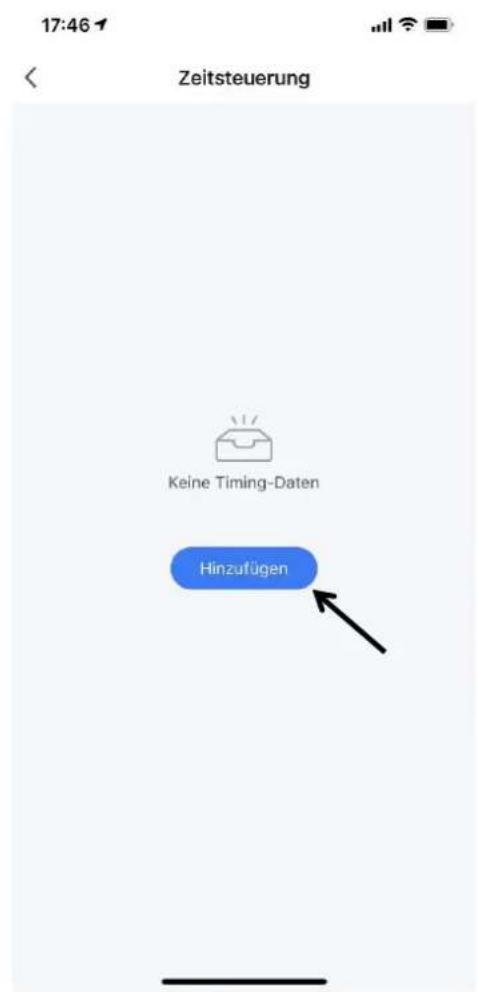

Hinweis: Es gibt keine voreingestellte Schaltfläche in der App. Benutzer können die Start- und Abschaltzeit für alle Modi einschließlich Kältespeicherung und Wärmespeicherung festlegen, indem sie Zeitpläne unter der Timer-Funktion hinzufügen.- 38 - Wenn Sie eine Startzeit für einen Modus festlegen müssen, gehen Sie folgendermaßen vor:

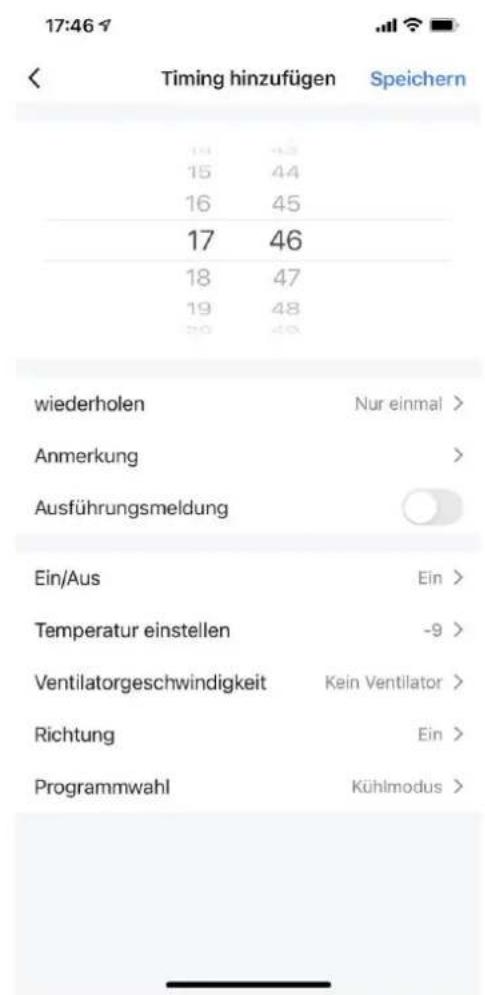

1) Wählen Sie die Startzeit.

2) Tippen Sie auf „Ein/Aus“ und wählen Sie „Ein“.

3) Wählen Sie den gewünschten Modus aus.

4) Stellen Sie andere Funktionen wie Temperatur, Schwenkfunktion und Ventilatorgeschwindigkeit

5) Tippen Sie oben rechts auf „Speichern“.

Wenn Sie eine Abschaltzeit für einen Modus festlegen müssen, gehen Sie folgendermaßen vor:

1) Wählen Sie die Abschaltzeit.

2) Tippen Sie auf „Ein/Aus“ und wählen Sie „Aus“.

3) Wählen Sie den gewünschten Modus aus.

4) Temperatur, Ventilatorgeschwindigkeit oder Schwenkfunktion müssen nicht eingestellt werden.

5) Tippen Sie oben rechts auf „Speichern“.

Stellen Sie sicher, dass alle Einstellungen in den gültigen Optionen/Bereichen liegen (siehe Abschnitt „BEDIENUNG“). Beispielsweise beträgt der gültige Temperaturbereich für den Heizmodus 16°C bis 32°C. Die eingestellte Temperaturliste zeigt jedoch -9 °C bis 32 °C in der App an. Denken Sie daran, eine Temperatur zwischen 16 °C und 32 °C einzustellen, wenn der Heizmodus ausgewählt ist.- 39 -

REINIGUNG UND PFLEGE

Vor dem Reinigen den Gerätestecker aus der Steckdose ziehen. Zum Reinigen des Geräts kein Benzin oder sonstige Chemikalien verwenden. Das Gerät nicht direkt abwaschen. Lassen Sie kein Wasser in das Gerät spritzen. Mit einem weichen, halbtrockenen Tuch abwischen. Filtersieb reinigen: Schrauben Sie die beiden Schrauben des Wasserzulaufs bzw. Wasserablaufs an der Rückseite ab. Entfernen Sie dann das hintere Lufteinlassgitter und entfernen Sie das Filtersieb vom hinteren Lufteinlassgitter zur Reinigung. Legen Sie das Filtersieb in sauberes Wasser oder warmes Wasser (ca. 40 °C), dem ein neutrales Reinigungsmittel hinzugefügt wurde, und legen Sie es dann zum natürlichen Trocknen an einen trockene n Ort. Setzen Sie das Filtersieb dann wieder ein. Hinweis:

1. Verwenden Sie kein Wasser mit zu hoher Temperatur (geeignete Temperatur ist etwa 40 °C) oder

aggressive Reinigungsmittel (wie Alkohol, Benzin, Benzol usw.) zum Reinigen des Filtersiebs.

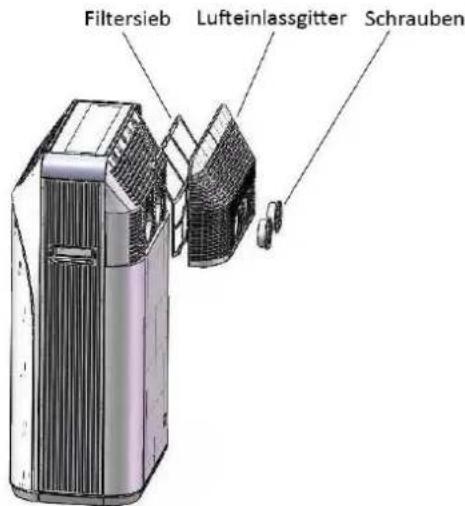

2. Um eine Verformung des Filtersiebs zu vermeiden, sollte das gereinigte Filtersieb von Wärmequellen

ferngehalten und zum natürlichen Trocknen an einen trockenen Ort gelegt werden.

3. Es wird empfohlen, das Filtersieb alle zwei Wochen zu reinigen.

Ersetzen Sie regelmäßig das Wasser im Wassertank Es wird empfohlen, das Wasser im Wassertank mindestens vierteljährlich durch den Wasserablauf/Wasserzulauf zu ersetzen. Saisonale Wartung Wenn Sie das Gerät längere Zeit nicht benutzen, führen Sie bitte die folgenden Schritte aus, um es zu warten:

1. Lassen Sie das Wasser aus dem Tank ab.

2. Reinigen Sie das Filtersieb und setzen Sie es wieder ein.

3. Decken Sie das Gerät mit Plastiktüten ab und stellen Sie es an einen kühlen und trockenen Ort.

Wenn es längere Zeit nicht verwendet wird, beachten Sie bei der erneuten Verwendung bitte folgende Punkte:

1. Prüfen Sie, ob sich Wasser im Wassertank befindet oder ob die Wassermenge den Anforderungen

entspricht. Beim Starten des Geräts ertönt eine Sprachaufforderung. Bitte folgen Sie der Aufforderung.

2. Prüfen Sie, ob das Netzkabel in gutem Zustand ist. Verwenden Sie es nicht, wenn es beschädigt ist.

Eine Serviceanleitung finden Sie auf unserer Serviceseite www.emerio.eu/service- 40 -

HÄUFIGE FEHLER UND FEHLERBEHEBUNG

Intelligente Fehlererkennung Falscher Code Code-Bedeutung Lösung

Nicht genug Wasser im Wassertank Bitte schließen Sie das Wasserzulauf-/Wasserablaufrohr an und drücken Sie die Zulauftaste, um Wasser zuzuführen.

Wassertank ist voll Bitte schließen Sie das Wasserzulauf-/Wasserablaufrohr an und drücken Sie die Wasserablasstaste, um das Wasser abzulassen.

Kommunikationsfehler Bitte wenden Sie sich an unseren Kundendienst.

Kondenswasser voll Kondenswasser leeren

Störungswartung In der folgenden Tabelle sind die häufigsten Fehler und Wartungsmethoden dieser mobilen Klimaanlage mit Energiespeicher aufgeführt. Wenn Funktionsstörungen auftreten, kann anhand der folgenden Tabelle eine einfache Fehlersuche und Wartung durchgeführt werden. Wenn das Problem immer noch nicht gelöst werden kann, wenden Sie sich bitte an professionelles Wartungspersonal. Problem Möglicher Grund Lösung Das Gerät funktioniert nicht Gerät ist nicht eingeschaltet. Schalten Sie das Gerät ein. Kühl- und Heizfunktion starten nicht. Prüfen Sie, ob die eingestellte Temperatur erreicht wurde. Es wurden nicht für drei Minuten nach dem Umschalten des Kühl-/Heizmodus oder dem Abschalten gewartet. Warten Sie länger als drei Minuten. Schlechte Kühl- (Heiz-)-Wirkung des Geräts Die Türen und Fenster sind offen, und im Raum befindet sich ein Kälte- oder Wärmeleck. Es gibt andere Wärmequellen (Kältequellen). Schließen Sie die Tür oder das Fenster und entfernen Sie die Wärmequelle (Kältequelle). Filtersieb ist verschmutzt. Reinigen oder ersetzen Sie das Filtersieb. Lufteinlass oder -auslass blockiert; schlechte Luftzirkulation. Beseitigen Sie die Blockade. Das Gerät ist laut. Das Gerät steht nicht eben. Stellen Sie es auf eine ebene Fläche, um Wackeln zu vermeiden. Kompressor funktioniert nicht Der Kompressorschutz (Verzögerung bei Relaisaktivierung) ist aktiviert. Warten Sie länger als 3 Minuten und schalten Sie das Gerät ein, nachdem die Temperatur gesunken ist. Wenn im Kühlmodus die Wassertemperatur nicht die Startbedingung für den Kompressor erreicht, wird der Wasserkreislauf zum Kühlen verwendet und der Kompressor startet zu diesem Zeitpunkt nicht. Wenn die Wasserkreislaufkühlung abgeschlossen ist, wird der Kompressor automatisch zum Kühlen gestartet.- 41 - Wenn die Wassertemperatur im Entfeuchtungsmodus unter 18 °C liegt, arbeitet der Kompressor nicht. Sobald die Wassertemperatur über 18°C liegt, beginnt der Kompressor zu arbeiten. Während der Kältespeicherung bildet sich Kondenswasser auf der Vorder- und Rückseite des Geräts. Wenn die Luftfeuchtigkeit hoch und der Wasserdampf in der Luft kalt ist, kondensiert der Tau auf der Vorder- und Rückseite des Geräts. Dies ist keine Fehlfunktion; Sie können das Gerät weiterverwenden.

TECHNISCHE DATEN Für das Gerät gelten folgende Anschlusswerte Modell: PAC-127560 Kältespeichermenge: 4,5 kWh Kälte speichern verbraucht Strom: 0,9 kWh Kühlleistung: 600 ~ 2500 W Heizleistung: 900 ~ 2500 W Umluftmenge: 360 m

Vermeidung von Stromschlägen: Klasse I Nennspannung und Frequenz: 220-240 V~, 50 Hz Nennleistungsaufnahme beim Kühlen: 30 ~ 800 W Nennstromaufnahme beim Kühlen: 0,14 ~ 3,7 A Nennleistungsaufnahme beim Heizen (inkl. Aux.) 600 ~ 1400 W

Nennstromaufnahme beim Heizen: 2,8 ~ 6,5 A

Max. Eingangsleistung: 1400 W

Typ der Zusatzheizung: PTC

Eingangsleistung der Zusatzheizung: 1000 W

Strom der Zusatzheizung:

Laute Geräusche: 33/40/45 dB(A)

Nettogewicht (ohne Wasser):

Zirkulierendes Wasser im Tank (vom Benutzer hinzuzufügen): 37L

Kältemitteltyp: R290

Maximaler Betriebsdruck des Wärmetauschers: 2,1 MPa

Max. Auslassdruck: 2 MPa

Max. Saugdruckseite: 1 MPa

Maximal zulässiger Druck auf der Hochdruckseite:

Maximal zulässiger Druck auf der Niederdruckseite: 1 MPa

Umgebungstemperaturbereich verwenden: 5~38°C

Nettomaße (L x B x H): 49.5*33*92 cm

Max. Übertragungsleistung

Frequenzbereich 2412 - 2472MHz- 42 -

GEWÄHRLEISTUNG UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Wir bieten eine 2-Jahres-Gewährleistung für das erworbene Gerät, beginnend am Tag des Verkaufs. Wenn Sie ein defektes Produkt haben, nehmen Sie bitte direkt Kontakt mit dem Verkäufer auf. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Gewährleistung abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Gewährleistung ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Gewährleistung, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Gewährleistung nicht abgedeckt und sind deshalb kostenpflichtig. Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Beim Kauf eines Neugerätes haben Sie das Recht, das entsprechende Altgerät an Ihren Händler zurückzugeben. Händler von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 qm sowie Lebensmittelhändler mit einer Verkaufsfläche von mindestens 800 qm, die regelmäßig Elektro- und Elektronikgeräte verkaufen, sind außerdem verpflichtet, Altgeräte unentgeltlich zurückzunehmen, auch ohne dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Abmessung größer sind als 25 cm. Client Name bietet Ihnen Rücknahmemöglichkeiten direkt in den Filialen und Märkten an. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemöglichkeiten vor Ort. Sofern Ihr Altgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. Sofern dies ohne Zerstörung des Altgerätes möglich ist, entnehmen Sie die alten Batterien oder Akkus sowie Lampen bevor Sie das Altgerät zur Entsorgung zurückgeben und führen Sie sie einer separaten Sammlung zu. Bei fest eingebauten Akkus ist bei der Entsorgung darauf hinzuweisen, dass das Gerät einen Akku enthält. Weitere Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Für fachgerechte Reparaturen, Installationsprobleme und Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundenservice: Emerio B.V. Customer service: Kundeninformation: Klantenservice: Oudeweg 115 T: [phone] T: [phone] T: [phone] 2031 CC Haarlem E: [e-mail] E: [e-mail] E: [e-mail] The Netherlands www.emerio.eu/service Looking for spare parts? Have a look at https://spareparts.emerio.eu Sie brauchen Ersatzteile? Besuchen Sie https://ersatzteile.emerio.eu Onderdelen nodig? Kijk op https://onderdelen.emerio.eu- 43 - ANWEISUNGEN FÜR DIE REPARATUR VON GERÄTEN, DIE R290 ENTHALTEN

1) Prüfung des Bereichs

Vor Arbeiten an Systemen, die zündfähige Kältemittel enthalten, sind Sicherheitskontrollen erforderlich, um für eine Minimierung des Zündrisikos zu sorgen. Zur Reparatur von Kälteanlagen müssen die folgenden Sicherheitsvorkehrungen getroffen werden, bevor Arbeiten an den Anlagen durchgeführt werden.

Die Arbeiten müssen unter kontrollierten Bedingungen ausgeführt werden, um das Risiko so gering wie möglich zu halten, dass während der Arbeiten zündfähige Gase oder Dämpfe vorhanden sind.

3) Allgemeines zum Arbeitsbereich

Das gesamte Wartungspersonal sowie andere, die in dem Arbeitsbereich tätig sind, müssen in die Art der auszuführenden Arbeiten eingewiesen werden. Arbeiten bei mangelndem Platzangebot sind zu vermeiden. Die Zone um den Arbeitsbereich herum muss abgesperrt werden. Es ist sicherzustellen, dass die Arbeitsbedingungen innerhalb der Zone durch eine Kontrolle des zündfähigen Materials sicher gemacht wurden.

4) Prüfung auf Kältemittel

Mit einem geeigneten Kältemittel-Detektor muss der Bereich vor Beginn und während der Arbeiten auf das Vorhandensein eines Kältemittels überprüft werden, damit das technische Personal über eine potenziell zündfähige Atmosphäre informiert ist. Das verwendete Lecksuchgerät muss für die Erkennung von zündfähigen Kältemitteln geeignet sein, d. h. es darf keine Funken bilden und es muss angemessen versiegelt bzw. eigensicher sein.

5) Prüfung auf Feuerlöschgeräte

Falls Heißarbeiten an Kälteanlagen oder dazu gehörigen Komponenten durchzuführen sind, muss eine geeignete Feuerlöscheinrichtung griffbereit sein. Neben dem Einlaufbereich sollte ein Feuerlöschgerät mit Trockenpulver oder CO₂ bereit stehen.

6) Keine Zündquellen

Personen, die Arbeiten an einer Kälteanlage ausführen, bei denen Rohrleitungen freigelegt werden, in denen zündfähige Kältemittel geleitet werden oder wurden, dürfen Zündquellen keinesfalls auf eine Weise benutzen, die zu einer Brand- oder Explosionsgefahr führen kann. Alle möglichen Zündquellen wie etwa das Rauchen von Zigaretten sollten in genügend sicherem Abstand von dem Ort der Installation, Reparatur, Verlegung und Entsorgung fern gehalten werden, bei der unter Umständen zündfähiges Kältemittel an die Umgebung freigesetzt wird. Vor der Ausführung von Arbeiten muss der Bereich um die Anlage herum auf gefährliche Zündquellen oder Brandgefährdungen untersucht werden. „Rauchen verboten“ Schilder müssen aufgestellt werden.

7) Belüfteter Bereich

Der Arbeitsbereich muss sich im Freien befinden oder ausreichend belüftet werden, bevor die Anlage geöffnet wird oder Heißarbeiten durchgeführt werden. Für den gesamten Zeitraum der Arbeitsausführung muss ein gewisser Grad an Belüftung aufrechterhalten bleiben. Die Belüftung muss das freigesetzte Kältemittel sicher verteilen und vorzugsweise nach außen an die Atmosphäre befördern können.

8) Überprüfung der Kälteanlage

Sofern Elektrokomponenten auszuwechseln sind, müssen diese für den jeweiligen Zweck geeignet sein und die richtigen technischen Eigenschaften besitzen. Die Wartungs- und Instandhaltungsvorschriften des Herstellers müssen stets befolgt werden. Im Zweifelsfall bei der technischen Abteilung des Herstellers rückfragen. Folgende Kontrollen müssen bei Anlagen mit zündfähigen Kältemitteln durchgeführt werden: – Die Einfüllmenge muss der Größe des Raums entsprechen, in dem die Kältemittel enthaltenden Teile installiert werden;- 44 - – Die Belüftungsmaschinen und Auslässe funktionieren einwandfrei und werden nicht blockiert; – Bei Einsatz eines indirekten Kältemittelkreislaufs muss der sekundäre Kreislauf auf Kältemittelaustritte geprüft werden; – Die Kennzeichnungen an der Anlage sind deutlich sichtbar und leserlich. Nicht lesbare Kennzeichnungen und Schilder müssen korrigiert werden; – Kühlrohrleitungen oder Komponenten sind in Positionen installiert, in denen eine Gefährdung durch andere Stoffe, die Kältemittel enthaltende Komponenten angreifen können, unwahrscheinlich ist, es sei denn, die Komponenten bestehen aus Materialien, die stoffbedingt korrosionsresistent sind oder sie werden auf geeignete Weise vor Korrosion geschützt.

9) Prüfung elektrischer Geräte

Zu Reparatur- und Wartungsarbeiten an Elektroteilen gehören auch Sicherheits-Erstprüfungen sowie Arbeitsschritte zur Komponentenprüfung. Liegt ein Defekt vor, der die Sicherheit gefährden könnte, darf solange keine elektrische Versorgung an den Verbraucher angeschlossen werden, bis der Defekt zufriedenstellend behoben wurde. Sollte sich der Defekt nicht unmittelbar beheben lassen, jedoch der Betrieb fortgesetzt werden muss, muss auf eine angemessene Behelfslösung verwendet werden. Diese sollte dem Eigentümer der Anlage mitgeteilt werden, sodass alle Beteiligten informiert sind. Zu den Sicherheits-Erstprüfungen gehören folgende: Kondensatoren müssen entladen werden. Dies muss auf sichere Art und Weise geschehen, um eine Funkenbildung zu vermeiden; Beim Befüllen, Nachfüllen oder Spülen der Anlage dürfen keine stromführenden Komponenten und Leitungen frei liegen; Es muss eine durchgängige Verbindung zur Schutzerde vorhanden sein.

2. Reparaturen an versiegelten Komponenten

1) Bei Reparaturen an versiegelten Komponenten müssen alle elektrischen Versorgungseinrichtungen von

der Anlage getrennt werden, an der Arbeiten ausgeführt werden, bevor versiegelte Schutzvorrichtungen o. ä. entfernt werden. Falls eine elektrische Versorgung der Anlage während der Wartungsarbeiten unvermeidlich ist, muss eine permanent arbeitende Leckerkennung an den kritischsten Stellen vorgesehen werden, um vor eventuellen Gefahrensituationen zu warnen.

2) Besondere Aufmerksamkeit sollte den nachfolgenden Punkten geschenkt werden, um sicher zu stellen,

dass durch Arbeiten an den elektrischen Komponenten nicht die Umhausung soweit verändert wird, dass der Schutzgrad dadurch eingeschränkt wird. Dazu gehören unter anderem Kabelschäden, eine überhöhte Anzahl an Anschlüssen, Anschlüsse, die nicht nach Herstellerspezifikationen hergestellt werden, Schäden an Versiegelungen, eine falsche Montage von Kabeldurchführungen etc. Sicher stellen, dass das Gerät fest aufgestellt ist. Sicher stellen, dass weder Versiegelungen noch Dichtstoffe so sehr gealtert sind, dass sie ein Eindringen zündfähiger Atmosphären nicht mehr verhindern und somit ihren Zweck nicht mehr erfüllen können. Ersatzteile müssen den Spezifikationen des Herstellers entsprechen. HINWEIS: Die Verwendung von Silikondichtmitteln kann die Wirksamkeit mancher Leckdetektorgeräte beeinträchtigen. Eigensichere Komponenten müssen nicht elektrisch getrennt werden, bevor an ihnen gearbeitet wird.

3. Reparaturen an eigensicheren Komponenten

Keine permanenten induktiven oder kapazitiven Verbraucher an die Schaltung anlegen, wenn nicht dafür gesorgt ist, dass Spannung und Strom die zulässigen Grenzen für den Betrieb der Anlage überschreiten. Eigensichere Komponenten sind die einzigen Teile, an denen bei anliegendem Strom und zündfähiger Atmosphäre gearbeitet werden kann. Das Prüfinstrument muss die korrekten Bemessungswerte vorweisen. Komponenten nur durch Teile ersetzen, die vom Hersteller angegeben sind. Fremdteile können in der Atmosphäre einer Leckage zu einer Zündung des Kältemittels führen.- 45 -

4. Kabelverbindungen

Kabelverbindungen auf Verschleiß, Korrosion, zu hohem Druck, Vibrationen, scharfe Kanten oder andere schädliche Umgebungsauswirkungen überprüfen. Bei der Prüfung sollten auch die Folgen von Alterung oder dauernden Vibrationen aufgrund von Kompressoren oder Lüftern berücksichtigt werden.

5. Erkennung zündfähiger Kältemittel

Unter keinen Umständen dürfen potenzielle Zündquellen dafür benutzt werden, um Kältemittel-Leckagen zu lokalisieren oder zu detektieren. Ein Halogen-Lecksucher (oder jeder andere Detektor, der eine offene Flamme einsetzt) darf nicht benutzt werden.

6. Verfahren der Leckerkennung

Folgende Leckdetektor-Verfahren gelten als zulässig für Anlagen, die zündfähige Kältemittel enthalten. Elektronische Leckdetektoren müssen für die Erkennung zündfähiger Kältemittel eingesetzt werden, jedoch ist die Empfindlichkeit unter Umständen nicht ausreichend oder sie müssen neu kalibriert werden. (Detektorgeräte müssen in einem Kältemittel freien Bereich kalibriert werden.) Sicher stellen, dass der Detektor keine potenzielle Zündquelle für das verwendete Kältemittel darstellt. Das Leckdetektorgerät muss auf einen Prozentsatz des LFL des Kältemittels eingestellt werden und es muss für das eingesetzte Kältemittel kalibriert werden. Die entsprechende Menge Gas (maximal 25 %) ist zu bestätigen. Flüssige Leckdetektoren eignen sich für die meisten Kältemittel, jedoch müssen chlorhaltige Detektoren vermieden werden, da das Chlor mit dem Kältemittel reagieren und Kupferrohrleitungen angreifen kann. Falls ein Leckverdacht besteht, sollten alle offenen Flammen entfernt bzw. gelöscht werden. Wenn ein Kältemittelleck gefunden wird und Hartlötarbeiten erforderlich sind, muss das gesamte Kältemittel aus der Anlage aufgefangen oder (durch Absperrschieber) in einen Teil der Anlage abgeschieden werden, der von der Leckstelle weit entfernt ist. Sauerstofffreier Stickstoff (OFN) muss anschließend zum Spülen der Anlage vor sowie während der Hartlötarbeiten eingesetzt werden.

7. Entfernen und Evakuierung

Wenn der Kältemittelkreis für Reparaturarbeiten oder für andere Zwecke unterbrochen wird, müssen herkömmliche Methoden verwendet werden. Es sollte dabei jedoch immer eine in der Praxis bewährte Vorgehensweise benutzt werden, da die Zündfähigkeit ein kritischer Punkt ist. Nach folgender Vorgehensweise richten:

• Kältemittel entfernen;

• Den Kreislauf mit einem Edelgas spülen;

• Nochmals mit Edelgas spülen;

• Den Kreislauf durch Trennschneiden oder Hartlöten öffnen. Das vorhandene Kältemittel in geeigneten Behältern auffangen. Um die Anlage sicher zu machen, mit sauerstofffreiem Stickstoff „spülen“. Der Vorgang muss eventuell mehrmals wiederholt werden. Für diese Aufgabe darf weder Druckluft noch Sauerstoff verwendet werden. Zum Spülen wird der Unterdruck in der Anlage mit sauerstofffreiem Stickstoff aufgehoben und weiter gefüllt, bis der Betriebsdruck erreicht ist. Danach wird der Stoff in die Atmosphäre entlüftet und der Unterdruck wieder hergestellt. Dieser Vorgang wird wiederholt, bis sich kein Kältemittel mehr in der Anlage befindet. Nach dem letzten Stickstoff-Spülgang wird die Anlage bis auf Atmosphärendruck entlüftet, damit die Arbeiten ausgeführt werden können. Dieser Vorgang ist ein absolutes Muss, wenn Hartlötarbeiten an den Rohrleitungen auszuführen sind. Dafür sorgen, dass der Auslauf der Unterdruckpumpe nicht in der Nähe von Zündquellen liegt und dass eine Belüftung verfügbar ist.- 46 -

8. Vorgehensweise beim Befüllen

Abgesehen von den herkömmlichen Befüllungsarbeiten müssen die folgenden Anweisungen befolgt werden. – Bei Einsatz der Einfüllgeräte dafür sorgen, dass keine Verunreinigung durch verschiedene Kältemittel stattfindet. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren. – Behälter müssen aufrecht gestellt werden. – Dafür sorgen, dass die Kälteanlage geerdet wird, bevor das Kältemittel eingefüllt wird. – Nach Abschluss der Befüllung muss die Anlage gekennzeichnet werden (sofern nicht schon geschehen). – Es muss besonders darauf geachtet werden, dass die Kälteanlage nicht überfüllt wird. Vor dem Auffüllen der Anlage sollte diese mittels sauerstofffreiem Stickstoff druckgeprüft werden. Nach Abschluss der Befüllung und vor der Inbetriebnahme muss die Anlage auf Dichtheit geprüft werden. Vor dem Verlassen des Ortes muss ein anschließender Lecktest durchgeführt werden.

9. Außerbetriebnahme

Vor diesen Arbeiten ist es unerlässlich, dass sich der Techniker mit der Anlage und allen zugehörigen Details auskennt. Es gilt als gute Vorgehensweise, sämtliches Kältemittel sicher aufzufangen. Vor Ausführung der Arbeiten muss eine Ö l- und Kältemittelprobe genommen werden, falls vor der Wiederverwertung des Kältemittels eine Analyse durchgeführt werden muss. Bevor die Arbeit aufgenommen wird, muss unbedingt elektrischer Strom vorhanden sein. a) Die Anlage und ihre Funktionsweise müssen bekannt sein. b) Anlage elektrisch trennen. c) Vor den Arbeiten folgende Punkte sicher stellen:

• Mechanische Transportanlage steht zur Verfügung, sofern diese für den Umgang mit den Kältemittelbehältern notwendig werden;

• Die gesamte persönliche Schutzausrüstung steht zur Verfügung und wird korrekt eingesetzt;

• Die Rückgewinnung wird von einer fachkundigen Person stets überwacht;

• Die Anlagen und Behälter für die Rückgewinnung entsprechen den jeweiligen Standards. d) Falls möglich, die Kältemittelanlage entlüften. e) Sollte der Unterdruck nicht möglich sein, einen Verteiler vorsehen, damit das Kältemittel an verschiedenen Stellen der Anlage entnommen werden kann. f) Daran denken, den Behälter auf eine Waage zu stellen, bevor die Rückgewinnung stattfindet. g) Die Rückgewinnungsanlage starten und nach Anweisungen des Herstellers einsetzen. h) Die Behälter nicht überfüllen. (Nicht mehr als 80 % des flüssigen Füllvolumens).

i) Den maximalen Betriebsdruck des Behälters nicht überschreiten, auch nicht vorübergehend.

j) Wenn die Behälter korrekt befüllt wurden und der Vorgang abgeschlossen ist, müssen die Behälter und die Anlage möglichst bald vom Standort entfernt werden. Alle Absperrventile an der Anlage müssen verriegelt sein. k) Das aufgefangene Kältemittel darf nicht in eine andere Kälteanlage gefüllt werden, es sei denn, diese wurde gereinigt und überprüft.

An der Anlage muss eine Kennzeichnung angebracht werden, die auf die Außerbetriebnahme und Entleerung des Kältemittels hinweist. Die Kennzeichnung muss datiert und unterzeichnet werden. Darauf achten, dass Schilder an der Anlage auf das enthaltene zündfähige Kältemittel aufmerksam machen.

11. Wiederverwertung

Beim Entfernen von Kältemittel aus einer Anlage zwecks Wartung oder Außerbetriebnahme wird es als gute praktische Vorgehensweise empfohlen, sämtliches Kältemittel sicher zu entfernen. Beim Umfüllen von- 47 - Kältemittel in Behälter ist sicher zu stellen, dass nur für die Wiederverwertung geeignete Behälter eingesetzt werden. Dafür sorgen, dass genügend Behälter zur Aufnahme der gesamten Anlagenbefüllung zur Verfügung stehen. Alle zu benutzenden Behälter sind für das wiederverwendete Kältemittel gekennzeichnet und beschriftet (z. B. Spezialbehälter für Kältemittelverwertung). Die Behälter müssen mit Überdruckventilen und geeigneten Absperrventilen in gutem Betriebszustand ausgestattet sein. Leere Wiederverwertungsbehälter werden entfernt und, sofern möglich, gekühlt, bevor die Wiederverwertung stattfindet. Die Wiederverwertungsvorrichtung muss sich in einem guten Betriebszustand befinden. Die vollständigen Unterlagen zu der Anlage müssen griffbereit sein und die Anlage muss für die Wiederverwertung zündfähiger Kältemittel geeignet sein. Außerdem müssen mehrere Waagen zur Verfügung stehen und in gutem Zustand sein. Schläuche müssen vollständig mit dichten Kupplungsstücken zur Verfügung stehen und in gutem Zustand sein. Vor der Benutzung der Wiederverwertungsvorrichtung kontrollieren, ob sich diese in gutem Betriebszustand befindet, ordnungsgemäß instandgehalten wurde und ob alle zugehörigen elektrischen Komponenten versiegelt sind, um einen Zündvorgang zu verhindern, falls Kältemittel austritt. Im Zweifelsfall den Hersteller kontaktieren. Das abgefüllte Kältemittel muss im richtigen Auffangbehälter an den Kältemittel-Lieferanten zurückgeliefert werden. Dazu muss ein entsprechendes Altlasten-Transportavis ausgestellt sein. Kältemittel in Auffangbehältern und besonders in Fässern nicht vertauschen. Falls Kompressoren oder Kompressoröle entfernt werden müssen, ist dafür zu sorgen, dass diese bis zu einem geeigneten Maß aus der Anlage entfernt wurden, um sicher zu stellen, dass kein zündfähiges Kältemittel beim Schmierstoff verbleibt. Die Beseitigung muss ausgeführt werden, bevor der Kompressor an den Lieferanten zurückgesendet wird. Nur eine Elektroheizung am Kompressorgehäuse darf eingesetzt werden, um diesen Vorgang zu beschleunigen. Wenn Ö l aus der Anlage abgelassen wird, muss dies sicher durchgeführt werden. Fachkenntnisse des Wartungspersonals Allgemeines Eine besondere Schulung ist neben der üblichen Einweisung in die herkömmlichen Reparaturschritte für Kälteanlagen erforderlich, wenn es sich um Anlagen mit zündfähigen Kältemitteln handelt. In vielen Ländern wird diese Schulung von nationalen Fortbildungsinstituten durchgeführt, die für die Unterweisung nach den einschlägigen nationalen und vom Gesetzgeber vorgeschriebenen Fachstandards akkreditiert sind. Die erlangte Fachkompetenz muss durch ein Zertifikat nachgewiesen sein. Schulung Zum Schulungsumfang sollten folgende Themen gehören: Informationen über das Explosionspotenzial zündfähiger Kältemittel, um deutlich zu machen, dass zündfähige Stoffe bei unachtsamer Handhabung gefährlich werden können. Informationen über potenzielle Zündquellen, insbesondere solche, die nicht offensichtlich sind wie etwa Anzünder, Lichtschalter, Staubsauger, Elektroheizungen. Informationen über die verschiedenen Sicherheitskonzepte: Unbelüftet – Die Sicherheit einer Anlage hängt nicht von der Belüftung des Gehäuses ab. Das Abschalten des Geräts oder das Ö ffnen des Gehäuses beeinträchtigt die Sicherheit nicht erheblich. Es ist dennoch möglich, dass sich ausgetretenes Kältemittel im Gehäuse abgesetzt hat und dass beim Öffnen des Gehäuses eine zündfähige Atmosphäre freigesetzt wird. Belüftetes Gehäuse – Die Sicherheit der Anlage hängt von der Belüftung des Gehäuses ab. Das Abschalten des Geräts oder das Ö ffnen des Gehäuses beeinträchtigt die Sicherheit erheblich. Auf eine ausreichende Belüftung sollte zuvor besonders geachtet werden. Belüfteter Raum – Die Sicherheit der Anlage hängt von der Raumbelüftung ab. Das Abschalten des Geräts oder das Ö ffnen des Gehäuses beeinträchtigt die Sicherheit nicht erheblich. Die Belüftung des Raums darf während der Reparaturarbeiten nicht abgeschaltet werden.- 48 - Informationen über das Konzept versiegelter Komponenten und Gehäuse gemäß IEC 60079-15:2010. Informationen über die richtigen Arbeitsmethoden: a) Inbetriebnahme

• Sicher stellen, dass der Werkstattbereich für die Kältemittelfüllung ausreicht oder dass die Belüftungsleitung korrekt montiert wurde.

• Die Leitungen anschließen und einen Lecktest durchführen, bevor das Kältemittel eingefüllt wird.

• Vor der Inbetriebnahme die Sicherheitsausrüstung prüfen. b) Wartung

• Tragbare Geräte müssen im Freien oder in einer Werkstatt repariert werden, die für die Reparatur von Anlagen mit zündfähigen Kältemitteln besonders ausgestattet ist.

• Am Ort der Reparatur auf eine ausreichende Belüftung achten.

• Daran denken, dass eine Störung der Anlage durch Kältemittelverlust verursacht sein kann und dass ein Kältemittelleck möglich ist.

• Kondensatoren so entladen, dass sie keine Funken erzeugen. Bei der Standardmethode für das Entladen an den Kondensatoranschlüssen entstehen in der Regel Funken.

• Versiegelte Gehäuse müssen präzise wieder zusammengebaut werden. Verschlissene Dichtungen austauschen.

• Vor der Inbetriebnahme die Sicherheitsausrüstung prüfen. c) Reparatur

• Tragbare Geräte müssen im Freien oder in einer Werkstatt repariert werden, die für die Reparatur von Anlagen mit zündfähigen Kältemitteln besonders ausgestattet ist.

• Am Ort der Reparatur auf eine ausreichende Belüftung achten.

• Daran denken, dass eine Störung der Anlage durch Kältemittelverlust verursacht sein kann und dass ein Kältemittelleck möglich ist.

• Kondensatoren so entladen, dass sie keine Funken erzeugen.

• Falls Hartlöten notwendig ist, müssen die folgenden Arbeitsschritte in der richtigen Reihenfolge ausgeführt werden: – Kältemittel entfernen. Falls eine Wiederverwertung nicht gesetzlich vorgeschrieben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonders darauf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt. – Den Kältemittelkreislauf entleeren. – Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen. – Danach erneut entleeren. – Auszutauschende Teile herausschneiden, ohne Flamme. – Die Hartlötstelle während des Lötvorgangs mit Stickstoff spülen. – Vor dem Einfüllen des Kältemittels einen Lecktest durchführen.

• Versiegelte Gehäuse müssen präzise wieder zusammengebaut werden. Verschlissene Dichtungen austauschen.

• Vor der Inbetriebnahme die Sicherheitsausrüstung prüfen. d) Außerbetriebnahme

• Wenn die Sicherheit bei der Außerbetriebnahme der Anlage beeinträchtigt ist, muss die Kältemittelbefüllung vor der Außerbetriebnahme entfernt werden.

• Für ausreichende Belüftung am Anlagenstandort sorgen.

• Daran denken, dass eine Störung der Anlage durch Kältemittelverlust verursacht sein kann und dass ein Kältemittelleck möglich ist.

• Kondensatoren so entladen, dass sie keine Funken erzeugen.- 49 -

• Kältemittel entfernen. Falls eine Wiederverwertung nicht gesetzlich vorgeschrieben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonders darauf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt.

• Den Kältemittelkreislauf entleeren.

• Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen.

• Danach erneut entleeren.

• Bis zum Atmosphärendruck mit Stickstoff befüllen.

• An der Anlage ein Schild anbringen, das auf das entfernte Kältemittel hinweist. e) Entsorgung

• Am Arbeitsort auf eine ausreichende Belüftung achten.

• Kältemittel entfernen. Falls eine Wiederverwertung nicht gesetzlich vorgeschrieben ist, das Kältemittel ins Freie ablassen. Dafür sorgen, dass das abgelassene Kältemittel keine Gefahren verursacht. Im Zweifelsfall sollte eine Person den Auslauf überwachen. Besonders darauf achten, dass abgelassenes Kältemittel nicht wieder in das Gebäude zurückströmt.

• Den Kältemittelkreislauf entleeren.

• Den Kältemittelkreislauf 5 Minuten lang mit Stickstoff spülen.

• Danach erneut entleeren.

• Den Kompressor herausschneiden und das Ö l ablassen. Transport, Kennzeichnung und Aufbewahrung von Anlagen, die zündfähige Kältemittel verwenden Transport von Anlagen, die zündfähiges Kältemittel enthalten Es wird darauf aufmerksam gemacht, dass zusätzliche Transportvorschriften für Anlagen mit zündfähigen Gasen vorhanden sein können. Die Höchstanzahl an Anlagenteilen oder die Konfiguration der Anlage, die zusammen transportiert werden dürfen, wird von den jeweils geltenden Transportvorschriften bestimmt. Kennzeichnung der Anlage mittels Schildern Schilder für ähnliche Anlagen, die generell in einem Arbeitsbereich eingesetzt werden, werden von örtlichen Vorschriften geregelt und legen die Mindestanforderungen an die Sicherheit und/oder an das Vorsehen von Warnschildern an einem Arbeitsort fest. Alle vorgeschriebenen Schilder müssen instandgehalten werden. Arbeitgeber müssen dafür sorgen, dass die Mitarbeiter geeignete und ausreichende Anweisungen und Unterweisungen über die Bedeutung der jeweiligen Sicherheitsschilder und über die Maßnahmen erhalten, die in Verbindung mit diesen Schildern zu ergreifen sind. Die Wirkung der Schilder darf nicht durch ein Übermaß an Beschilderungen beeinträchtigt werden, die gemeinsam verwendet werden. Alle verwendeten Piktogramme sollten so einfach wie möglich gehalten werden nur die wichtigsten Angaben enthalten. Entsorgung von Anlagen mit zündfähigen Kältemitteln Dazu wird auf die nationalen Vorschriften verwiesen. Aufbewahrung von Anlagen/Geräten Die Anlagen sollten den Herstelleranweisungen entsprechend aufbewahrt werden. Aufbewahrung verpackter (nicht verkaufter) Anlagen Der Schutz für verpackte Ware beim Einlagern sollte so konstruiert sein, dass mechanische Schäden an der Anlage in der Verpackung nicht zu einem Austreten von Kältemittel führen. Die Höchstanzahl der Anlagen, die zusammen eingelagert werden dürfen, ist in den örtlichen Vorschriften vorgeschrieben.- 50 - Mode d'emploi – French

16. Energiindikator (energibar)

17. Vatteninflödesfunktion

18. Vattendräneringsfunktion

(Bild 1) (Bild 2)- 85 - (Bild 3) (Bild 4)
