IAN 360428 - Tuinaccessoire FLORABEST - Gratis gebruiksaanwijzing en handleiding

Producttype	Parasolvoet
Merk	Florabest
Model	IAN 360428
Afmetingen (L x B x H)	49 x 41 x 12 cm
Leeggewicht	Ongeveer 30 kg (gevuld met zand)
Geschikte paaldiameter	21 tot 54 mm
Maximaal gewicht parasol	5 kg
Maximaal doekoppervlak	2,5 m²
Paalgeometrie	Rond
Gebruik	Privé, huishoudelijk gebruik
Materiaal	Slagvast plastic (polyethyleen), gegalvaniseerd staal (buis, moer)
Vulling	Zand (ongeveer 30 kg) + water aanbevolen
Wieltjes	Ja, 2 zwenkwieltjes voor rotatie
Paalreductor	Reducer voor palen tot 36 mm
Montage	Eenvoudig, gereedschap niet meegeleverd (schep nodig)
Onderhoud	Reinigen met warm water, droog bewaren >10°C
Garantie	3 jaar vanaf aankoopdatum
Artikelnummer	730KH54
Klantenservice	Helcosol BV, Nederland ([e-mail])
Pictogrammen	Instructies lezen, waarschuwingen opvolgen, recycling

Veelgestelde vragen - IAN 360428 FLORABEST

Welk type parasol kan met deze voet worden gebruikt?

Deze voet is ontworpen voor parasols met een ronde paal met een diameter van 21 tot 54 mm, een maximaal gewicht van 5 kg en een maximaal doekoppervlak van 2,5 m². Het is niet geschikt voor excentrische parasols.

Hoe vul ik de parasolvoet?

Verwijder het bovenste deel, vul de bodem met ongeveer 30 kg zand. Voeg water toe om het maximale gewicht te bereiken. Schroef daarna het bovenste deel er weer op.

Hoe monteer ik de wieltjes?

Monteer de twee wiellagers (6a, 6b) aan elkaar en plaats de wieltjes in de daarvoor bestemde uitsparingen in de bodem (zie Fig. A in de handleiding).

Wat is het maximale draagvermogen voor de parasol?

De parasol mag niet zwaarder zijn dan 5 kg en het doekoppervlak mag niet groter zijn dan 2,5 m². Houd u altijd aan deze limieten om de stabiliteit te garanderen.

Kan de voet worden verplaatst met de parasol erop?

De wieltjes dienen alleen om de voet te draaien, niet om over lange afstanden te verplaatsen. Til de voet op aan de basis, niet aan de paal.

Wat te doen bij harde wind?

Sluit of berg de parasol op als de wind meer dan 25 km/h bedraagt. Zelfs met een gevulde voet kan harde wind deze doen omvallen, wat letsel kan veroorzaken.

Hoe onderhoud ik de parasolvoet?

Leeg het zand, reinig met warm water om vuil te verwijderen. Bewaar de voet op een droge en beschutte plaats bij een temperatuur boven 10°C.

Wat is de garantietermijn?

De garantie is 3 jaar vanaf aankoopdatum. Bewaar uw aankoopbon als bewijs. De garantie dekt materiaal- en fabricagefouten, maar niet normale slijtage of schade door verkeerd gebruik.

Hoe bevestig ik de parasol aan de voet?

Schroef de buis in de voet. Voor palen tot 36 mm, gebruik de reductor en de moer. Voor palen van 36 tot 54 mm, alleen de moer. Plaats de paal en draai de moer met de klok mee vast.

Waar vind ik de klantenservice?

De klantenservice wordt verzorgd door Helcosol BV, Broeklaan 99, 5953 NA Reuver, Nederland. Contact via e-mail: [e-mail]. Houd uw aankoopbon en het IAN-nummer 360428_2007 bij de hand.

GEBRUIKSAANWIJZING IAN 360428 FLORABEST

Montage-enveilighedsinstructies

CZ

STOJAN NA SLUNECNIK

Vouw voor het lezen de beiden paginga's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL/BE Montage-enveiligheidsinstructiesPagina 25

Legenda van de gebruike pictogrammen .... Pagenia 26

Inleiding. 26

Correct en doelmatig gebruik.. . 26

Beschrijving van de onderdelen en omvang van de levering.... Pagnia 26

Voor de montage.. 28

Parasolvoet uitpakken.. 28

Montage.. 28

Voet monteren.. 28

Parasol monteren.. 29

Opslag en onderhoud . 29

Service . 29

Afvoer . 30

Garantie . 30

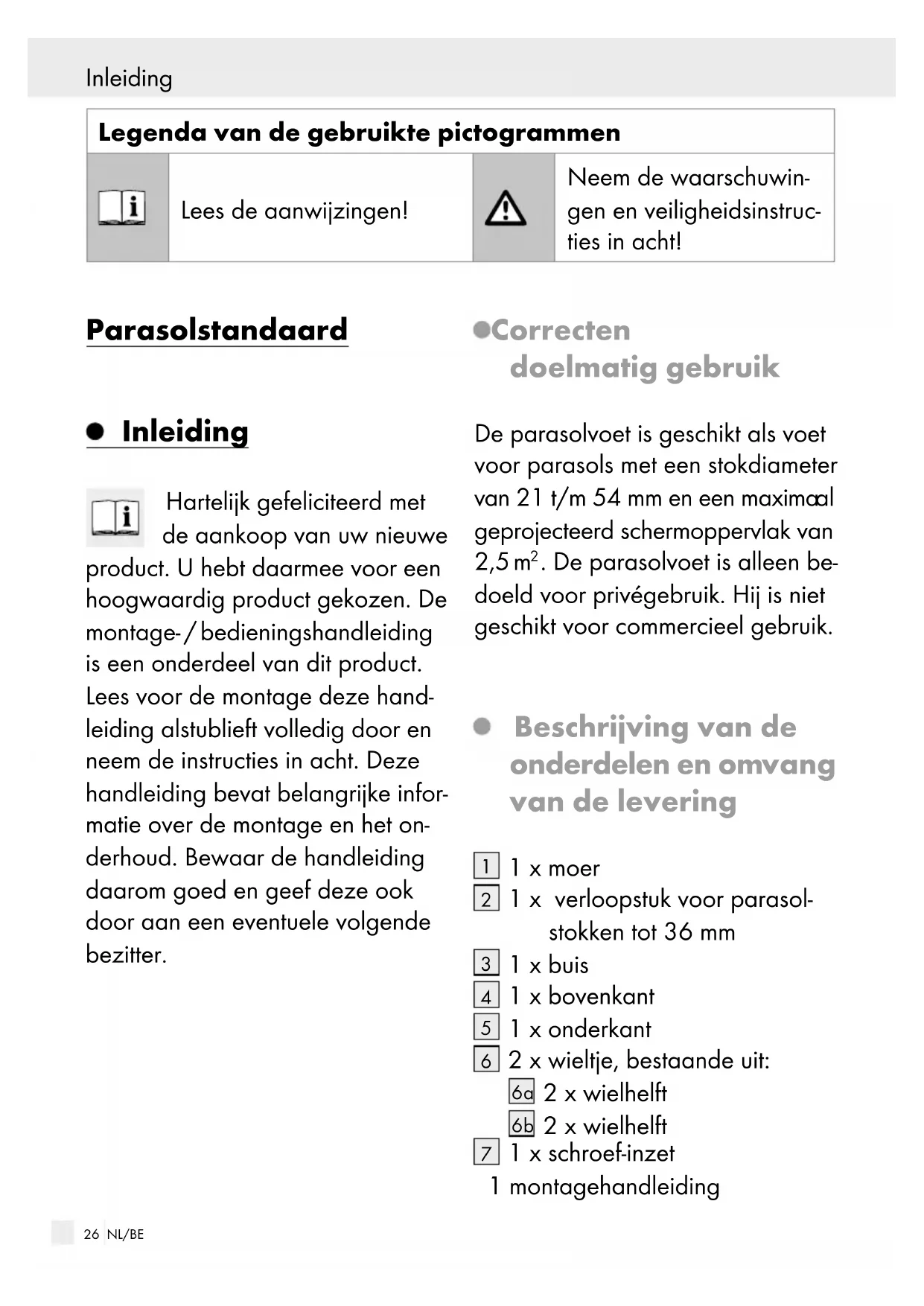

Legenda van de gebrukke pictogrammen

Lees de aanwijzingen!

Neem de waarschuwingen en veiligheidsinstrictions in acht!

Parasolstandaard

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw新模式

product. U hebt daarmee voor een hoogwaardig product gekozen. De montage-/bedieningshandleiding is een onderdeel van dit product. Lees voor de montage deze handleiding alstublieft volledig door en neem de instructies in acht. Deze handleiding bevat belangrijke informatie over de montage en het onderhoud. Bewaar de handleiding waarom goed en geef deze ook door aan een eventuele volgende bezitter.

Correcten doelmatig gebruik

De parasolvoet is geschikt als voet voor parasols met een stokdiameter van 21t / m 54 mm en een maximaal gprojecteerd schermoppervlak van 2,5m^2 . De parasolvoet is alleen bedoeld voor privégebruik. Hij is nicht geschicht voor commercieel gebruik.

- Beschrijving van de onderdelen en omvang van de levering

1 1xmoer
2 1 x verloopstuk voor parasol-stokken tot 36 mm
3 1 x buis
4 1 x bovenkant
5 1 x onderkant
6 2 x wieltie, bestaandeuit:

6a 2x wielhelft
6b 2x wielhelft

7 1x schroef-inzet

1 montagehandleiding

-Technischegegevens

Artikelnr.:

730KH54

Hoogte in cm: 12

Breedte in cm: 49

Lengte in cm: 41

Te gebruiken

stokdiameter in mm: 21-54

indien volledig gevuld met zand

Vorm van de buis

in de houder: rond

Max. schermgewicht

in kg: 5

Max. schermopppervlak: 2,5m^2

Alle genoemde waarden zijn plusminus-waarden. Technische wijzigingen voorbehouden.

Veiligheidsinstructies

NEEM ALSTUBLIEFT DE VOLGENDE VEILIGHEIDSINSTRUCTIES IN ACHT. DE FABRIKANT IS NIET AANSPRAKELIJK VOORSCHADE ALS GEVOLG VAN HET NEGEREN VAN DE INSTRUCTIES. BEWAAR DE MONTAGE-HANDLEIDING ZORGVULDIG!

Houd kinderen uit de buurt van het verpakkingsmateriaal. BijInslikken bestaat er verstikkingsgevaar.
De parasolvoet is geen kinderspeelgoed. Kinderen könnenbekneld raken met hun vingers of voeten.
- Verplaats de parasolvoet Niet met de wieltjes ⑥ over een große afstand. De wieltjes ⑥ zijn alleen bedoeld voor het verdraaien van de parasolvoet.
Laat de parasolvoet nooit onbewaakt met geopende parasol staan. Als de parasol omvalt, kan dit tot ernstige verwondingen leiden. Bedenk dat afhankelijk van de windkracht en de diameter van de parasol ook deze parasolvoet teicht kan zichn.
Uitsluitend gebruiken indien volledig gemuld met zand!

Sluit of verwijdder de parasol bij harde windvlagen boven de 25km / h
Houd beslist rekening met de in uw land geldende voorschriften die naast de in deze gebruiks-aanwijzing genoemde voorschriften hun geldigheid hebben.
Gebruik alleen parasols met een ronde stok.
Steek de parasolstok altijd tot aan de aanslag in de parasolvoet.
Gebruik geen asymmetrische parasols in combinatie met deze parasolvoet.
Plaats de parasolvoet alleen op een stevige, vlakke ondergrond.
Bij het verplaatsen van de parasolvoet inclusief parasol alleen optillen aan de parasolvoet.

Voor de montage

-Parasolvoetuitpakken

Haal de parasolvoetuit de verpakking en verwijder al het verpakkingsmateriaal.
- Controller de levering op volledigheid en of de parasolvoet beschadigd is.

- Montage

Benodigd materiaal: 30 kg zand en een schep. Voeg na het zand nog water toe om het maximale vulgewicht te bereiken.

Opmerking:plaats de parasolvoet alleen op een stevige, vlakke ondergrond.

Voetmonteren

Schuif voor elk wieltje de beiden welthelften 6a, 6b in elkaar.
Monteer de beiden in elkaar gezette wieltjes 6 in de waarvoor bestemde uitsparingen aan de onderkant 5 (zie afb. A).
Plaats de schroef-inzet 7 in het centrale gat. Zorg ervoor dat de groeven op de schroef-inzet overeenkomen met de uitsparingen aan de bovenkant 4 (zie afb. B).
Plaats de buis 3 boven op de schroef-inzet. Sla met de hand van bovenaf op de buis 3 tot de schroef-inzet 7 goed vastzit (zie afb. B).
Draai de voet om en schroef de buis met de klok mee in de schroef-inzet.

Vul de onderkant 5 met zand (en doe er daarna water bij) (zie afb. C).
Schroef de buis 3 er gegen de klok in af en monteer de bovenkant 4 op de onderkant 5 (zie afb. C).

Verplaats de parasolvoet Niet met de wieltjes over een grote afstand. De wieltjes Zijn alleen bedoeld voor het verdraaien van de parasolvoet.

-Parasolmoneren (zie afb. D)

Schroef de buis 3 in de voet.

Procedure voor parasolstokken t/m 36 mm:

Monteer het verloopstuk 2 en de moer op de buis 3.

Procedure voor parasolstokken vanaf 36 mm:

Monteer alleen de moer 1 op de buis 3.
Steek de parasolstok in de buis 3.
Zet de parasolstok vast door de moer met de klok mee vast te draaien.
- Open de parasol.

- Opslag en onderhoud

Haal het zanduit de voet.
Verwijder eventuele vuilaanslag met warm water.
Berg de parasolvoet droog en beschermd op bij minimaal 10^

Service

Helcosol BV

Broeklaan 99

5953 NA Reuver

NEDERLAND

[e-mail]

IAN 360428_2007

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 360428_2007) als bewijs van aankoop bij de hand.

- Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijdersen, verstrekt uw gemeentelijkke overheid.

- Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie nicht beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanner binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te vervallen als het product beschadigd wordt, Niet correct gezbruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zichn van glas.
