GEBRUIKSAANWIJZING IAN 354883 FLORABEST

Montage- en veiligheidsinstructies

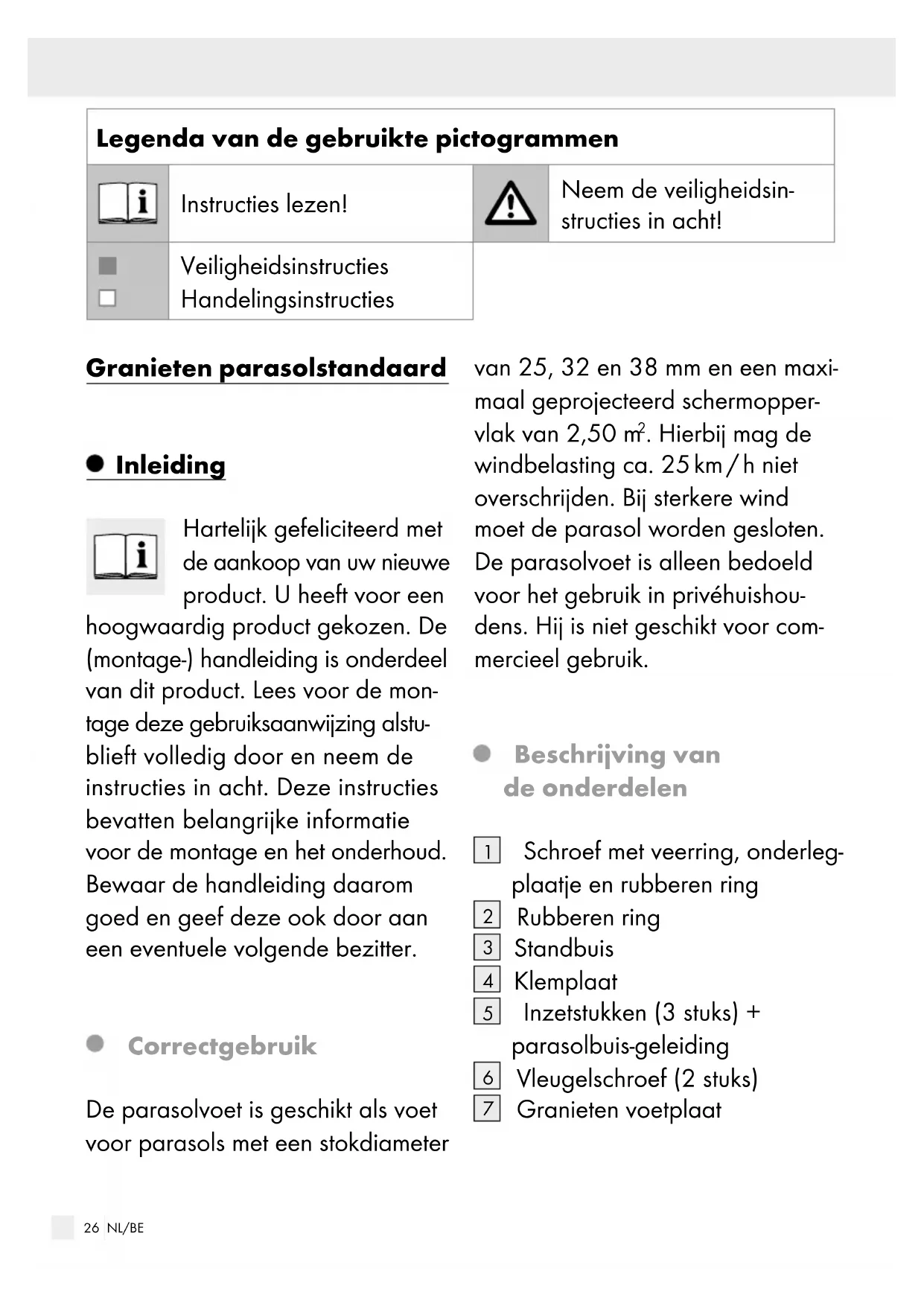

. Hierbij mag de windbelasting ca. 25 km / h niet overschrijden. Bij sterkere wind moet de parasol worden gesloten. De parasolvoet is alleen bedoeld voor het gebruik in privéhuishou- dens. Hij is niet geschikt voor com- mercieel gebruik. Beschrijving van de onderdelen

Schroef met veerring, onderleg- plaatje en rubberen ring

Inzetstukken (3 stuks) + parasolbuis-geleiding

Vleugelschroef (2 stuks)

Granieten voetplaat27 NL/BE Technische gegevens Artikelnr: 354883_2004 (85897KASR/Q) Hoogte voetplaat in cm: 6,5 Hoogte buis in cm: 0 Breedte in cm: 38 Lengte in cm: 38 Gebruikbare buisdiameter in mm: 25, 32 + 38 Gewicht in kg: ca. 25 Artikelnr: 354884_2004 (85897KASR/Q) Hoogte voetplaat in cm: 9 Hoogte buis in cm: 30 Diameter in cm: 38 Gebruikbare buisdiameter in mm: 25, 32 + 38 Gewicht in kg: ca. 25 Vorm van de verbindingsbuis: voor ronde para- solstokken Insteekdiepte parasolstok in mm: 200 Max. scherm- gewicht in kg: 5 Opmerking over de maximale asymmetrie van het scherm: alleen voor scher- men met de stok in het midden (niet geschikt voor zweefparasols) Alle informatie zijn ca. waarden. Technische wijzigingen voorbe- houden. Veiligheidsinstructies Houd alstublieft de volgende veilig- heidsinstructies in acht. De fabrikant is niet aansprakelijk voor schade als gevolg van het negeren van de in- structies. Haal de parasolvoet uit de verpak- king en verwijder al het verpak- kingsmateriaal. Houd kinderen uit de buurt van het verpakkings- materiaal. Bij inslikken bestaat er verstikkingsgevaar. Verwijder28 NL/BE de verpakking op een milieu- vriendelijke manier. Controleer de levering van de parasolvoet op volledigheid en op eventuele beschadigingen. De parasolvoet is geen speel- goed. Kinderen kunnen hun vingers of voeten kneuzen. Laat de parasolvoet nooit zonder toezicht staan - als de parasol omvalt, kan dit tot zwaar letsel leiden. Houd er rekening mee, dat afhankelijk van de windkracht en de diameter van de parasol ook deze parasolvoet te licht kan zijn. Zorg ervoor, dat uw parasol bij opstekende wind wordt gesloten. Houd per sé rekening met de in uw land geldige voorschriften, die bovenop de in deze gebruiks- aanwijzing genoemde voor- schriften geldigheid hebben. Montage U hebt nodig: – 17-er steeksleutel – 1 persoon als hulp Voet monteren Zorg ervoor dat de parasolvoet correct op een stevige / stabiele en horizontale / vlakke onder- grond wordt geplaatst. Plaats de parasolvoet niet op een hellende ondergrond. Let bij het plaatsen van de para- solvoet op een stevig / stabiel en horizontaal / vlak oppervlak. Voet

verticaal plaatsen en door een tweede persoon stevig vast laten houden. Anders be- staat er letselgevaar! Bout met borgring, tussenring en rubberen ring

van onderaf door de voetplaat steken. Let op de positie van de ringen (zie afb. A)! De grote rubberen schijf

met het middelste gat over de uitste- kende schroefdraad leggen (zie afb. B). Bout

van onderaf met een steeksleutel tegenhouden en de buis

van bovenaf op de schroefdraad

plaatsen en lichtjes vastdraaien. Rubberen schijf

met de steeks- leu tel vastdraaien (zie afb. C). Opmerking: De klemplaat

is ter bescherming van de para- solmast reeds gemonteerd (zie afb. D). Alstublieft niet verwijderen.29 NL/BE Bij het verplaatsen van de para- solvoet inclusief parasol alleen optillen aan de parasolvoet. Inzetstukken gebruiken De inzetstukken

in overeen- stemming met de afmetingen van uw parasolbuis gebruiken. Benodigde inzetstukken

steken. De uitspa- ring van de desbetreffende inzet is daarvoor bestemd, plaats voor de klemplaat

over te laten (zie afb. E). Parasol plaatsen. Vleugelschroe- ven
