IAN 354883 - Zahradní doplněk FLORABEST - Bezplatný návod k obsluze

Typ produktu	Žulový stojan na slunečník
Značka	Florabest
Model	IAN 354883
Materiál základny	Přírodní žula
Materiál trubky	Nerezová ocel
Rozměry základny (D x Š x V)	38 x 38 x 6,5 cm
Výška nosné trubky	30 cm
Celková hmotnost	Přibližně 25 kg
Kompatibilní průměry stožáru	25, 32 a 38 mm
Maximální plocha slunečníku	2,50 m²
Limit větru	25 km/h (při překročení zavřít slunečník)
Použití	Soukromé, ne komerční
Nutná montáž	Ano, s nástrčným klíčem 17 (není součástí balení)
Doporučený počet osob	2 osoby
Běžná údržba	Čištění teplou mýdlovou vodou
Zimní skladování	V suchu, pokud možno rozložené
Dostupné náhradní díly	Ano, po dobu záruky
Záruka	Obchodní + zákonná záruka (2 roky)
Poprodejní servis	SunRain Handels GmbH, Rakousko
Recyklace	Obal recyklovatelný, výrobek recyklovatelný
Bezpečnostní normy	Nepoužívat na nakloněném povrchu, hlídat vítr

Často kladené otázky - IAN 354883 FLORABEST

Jak namontovat stojan na slunečník?

Postupujte podle kroků v manuálu: vložte šroub s podložkami, umístěte svislou trubku, upevněte pomocí nástrčného klíče 17. Použijte vložky podle průměru stožáru. Dotáhněte křídlové šrouby. Doporučuje se být dva lidé.

Jaké průměry stožáru jsou kompatibilní?

Základna přijímá stožáry o průměru 25, 32 a 38 mm. Použijte přiložené vložky pro přizpůsobení trubky.

Jaká je maximální hmotnost podporovaného slunečníku?

Maximální hmotnost slunečníku je 5 kg pro odpovídající variantu. Maximální promítaná plocha je 2,50 m². Základna váží přibližně 25 kg pro zajištění stability.

Jak udržovat žulovou základnu?

Čistěte trochou teplé mýdlové vody. Není nutná žádná zvláštní údržba. V zimě skladujte v suchu. Pro ocelovou trubku použijte přípravek na údržbu chromu nebo nerezové oceli.

Co dělat při silném větru?

Pokud vítr překročí 25 km/h, zavřete slunečník. Základna může být při silném větru příliš lehká. Nikdy nenechávejte stojan bez dozoru.

Mohu tento stojan použít s bočně posunutým slunečníkem?

Ne, tento stojan není vhodný pro bočně posunuté slunečníky. Je určen pro slunečníky se stožárem uprostřed.

Jak rozebrat stojan na zimu?

Rozložte v opačném pořadí montáže. Základnu skladujte v suchu. Můžete ji také nechat smontovanou, ale chráněnou před vlhkostí.

Kde najdu náhradní díly?

Nezbytné náhradní díly jsou k dispozici po dobu záruky. Kontaktujte poprodejní servis SunRain Handels GmbH v Rakousku.

Jaká je doba záruky?

Obchodní záruka je uvedena v manuálu. Zákonná záruka je 2 roky na vady (články L217-4 až L217-13 spotřebitelského zákoníku).

Jak čistit nerezovou trubku?

Použijte přípravek na údržbu chromu pro automobily nebo nerezové oceli. Jemně čistěte měkkým hadříkem.

NÁVOD K OBSLUZE IAN 354883 FLORABEST

Pokyny k montázi a bezpečnostní poukyny

IAN354883_2004

os

IAN354884_2004

os

DE AT CH

CZ Pokyny k montáži a bezpečnostné poukyny Strana 37

SK Pokyny pre montaz a bezpecnosf Strana 43

Použití ke stanovenému učelu. Strana 38

Popis dlu. Strana 38

Technické udaje. Strana 39

Montáž Soklu. Strana 40

Použití vložek. Strana 40

Udrzb, skladovani. Strana 41

Servis Strana 41

Odstraneni do odpadu Strana 41

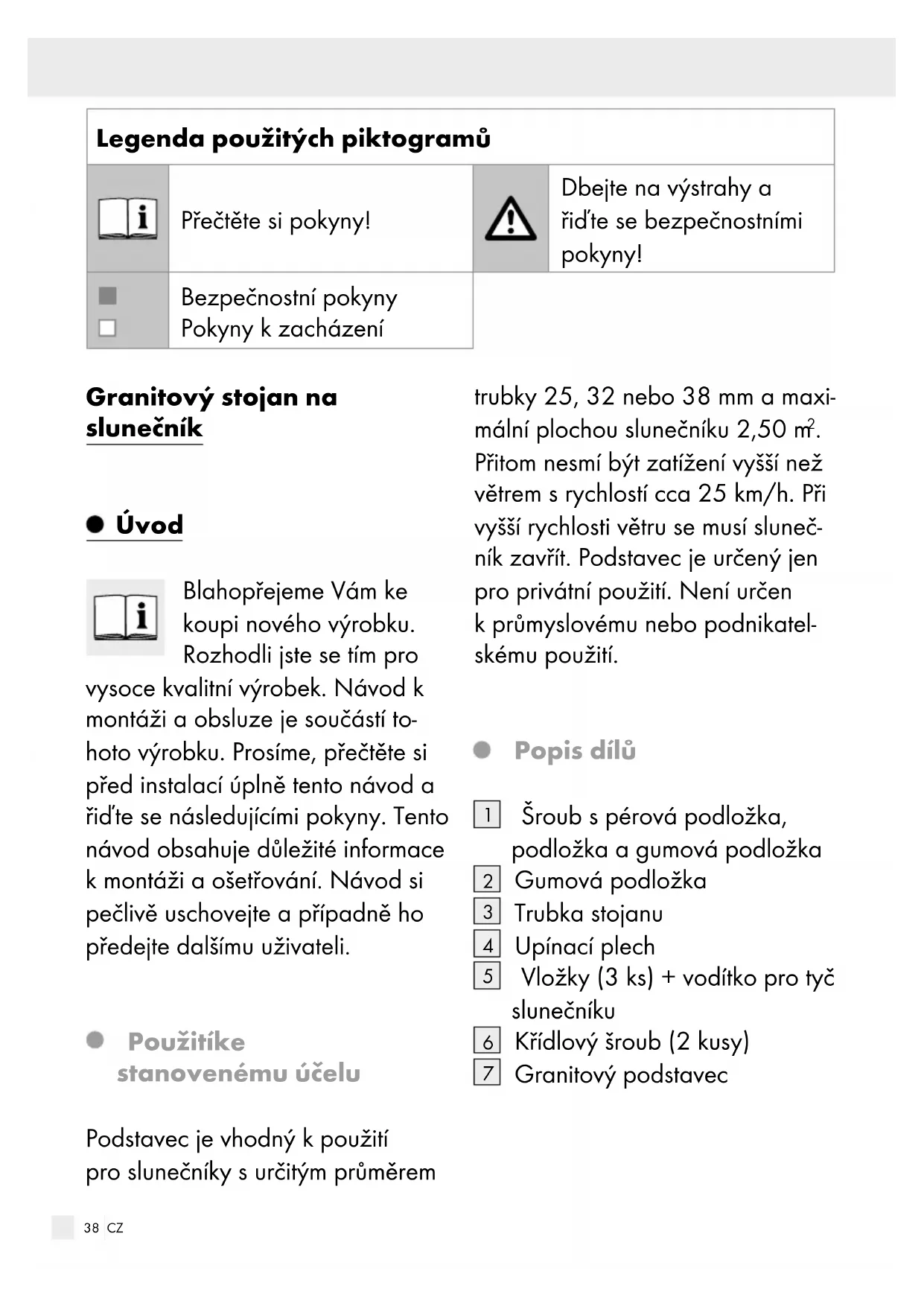

Legenda použitých piktogramů
i	Přěčtěte siPokyny!		Dbeje na výstráhy a řid'te se bezpečnostnímipokyny!
	BezpečnostníPokyny Pokyny k zacházení

Granitovy stojan na slunečnik

Uvod

Blahopřejeme Vám ke
koupi nového vyrobku.
Rozhodli jste se tím pro

vysoce kvalitni vyrobek. Navod k montáži a obsluze je současti tohoto vyrobku. Prosime, prečte ste préd instalaci uplně tento námod a ridte se následujícimi pokyny. Tento námod obsahuje duležité informace k montáži a osetřovani. Námod si pečlive uschovejte a pripadné ho predejefte dalsimu uživateli.

Použitike

stanovenému učelu

Podstavec je vhodný k použití pro slunečník y s určitým prùměrem

trubky 25, 32 nebo 38 mm a maxi-mální plochou slunečniku 2,50 m². Přitom nesmí byt zatízení vysshí než větrems rychlostí cca 25 km/h. Pri vysshí rychlosti větru se musí slunečnik zavřit. Podstavec je určenyjen pro privátné použiti. Neni určen k průmyslovému nebo podnikatelskému použiti.

Popis dilu

1 Sroubs pérová podložka, podložka a gumová podložka
2 Gumová podložka
3 Trubka stojanu
4 Upinací plech
Vložky (3 ks) + voditko pro tyc slunečniku
6 Kridlovy sroub (2 kusy)
7 Granitovy podstavec

- Technické udaje

Artikl Č.: 354883_2004 (85897KASR/Q)

Vyska

podstavce v cm: 6,5

Vyska kotvici

trubky v cm: 30

Sirka v cm: 38

Délkavcm: 38

Použitelné průměr

tyce v mm: 25, 32 + 38

Váha v kg: cca 25

ArtiklČ.: 354884_2004 (85897KASR/Q)

Vyska

podstavce v cm: 9

Vyska kotvici

trubky v cm: 30

Prümér v cm: 38

Použitelný průměr

tyce v mm: 25, 32 + 38

Váha v kg: cca 25

Geometrie

stožáru v

oblasti spojení: pro kulaté slunečnikové trubky

Hloubkazasunutí

stožáru v cm: 200

Maximánlí váha

slunečníku v kg: 5

Upozorněník

maximánlí

excentricite

slunečníku: je pro slunečníky

se stožárem upro

stred slunečníku

(nevhodné pro

konzolové

slunečníky)

Vsechny udaje jsouv pribliznych hodnotach. Technické zmény jsou vyhrazeny.

! Bezpečnostní poukyny

Prosime, dbeje na následujíci bezpečnostníPokyny. V pripadě nere-spektováni neruci vyrobce za vzníklé skody.

Vyjměte slunečnik z obalu a odstrańte vsechny obalové materiały. Držte obalové materiały mimo dosah děti. Při spolknutí hrozi nebezpečí udušeni. Obal odstrańte do opadu ekologicky. Zkontrolujte uplnost dodávky a jestli není podstavec poskozený.

Podstavec neni hračka. Děti simohou uskřipnout prsty nebo nohy.
Nenecháveje nikdy stát podstavec bez dozoru - pád slunečníku můze způsobit težká zraněni. Dbeje na to, ze můze byt tento podstavec, v závislosti na sile větru a prüměru slunečníku, i nedostatečné težký.
Pri zvedajicim se vetru slunecnik zavre.
Dbeje na prdepisy ve Vasi zemi, ktere jsou platne spolu s prdepisy uvedenymi v toto navodu.

Montáž

Potrebujete:

• nástrčkový klic, velikost 17
• 1 osobu na pomoc

Montáž Soklu

Zajistete,aby stal stojan slunecniku na pevnem,stabilnim a vodorovnem podkladu. Nestavste sojan slunecniku na podklad se sklonem.
Pri staveni stojanu slunecniku dbeije na pevny, stabilni, vodorovny a rovny povrch.

Sokl 7 postavit svisle, druhá osoba musi dokl pridržovat. Ji-nak hrozí nebezpečí zranění!

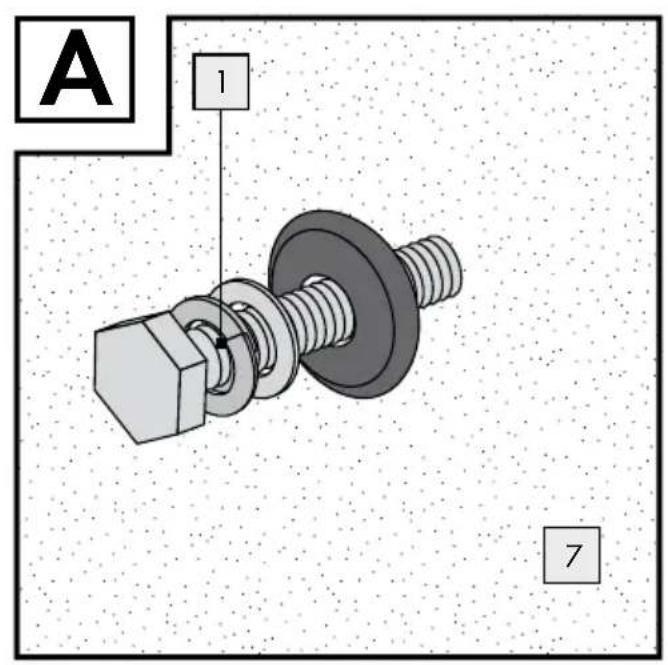

Nastréte sroubs pérovou podložkou, podložkou a gumovym kotoučem 1 zdola do podstavce. Dbejte na polohu kotouču (viz obr. A)!

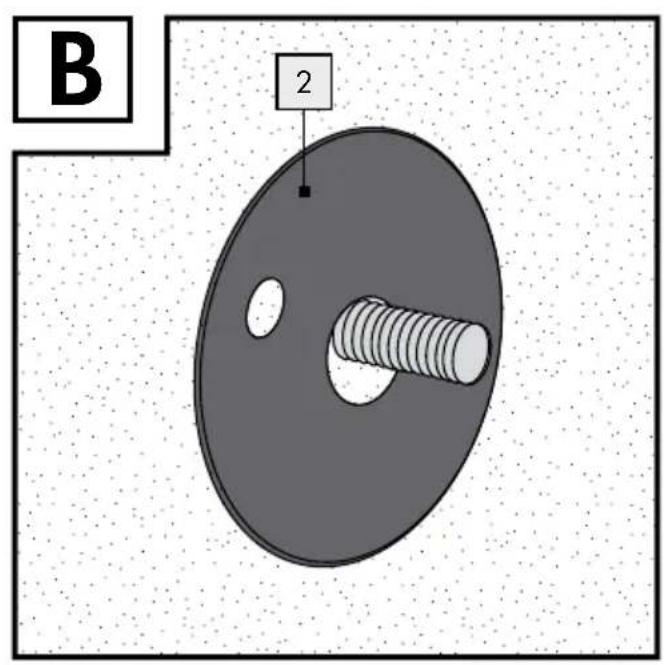

Velký gumový kotouč 2 se stre-dovým olvorem nastréte na na-hore vyčnivajíc šroub (viz obr. B).
Sroub 1 pridržovat dole nástrčkovým klicem, nasadit trubku 3 zhora na sroub 1 a mirné zatočit.

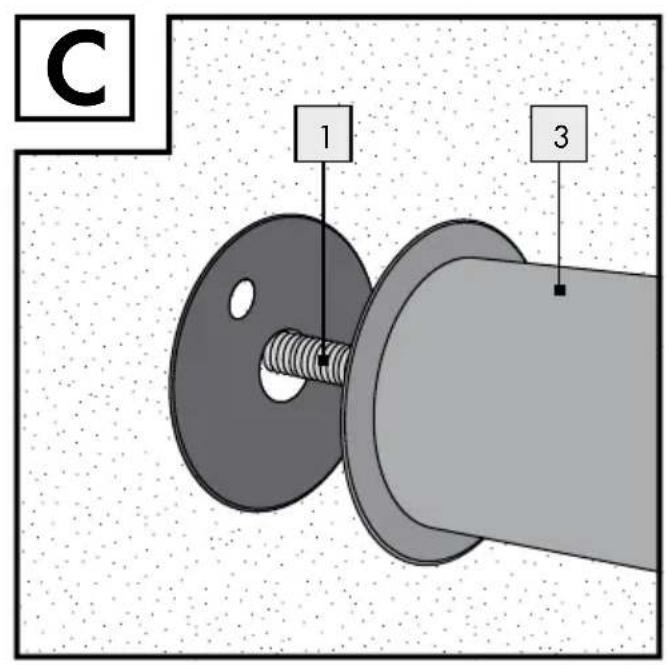

Srovnat gumovou podložku 2 pod trubkou 3. Sroub 1 utahne tnastrckovym klicem (viz obr.C).

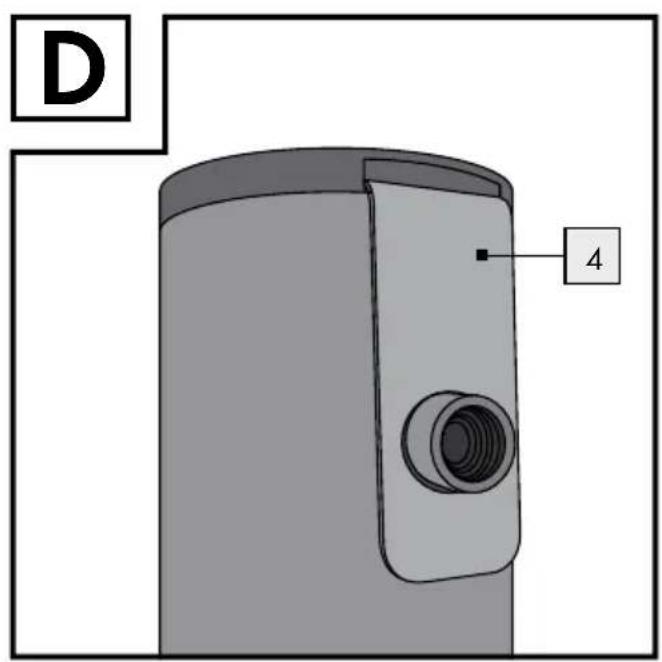

Poznámka: Upinací plech je již prédmontovany pro ochranu hlavné trubky slunečníku (viz obr. D). Prosíme, nesnímat.

Pri premistovani slunecniku se stojanem zvedejte jen stojan.

Použití vložek

Vložky 5 použije podle prùměru hlavné trubky slunečníku.

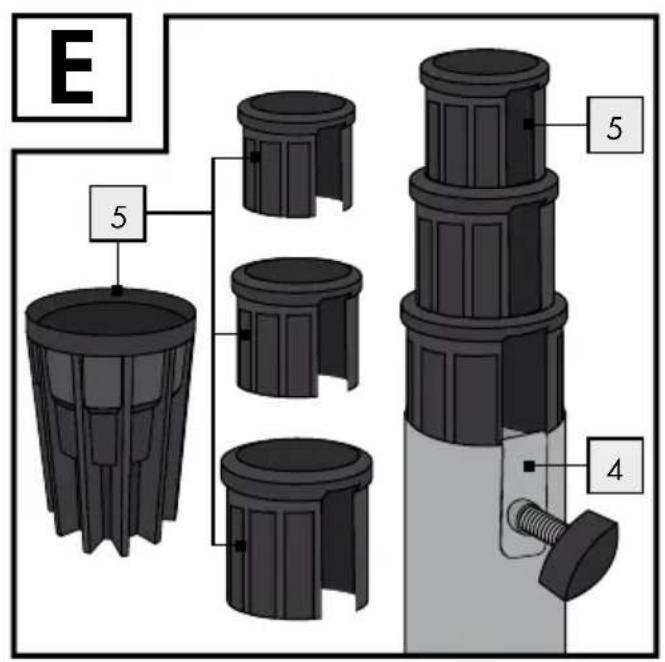

Nastréte vchodnou vložku 5 do trubky 3. Vybrání príslušné vložky slouží k zasunuti kolem upinacího plechu 4 (viz obr. E).

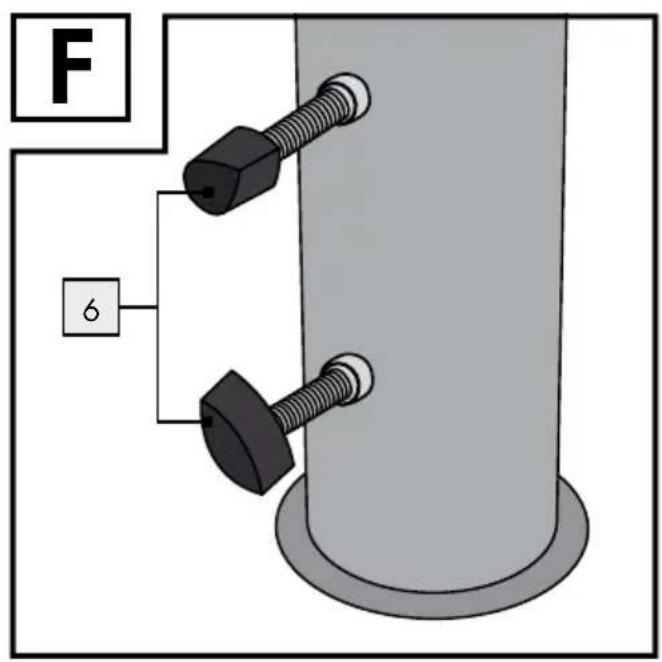

Nasadit slunečnik. Kridlove šrouby 6 pevné utáhnout (viz obr. F).

Udrzba, skladovani

Zulovy sukI je bezudrozbovY.

Pripadne necistoty omyite mydlovouvodou.
V pripadé potreby dotáhnete srouby.
Zulovy sukli skladujte, napr.
pres zimu, v suchu.
Pro usporu mista pri skladovani demontujte podstavec v opacnem poradi nez jak je popsano v odstavci „Montaz podstavce".

Dily z ušlechtíle oceli:

V pripadé potreby osetrete trubku z ušlechtile oceli prostredkem na chromové dily automobilu nebospecialním prostredkem na ušlechtilou ocel.

Servis

Granitový stojan na slunečnik hranatý

IAN 354884_2004

Granitový stojan na slunečnik kulatý

Pro vsechny požadavky si pripravtePokladni bloc a cislo vyrobku (napr.IAN 123456_7890) jakodoklad o nakupu.

- Odstraněni do odpadu

Obal se skláda z ekologickych materialú, které muzete zlikvidovat prostřednictvimmistnich sberen recyklovatelnych materialú. Nepoužitelný vyrobek odstrañujte do zbytkového opadu.

Legendapouzitychpiktogramov. Strana 44

Uvod Strana 44

Použivanie v sulade surcenym učelom....Strana 44

Popis Častí Strana 44

Technické udaje. Strana 45

Bezpečnostné upozornenia Strana 45

Montáz. Strana 46

Montáz podstavca. Strana 46

Použivanie nasadení Strana 47

Použivanie v sulade surceným učelom

Hmotnosf v kg: cca. 25

Č. výrobku: 354884_2004 (85897KASR/Q)

Vyska podstavca

v cm: 9

Vyska

upevnovacej

tyce v cm: 30

Priemer v cm: 38

Použitel'né

sirky tyce v mm: 25, 32 + 38

Hmotnosf v kg: cca. 25

Geometria zrde

v spojovacej

oblasti: pre okruhle slnečnikové tyc

Híbka vsunutia

zrdevmm: 200

Max. hmotnost'

slnečníka v kg: 5

Upozornenia k

max.excentricite

slnečníka:

iba pre slnečníky so Žrd'ami v strede slnečníka (nev-hodné pre konzo lové slnečníky)

Vsetky udaje su priblizné hodnoty.

Vyberte stojan slnečnika z obalu a odstránte vsetok obalový material. Obalove materiały držte v bezpečnej vzdialenosti od detí. Pri prehltnuti hroží nebezpečensvo zadusenia. Obal ekologicky zlikvidujte. Skontrolujte, Č je obsah dodávky kompletný a Či slnečnik nevykazuje poskodenia.

- Použivanie nasadení

Granitovy stojan si nevyžaduje udrzbu.

Pripadne usadeniny spiny od-strante trochou vlazného mydlo-veho Roztoku.
V pripe de potreby dotiahnite skrutky.
Granitovy stojan v pripe de nepouživania, napr. poças zimy, uskladnite naSuchom mieste.
Pre priestorovo USporné uskladenie demontujte podstavec v opac-nom poradi ako je uvedene v odstavci „Montáž podstavca".

Časti z ušl'achtilej ocele:

Tycz ušl'achtilej ocele v pripe de potreby osetrite osetrujucim pro-striedkom pre chromové Časti

Stojan na slnečnik hranatý

IAN 354884_2004

Stojan na slnečnik okruhly

Pre větky otázky majte pripravenýPokladničné doklad a cislo vyrobku (napr. IAN 123456_7890) akodokaz o kúpe.

Likvidácia
