IAN 360428 - Accesorio de jardín FLORABEST - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base para sombrilla
Marca	Florabest
Modelo	IAN 360428
Dimensiones (L x A x H)	49 x 41 x 12 cm
Peso en vacío	Aproximadamente 30 kg (lleno de arena)
Diámetro de mástil compatible	21 a 54 mm
Peso máximo de la sombrilla	5 kg
Superficie máxima de la tela	2,5 m²
Geometría del mástil	Redonda
Uso	Privado, uso doméstico
Material	Plástico resistente (polietileno), acero galvanizado (tubo, tuerca)
Relleno	Arena (aproximadamente 30 kg) + agua recomendada
Ruedas	Sí, 2 ruedas giratorias para rotación
Reductor de mástil	Pieza reductora para mástiles hasta 36 mm
Montaje	Fácil, herramientas no incluidas (pala necesaria)
Mantenimiento	Limpieza con agua caliente, almacenamiento en seco >10°C
Garantía	3 años a partir de la fecha de compra
Número de artículo	730KH54
Servicio postventa	Helcosol BV, Países Bajos ([e-mail])
Pictogramas	Leer las instrucciones, respetar las advertencias, reciclaje

Preguntas frecuentes - IAN 360428 FLORABEST

¿Qué tipo de sombrilla se puede usar con esta base?

Esta base está diseñada para sombrillas con mástil redondo de un diámetro de 21 a 54 mm, con un peso máximo de 5 kg y una superficie máxima de tela de 2,5 m². No es adecuada para sombrillas excéntricas.

¿Cómo llenar la base de la sombrilla?

Retire la parte superior, llene el fondo con aproximadamente 30 kg de arena. Agregue agua para alcanzar el peso máximo. Luego atornille la parte superior.

¿Cómo montar las ruedas?

Monte los dos elementos de rodamiento (6a, 6b) juntos, luego coloque las ruedas en los huecos del fondo previstos para este fin (consulte la Fig. A del manual).

¿Cuál es la capacidad de carga máxima para la sombrilla?

La sombrilla no debe exceder un peso de 5 kg y una superficie de tela de 2,5 m². Respete siempre estos límites para garantizar la estabilidad.

¿Se puede mover la base con la sombrilla montada?

Las ruedas solo sirven para girar la base, no para moverla a largas distancias. Para mover el conjunto, levante la base por la base, no por el mástil.

¿Qué hacer en caso de viento fuerte?

Cierre o guarde la sombrilla si el viento supera los 25 km/h. Incluso con la base llena, un viento fuerte puede hacerla volcar, causando lesiones.

¿Cómo mantener la base de la sombrilla?

Vacíe la arena, limpie con agua caliente para eliminar la suciedad. Almacénela en un lugar seco y protegido, a una temperatura superior a 10°C.

¿Cuál es la duración de la garantía?

La garantía es de 3 años a partir de la fecha de compra. Conserve su ticket de compra como comprobante. La garantía cubre defectos de material y fabricación, pero no el desgaste normal ni los daños debidos a un mal uso.

¿Cómo fijar la sombrilla en la base?

Atornille el tubo en la base. Para mástiles de hasta 36 mm, use la pieza reductora y la tuerca. Para mástiles de 36 a 54 mm, solo la tuerca. Inserte el mástil y apriete la tuerca en sentido horario.

¿Dónde encontrar el servicio postventa?

El servicio postventa está a cargo de Helcosol BV, Broeklaan 99, 5953 NA Reuver, Países Bajos. Contacto por correo electrónico: [e-mail]. Tenga su ticket de compra y el número IAN 360428_2007.

MANUAL DE USUARIO IAN 360428 FLORABEST

Instrucciones de montaje y de seguidad

DE AT CH

Antes de empezar a leer abra las dos páginas que contienen las imágenes y, en seguida, familiarícese con todas las functions del dispositivo.

DK

ES Instrucciones de montaje y de seguidad Pagina 49

Utylizacia. Strona 36

Leyenda de pictogramas realizados Pagina 50

Introduccion Pagina 50

Especificaciones de uso . Pagina 50

Contenido y descripción de las piezas...... Págrina 50

Caracteristicas techniques . Pagina 51

Advertencias de seguridad Pagina 51

Antes del montaje Pagina 52

Desembale el soporte.. Pagina 52

Montaje. Pagina 52

Montaje del soporte.. Pagina 52

Montar la sombrilla. Pagina 53

Almacenaje y mantenimiento Pagina 53

Asistencia. Pagina 53

Eliminación Página 54

Garantia . Pagina 54

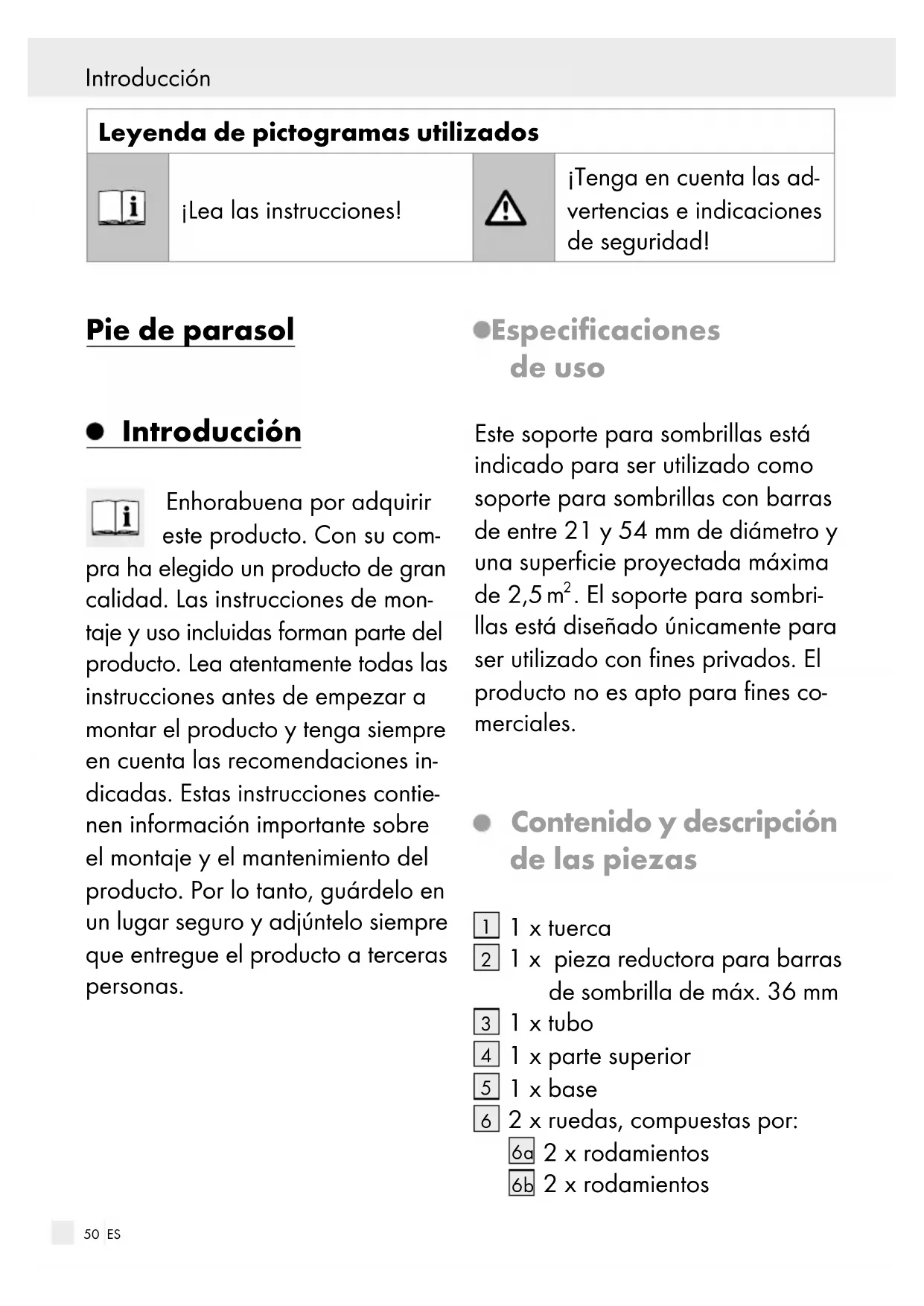

Leyenda de pictogramas realizados

jLea las instrucciones!

jTenga en cuenta las advertencias eindicaciones de seguidad!

Piedeparasol

- Introduccion

Enhorabuena por adquirire este producto. Con su com

pra ha elegido un producto de gran calidad. Las instrucciones de montaje y uso incluidas forman parte del producto. Lea atentamente todas las instrucciones antes de empezar a montar el producto yonga siempre en cuenta las recomendacionesindicadas. Estas instrucciones contienen informacion importante sobre el montaje y el mantenimiento del producto. Por lo tanto, guardelo en un lugar seguro y adjuntelo siempre que entrega el producto a terceras personas.

- Especillas de uso

Este soporte para sombrillas está indicado para ser utilisé como soporte para sombrillas con barras de entre 21 y 54 mm de diametro y una superficie proyectada Tmaxa de 2,5m^2 . El soporte para sombrillas está Diseñado únicamente para ser utilizado con fines privados. El producto no es apto para fines commerciales.

- Contenso y descripción de las piezas

1 1 x tuerca
2 1 x pieza reductora para barras de sombrilla de max. 36 mm
3 1xtubo
4 1 x parte superior
5 1xbase
6 2 x ruedas, compuestos por:

6a 2xrodamientos
6b 2xrodamientos

7 1 x inserto roscado 1 instrucciones de montaje

Characteristicaftecnicas

N.° articulo: 730KH54

Altura en cm: 12

Ancho en cm: 49

Largo en cm: 41

Diametros de

barra compatibles

en mm: 21-54

Peso en kg: aprox. 30

si está Completely lleno de arena

Forma geometrica de la barra en la zona

deajuste: redonda

Peso max. de la

sombrilla en kg: 5

Superficie max. de

la sombrilla: 2,5m

Todoos los datos indicados son valoresapproximados.El fabricante sereserva el derechoo a efectuar modificaciones技术水平s.

Advertencias de seguridad

TENGATEN CUENTALASIGUIENTES ADVERTENCIAS DESEGURIDAD.EL FABRICANTENO SE RESPONSABILIZADELOS DANOS PROVOCADOSPOR EL INCUMPLIMIENTOPLAS INSTRUCCIONES. jCONSERVAR EL MANUAL DE MONTAJE EN UN LUGAR SEGUROPARA FUTURAS CONSULTASI!

• Mantenga los materiales del embalaje fuera del alcance de los niños. Existe peligro de asfixia por ingestion accidental.
  Este soporte para sombrillas no es ningún juguete. Los niños podrán aplastarse los dedos o los pies.
  No arrastre el soporte para sombrillas con las ruedas 6 durante trayectos muy largos. Las ruedas solo sirven para girar el soporte para sombrillas.
• Nunca deje el soporte para sombrillas con una sombrilla abierta sin vigilancia alguna. Si la sombrilla se Cayera, podrjan provocarse daños graves. Tenga en cuenta que,dependiendo de la

Advertencias de seguridad / Antes del montaje / Montaje

fuerza del viento y el diametro de la sombrilla, el soporte para sombrillas podra resultar muy ligero.

• Utilizar únicamente si está Completely lleno de arena!
  Cierre o retire la sombrilla en caso de rachas fuertes de viento de mas de 25~km / h
  Tenga en CCTUa la normativa vigente en su pais, asi como las normas a las que se hace referencia en este manual.
  Utilice unicamente sombrillas con barras redondas.
  Inserte siempre la barra de la sombrilla en el soporte hasta el tope.
  No实用性 seldom sombrillas excénticas con este soporte.
  Coloque unicamente el soporte sobre una superficie firme y plana.
  Para embar de situ el soporte con una sombrilla insertada, levante solamente el soporte.

- Antes del montaje

- Desembale el soporte

Extraiga el soporte para sombrillas del embalaje y retire todos los materiales del embalaje.

Compruebe que se incluyen todas las piezas indicadas en el contenido del producto y cercórese de que el soporte no presente ningún día.

Montaje

Material Needed: 30 kg de arena y una pala. Para alcanzar el peso máximo de llenado, tras echar la arena avenida también un poco de agua.

Observación: Coloque el soporte para sombrillas únicamente sobre una superficie firme y plana.

Montaje del soporte

Una los dos rodimientos 6a, 6b.
Monte ambas ruedas ensambladas en las ranuras dispuestos paraarlo en la base (ver fig.A).
Introduzca el inserto roscado 7 en el orificio central. Alinee los surcos del inserto roscado 7 con las ranuras de la parte superior 4 (ver fig. B).
Coloque el tubo 3 encima en el inserto roscado 7. Golpee con la mano desde arriba en el tubo 3 hasta que el inserto

roscado 7 quede firme (ver fig. B).

Gire el soporte y enrosque el tubo 3 en el sentido de las agujas del reloj en el inserto roscado 7.
Llene la base 5 con arena (y a continuacion anada agua) (ver fig. C).
Desenrosque el tubo 3 en sentido contrario a las agujas del reloj y monte la parte superior 4 sobre la base 5 (ver fig. C).

- Montar la sombrilla (ver fig. D)

Enrosque el tubo al soporte.

Procedimientos para barras de sombrilla de hasta 36 mm:

Monte la pieza reductora 2 y la tuerca 1 en el tubo 3.

Procedimientos para barras de sombrilla a partir de 36 mm:

Monte solo la tuerca en el tubo 3.
Introduzca la barra de la sombrilla en el tubo 3.

Fije la barra de sombrilla antesando la tuerca en el sentido de las agujas del reloi.
Abra la sombrilla.
No arrastre el soporte para sombrillas con las ruedas 6 durante trayectos muy largos. Las ruedas 6 solo sirven para girar el soporte para sombrillas.

Almacenajey mantenimiento

Saque la arena.
Limpie con agua caliente los posibles restos de polvo o sueidad.
Guarde el soporte para sombrillas en un lugar protegado y seco a una temperatura minima de 10^

- Asistencia

Helcosol BV

Broeklaan 99

5953 NA Reuver

PAÍSES BAJOS

[e-mail]

IAN 360428_2007

Para efectuarrialquier consultatenga a mano el tique de comprayel numero del articulo (IAN 360428_2007) como justificante de compra.

- Eliminación

El embalaje está compuesto por materiales no contaminantes que pueda ser desechados en el centro de reciclaje local.

Para Obtener información sobre las posibilidades de esecho del producto al final de su vidautil,acdua a la administración de su comunidad o ciudad.

- Garantía

El producto ha sido fabricado@cuidadosamente siguiendo exigentesnormas de calidad y ha sido probado antes de su entrega. En caso de defecto del producto,usted tieneronechos legales frente al vendededor del本身就是.Nuestra garantia (abajo

indicada) no supone una restricción de dichos derechos legales.

Este producto dispone de una garantía de 3 años desde la Fecha de compra.El plazo de garantía comienga a partir de la Fecha de compra. Por favor, conserve adecuadamente el justificante de compra original.

Este documento se requérirá como prueba de que se realizó la compra.

Si en el plazo de 3 años a partir de la Fecha de compra se produce un fallo de material o fabricación en este producto, reparamos el producto o lo sustituiremos gratis por un producto nuevo (según nuestra elección). La garantía quedará anulada si el producto的结果dañado o es utilisé o mantenido de forma inadequada.

La garantía cubre defectos de materiales o de fabricación.Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, porarlo, puede considerarse piezas de desgaste (por ej. las pilas). Tampoco cubre daños de componentes fragiles como, por exemple, los interruptores, baterías y piezas de cristal.

De anvendte piktogrammers legende Side 56

Indledning

Formalsbestemt anvendelse. Side 56

informaci·Stav informacion·Estado de las

informaciones · Tilstand of information:

02/2021·Ident.-No.:730KH54022021-8
