IAN 360428 - Gartenaccessoire FLORABEST - Kostenlose Bedienungsanleitung

Produkttyp	Schirmständer
Marke	Florabest
Modell	IAN 360428
Maße (L x B x H)	49 x 41 x 12 cm
Leergewicht	ca. 30 kg (mit Sand gefüllt)
Passender Mastdurchmesser	21 bis 54 mm
Maximales Schirmgewicht	5 kg
Maximale Tuchfläche	2,5 m²
Mastgeometrie	Rund
Verwendung	Privat, Hausgebrauch
Material	Widerstandsfähiger Kunststoff (Polyethylen), verzinkter Stahl (Rohr, Mutter)
Befüllung	Sand (ca. 30 kg) + Wasser empfohlen
Rollen	Ja, 2 Schwenkrollen für Drehung
Mastreduzierer	Reduzierstück für Masten bis 36 mm
Montage	Einfach, Werkzeug nicht im Lieferumfang (Schaufel erforderlich)
Pflege	Reinigung mit heißem Wasser, Lagerung trocken >10°C
Garantie	3 Jahre ab Kaufdatum
Artikelnummer	730KH54
Kundendienst	Helcosol BV, Niederlande ([e-mail])
Piktogramme	Anleitung lesen, Warnhinweise beachten, Recycling

Häufig gestellte Fragen - IAN 360428 FLORABEST

Welchen Schirmtyp kann man mit diesem Sockel verwenden?

Dieser Sockel ist für Sonnenschirme mit rundem Mast mit einem Durchmesser von 21 bis 54 mm, einem maximalen Gewicht von 5 kg und einer maximalen Tuchfläche von 2,5 m² geeignet. Er ist nicht für exzentrische Schirme geeignet.

Wie befüllt man den Schirmsockel?

Entfernen Sie den oberen Teil, füllen Sie den Boden mit ca. 30 kg Sand. Fügen Sie Wasser hinzu, um das maximale Gewicht zu erreichen. Schrauben Sie dann den oberen Teil wieder fest.

Wie montiert man die Rollen?

Montieren Sie die beiden Rollenelemente (6a, 6b) zusammen, setzen Sie dann die Rollen in die dafür vorgesehenen Aussparungen am Boden ein (siehe Abb. A in der Anleitung).

Was ist die maximale Tragfähigkeit für den Schirm?

Der Schirm darf ein Gewicht von 5 kg und eine Tuchfläche von 2,5 m² nicht überschreiten. Halten Sie diese Grenzen stets ein, um die Stabilität zu gewährleisten.

Kann man den Sockel mit montiertem Schirm bewegen?

Die Rollen dienen nur zum Drehen des Sockels, nicht zum Bewegen über weite Strecken. Zum Verschieben der Einheit heben Sie den Sockel am Fuß an, nicht am Mast.

Was tun bei starkem Wind?

Schließen oder verstauen Sie den Schirm, wenn der Wind 25 km/h überschreitet. Auch bei gefülltem Sockel kann starker Wind ihn umkippen lassen und Verletzungen verursachen.

Wie pflegt man den Schirmsockel?

Leeren Sie den Sand, reinigen Sie mit heißem Wasser, um Verschmutzungen zu entfernen. Lagern Sie ihn an einem trockenen und geschützten Ort bei einer Temperatur über 10°C.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie Ihren Kassenbon als Nachweis auf. Die Garantie deckt Material- und Herstellungsfehler ab, jedoch nicht normale Abnutzung oder Schäden durch unsachgemäße Verwendung.

Wie befestigt man den Schirm am Sockel?

Schrauben Sie das Rohr in den Fuß. Für Masten bis 36 mm verwenden Sie das Reduzierstück und die Mutter. Für Masten von 36 bis 54 mm nur die Mutter. Setzen Sie den Mast ein und ziehen Sie die Mutter im Uhrzeigersinn fest.

Wo findet man den Kundendienst?

Der Kundendienst wird von Helcosol BV, Broeklaan 99, 5953 NA Reuver, Niederlande, durchgeführt. Kontakt per E-Mail: [e-mail]. Halten Sie Ihren Kassenbon und die IAN-Nummer 360428_2007 bereit.

BEDIENUNGSANLEITUNG IAN 360428 FLORABEST

SONNENSCHIRMSTÄNDER/PARASOL BASE/PIED DE PARASOL

DE AT CH

SONNENSCHIRMSTÄNDER

Montage- und Sicherheitshinweise

FR BE

PIED DE PARASOL

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE/AT/CH Montage- und Sicherheitshinweise Seite 5

Legende der verwendenten Piktogramme......Seite 6

Einleitung . 6

Bestimmungsgemäß Verwendung. 6

Teilebeschreibung und Lieferumfang . 6

Technische Daten . 6

Sicherheitshinweise . 7

Vorder Montage . 8

Schirmständer auspacken. 8

Montage. 8

Sockel montieren. 8

Sonnenschirm montieren. 9

Lagerung und Pflege.

Service . 9

Entsorgung.

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

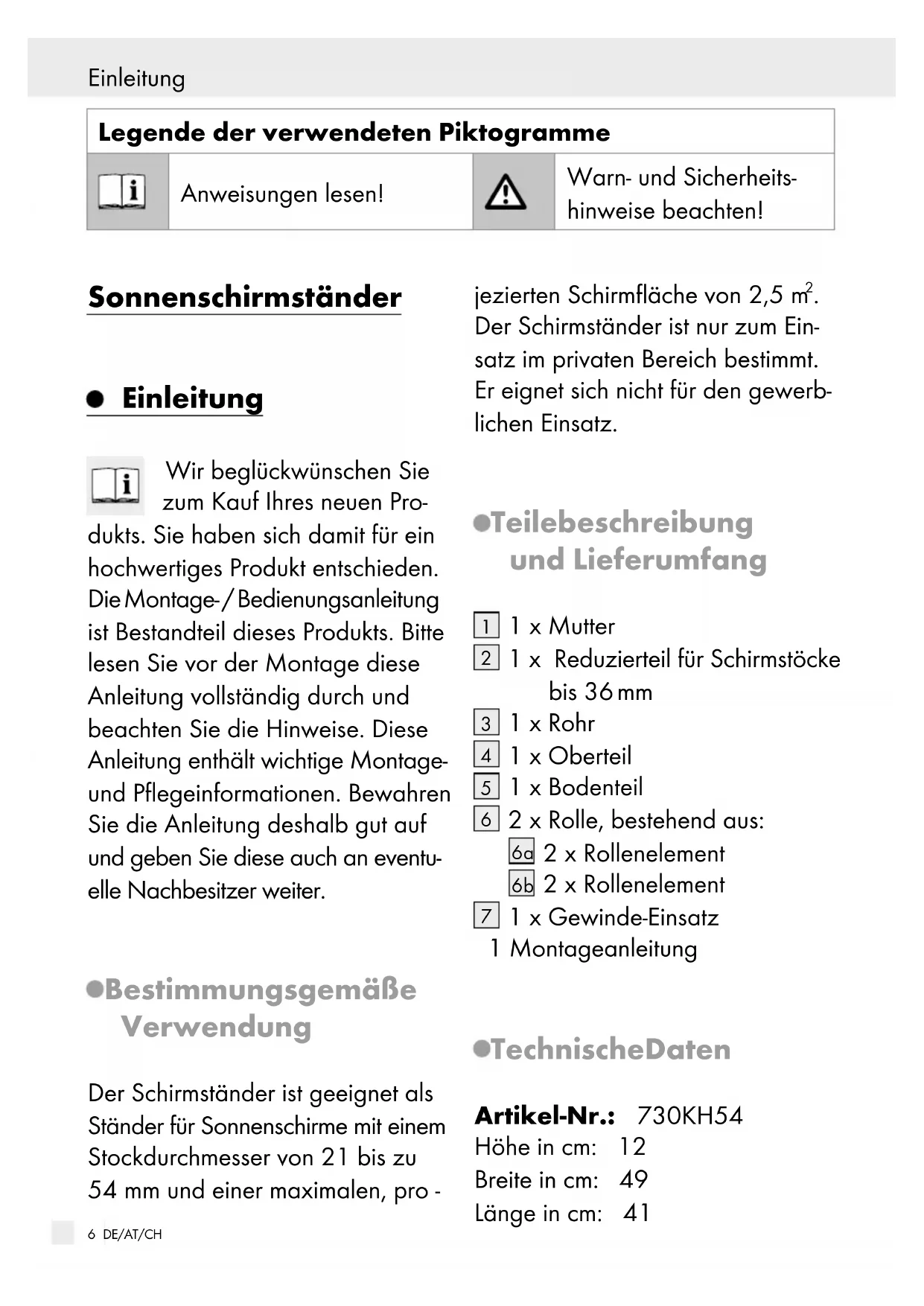

Legende der verwendeten Piktogramme

Anweisungen lessen!

Warn- und Sicherheitshinweise beachten!

Sonnenschirmständer

- Einleitung

Wir beträckwünschen Sie zum Kauf Ihres neuen Pro

dukts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Montage-/Bedienungsanleitung ist Bestandteil theses Produkts.itte lessen Sie vor der Montage diese Anleitung vollständig durch und beachten Sie die Hinweise. These Anleitung enthalt wichtige Montageund Pflegeinformationen. Bewahren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter.

- Bestimmungsgemäß Verwendung

Der Schirmständer ist geeignet als Ständer für Sonnenschirme mit einem Stockdurchmesser von 21 bis zu 54 mm und einer maximalen, pro -

jezierten Schirmfläche von 2,5m^2 Der Schirmständer ist nur zum Einsatz im privaten Bereich bestimmt. Er eignet sich nicht fur den gewerblichen Einsatz.

Teilebeschreibung und Lieferumfang

1 1xMutter
2 1 x Reduzierteil fur Schirmstocke bis 36mm
3 1xRohr
4 1 x Oberteil
5 1 x Bodenteil
6 2× Rolle,bestehend aus:

6a 2 × Rollenelement
6b 2xRollenelement

7 1 x Gewinde-Einsatz

1 Montageanleitung

-Technische Daten

Article-Nr.: 730KH54

Höhe in cm: 12

Breite in cm: 49

Lange in cm: 41

Verwendbare

Stockdurchmesser

in mm: 21-54

Gewicht in kg: ca. 30

wenn komplett gefüllt mit Sand

Mastgeometrie im

Verbindungsbereich: rund

max. Schirmgewicht

in kg: 5

max. Schirmoberfläche: 2,5m^2

Alle Angaben sind Zirka-Werte.

Technische Änderungen vorbehalten.

Sicherheitshinweise

BITTE BEACHTEN SIE DIE FOLGENDEN SICHERHEITSHINWEISE. FÜR SCHÄDEN INFOLGE VON NICTBEACHTUNG HAFTET DER HERSTELLER NICT. MONTAGEANLEITUNG FÜR RÜCKFRAGEN BITTE SORGFÄLTIG AUFBEWAHREN!

• Halten Sie Kinder von den Verpackungsmaterialien fern. Bei Verschlucken besteht Erstickungs-. gefahr.
  Der Schirmständer ist kein Kinderspielzeug. Kinder konnten sich die Finger oder Fuß quetschen.

Schieben Sie den Schirmständer nicht mit den Rollen 6 über eine langere Strecke. Die Rollen 6 dienen ledigiousdozu,den Schirmständer zu verdrehen.
Lassen Sie den Schirmständer niemals unbeobacht mit geöffnetem Schirm stehen. Fällt der Sonnenschirm um, kann dies zu schweren Verletzungen führen. Bedenken Sie, dass je nach Windstarke und Durchmesser des Schirms auch dieser Schirmständer zu leicht sein kann.
Ausschließlich komplett befüllt mit Sand benutzen!
SchlieBen oder entfernen Sieden Schirm bei starkem Windaufkommen von über 25km / h
- Beachten Sie unbedingt die in ihren Land gültigen nationalen Vorschriften, die zusammenlich zu den in dieser Anleitung genommen Vorschriften gültig sind.
- Verwenden Sie nur Sonnenschirme mit rundem Schirmstock.
- Stecken Sie den Schirmstock immer bis zum Anschlag in den Sonnenschirmständer.
- Verwenden Sie keine exzentrischen Sonnenschirme mit diesen Sonnenschirmänder.

Stellen Sie den Schirmständer nur auf einem festen, ebenen Untergrund auf.
Beim Umsetzen des Schirmständers mit eingesetztem Schirm nur am Schirmständer anheben.

Vorder Montage

Schirmständer auspacken

• Nehmen Sie den Schirmständer aus der Verpackung und entfernen Sie alle Verpackungsmaterialien.
  Überprüfen Sie, ob der Lieferumfang vollständig ist und ob der Schirmständer Schäden aufweist.

- Montage

Benötigte Materialien: 30 kg Sand und eine Schaufel. Um das maximale Fällgewicht zu erreichen, geben Sie nach dem Sand zusammen noch Wasser hinzu.

Hinweis: Stellen Sie den Schirmständer nur auf einem festen, ebenen Untergrund auf.

- Sockelmontieren

Setzen Sie jeweils die beiden Rollenelemente 6a, 6b zusammen.
Montieren Sie die beiden zusammengebauten Rollen in die darauf vorgesehenen Aussparrungen des Bodenteils (s. Abb. A).
Setzen Sie den Gewinde-Einsatz in das zentrale Loch ein. Richten Sie damit die Rillen am Gewinde-Einsatz an den Aussparungen am Oberteil aus (s. Abb. B).
Setzen Sie das Rohr 3iben auf den Gewinde-Einsatz 7. Schlagen Sie mit der Hand von oben auf das Rohr 3, bis der Gewinde-Einsatz fest sitzt (s.Abb.B).
Drehen Sie den Sockel um und schrauben Sie das Rohr im Uhrzeigersinn in den Gewinde-Einsatz.
Füllen Sie das Bodenteil mit Sand (und geben Sie anschließend Wasser hinzu) (s. Abb. C).
Schrauben Sie das Rohr 3 gegen den Uhrzeigersinn ab und montieren Sie das Oberteil 4 auf dem Bodenteil 5 (s. Abb. C).

- Sonnenschirm montieren (s. Abb. D)

Schauben Sie das Rohr 3 in den Sockel.

Vorgehensweise für Schirmstücke bis 36 mm:

Montieren Sie das Reduzierteil 2 und die Mutter 1 auf das Rohr 3.

Vorgehensweise für Schirmstöcke ab 36 mm:

Montieren Sie nur die Mutter 1 auf das Rohr 3.
Stecken Sie den Schirmstock in das Rohr 3.
Fixieren Sie den Schirmstock,
indem Sie die Mutter im Uhr-zeitigersinn festziehen.
Öffnen Sie den Sonnenschirm.
Schieben Sie den Schirmständer nicht mit den Rollen 6 über eine langere Strecke. Die Rollen 6 dienen lediglich dazu, den Schirmständer zu verdrehen.

Lagerung und Pflege

Leeren Sie den Sand aus.
Entfernen Sie eventuelle Schmutzablagerungen mit warmem Wasser.
Lagern Sie den Sonnenschirmständer geschützt und trocken nicht unter 10^

Service

Helcosol BV
Broeklaan 99
5953 NA Reuver
NIEDERLANDE
[e-mail]

IAN 360428_2007

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 360428_2007) als Nachweis für den Kauf bereit.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Entsorgung/Garantie

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfolhren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältigprodukiert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln thesese Produkte stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt,

nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Materialoder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe teile angesehen werden konnen oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
