BEDIENUNGSANLEITUNG IAN 354884 FLORABEST

GRANIT-SONNENSCHIRMSTÄNDER GRANIT-SONNENSCHIRMSTÄNDER Montage- und Sicherheitshinweise

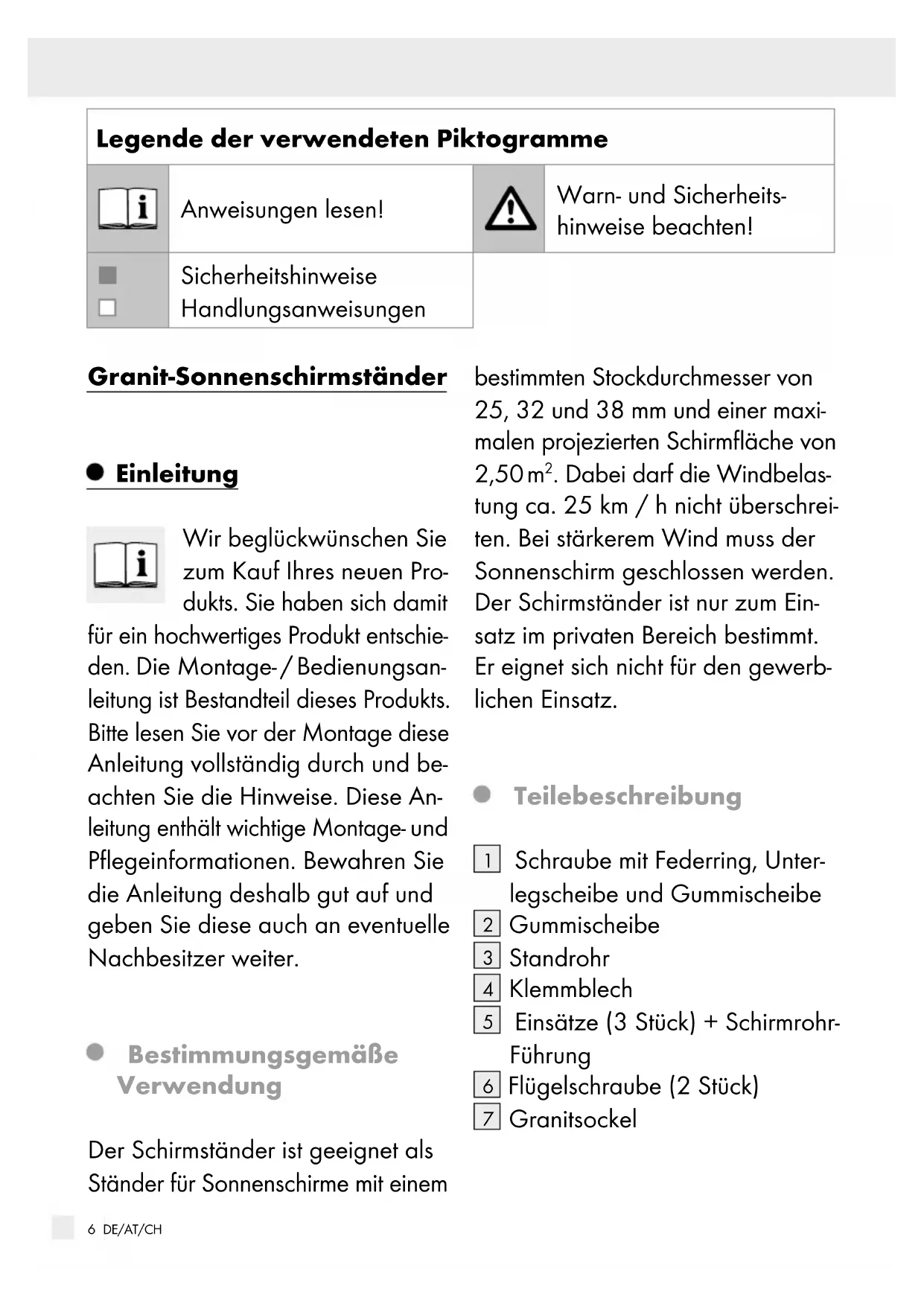

75 DE/AT/CH Legende der verwendeten Piktogramme .......................Seite 6 Einleitung .......................................................................................Seite 6 Bestimmungsgemäße Verwendung ...............................................Seite 6 Teilebeschreibung ..........................................................................Seite 6 Technische Daten ...........................................................................Seite 7 Sicherheitshinweise ...................................................................Seite 7 Montage .........................................................................................Seite 8 Sockel montieren ............................................................................Seite 8 Einsätze verwenden .......................................................................Seite 9 Lagerung und Pflege .................................................................Seite 9 Service.............................................................................................Seite 9 Entsorgung ....................................................................................Seite 106 DE/AT/CH Legende der verwendeten Piktogramme Anweisungen lesen! Warn- und Sicherheits- hinweise beachten! Sicherheitshinweise Handlungsanweisungen Granit-Sonnenschirmständer Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Pro- dukts. Sie haben sich damit für ein hochwertiges Produkt entschie- den. Die Montage- / Bedienungsan- leitung ist Bestandteil dieses Produkts. Bitte lesen Sie vor der Montage diese Anleitung vollständig durch und be- achten Sie die Hinweise. Diese An- leitung enthält wichtige Montage- und Pflegeinformationen. Bewahren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter. Bestimmungsgemäße Verwendung Der Schirmständer ist geeignet als Ständer für Sonnenschirme mit einem bestimmten Stockdurchmesser von 25, 32 und 38 mm und einer maxi- malen projezierten Schirmfläche von 2,50 m

. Dabei darf die Windbelas- tung ca. 25 km / h nicht überschrei- ten. Bei stärkerem Wind muss der Sonnenschirm geschlossen werden. Der Schirmständer ist nur zum Ein- satz im privaten Bereich bestimmt. Er eignet sich nicht für den gewerb- lichen Einsatz. Teilebeschreibung

Schraube mit Federring, Unter- legscheibe und Gummischeibe

Einsätze (3 Stück) + Schirmrohr- Führung

Flügelschraube (2 Stück)

Granitsockel7 DE/AT/CH Technische Daten Artikelnr: 354883_2004 (85897KASR/Q) Höhe Sockel in cm: 6,5 Höhe Halterohr in cm: 0 Breite in cm: 38 Länge in cm: 38 Verwendbare Stockdurchmesser in mm: 25, 32 + 38 Gewicht in kg: ca. 25 Artikelnr: 354884_2004 (85897KASR/Q) Höhe Sockel in cm: 9 Höhe Halte- rohr in cm: 30 Durchmesser in cm: 38 Verwendbare Stockdurchmesser in mm: 25, 32 + 38 Gewicht in kg: ca. 25 Mastgeometrie im Verbindungs- bereich: für runde Schirmstöcke Einstecktiefe Mast in mm: 200 Max. Schirm- gewicht in kg: 5 Hinweise zur max. Exzentri- zität des Schirmes: nur für Schirme mit in der Mitte des Schirmdaches liegende Masten (nicht für Ampel- schirme geeignet) Alle Angaben sind Zirka-Werte. Technische Änderungen vorbehalten. Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitshinweise. Für Schäden infolge von Nichtbeachtung haftet der Hersteller nicht. Nehmen Sie den Schirmständer aus der Verpackung und entfernen Sie alle Verpackungsmaterialien. Halten Sie Kinder von den Verpackungsmaterialien fern. Bei Verschlucken besteht Erstickungs- gefahr. Entsorgen Sie die Verpa- ckung umweltgerecht. Überprüfen Sie, ob der Lieferumfang vollstän- dig ist und ob der Schirmständer Schäden aufweist.8 Der Schirmständer ist kein Kinder- spielzeug. Kinder könnten sich die Finger oder Füße quetschen. Lassen Sie den Schirmständer niemals unbeobachtet stehen – fällt der Sonnenschirm um, kann dies zu schweren Verletzungen führen. Bedenken Sie, dass je nach Windstärke und Durchmesser des Schirms auch dieser Schirmständer zu leicht sein kann. Sorgen Sie dafür, dass Ihr Schirm bei aufkommendem Wind geschlossen wird. Beachten Sie unbedingt die in Ihrem Land gültigen nationalen Vorschriften, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind. Montage Sie benötigen: – 17-er Steckschlüssel – 1 Person zur Hilfe Sockel montieren Stellen Sie sicher, dass der Schirm- ständer ordnungsgemäß auf einem festen / stabilen sowie waage- rechten / ebenen Untergrund aufgestellt wird. Stellen Sie den Schirmständer nicht auf einen geneigten Untergrund. Achten Sie beim Aufstellen des Schirmständers auf eine feste / stabile sowie waagerechte / ebene Oberfläche. Sockel

senkrecht stellen und durch eine zweite Person gut fest- halten lassen. Ansonsten droht Verletzungsgefahr! Schraube mit Federring, Unterleg- scheibe und Gummischeibe

von unten in den Sockel einführen. Position der Scheiben beachten (s. Abb. A)! Große Gummischeibe

mit dem mittleren Loch über die oben herausragende Schraube stecken (s. Abb. B). Schraube

von unten mit einem Steckschlüssel festhalten und Standrohr

von oben auf die Schraube

setzen und leicht eindrehen. Gummischeibe

ausrichten. DE/AT/CH9 DE/AT/CH Schraube

mit dem Steckschlüs- sel festschrauben (s. Abb. C). Hinweis: Das Klemmblech

ist zum Schutz des Schirm-Masts vormontiert (s. Abb. D). Bitte nicht entfernen. Beim Umsetzen des Schirmstän- ders mit eingesetztem Schirm, nur am Schirmständer anheben. Einsätze verwenden Die Einsätze

nach der Größe Ihres Sonnenschirmstocks ver- wenden. Benötigte Einsätze

stecken. Die Aus- sparung des jeweiligen Einsatzes dient dazu, Platz für das Klemm- blech

zu lassen (s. Abb. E). Sonnenschirm einsetzen. Flügel- schrauben
