IAN 354884 - Accessoire de jardin FLORABEST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Base de parasol
Marque	Florabest
Modèle	IAN 354884
Usage prévu	Base pour parasols avec mât de diamètre 25, 32 ou 38 mm, surface de projection max 2,50 m²
Matériau principal	Granit (socle), acier inoxydable (tube)
Dimensions du socle	Diamètre 38 cm, hauteur 9 cm
Hauteur du tube de support	30 cm
Poids	Environ 25 kg
Diamètres de mât compatibles	25 mm, 32 mm, 38 mm
Géométrie du mât	Ron (pour tiges rondes)
Charge de vent maximale	25 km/h (au-delà, fermer le parasol)
Poids maximum du parasol	5 kg
Excentricité du parasol	Uniquement pour parasols à mât central, pas pour déportés
Contenu de la livraison	Vis avec rondelles, tube vertical, tôle de serrage, embouts (3), vis papillon (2), socle en granit
Outils nécessaires pour le montage	Clé à douille 17 mm, une personne d'assistance
Entretien	Nettoyage à l'eau chaude savonneuse, stockage au sec en hiver
Sécurité	Ne pas laisser sans surveillance, utiliser sur sol dur et plat, hors de portée des enfants

FOIRE AUX QUESTIONS - IAN 354884 FLORABEST

Quels diamètres de mât de parasol sont compatibles avec la base Florabest IAN 354884 ?

La base est compatible avec les mâts ronds de diamètres 25 mm, 32 mm et 38 mm. Utilisez les pièces d'insertion fournies pour adapter le tube vertical.

Quel est le poids de la base ?

La base pèse environ 25 kg, ce qui assure une bonne stabilité pour les parasols jusqu'à 5 kg.

Comment assembler la base ?

Le montage nécessite une clé à douille de 17 mm et une deuxième personne. Insérez la vis avec les rondelles par le bas du socle, placez le tube vertical et serrez. Ajoutez les pièces d'insertion selon le diamètre du mât et fixez le parasol avec les vis papillon. Consultez la notice illustrée pour plus de détails.

Puis-je utiliser la base avec un parasol déporté ?

Non, cette base est conçue uniquement pour les parasols avec mât central. Elle ne convient pas aux parasols déportés (excentrés).

Quelle est la surface de projection maximale du parasol recommandée ?

La surface de projection maximale est de 2,50 m². Au-delà, la stabilité pourrait être insuffisante.

Comment entretenir la base en granit ?

Le granit ne nécessite aucun entretien particulier. Nettoyez les salissures avec un peu d'eau chaude savonneuse et resserrez les vis si nécessaire. En hiver, stockez la base au sec.

Quelle est la vitesse de vent maximale autorisée ?

La base est conçue pour des vents ne dépassant pas 25 km/h. En cas de vent plus fort, fermez impérativement le parasol pour éviter tout basculement.

La base convient-elle pour une utilisation commerciale ?

Non, cet accessoire est destiné à un usage privé uniquement. Une utilisation commerciale pourrait entraîner des risques et n'est pas couverte par la garantie.

Comment démonter la base ?

Suivez les étapes de montage dans l'ordre inverse. Dévissez les vis papillon, retirez le parasol et les pièces d'insertion, puis dévissez le tube vertical du socle.

Des pièces de rechange sont-elles disponibles ?

La notice ne mentionne pas de pièces détachées. En cas de besoin, contactez le fabricant SunRain Handels GmbH (adresse en Autriche) ou conservez le ticket de caisse avec la référence IAN 354884_2004 pour toute réclamation.

MODE D'EMPLOI IAN 354884 FLORABEST

Instructions de montage et consignes de sécurité

IT CH

BASE PER Ombrellone

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

FR / CH Instructions de montage et consignes de sécurité Page 11

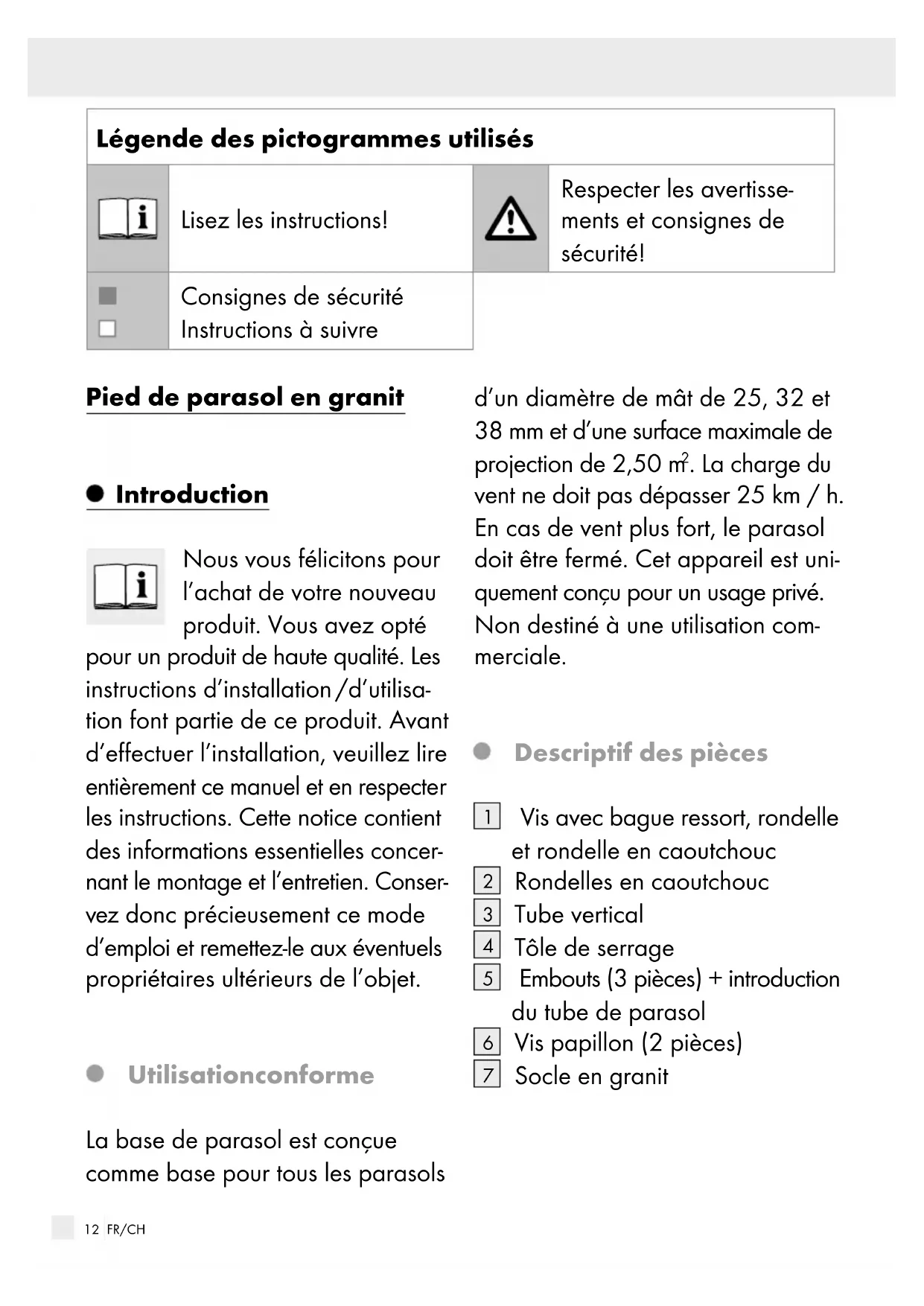

Légende des pictogrammes utilisés

Utilisation conforme...... Page 12

Descriptif des pièces...... Page 12

Caractéristiques techniques.... Page 13

Indications de sécurité...... page 13

Montage du socle.... Page 14

Utiliser les pièces d'insertion...... Page 15

Légende des pictogrammes utilisés
	Lisez les instructions!		Respecter les avertisse-ments et consignes de sécurité!
	Consignes de sécurité Instructions à suivre

- Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de haute qualité. Les instructions d'installation / d'utilisation font partie de ce produit. Avant d'effectuer l'installation, veuillez lire entièrement ce manuel et en respecter les instructions. Cette notice contient des informations essentielles concernant le montage et l'entretien. Conservez donc précieusement ce mode d'emploi et remettez-le aux éventuels propriétaires ultérieurs de l'objet.

Utilisation conforme

La base de parasol est conçue comme base pour tous les parasols

d'un diamètre de mât de 25, 32 et 38 mm et d'une surface maximale de projection de 2,50 m². La charge du vent ne doit pas dépasser 25 km/h. En cas de vent plus fort, le parasol doit être fermé. Cet appareil est uniquement conçu pour un usage privé. Non destiné à une utilisation commerciale.

Descriptif des pièces

1 Vis avec bague ressort, rondelle et rondelle en caoutchouc 2 Rondelles en caoutchouc 3 Tube vertical 4 Tôle de serrage 5 Embouts (3 pièces) + introduction du tube de parasol 6 Vis papillon (2 pièces) 7 Socle en granit

Réf. d'article :354883\_2004 (85897KASR/Q)

Hauteur du

socle en cm : 6,5

Hauteur du

tube de soutien

en cm: 30

Largeur en cm : 38

Longueur en cm : 38

Diamètres de

mât adéquats

en mm : 25, 32 + 38

Poids en kg : env. 25

Réf. d'article :354884\_2004 (85897KASR/Q)

Hauteur du

socle en cm : 9

Hauteur du

tube de soutien

en cm : 30

Diamètre en cm : 38

Géométrie du

mât dans la zone

de raccord : pour les tiges de mât rondes

Profondeur de

l'insertion du

mètre en cm : 200

Poids max. du

parasol en kg : 5

Remarque sur

l'excentricité max.

du parasol :

uniquement pour les parasols avec des mâts situés au milieu du parasol (ne convient pas aux parasols déportés)

Toutes les données sont des valeurs indicatives approximatives. Sous réserve de modifications techniques.

Indications de sécurité

Respecter les consignes de sécurité suivantes. Le fabricant décline toute responsabilité pour les dommages résultant du non-respect ou d'une utilisation non conforme et pour les blessures en résultant.

Sortez le socle pour parasol de son emballage et éliminez tous les matériaux composant cet emballage. Tenir tous les matériaux composant l'emballage hors de portée des enfants. Risque d'asphyxie en cas d'ingestion. Mettez l'emballage au rebut dans

Le respect de l'environnement. Vérifiez que le contenu de la livraison soit au complet et qu'il n'y ait pas de dommages sur le socle.

Cette base de parasol n'est pas conçue pour les enfants. Les enfants risquent de se coincer les doigts ou les pieds. - Ne laissez jamais la base de parasol sans surveillance - si le parasol tombe, cela peut conduire à de graves blessures. Notez que selon la force du vent et le diamètre du parasol, cette base de parasol peut être trop légère. ■ Veillez à ce que le parasol soit fermé dès qu'il y a du vent. - Observez impérativement les prescriptions de sécurité en vigueur dans le pays d'utilisation, en plus des présentes consignes de sécurité.

Montage

• Clé à douille 17
• 1 personne pour vous aider

Montage du socle

☐ Assurez-vous que le pied de parasol soit placé sur un sol dur, stable et horizontal / plat. Ne placez pas le pied de parasol sur un sol incliné. ☐ Lors de la mise en place du pied de parasol, veillez à ce que la surface soit dure / stable et horizontale / plate. □ Tenez la base 7 verticalement et la faire tenir par une 2ème personne. Dans le cas contraire, il y a un risque de blessure. □ Insérez la vis avec la rondelle élastique, la rondelle et le disque en caoutchouc 1 dans le socle par le bas. Respectez la position des rondelles (voir ill. A) ! □ Insérez le grand disque en caoutchouc 2 avec le trou central sur la vis saillante (voir ill. B). ☐ Tenez la vis 1 par le bas avec une clé à douille et placez le tube vertical 3 sur la vis par le haut 1 et vissez légèrement. □ Positionnez la rondelle en caoutchouc 2 sous le tube vertical 3. Fixez la vis 1 à l'aide d'une clé à pipe (voir ill. C).

Indication: La tôle de serrage 4 est prémontée pour protéger

le mât du parasol (voir fig. D). Prière de ne pas la retirer.

□ En cas de déplacement du pied de parasol avec un parasol monté, soulever uniquement au niveau de la base.

• Utiliser les pièces d'insertion

□ Utiliser les pièces d'insertion 5 selon la taille de votre mât de parasol. □ Insérer les pièces d'insertion nécessaires 5 dans le pied vertical 3. L'évidement de la pièce d'insertion respective est prévue pour laisser la place pour la tôle de serrage 4 (voir fig. E). ☐ Fixer le parasol. Bien serrer les vis papillon 6 (voir fig. F).

Stockage et entretien

Le socle en granit est sans entretien.

Enlevez les éventuelles salissures avec un peu de lessive chaude. Resserrez les vis si nécessaire. En cas de non utilisation, par ex. en hiver, nous vous recommandons d'entreposer le socle en granit au sec.

Démontez le socle en suivant l'ordre inverse des étapes décrites dans « montage du socle ».

Pièces en acier :

En cas de besoin, prière de traiter le tube en acier inoxidable avec un produit d'entretien pour chrome automobile ou pour acier inoxidable.

SunRain Handels GmbH Bahnhofstrasse 63 4910 Ried AUSTRIA

Veuillez conserver le ticket de caisse et la référence de l'article (par ex. IAN 123456_7890) à titre de preuves d'achat pour toute demande.

Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales. À la fin de sa durée de vie, débarrassez-vous de ce produit de la même façon que vos déchets courants.
