MANUALE UTENTE IAN 354884 FLORABEST

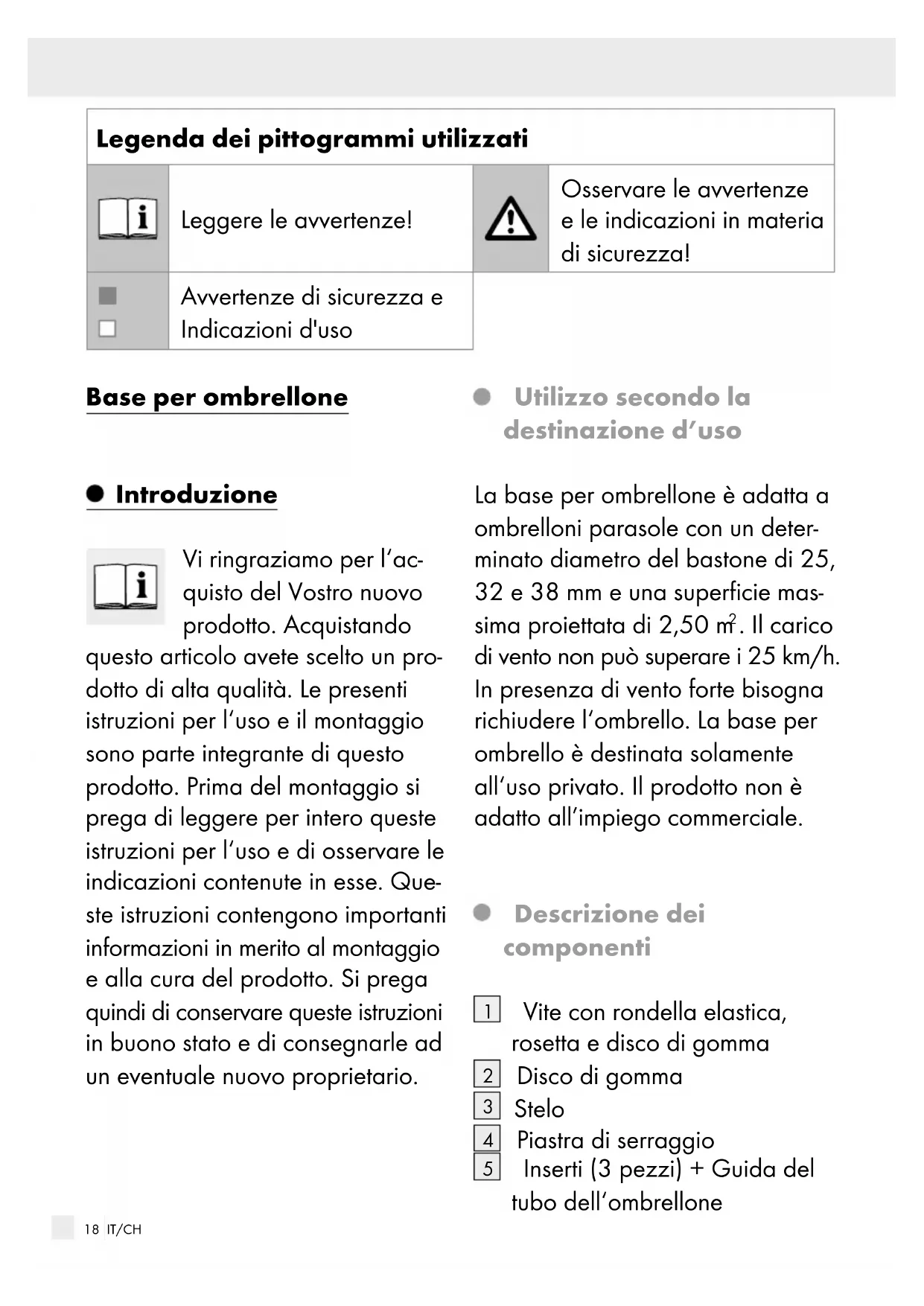

rebut dans les déchetteries locales. À la fin de sa durée de vie, débar- rassez-vous de ce produit de la même façon que vos déchets courants.17 IT/CH Legenda dei pittogrammi utilizzati ...............................Pagina 18 Introduzione ............................................................................ Pagina 18 Utilizzo secondo la destinazione d’uso ...................................Pagina 18 Descrizione dei componenti .....................................................Pagina 18 Dati tecnici .................................................................................Pagina 19 Indicazioni per la sicurezza ..............................................Pagina 19 Montaggio ................................................................................Pagina 20 Montare la base ........................................................................Pagina 20 Utilizzare gli inserti .................................................................... Pagina 21 Conservazione e manutenzione .....................................Pagina 21 Assistenza .................................................................................Pagina 21 Smaltimento ............................................................................Pagina 2218 IT/CH Legenda dei pittogrammi utilizzati Leggere le avvertenze! Osservare le avvertenze e le indicazioni in materia di sicurezza! Avvertenze di sicurezza e Indicazioni d'uso Base per ombrellone Introduzione Vi ringraziamo per l‘ac- quisto del Vostro nuovo prodotto. Acquistando questo articolo avete scelto un pro- dotto di alta qualità. Le presenti istruzioni per l‘uso e il montaggio sono parte integrante di questo prodotto. Prima del montaggio si prega di leggere per intero queste istruzioni per l‘uso e di osservare le indicazioni contenute in esse. Que- ste istruzioni contengono importanti informazioni in merito al montaggio e alla cura del prodotto. Si prega quindi di conservare queste istruzioni in buono stato e di consegnarle ad un eventuale nuovo proprietario. Utilizzo secondo la destinazione d’uso La base per ombrellone è adatta a ombrelloni parasole con un deter- minato diametro del bastone di 25, 32 e 38 mm e una superficie mas- sima proiettata di 2,50 m

. Il carico di vento non può superare i 25 km/h. In presenza di vento forte bisogna richiudere l‘ombrello. La base per ombrello è destinata solamente all‘uso privato. Il prodotto non è adatto all’impiego commerciale. Descrizione dei componenti

Vite con rondella elastica, rosetta e disco di gomma

Piastra di serraggio

Vite ad alette (2 pezzi)

Base di granito Dati tecnici Articolo n°: 354883_2004 (85897KASR/Q) Altezza della base in cm: 6,5 Altezza dello stelo in cm: 30 Larghezza in cm: 38 Lunghezza in cm: 38 Diametro bastone utilizzabile in mm: 25, 32 + 38 Peso in kg: ca. 25 Articolo n°: 354884_2004 (85897KASR/Q) Altezza della base in cm: 9 Altezza dello stelo in cm: 30 Diametro in cm: 38 Diametro bastone utilizzabile in mm: 25, 32 + 38 Peso in kg: ca. 25 Geometria dell’asta nell’area di collegamento: per bastoni per ombrello rotondi Profondità di inserimento asta in mm: 200 Peso max. dell’ombrello in kg: 5 Indicazioni sull’eccentricità massima dell’ombrello: solo per ombrelli con aste situate a metà dell’ombrel- lone (non adatto a ombrelloni a braccio libero) Tutti i dati sono approssimati. Ci riserviamo il diritto di apportare modifiche di carattere tecnico. Indicazioni per la sicurezza Si prega di osservare le indicazioni di sicurezza. Il produttore non ri- sponde per danni dovuti all‘inos- servanza di queste istruzioni.20 Estrarre la base per ombrello dalla confezione e rimuovere per intero il materiale di imballaggio. Tenere il materiale di imballaggio lontano dalla portata dei bam- bini. In caso di ingerimento, sus- siste un pericolo di soffocamento. Smaltire la confezione in modo ecosostenibile. Verificare che la fornitura sia completa e che la base per ombrellone non pre- senti danni. La base per ombrello non è un giocattolo per bambini. I bambini potrebbero schiacciarsi dita e piedi. Non lasciare mai la base per ombrello incustodita. L‘ombrello potrebbe cadere e ferire qualcuno. Valutate che questa base, in base alla forza del vento e al diametro dell‘ombrello, potrebbe essere troppo leggera. Preoccupatevi di chiudere l‘om- brello in caso di vento. Osservare le disposizioni nazionali vigenti nel vostro paese in ag- giunta a quelle specificate nel presente manuale. Montaggio Servono: – Chiave a spina da 17 – 1 persona che vi aiuti Montare la base Assicurarsi di collocare corretta- mente la base per ombrellone su una superficie dura / solida e orizzontale / piana. Non collo- care la base per ombrellone su una superficie inclinata. Durante la collocazione della base per ombrellone, assicurarsi che la superficie sia dura / solida e orizzontale / piana. Posizionare la base

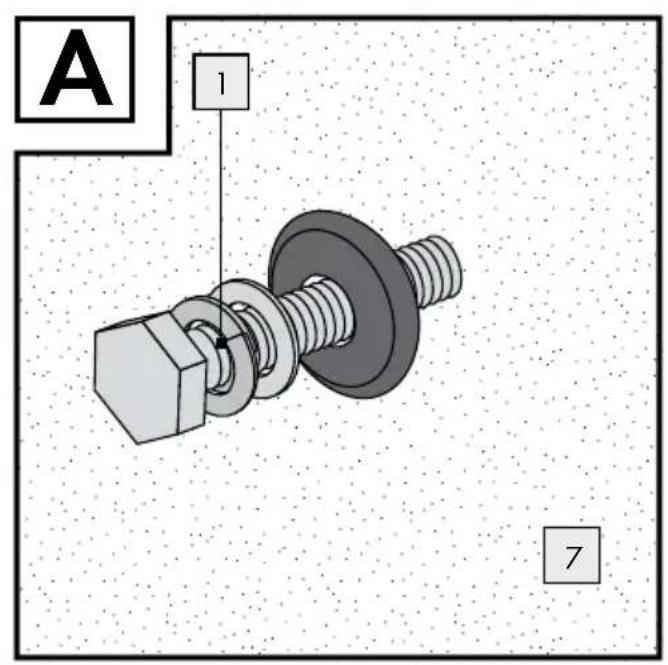

vertical- mente e farla mantenere ad una seconda persona. Altrimenti sussiste un pericolo di ferimento. Inserire la vite dal basso nella base con la rondella elastica, la rondella e il disco di gomma

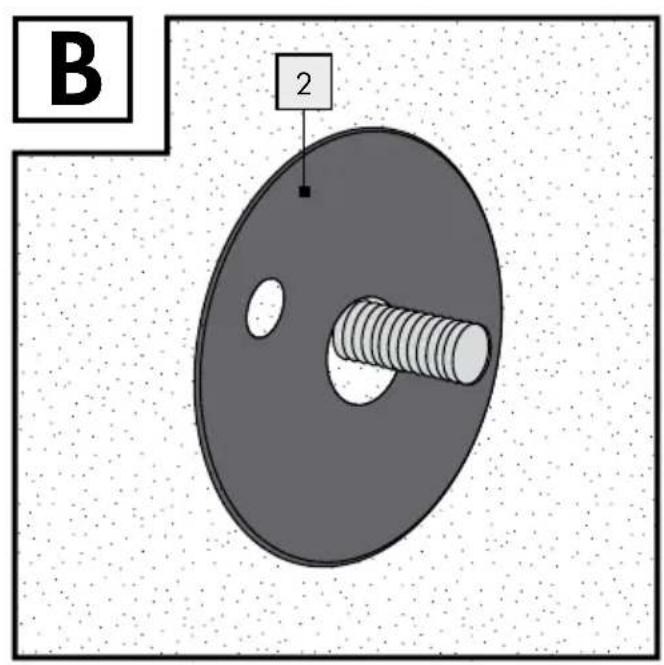

Prestare attenzione alla posi- zione delle rondelle (vedi fig. A)! Inserire il disco di gomma grande

con il foro intermedio sulla vite che sporge in alto (vedi fig. B). Tenere ferma la vite

dal basso con una chiave a spina e IT/CH21 IT/CH inserire dall’alto sulla vite

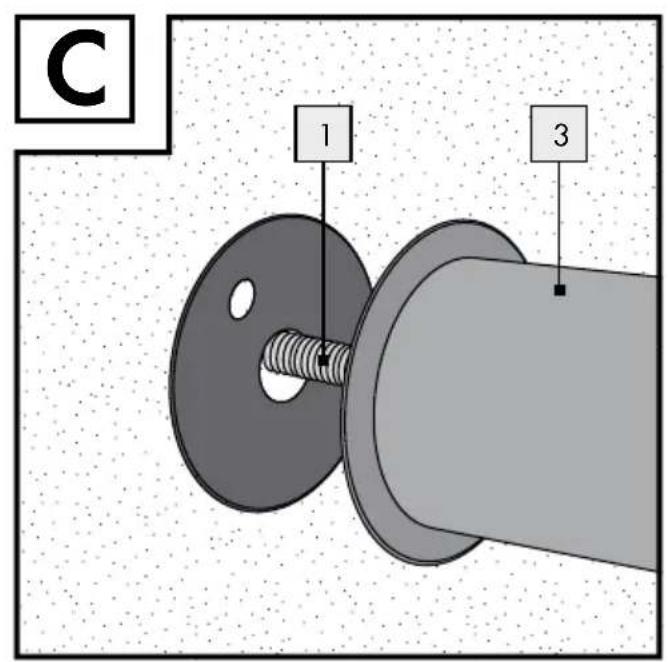

e avvitare leggermente. Sistemare il disco di gomma

sotto il tubo di sostegno

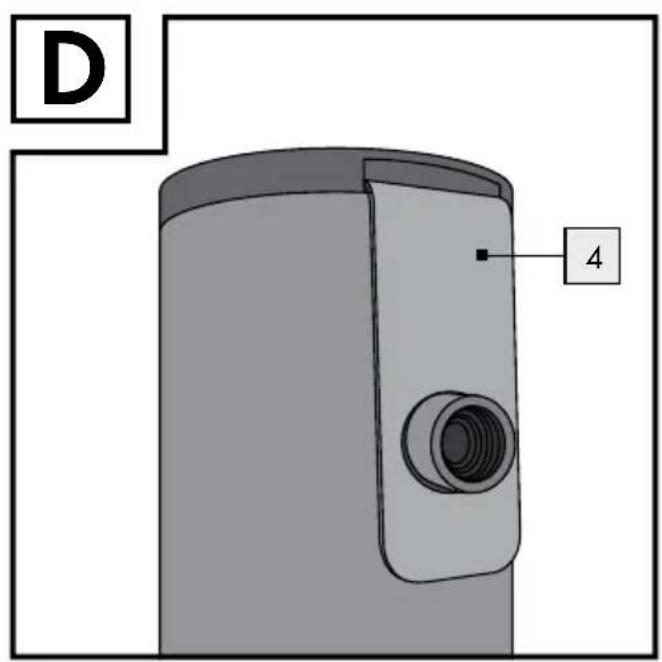

con la chiave a spina (vedi fig. C). Nota: La piastra di bloccaggio

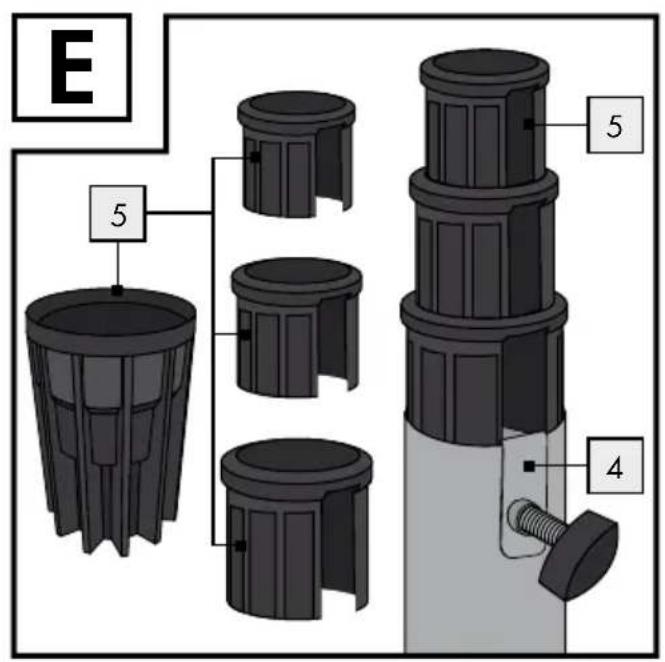

serve a proteggere l‘asta dell‘ombrello montata in precedenza (vedi fig. D). Non rimuovere. Per spostare la base per ombrel- lone con l‘ombrellone inserito, sollevare esclusivamente dalla base. Utilizzare gli inserti Utilizzare gli inserti

a seconda della grandezza del bastone dell‘ombrello. Inserire gli inserti

necessari nel tubo di sostegno

. L‘in- cavo del relativo inserto proget- tato per lasciare spazio per la piastra di fissaggio

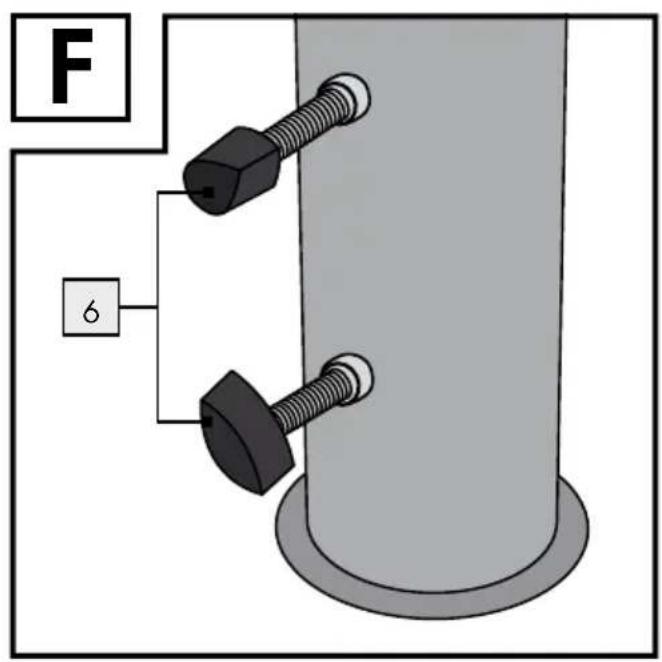

con deci- sione (vedi figura F). Conservazione e manutenzione La base in granito non necessita di manutenzione. Rimuovere lo sporco eventuale con un po, d‘acqua tiepida e sapone. Se necessario riavvitare le viti. Conservare la base in granito, ad esempio in inverno, all‘asciutto. Per stoccare il prodotto salvando spazio, smontare la base in or- dine inverso come descritto alla voce “Montaggio base”. Parti in acciaio inox: Trattare il tubo in acciaio inox con un pulitore per cromature o una lozione per acciaio inox. Assistenza SunRain Handels GmbH Bahnhofstrasse 63 4910 Ried AUSTRIA [e-mail]22 IT/CH IAN 354883_2004 Base per ombrellone quadrata IAN 354884_2004 Base per ombrellone rotonda Per tutte le richieste si prega di conservare lo scontrino ed il codice dell‘ articolo (p.e. IAN 123456_7890) a prova dell‘avve- nuto acquisto. Smaltimento L’imballaggio è composto da mate- riali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo. Smaltire il prodotto se- condo la sua durata di vita con i ri- fiuti domestici.SunRain Handels GmbH Bahnhofstrasse 63 4910 Ried AUSTRIA
