GEBRUIKSAANWIJZING IAN 107580 POWERFIX

Bedienings- en veiligheidsinstrumenties

DE AT

DIGlitalerMesssCHleber

Doelmatig gebruik... .50

Omvang van de levering. .50

Onderdelenbeschrijving... .50

Technische gegevens.. .Pagina 50

Veiligheidsinstructies.. 51

Veiligheidsaanwijzingen met betrekking tot de batterijen.. .52

Voor de ingebruikname

Batterijplaatsen/vervangen.. .Pagina 53

Schuifmaat voorbereiden.. 53

Ingebruikname

Schuifmaat gebruiken .....Pagina 53

Toepassingsvoorbeeld.. ..Pagina 54

Fouten herstellen.. .55

Onderhoud en schoonmaken... .56

Verwijdering.. 56

Garantie.. 57

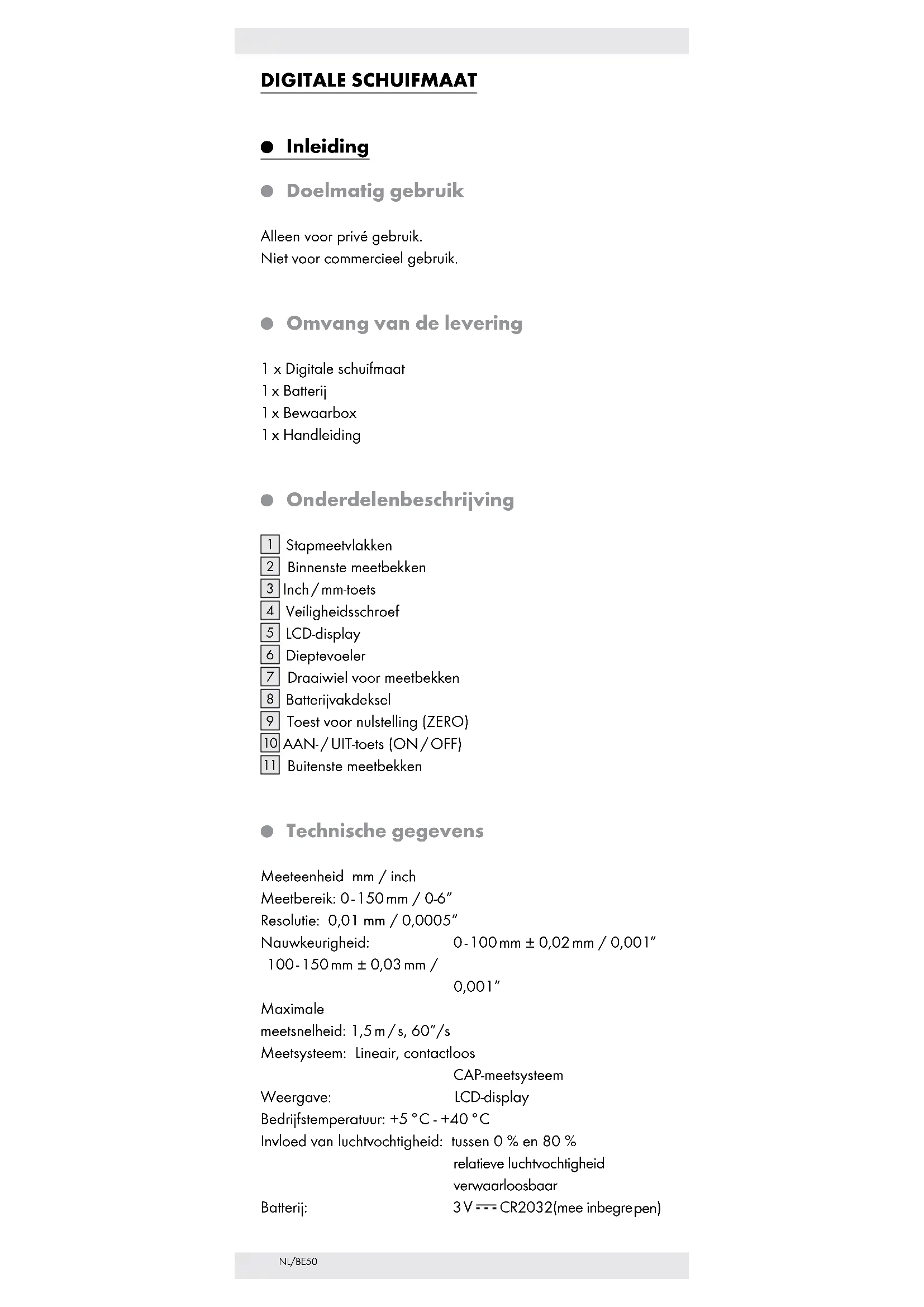

Inleiding

Doelmatig gebruik

Alleen voor privé gebruik.

Niet voor commercieel gebruik.

- Omvang van de levering

1 x Digitale schuifmaat
1xBatterij
1xBewaarbox
1xHandleiding

- Onderdelenbeschrijving

1 Stapmeetvlakken
2 Binnense meeltbekken
3Inch/mm-toets
4 Veiligheidsschroef
5 LCD-display
Dieptevoeler
7 Draciwiel voor meetbekken
8 Batterijyakdeksel
9 Toest voor nulstelling (ZERO)
10 AAN-/UITfoets (ON/OFF)
11 Buitenste meetbekken

Technische gegevens

Meeteenheid mm / inch

Meetbereik: 0 - 150mm / 0 - 6^

Resolutie: 0,01mm / 0,0005^

Nauwkeurigheid: 0 - 100mm± 0,02mm / 0,001^

100-150mm±0,03mm/

0,001"

Maximale

meetsnelheid: 1,5m / s,60^ / s

Meetsystem: Lineair, contactloos

CAP-meetsystem

Weergave:

LCD-display

Bedriifstemperatuur: +5^ + 40^

Invloed van luchtvochtigheid: tussen 0 % en 80 %

relatieve luchtvochtigheid

verwaarloosbaar

Batterij: 3V---CR2032(mee inbegrepen)

Veiligheidsinstructies

VOOR GEBRUK ALSTUBLIEFT DE
HANDLEIDING LEZEN!
HANDLEIDING ALSTUBLIEFT
ZORGVULDIG BEWAREN!

ATTENTIE!

VERWONDINGSGEVAAR!

HET PRODUCT DIENT NIET IN DE HANDEN VAN KINDEREN TE KOMEN. DIT PRODUCT IS GEEN SPEELGOED! Dlt

product dient nicht door kinderen zonder toezicht gebruikt te worden.

LEVENS-EN

VERWONDINGSGEVAAR VOOR PEUTERS EN KINDEREN! Laat

kinderen nooit zonder toezicht bij het verpakkingsmaterialial.

Er bestaat verstikkingsgevaar door verpakkingsmaterialial. Kinderen onderschatten vaak deze gezaren. Houd kinderen buiten het bereik van dit product.
LEVENSGEVAAR! Batterijen kuren ingeslikt worden, dit kan levensgevaarlijk zijn. Neem direct contact met een arts op, als een batterij ingeslikt is.
Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en/of kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeijeende gesaren begrijpen. Kinderen mogen nicht met het apparaat spelen. Reiniging en gebruikersonderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.
Stel het product nooit bloot aan hoge temperaturen en vocht, aangezien het product anders beschadigd kan worden.
Zet de schuifmaat nicht onder stroom. Anders kan de chip in de schuifmaat beschadigd worden.
Houd de schuifmaat schoon en droog.

Veiligheidsaanwijzingen met betrekking tot de batterijen

ATTENTIE!

EXPLOSIEGEVAAR! Laad de batterijen nooit op!

Batterijen mogen nicht kortgesloten worden. Oververhitting, brandevaar of explodingieren können de gevolgen zich.
Verwijder een lege batterij direct uit het product. Er bestaat verhoogd lekgevaar!
Houd de batterijuit de buurt van kinderen,werp de batterijniet in het vuur, sluit de batterijniet kort en open de batterijniet.
Let op de juiste polariteit (+en - )
Gebruik uitsluitend het aangegeven type batterij.
Bij Niet-inachtneming van de aanwijzingen kan de batterij over de drempelspanning verder ontladen worden. Er bestaat dan gevaar oplekken. Indien de batterij in het apparaat uitgelopen is, haalt U deze direct eruit om schade aan het apparaat te voorkomen!
Beschemende handschoenen dragen! Uitgelopen of beschadigde batterijen kuren bij contact met de hu bijtende wonden veroorzaken; Draag waarom in dit geval beslist geschikte beschemende handschoenen.
Vermijd contact met de huid, ogen en slijmvliezen. In geval van contact met batterijzuur de betroffen plek met rijkelijk water afspoelen en / of raadpleeg een arts!

WAARSCHUWING! Schakel het product UIT voordat U de batterij inzet (LCDdisplay 5 isuit).

Haal de batterij uit het apparaat als U\ deze langere tijd nicht gebruikt.
Sluit de polen in geen geval kort.

Voor de ingebruikname

- Batterijplaatsen/vervangen

Aanwijzing: Knipperende cijfers duiden op een ontlagen / lege batterij.

Aanwijzing: Tijdens het wisselen van de batterij hunnen storingen op het LCD-display 5 optreden. Haal de batterij eruit enplaats deze na meer als 30 seconden waar in het apparaat.

Schuif het deksel van het batterijyak 8 open (zie afb.B).
Haal de oude batterij eruit.
Plaats de neue batterij in het batterijvak en let op de polariteit (+ en -). Let erop dat de pluspool waar buiten wijst.
Schuif het deksel van het batterijvak 8 weerdicht (zie afb. B).

Schuifmaat voorbereiden

Schroef de veiligheidsschroef los 4 zodate U de schuifmaat kunt bewegen.
Maak alle meetvlaktes en de schuifmaatlijst met een droog katoenen doek schoon. Anders kan het gebeuren dat bijvoorbeeld door de luchtvochtigheid, foutieve meetresulaten optreden.
- Controller alle toetsen, schakelaars en het LCD-display op feilloze reacties.

Ingebruikname

Schuifmaat gebruiken

Schroef de veiligheidsschroef los 4 door deze gegen de klok in te draçien.
Schuif de buitenste mesbekken 11/binnenste mesbekken 2 bij elkaar.
Schakel het LCD-display 5 in door de AAN- / UIT-toets10 in te drukken.
Druk op de inch / mm-toets 3 om de gewenste meeteenheid (inch of mm) te bepalen. Op het LC-display 5 verschijnt 'mm' of 'inch'.
Druk nu de toest voor de nulstelling (ZERO) om het LCD-display terug op nu tezetten.

Voorwerp van buiten meten:

Schuif de buitenste mesbekken 11uit elkaar door het draaiwiel 7tegen de klok inaar buten te draaien.Zet de buitenste mesbekken 11tegen het te meten voorwerp.
Draai het draaiwiel met de klok mee maar binnen.

Schuif de buitenste mesbekken [1] zo ver maar elkaar toe tot het te meten voorwerp aan beiden kanten gereakt worden. Let erop dat het te meten voorwerp Niet door te veel druk beschadigd worden.

Voorwerp van binnen meten:

Zet de binnenste mesbekken 2 van binnen gegen het te meten voorwerp aan.
Draai het draaiwiel 7 gegen de klok inaar buiten. Schuif de binnenste mesbekken 2 zo ver uitelkaar totdat het te meten voorwerp aan beiden binnenste kanten geraakt worden. Let erop dat het te meten voorwerp Niet door te veel druk beschadigd worden.

Diepte van een voorwerp meten:

Schuif de dieptevoeler 6uit de schuifmaat.
Zet de dieptevoeler 6 aan het te metenden voorwerp, tot\ deze het oppervakte raakt (b.v. binnen een gat).
Schuif het lichaam van de schuifmaat maar beneden tot U een waterrstand voelt.
Let erop dat U de dieptevoeler of het te meten voorwerp Niet door te veel druk beschadigt.
Het LCD-display 5 geef nu de maat can.
Schuif na het meten de buitenste meetbekken 11 /binnenste mesbekken 2 weer bij elkaar doordat U het draaiwieI met de klok mee maar binnen draaait.
Schakel het LCD-display 5 weer UIT door de AAN-/ UIT-toets 10 te drukken.

Aanwijzing: Na ong. 3 minuten schakelt het LCD-display zich ⑤ automatisch UIT.

Draai de veiligheidsschroef 4 weer vast door deze met de klok mee te dra僞en, totdat U een watstand voelt.

Toepassingsvoorbeeld

Aanwijizing: Om te meten volg alkijd de aanwijzingen op die in het hoofdstuk „schuifmaat gebruiken" staan.

Vergelijking tussen stekker en gat (zie afb. C):

Meet eerst de afmeting van de stekker.
Noteer indien nodig de meetwacarde.
Meet daarna de afmeting van het gat.

Afwijkingen van een referentieafmeting (zie afb. D):

Meet de afmetingen van een referentievoorwerp (hier A).
Laat de meetbekken 2/11 in deze positie en druk op de toets voor de nulstelling (ZERO) 9.
Meet aansluitend de afmetingen van het tweeede voorwerp. Het LCD-display 5 toont nu de afwijking van de afmetingen van het tweeede voorwerp tegenover de afmetingen van het referentievoorwerp (A).

Meten van de dikte van een bodem van een voorwerp (zie afb. E):

Meet erst de diepte van het voorwerp.
Laat de dieptevoeler 6 in deze positie en druk op de toets voor de nulstelling (ZERO) 9.
Meet nu de afmetingen van het gehele voorwerp. Het LCDdisplay 5 geeft nu de dikte van de bodem van het voorwerp aan.

Meten van de afstandCUSNTwee identieke gaten (zie afb.F).

Meet in eerste instantie de afmetingen van een van de beide identieke gaten.
Laat de meetbekken 2/11 in deze positie en druk op de toets voor de nulstelling (ZERO) 9.
Meet daarna de gehele afmeting. Het LCD-display 5 geeft nu de afmetingen van de gemiddelde afstand aan.

Eigenschappen van de metrische-ISO-schroefdraden:

Het apparatus bevat gevoelige elektronische componenten.

Vandaar is het mogelijk dat het door radiografische apparaten die zich in de directe omgeving bevinden gestoord worden. Indien fouitieve meldingen op het display verzchijnen,client Udezettoestellen uit de buurt van het apparaat te verwijderen.

Elektrostatische ontladingen können tot storingen in het functioneren leiden.

Verwijder bij dit soort van functiestoringen voor korteijd de batterij enplaats dieze daarna opnieuw in het apparaat.

Fout	Oorzaak Oplossing
Vijf posities sprin-gen gegelijk eenkeer per seconde om.	De voltage van de batterij ligt be-neden 2,75 V.	Wissel de batterij zo-als beschreiben in hethoofdstuk „Batterijplaatsen/vervangen".
Het LCD-display 5 telt nicht ver- der.	Foutieve schake- ling.	Batterij uit het appa- raat halen en na 30 seconden waar terugplaatsen.
Geen weergave op het LCD-dis- play 5.	1. LCD-display isuitgeschakeld.2. Batterij heeft geen juist con- tact of is ver- keerd om ge- plaatst.3. De voltage van de batterij ligt beneden 2,4 V.	1. Schakel het LCD-dis- play aan door op de AAN-/UIT-knop 10 te drukken.2. Haal de batterij er- uit enplaats deze volgens de poling en het hoofdstuk „Batterij plaatsen/verbangen" zo, dat zich alle contacten rakt.3. Vervang de batterij volgens het hoofd-stuk „Batterij plaat- sen/verbangen".

- Onderhoud en schoonmaken

Maak de schuifmaat voor en na ieder gebruik schoon.
Dompel de schuifmaat Niet in het water. Vloeistof kan de schuifmaat beschadigen.
Gebruik voor de reiniging van de behuizing een droge doek en in geen geval benzine, oplosmiddelen of schoonmaakmiddelen.
Schakel het LCD-display altiid uit als de schuifmaat Niet gebruikt worden. Op deze manier verlengt U de levensduur van de batterij.
Zet de schuifmaat Niet onder stroom en houdt deze uit de buurt van elektrische stiften. Anders kan de chip in de schuifmaat beschadigd worden.

Verwijdering

De verpakking bestaatuit milieuvriendelijke materialen die U in deplaatselijke recyclecontainers kunt deponeren.

Informatie over de möglichkheden om het uitgediendearticel na gebruik af te voeren, verstrekt uw gemeentelijkke overheid.

Gooi het produit als U het Niet meer gebrukt met het oog op milieu-bescherming Niet bij het huisvuil, maar verwijder het deskundig. Over afgitheplaatsen en hun openingsstijden kut U zich bij uw aangewezen instantie informeren.

Defecte of verbruike batterijen要去en volgens de richtlij 2006/66/EC worden gerecycled. Geef batterijen en/of het apparaat af bij de waarvoor bestemde verzamelstations.

Milieuschade door verkeerde afvoer van batterijen!

Batterijenmonary.
Ze kuren gifting zwaar metaal bevatten en moeten worden behandeld als gevaarlijk afval. De chemische symbolen van de zware metalen zich als volgt: Cd = cadmium, Hg = kwiksilver, Pb = lood. Geef verbruike batterijen waarom af bij een gemeentelijk inzamelpunt.

Garantie

Het apparaat worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijk rechten worden door once hierna vermelde garantie Niet beperkt. U ontvangt op dit apparaat 3aar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen drieJAar na de aankoopdatum van dit producten material- of productiefout optreedt, dan wordt het productdoor ons -aar onze keuze - Gratis voor u gerepareerd ofervangen.Deze garantie komt te verrallen als het productbeschadigd worden,iet correct gebrukt of onderhoden worden. De garantie geldt voor material- en productiefouten.Deze garantie is Niet van toepassing op productonderdelen, dieonderhevig aan normale slijtage en hierdoor als aanslijtage onderhevige onderdelen gelden (bijv.batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv.schakelaars, accu's of dergelijke onderdelen, die gemaakt zichnan glas.
