BRUKSANVISNING IAN 107580 POWERFIX

Bruksanvising och sakerhetsanvisiningar

DK

DIGItabsKyDelære

Ändamälsenig användning. Sidan 23

Leveransomfang. .Sidan 23

Beskrivning av delarna .Sidan 23

Tekniska data. .Sidan 23

Sakerhetsinformation Siden 24

Sakerhetsinformation betraffande batterier..Sidan 25

Färe idrifttagandet

Lagga i/Byta ut batteriet. .Sidan 25

Forberedning av skjutmattet .Sidan 26

Idrifttagande

Skjutmattets anvandning. .Sidan 26

Anvandningsexempel. Sidan 27

Att atgarda fel. .Sidan 28

Underhäll och rengöring. Sidan 29

Avfallshantering. Sidan 29

Garanti. Sidan 30

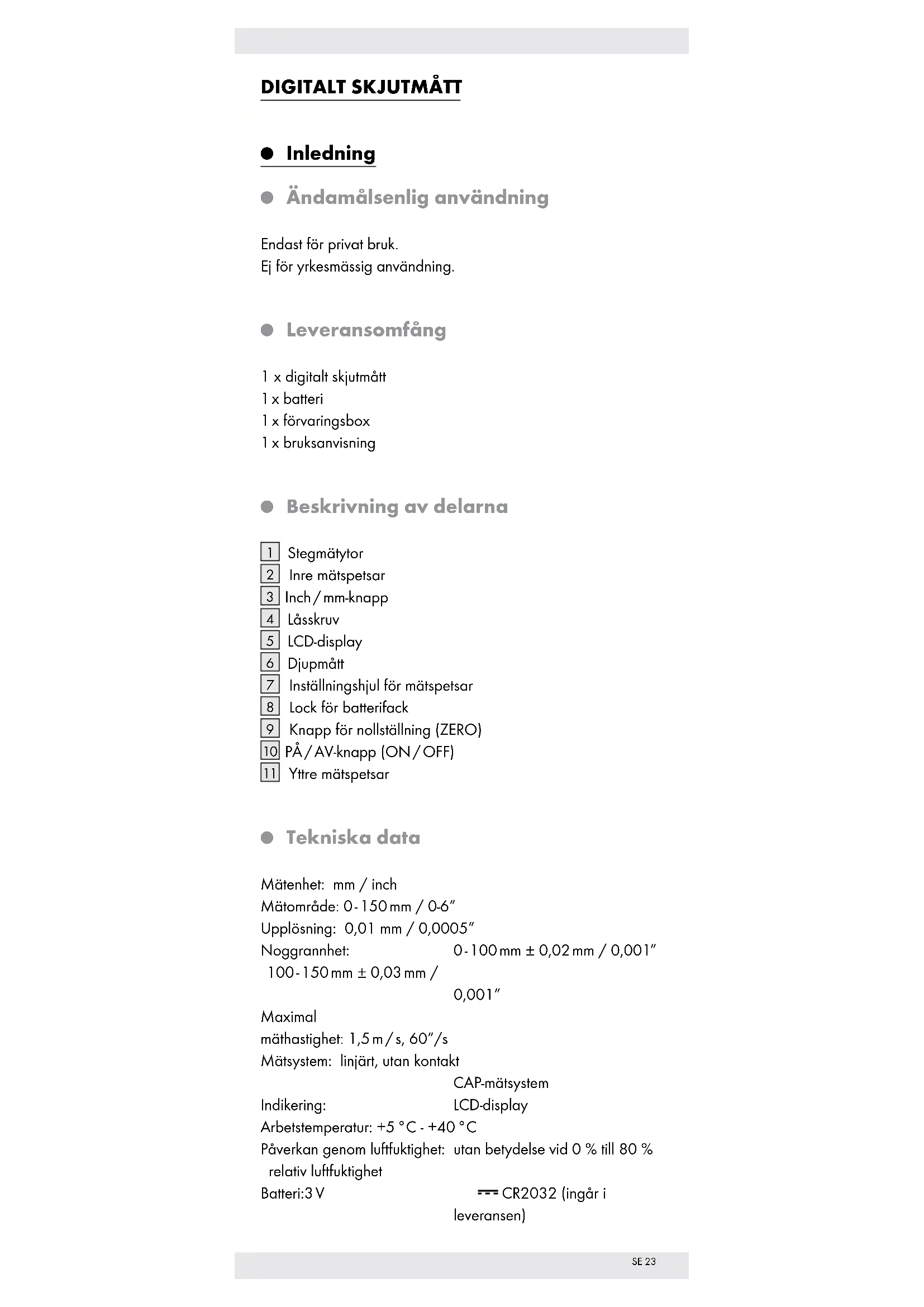

Inledning

- Ändamålsenlig användning

Beskrivning av delarna

1 Stegmätylor
2 Inre matspetsar
3Inch/mm-knapp
4 Lasskruv
5 LCD-display
6 Djupmatt
7 Installningsjul for matspetsar
8 | Lock for batterifack
Knapp for nollstalling (ZERO)
10 PÁ/AV-knapp (ON/OFF)
11 Yttre matspetsar

Tekniska data

Mätenhet: mm / inch

Mätområde: 0-150 mm / 0-6"

Upplosning: 0,01 mm / 0,0005"

Noggrannhet: 0 - 100mm± 0,02mm / 0,001^

100-150mm±0,03mm/ 0,001"

Maximal

mathastighet: 1,5m / s,60^ / s

Matsystem: linjärt, utan kontakt

CAP-matsystem

Indikering: LCD-display

Arbettemperatur: +5^ + 40^

Pavkeran genom luftfuktiget: utan betydelse vid 0 % till 80 % relativ luftfuktiget

Batteri:3V

CR2032 (ingar i

[leveransen]

Sakerhetsinformation

LAS BRUKSANVISNINGEN FORE ANVANDNING! FÖRVARA BRUKSANVISNINGEN NOGAI!

WARNING! RISK FÖR PERSONSKADOR!

LEKSAK! Denna produit bör ej
anvandas av barn atan uppsikt av vuxen person.

LIVSFARA OCH RISK FOR OLYCKSFALL FÖR SMÄBARN OCH BARN! Lämna aldrig barn ensamma med Förpackningsmaterial etutan uppsikt av vuxen person.

■ Risk För kvävning genom Förpackningsmaterial. Barn underskattar ofter riskerna. Håll alltid barn borta.Freeprodukten.
LIVSFARAI! Batterierna kan sväljas, vilket kan vara livsfarligt. Kontakta omdelbart lækare om nagon råkar svälja ett batteri.
Denna apparat kan användas av barn fran och med 8 ar somt av personer med nedsatt fysisk, motorisk eller mental fornåga aller med bristande erfarenhet och kunskap, om de hälls under uppsikt aller instruerats om en saker användning av apparaten och om de Förstätt der risker som användningen kan medfora. Barn fär inte leka med apparaten. Rengöring och unterhäll fär inte utföras av barn utan uppsikt av vuxen person.
Utsatt aldrig Produkten for hoga temperaturer och fukt,produkten kan bliskadad.
Utsatt ej skjutmåttet for spanning. Chippet som befinner sig i skjutmåttet kan komma till skada.
Häll alltid skjutmättet rent och torrt. Vätska kan skada skjutmättet.

Batterier fär ej kortslutas. Risk for overhettning och brand. Batterierna kan spricka.
Ta bort forbrukade batterier ur produiten omedelbart. Risk for att batterierna rinner ut!
Håll batterier öatkom Liga frän barn, kasta ej in dem i eld, kortslut dem ej och ta inte sönder dem.
Beakta ratt polaritet (+ och -).
Anvand endast den angivna batteritypen.
I annat fall kan batteriet urladdas utover dess slutspanning. Risk for att batteriet rinner ut. Skulle batteriet i din produit ranna ut, maste det avlagsnas omedelbart for att skador pa produits ske kunna undvikas!
Bär skyddshandskar! Skadade batterier aller batterier som runnit ut kan frata påHUDen,bar dafor alltid lampliga skyddshandskar.
Undvik kontakt med hud, ögon och slemhinnor. Om dukommen i beröring med batterisyra, spola det berörda stället med rikligt med vatten och / eller uppsök en låkare!

A OPOzORILO! Stang AV Produkten, innan du satter i batteriet (LCD-displayen 5 ar slackt).

Ta bort batteriet om du inte tänker använda apparaten en langre tid.
Kortslut aldrig anslutningsspolen.

Färe idrifttagandet

Lagga i / Byta ut batteriet

OBS! Blinkande siffror ar att tecken pa att batteriet ar urladdat/tomt.

OBS! När man byter batteriet kan det hända att störningar uppstår på 5 LCD-displayen. Ta bort batteriet och sätt i det

igen after mer an 30 sekunder.

Stangbatterifacketslock 8igen(sebildB).
Ta bort det gamla batteriet.
Lagg i ett nytt batteri i batterifacket. Beakta polariteten (+ och-). Se till att pluspolen visar utat.
Stangbatterifacketslock8igen(sebildB).

Förberedning av skjutmättet

Lossa lasskruven 4 sa att du kan rora pa skjutmattet.
Rengor alla matytor och skjutmattet med en torr bomullstrasa. I annat fall kan till exempl luftfuktigheten fororsako felaktiga matresultat.
Kontrollera att knappar, brytare och LCD-display 5 reagerar felfritt.

Idrifttagande

Skjutmattets användning

Lossa lasskruven 4, genom att vrida den motsols.
Forihop de yttre matspetsarna 1/ inre 2 matspetsarna.
Satt pà LCD-displayen genom 5 att trycka pà 10 PÁ/ AV-knappen.
Tryck inch/mm-knappen 3 for att bestämma matenhet (inch aller mm) som du vill anvanda. "mm" aller "inch" visas i LCD-displayen 5.
Tryck på nollställningsknappen (ZERO) 9, für att äterställa LCD-displayen 5 till noll.

Att mata ett foremål utvändigt:

For isar de ytre matspetsarna 11 genom att vrida installningsjulet 7 motols utat. Placera de yttre matspetsarna 11 mot det foremal som ska matas.
Vrid inställningsjulet medsols inåt. För ihop de yttre mætspetsarna 11 sá langt, sá att de pà báda sidor rör vid det foremål som ská matas. Se till att inte skada det foremål du vill mata genom for stort tryck.

Att mata ett foremål invändigt:

Placera de inre matspetsarna 2 mot insidan av det foremål som ska matas.
Vrid inställningsjulet 7 motsols utåt. För isär de inre mätspetsarna 2 sä langt, sä att de på báda sidor invändigt rör vid foremålet. Se till att inte skada det foremål du vill mata genom for stort tryck.

Att mata att foremals djup:

att det rör vid dess yta (till exempl inuti ett hål).

Fornedsjalva skjutmattet,tills du kannerett motstand.
Se till att inte skada djupmattet 6 ellertforemal som skamatas genom for stortryck.
LCD-displayen 5 visar nu matten.
Efter ulford matning for du ater ihop de yttre / inre11 matspetsarna, 2 genom att vrida installningsjulet medsols inat.
Stäng av LCD-displayen igen 5 genom att trycka pa PÄ/AV-knappen 10.

OBS! After ca 3 minuter stängs LCD-displayen 5 av automatiskt.

Dra at lasskrven 4igen, genom att vrida den medsols tills du kanner ett motstand.

Användningsexempel

OBS! Folj vid matning alltid anvisingarna i ovanstænde kapitel om skjutmattets användning.

Jämförelse mellan propp och häl (se bild C):

Mät Först proppen
Notera mätresultatet vid behov.
Mät därefter hälet.

Avvikelser hos referensstorlekar (se bild D):

Mätettreferensföremäl (härA).
Lät matspetsarna vara kvar i detta 2/11 lage och tryck knappen for nollställning (ZERO) 9.
Mät därefter det andra foremålet. LCD-displayen 5 visan nu avvikelsen mellan det andra foremålet och referensforemålet (A).

Att mata tjockleken pa ett foremals botten (se bild E):

Mät Först foremalets djup.
Låt djupmättet vara kvar i detta 6 lage och tryck knappen for nollställning (ZERO) 9.
Mät nu hela foremalet. LCD-displayen 5 visar nu tjockleken på foremalets botten.

Mata avstandet mellan två identiska hal (se bild F):

Mät Först ett av de lika stora hälén.
Lät matspetsarna vara kvar i detta 2/11 lage och tryck knappen for nollställning (ZERO) 9.
Mät sedan det komplettä ytre avständet. LCD-displayen 5 visar nu mättet på det genomsnittliga avständet.

Specification: metriska-ISO-gangor:

Nominell diameter: [mm]	Lutning: \( \left\lbrack {\mathrm{{mm}}}^{-1}\right\rbrack \)	Kärndiameter: [mm]	Borrdiameter: [mm]
30,52,462,5
40,73,243,3
50,84,134,2
614,925
81,256,656,8
101,58,388,5
121,7510,1110,2
16213,8414
202,517,2917,5

Att atgärda fel

Apparaten innehälter känsliga elektroniskakomponenter.Det kan dārfor forekomma att störningar uppträder på grund av tradlosa elektroniska apparater i omedelbar narhet. Om felmeddelanden visas på displayen, maste dessa apparater flyttas bort franskiutmattets narraste omgivning.

Elektrostatika urladdninger kan leda till Funktionstörninger.

• Om Funktionstörningar avenna typ upptrader, ta bort batteriet och satt i detigen afterett tag.

Fel Orsak Åtgård
Per sekund slår fem siffror om samtidigt.	Batteriets span- ning underskrider 2,75V.	Byt ut batteriet enligt kapitel „Lögga i/ Byta ut batteriet".
LCD-displayen 5 slutar att räkna.	Felaktig koppling.	Ta ut batteriet och lagg i det igen after 30 sek- under.
Ingen indikering på LCD-displayen 5.	1.LCD-displayen ar avständ.2.Batteriet har ingen riktigkontakt ellerhar lagts i påfel häll.3.Batteriets spän-ning underskri-der 2,4V.	1.Koppla på LCD-dis-playen, genom atttrycka på 10 PÄ/AV-knappen.2.Ta ut batteriet och satt i det med rätt polaritet enligt kapi- tel „Lägga i / Byta ut batteriet", sä att det rör vid alla kontakter.3.Byt ut batteriet enligt kapitel „Lögga i / Byta ut batteriet".

- Underhäll och rengöring

Rengör skjutmattet fore och after varje användning.
Doppa ej ner skjutmattet i vatten. Vatska kan skada skjutmattet.
For rengöring av skjutmattet används en torr trasa. Använd aldrig bensin, losningsmedel aller rengöringsmedel.
Stäng alltid av LCD-displayen, när du inte använderskijutmattet. Sa forlänger du batteriets livslängd.
Utsatt ej skjutmattet for spanning och hall det borta fran elektriska stift. Chippet som befinner sig i skjutmattet kan komma till skada.

Avfallshantering

Förpackningen bestär av miljövänligt material, som kan lamnas till öffentliga atervinningsställen.

Av miljökäl kasta ejprodukten tillsammans med hushallsavfallet nar den kasserats,utan sakerstall en fackmässig avfallshantering. Du erhaller information om Återvinningsplatser och öppettider hos de lokala myndigheterna.

Defekta aller forbrukade batterier maste atervinnas enigt EU-direktiv 2006/66/EC. Lämna batterier och/ellerprodukten till befintliga atervinningsstationer.

Risk for miljöskador pga felaktig avfallschantering av batterier.

Batterier fär inte kastas i hushällssoporna. Batterierna kan innehälla gǐftiga tungmetaller och skall behandla som specialavfall. De kemiska symbolerna för tungmetaller ar foljande: Cd = Kadmium,

Hg = Kvicksilver, Pb = Bly. Lämna dārfor Förbrukade batterier till kommunens ätervinningsstation.

Garanti

Denna apparat har tillverkats med omsorg enligt strangakvalitetskrav och kontrollerats noggrant fore leverans. Om fel uppSTAR pa Produkten galler dina lagstadgade rattigheter gentemot saljaren. Dessa lagstadgade rattigheter begransas inte av var garanti, som redovisas nedan.

Du erhäller 3 Års garanti påenna apparat frän och med köpdatum. Garantitiden börjar på inköpsdagen. Spara originalkvittot. Denna handling behövs som bevis für köpet. Om att material-ller tillverkningsfel uppstår påprodukten inom tre ar frem köpdatum, reparer erller ersätter vi after eget gotfinnandeprodukten utan extra kosnad. Denna garanti fällaller omprodukten skadas, används på fel satt eller inte underhälls.

Garantin gäller für material-ller tillverkningsfel. Denna garanti omfattar inte Produktkomponenter som utsats for normal slitage och därfor betraktas som slitdelar (t.ex. batterier).

Uteslutna ar även skador på ömtåliga delar, som t.ex. brytare, batteripack eller delar tillverkade av glas.
