GEBRUIKSAANWIJZING N3L8H Tenda

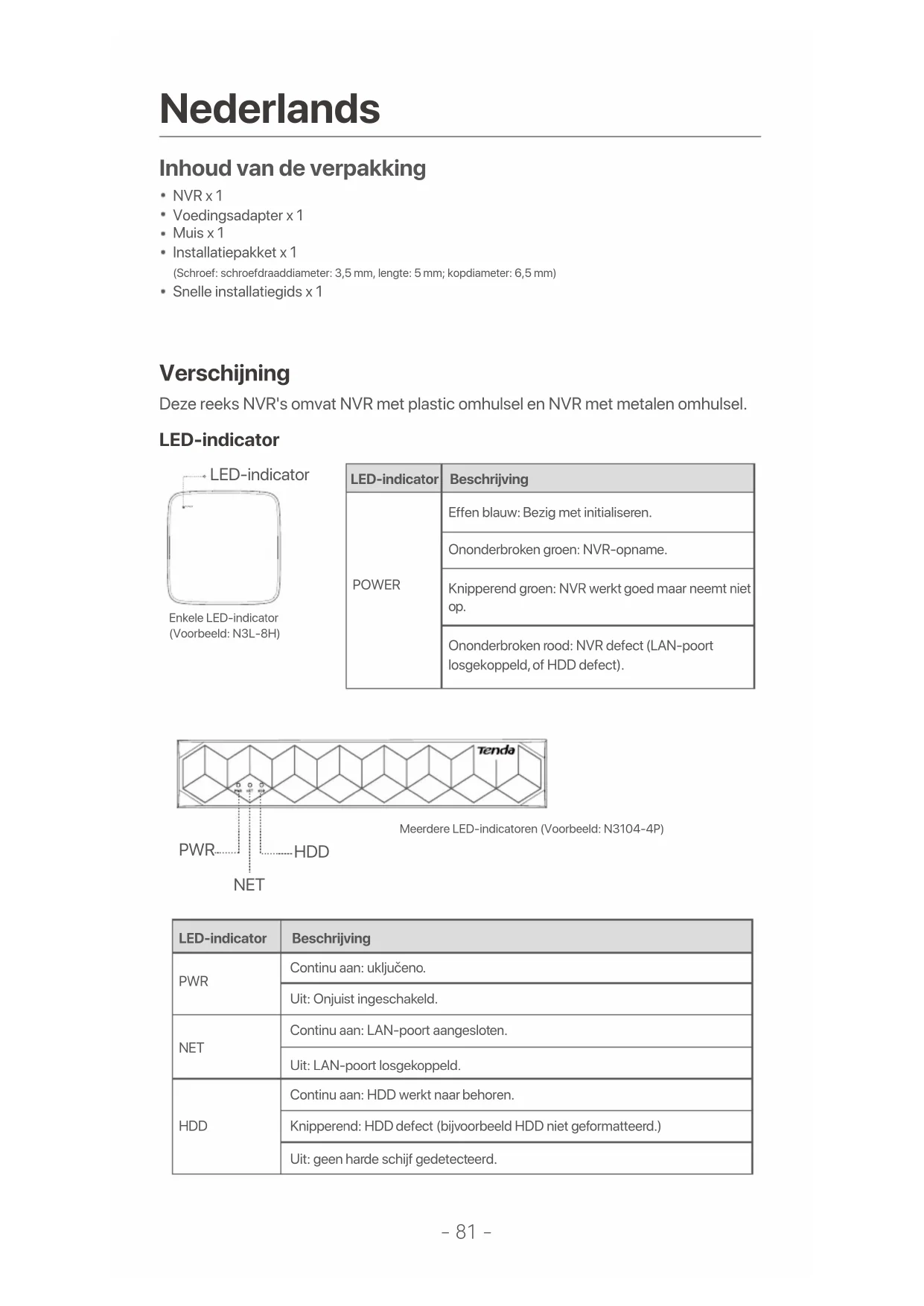

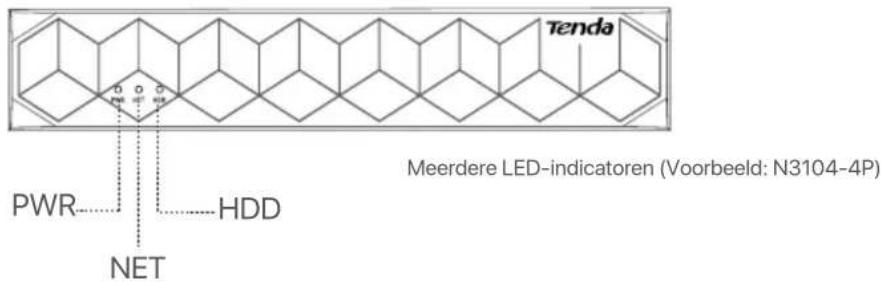

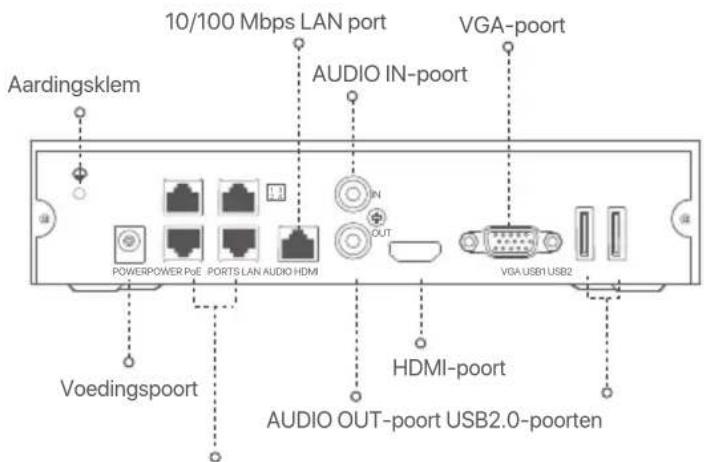

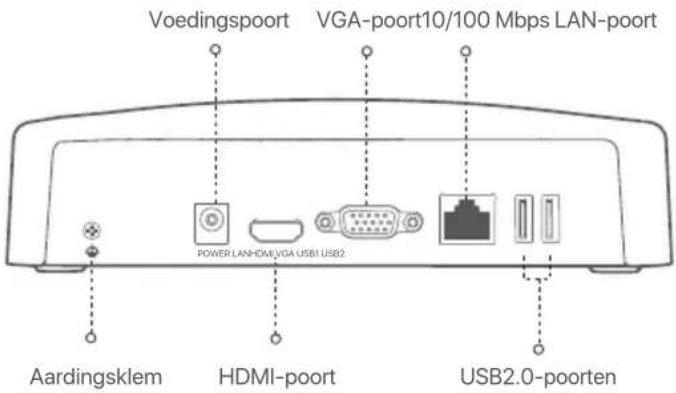

Voedingspoort AUDIO OUT-poort USB2.0-poorten HDMI-poort 10/100 Mbps auto-negotiation-poorten voor PoE-voeding en gegevensoverdracht. Aardingsklem 10/100 Mbps LAN port AUDIO IN-poort VGA-poort POWERPOWER PoE PORTS LAN AUDIO HDMI OUT

Gewone NVR (Voorbeeld: N3L-8H)-83- Aardingsklem.Verbind de aardingsklem van de NVR met de aarde of de aardingsklem van het gebouw met een aardingskabel om te voorkomen dat statische elektriciteit of bliksem de NVR beschadigt.Voedingspoort.Gebruik de meegeleverde voedingsadapter om de NVR aan te zetten.Fast Ethernet-poort, die IEEE 802.3af/at PoE-voeding ondersteunt. Gebruikt om verbinding te maken met camera's.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Fast Ethernet LAN-poort.Wordt gebruikt om verbinding te maken met apparaten zoals de router en switch.Audio-invoerpoort.Wordt gebruikt om verbinding te maken met de audio-invoerapparaten, zoals pickups.Audio-uitvoerpoort.Wordt gebruikt om verbinding te maken met audio-uitvoerapparaten, zoals actieve luidsprekers.HDMI-poort.Sluit uw monitor of tv aan op deze poort met behulp van een HDMI-kabel voor audio- en video-uitvoer.VGA-poort.Sluit uw monitor aan op deze poort met behulp van een VGA-kabel voor video-uitvoer.USB 2.0-poort.Wordt gebruikt om apparaten zoals een muis en een USB-opslagapparaat aan te sluiten. BeschrijvingPoort Tips - Aanbevolen Ethernet-kabel: CAT 5 of beter. - Voedingsafstand:

• Normale modus (standaard): tot 100 m

• Langeafstandsmodus: tot 250 meter Tips Bij het installeren of vervangen van de HDD, moet u de NVR uitschakelen, anders kan de HDD niet worden gedetecteerd of zelfs beschadigd raken. I Installeer de HDD Het voorkomen van NVR's kan per model verschillen. De volgende informatie is louter ter referentie. Installeer de HDD die overeenkomt met het model dat u daadwerkelijk hebt gekocht. Dit product wordt niet geleverd met een HDD. U wordt aangeraden de HDD te gebruiken die specifiek voor bewaking is bestemd. U heeft misschien een schroevendraaier nodig. Gelieve deze zelf te voorzien.

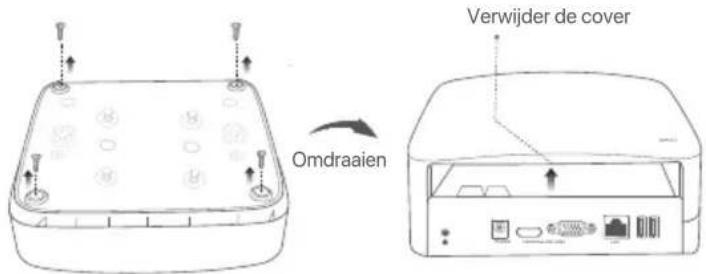

Draai de schroeven aan de onderkant los en verwijder vervolgens de afdekking van de NVR. Bewaar de schroeven voor later gebruik. Verwijder de coverOmdraaienPOWERPOWER LAN

Kunststof omhulsel NVR (Voorbeeld: N3L-8H)- 84 - 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64#

NVR met metalen behuizing (voorbeeld: N3104-4P)

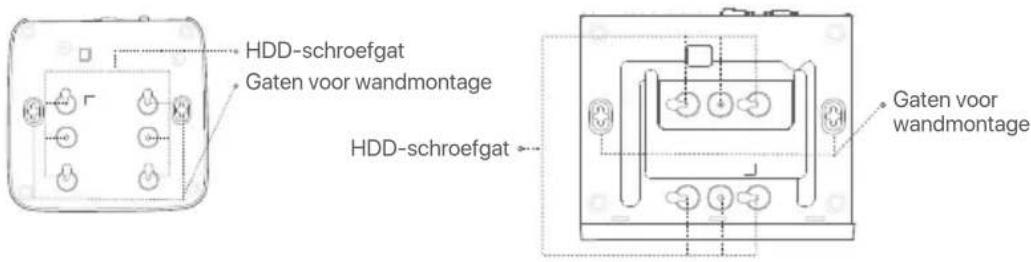

Haal 2 schroeven uit de NVR-installatieverpakking, en schroef ze in de twee schroefgaten die zich het dichtst bij de SATA-aansluiting bevinden. Houd ongeveer 2 mm tussen de schroefkop en de HDD vrij voor latere installatie.

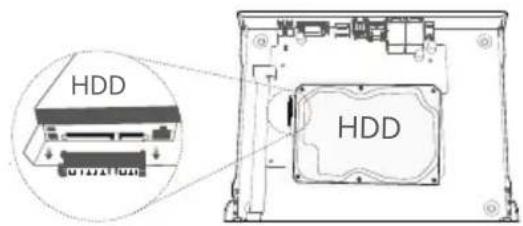

Lijn de SATA-aansluiting van de HDD uit met de SATA-sleuf op het moederbord van de NVR en plaats de HDD vervolgens in de sleuf totdat deze stevig vastzit.

Haal de resterende schroeven uit de NVR-installatieverpakking en schroef ze in de HDD-schroefgat- en om de HDD vast te zetten.

Monteer de afdekking met de eerder verwijderde schroeven. SATA-aansluiting HDD HDD HDD HDD HDD Kunststof omhulsel NVR (Voorbeeld: N3L-8H) NVR met metalen behuizing (voorbeeld: N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

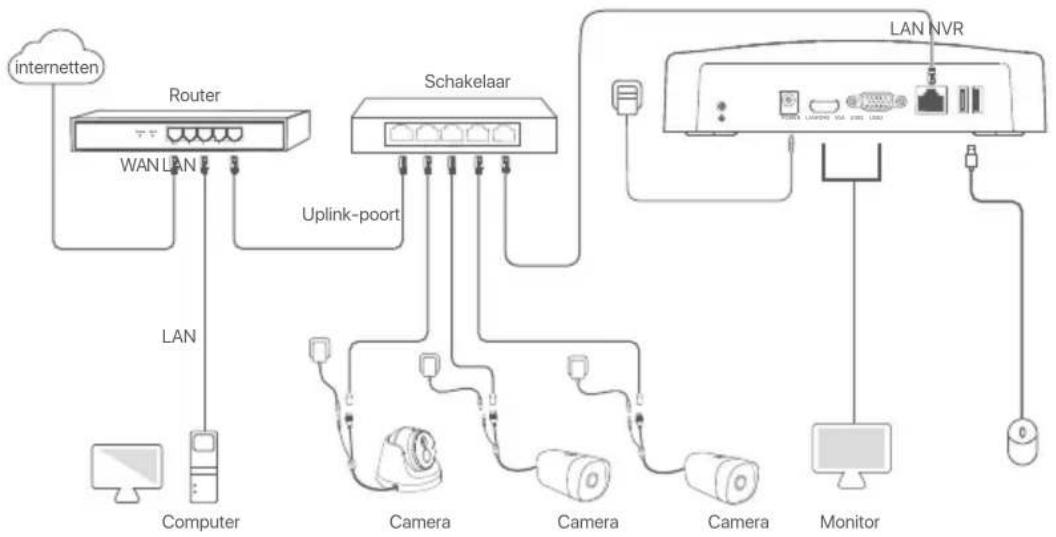

Kunststof omhulsel NVR (Voorbeeld: N3L-8H) Kunststof omhulsel NVR (Voorbeeld: N3L-8H) NVR met metalen behuizing (voorbeeld: N3104-4P) NVR met metalen behuizing (voorbeeld: N3104-4P) 108&3 108&3-"/)%.* 7(" 64#64#108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# */- 85 - II Het apparaat aansluiten Gewone NVR-topologie (voorbeeld: N3L-8H) Camera Camera Camera Computer

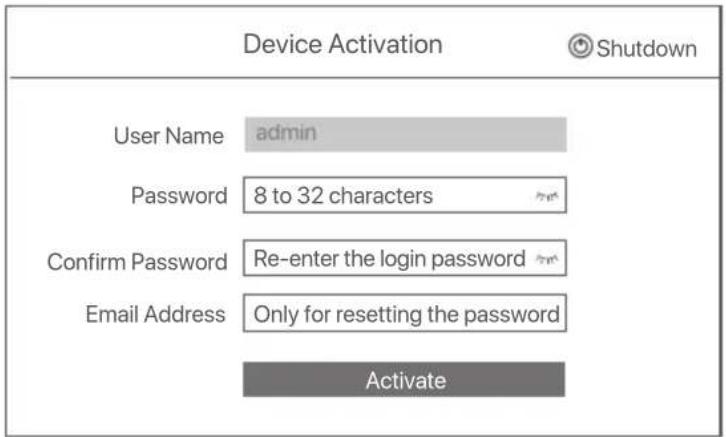

Nadat u de muis en de monitor op de NVR hebt aangesloten, kunt u een snelle installatie uitvoeren. De GUI van de NVR kan verschillen naargelang het model. De eigenlijke GUI prevaleert. De N3L-8H wordt hier als voorbeeld genomen. Stel het Password (wachtwoord) in, voer uw Email Address (e-mailadres) in en klik dan op Activate (Activeren). Nadat u de muis en de monitor op de NVR hebt aangesloten, voert u de volgende instellingen uit op de GUI van de NVR (sluit de interface Volledig scherm af): Klik op in de rechterbovenhoek, klik op Afsluiten , en klik dan op OK. Wanneer het apparaat uitgeschakeld is. Please Cut Off the Power verschijnt op het scherm, trek dan de stroomadapter van de NVR uit. Startup Lokaal beheer Sluit de bijgeleverde stroomadapter aan op de stroompoort van de NVR en steek de stroomadapter in het stopcontact om de NVR op te starten. Gebruik de meegeleverde stroomadapter om de NVR in te schakelen. Het is mogelijk dat de NVR niet normaal werkt of zelfs beschadigd raakt ten gevolge van een abnormale stroomtoevoer. Uitschakelen Opmerking Tips Onderbreek de stroomtoevoer van de NVR niet rechtstreeks om het uitschakelen te forceren; anders kan de HDD beschadigd raken, kunnen video's verloren gaan of kan zelfs de NVR beschadigd raken. Device Activation 8 to 32 charactersRe-enter the login passwordOnly for resetting the passwordUser NamePasswordConfirm PasswordEmail AddressActivate admin ShutdownUnlock Pattern Network CloudDraw an Unlock PatternRedrawDo Not Use Unlock Pattern

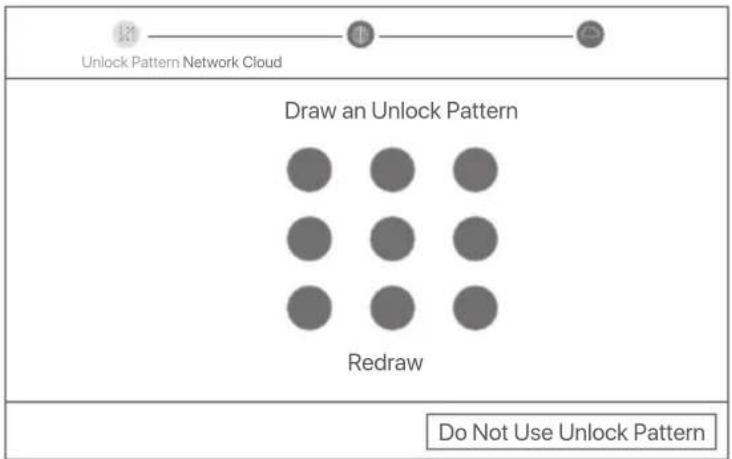

Add DeleteManualEmpty Als de camera die u wilt toevoegen is aangesloten op de switch of router die is aangesloten op de LAN-poort van de NVR, zorg er dan voor dat het IP-adres van de camera en de NVR zich in hetzelfde netwerksegment bevinden. Als de NVR PoE-poorten ondersteunt en de camera die u wilt toevoegen is aangesloten op de PoE-poort van de NVR, zorg er dan voor dat de DHCP-functie van de camera is ingeschakeld. Als de camera die u wilt toevoegen geactiveerd is en de gebruikersnaam en het wachtwoord verschillen van die van de NVR, klikt u op (%s), voert u de relevante informatie in en klikt u op Add (Toevoegen).

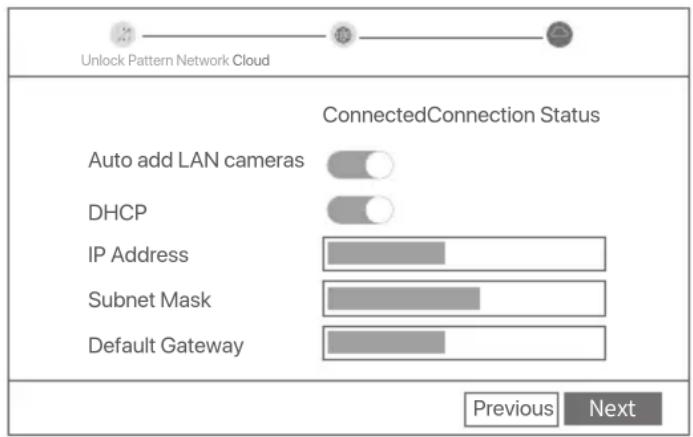

Tips Verzeker u ervan dat de verbindingsstatus Connected (Verbonden) is, en schakel de functie Auto add LAN cameras (Automatisch LAN-camera's toevoegen) naar wens in of uit. - Als u automatisch camera's wilt toevoegen aan de LAN-kant van de NVR, klikt u op Next (Volgende). Ga naar stap ➎. - Als u handmatig camera's wilt toevoegen aan de LAN-kant van de NVR, kunt u de functie Auto add LAN cameras (Automatisch LAN-camera's toevoegen) uitschakelen en op Next (Volgende) klikken. Zorg ervoor dat de LAN-poort verbinding van de NVR correct is aangesloten. Zorg ervoor dat de DHCP-serverfunctie van de router waarop de NVR is aangesloten, ingeschakeld is.

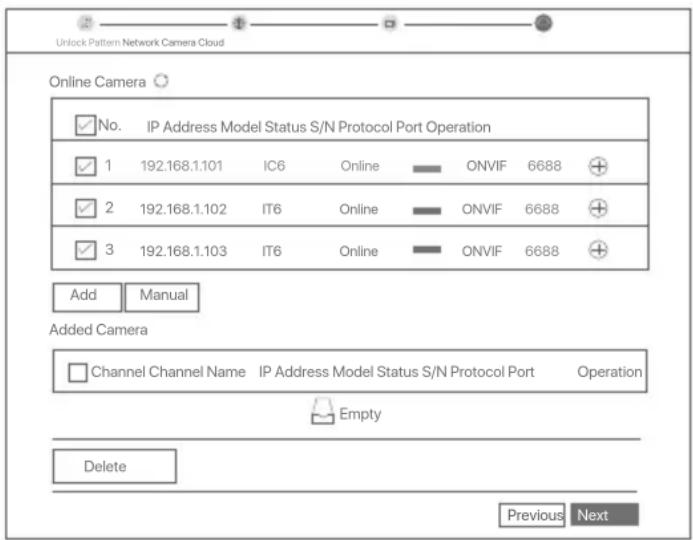

De camera toevoegen. Selecteer de camera die u wilt toevoegen aan de Online Camera lijst, en klik op Add (Toevoegen). Wanneer de camera's in de lijst Added Camera (Toegevoegde Camera) verschijnen en de status Online is, klikt u op Next (Volgende). Tips

Tips Voltooid. U kunt in realtime video's bekijken, opnames afspelen en bewakingsapparatuur beheren. Zorg ervoor dat de cloud status Online is en klik op OK.

Als de cloud status Offline is, moet u ervoor zorgen dat de router waarop de NVR is aangesloten, toegang heeft tot het internet en dat de filterfunctie uitgeschakeld is. U kunt de NVR ook beheren via de TDSEE App. Raadpleeg App Management in deze gids voor meer informatie.Start de TDSEE App en volg de instructies om de gebruiker registratie te voltooien. Ga naar de Home (Startpagina) en tik op Add a device (Voeg een apparaat toe) of in de rechterbovenhoek van de startpagina.

Als de NVR niet is geactiveerd, kunt u deze activeren via de webinterface. Wanneer de activering is voltooid, moet u opnieuw inloggen. Activeren

Sluit de computer aan op de schakelaar of router die verbonden is met de NVR. Stel het IP-adres van de computer in op een ongebruikt adres dat behoort tot hetzelfde netwerksegment als het IP-adres van de NVR, maar verschillend is van het IP-adres van de NVR. Het standaard login IP-adres van de NVR is 192.168.1.254, stel het IP-adres van de computer in op

192.168.1.X (X staat voor 2 tot 253, en wordt niet gebruikt door andere apparaten).

Web management Deze reeks NVR's kan worden beheerd via de web-UI. App management Tips Nadat de cloudservice van de NVR werd ingeschakeld en de cloud status online is, kunt u de NVR toevoegen en beheren via de TDSEE-app.

Om ervoor te zorgen dat het inlog wachtwoord van de NVR opnieuw kan worden ingesteld via de TDSEE App, moet u zich registreren met het e-mailadres dat u hebt gebruikt om de NVR te activeren.

Scan de QR-code op het etiket aan de onderkant van de NVR of scan de QR-code op de Cloud Service-pagina en volg vervolgens de instructies in de App. Na het toevoegen van de NVR, kunt u op afstand in realtime video bekijken, opnames afspelen en alarmmeldingen controleren via de TDSEE App. 23DPEF

Download de TDSEE App. Nadat de mobiele telefoon succesvol met het internet werd verbonden, downloadt en installeert u de TDSEE-app op uw mobiele telefoon door de QR-code te scannen of door TDSEE te zoeken in de Google Play of App Store. Verzeker u ervan dat de NVR ingeschakeld is en naar behoren werkt.- 89 - General Inloggen op de GUI Tips De NVR ondersteunt HTTPS-aanmelding. Wanneer u de beheerpagina opent, kan de browser u vragen dat het webadres niet veilig is. Negeer het gewoon en ga verder. Device Activation 8 to 32 charactersRe-enter the login passwordOnly for resetting the password User Name Password Confirm Password Email Address Activate admin English

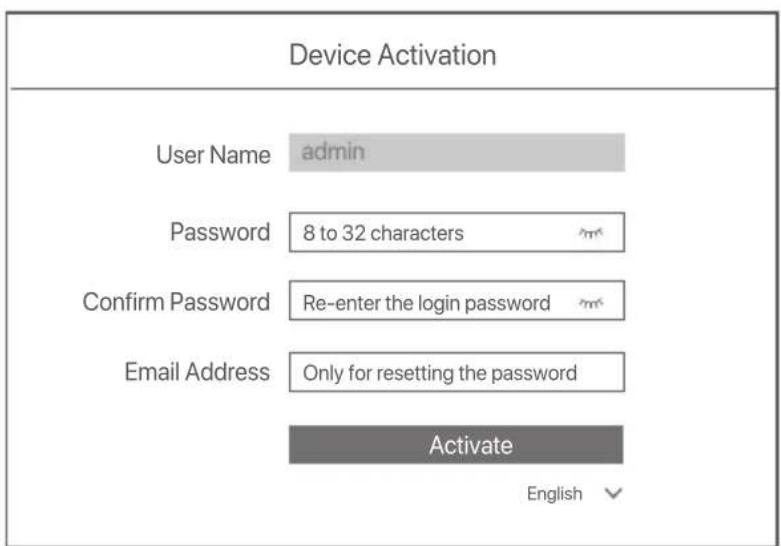

Start een browser en voer in de adresbalk het IP-adres 192.168.1.254 van de NVR in. Stel het Password (wachtwoord) in, voer uw Email Address (e-mailadres) in en klik op Activate (Activeren). Instellingen voltooid. U kunt de GUI van de NVR openen om in realtime video te bekijken of de NVR naar wens te configureren. De DHCP-functie van de NVR is ingeschakeld. Als er een DHCP-server in het netwerk is, kan het IP-adres van de NVR worden gewijzigd. Raadpleeg het daadwerkelijke IP-adres dat door de DHCP-serv- er aan de NVR is toegewezen. Raadpleeg stap ➊ tot ➌ in Activeren om te bedienen.- 90 - Veelgestelde vragen Q1. Wat moet ik doen als er geen video's worden afgespeeld op de NVR? A1. - Zorg ervoor dat de HDD goed werkt. Ga naar Configuration (Configuratie) > Storage (Opslag) > HDD:

• Als de HDD niet wordt gedetecteerd, sluit dan eerst de NVR af, installeer de HDD opnieuw en start de NVR op.

• Als de HDD abnormaal is, schakelt u de NVR eerst uit, installeert u de HDD opnieuw en start u de NVR op. Als het probleem aanhoudt, formatteer dan de HDD.

• Als het formatteren niet lukt, sluit dan eerst de NVR af, vervang de HDD en start de NVR opnieuw op. - Zorg ervoor dat het opnameplan correct is. Navigeer naar Configuration (Configuratie) > Storage (Opslag) > Schedule (Schema), en zorg ervoor dat:

• Het kanaal opname schema aan staat.

• De opnametijd en het opnametype correct zijn ingesteld. Zo niet, stel ze dan naar behoefte in en sla ze op. Q2. Wat moet ik doen als de TDSEE App er niet in slaagt de NVR toe te voegen? A2. Navigeer naar Configuratie > Netwerk > Clouddienst van de NVR om ervoor te zorgen dat de clouddienstfunctie is ingeschakeld. - Als Cloud Status op Online staat, zorg er dan voor dat de mobiele telefoon (met de App geïnstalleerd) verbonden is met het internet. - Als Cloud Status op Offline staat, probeer dan de volgende oplossingen:

• Navigeer naar Configuration (Configuratie) > Network (Netwerk) > Internet om te controleren of de configuratie van de internetparameters correct is.

• Zorg ervoor dat de LAN-poort van de NVR correct is aangesloten op de peer-zijde (switch of router).

• Zorg ervoor dat de router verbonden is met het internet en dat de filterfunctie is uitgeschakeld (zoals MAC-filter en blacklist).

• Zorg ervoor dat de DHCP-serverfunctie van de router is ingeschakeld. Q3. Wat moet ik doen als er geen beeld wordt weergegeven op het NVR-kanaal? A3 . Navigeer naar Configuration (Configuratie) > Channel (Kanaal) > Camera van de GUI van de NVR, zoek Added Camera (Toegevoegde Camera) en controleer de camerastatus van het kanaal. - Als de camerastatus van het kanaal Online is, navigeer dan naar Configuration (Configuratie) > Channel (Kanaal) > Image (Beeld) en zorg ervoor dat Brightness and Contrast (Helderheid en Contrast) onder Image Parameters (Beeldparameters) niet beide 0 zijn. - Als de camerastatus van het kanaal Error (Fout) is, ga dan met de muis over om de reden van de uitzondering te controleren, en probeer de volgende oplossingen:

• Als de uitzonderingsreden Onjuiste gebruikersnaam of wachtwoord is, klik dan op en voer de gebruikersnaam en het wachtwoord voor het aanmelden opnieuw in.

• Als de uitzonderingsreden Verbinding Disconnected (Verbroken) is, controleer dan of de verbinding tussen de NVR en de camera normaal is en de Ethernet-kabel niet los zit.

• Verwijder of reset de camera en voeg hem opnieuw toe.
