LIETOŠANAS INSTRUKCIJA N3L8H Tenda

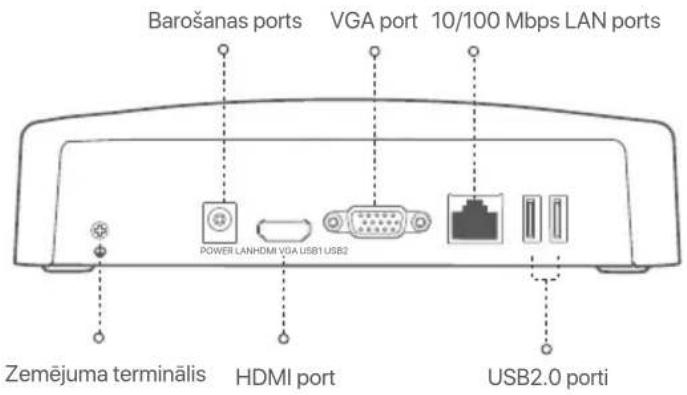

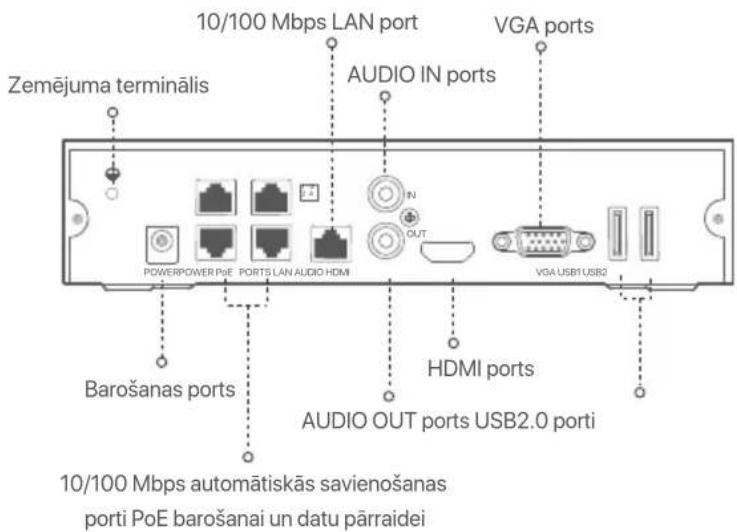

Parastais NVR (piemērs: N3L-8H)-53- Zemējuma terminālisSavienojiet NVR zemējuma termināli ar zemējumu vai ēkas zemējuma termināli ar zemējuma kabeli, lai novērstu statiskās elektrības vai zibens bojājumus NVR.Barošanas ports.Izmantojiet komplektācijā iekļauto strāvas adapteri, lai ieslēgtu NVR.Ātrs Ethernet ports, kas atbalsta IEEE 802.3af/at PoE barošanas avotu. Izmanto, lai izveidotu savienojumu ar kamerām.POWER PoE PORTS LAN AUDIO AUDIO OUT HDMI VGA USB Ātrs Ethernet LAN ports.Izmanto, lai izveidotu savienojumu ar tādām ierīcēm kā maršrutētājs un slēdzis.Audio ievades ports.Izmanto, lai izveidotu savienojumu ar audio ievades ierīcēm, piemēram, skaņas noņēmējiem.Audio izvades ports.Izmanto, lai izveidotu savienojumu ar audio izvades ierīcēm, piemēram, aktīvajiem skaļruņiem.HDMI port.Pievienojiet monitoru vai televizoru šim portam, izmantojot HDMI kabeli audio un video izvadei.VGA port.Pievienojiet monitoru šim portam, izmantojot VGA kabeli video izvadei.USB2.0 porti.Izmanto, lai izveidotu savienojumu ar tādām ierīcēm kā pele un USB atmiņas ierīce. AprakstsPort Tips - Ieteicamais Ethernet kabelis: CAT 5 vai labāks. - Barošanas avota attālums:

• Parastais režīms (noklusējums): Līdz 100m

• Liela attāluma režīms: Līdz 250m PadomiUzstādot vai nomainot HDD, lūdzu, pārtrauciet NVR strāvas padevi, pretējā gadījumā HDD var netikt atklāts vai pat tas var tikt bojāts. I Instalējiet HDD NVR izskats var atšķirties atkarībā no modeļiem. Tālāk sniegtā informācija ir tikai atsaucei. Lūdzu, instalējiet HDD, kas atbilst modelim, kuru faktiski iegādājāties. Šajā produktā nav iekļauts neviens HDD, un ieteicams izmantot uzraudzībai paredzētu HDD. Uzstādīšanas laikā jums var būt nepieciešams skrūvgriezis. Lūdzu, sagatavojiet to pats.

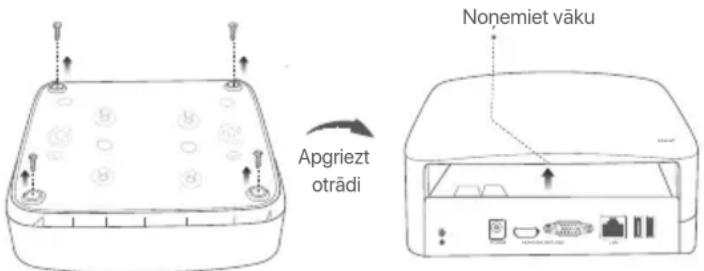

Izmantojiet skrūvgriezi, lai atskrūvētu skrūves, pēc tam noņemiet NVR vāku. Saglabājiet skrūves vēlākai lietošanai. Noņemiet vākuApgriezt otrādiPOWERPOWER LAN

Plastmasas apvalka NVR (piemērs: N3L-8H)- 54 - 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# 108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64#

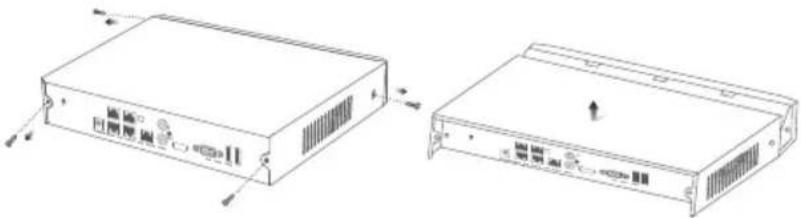

Metāla apvalka NVR (piemērs: N3104-4P)

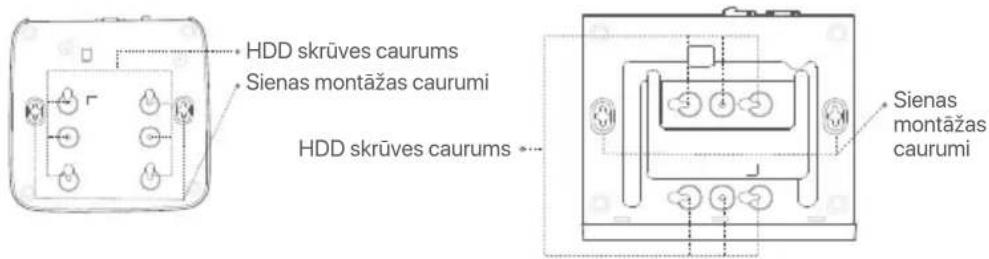

Izņemiet 2 skrūves no NVR instalācijas komplekta un ieskrūvējiet tās divos skrūvju caurumos, kas ir vistuvāk SATA savienotājam. Tālākai uzstādīšanai starp skrūvju galvu un HDD atstājiet apmēram 2 mm.

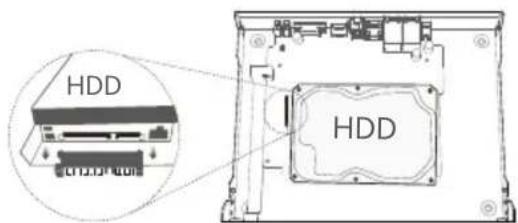

Izlīdziniet HDD SATA savienotāju ar SATA slotu NVR mātesplatē un pēc tam ievietojiet HDD slotā, līdz tas ir cieši nostiprināts.

Izņemiet atlikušās skrūves no NVR instalācijas pakotnes un ieskrūvējiet tās cietā diska skrūvju caurumos, lai nostiprinātu cieto disku.

Uzstādiet vāku ar iepriekš noņemtajām skrūvēm. SATA savienotājs HDD HDD HDD HDD HDD Plastmasas apvalka NVR (piemērs: N3L-8H) Metāla apvalka NVR (piemērs: N3104-4P) 108&3108&3 1P&10354 -"/ "6%*0 )%.*

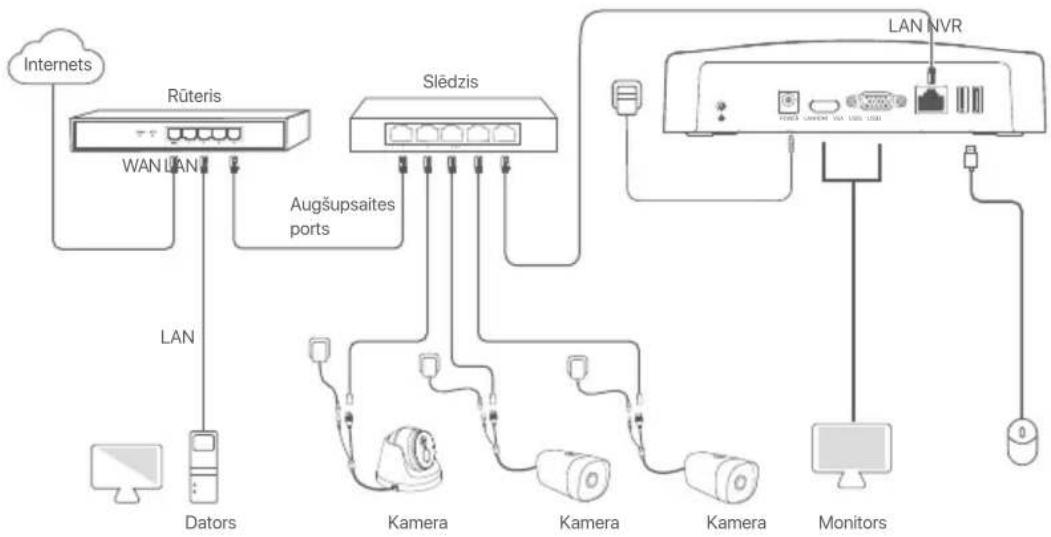

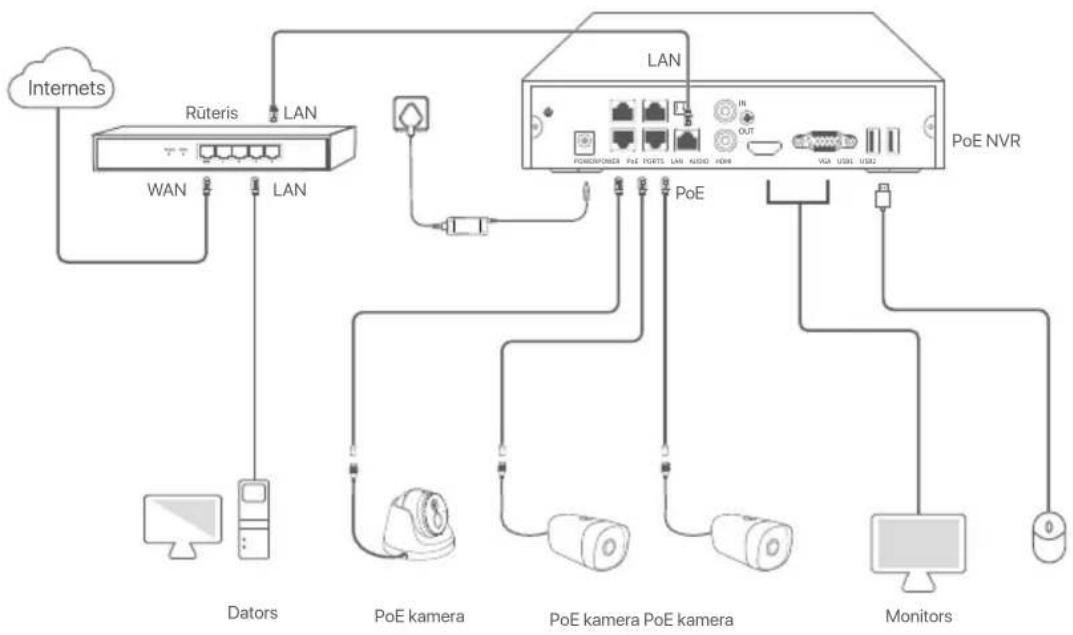

Plastmasas apvalka NVR (piemērs: N3L-8H) Plastmasas apvalka NVR (piemērs: N3L-8H) Metāla apvalka NVR (piemērs: N3104-4P) Metāla apvalka NVR (piemērs: N3104-4P) 108&3 108&3-"/)%.* 7(" 64#64#108&3108&3 1P&10354 -"/ "6%*0 )%.* 7(" 64# 64# */- 55 - II Pievienojiet ierīci Parasta NVR topoloģija (piemērs: N3L-8H) Kamera Kamera Kamera Dators

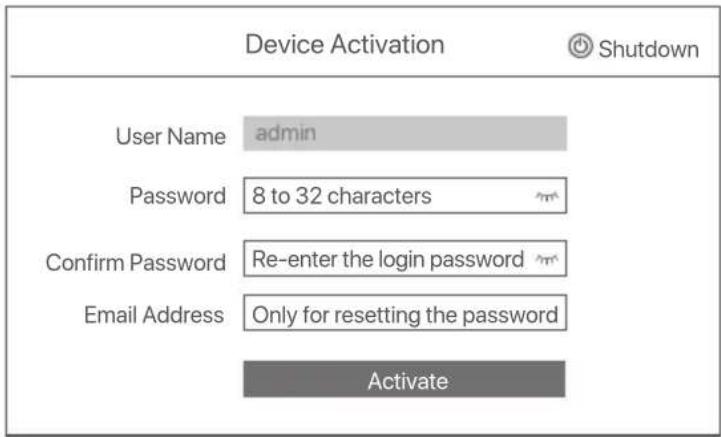

Pēc peles un monitora pievienošanas NVR varat veikt ātru iestatīšanu. NVR tīmekļa lietotāja saskarne var atšķirties atkarībā no modeļiem. Faktiskais tīmekļa lietotāja interfeiss dominē. Šeit kā piemērs tiek ņemts N3L-8H. Iestatiet Password (Paroli),ievadiet savur Email Address (e- pasta adresi), pēc tam noklikšķiniet Activate (Aktivizēt). Pēc peles un monitora pievienošanas NVR, veiciet tālāk norādītos iestatījumus NVR GUI (iziet no pilnekrāna interfeisa): Noklikšķiniet uz augšējā labajā stūrī, noklikšķiniet uz Shutdown (Izslēgt) , un pēc tam noklikšķiniet OK. Kad The Device is Shut Down (Ierīce ir izslēgta). Please Cut Off the Power (Lūdzu, atvienojiet strāvu) ekrānā parādās, atvienojiet NVR strāvas adapteri. Uzsākt Vietējā pārvaldība Pievienojiet iekļauto strāvas adapteri NVR barošanas portam un pievienojiet strāvas adapteri strāvas kontaktligzdai, lai palaistu NVR. Izmantojiet komplektācijā iekļauto strāvas adapteri, lai ieslēgtu NVR. NVR var nedarboties normāli vai pat tikt bojāts neparasta barošanas avota dēļ. Izslēgt Note Tips Nepārtrauciet tieši NVR strāvas padevi, lai piespiedu kārtā to izslēgtu; pretējā gadījumā HDD var tikt bojāts, video var tikt zaudēti vai pat NVR var tikt bojāts. Device Activation 8 to 32 charactersRe-enter the login passwordOnly for resetting the passwordUser NamePasswordConfirm PasswordEmail AddressActivate admin ShutdownUnlock Pattern Network CloudDraw an Unlock PatternRedrawDo Not Use Unlock Pattern

Add DeleteManualEmpty Ja kamera, kuru vēlaties pievienot, ir pievienota slēdzim vai maršrutētājam, kas ir savienots ar NVR LAN portu, lūdzu, pārliecinieties, vai kameras un NVR IP adrese atrodas vienā tīkla segmentā. Ja NVR atbalsta PoE portus un kamera, kuru vēlaties pievienot, ir pievienota NVR PoE portam, lūdzu, pārliecinieties, vai ir iespējota kameras DHCP funkcija. Ja kamera, kuru vēlaties pievienot, ir aktivizēta un lietotājvārds un parole atšķiras no NVR lietotājvārda un paroles, noklikšķiniet uz , lai ievadītu attiecīgo informāciju, un noklikšķiniet uz Add (Pievienot).

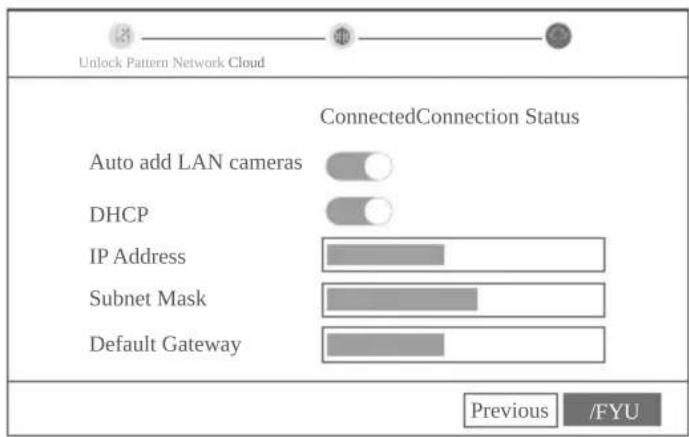

Tips Pārliecinieties, vai savienojuma statuss ir Connected (Savienots), un iespējojiet vai atspējojiet Auto add LAN cameras (Automātiski pievienojiet LAN kameras) funkcionē pēc vajadzības. - Ja vēlaties automātiski pievienot kameras NVR LAN pusē, noklikšķiniet uz Next (Nākamais). Pāriet uz soli ➎. - Ja vēlaties manuāli pievienot kameras NVR LAN pusē, varat atspējot Auto add LAN cameras (Automātiski pievienot LAN kameras) funkciju un noklikšķiniet uz Next (Nākamais). Pārliecinieties, vai NVR LAN ports ir pievienots pareizi. Pārliecinieties, vai ir iespējota DHCP servera funkcija maršrutētājam, kuram ir pievienots NVR.

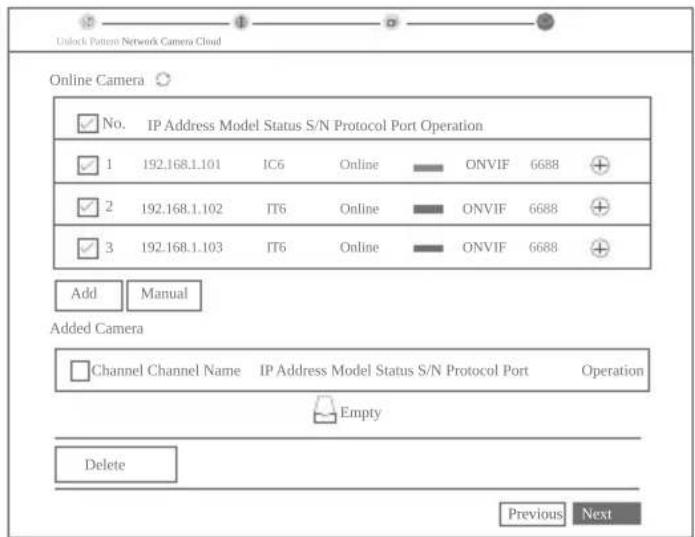

Pievienojiet kameru. Izvēlieties kameru, kuru vēlaties pievienot Online Camera (Tiešsaistes kamera) sarakstu,un noklikšķiniet Add (Pievienot). Kad kamera parādās Added Camera (Pievienot kameru) sarakstā un statuss ir Online (Tiešsaistē), klikšķiniet Next (Nākamais). Tips

Ja savienojuma statuss ir Disconnected (Atvienots), izmēģiniet šādus risinājumus:

Tips Pabeigts. Varat priekšskatīt reāllaika videoklipus, atskaņot ierakstus un pārvaldīt uzraudzības ierīces. Pārliecinieties, vai mākoņa statuss ir Online (Tiešsaistē) un noklikšķiniet OK.

Ja mākoņa statuss ir Offline (Bezsaistē), pārliecinieties, ka maršrutētājs, kuram ir pievienots NVR, var piekļūt internetam un filtra funkcija ir atspējota. Varat arī pārvaldīt NVR, izmantojot lietotni TDSEE. Plašāku informāciju skatiet šīs rokasgrāmatas sadaļā Lietotņu pārvaldība.Palaidiet lietotni TDSEE un izpildiet norādījumus, lai pabeigtu lietotāja reģistrāciju. Atveriet sākumlapu, pēc tam pieskarieties pie Pievienot ierīci vai sākumlapas augšējā labajā stūrī.

Ja NVR nav aktivizēts, varat to aktivizēt, izmantojot tīmekļa lietotāja interfeisu. Kad aktivizēšana ir pabeigta, jums vēlreiz jāpiesakās. Aktivizēt

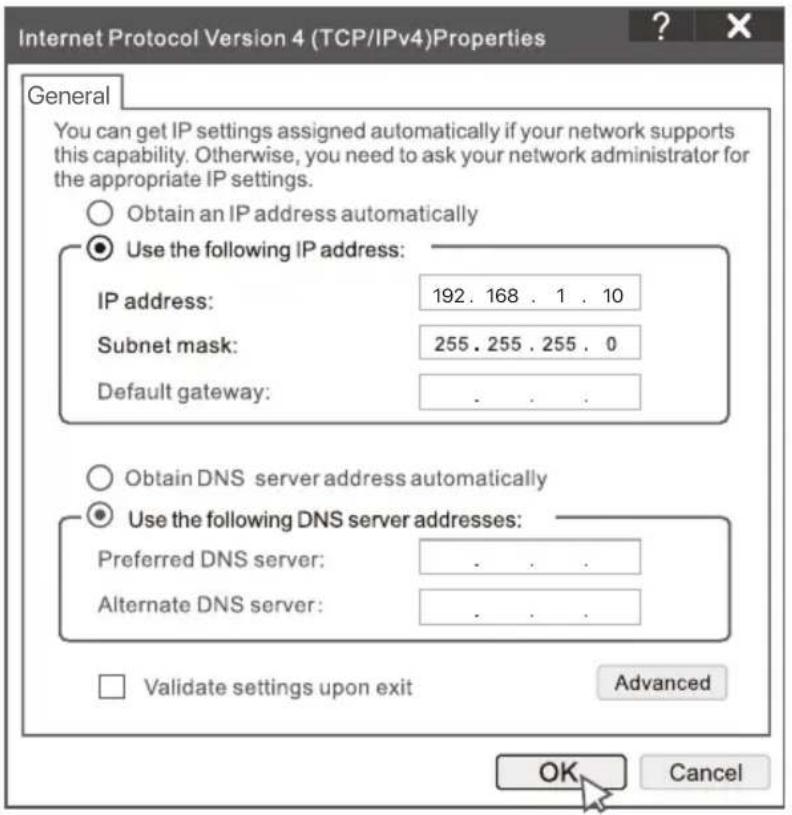

Savienojiet datoru ar slēdzi vai maršrutētāju, kas ir pievienots NVR. Iestatiet datora IP adresi uz neizmantotu adresi, kas pieder tam pašam tīkla segmentam kā NVR noklusējuma IP adrese, bet atšķiras no NVR IP adreses. NVR noklusējuma pieteikšanās IP adrese ir 192.168.1.254. Lūdzu, iestatiet datora IP adresi uz

192.168.1.X (X norāda no 2 līdz 253, un to neizmanto citas ierīces).

Tīmekļa pārvaldība Šīs NVR sērijas var pārvaldīt tīmekļa lietotāja saskarnē. Lietotņu pārvaldība Tips Kad NVR mākoņpakalpojums ir iespējots un mākoņa statuss ir tiešsaistē, varat pievienot un pārvaldīt NVR, izmantojot lietotni TDSEE.

Lai nodrošinātu, ka NVR pieteikšanās paroli var atiestatīt, izmantojot lietotni TDSEE, lūdzu, reģistrējieties, izmantojot e-pasta adresi, ko izmantojāt NVR aktivizēšanai.

Skenējiet QR kodu uz etiķetes NVR apakšā vai skenējiet QR kodu uz Cloud Service (Mākoņpakalpojums) lapu, pēc tam izpildiet lietotnē sniegtos norādījumus. Pēc NVR pievienošanas varat attālināti priekšskatīt reāllaika videoklipus, atskaņot ierakstus un pārbaudīt trauksmes ziņojumus, izmantojot lietotni TDSEE. 23LPET 7BJ Lejupielādējiet lietotni TDSEE. Kad viedtālrunis ir veiksmīgi savienots ar internetu, lejupielādējiet un instalējiet TDSEE lietotni savā mobilajā tālrunī, skenējot QR kodu vai meklējot TDSEE Google Play vai App Store. Pārliecinieties, vai NVR ir ieslēgts un darbojas pareizi.- 59 - General Piesakieties tīmekļa IU Tips NVR atbalsta HTTPS pieteikšanos. Kad piekļūstat tīmekļa lietotāja saskarnei, pārlūkprogramma var paziņot, ka tīmekļa adrese nav droša, vienkārši ignorējiet to un turpiniet. Device Activation 8 to 32 charactersRe-enter the login passwordOnly for resetting the password User Name Password Confirm Password Email Address Activate admin English

Palaidiet pārlūkprogrammu un ievadiet noklusējuma IP adresi 192.168.1.254 NVR adreses joslā. Iestatiet Password (Parole), ievadiet savu Email Address (e-pasta adresi), un noklikšķiniet Activate (Aktivizēt). Gatavs. Varat atkārtoti ievadīt NVR tīmekļa lietotāja interfeisu, lai priekšskatītu reāllaika videoklipus vai konfigurētu NVR pēc vajadzības. NVR DHCP funkcija ir iespējota. Ja tīklā ir DHCP serveris, NVR IP adrese var tikt mainīta. Lūdzu, skatiet faktisko IP adresi, ko NVR piešķīris DHCP serveris. Skatiet soli ➊ , lai ➌ sadaļā Aktivizēt, lai darbotos.- 60 - Biežāk uzdotie jautājumi 1.J. Kas man jādara, ja NVR nav atskaņošanas video? 1.A. - Pārliecinieties, vai HDD darbojas pareizi. Ejiet uz Configuration (Konfigurācija) >Storage (Krātuve) >HDD:

• Ja HDD netiek atklāts, vispirms izslēdziet NVR, atkārtoti instalējiet HDD un palaidiet NVR.

• Ja HDD ir neparasts, vispirms izslēdziet NVR, atkārtoti instalējiet HDD un palaidiet NVR. Ja problēma joprojām pastāv, formatējiet HDD.

• Ja formatēšana neizdodas, vispirms izslēdziet NVR, nomainiet HDD un palaidiet NVR. - Pārliecinieties, vai ierakstīšanas plāns ir pareizs. Ejiet uz Configuration (Konfigurācija) > Storage (Krātuve) > Schedule (Grafiks), nodrošiniet, ka:

• Kanāla ierakstīšanas grafiks ir iespējots.

• Ierakstīšanas laiks un ierakstīšanas veids ir iestatīti pareizi. Ja nē, iestatiet un saglabājiet tos pēc vajadzības. 2.J. Kā rīkoties, ja lietotnei TDSEE neizdodas pievienot NVR? 2.A. Ejiet uz Configuration (Konfigurācija) > Network (Tīkls) > Cloud Service (Mākoņpakalpojums) NVR, lai nodrošinātu, ka ir iespējota mākoņpakalpojuma funkcija. - Ja Cloud Status (Mākoņa statuss) ir Online (Tiešsaistē),pārliecinieties, vai mobilais tālrunis (ar instalētu lietotni) ir savienots ar internetu. - Ja Cloud Status (Mākoņa statuss) ir Offline (Bezsaistē), izmēģiniet šādus risinājumus:

• Ejiet uz Configuration (Konfigurācija) > Network (Tīkls) > Internet (Internets) lai nodrošinātu, ka interneta parametru konfigurācija ir pareiza.

• Pārliecinieties, vai NVR LAN ports ir pareizi savienots ar vienādranga pusi (slēdzi vai maršrutētāju).

• Pārliecinieties, vai maršrutētājs tīklā ir savienots ar internetu un filtra funkcija ir atspējota (piemēram, MAC filtrs un melnais saraksts).

• Pārliecinieties, vai tīklā ir iespējota maršrutētāja DHCP servera funkcija. 3.J. Kas man jādara, ja NVR kanālā nav attēla displeja? 3.A. Ejiet uz Configuration (Konfigurācija) > Channel (Kanāls)> Camera (Kamera) NVR GUI, atrodiet Added Camera (Pievienot Kameru), un pārbaudiet kanāla kameras statusu. - Ja kanāla kameras statuss ir Online (Tiešsaistē), ejiet uz Configuration (Konfigurācija) > Channel (Kanāls) > Image (Attēls), un nodrošināt, ka Brightness and Contrast (Spilgtums un kontrasts) zem Image Parameters (Attēla parametri) abi nav 0. - Ja kanāla kameras statuss ir Error (Kļūda), virziet kursoru virs , lai pārbaudītu izņēmuma iemeslu, un izmēģiniet šādus risinājumus:

• Ja izņēmuma iemesls ir nepareizs lietotājvārds vai parole, noklikšķiniet uz un atkārtoti ievadiet pieteikšanās lietotājvārdu un paroli.

• Ja izņēmuma iemesls ir Disconnected (Atvienots),pārliecinieties, vai savienojums starp NVR un kameru ir normāls un Ethernet kabelis nav vaļīgs.

• Izdzēsiet vai atiestatiet kameru un pievienojiet to vēlreiz.
