Merk	Einhell
Model	GCGR 57
Producttype	Gazonwals
Rolbreedte	57 cm
Diameter van de rol	32 cm
Vulvolume	46 liter
Leeggewicht	11 kg
Maximaal gewicht bij vulling met water	57 kg
Totale hoogte met stuur	106 cm
Materiaal van de rol	Staal
Stuur	Inklapbaar, met handgreep
Vuilafstrijker	Geïntegreerd, verstelbaar
Juist gebruik	Rollen van ingezaaide oppervlakken (gazon, bloembedden), na verticuteren of bemesten
Montage	Benodigd: sleutels (SN 8, 13, 14) en kruiskopschroevendraaier
Vulling	Water, zand of beton (via dop)
Reiniging	Na elk gebruik met waterstraal
Garantie	24 maanden (niet-professioneel gebruik)
Reserveonderdelen	Beschikbaar op www.isc-gmbh.info, vermeld type, artikelnummer, identificatienummer en onderdeelnummer
Afvoeren	Niet bij het huisvuil gooien, inleveren bij het milieupark

Veelgestelde vragen - GCGR 57 EINHELL

Hoe monteer ik de gazonwals GCGR 57?

Volg figuren 3 tot 10 van de handleiding. U heeft sleutels SN 8, SN 13, SN 14 en een kruiskopschroevendraaier maat 2 nodig. Monteer eerst de onderste stuur (3) op de wals, dan de stuur (4) en de vuilafstrijker (2).

Kan de wals met iets anders dan water worden gevuld?

Ja, u kunt zand gebruiken of zelfs beton gieten. Het maximale vulvolume is 46 liter. Het maximaal toegestane gewicht bij vulling is 57 kg.

Hoe stel ik de vuilafstrijker af?

De vuilafstrijker (2) is verstelbaar. Hij moet zo worden afgesteld dat er zo min mogelijk grond aan de wals blijft kleven tijdens het gebruik. Dit verbetert de rol efficiëntie.

Welk type grond kan worden gerold?

Rol alleen droge grond. De wals is ontworpen voor vers ingezaaide oppervlakken (gazon, bloembedden) en na verticuteren of bemesten. Vermijd vochtige of drassige grond.

Hoe reinig ik de wals na gebruik?

Reinig het apparaat direct na elk gebruik met een waterstraal. Gebruik geen agressieve producten. Droog het indien nodig om roest te voorkomen.

Welke veiligheidsmaatregelen moeten worden genomen?

Het apparaat is geen speelgoed, houd kinderen uit de buurt. Gebruik het apparaat alleen volgens de bestemming. Draag gesloten schoenen. Vul de wals nooit boven het maximaal gewicht.

Hoe bestel ik reserveonderdelen?

Ga naar www.isc-gmbh.info. U moet het type apparaat, het artikelnummer, het identificatienummer en het nummer van het gewenste reserveonderdeel vermelden.

Wat is de duur van de garantie?

De garantie is 24 maanden vanaf de aankoopdatum. Deze geldt alleen voor niet-professioneel gebruik. Bewaar het aankoopbewijs.

Kan de wals op hellend terrein worden gebruikt?

Het wordt afgeraden de wals op steile hellingen te gebruiken. Gebruik hem altijd op vlakke oppervlakken of lichte hellingen om kantelgevaar te voorkomen.

Hoe voer ik de wals aan het einde van zijn levensduur af?

Gooi het apparaat niet bij het huisvuil. Lever het in bij een geschikt inzamelpunt (milieupark) om recycling van materialen mogelijk te maken.

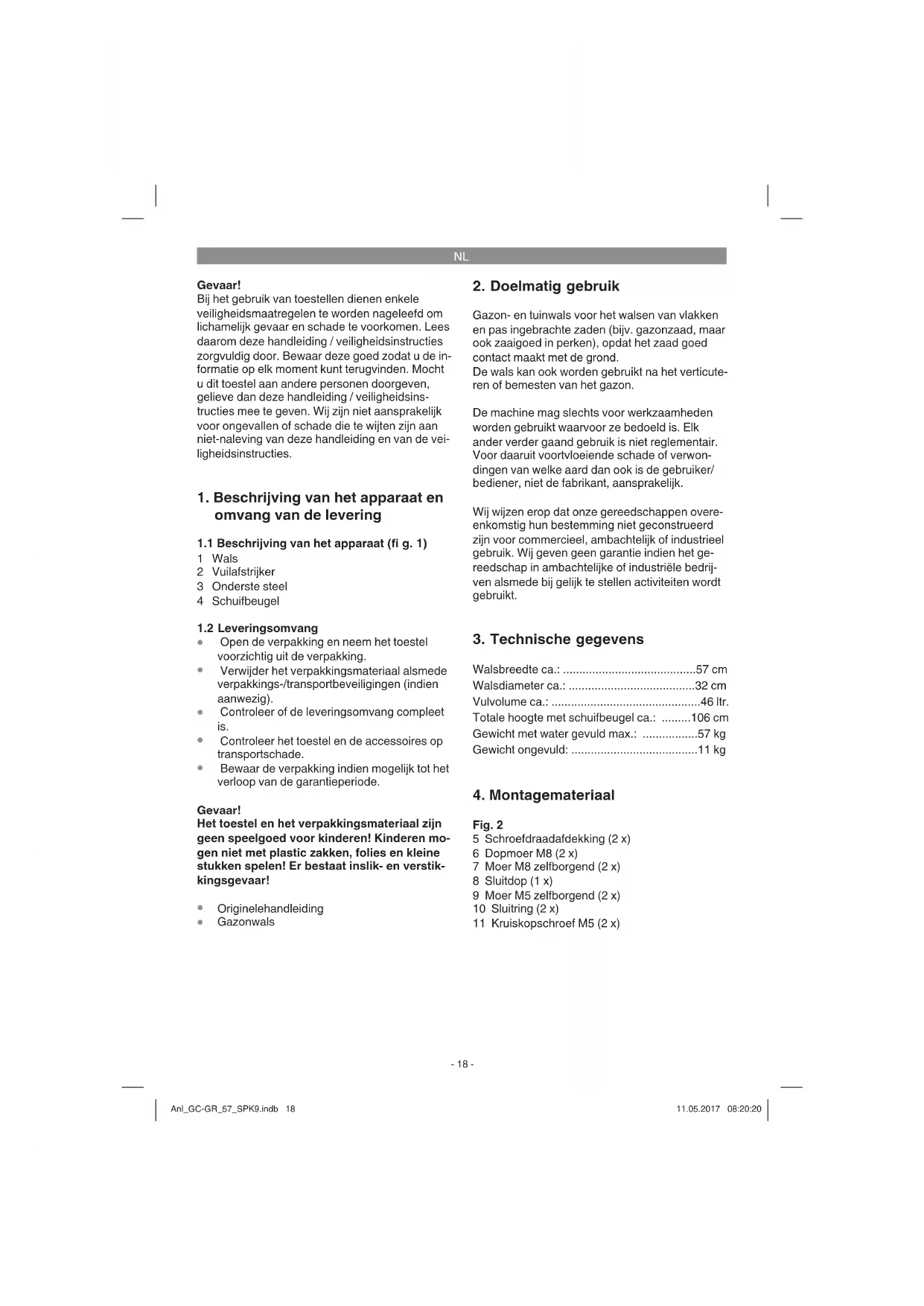

GEBRUIKSAANWIJZING GCGR 57 EINHELL

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructures zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsin- tructies mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan nied-naleving van deze handleiding en van de veiligheidsinstructures.

1. Beschrijving van het apparaat en omvang van de levering

1.1 Beschrijving van het apparatusaat (fi g. 1)

1 Wals
2 Vuilafstrijker
3 Onderste steel
4 Schuifbeugel

1.2 Leveringsomvang

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zichen geen spelgoed voor kinderen! Kinderen moogen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Originelehandleiding
Gazonwals

2.Doelmatig gebruik

Gazon- en tuinwals voor het walsen van vlakken en pas ingebrachte zaden (bijv. gazonzaad, maar ook zaaigoed in perken), opdat het zaad goed contact maakt met de grond.

De wals kan ook worden gebrukt na het verticute- ren of bemesten van het gazon.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Vooraaruit voortvloeieende schade of verwondenen van welke aard dan ook is de gebruiker/ bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruereeerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrièle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Totale hoogte met schuifbeugel ca.: 106 cm

Gewicht met water gemvuld max.: 57 kg

Gewicht ongevuld: 11 kg

5 Schroefdraadafdekking (2x)
6 Dopmoer M8 (2 x)
7 Moer M8 zelfborgend (2 x)
8 Slutdop (1 x)
9 Moer M5 zelfborgend (2 x)
10 Slitting (2 x)
11 Kruiskopschroef M5 (2 x)

NL

5. Montage

Fig. 3-10

Voor de montage heb u telkens een platte open sleutel SW 8, SW 13, SW 14 en een kriss-kopschroevendraajer rougote 2 nodig.

Volg bij de montage de afbeeldingen 3-10.

Vul de wals aan na de montage met water of zand, of betonneer hem UIT.

6. Bediening

Trek de wals in regelmatige banen over de te walsen grond. Stel de vuilafstrijker (2) zo in, dat zo weinig möglichk grond aan de wals blijft hechten. Wals alleen droge grond.

7. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

7.1 Reiniging

• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

7.2 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-qmbh.info

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilnen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zich nuwe apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht zichu apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelppen van zulke gebreken aan het apparaat of de verraning ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreak, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werden blootgesteld.

3. Van onze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installmentie, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvooraarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassenen (zoals bijv. overbelasting van het apparaat de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vremeinde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

• De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellellen van het defect geldend te worden gemaakt. Het indieren van garantieclaims van verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt nicht tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelieve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden terugestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareererd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
