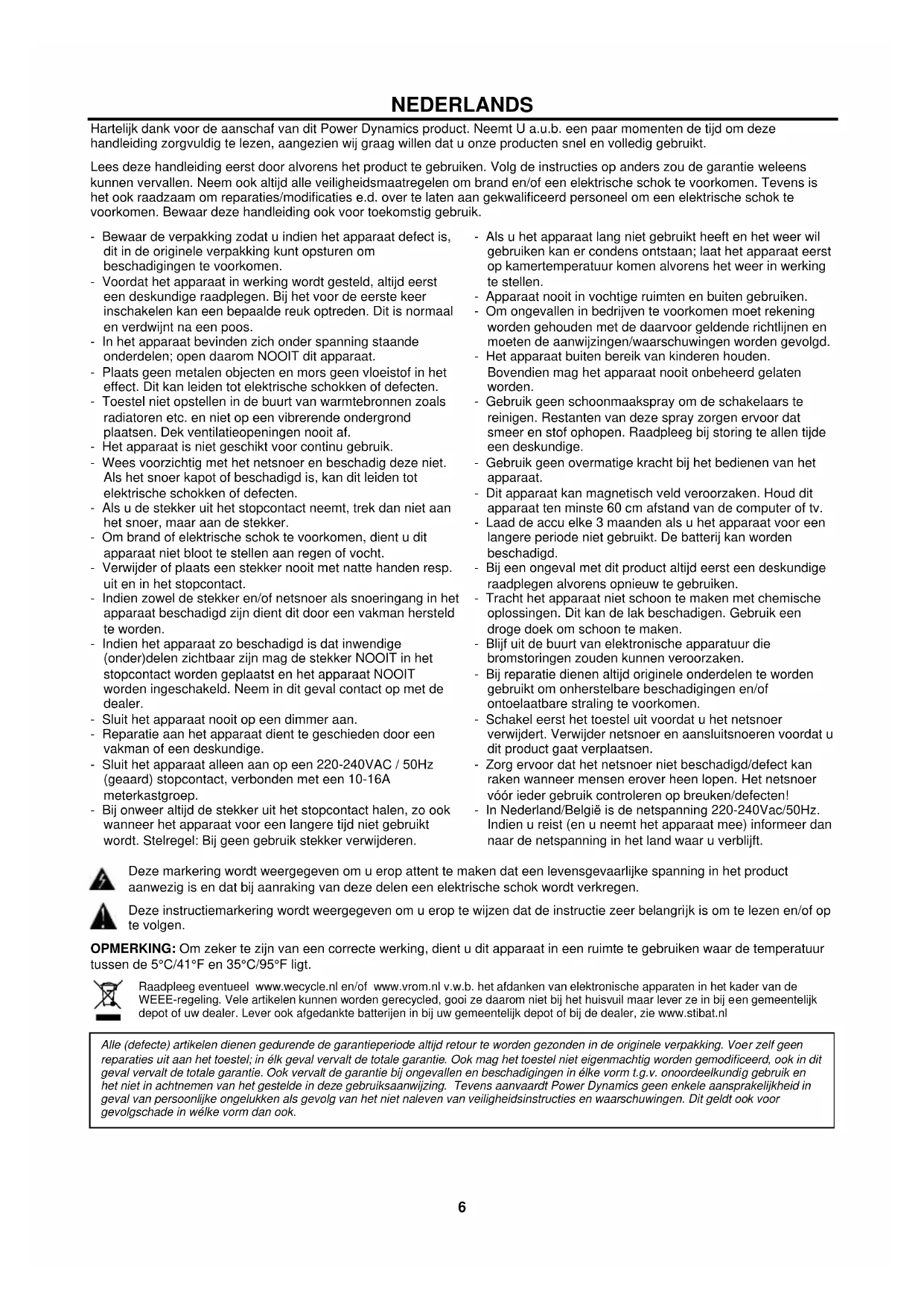

GEBRUIKSAANWIJZING PDMD301BT Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt U a.u.b. een paur momen deijd om deze handledig zorgvuldig te lezen, aangezien wijgraag wilnen dat u onsne producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie weleens konnen verrallen. Neem ook alkijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations/modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zDat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, alsijd eerst een deskundige raadplegen. Bij het voor de eerste koer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel Niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende ondergrond plaatsen. Dek ventilatieopeneringen nooit af.
• Het apparatus is Niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door eenvakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.

• Bij onweer.altijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang nicht gebruikt heeft en het weeil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werk ing te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gezchoolden met de waarvoor geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen honden.

Bovendien mag het apparaat nooit onbeheerd gelaten worden.

• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde een deskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparatus.
• Dit apparatusan magnetisch veld veroorzaken. Houd dit apparatusan ten minste 60~cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langereperiode Niet gebruikt. De batterij kan worden beschadigd.
• Bij een onceval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te makeen.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dieren alsigtijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluijsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wonneer mensen erover heb lopen. Het netsnoer vór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marketing worden weergegeven om u erop attent te make n dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze instructiemarkering worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker teijken van een correcte werkig, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventeel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waar Niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altdt retour te worden gezonden in de originele verpakking. Voer zich gen reparaties uit aan het toestel; in elk geval vervalt de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodifieerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij oncevallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het net in achtnemen van het gestelde in deze gebruiksaanwijing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van personoolijke ongelukken als gevolg van het net naleven van veiligheidsinstructies en waarschuwingen. Dlt geldt ook voor gevolgschade in wèlev vom dan ook.

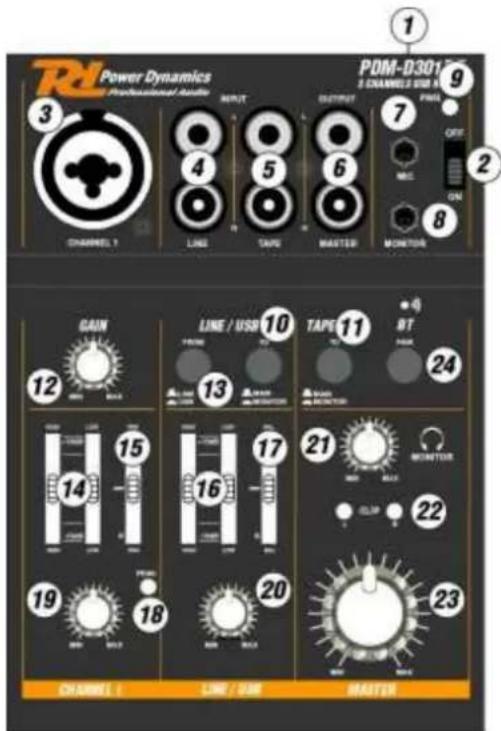

1. USB Poort type B (5Volt/500mA)
2. Aan / Uit schakelaar

3. Combo connector

4. XLR met +18V fantoomvoeding voor microfoon

5. Jack 6.3mm voor lijningang

6. Lijningang RCA connectoren

7. Tape ingang RCA connectoren
8. Master uitgang
9. Microfoon ingang Jack 3.5mm
10. Monitor uitgang Jack 3.5mm
11. Power LED indicator
12. Drukschakelaar om LINE /USB signalaal waar Main (omhoog) of Monitor (omlaag) te sturen.
13. Drukschakelaar om Tape signalaal waar Main/Monitor uitgang te sturen.
14. Gain-regelaar voor kanaal 1.
15. Drukschakelaar voor ingang signal van Line (omhoog) of USB (omlaag)
16. 2-Kanalen equalizer voor kanaal 1
17. Panorama balance regelaar
18. 2-Kanalen equalizer voor LINE/USB kanaal
19. Balance regelaar
20. Peak LED
21. Volumeregelaar voor kanaal 1
22. Volumeregelaar voor LINE/USB kanaal
23. Volumeregelaar voor monitor / hoofdtelefoon
24. Clip LED indicator L/R
25. Master volumeregelaar
26. Drukschakelaar om BT-verbinding te creeren voor draadloos audio streaming met ledindicator (alleen beschikbaar voor 172.603)

MENGPANELBEDIENING

Voordat u het apparaat inschakelt of loskoppelt, moet u de volumeregelaars (21, 23) volledig terugdraaien.

1. Sluit een microfoon of mono geluidsbron met lijnsignaal aan op de gecombineerde jack MIC/LINE (3) van het mono kanaal:

2. Sluit een microloon aan d.m.v. een gebalanceerd microloonkabel. Op de XLR-aansluiting is een constante fantoomspanning van 18V aanwezig (voar gebruik van een condensatormicroloon, die met deze fantoomvoeding werk).

3. Sluit een apparaat met lijnsignaal (bv. Ontvanger van een draadloos microfoonsystem) aan via de jack 6,3mm connector. Deze aansluiting is een gebalanceerde ingang. U kunt ook een apparatuur met ongebalanceerd aansluitingen d.m.v. 2-polige jack 6.3mm connector.

WAARSCHUWING: Gebruik uitsluiten gebalanceerde microfoon en microfoonkabel. Gebruik geen ongebalanceerde kabel! Sluit geen XLR-kabel aan op het apparaat indien deze aan staat, het apparaat kan onherstelbaar beschadigd worden! Via XLR-connector is.altijd een fantoomspanning van +18V aanwezig!

1. Sluit een stereogeluidsbron met lijnsignaal (b.v. cd-speler) aan op de RCA-stereoconnectoren (4/5).
2. Sluit RCA-connectoren aan op de MASTER (6) voor versterker of opnamesignaal.
3. Om voor te beluisteren sluit u een hoofdtelefoon (impedantie ≥ 8 ) of de versterker voor eenkleine monitorinstallatie aan op de 3,5 mm-stereojack MONITOR (8).
4. Om in te schakelen, schuif de schakelaar PWR (2) omlaag, de PWR LED (9) Licht op. Om uit te schakelen, schuift u de schakelaar omhoog.

BEDIENING VIA COMPUTER

Om het mengpaneel met een computer te bedieren, dient u audiosoftware te installeren op uw computersystem Er zich diverse gratis programma's verzrijigbaar op internet.

1. Start de computer en verbind de USB-aansluiting (1) via een USB-kabel met een USB-poort van de computer. Het mengpaneel worden door de computer als USB-audioapparaat herkend.
2. Open het audioweergave-/opnamesoftware en voer hierin de nodige instelleningen in voor de geluidsweergave via het mengpaneel of voor de geluidsopname van het mengpaneel

Bij geen geluidsopname of geluidsweergave, controller of de computer een USB-interface heegt verwonden en heeft geseleerd.

WAARSCHUWING: Langdurige bloatstelling aan hoge volumes kan het gehoor beschadigen! Het gehoor raakt gewend aan hoge volumes die na eenijdje Niet meer zo hoog lijken. Verhoog.daarom nicht telkens het volume, nadat u er gewend aan bent geraakt.

1. Selecteer met de toets LINE/USB (13), welt ingangssignaal u aan het kanaal LINE/USB toewijst.

Opmerking: Let bij opnames via de USB-aansluiting op het gevaar van feedback, wanner het opnamesignaal van de computer aan het kanaal LINE/USB als ingangssignaal toegewezen worden.

1. Voor de basisinstelling dient u eerst:

LEVEL (19, 20) volledig terugdraien.
- HIGH, LOW (14, 16), PAN (15) en BAL (17) in de middelste stand te schuiven.
- GAIN (12) en MASTER (23) tot in de middelste stand opendraien.

Stuur een geluidssignaal aan kanaal 1. Draai de LEVEL-regelaar (19) zover open dat het signaal goed hoorbaar is en de klank met de regelaars HIGH en LOW (14) ingesteld kan worden. Als u de LEVEL-regelaar te ver要去 draaien, verhoogt u de ingangsversterking door aan de GAIN-regelaar (12) te draaien. Zodra, de LED PEAK (18) oplicht voor langereperiode, moet u de GAIN terugdraaien. De LED PEAK mag alleen zo af en toe kortstondig oplichten.

Draai de LEVEL-regelaar van kanaal 1 opnieuw volledig terug, stuur een geluidssignaal naar kanaal LINE/USB en draai de LEVEL-regelaar (20) zo ver open dat de klank met de regelaars HIGH en LOW (16) ingesteld kan worden.

1. Na de basisinstelling kunnen de signalen van kanaal 1 en LINE/USB met de LEVEL-regelaars in de gewenste volumeverhouding gemengd of individuel in- en uitgemengd worden. Als er een kanaal Niet gebruikt worden, draait u de LEVEL-regelaar ervan volledig zich.
2. Voor kanaal 1, gebruik de PAN-regelaar (15) om het mono signaal in het stereoklankbeeld te krijgen. Voor kanaal LINE/USB stelt u met de BAL-regelaar (17) de balans van het stereosignaal in.
3. Om het signala van de TAPE-ingang (5) aan het gemengde signala toe te voegen, drukt u op de toets TAPE TO MAIN (11).

Opmerking: Als er een opname die via de MASTER-uitgang (6) gaat, tegelijk via de uitgang TAPE IN teruggevoerd worden, mag de toets TAPE TO MAIN Niet ingedrukt zich,,ondat er zich anders een feedback voordoet.

1. Stel met de MASTER-regelaar (23) het niveau in voor het uitgangssignaal, dat via de MASTER-uitgang (6) en de USB-poort (1) uitgevoerd worden. Bij oversturen za de CLIP (22) oplichten, draai dan LEVEL-regelaar (19, 20) terug. Om de CLIP LED op te lichten mag de toets TAPE TO MAIN/MONITOR (11) Niet ingedrukt zich.
2. Selecteer met de toets TAPE TO MAIN/MONITOR (11) om het audiosignaal aan de MONITOR (8) toe te wijzen. De CLIP (22) zal oplichten aan de hand van geseleterde beluisteringsfunctie. Stel het volume in met de MONITORregelaar (21).

Opmerking: Let bij opnames via de USB-aansluiting op het gevaar van feedback, wanner het opnamesignaal van de computer aan het kanaal LINE/USB als ingangssignaal toegewezen worden.

Bedrijvenpark Twente 415

7602 KM - ALMELO

[phone]

[phone]

The Netherlands

Product number: 172.600; 172.603

Product Description: PDM-D301 3Channel USB Mixer
