GEBRUIKSAANWIJZING GKS 15025 Güde

Vertaling van de originele gebruiksaanwijzing Combislijper

NEDERLANDS Graag instructies zorgvuldig doorlezen vórdat u de machine in gebruik neemt.

Combislijper GKS 150-25
Articlel-Nr. 55223
Aansluiting 230 V~50 Hz
Motorvermogen 250 W
Onbelast toerental 2950 min	-1
Kabellengthe 130 cm
Motoras Ø 12,7 mm
Afmetingen Polijstschijf 150 x 20 x 12,7 mm
Korrelgrotte Polijstschijf 36 K
Afmetingen Slijpband 50 x 686 mm
Korrelgrotte Slijpband 80 K
Motoras Ø 12,7 mm
Geluidsgeveens
Geluidsdrukniveau LpA	80,7 dB (A)
Geluidsvermogenniveau LwA	91,7 dB (A)
Gemeten volgens EN 62841; Onzekerheid K = 3 dB (A)

De vermelde waarden zijn emissiewaarden en zich zodoende nicht tevens ook veilige werkplaatswaarden. Ofschoon er een correlative tussen emissieen immissiewaarden bestaat, kan hieruit nicht betrouwbaar worden afgeleid of bijkomende voorzorgsmaatregelenoodzakelijk+zijn of Niet.Factoren die het actuele immissiepeil op de werkplek beinvloeden, omvatten de aard van de werkruimte en andere geluidsbronnen, bijv. het aantal machines en andere naburige werkprocessen. De toegelaten werkplekwaarden können ook van land tot land verschillen.Deze informatatie dientECHter de gebruiker in staat te stellen, een betere inschatting van bedreiging en risico uit te voeren.

WAARSCHUWING

De in dit gevevensblad vermelde geluidsemissiewaarde is gemeten volgens een in EN 62841 gernormeerde testprocedure en kan worden gebruikt voor de onderlinge vergelijkking van gereedschappen. Hij is ook geschikt voor een eerste beoordeling van de belasting.

De aangegeven geluidsemissiewaarde geldt voor de belangrijkste toepassingen van het gereedschap. Als het gereedschap beschier voor andere toepassingen of met ander toebehoren worden gebruikt of onvoldoende worden onderhonden, kan de geluidsemissiewaarde variieren. Hierdoor kan de belasting over de gehele werkperiode aanzienlijk stijgen. Voor een nauwkeurige inschatting van de geluidsbelasting moet tevens rekening worden gehonden met de tijdstippen waarop het apparaat uitgeschakeld is of weliswaar loopt, maar nicht daadwerkelijk in gebruik is. Hierdoor kan de belasting over de gehele werkperiode aanzienlijk dalen. Bepaal aanvullende veiligheidsmaatregelen om de gebruiker te beschemen gegen de inwerking van lawaai, zoals onderhoud van het gereedschap en het toebehoren en de organisatie van werkprocessen. Lawaai kan gehoorverliesveroorzaken.

Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met

de bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruiksaaanwijzing aangegeven, veiligheidsinstrumenties. Gedraagt u zich verantwoord gegenover andere Personen. De bedienende persoon is verantwoordelijk voor ongevallen of bevaren gegenover derden.De bedienende persoon is verantwoordelijk voor ongevallen of bevaren

tegenoverderden.

Het apparaat mag slechts door personen gebruikt worden van 16aar of ouder. Uitzondering hierop is het gebruik door jeugdige Personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt.

Indien betreffende de aansluiting en het bedieren van het apparaat twijfels ontstaan, kut u zich tot de klantendienst wenden.

Voorgeschreiben gebruik van het systeme

Deze machine is met inachtneming van de veiligheidsvoorschriften uitsluitend bedoeld voor hetSlijpen van bijvoorbeeld bijlen, scharen, messen, beiels met uitenlopende lengte, bredtes en vormen, spades, schaafbeitels van gereedschapsstaal met een hardheid groter dan 60 HRC.

De machine mag alleen in een technisch deugdelijke toestand worden gebruikt met inachtneming van alle veiligheidsaanwijzingen.

Dit apparaat uitsluitend gebruiken voor normalaagebruik, zoals aangegeven. Bij Niet naleving van debepalingen uit de algemeen geldende voorschriften,evenals van de bepalingen uit dieze gebruiksaanwijzing, kan de producent voor schaden Niet aansprakelijk gesteld worden.

Het is streng verboden de aan de machine aangebrachte veiligheidsinrichtingen te demonteren, het gebruiksdoel te veranderen of vreemde beschemingsinrichtingen aan te brengen.

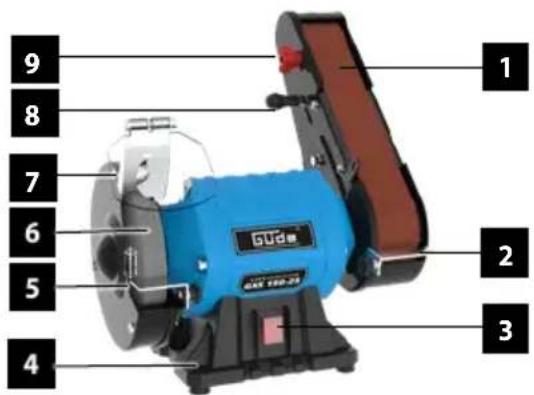

Beschrijving van het apparatus

1. Slijpband
2. Werkstuksupport Slijpband
3. Aan-/uitschakelaar
4. Boring voor werkbankmontage
5. Werkstuksupport schuurschijf
6. schuurschijf
7. Veiligheidsschem
8. Hendel slijpbandspanning
9. Draaiknop slijpbandafstand

Resterende gevaren

Ook bij een juist gebruik en opvolging van alle veiligheidsbepalingen{kunnen nog restrisico's bestaan.

Voorkom dat uw handen binnen het bereik van de slijpstenen komt.
- Gevaar voor letsel aan vingers en handen door de roterende slijpstenen wonneer het te lijpen gereedschap oneskundig worden gestuurd of ondersteund.
- Wegvliegende gereedschapsdelen
de geluidsemissie
- de stofemissie.
hand-en armtrillingen
- Gevaar voor verbranding
- Werktuig en werkstuk worden warm tijdens het versteenklagen.

Handelswijze in noodgeval

Tref de nooodzakelijkke maatregelen om eerste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel möglichk gekwalificeerde medische hulp aan. Bescherm gewonde Personen voor overig letsel en stel ze gerust. Indien u hulp vraagt, geef de volgende gegevens door:

1. Plaats van het ongeval
2. Soort van het ongeval
3. Aantal gewonden mensen
4. Soort verwondingen

Symbolen

Waarschuwing/Opgelet!

Waarschuwing - Voor verlaging van een letselrisico de gebruiksaanwijzing lezen.

Voor het uitvoeren van willekeurige werkzaamheden aan het apparaat de stekker uit het stopcontact nemen.

Veiligheidsbril dragen! Draag oorbeschemers!

Draag derhalve een geschikt stofbescermingsmasker.

Veiligheidsschoenen dragen.

Instruier kinderen en onbevoegde personnes dat zich zich ver van het apparatusat ophouden.

Hier nooit grijpen

Tegen vocht beschermen.
Stel de machine nicht bloot aan regen.

Bediening met halsketting verboden Bediening met een stropdas is verboden

Bediening met lang haar verboden

Tegen koude beschermen

Waarschuwing voor verstrengelinggevaar

Waarschuwing voor gevaarlijke elektrische spanning

Houd omstanders op een veilige afstand van de machine (ten minste 5m )

Waarschuwing voor weggeslingerde onderdelen

Niet toegestaan voor nat slijpen

Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de waarvoor bestemde recyclingplaatsen afleveren

CE Symbool

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING Lees alle verilgheidswaarschuwingen, voorschriften, afbeeldingen en spe-cificaties voor dit elektrische gereedschap. Als de onderstaande waarschuwingen Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwin-gen gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligkeit van de werkomgeving

b) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

c) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden.

Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen..

d) Houd kinderen en andere Personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u worden afgeleid, kunt u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is..

c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel alleen op de juiste manier. De kabel nooit gebruiken om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u allen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlengkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

2) Veiligkeit van Personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen

elektrisch gereedschap wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschemende uitrusting. Draag altiijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrustingen, zoals een stofmasker, veiligheidsschoenen met antislipzool, veiligheidshelm of gehoorbeschermer, afhankelijk van het type en het gebruik van het elektrische werktuig, verminder het risico van letsels
c) Vermijdt een ongewenste inbedrijneming. Controller of het elektrische werktuiguitgeschakeld is, indien dit aan de stroomtoevoer en/of accu aangesloten, opgetild of gedragen worden. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Instelgereedschap of een sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.
e) Voorkom een onevenwichtigige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g) Wanneer stofafzuigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
h) Ga door het vertrouwde en regelmatige gebruik van het gereedschap nicht nalatig te werk en neem altijd alle veiligheidswaarschuwingen in acht. Eenkleine onachtzaamheid kan binnen seconden tot ernstig letsel leiden.
3) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoortbestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better enveiligiberinnen het aangegeven capacitieitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch

gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Neem de stekker uit het stopcontact en/ of verwijder de accu voordat instellenen aan het apparaat worden uitgevoerd, onderdelen worden verrangen of het apparaat na gebruik worden wegpezet. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat het gereedschap nicht gebruiken door Personen die er Niet mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
e) Onderhoud het elektrische gereedschap en het toebehoren zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat voor gebruik deze beschadigde onderdelen repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Door gladde handgrepen en grijpvlakken is geen veilig gebruik en geen contrôle over het gereedschap in onverwachtete situatuies möglichk.

4) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee wordt gewaarborgd dat de veilighheid van het gereedschap in stand blijft.

Veiligheidsinstructies voor tafelslijpmachines

a) Gebruik geen beschadigde bewerkingshulpstukken. Controlleroor elk gebruik de bewerkingshulpstukken zoals slijpstenen op afsplinteringen en scheuren. Houd nadat u het bewerkingshulpstuk hebte gecontroleerd en gemonteerd omstanders buiten het bereik van het roterende bewerkingshulpstuk en LAST de machine gedurende een minuit onbelast op het hoogste toerental draaien. Beschadigde bewerkingshulpstukken breken meestal in.dequeue testperiode.
b) Het toegestane toerental van het bewerkingshulpstuk moet ten minste even hoop+zijn als het op de machine vermdelde maximale toerental. Bewerkingshulpstukken die sneller dan het toelaatbare toerental draaien,+kunnen breken enwegschieten.
c) Slijp nooit op de zichvlakken van de slijpstenen. Bij het sijpen op de zichvlakken kan de slijpsteen barsten en uit elkaar worden geslingerd.

Gevaar voor letsel!

Houd lichaamsdelen en kledij op een veilige afstand van de roterende delen van het apparaat.

Verplaats de machine alleen terwijl de stekker uit het stopcontact is genomen.

Zorg er.altijd voor dat de machine stabel staat en nicht van zichenplaats kankommen.

Voer voor elk gebruik een visuèle contrôle UIT.

Controleer in het bijzonder de veiligheidsinrichtingen, elektrische bedieningselementen, elektrische leidingen en schroefverbindungen op beschadigingen en een vaste zitting. Vervang indien nodig beschadigde onderdelen voordat u begint verstek te zagen.

Gebruik de machine altijd met bewerkingshulpstukken op beiden spindels om de kans op contact met deroterende spindel te beperken.

Let op de instructies voor veilig slijpen.

Vervang beschadigde of sterk gegroefde slijpstenen.

Schakel het apparaat onmiddelijkuit wanner het blokkeert.

Netaansluiting

Het gebruik is slechts met een foul-stroomschakelaar (RCD max. foulstroom van 30 mA) toegestaan.

Alleen aan eenfase-wisselstroom en alleen aan de op het type-plaatje aangegeven netspanning. Alleen aan geaarde contactdozen aansluiten. Machine alleenuitgeschakeld aan het net aansluiten.

Onderhoud

Voor het uitvoeren van willekeurige werkzaamheden aan het apparaat de stekker uit hetstopcontact nemen.

Het apparaat mag Niet gebruikt worden, als het beschadigd is of de beschemmingsinrichtingen defect zich. Vervang versleten of beschadigde onderdelen.

Let op! Indien de aansluitkabel van dit apparaat wordt beschadigd moet, om de omgeving Niet in gevaar te brengen, deze door de fabrikant, zich servicedienst of een gelijkwaardig gekwalificeerde person verrangen worden.

Reparaties en werkzaamheden, die nicht in denen aanwijzing worden beschreiben, enkel door gekwalifi- ceerd personeel lately UITvoeren.

Gebruik alleén origineel toebehoren en originele onderdelen.

De machine, in het bijzonder de luchtseuven, algijd goed schoon houden. Nooit water op het apparaatlichaaam spuiten!

Kunststoffen nicht met oplosmiddelen, ontvlambare of giftige vloeistoffen schoonmaking. Voor het schoonma-ken een vochtig doeke gebruiken.

Behandel alle beweegbare onderdelen met milieuvriendelijke olie.

Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zich. Onderhoudsen verzorgingsfoutenkunnen tot onvoorziene ongevallen en letsels leiden. Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guide.com.

Garantie

De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat.

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.

Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De Niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zich eveneens van garanties uitgesloten.

Belangrijke informatie voor klanten

Houd er rekening mee dat een retourzending, binen of ook buiten de garantieperiode, principeel in de originele verpakking uitgevoerd zou moeten worden. Door deze maatregel worden onnodige transportschaden en hun vaak controversiele regelgevingen efectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd.

Service

Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onsze website www.guede.com in helpen wij u snel en Niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te konnen identificeren hebben wij het serie+nummer evenals articikelnummer en productiejaar nodig.Deze gegevens vindt u op het typeplaatje.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Oplossen van problemen

Probleem Mogelijk oorzaak	Aanbevolen remedie
Machine kan nicht worden ingeschakeld met de aan/uit-schakelaar.	Geen netvoeding Controleer de netvoeding
	Aan-uitschakelaar defect	Laat de aan/uit-schakelaar verrangen door een geauthoriseerde klantenservice.
Slijpstenen draaien Niet mee wanner de machine is ingeschakeld.	Rubberen aandrijfwielenversleten.	Verdraai de stelbout om de aanzetdruk te verhogen en de lijpstenen wee meredraaien.
Machine bereikt Niet het hoogste toerental of vremde motorgeluiden.	Motor oververhit Schakel de machine uit en LASTe 30 minutes afkoelen.
	Motor defect Neem contact op met een geauthoriseerde klantenservice.
Schuurband vliegt maar buiten. Bandgeschiedenis is onjuist ingesteld.	Corrigeer totdat de band in het midden blijft.

Technická data

Vertaling van de EG-Conformiteitverklaring

Hiermede verklaren wij, dat de genoemde machine, op grond van zich ontwerp en bouwwijze, evenals de door ons in omloop gebrachteuitvoeringen, aan de desbetreffende fundamentele veiligheids- en gezondheidverordeningen van de EG-richtlijnen voldoen. Bij een Niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaring haar geldigheid.
