Producttype	Elektrische lier
Merk	Güde
Model	GSZ 100200
Motorvermogen	450 W
Voedingsspanning	230 V / 50 Hz
Maximale hefkracht (zonder katrol)	100 kg
Maximale hefkracht (met katrol)	200 kg
Maximale hefhoogte (belasting 100 kg)	11 m
Maximale hefhoogte (belasting 200 kg)	5,5 m
Kabellengte	12 m
Kabeldiameter	3 mm
Beschermingsgraad	IP54
Gewicht	12 kg
Kabelmateriaal	Staal
Bedieningstype	Schakelaar met noodstop
Veiligheid	Eindschakelaars, thermische zekering
Inbegrepen accessoires	Keerkatrol, 2 beugels, 4 zeskantbouten, handleiding
Beoogd gebruik	Heften van stijve lasten, huishoudelijk en recreatief gebruik
Onderhoud	Reiniging met vochtige doek, smering van het katrollager, kabelcontrole
Repareerbaarheid	Reparaties door gekwalificeerd elektricien
Reserveonderdelen	Originele staalkabel verkrijgbaar
Garantie	Materiaal- en productiefouten
Normen	CE, TÜV, GS

Veelgestelde vragen - GSZ 100200 Güde

Wat is het maximale hefvermogen van de lier GSZ 100200?

Het maximale hefvermogen is 100 kg zonder keerkatrol en 200 kg met keerkatrol.

Kan deze lier worden gebruikt om personen te heffen?

Nee, het is ten strengste verboden om personen of dieren te heffen. Deze lier is uitsluitend ontworpen voor stijve lasten.

Hoe installeer ik de keerkatrol?

Steek de kabel in de keerkatrol, monteer deze en draai de schroeven vast. Haak vervolgens de lasthaak in de haaksteun van de console.

Wat te doen als de noodstop wordt geactiveerd?

Druk op de rode noodstopknop. Om te deblokkeren, draai hem een kwartslag met de klok mee.

Hoe onderhoud ik de staalkabel?

Controleer regelmatig op scheuren of rafels. Smeer de kabel eenmaal per maand en vervang deze bij beschadiging door een originele kabel.

Wat is de vereiste voedingsspanning?

De lier werkt op 230 V / 50 Hz en moet worden aangesloten op een stopcontact dat is beveiligd met een aardlekschakelaar (RCD).

Is de motor beschermd tegen overbelasting?

Ja, de motor is uitgerust met een thermische zekering. Bij oververhitting stopt de lier; na afkoeling (ongeveer 5 minuten) kan deze opnieuw worden gebruikt.

Kan ik de lier continu gebruiken?

Nee, de lier is niet ontworpen voor industrieel of continu gebruik. Houd u aan werkcycli en laat hem afkoelen tussen gebruik.

Hoe vervang ik de staalkabel?

De vervanging moet worden uitgevoerd met een originele kabel. Neem contact op met uw dealer of een erkende service. Vergeet bij montage niet het spangewicht.

Welke accessoires worden meegeleverd met de lier?

De verpakking bevat: 1 keerkatrol, 4 zeskantbouten, 2 beugels en de handleiding.

GEBRUIKSAANWIJZING GSZ 100200 Güde

Vertaling van de originele gebruiksaanwijzing

ELEKTRISCHE KABELLIER

Lees de gebruiksaanwijzing voor het gebruik van de

elektrische kabellier zorgvuldig door.

Italiano I 39

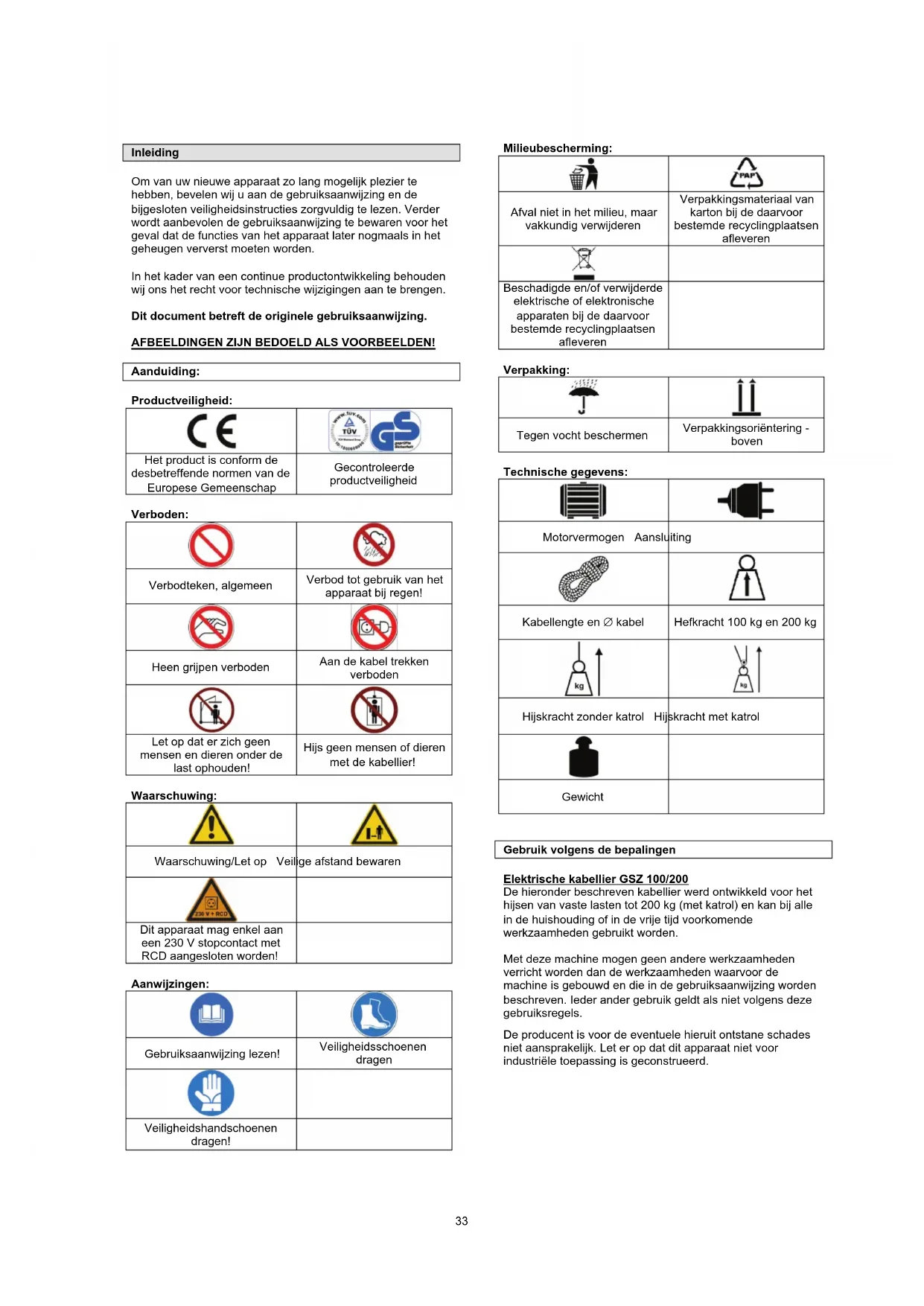

Om van uw nieuwe apparaat zo lang möglichk plezier te hebben, bevelen wij u aan de gebruiksaanwijzing en de bijgesloten veiligheidsinstrumentes zorgvuldig te lezen. Verder wordt aanbevolen de gebruiksaanwijzing te bewaren voor het geval dat de functies van het apparaat later nogmaals in het geheugen ververst moeten worden.

In het kader van een continue productontwikkeling behouden wij ons hetrecht voor technische wijzigingen aan te brengen.

Dit document betreft de originele gebruiksaanwijzing.

AFBEELDINGEN ZIJN BEDOELD ALS VOORBEELDEN!

Aanduiding:

Productveiligheid:

CE	TÜV GCS
Het product is conform de desbetreffende normen van de Europese Gemeenschap	Gecontrolernde productveiligheid

Verboden:

Verbodteken, algemeen	Verbod tot gebruik van het apparaat bij regen!
Heen vrijden verboden	Aan de kabel trekken verboden
Let op dat er zich geen mensen en dieren onder de last ophouden!	Hijs geen mensen of deren met de kabellier!

Waarschuwing:

!
Waarschuwing/Let op Veilige afstand bewaren
230 V + RCD
Dit apparaat mag enkel aan een 230 V stopcontact met RCD aangesloten worden!

Aanwijzingen:

Gebruiksaanwijzing lezen!	Veiligheidsschoenen dragen
Veiligheidshandschoenen dragen!

Milieubescherming:

	PAP
Afval nicht in het milieu, maar vakkundig verwijderen	Verpakkingsmateriaal van karton bij de waarvoort bestemde recyclingplaatsen afleveren
Beschadigde en/of verwijderde elektrische of elektronische apparaten bij de waarvoort bestemde recyclingplaatsen afleveren

Verpakking:

J	II
Tegen不可以 beschermen	Verpakkingsorientaftering - boven

Motorvermögen Aansluiting
Kabelengte en ∅ kabel	Hefkracht 100 kg en 200 kg
kg
Hijskracht zonder katrol Hijskracht met katrol
Gewicht

Gebruik volgens de bepalingen

De hieronder beschreiben kabellier wird ontwikkeld voor het hijsen van vaste lasten tot 200kg (met katrol) en kan bij alle in de huishouding of in de vrijelijk voorkomende werkzaamheden gezrukt worden.

Met deze machine mogen geen andere werkzaamheden verricht worden dan de werkzaamheden waarvoor de machine is gebouwd en die in de gebruiksaanwijzing worden beschreiben. Ieder ander gebruik geldt als Niet volgens.Deze gebruiksregels.

De producent is voor de eventuele hieruit ontstane schades Niet aansprakelijk. Let er op dat dit apparaat Niet voor industrièle toepassing is geconstrueree.

Levering (afb. 4)

Neem het apparaat uit de transportverpakking en contrôleer de volledigheid en de aanwezigheid van de volgende onderdelen:

1x Katrol
4x zeskantschroef
2x bevestigingsbeugel
1x Gebruikershandleiding

Indien onderdelen uit de levering beschadigd zich, neem contact met uw handelaar.

Beschrijving van het apparatus (afb. 1 en afb. 2)

a	Bevestigingsbeugel
b	Zeskantschroef
c	Uitschakelbeugel
d	Lasthaak
e	Eindschakelaar hijsen
f	Motor
g	Schakelkast
h	Bedleningsschakelaar
i	Noodschakelaar
j	Haahhouser
k	Kabeltrommel
l	Uitschakelgewicht
m	Stalen kabel
n	Katrol
o	Dragerkast
p	Eindschakelaar zakker

Garantie

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiai- of productiefouten zijn谈起 voeren. Bij een claim betreffende een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden.

Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv.
overbelasting van de machine, gebruik van geweld,
beschadigingen door vremde invloeden of vremde
voorwerpen. Het Niet naleven van gebruik- en
montageaanwijzingen en normale slijtage�in eveneens van
garanties uitgesloten.

Belangrijke fundamentele verilgheidsinstructies

Voordat met het apparaat gewerkt worden de navolgende veilgheidsvoorschriften en de gebruiksaanwijzing zorgvuldige gelezen te worden. Indien u het apparaat aan andere Personen wilt uitenen, overhandig dan ook de gebruiksaanwijzing. Bewaar de gebruiksaanwijzing altijd goed!

Verpakking: Uw apparaat bevindt zich in een verpakking om transportschade te voorkomen. Verpakkingen zich grondstoffen en daardoor wee ter gebruiken of hunnen gerecycleerd worden.

Gelieve de gebruiksaanwijzing zorgvuldig door te lezen en de instructies waarvan op te volgen. Maaktu zich, aan de hand van deze gebruiksaanwijzing, met het juiste gebruik ervan, evenals met de veiligheidsinstructues, vertrouwd. Bewaar deze aanwijzingen goed voor later gebruik.

• De kabellier mag slechts door Personen bediend worden die de aanwezige aanwijzingen goed hebben gelezen en begrepen; de kabellier mag Niet door Personen bediend worden die nicht passend geinstruereeerd zich on of zich in een twijfelachtige gezondheidstoestand bevinden.
  Voer voor elk gebruik een visuèle controle uit van het apparaat. Gebruik het apparaat Niet, als

veiligheidsinrichtingen beschadigd of versleten zich. Zet nooit de veiligheidsinrichtingen buiten bedrivf.
- Gebruik het apparaat uitsluitend voor het in deze gebruiksaanwijzing aangegeven gebruksdoel.
- Werk steeds oplettend. Overzie uw werk. Ga verstandig te werk. Gebruik de kabellier Niet, indien u Niet geconcentreerd bent.
- U bent verantwoordelijk voor de verilgheid binnen het werkingsgebied.
Laat het apparaat noot onbewaakt
- Indien de werkzaamheden worden onderbroken,plaats dan het apparaat op een veilige plaats.
- Gebruik het apparaat nooit bij regen of in een vochtige of natte omgeving.
- Nooit de kabellier met water afspuiten of in vloeistof dompelen.
- Gebruik elektrische apparaten nicht in de buurt van brandbare vloeistoffen of gassen.
- Schakel het apparaat Niet in, als het gedraaid is, resp. als het Niet in werkpositie is.
- Houd het apparaat ver van andere Personen, met name kinderen en huisdieren.
- Laat andere Personen het werktuig of de kabel Niet aanraken.
- Neem na het gebruik de netstekker uit en controllerer het apparaat op beschadiging.
- Indien het apparaat Niet wordt gebruikt, bewaar dit dan op een droge en voor kinderen Niet toegankelijkke plaat.
- De netspanning要去 overeenkomen met de spanning die op het typeplaatje is aangegeven.
- Reparations mogen enkel door een vakman uitgevoerd worden.
Voor ingebruinkeming van het apparaat en na een willekeurige botsing moet op beschadiging of slijtage gecontroleerd worden;Thatoodzakelijkere reparatieuithvoeren.
- Gebruik nooit reserveonderdelen en accessoireonderdelen die nicht door de produit zich bedoeld of aanbevolen.
- Gebruik het apparaat enkel bij daglicht of bij een goede kunstmatige verlichting.
- Let er op dat andere voorwerpen geen kortsluiting met de contacten van het apparatusaat veroorzaken.
Leg alle leidingen zodanig neer dat geen struikelgevaar ontstaat en beschadiging van de kabel uitgesloten is!
- Gebruikijdens de gehele vrij van het uitvoeren van alle werkzaamheden geschiktke kleding en neem in de omgeving passende voorzorgsmaatregelen i.v.m. het verhinderen van ongevallen.
- Gebruik de kabel Niet voor andere doeleinden. Draag het apparaat Niet aan de kabel en gebruik de kabel Niet om de stekker uit het stopcontact te trekken. Bescherm de kabel gegen warmte, olie en scherpe kanten.
- Verzorg uw werktuigen zorgvuldig. Houd uw werktuigen schoon om goed en veilig te kunnen werken. Controller regelmatig de stekker en het snoer en LAST deze bij beschadiging door een geauthoriseerdevakman vernieuwen. Controller de verlengkabels regelmatig en verrang beschadigde kabels door eenvakman.
- Verlengkabel in de open lucht. Gebruik in de open lucht slechts waaroor goedgekeurde en passend gekenmerkte verlengkabels (tot 20m 1,5mm^2 20-50 m 2,5mm^2
Koppel het apparaat van het net af - voor iedere reiniging na ieder gebruik
- Personen, die op grond van hun fysieke, sensorische of geestelijkke bekwaamheden of hun onbedrevenheid of onkunde nicht in staat zich het apparaat te bedieren,ogens het apparaat Niet gebruiken.

• Indien het apparaat, de aansluitkabel of de stalen kabel zichtbare beschadigingen vertoont, mag het apparaat Niet in gebruik genomen worden.
• Indien de netaansluiting van dit apparaat beschadigd worden, dient deze door de produit of een elektrovakman verrangen te worden.
• Reparities aan dit apparaat mogen enkel door een elektrrovakman uitgevoerd worden. Door onvakkundige reparations{kennen aanzienlijke gezaren ontstaan.
• Voor de accessoirenderdelen geldendezelfdevoorschriften.

Güde GmbH & Co. KG neemt geen garantie over voor schaden op grond van de volgende punten:

• Beschadigingen aan het apparatus door
  mechanische invloeden en te hoge spanningen.
• Wijzigingen aan het apparaat.
• Gebruik voor andere dan die in de gebruiksanawijzing beschreiben doeleinden.
• Volg beslist alle veiligheidsinstructies op om letsels en schaden te vermijden.

Belangrijke veiligheidsinstrumenties

• De kabellier要去 voor de aanvang van uit te voeren werkzaamheden op de perfecte functie van alle componenten gecontroleerd worden. Controleer in het bijzonder de perfecte staat van de karabijnhaken die een ongewenst loskomen van de haak voor last heffen van de voor het aanslaan van de lasten gebruekte middelen (kabels, ringen, transportopeningen etc.) verhinderen.
• De kabellier mag slechts voor het heffen van lasten gebruikt worden waarvan het gewicht, dat door de producent in de technische gegevens en het op het typeplaatje van de lier is aangegeven, het maximale draagvermogen Niet overschrijdt.

• Niet volgens voorschriften bevestigde lasten, die op de grund vallen zouden können,ogens Niet geheven worden.

• Sla de last volgens de voorschriften aan.

• De te heffen lasten mogen uitsluitend verticalaig heveven worden! Nooit schuin trekken of heffen!

• Er mogen zich, m.u.v. de bedienende persoon, geen personen onder de last of in deGeVarenzone ophouden. Een minimale afstand van 10 m bij een geheven lastClient aangehoven te worden.

• Alle stappen van het heffen mogen slechts met gebruik van geschiktte bevestigingselementen (zoals kabels, ringen, huisgen etc.) evenals overeenkomend met de aan de werkplaats geldige desbetreffende bepalingen en normen uitgevoerd worden.
• De metaalkabel van de kabellier mag Niet voor het bevestigen van lasten gebruikt worden.
• De inbedrijfstelling van de kabellier met nicht perfect gerichte trekkabel is ontoelaathaar.
• De kabellier mag in de staat met geheven lasten nicht zonder toezicht gelaten worden.
• Voor het begin van de werkzaamheden die met de kabellier worden uitgevoerd, dien het draagvermogen van de te dragen voorwerpen gecontroleerd te worden.
• Controleer de kabel voor de opname van de met de kabellier uit te voeren werkzaamheden op slijtage; bij sporen van slijtageCliente deze kabel door een neue verwangen te worden waarvan de eigenschappen met het maximaal toegestane draagvermogen van de kabellier overeenkomstig dienen te zich. De kabels mogen slechts door originèle onderdelen verwangen worden.
  Wendt u zich in geval van problemen, die met de functie van de kabellier samenhangen,.altijd tot uw vakhandelaar en vermij alle hulpmaatregelen.
• De motor voor aandrijving van de kabellier is Niet met een motorveiligheidsschakelaar uitgerust. De motor mag derhalve, in geval van problemen met het heffen

nooit overbelast worden; controller in dit geval dat de te heffen last Niet het toegestane draagvermogen van de kabellier overschrijdt en dat de netspanning Niet lager is.
- Om in geval van een dreigend gevaar op tijd ingrijpen te kunnen, dient de bedienende persono de kabellier vanuit een positie te bedieren waaruit de gehele werkomgeving bewaakt kan worden.
Let er op dat de kabel altijd schoon is en op de trommel opgewikkeld worden. Afb. 5
- Controller of de kabel van de kabellierijdens de werkzaamheden altijd met tenminste drie wikkelingen om de trommel gewikkeld is.
- De kabellier mag op geen manier gewijzigd worden; gebruik uitsluitend de met de kabellier meegeleverde inrichtingen voor het heffen.
- Gebruik de met de kabellier meegeleverde inrichtingen voor het heffen uitsluitend op de in de aanwezigee gebruiksaaanwijzing beschreiben wijze. Gebruik deze inrichtingen Niet voor andere apparaten of andere doelen.
- Gebruik in geval van een aansluiting van de netkabel aan een verlangkabel geen plakband of nadere hulpmiddelen.
- Controleer of de elektrische gegevens van het stroomnet voor de aansluiting van de kabellier met op het typeplaatje van de motor aangegeven waarden overeenkomstig�.
- Controller bij gebruik van een verlangkabel dat deze kabel met de stekker en de contactdoos voor de stroomtoevoer overeenkomt.
Voor iedere inbedrijfstelling dient de stalen kabel op eventuele beschadigingen gecontroleerd te worden. Het is streng verboden de kabellier met een beschadigde kabel te gebruiken (afb. 3).
Let op: De kabellier is Niet voor industrieel, resp. langdurig gebruik geschikt en kan derhalve na een aantal werkcyclussen uitschaken. Het apparaat要去 bij industrieel gebruik, volgens de bedrijfsregelgeving, vór de eerste ingebruinkeming door eenvakman gecontrolererd worden.
Heffen van personen is Niet toegestaan.
- Wanorde in de omgeving van het gebruiksgebied betekent ongevallensrisico.
- Beschermt u zich voor een elektrische schok. Vermijd aanrakingen van het lichaam met geaarde delen.
- Controleer uw machine op beschadigingen. Vór het gebruik van het werktuig moeten gezilgheidsnrichtingen zorgvuldig op hun perfecte en bedoelde functie onderzocht worden. Controller en de bewegende onderden goed functioneren, Niet klemmen en of onderdenen zijn beschadigd. Alle onderden moeten juist gemonteerd zich om alle functies van het apparaat te waarborgen. Beschadigde gezilgheidsnrichtingen en onderden moeten vakkundig door een werkplaats van een klantendienst gerepareerd of verwangen worden, voorzover niets anders in de gebruiksaanwijzing�aver is aangegeven. Beschadigde schakelaars moeten in een werkplaats van een klantendienst verwangen worden. Gebruik geen apparaten waaran de schakelaar zich Niet LAST, resp. uitschaken.
- De elektromotor van de kabellier is met een thermoschakelaar gegen overbelasting beveiligd. Bij reactie van de thermoschakelaar blijdt de kabellier staan. Pas na een afkoelpauze (ca. 5 minutes) kan de kabellier waar gebruikt worden.
- Let op: De kabellier is nicht voor langdurig gebruik geschikt en kan derhalve na een aantal werkcyclussen uitschakelen.
- Laat beschadigde onderdelen onmiddelijk verrangen.
- Voer reparations nicht zich uit (garantieverlies en minder,) veiligigkeit).

Stel de kabellier Niet onnodig aan wee, zonnestraling, stof en lage temperaturen bloat.
- leder verblijf of lopen van personen onder of in directe omgeving van zwevende lasten isuitdrukkelijk verboden.
- Uw elektrische kabellier is met een noodschakelaar uitgerust. In noodgeval de rode noodschakelaar indrukken!! Om de vergrendeling van de noodschakelaar los te makeen, een kwartdraai in de richting van de klokwijzers makeen.
- Let op: De kabellier heeft een einduitschakeling die de motor bij slechts 3 overgebleven wikkelingen op de trommel stopt.

Ontoelaatbaar gebruik

Het volgende gebruik is verboden!

1. Heffen met nicht verticale trekkabel.
2. Poging met de grond verbonden lasten te heffen.
3. Heffen van lasten die buiten de zwaartepuntas aangehaakt zich.
4. Pendelen van de zwevende last in de poging de last buiten de as van de kabellier te brengen.
5. Verzinken of zakken van de last, als binnen de hef- of dalingbaan hindernissen van een willekeurige soort aanwezig zich.
6. Verlaten van de kabellier met zwevende lasten.
7. Gebruik van de kabellier vanuit een plaat waaruit de last Niet volledig in het zichveld van de bedienende persoon is.
8. Heffen van personen.

Heffen van lasten met een gewicht dat het maximale draagvermogen van de kabellier overschrijdt.

Gebruik van de kabellier in een nicht perfecte staat.

Continue bedrijf. Volg de door de producent aangegeven werkcyclussen op om een functie van de motor volgens voorschriften te waarborgen.

Gebruik van de hefeindschakelaar voor normale uitschakeling van het hefproces.

Om een abnormale afwikkeling van de kabel van de trommel uit te sluiten mag de haak en het hijsblok Niet op de grond liggen!

Heffen van de last met katrol

Bij gebruik van de kabellier met katrol(len) is de duitschakeling buiten de functie! Let er op dat de rol NietDICter bij dan 20 cm van de kabellierkomt.

1. Open de katrol.
2. Plaats de kabel op de looprol.
3. Schroef de katrol(Ien) wee Samen en draai de schroeven vast aan.
4. Sla de te heffen last aan de lasthaak aan.

Verwijdering

De verwijderinginstrumentes zijn met pictogrammen aangegeven die op de machine, resp. op de verpakking, te vinden�n. Een beschrijving van de afzonderlijke betekenissen is in het hoofdstuk "Aanduiding" te vinden.

Verwijdering van de transportverpakking

De verpakking beschermt de machine gegen transportschades. De verpakkingsmaterialen zijn meestal volgens milieuvriendelijke en verwijderingtechnische standpunten gekozen en derhalve recyclebaar. Het retour brengen van de verpakking in de materiaalomloop spaar

grondstoffen en verlaagt de afvalhoeveelheden.

Verpakkingsdelen (bijv. folies, styropor) können voor kinderen gevaarlijk zijn. Er bestaat verstikkingsgevaarl Bewaar de verpakking buiten het bereik van kinderen en verwijder deze zo snel möglichk.

Eisen aan de bedienende persoon

De bedienende persoon moet, voor het gebruik van het apparaat, de gebruiksaanwijzing goed gelezen hebben.

Kwalificatie

Behalve een uitvoerige instructie door vakkundig verkooppensoneel is er geen speciale kwalificatie voor het gebruik van het apparaat nodig.

Minimale leeftijd

Het apparaat mag slechts door personen gebruikt worden van 16aar of ouder.

Uitzondering hierop is het gebruik door jegdige Personen bij een beroepsopleiding ter verkrijging van vaardighheid en indien dit onder toezicht van een opleider plaats vindt.

Scholing

Om het apparataat te kennen gebruiken is enig passend onderricht, door een vakman, resp. de bedieningsaanwijzing, voldoende. Een speciale scholing is Nietoodzakelijk.

Technische gegevens

Aansluiting/Frequentie: 230 Volt
Motorvermogen: 450 W
Max. hijskracht met katrol: 200 kg
Max. hijskracht zonder katrol: 100 kg
Max. hijshoopte bij 300 kg: 11 m
Max. hijshoopte bij 600 kg: 5,5 m
Kabeldiameter: 3 mm
Touw: 12 m
Beveiligingsklasse: IP 54 B
Gewicht: 12,0 kg

Transport en opslag

Bij opslag moet gelet worden dat het apparaat op een droge, voor kinderen en onbevoegden onbereiekbare plaats worden bewaard. Maak het apparaat, voor een langer Niet-gebruik, grondig schoon.

Samenbouw en Voorbereidingen

Installatie

• Controller bij het uitpakken van de kabellier of alle tot de levering behorende onderdelen aanwezig zijn evenals de perfecte staat van de kabellier en alle toebehooronderdelen. Om een uitsluiting van de garantie te verhinderen dienen mogelijkre reclamatories onmiddelijk na de levering gemeld worden.
• Lees de met de kabellier meegeleverde gebruiksaanwijing (de aanwezighe handleiding) goed door en volg bij de installmente van de kabellier exact de navolgende aanwijzingen op.
• Het dragende onderdeel, dat aan de kabellier bevestigd zal worden, moet minimaal het dubbele van de te verwachte last opnemen können (wij adviseren zich met een vakman te beraden).

• De montage van de kabellier vindt bij voorbaat aan een stalen buisarm plaats. De gebruikte stalen buis dient een diameter van 43mm en een wanddijke van min. 3 mm hebben.

• De dwarfsbalk dient vast in een wand verankerd zich. De verankering moet stabel uitgevoerd worden om de ontstane krachten te konnen dragen.

• Let er op dat het apparaat algijd waterpas en nooit schuin wordt bevestigd.
• Hang de lasthaak (d) bij gebruik van de katrol in de haakhouder (j) van de draagkast (o) in.

Inbedrijfstelling van de elektrische kabellier

Stap 1

Controleer of de netspanning met de spanning op het typeplaatje van de kabellier overeenkomstig is.

Stap 2

Controleer de stalen kabel en alle veiligheidsinrichtingen van de kabellier.

Stap 3

Controleer of de kabellier volgens voorschriften is geinstalleerd en de maximaal te heffen last standhoudt.

Stap 4

Borg de last gegen wegkippen en pendelen en controllerer de draagelementen.

Stap 5

Hef de lastrecht en gecontroleerd.

De elektrische kabellier is nu bedrijfsklaar!

Overige gevaren en beschemingsmaatregelen

Elektrische gezaren

Bedreiging	Beschrijving	Beschermingsmaatregel(en)
Direct elektrisch contact	Stroomsschok.	RCD
Indirect elektrisch contact	Stroomsschok door vloeistof.	RCD

Overige bedreigingen

Bedreiging	Beschrijving	Beschermingsmaatregel(en)
Uitgeworpen voorwerpen of vloeistoffen	Vloeistoffen kurenuit de elektrische kabellier eruit spuiten en zwareLetsels veroorzaken.	Draag steeds handschoenen en een veiligheidsbril.
Uitglieden, struikelen of vallen van Personen	De netkabel en het apparaat zichl kuren struikelgevaar betekenen.	Neem hiervoor desbetreffende maatregelen. (een geschikte opstelplaats, het met opschriften kenmerken van deze plaats, etc.)

Onderhoud en verzorging

1. Let op - levensgevaar door stroomschok! Koppel voor iedere reiniging en verzorging het apparaat van het net af. Let op - gevaar van apparaalbeschadigingen! Reinig het apparaat nooit onder stromend water of in afwaswater. Gebruik voor het reinigen geen scherpe schoonmaakmiddelen of harde voorwerpen waar dat deze het apparaat hunnen beschaden. Maak het apparaat af en toe met een vochtige doek schoon.
2. Controller regelmatig de stalen kabel (m) in de hele lengte op beschadlingen en de functie van de einduitschakaela (e) (de kabellier omhoog lately tot het uitschakelgewicht (l) de uitschakelbeugel (c) bedient).

3. Indien de stalen kabel (m) beschadigd is (geknikt of gesplinterd, zie afb. 3), dient deze met een origineel onderdeel verrangen te worden. Bij de montage van de kabel mag in geen geval het uitschakelgewicht (I) vergeten worden om een veilige einduitschakeling te waarborgen.

4. Behandel de lager van de katrol(len) regelmatig met iets olie.

5. Controller hetlichtopen van alle mechanische onderdelen van de lieinuitgeschakelde staat van het apparaat.
6. Het apparaat dissent minimaal eenmaal peraar door een vakman gecontroleer te worden. Het resultaat van de controle dissent in een boek genoteerd te worden.
7. Reinig en vet de stalen kabel iedere maand.

EG-Conformiteitverklaring

Hiermede verklaren wij,

Güde GmbH & Co. KG

Birkichstraße 6

74549 Wolpertshausen

Germany

dat het navolgend genoemde apparaat, op grond van zich ontwerp en bouwwijze, evenals de door ons in omloop gebrachte uitvoeringen, aan de desbetreffende fundamenteleeiligeholds- en gezondheidverordeningen van de EG-richlijnen voldoen.

Bij een Niet met ons overeengekomen wijziging aan het apparaat verliest deze verklaring haar geldigheid.

Benaming van het apparaat: Elektrische kabellier GSZ

Article nr.: 55050

100/20

Desbetreffende EG-Richtlijnen:

2006/42EG

2004/108EG

Gebrukteharmoniserende normen:

EN14492-2:2006
EN 60204-32:1998
ZEK 01.2-08/12.08
EN 55014-1:2006
EN 61000-3-3:1995+A1+A2
EN 61000-3-2:2006
EN 55014-2:1997+A1
EN 55014-1:1993+A1+A2
EN 55014-2: 1997
EN 61000-3-2: 1995+A1+A2
EN 61000-3-3: 1995

Plaats van certificeren:

Datum/Handtekening fabrikant: 04.10.2011

Gegevens betr. ondertekende: Dhr. Arnold

bedrijfsleider

om eventuale personenschade en materiele schade te vermeiden is de kabellier bedienende person verplicht het apparaat in goed functionerende en nette staat te honden. De volgende controliest moet in regelmatie intervalsen, die door de houder dienen vastgesteld te zich, als controbasis en documentatie dienen. Vastgestelde gebreken dienen per omgaande door een vakwerkplaats verwijderd te worden.

Controleliest/Controleboek kabellier	Datum		Datum		Datum
Draadkabel:	JA	NEE	JA	NEE	JA	NEE
Afzonderlijke draden gecontrolerd	□	□	□	□	□	□
Draadkabel op knikplaatsen gecontrolerd	□	□	□	□	□	□
Draadkabel op draadvrijheid gecontrolerd	□	□	□	□	□	□
Draadkabel op indrukkingen gecontrolerd	□	□	□	□	□	□
Leiding:
Netkabel gecontrolerd	□	□	□	□	□	□
Schakelleiding gecontrolerd	□	□	□	□	□	□
Bedieningeel:
Schakelkast gecontrolerd	□	□	□	□	□	□
Toets gecontrolerd	□	□	□	□	□	□
Ventilatorbeschemkap:
Ventilatorbeschemkap zonder verruilingen	□	□	□	□	□	□
Rem:
Rem gecontrolerd	□	□	□	□	□	□
Bevestiginassschroeven:
Schroeven gecontrolerd	□	□	□	□	□	□
Draagelementen en montagedelen gecontrolerd	□	□	□	□	□	□
Apparaat op roest en corrosie gecontrolerd	□	□	□	□	□	□
Apparaatkast op dichthid gecontrolerd	□	□	□	□	□	□
Aansluitkast:
Aansluitkast op breukplaatsen gecontrolerd	□	□	□	□	□	□
Einduitschakeling:
Einduitschakeling gecontrolerd	□	□	□	□	□	□
Lasthaak:
Haak op scheuren onderzocht	□	□	□	□	□	□
Haak op breken onderzocht	□	□	□	□	□	□
Grendelveer gecontrolerd	□	□	□	□	□	□

Premessa

Pericole remanente sī māsuri de protectie

Pericole remanente electrice:

Pericol	Descriere	Măsură (i) de protectie
Contact electric direct	Electrocutare RCD
Contact electric indirect	Electrocutare prin mediu	RCD

Alte periclitari:
