Producttype	Wandairconditioner (wandmontage)
Merk	LG
Model	S09ES
Koelmiddel	R32 (brandbaar)
Bedrijfsmodi	Koelen, verwarmen, ontvochtigen, ventilator, jet, automatisch (AI), automatisch schakelen
Afstandsbediening	Draadloos met AAA-batterijen (1,5 V)
Connectiviteit	Wi-Fi 2,4 GHz via LG ThinQ-app (smartphone)
Speciale functies	Ionisator, stil, automatische reiniging, energiebeheer (20%/40%/60%), air comfort
Timers	Aan/Uit, enkelvoudig, slaap (tot 7 uur)
Automatisch herstarten	Ja (herstelt instellingen na stroomuitval)
Filteronderhoud	Elke 2 weken reinigen; wasbaar met lauw water (max 40°C)
Ionisator (optioneel)	Elke 6 maanden reinigen met droog wattenstaafje
Voeding	220-240 V / 50 Hz (aparte stroomonderbreker vereist)
Veiligheid	Richtlijnen voor kinderen, installatie, gebruik; brandbaar koelmiddel (R32)
Repareerbaarheid	Vereist een gekwalificeerde professional voor ingrepen aan het koelcircuit
Reserveonderdelen	Luchtfilter, afstandsbediening, batterijen (AAA)
Smartphone-app	LG ThinQ (slimme diagnose, afstandsbediening)
Display	Scherm op binneneenheid (temperatuur, modi)
Garantie	Zie fabrikantvoorwaarden

Veelgestelde vragen - S09ES LG

Hoe maak ik het luchtfilter schoon?

Schakel de stroom uit en haal de stekker uit het stopcontact. Open het voorpaneel, verwijder het filter door het lichtjes op te tillen. Maak het schoon met een stofzuiger of met lauw water (max 40°C) en een neutraal reinigingsmiddel. Droog het in de schaduw en plaats het terug door de haken in het deksel te steken. Controleer of het goed vastzit.

Hoe gebruik ik de Jet-modus?

Zet het apparaat aan, selecteer de gewenste modus (koelen, verwarmen of ontvochtigen) en druk op de knop JET MODE. Het pictogram 'P' verschijnt. In de koelmodus blaast de sterke lucht gedurende 30 minuten en wordt de temperatuur ingesteld op 18°C. In de verwarmingsmodus op 30°C. U kunt de temperatuur aanpassen met de +/- knoppen.

Hoe stel ik de aan/uit timer in?

Druk meerdere keren op de knop TIMER tot het timerpictogram (ON of OFF) knippert. Gebruik de +/- knoppen om de minuten te selecteren en druk vervolgens op SET/CANCEL om te bevestigen. Om te annuleren, drukt u op CANCEL of herhaalt u de procedure met SET/CANCEL.

Wat te doen als de airconditioner niet koelt?

Controleer of het apparaat in de koelmodus staat en de ingestelde temperatuur lager is dan de kamertemperatuur. Zorg ervoor dat het luchtfilter niet verstopt is (maak het elke 2 weken schoon). Controleer of gordijnen of meubels de luchtuitlaat niet blokkeren. Als het probleem aanhoudt, gebruik dan de Jet-modus voor snelle koeling.

Hoe verbind ik het apparaat met de LG ThinQ-app?

Download de LG ThinQ-app uit Google Play of de App Store. Zorg ervoor dat uw smartphone is verbonden met het 2,4 GHz Wi-Fi-netwerk. Controleer op het apparaat of het Wi-Fi-pictogram brandt. Volg de instructies in de app om het apparaat te registreren. Als de verbinding mislukt, controleer dan of de router in de buurt is en het wachtwoord correct is.

Hoe gebruik ik de slimme diagnosefunctie (Smart Diagnosis)?

Open de LG ThinQ-app en selecteer Smart Diagnosis. Houd de microfoon van uw smartphone bij het logo op de binneneenheid. Houd de knop DIAGNOSIS op de afstandsbediening minstens 5 seconden ingedrukt tot de gegevensoverdracht is voltooid. De diagnose wordt in de app weergegeven.

Hoe schakel ik automatisch herstarten uit?

Open het voorpaneel van de binneneenheid. Houd de knop ON/OFF 6 seconden ingedrukt. Het apparaat geeft twee pieptonen en het lampje knippert 4 keer. Om opnieuw in te schakelen, herhaalt u dezelfde procedure.

Wat te doen bij een foutcode op het display?

De binneneenheid knippert met tussenpozen van 2 seconden bij een fout. Schakel het apparaat uit, haal de stekker uit het stopcontact en wacht een paar minuten voordat u het weer aansluit. Als de code opnieuw verschijnt, neem dan contact op met uw dealer of de LG-klantenservice.

Hoe gebruik ik de slaapmodus?

Zet het apparaat aan. Druk meerdere keren op de knop TIMER tot het slaapicoon (een bed) knippert. Gebruik +/- om de tijd te kiezen (1 tot 7 uur). Druk op SET/CANCEL om te bevestigen. Het apparaat schakelt automatisch uit na de ingestelde tijd.

Hoe stel ik de luchtstroomrichting in?

Druk meerdere keren op de knop SWING (of SWING) om de gewenste verticale of horizontale richting te selecteren. U kunt een vaste positie of automatisch zwaaien kiezen. Houd er rekening mee dat de horizontale aanpassing mogelijk niet beschikbaar is op alle modellen.

GEBRUIKSAANWIJZING S09ES LG

Lees deze handleiding aandachtig door voordat u het apparaat gebruikt en houd deze te allen tijde binnen handbereik.

TYPE: AAN DE MUUR BEVESTIGD

Vertaling van de oorspronkelijke instructie

INHOUDSOPGAVE

Deze handleiding kan afbeeldingen of inhoud bevatten die verschillen van het aangeschafte model.

Deze handleiding is onderhevig aan herziening door de fabrikant.

VEILIGHEIDSVOORSCHRIFTEN 3

BELANGRIJKE VEILIGHEIDSINSTRUCTIES 4

GEBRUIK 11

Aanwijzingen voor het gebruik 11

Onderdelen en functies 11

Draadloze afstandsbediening 12

De airconditioner automatisch herstarten 17

Gebruik van de functie modus 17

De functie Jet Mode gebruiken 20

De functie Ventilatiesnelheid gebruiken 21

De functie luchtstroomrichting gebruiken 21

De aan/uit-timer instellen 22

De Slaapfunctie (optioneel) gebruiken 23

De Eenvoudige slaapfunctie (optioneel) gebruiken 23

De functie Energieeergave (optioneel) gebruiken 24

De functie Licht uit (optioneel) gebruiken 24

De functie Comfortlucht (optioneel) gebruiken 24

De functie Energiecontrole (optioneel) gebruiken 25

1. Speciale functies gebruiken 25

SMART FUNCTIONS 27

LG ThinQ applicatie 27

Smart Diagnosis 29

ONDERHOUD 30

Reinig de luchtfilter 32

PROBLEEMOPLOSSING 33

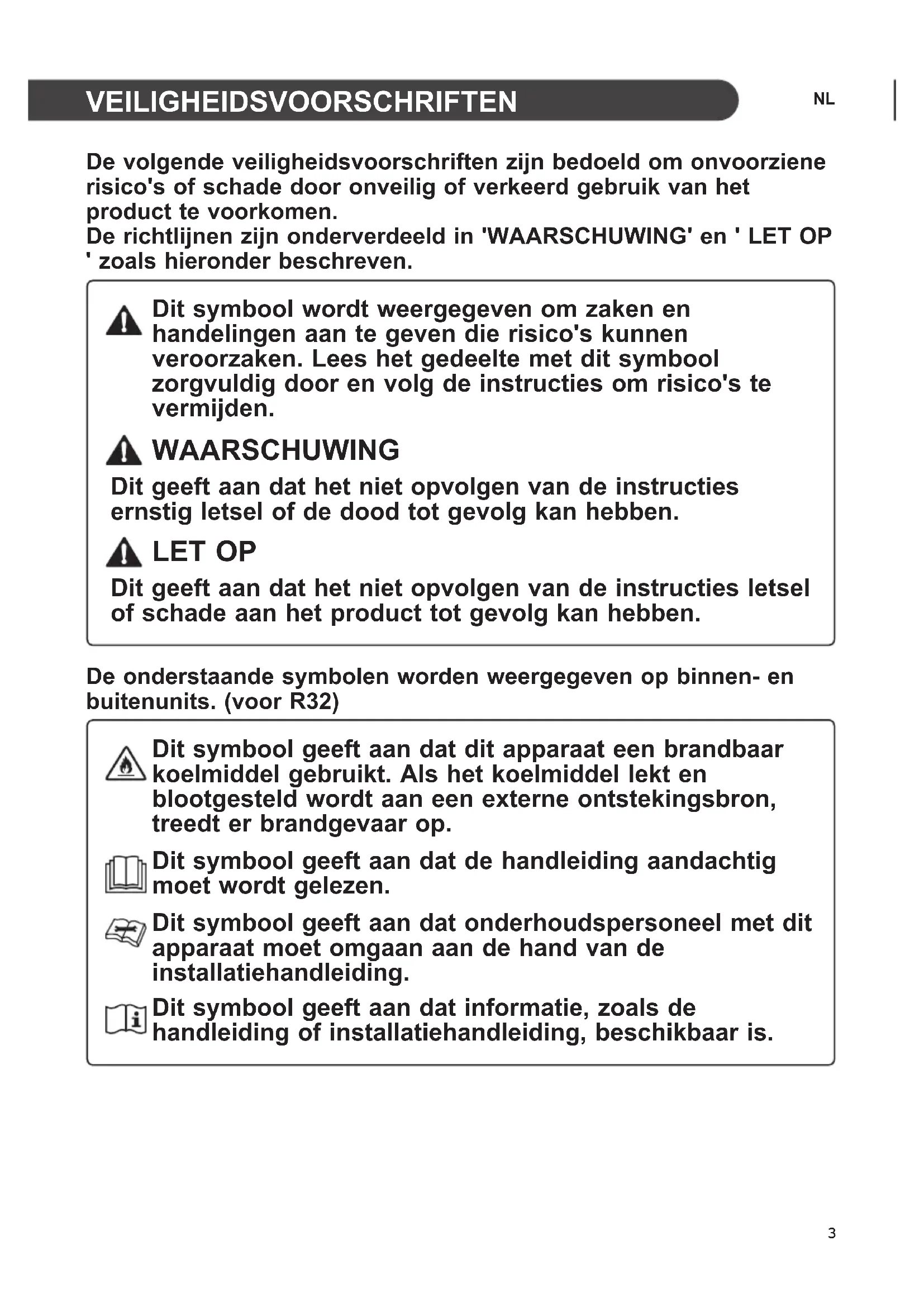

De volgende veiligheidsvoorschriften zijn bedoeld om onvoorziene risico's of schade door onveilig of verkeerd gebruik van het product te voorkomen.

De richtlijnen zijn onderverdeeld in 'WAARSCHUWING' en 'LET OP' zoals hieronder beschreven.

Dit symbool wordt weergegeven om zaken en handelingen aan te geven die risico's kunnen veroorzaken. Lees het gedeelte met dit symbool zorgvuldig door en volg de instructies om risico's te vermijden.

WAARSCHUWING

Dit geeft aan dat het niet opvolgen van de instructies ernstig letsel of de dood tot gevolg kan hebben.

LET OP

Dit geeft aan dat het niet opvolgen van de instructies letsel of schade aan het product tot gevolg kan hebben.

De onderstaande symbolen worden weergegeven op binnen- en buitenunits. (voor R32)

Dit symbool geeft aan dat dit apparaat een brandbaar koelmiddel gebruikt. Als het koelmiddel lekt en blootgesteld wordt aan een externe ontstekingsbron, treedt er brandgevaar op.

Dit symbool geeft aan dat de handleiding aandachtig moet worden gelezen.

Dit symbool geeft aan dat onderhoudspersoneel met dit apparaat moet omgaan aan de hand van de installatiehandleiding.

Dit symbool geeft aan dat informatie, zoals de handleiding of installatiehandleiding, beschikbaar is.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING

Volg om het risico op explosie, vuur, overlijden, elektrische schok, letsel of verbranding van personen tijdens het gebruik van dit product te verminderen de basisvoorzorgsmaatregelen, met inbegrip van de volgende, op:

Kinderen in het gezin

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, tenzij ze met betrekking tot het gebruik van dit apparaat geïnstrueerd zijn door of onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht gehouden worden om te garanderen dat ze niet met het apparaat spelen.

Voor gebruik in Europa:

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of worden geïnstrueerd over het veilig gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.

Installatie

• Installeer de airconditioner niet op een onstabiel oppervlak of op een plek waar gevaar op vallen bestaat.
• Neem contact op met een geautoriseerd servicecentrum voor de installatie of verplaatsing van de airconditioner.
• Installeer het paneel en de afdekking van de schakelkast veilig.

- Installeer de airconditioner niet op een plek waar ontvlambare vloeistoffen of gassen zoals diesel, propaan, verfverdunner etc. zijn opgeslagen. - Zorg ervoor dat de buis en voedingskabel die de units binnen en buiten verbinden niet te strak getrokken worden bij het installeren van de airconditioner. - Gebruik een standaard stroomonderbreker en zekering die geschikt zijn voor de klasse van de airconditioner. - Voer geen gas of lucht in het systeem, met uitzondering van de specifieke koelvloeistof. - Gebruik een niet-ontvlambaar gas (stikstof) om op lekken te controleren en lucht te verwijderen; het gebruik van perslucht of ontvlambaar gas kan tot vuur of explosie leiden. - De binnen/buitenaansluitingen moeten stevig vastgezet worden en de kabel moet correct gelegd worden, zodat er geen spanning op staat en de kabel uit de aansluitingen getrokken kan worden. Onjuiste of slechte verbindingen kunnen leiden tot warmteproductie of vuur. - Installeer een specifieke elektrische aansluiting en stroomonderbreker, voordat u de airconditioner gebruikt. - Sluit de aardekabel niet aan op een gasleiding, een bliksemafleider of een telefoonaarding.

• Zorg ervoor dat alle noodzakelijke ventilatieopeningen niet worden belemmerd. (zie R32)
• De middelen voor het loskoppelen moeten voorzien zijn in de vaste bedrading in overeenstemming met de bedradingsregels. Installeer de unit niet in mogelijk explosieve atmosferen.

Gebruik

• Gebruik alleen de delen die op de lijst met onderdelen staan. Probeer het apparaat nooit te wijzigen.
• Zorg ervoor dat kinderen niet op de unit buiten klimmen of er op slaan.
• Leg lege batterijen op een plek waar geen gevaar op vuur bestaat.
• Gebruik alleen de op het label van de airconditioner gespecificeerde koelvloeistof.
• Onderbreek de stroomtoevoer als er lawaai, stank of rook uit de airconditioner komt.
• Plaats geen ontvlambare substanties, zoals diesel, benzeen, of verdunner in de buurt van de airconditioner.
• Neem contact op met een geautoriseerd servicecentrum als de airconditioner onder water heeft gestaan bij een overstroming.
• Gebruik de airconditioner niet gedurende een langere periode in een kleine ruimte, zonder voldoende ventilatie.
• In geval van een gaslek (zoals Freon, propaangas, LP-gas etc.) voor het opnieuw gebruiken van de airconditioner goed ventileren.
• Neem contact op met een geautoriseerd servicecentrum of een dealer voor de reiniging van de binnenzijde. Het gebruik van agressieve schoonmaakmiddelen kan leiden tot corrosie of schade aan de unit.
• Zorg voor voldoende ventilatie als de airconditioner tegelijk met een verwarmend apparaat, zoals een verwarming, gebruikt worden.
• Blokkeer de luchttoevoer en -uitvoer niet.
• Steek geen handen of objecten in de luchttoevoer of -uitvoer als de airconditioner aan staat.
• Zorg ervoor dat de stroomkabel niet vuil, los of kapot is.
• Zorg ervoor dat u de airconditioner nooit aanraakt of repareert met natte handen.
• Plaats geen voorwerpen op de stroomkabel.
• Plaats geen verwarming of andere verwarmende apparaten in de buurt van de stroomkabel.

Wijzig of verleng de stroomkabel niet. Krassen of loslatende isolatie op de stroomkabel kan leiden tot vuur of elektrische schok en moet worden vervangen.

• Onderbreek de stroomtoevoer onmiddellijk in het geval van stroomstoring of een onweersbui.
• Zorg ervoor dat de voedingskabel er niet uit kan worden getrokken of beschadigd kan raken tijdens het gebruik.
• Raak de koelmiddelleiding, de waterleiding of interne onderdelen niet aan wanneer het apparaat werkt of onmiddellijk na de werking.

Onderhoud

• Maak het apparaat niet schoon door direct water op het product te spuiten.
• Koppel de stroomtoevoer los en wacht tot de ventilator stopt voordat u begint met schoonmaken of onderhoud.

• Installatie of reparaties die uitgevoerd worden door ongeautoriseerde personen kunnen u en anderen in gevaar brengen.
• Iedere persoon die betrokken is bij het werken aan of het openen van een koelcircuit, moet in het bezit zijn van een geldig certificaat van een door de industrie erkende beoordelingsinstantie dat hen de bevoegdheid verleent om koelmiddelen veilig te behandelen in overeenstemming met de door de industrie erkende beoordelingsspecificaties. (zie R32)
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarvoor de hulp van ander gekwalificeerd medewerker vereist is, moeten worden uitgevoerd onder toezicht van een persoon die bevoegd is om brandbare koelmiddelen te gebruiken. (zie R32)
• De informatie in deze handleiding is bedoeld voor gebruik door een gekwalificeerde technicus, die bekend is met de veiligheidsprocedures en die over het juiste gereedschap en testinstrumenten beschikt.
• Het niet lezen en opvolgen van alle instructies uit deze handleiding kan leiden tot slechte werking van het apparaat, schade aan eigendommen, persoonlijk letsel en/of de dood.
• Dit apparaat dient geïnstalleerd te worden conform de nationale richtlijnen voor de bedrading. - Indien een stroomkabel vervangen moet worden, dienen de werkzaamheden hiervoor uitgevoerd te worden door geautoriseerd personeel, dat uitsluitend originele reserveonderdelen gebruikt.
• Dit apparaat moet correct geaard worden om het risico op een elektrische schok te minimaliseren.
• Snijd de aardingskabel niet door en verwijder deze niet uit het stopcontact.
• Het bevestigen van de aardingsadapter aan de houder van de afdekschroef op de muur aardt het apparaat niet, tenzij de afdekschroef van metaal is, niet geïsoleerd is en de muurhouder geaard is door de huisbedrading.
• Laat de muurhouder en het circuit controleren door een gekwalificeerde elektricien als u twijfelt of de airconditioner goed geaard is.
• De koelvloeistof en het isolatiegas die in dit apparaat worden gebruikt, vereisen speciale procedures voor de verwijdering ervan. Neem contact op met een onderhoudsmonteur of een soortgelijk gekwalificeerd persoon voordat u deze verwijdert.
• Indien de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant of een onderhoudsmonteur om gevaar te vermijden.
• Het apparaat moet worden opgeslagen in een goed geventileerde ruimte, waarvan de grootte overeenkomt met de ruimte die voor het gebruik is opgegeven. (voor R32)
• Het apparaat moet worden opgeslagen in een ruimte zonder continu open vuur (bijvoorbeeld een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld een werkende elektrische verwarmingsinrichting). (voor R32)
• Het apparaat moet worden opgeslagen om te voorkomen dat mechanische schade optreedt. (voor R32)

LET OP

Volg om het risico op licht letsel aan personen, slechte werking of schade aan het product of eigendommen bij het gebruik van dit product te verlagen de algemene voorzorgsmaatregelen, met inbegrip van de volgende, op:

Installatie

• Installeer de airconditioner niet in een gebied waar deze direct is blootgesteld aan zeewind (zoutnevel).
• Installeer de afvoerpijp correct voor een goede afvoer van het condenswater.
• Wees voorzichtig bij het uitpakken of installeren van de airconditioner.
• Raak tijdens de installatie of reparatie lekkende koelvloeistof niet aan.
• Verplaats de airconditioner met twee of meer personen of gebruik een heftruck.
• Installeer de unit buiten op zo'n manier dat deze beschermd is tegen direct zonlicht. Plaats de unit binnen niet op een plek waar deze direct blootgesteld is aan zonlicht via de ramen.
• Verwijder het verpakkingsmateriaal, zoals schroeven, nagels, plastic zakken of batterijen en gebruik een goede verpakking na installatie of reparatie.

Installeer de airconditioner op een plek waar het lawaai van de buitenunit of de uitlaatgassen niet voor overlast bij de buren zorgen. Als u dit niet doet, kan dit conflicten met de buren tot gevolg hebben.

Gebruik

• Verwijder de batterijen als de afstandsbediening gedurende een langere periode niet gebruikt wordt.
• Zorg ervoor dat de filter geïnstalleerd is voordat de airconditioner gebruikt wordt.
• Controleer na installatie of reparatie van de airconditioner of er koelmiddel lekt.
• Plaats geen voorwerpen op de airconditioner.
• Meng nooit verschillende soorten batterijen, of oude en nieuwe batterijen in de afstandsbediening.
• Laat de airconditioner niet gedurende lange tijd werken als de luchtvochtigheid zeer hoog is of als er een deur of raam open staat.
• Gebruik de afstandsbediening niet meer als een batterij vloeistof gelekt heeft. Spoel goed af met schoon water als uw kleren of huid blootgesteld zijn aan de lekkende vloeistof van de batterij.
• Stel geen personen, dieren of planten gedurende langere periodes bloot aan de koude of warme wind van de airconditioner.
• Indien de lekkende batterijvloeistof ingeslikt wordt: de mond goed spoelen en contact opnemen met een arts.

Drink het door de airconditioner afgevoerde water niet. - Gebruik het product niet voor speciale doeleinden, zoals het conserveren van eten, kunstwerken etc. Dit betreft een airconditioner voor consumenten, geen nauwkeurig koelingssysteem. Er bestaat risico op schade of verlies van eigendommen. - Laad de batterijen niet opnieuw op en haal ze niet uit elkaar.

Onderhoud

• Raak de metalen onderdelen van de airconditioner niet aan bij het verwijderen van het luchtfilter.
• Gebruik een stevige stoel of ladder bij het schoonmaken, onderhouden of repareren van de airconditioner op hoogte.
• Gebruik nooit sterke schoonmaak- of oplosmiddelen bij het reinigen van de airconditioner en spuit niet met water. Gebruik een zachte doek.

Aanwijzingen voor het gebruik

Suggestie voor energiebesparing

• Koel binnen niet op een excessieve manier. Dit kan schadelijk zijn voor uw gezondheid en verbruikt meer elektriciteit.
• Blokkeer zonlicht met gordijnen of luiken als u de airconditioner gebruikt.
• Houd ramen en deuren goed gesloten als u de airconditioner gebruikt.
• Pas de richting van de luchtstroom verticaal of horizontaal aan om lucht binnen te laten circuleren.
• Laat de ventilator sneller draaien om lucht binnen snel af te koelen of op te warmen, in een korte periode.
• Open de ramen regelmatig om te ventileren, de kwaliteit van de binnenlucht kan verslechteren als de airconditioner gedurende langere periodes gebruikt wordt.
• Reinig het luchtfilter elke 2 weken. Stof en vuil op het filter kunnen de luchtstroom blokkeren of een verminderde werking tot gevolg hebben.

Onderdelen en functies

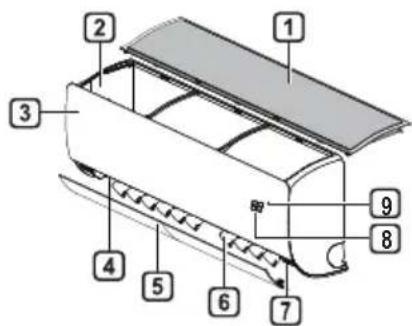

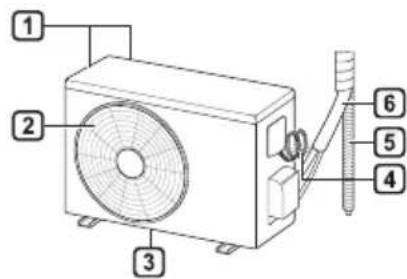

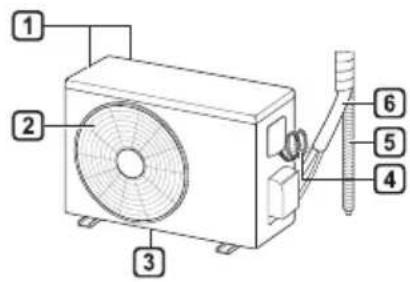

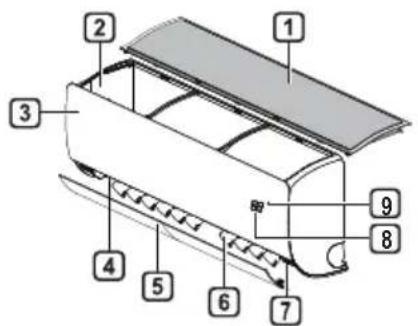

Unit binnen Unit buiten

Luchtfilter Luchttoevoer 3 Voorpaneel 4 Luchtafvoer Luchtdeflector (horizontale klep) 6 Luchtdeflector (verticaal rooster) 7 Aan-/uitknop [8] Scherm 9 Signaal ontvanger

Luchttoevoeropeningen Luchtafvoeropeningen 3 Basisplaat 4 Netsnoer 5 Afvoerslang [6] Koelmiddelbuizen

OPMERKING

• Het aantal en de plaats van de lampjes kan afwijken afhankelijk van het model van de airconditioner.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

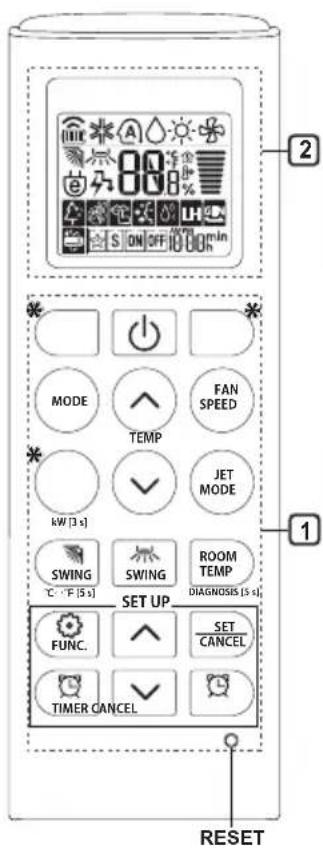

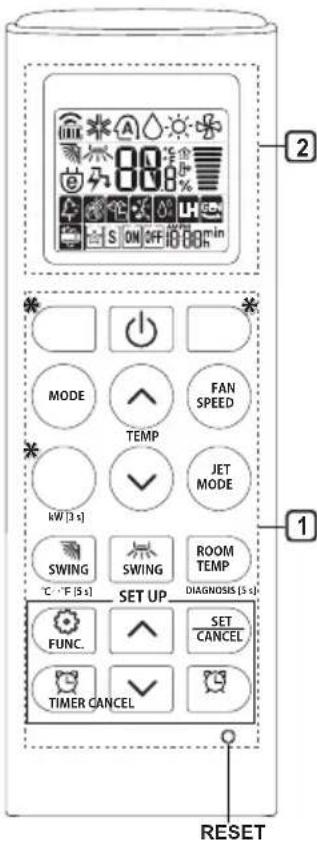

Draadloze afstandsbediening

Batterijenplaatsen

Vervang de batterijen indien het display van de afstandsbediening vervaagt. Plaats AAA (1,5V) batterijen voordat u de afstandsbediening gebruikt.

1 Verwijder het batterijklepje.

2 Plaats de nieuwe batterijen en zorg ervoor dat de + en - aansluitingen van de batterijen correct geplaatst zijn.

De houder van de afstandsbediening installeren

Plaats om de afstandsbediening te beschermen de houder op een plek waar geen direct zonlicht is.

1 Kies een veilige en makkelijk toegankelijke plek. 2 Bevestig de houder door de 2 schroeven stevig vast te draaien met een schroevendraaier.

Methode voor gebruik

Richt om deze te gebruiken de afstandsbediening op de signaalontvanger aan de rechterkant van de airconditioner.

OPMERKING

• De afstandsbediening kan andere elektronische apparaten aansturen, indien deze erop gericht worden. Zorg ervoor dat de afstandsbediening op de signaalontvanger van de airconditioner gericht wordt.
• Gebruik voor een goede werking een zachte doek om de ontvanger en zender van het signaal schoon te maken. In het geval een functie niet op het product beschikbaar is, zal er ook geen buzzergeluid te horen zijn als de knop voor deze functie op de afstandsbediening wordt ingedrukt. Behalve bij de functies Richting luchtstroom (SWING),

Energieweergave (kW[3s]) Luchtzuivering

De tijd instellen

1 Plaats de batterijen.

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren. 3 Druk op de knop SET/CANCEL om het te voltooien.

OPMERKING

• De aan/uit-timer is beschikbaar nadat de tijd is ingesteld.

Het gebruik van de ° C / ° F omschakelfunctie (optioneel)

Deze functie verandert eenheid tussen ° C en °F

Houd de knop ongeveer 5 seconden ingedrukt.

De airconditioner gebruiken zonder de afstandsbediening

U kunt de ON/OFF knop van de unit binnen gebruiken om de airconditioner aan of uit te zetten, als de afstandsbediening niet beschikbaar is.

1 Open het voorpaneel (Type2) of horizontale klep (Type1). 2 Druk op de knop ON/OFF.

Type1

Type2

OPMERKING

• De stappenmotor kan kapot gaan, als de horizontale klep snel opent.
• De snelheid van de ventilator is te hoog ingesteld.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• De temperatuur kan niet worden veranderd bij het gebruik van deze noodknop voor ON/OFF.
• Voor modellen die koelen en verwarmen is de temperatuur ingesteld van 22 tot 24°C

Het gebruik van de draadloze afstandsbediening

U kunt de airconditioner beter gebruiken met de afstandsbediening.

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
	-	Om de air conditioner aan of uit te zetten.	○	○
	88°	Om de gewenste kamertemperatuur voor de koelings-, verwarmings- of overgangsmodus aan te passen.	○	○
MODE	※	Om de koelingmodus te selecteren.	○	○
		Om de verwarmingsmodus te selecteren.	○	○
		Om de ontvochtigingsmodus te selecteren.	○	○
		Om de ventilatiemodus te selecteren.	○	○
	A	Om de automatische overgangs-/automatische werkingsmodus te selecteren.	○	○
JET MODE	Po	Om de kamertemperatuur snel te veranderen.	○	○
FAN SPEED		Om de ventilatiesnelheid aan te passen.	○	○
SWING SWING		Om derichting van de luchtstroom verticaal of horizontal aan te passen.	○	○

OPMERKING

• Knoppen kunnen gewijzigd worden afhankelijk van het model.
• Als het systeem is aangesloten op de Multi-Buiteneenheid, is het mogelijk dat de functies Energieweergave, Energiecontrole, Stille functie en de Smart Diagnosis-functie niet worden ondersteund.

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
TIMER	ON OFF	Om de airconditioner automatisch op de gewenstearend aan of uit te zetten.	O	O
SET/CANCEL	-	Om de speciale functies en timer in te stellen/te annuleren.	O	O
CANCEL	-	Om deinstallingen van de timer te annuleren.	O	O
√	-	Om dearend aan te passen.	O	O
*LIGHT OFF	-	Om dehelderheid van het scherm op de unit binnen in te stellen.	O	O
ROOM TEMP		Om de kamertemperatuur waar te Geven.	O	O
°C←°F [5 s]	°C°F	Om de eenheid tussen °C en °F te veranderen.	O	O
*COMFORT AIR		Om de luchtstroom aan te passen om de wind af te buigen.	O	O
kW [3 s]	-	Om in te stellen of informatatie met betrekking tot de energia wel of nicht weergegeven要去 worden.	O	X
*ENERGY CTRL	88 x	Om het effect van de energiebesparingduidelijk te makeen.	O	X
DIAGNOSIS [5 s]	-	Om eenvoudig de onderhoudsinformatie van een product te controleren.	O	X

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
FUNC.		De ionengenerator gebrukt miljoenen ionen om de kwaliteit van de binnenlucht te verbeteren.	○ (optioneel)	○ (optioneel)
		Om het geluidsniveau van het buitendeel te reduceren.	○	×
		Om het vocht te verwijderen dat zich tijdens het koelen aan de binnenzijde van de unit gezormd heeft.	○	○
RESET -		Om de instellingen van de afstandsbediening te initialiseren.	○	○

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.
• Knoppen kunnen gewijzigd worden afhankelijk van het model.
• Druk op de knop SET/CANCEL om de geselecteerde FUNC te gebruiken.

De airconditioner automatisch herstarten.

Wanneer de airconditioner weer wordt aangezet na een stroomstoring, herstelt deze functie de eerdere instellingen.

Automatisch herstarten uitschakelen

1 Open het voorpaneel (Type2) of horizontale klep (Type1).

2 Druk op de ON/OFF knop en houd deze 6 seconden ingedrukt. Daarna zal de eenheid twee keer piepen en het lampje zal vier keer knipperen.

• Druk om de functie in te schakelen op de knop ON/OFF en houd deze gedurende 6 seconden ingedrukt. De unit zal twee keer piepen en het lampje zal vier keer knipperen.

Type1

Type2

OPMERKING

• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• Als u de knop ON/OFF indrukt en gedurende 3 tot 5 seconden ingedrukt houdt, in plaats van 6 seconden, zal de unit overschakelen op het testbedrijf. In het testbedrijf blaast de unit gedurende 18 minuten hard koele lucht en schakelt dan over op de standaardinstellingen.

Gebruik van de functiemodus

Met deze functie kunt u de gewenste functie selecteren.

※	Koelmodus
A	Modus Automatisch omschakelen / Modus Automatische werking (AI)
	Ontvochtigingsmodus
	Verwarmingsmodus
	Ventilatiemodus

Koelmodus

1 Zet het apparaat aan.

Druk herhaaldelijk op de knop MODE om de Koelmodus te selecteren.

wordt weergegeven op het scherm.

Druk op de knop of om de gewenste temperatuur in te stellen.

In deze bedrijfsmodus wordt het systeem automatisch bediend door de elektronische besturing.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Automatische werking te selecteren.

A wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen. 4 Druk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Modus Automatisch omschakelen

Enkelvoudig gesplitst model

Deze modus verandert de modus automatisch om de ingestelde temperatuur op ±2°C te houden.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Modus Automatisch omschakelen te selecteren. A wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen. 4 Druk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Ontvochtigingsmodus

Deze modus verwijdert het overtollige vocht uit een zeer vochtige omgeving of tijdens het regenachtige seizoen om schimmelvorming te voorkomen. Deze modus past de kamertemperatuur en de snelheid van de ventilator automatisch aan om het optimale vochtniveau te behouden.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de Ontvochtigingsmodus te selecteren.

wordt weergegeven op het scherm.

OPMERKING

• In deze modus kunt u de kamertemperatuur niet aanpassen; deze wordt automatisch aangepast.
• De kamertemperatuur wordt niet weergegeven op het beeldscherm.
• In de ontvochtigingsmodus kunnen de compressor en de ventilator van de binnenunit niet werken als de kamertemperatuur lager is dan 24°C.

Verwarmingsmodus

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop MODE om de Verwarmingsmodus te selecteren.

wordt weergegeven op het scherm.

3 Druk op de knop of om de gewenste temperatuur in te stellen.

OPMERKING

wordt weergegeven op de binnenunit wanneer ontdooien is geactiveerd.

Wanneer de voorverwarming werkt. - Wanneer de ruimtetemperatuur de ingestelde temperatuur heeft bereikt.

Ventilatiemodus

In deze modus wordt lucht binnen gecirculeerd, zonder de kamertemperatuur te wijzigen.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de Ventilatiemodus te selecteren.

wordt weergegeven op het scherm.

3 Druk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

OPMERKING

Onof wordt weergegeven op de binnenunit als de ventilatormodus is ingeschakeld.

De functie Jet Mode gebruiken

De kamertemperatuur snel veranderen

Deze functie zorgt ervoor dat u in de zomer snel de binnenlucht af kunt koelen of het snel kunt opwarmen tijdens de winter.

• De functie Jet Mode is beschikbaar met de modus Koelen, Verwarmen en Ontvochtigen.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop MODE om de gewenste modus te selecteren.

3 Druk op de knop JET MODE. P wordt weergegeven op het scherm.

OPMERKING

• De modus straalverwarming is op sommige modellen niet beschikbaar. In de modus Straalkoeling worden gedurende 30 minuten sterke lucht geblazen.
• Na 30 minuten blijft de ingestelde temperatuur op 18 °C.

Als u de temperatuur wilt veranderen, druk dan op de toets om de gewenste temperatuur in te stellen.

• In de modus Straalverwarming wordt gedurende 30 minuten sterke lucht geblazen. Na 30 minuten blijft de ingestelde temperatuur op 30 °C.

Als u de temperatuur wilt veranderen, druk dan op de toets om de gewenste temperatuur in te stellen.

• Deze functie kan anders werken vanaf het scherm van de afstandsbediening.

De functie Ventilatiesnelheid gebruiken.

De ventilatiesnelheid aanpassen.

• Druk herhaaldelijk op de knop FAN SPEED om de ventilatiesnelheid aan te passen.

Beeldscherm Snelheid
	Hoog
	Gemiddeld - Hoog
	Gemiddeld
	Gemiddeld - Laag
	Laag
- Natuurlijke wind

OPMERKING

• De ventilatorsnelheid van natuurlijke wind wordt automatisch aangepast.

• De iconen van de ventilatiesnelheid worden op sommige units binnen weergegeven.

• De weergave op de unit binnen wordt gedurende slechts 5 sec getoond en keert op sommige modellen dan terug naar de temperatuurinstelling.

De functie luchtstroomrichting gebruiken.

Deze functie past de richting van de luchtstroom verticaal (horizontaal) aan.

• Druk herhaaldelijk op de knop en selecteer de gewenste richting.
• Selecteer om de richting van de luchtstroom automatisch aan te passen.

OPMERKING

• Het horizontaal aanpassen van de luchtstroomrichting kan, afhankelijk van het model, ondersteund worden.
• De luchtdeflector willekeurig aanpassen kan leiden tot defecten aan het product.
• Als u de airconditioner herstart, begint deze te werken met de eerder ingestelde richting van de luchtstroom, waardoor de luchtdeflector eventueel niet overeenkomt met het op de afstandsbediening weergegeven icoon. Druk wanneer dit gebeurt op de knop SWING om de richting van de luchtstroom weer aan te passen.
• Deze functie kan anders werken vanaf het scherm van de afstandsbediening.

De aan/uit-timer instellen

Met deze functie wordt de airconditioner in- of uitgeschakeld op het gewenste tijdstip.

De aan/uit-timer kan samen worden ingesteld.

De Aan-timer instellen

1 Druk herhaaldelijk op de knop

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren.

3 Druk op de knop SET/CANCEL om het te voltooien.

• Na het instellen van de timer worden de huidige tijd en de gewenste tijd op het beeldscherm weergegeven.

De Aan-timer uitschakelen

1 Druk herhaaldelijk op de knop

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop SET/CANCEL om de instelling te annuleren.

De Uit-timer instellen

1 Druk herhaaldelijk op de knop

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren.

3 Druk op de knop SET/CANCEL om het te voltooien.

• Na het instellen van de timer worden de huidige tijd en de gewenste tijd op het beeldscherm weergegeven.

OPMERKING

• Deze functie is uitgeschakeld wanneer u de Eenvoudige timer instelt.

De Uit-timer uitschakelen

1 Druk herhaaldelijk op de knop (TIMER)

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop SET/CANCEL om de instelling te annuleren.

De timerinstelling annuleren.

• Druk op de knop om alle instellingen van de timer te annuleren.

De Slaapfunctie (optioneel) gebruiken

Deze functie schakelt de airconditioner uit wanneer u gaat slapen.

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop (TIMER).

• Het icoon hieronder knippert onder op het scherm.

3 Druk op de knop of om het aantal uren te selecteren (tot 7 uren). 4 Druk op de knop SET/CANCEL om het te voltooien.

wordt weergegeven op het scherm.

OPMERKING

H wordt op sommige units binnen weergegeven.

Op het scherm van de unit binnen wordt 1H tot 7H weergegeven, gedurende slechts 5 sec en schakelt dan terug naar de temperatuurinstelling. - In de Modus Koelen en Ontvochtigen stijgt de temperatuur na 30 minuten met 1°C en na nog eens 30 minuten met 1°C voor comfortabel slapen. - De temperatuur stijgt met maximaal 2°C vanaf de vooraf ingestelde temperatuur. - Ook al kan de opmerking voor ventilatiesnelheid op het beeldscherm gewijzigd worden, de ventilatiesnelheid wordt automatisch aangepast.

De Eenvoudige slaapfunctie (optioneel) gebruiken

Deze functie schakelt de airconditioner uit wanneer u gaat slapen.

1 Zet het apparaat aan. 2 Druk herhaaldelijk op de knop (TIMER).

• Het icoon hieronder knippert onder op het scherm.

3 Druk op de knop of om het aantal uren te selecteren (tot 7 uren). 4 Druk op de knop SET/CANCEL om het te voltooien.

S wordt weergegeven op het scherm.

OPMERKING

• Deze functie is uitgeschakeld wanneer u de Timer uitschakelt.

De functie Energiebesparing (optioneel) gebruiken

Deze functie geeft de hoeveelheid gegenereerde elektriciteit weer op het scherm van de unit, wanneer het product aan staat.

Het huidige energieverbruik weergeven

1 Zet het apparaat aan. 2 Druk op de knop en houd deze circa 3 seconden ingedrukt.

• Het huidige stroomverbruik wordt een tijdje weergegeven op sommige units.

OPMERKING

• De eenheid van de weergegeven waarde is kW.
• Het wordt niet weergegeven op de draadloze afstandsbediening.
• Als het verbruik meer dan 99 kW is, wat het weergavebereik is, blijft het display 99 kW weergeven.
• Onder 10 kW geeft het display het verbruik per 0,1 kW weer. Boven 10 kW geeft het display het verbruik per 1 kW weer.
• De huidige stroom kan afwijken van de weergegeven stroom.
• Als het systeem is aangesloten op de Multi-buiteneenheid, worden deze functies niet ondersteund.

De functie Licht uit (optioneel) gebruiken

De helderheid van het scherm

U kunt de helderheid instellen van het beeldscherm op de unit binnen.

• Druk op de knop LIGHT OFF.

OPMERKING

• Het weergavescherm in-/uitschakelen.

De functie Comfortlucht (optioneel) gebruiken

Gebruik comfort ventilatorblad

Deze functie stelt het ventilatorblad handig in op een positie om de toegevoerde lucht niet direct op de aanwezige personen te blazen.

1 Zet het apparaat aan.

Druk herhaaldelijk op de knop COMFORT AIR om de gewenste richting te selecteren.

of wordt weergegeven op het scherm.

OPMERKING

of wordt op sommige units binnen weergegeven. - Deze functie is uitgeschakeld als u op de knop MODE of JET MODE drukt. - Deze functie is uitgeschakeld en het automatisch draaien van de verticale richting wordt ingesteld als u op de knop SWING drukt. - Wanneer deze functie uit staat, werkt het horizontale ventilatorblad automatisch, afhankelijk van de ingestelde modus.

De functie Energiecontrole (optioneel) gebruiken

1 Zet het apparaat aan.

2 Druk op de knop ENERGY CTRL.

• Druk herhaaldelijk op de knop ENERGY CTRL om iedere stap te selecteren.

1 stap 2 stap	3 stap
80 %	60 %	40 %
200	200	200

OPMERKING

• 1 stap: De stroomtoevoer wordt met 20% gereduceerd in vergelijking met de nominale stroomtoevoer.

80 wordt weergegeven op het scherm.

• 2 stap: De stroomtoevoer wordt met 40% gereduceerd in vergelijking met de nominale stroomtoevoer.

60 wordt weergegeven op het scherm.

• 3 stap (optioneel): De stroomtoevoer wordt met 60% gereduceerd in vergelijking met de nominale stroomtoevoer.

un wordt weergegeven op het scherm.

(1 stap), (2 stap), (3 stap) wordt op sommige units binnen weergegeven.

(1 stap), (2 stap) worden op sommige units binnen weergegeven.

• Deze functie is beschikbaar bij de Koelingsmodus.
• De capaciteit kan afnemen als de modus Energiecontrole geselecteerd is.
• De gewenste temperatuur wordt gedurende 5 sec weergegeven als u op de knop FAN SPEED drukt.
• De kamertemperatuur wordt gedurende 5 sec weergegeven als u op de knop ROOM TEMP drukt.
• Als het systeem is aangesloten op de Multi-Buiteneenheid, worden deze functies mogelijk niet ondersteund.

Speciale functies gebruiken

1 Zet het apparaat aan.

2 Druk herhaaldelijk op de knop FUNC om de gewenste functie te selecteren.

3 Druk op de knop SET/CANCEL om het te voltooien.

Beeldscherm	Beschrijving
	De ionengenerator gezruikt miljoenen ionen om de kwaliteit van de binnenlucht te verbeteren.
	Om het geluidsniveau van het buitendeel te reduceren.
	Om het vocht te verwijderen dat zichijdens het koelen aan de binnenzijde van de unit gezormd heeft.

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund worden.
• Sommige functies kunnen anders werken dan op het scherm van de afstandsbediening.

Speciale functies annuleren

1 Druk herhaaldelijk op de knop FUNC om de gewenste functie te selecteren. 2 Druk op de knop SET/CANCEL om de functie te annuleren.

De functie Luchtpurificatie gebruiken

Deze functies geven schon, frisse lucht door iondeeltjes en filters.

Functie Sc	term Beschrijving
Ionisator	®	londeeltjes uit de ionisator verminderen de oppervlaktebacteriën en andere schadelijke stoffen.
Plasma		Verwijdt volledig microscopische verruilende stoffen uit de luchttoevoer om schone en frisse lucht te leveren.

OPMERKING

• U kunt deze functie gebruiken zonder de airconditioner aan te zetten.
• Zowel de lampjes van het plasma en het koelen lichten op sommige modellen op als de Rook weg/Plasma aan staat.
• Raak de ionisator niet aan tijdens gebruik.
• Deze functie kan anders werken dan op het scherm van de afstandsbediening.

De functie Stille modus gebruiken

Deze functie voorkomt mogelijke klachten van buren door het geluid van de units buiten te reduceren.

wordt weergegeven op het scherm.

OPMERKING

• Deze functie is uitgeschakeld als u op de knop MODE of ENERGY CTRL of JET MODE drukt.
• Deze functie is beschikbaar met de modus Koelen, Verwarmen, Automatisch omschakelen, Automatische werking.
• Als het systeem is aangesloten op de MultiBuiteneenheid, wordt deze functie mogelijk niet ondersteund.

De functie Automatisch reinigen gebruiken

In de modus Koelen en Ontvochtigen wordt vocht gevormd in de unit binnen. Deze functie verwijdert dergelijk vocht.

wordt weergegeven op het scherm.

OPMERKING

• Sommige functies kunnen niet gebruikt worden terwijl de functie Automatisch reinigen aan staat.
• Als u de stroom uitschakelt, werkt de ventilator nog 30 minuten en reinigt de binnenzijde van de unit binnen.

wordt op sommige units binnen weergegeven, afhankelijk van het model.

LG ThinQ applicatie

Deze functie is alleen beschikbaar op modellen met het ThinQ logo.

Met de LG ThinQ-applicatie kunt u via een smartphone verbinding maken met het apparaat.

LG ThinQ-toepassing: eigenschappen

Communiceer met het apparaat via een smartphone met behulp van de gemakkelijke smartphone-functies.

Smart Diagnosis

Als u een probleem ervaart tijdens het gebruik van het apparaat, zal deze Smart Diagnosis-functie u helpen met de diagnose van het probleem.

Instellingen

Hiermee kunt u verschillende opties instellen op het apparaat en in de applicatie.

OPMERKING

• Als u uw draadloze router of wachtwoord wijzigt of van internetprovider verandert, verwijdert u het geregistreerde apparaat uit de LG ThinQ-applicatie en registreert u het opnieuw.
• De applicatie kan zonder voorafgaande kennisgeving worden gewijzigd.
• Functies kunnen per model variëren.

Voordat u de LG ThinQ-applicatie gaat gebruiken

1 Controleer de afstand tussen het apparaat en de draadloze router (Wi-Fi-netwerk).

• Als de afstand tussen het toestel en de draadloze router te groot wordt, kan het signaal zwak worden. Het registreren kan lange tijd duren of de installatie kan mislukken.

2 Schakel mobiele gegevens op uw smartphone uit.

3 Verbind uw smartphone met de draadloze router.

OPMERKING

• Om de Wi-Fi-verbinding te controleren, moet u controleren of het lampje op het bedieningspaneel is verlicht.
• Het toestel ondersteunt alleen Wi-Fi-netwerken van 2,4 GHz. Neem contact op met uw internetprovider of raadpleeg de handleiding van uw draadloze router om de netwerkfrequentie te controleren.
• LG ThinQ is niet verantwoordelijk voor fouten of problemen met de netwerkverbinding of voor gebreken, een verkeerde werking of fouten die door de netwerkverbinding worden veroorzaakt.
• Indien het apparaat moeilijkheden ondervindt bij het verbinden met het Wi-Fi-netwerk, kan het te ver verwijderd zijn van de router. Koop een Wi-Fi-signaalversterker (bereikvergroter) om de sterkte van het Wi-Fi-signaal te verbeteren.
• De omgeving van het thuisnetwerk kan veroorzaken dat er geen of moeilijk verbinding met de applicatie kan worden gemaakt.
• Indien de netwerkverbinding niet correct werkt, kan de oorzaak liggen bij de netwerkprovider.
• De omgeving van het draadloos netwerk kan veroorzaken dat de Wi-Fi-verbinding traag is.
• Het toestel kan niet geregistreerd worden vanwege problemen met het draadloze signaal. Haal de stekker van het toestel uit het stopcontact en wacht een minuut om het opnieuw te proberen.
• Als de firewall van uw draadloze router is ingeschakeld, schakel deze dan UIT of voeg een uitzondering toe.
• De draadloze netwerknaam (SSID) moet een combinatie zijn van Engelse letters en cijfers. (Gebruik geen speciale tekens.)
• De gebruikersinterface (UI) van de smartphone kan variëren afhankelijk van het mobiele besturingssysteem (OS) en de fabrikant.
• Als het beveiligingsprotocol van de router is ingesteld op WEP, kunt u mogelijk het netwerk niet instellen. Gebruik andere beveiligingsprotocollen (WPA2 wordt aanbevolen) en registreer het product opnieuw.

Installatie van de LG ThinQ-applicatie

Ga naar de LG ThinQ-applicatie in de Google Play Store & Apple App Store op een smartphone. Volg de instructies om de applicatie te downloaden en te installeren.

Informatiebericht over open-source software

Ga naar https://opensource.lge.com om de broncode onder GPL, LGPL, MPL en andere licenties voor open source in dit product te achterhalen.

Naast de broncode zijn alle licentievoorwaarden, beperkingen van garantie en auteursrechtaanduidingen beschikbaar om te downloaden.

LG Electronics zal u tevens open-source code ter beschikking stellen op CD-ROM tegen de kostprijs van verspreiding (zoals de kosten voor media, verzending en handling) na ontvangst van een verzoek per e-mail naar [e-mail]. Deze aanbieding is geldig voor een periode van drie jaar na de laatste zending van dit product. Deze aanbieding is geldig voor iedereen die deze informatie ontvangt.

Smart Diagnosis

Deze functie is alleen beschikbaar op modellen met het logo.

Gebruik deze functie om u te helpen met het diagnosticeren en oplossen van problemen met uw apparaat.

OPMERKING

• Om redenen die niet toe te schrijven zijn aan nalatigheid van LGE, zou de dienst niet kunnen functioneren als gevolg van externe factoren zoals, maar niet beperkt tot, Wi-Fi-onbeschikbaarheid, Wi-Fi-loskoppeling, lokaal app store-beleid of app-onbeschikbaarheid.
• De functie kan onderhevig zijn aan verandering zonder voorafgaande kennisgeving en kan een andere vorm hebben afhankelijk van waar u zich bevindt.

Gebruik van LG ThinQ om problemen te diagnosticeren

Als u een probleem ondervindt met uw Wi-Fi-apparaat, kan het probleemoplossende gegevens doorsturen naar een smartphone met behulp van de LG ThinQ-applicatie.

• Start de LG ThinQ-applicatie en selecteer de Smart Diagnosis-functie in het menu. Volg de instructies in de LG ThinQ-applicatie.

Met behulp van hoorbare diagnose om problemen te diagnosticeren

Volg de onderstaande instructies om de hoorbare diagnosemethode te gebruiken.

• Start de LG ThinQ-applicatie en selecteer de Smart Diagnosis-functie in het menu. Volg de instructies voor hoorbare diagnose die zijn opgenomen in de LG ThinQ-applicatie.

1. Stop de stekker goed in het stopcontact. 2. Plaats het mondstuk van uw smartphone bij het logo. 3. Houd de DIAGNOSIS [5 s]-knop gedurende 5 seconden of langer ingedrukt terwijl u het mondstuk van de smartphone bij het logo houdt totdat de gegevensoverdracht voltooid is.

• Houd de smartphone op zijn plaats totdat de gegevensoverdracht voltooid is. De resterende tijd voor de gegevensoverdracht wordt weergegeven. 4. Nadat de gegevensoverdracht is voltooid, zal de diagnose worden weergegeven in de applicatie.

OPMERKING

• Voor het beste resultaat beweegt u de telefoon terwijl de tonen worden verzonden.
• Zorg ervoor dat het omgevingslawaai minimaal is, anders kan de telefoon de buzzerpiepjes niet goed ontvangen van de unit binnen.

WAARSCHUWING

• Koppel de stroomtoevoer los en wacht tot de ventilator stopt voordat u begint met schoonmaken of onderhoud.

Droog de airconditioner, indien deze gedurende langere tijd niet gebruikt wordt, om de airconditioner in de beste conditie te houden. Reinig het product regelmatig om optimale prestaties te behouden en een eventuele storing te voorkomen.

• Droog gedurende 3 of 4 uur de airconditioner in de ventilatiemodus en koppel de stroom los. Er kan schade aan de binnenzijde optreden als vocht in de onderdelen achterblijft.
• Droog de binnenste componenten van de airconditioner in de ventilatiemodus gedurende 3 of 4 uur, voordat u de airconditioner weer gebruikt. Dit helpt de geur die door het vocht gegenereerd wordt te verwijderen.

• Dit kenmerk kan gewijzigd worden afhankelijk van het type model.

Type Beschchrijving Interval
Luchtfilter Vacuum reinigen of met de hand. 2 weken
Ionisator (optioneel)	Gebruik een droog wattenstaafje om stof te verwijderen. Ledere 6 maanden
Unit binnen	Reinig het oppervlak van de unit binnen met een zachte, droge doek.	Regelmatig
	Laat de opvangbak van het condenswater professioneel reinigen.	Een keer peraar
	Laat de afvoerpijp van het condenswater professioneel reinigen.	ledere 4 maanden
	Vervang de batterijen van de afstandsbediening. Een keer peraar
Unit buiten	Laat de warmtewisselsaars en de paneelventilatoren professioneel reinigen. (Raadpleeg een technicus.)	Een keer peraar
	Laat de ventilator professioneel reinigen. Een keer peraar
	Laat de opvangbak van het condenswater professioneel reinigen.	Een keer peraar
	Laat door een professional controlleren of de ventilatordelen stevig vastzitten.	Een keer peraar
	Reinig de elektronische componenten met lucht. Een keer peraar

OPMERKING

• Gebruik nooit water dat warmer is dan 40°C voor het reinigen van de filters. Dit kan voor vervorming of verkleuring zorgen.
• Gebruik nooit vluchtige substanties bij het reinigen van de filters. Ze kunnen het oppervlak van het product beschadigen.

Reinig de luchtfilter

Reinig de luchtfilters een keer in de twee weken, of vaker, indien nodig.

OPMERKING

• De luchtfilter kan kapot gaan, als het gebogen wordt.
• Als de luchtfilter niet correct geplaatst wordt, kunnen stof en andere substanties in de unit binnenkomen.

Type1

Als u van bovenaf in de unit binnenkijkt, kunt u de bovenste filter eenvoudig monteren.

1 Schakel de stroom uit en trek de stroomkabel eruit. 2 Houd de knop van de luchtfilter vast en trek deze een stukje omhoog.

3 Haal het uit de unit binnen.

4 Reinig de filter met een stofzuiger of met lauw water met pH-neutraal schoonmaakmiddel. 5 Droog het filter in de schaduw. 6 Plaats de haken van het luchtfilter in het voorpaneel.

7 Duw de haak naar beneden om het luchtfilter te monteren.

8 Controleer de zijkant van het voorpaneel om het luchtfilter correct te plaatsen.

Type 2

1 Schakel de stroom uit en trek de stroomkabel eruit. 2 Open het voorpaneel.

• Open de beide zijkanten van het paneel een stukje.

3 Houd de knoppen van de luchtfilters vast en trek ze een stukje naar beneden en haal ze uit de unit binnen.

4 Reinig de filter met een stofzuiger of met lauw water met pH-neutraal schoonmaakmiddel. 5 Droog de filters in de schaduw. 6 Plaats de haken van de luchtfilters in het voorpaneel.

7 Controleer de zijkant van het voorpaneel om de luchtfilters correct te plaatsen.

Functie Zelfdiagnose

Dit product heeft een ingebouwde zelfdiagnosefunctie. Als er een fout optreedt, knippert het lampje van de unit binnen met intervallen van 2 seconden. Neem wanneer dit gebeurt contact op met uw plaatselijke dealer of servicecentrum.

Voor het bellen van de service

Controleer voordat u contact opneemt met het servicecentrum het volgende. Neem contact op met uw plaatselijke servicecentrum als het probleem blijft bestaan.

Symptomen Mogel	ijske oorzaken en oplossingen
De airconditionerwerkt nicht normal.	Er komen een verbrandingslucht en vreme deluiden uit de unit.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.Waterlekkage uit de unit binnen, zelfs als het vochtiveau laag is.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.
	De stroomkabel is beschadigd of produert veel hitte.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.
	Een schakelaar, stroomonderbreker (veiligheid, aarding) of zekering werkt nicht goed.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.
	De unit geeft via de zelfdiagnose een foutcode.Zet de airconditioner uit, trek de stroomkabel eruit of koppel de stroomtoevoer los en neem contact op met uw installateur.
De airconditionerwerkt nicht.	De airconditioner is Niet aangesloten.Controler of de stroomkabel in het stopcontact zit of dat de stroomisolatoren zich ingeschakeld.Er is een zekering doorgeslagen of de stroomtoevoer is geblokkeerd.Vervang de zekering of controller of de stroomonderbreker geactiveerd is.Er is een stroomstoring opgetreden.Zet de airconditioner uit wanner er een stroomstoring opttreedt.Wacht 3 minuten nadat de stroom terug is en zet dan de airconditioner waar aan.De spanning is te hoog of laag.Controler of de stroomonderbreker geactiveerd is.De airconditioner is automatisch uitgeschakeld op een vooraf ingesteldearend.Zet de airconditioner aan.
	Deinstalling van de batterij in de afstandsbediening is Niet correct.Controler of de batterijen correct in de afstandsbediening geplaatst+zijn.Vervang, als de batterijen correct geplaatst+zijn, maar de airconditioner het nog steeds Niet doet, de batterijen en probeer opnieuw.
Symptomen Moge	ijke oorzaken en oplossingen
De airconditionerISTAast geen koellelucht.	De lucht circuleert nicht correct.Controleer of er geen gordijnen, luiken of meubelstukken de voorzijde van de airconditioner blokkeren.
	De luchtfilter is vies.Reinig de luchtfilter een keer in de 2 weken.Zie 'Reinig de luchtfilter' voor meer informatie.
	De kamertemperatuur is te hoog.In de zomer kan het eenige tijd duren voordat de lucht binnen—helemaal gekoeld is. Selecteer in dit geval de Jet Mode om de lucht binnen snel af te koelen.
	De koude lucht verlaat de kamer.Zorg ervoor dat de koude lucht Niet via de ventilatiepunteren in de kamerwegstroomt.
	De gewenste temperatuur is hoger dan de huidige temperatuur.Stel de gewenste temperatuur op een lageriveau in dan de huidige temperatuur.
	Er is een verwarmingsbron in de buurt.Vermijd het gebruik van warmtegeneratoren, zoals elektrische ovensof gasbranders, terwijl de airconditioner in bedrijf is.
	De ventilatiemodus is geselecteer.Dijdens de ventilatiemodus blaat de airconditioner lucht zonder dat de binnenlucht gekoeld of verwarmd wordenVerander de bedrijfsmodus maar de koelmodus.
	De buitentemperatuur is te hoog.Het koelende effect kan onvoldoende zich.
De ventilatiesnelheidkan Niet wordenaangepast.	De Straalmodus of Automatische Werkingmodus is geselecteer.D In sommige bedrijfsmodi kutn u de ventilatiesnelheid Niet aanpassen.Selecteer een bedrijfsmodus waarbij u de ventilatiesnelheid kutn aanpassen.
De temperatuur kan Niet wordenaangepast.	De Ventilatiemodus of Jet Mode is geselecteer.D In sommige bedrijfsmodi kutn u de temperatuur Niet aanpassen SELECTeer een bedrijfsmodus waarbij u de temperatuur kutn aanpassen.
De airconditionerstoaptijdens hetbedrijf.	De airconditioner is plotselinguitgeschakeld.De timerfunctie kan agelopen zich, waardoor de unit wordenuitgeschakeld.Controler de instellengen van de timer.Er is een stroomstoring opgetredenijdens het bedrijf.Wacht totdat de stroom werk terug is. Indien de Automatische herstartfunctieingschakeld is, za delunit enkele minuten nadat de stroom terug is verdageraan met het LASTste bedrijf.
Symptomen Mogel	ijke oorzaken en oplossingen
De unit binnen werkt nog, zelfs als de stroom uitgeschakeld is.	De Automatische reinigingsfunctie is in gebruik.Laat de Automatische reinigingsfunctie doorwerken,,ondat het achtergebleven vocht in de unit binnen verwijdert. Als u deze functie Niet wilt,kunt u de unit uitschakelen.
De luchtafvoer op de unit binnen scheidt neveluit.	De gekoelde luchtuit de airconditioner producerert nevel.Als de kamertemperatuur afneamt,verdwijnt dit fenomeen.
Er lekt wateruit de unit buiten.	Bij het verwarmingsbedrijdfruppelt er wateruit de warmte-uitwisselaar.Dit symptome vereist het installereren van een afvoerpijp onder de opvangbak.Neem contact op met de installateur.
Er is lawaai of vibratie.	Er kan een klikkend geluid gehoor worden als de unit start of stopt,vanwege een beweging van de terugslagklep.Krakend geluid: De plastic delen van de unit binnen kraken als ze uitzetten of krimpen vanwege temperatuurveranderingen.Stromend of Blazend geluid: Dit is het stromen van de koelvloeistof in de airconditioner.Dit zijn normale symptomen. Het geluid zal stoppen.
De unit binnen geeft een geur af.	Geuren (zoals sigarettenrook) hunnen geabsorbeerd worden door de unit binnen en via de luchtstroom worden afgegeven.Als de geur Niet verwijdnt, moet u de filter reinigen. Neem als dit Niet werkt contact op met het servicecentrum om uw warmtewisselaar te reinigen.
De airconditioner blaat geen warmelucht.	Wanner de verwarmingsmodus start, is de klep bijna gesloten en komt er geen luchtuit,zelfs als de unit buiten in bedrijf.Dit is een normal symptom. Wacht totdat de unit voldoende warme lucht heeft gegeneerd om door de unit binnen te worden uitgeblazen.
	De unit buten staat in de ontdoolingsmodus.In de Verwarmingsmodus vomrt er zich ijs op de spelelen, wanner de temperatuur buiten daalt. Deze functie verwijdert een laag ijs op de spelen en zou in circa 15 minutenCLAAR moeten+zijn.
	De buitentemperatuur is te laag.Het verwarmende effect kan onvoldoende+zijn.
Uw huishoudtoestel en smartphone zich Niet verbonden met het WiFi-network.	Het WiFi-wachtwoord waarmee u verbinding probeert te make is onjuist. • Zoek het WiFi-network waarmee uw smartphone verbonden is en verwijder het, registreer daarna uw toestel op LG ThinQ.
	Mobiele gegevens voor uw smartphone is ingeschakeld. • Schakel Mobiele gegevensuit op uw smartphone en registreer het toestel via het WiFi-network.
	De naam van het draadloze network (SSID) is foufief ingesteld. • De draadloze netwerknaam (SSID)要去 een combinatie+zijn van Engelse letters en nummers. (Gebruik geen speciale tekens.)
	De öffentie van de router is Niet 2.4 GHz. • Enkel een öffentie van de router van 2.4 GHz worden ondersteund. Stel de draadloze router in op 2.4 GHz en verbind het toestel met de draadloze router. Raadpleeg uw internetprovider of de fabrikant van de router om de öffentie van de router te controlleden.
	De afstand:tussen het toestel en de router is te groot. • Als de afstand:tussen het toestel en de router te groot is kan het signalaal zwak zich en worden de verbinding möglich onjuist geconfigureerd. Verplaats de router zodat deze zich dichter bij het toestel bevindt.

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.

Het uitschakelen van de functie Auto Restart

1 Open het voorpaneel (type 2) of de horizontale klep (type 1). 2 Houd de ON/OFF-knop 6 seconden ingedrukt, waarna het apparaat twee geluidssignalen zal laten horen en het lampje zal knipperen in twee reeksen van vier keer. - Om de functie opnieuw te activeren, houdt u de ON/OFF-knop 6 seconden ingedrukt. Het apparaat zal twee geluidssignalen laten horen en het lampje zal vier keer knipperen.

Type 1

Type 2

OPMERKING

Het gebruik van de functie voor het richten van de luchtstroom

1 Verwijder het deksel van het batterijvak.

2 Plaats nieuwe batterijen en zorg ervoor dat de + en - aansluitingen correct zijn geplaatst.

Luchtfilter Luchtinlaat 3 Voorpaneel 4 Luchtuitlaat Luchtdeflector (horizontale lamellen) Luchtdeflector (verticale lamellen) 7 Aan/uit-knop 8 Display 9 Signaalontvanger

Luchtinlaatventilator Luchtuitlaatventilator 3 Basisplaat 4 Voedingskabel 5 Afvoerslang 6 Koelmiddelleidingen installeren

OPMERKING

1 Iedarbiniet iekārtu.

2 Lai atlasītu dzesēšanas režīmu, atkārtoti piespiediet pogu MODE.

Uz displeja ekrāna attēlots.

3 Lai iestatītu vēlamo temperatūru, piespiediet pogu vai

1 Iedarbiniet iekārtu.

2 Lai atlasītu automātiskās darbības režīmu, atkārtoti piespiediet pogu MODE.

Uz displeja ekrāna attēlots.

3 Lai iestatītu vēlamo temperatūru, piespiediet pogu vai 4 Lai noregulētu ventilatora ātrumu, piespiediet pogu FAN SPEED.

Automātiskās pārslēgšanas režīms

Dalīta tipa modelis

Šis režīms automātiski maina režīmu, lai saglabātu iestatīto ± 2°C temperatūru.

1 Iedarbiniet iekārtu. 2 Lai atlasītu automātiskās pārslēgšanas režīmu, atkārtoti piespiediet pogu MODE.

Uz displeja ekrāna attēlots.

3 Lai iestatītu vēlamo temperatūru, piespiediet pogu vai 4 Lai noregulētu ventilatora ātrumu, piespiediet pogu FAN SPEED.

Sausināšanas režīms

Dit systeem verwijdert overtollig vocht in zeer vochtige omgevingen of tijdens het regenseizoen, waardoor schimmelvorming wordt voorkomen. Het systeem regelt de kamertemperatuur en de ventilatorsnelheid om het optimale vochtigheidsniveau te handhaven.

1 Schakel het apparaat in.

2 Druk herhaaldelijk op de toets MODE om de ontvochtigingsmodus te selecteren.

Op het display verschijnt

OPMERKING

1 Schakel het apparaat in.

2 Druk herhaaldelijk op de toets MODE om de ventilatiemodus te selecteren.

Op het display verschijnt.

3 Druk op de toets FAN SPEED om de ventilatorsnelheid aan te passen.

OPMERKING

1 Schakel het apparaat in.

2 Druk herhaaldelijk op de toets
