GEBRUIKSAANWIJZING HWP5 H.KOENIG

P I3'9öser GriffNEDERLAND Losse onderdelen kunnen verschillen per model. Men houdt het recht tot verandering. Illustratie van het apparaat

1. Aansluiting water 2. Hogedrukslang 3. Wateruitlaat 4. Waterinlaat 5. Schakelaar

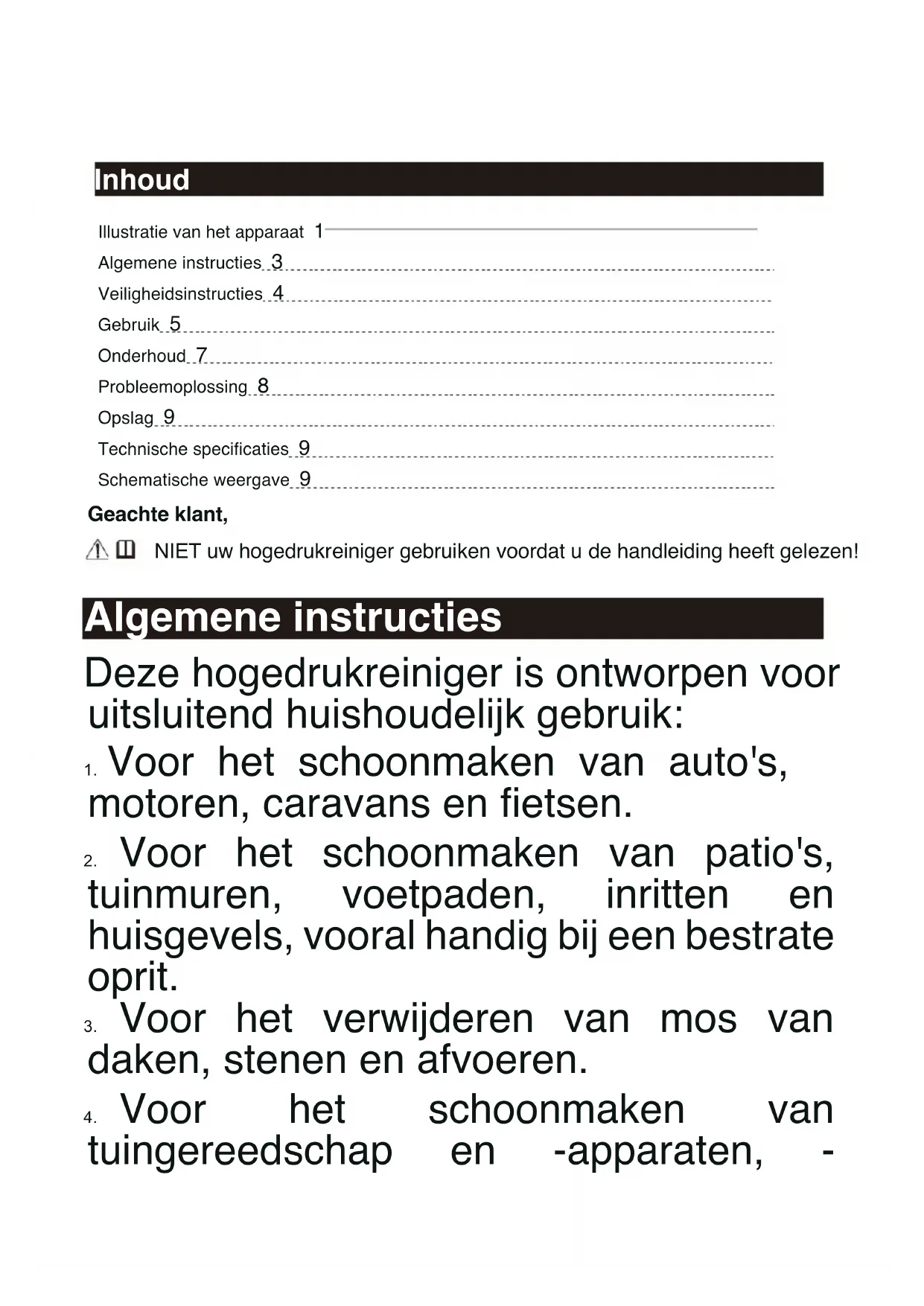

MInhoud Illustratie van het apparaat 1 Algemene instructies 3 Veiligheidsinstructies 4 Gebruik 5 Onderhoud 7 Probleemoplossing 8 Opslag 9 Technische specificaties 9 Schematische weergave 9 Geachte klant, NIET uw hogedrukreiniger gebruiken voordat u de handleiding heeft gelezen! Algemene instructies Deze hogedrukreiniger is ontworpen voor uitsluitend huishoudelijk gebruik:

1. Voor het schoonmaken van auto's,

motoren, caravans en fietsen.

2. Voor het schoonmaken van patio's,

tuinmuren, voetpaden, inritten en huisgevels, vooral handig bij een bestrate oprit.

3. Voor het verwijderen van mos van

daken, stenen en afvoeren.

4. Voor het schoonmaken van

tuingereedschap en -apparaten, -meubels en barbecues.

5. Voor het schoonmaken van

dierenverblijven en de omgeving. Met accessoires, losse onderdelen en schoonmaakmiddelen die goedgekeurd zijn door de fabriek. Volg de instructies die bij deze schoonmaakmiddelen zitten. Het verpakkingsmateriaal kan gerecycled worden. Doe het verpakkingsmateriaal niet bij het normale afval, maar voer het op de juiste manier af. Oude apparaten bevatten waardevolle materialen die gerecycled kunnen worden. Zorg alstublieft Dat oude apparaten juist worden gerecycled. Voer uw oude apparaten af bij de geschikte inzamelingspunten. Let op de symbolen in de gebruikershandleiding. Gevaar: direct gevaar dat tot ernstige verwondingen en zelfs de dood kan leiden. Waarschuwing: mogelijk gevaarlijkesituatie die kan leiden tot ernstige verwondingen of zelfs de dood. Waarschuwing: mogelijk gevaarlijke situatie die tot lichte verwondingen of schade aan eigendommen kan leiden. De hogedrukreiniger mag niet direct worden gericht op personen, dieren, onder stroom staande apparatuur of op het apparaat zelf. Bescherm het apparaat tegen vorst.Veiligheidsinstructies Gevaar

Raak nooit de stekker of het stopcontact aan met vochtige handen.

Het apparaat mag niet gebruikt worden als de stroomkabel of belangrijke onderdelen van het apparaat , zoals hogedrukslangen, spuitlans of veiligheidsvoorzieningen, beschadigd zijn. Zorg dat dit meteen vervangen wordt door een gekwalificeerde monteur of bekwame elektricien.

Het apparaat mag niet gebruikt worden in omgevingen met een risico op explosies.

4.De hogedrukreiniger mag niet op andere personen worden gericht of op de gebruiker zelf om zichzelf, kleding of schoenen schoon te spuiten.

5.Als het apparaat in een gevaarlijke omgeving wordt gebruikt (zoals tankstations), moeten alle veiligheidsregels en gebruikersinstructies beschreven in deze handleiding worden opgevolgd.6. 6.Reinig met dit apparaat geen objecten die gevaarlijke stoffen bevatten.

Banden of ventielen van voertuigen kunnen beschadigd raken door de hogedrukreiniger. De eerste indicatie hiervoor is een verkleuring van de band. Beschadigde banden en ventielen zijn erg gevaarlijk. Zorg dat de afstand van minimaal 30 cm altijd opgevolgd wordt tijdens het gebruik van de reiniger.

Risico op explosie. Spuit niet met onbrandbare vloeistoffen. Gebruik geen vloeistoffen die oplosmiddelen of onverdunde zuren bevatten. Hieronder valt ook benzine, verfverdunner en stookolie. De spray die hiermee gemaakt zou worden, is erg ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren of oplosmiddelen omdat ze het materiaal van het apparaat kunnen beschadigen.Waarschuwing

De stekker en verbinding met een verlengkabel dient waterdicht te zijn en mag nooit in water liggen.

Ongeschikte verlengkabels kunnen gevaarlijk zijn. Gebruik alleen verlengkabels die geschikt zijn voor buiten en zijn goedgekeurd voor dit gebruik en gelabeld zijn en voldoen aan de volgende afmetingen: 1- 10m: 1,5mm2 10-30m: 2,5mm2

Rol elektrische kabels altijd helemaal af.

Hogedrukslangen, aansluitpunten en koppelingen zijn belangrijk voor het veilig gebruik van het apparaat. Gebruik alleen hogedrukslangen, aansluitpunten en koppelingen die worden aanbevolen door de fabrikant.

Dit apparaat is niet bedoeld voor gebruik door personen met een lichamelijke, zintuiglijke of mentale beperking. Het apparaat mag niet gebruikt worden door kinderen of personen die geen correcte instructieshebben gekregen. Kinderen moeten onder toezicht worden gehouden, om te verzekeren dat ze niet met het apparaat spelen.

De gebruiker moet het apparaat op de juiste manier gebruiken. Bij het gebruik van het apparaat dient men rekening te houden met de plaatselijke omstandigheden en opletten op andere mensen, vooral als er kinderen in de buurt zijn.

Dit apparaat mag gebruikt worden door kinderen van minimaal 8 jaar als er toezicht wordt gehouden en ze instructies hebben gehad over hoe ze het apparaat moeten gebruiken en ze de gevaren begrijpen.

Het schoonmaken en onderhoud mag niet worden uitgevoerd door kinderen tenzij ze 8 jaar of ouder zijn en er toezicht is.

Houd het apparaat en de stroomkabel uit de buurt van kinderen jonger dan 8 jaar.

- Bij het gebruik van elektrische apparaten moeten altijd de standaardveiligheidsinstructies worden opgevolgd om de kans op vuur, elektrische schokken en/of verwondingen te voorkomen.

Controleer dat de aangegeven spanning op het typeplaatje overeenkomt met de spanning van uw spanningsbron. Als dit niet het geval is, neem dan contact op met de dealer en sluit het apparaat niet aan.

Laat het apparaat nooit onbeheerd achter tijdens gebruik.

Het apparaat mag niet gebruikt worden als het gevallen is, als er duidelijk zichtbare schade is of als het lekt.

Bewaar deze handleiding en geef het aan de toekomstige eigenaar als u het apparaat aan een ander geeft.

Niet het apparaat gebruiken als deze een beschadigde kabel of stekker heeft, als het niet goed werkt of beschadigd of gevallen is. Als de stroomkabel beschadigd is, moet het worden vervangen door de fabrikant, een servicemonteur of eengelijkwaardig gekwalificeerd persoon om gevaren te vermijden.

Gebruik het apparaat niet als de personen in de buurt geen beschermende middelen dragen.

Draag beschermende kleding en een veiligheidsbril ter bescherming van terugspattend water en viezigheid.

Zorg dat het apparaat stabiel staat voordat u begint te werken om ongelukken en schade te voorkomen. De stabiliteit van het apparaat wordt gegarandeerd als het wordt het geplaatst op een vlakke ondergrond.

Voor veiligheidsredenen raden wij u aan het apparaat op een aardlekschakelaar (max. 30mA) aan te sluiten.

Controleer dat de stroomkabel en verlengkabel niet beschadigd kunnen worden door erover te lopen, erin te knijpen, te slepen of iets dergelijks. Bescherm de stroomkabel tegen bij hitte, olie en scherpe randen.6. Nooit het apparaat onbeheerd achterlaten als deze in gebruik is.

Gebruik Speciale accessoires vergroten de mogelijkheden van uw apparaat. Neem contact op met uw dealer voor meer informatie. Volg de illustraties voordat u begint. 1.Plaats de aansluiting voor het water (afb A). Schroef de aansluiting voor het water op het apparaat. 2.Plaats de hogedrukslang (afb B afb K). de hogedrukslang stevig aan op de aansluiting van het apparaat, u zult een klik horen. Opmerking: zorg dat de aansluitnippel correct is uitgelijnd. Controleer de goede verbinding door aan de hogedrukslang te trekken.

Plaats de tank op de spuitlans (afb C). Druk de tank van de spuitlans helemaal naar beneden.

Plaats de spuitlans (afb F). Druk de spuitlans in het spuitpistool en zet deze vast door hem 90 graden te draaien. Watertoevoer Onzuiverheden in het water kunnen schade veroorzaken aan de hogedrukpomp en accessoires. Alle hogedrukreinigers (op warmwatersystemen na) gebruiken koud water. De geschikte watertemperatuur is 5℃ tot 60℃Watertoevoer van de waterleiding Volg de regelgeving van de waterleverancier. Om de boel aan te sluiten dient u een versterkte waterslang te gebruiken (niet inbegrepen) met een standaard aansluiting, de normale lengte is 5 meter om met de waterslang het apparaat en de watertoevoer te verbinden.

7. Draai de waterkraan open

8. Ontgrendel het spuitpistool. 3. Trek aan de hendel op het

spuitpistool 4.Schakel het apparaat in (afb G ON: aan OFF: uit) Opstarten Als het apparaat langer dan twee minuten zonder water draait, beschadigt dat de hogedrukpomp. Als het apparaat binnen twee minuten geen druk opbouwt, schakel deze dan uit en volg de instructies in het hoofdstuk "Probleemoplossing”. Het spuitpistool zal een terugslag geven als deze wordt ingeschakeld. Zorg dat u stevig staat en het spuitpistool en de spuitlans stevig vasthoudt. De spuitlans heeft twee standen voor de waterstroom om mee schoon te maken (afb H).

PWaarschuwing Voor het schoonmaken dient u te zorgen dat de hogedrukreiniger veilig op een vlakke ondergrond is geplaatst. Draai een veiligheidsbril en beschermende kleding tijdens het schoonmaken. Opmerkingen: Laat de hendel van het spuitpistool los en het apparaat stopt. Er blijft water onder hoge druk in het systeem zitten. Werken met schoonmaakmiddel Gebruik schoonmaakmiddel bij het schoonmaken. Verwijder de dop van de fles schoonmaakmiddel en druk de fles erin (afb E). Opmerkingen: Het apparaat is onder lichte druk bij gebruik van schoonmaakmiddel en bij de spuitlans. Ontgrendel het spuitpistool, zet de hendel van het pistool vast en plaats

spuitlans in het spuitpistool als het proces onderbroken is. Opmerkingen: Het apparaat is onder lichte druk bij gebruik van schoonmaakmiddel en bij de spuitlans. Ontgrendel de hendel van het spuitpistool, zet de hendel van het spuitpistool vast, plaats de spuitlans in het spuitpistool als het proces is onderbroken. (Zoals in afb Q) Gebruik beëindigen

Druk de hendel van het spuitpistool in om de resterende druk en water in het systeem te verwijderen.

Trek de stekker uit het stopcontact.

Sla de waterslang en de hogedrukslang op.

Onderhoud Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u onderhoud uitvoert. Indien het apparaat langere tijd niet gebruikt wordt, dient het het filter (18) in de fles met schoonmaakmiddel te halen en te wassen onder stromend water. Haal het filter uit de wateraansluiting en maak deze schoon onder stromend water (afb J). Gebruik een naald om resten te verwijderen (afb M). Zet het apparaat in de winter niet buiten zonder eerst het water eruit te laten lopen om schade aan het apparaat te voorkomen. Zet het in een ruimte waar het niet vriest.Probleemoplossing Symptoom Oorzaak Aanbevolen actie

Het apparaat doet het niet 1.De stekker zit niet in het stopcontact 2.Kapot stopcontact 3. Kapotte verlengkabel 4.Onvoldoende spanning 5.De schakelaar staat uit 6.De stop is gesprongen.

Vervang stop Pomp functioneert niet meer Een watertekort leidt tot hoge temperatuur Controleer waterstroom -Er moeten 10 flessen per minuut gevuld worden

Spuitlans geblokkeerd

De pump zuigt lucht aan

Maak schoon met naald

Controleer dat slangen en verbindingen luchtdicht zijn 3.Neem contact op met de dealer

Het apparaat bereikt de juiste druk niet

Maak de spuitlans schoon of vervang deze

Controleer de toevoer 3.Haal de knik eruit 4.Maak het filter schoon 5.Maak de slang schoon Het spuitpistool Het spuitpistool is Haal dewerkt niet verstopt vergrendeling eraf

Het apparaat start en stopt vaak uit zichzelf

versleten 2.Pomp, hogedrukslang of spuitpistool lekt 1.Neem contact op met een reparatiepunt 2.Neem contact op met een reparatiepunt De inhoud van deze gebruikershandleiding (en de accessoires) zijn aan verandering onderhevig en dit is toegestaan Het apparaat lekt Lichte lekkage bij de pomp van het apparaat is normaal. Als de lekkage erger wordt, dient u contact op te nemen met de gekwalificeerde klantenservice. Transportinstructies Let op het gewicht van het apparaat. Plaats het op een vlakke ondergrond. Trek de telescopische buis (max. lengte 410 mm als afb D) uit om het te verplaatsen.Opslag 1.Plaats het apparaat op een vlakke ondergrond 2.Verwijder het spuitpistool van de hogedrukslang 3. Verwijder de hogedrukslang van de uitgang 4.Plaats het spuitpistool in het spuitpistoolhouder 5.Rol de stroomkabel en hogedrukslang op Plaats het apparaat zorgvuldig op, vooral in de winter Technische specificaties

Werktemperatuur： 5- 50

Watertemperatuur ： 0~ 40 °CSchematische tekening
