GEBRUIKSAANWIJZING TY6011MUU Atag

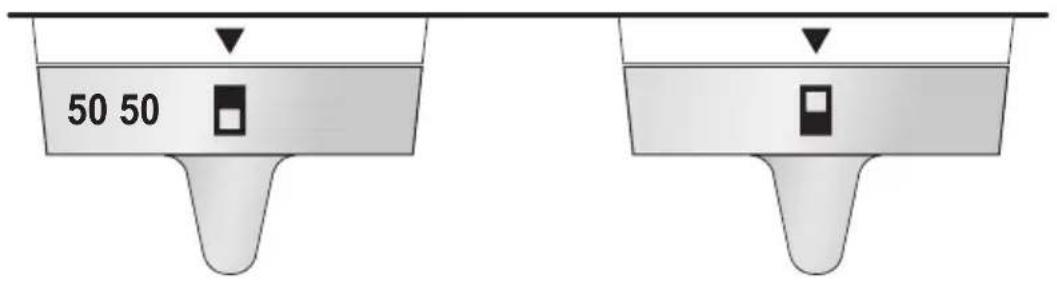

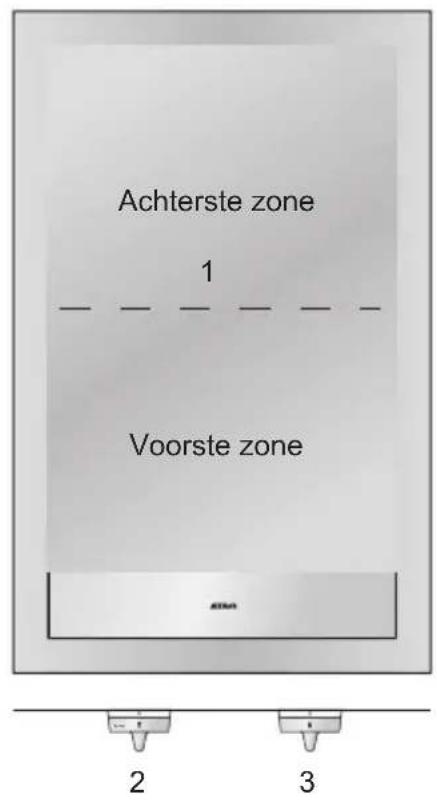

Manual EN 3 - EN 34 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - TipUW TEPPAN YAKI inhoud NL 3 Uw teppan yaki Inleiding 4 Beschrijving 5 Gebruik Voorbereiding 6 Bediening 7 Inschakelen/uitschakelen 8 Lekbakje 9 Onderhoud Dagelijkse reiniging 10 Hardnekkige vlekken 11 Storingen Temperatuurbeveiling 12 Storingstabel 12 Installatievoorschrift Waar u op moet letten 13 Inbouwsituaties 14 Inbouwvoorschrift “Front” 15 Inbouwvoorschrift Top-hout 19 Inbouwvoorschrift Top-steen 25 Inbouwvoorschrift Puzzelo 32 Aftekenmal 33 Bijlagen Afvoeren toestel en verpakking 34 Technische gegevens 34 NLNL 4 Inleiding

Gezonde, volwaardige voeding is belangrijk. Het teppan yaki bereiden, afkomstig uit de Japanse keuken, past hier uitstekend in. De kleingesneden ingrediënten worden onder voortdurend roeren in zeer weinig olie gebakken. Alles blijft fris, smaakvol en de vitamines blijven behouden. Precies zoals in de moderne keuken past. Met de teppan yaki zult u merken dat gezond en lekker heel goed samen gaan. De teppan yaki biedt u de mogelijkheid in korte tijd lekkere lichte maaltijden te bereiden. Knapperig en vetarm zoals dat in de Japanse keuken gebruikelijk is. Dat wil natuurlijk niet zeggen dat u met de teppan yaki alleen maar Japans kunt koken. Of het nu alleen voor uzelf is of voor een grote groep gasten, de teppan yaki staat garant voor een snel en onovertroffen culinair avontuur. In deze handleiding staat beschreven hoe u de teppan yaki optimaal kunt benutten. Bewaar deze handleiding zorgvuldig. Deze hand leiding dient als referentie voor de servicedienst. Plak daarom het los bijgeleverde gegevensplaatje in het daarvoor bestemde kader, achter in de handleiding. Veel bakplezier! Gebruikte pictogrammen belangrijk om te weten tipNL 5 Beschrijving

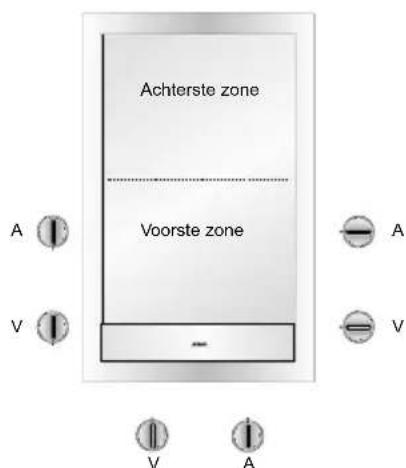

11inhoud NL 6 Lees de separate veiligheidsvoorschriften voordat u het toestel in gebruik neemt! Voorbereiding De teppan yaki wordt bediend met behulp van twee bedienings- knoppen. Met de bedieningsknoppen kunt u per zone de temperatuur regelen. De lichtring van elke knop is voorzien van twee kleuren licht. Rood licht betekent dat de zone in de opwarmfase is. Groen licht betekent dat de zone op de ingestelde temperatuur is. Verwarm de teppan yaki vóór tot de gewenste temperatuur bereikt is. Smeer de grillplaat dun in met (plantaardige) olie voordat u het eerste gerecht gaat bakken. Daarna is het toevoegen van olie niet meer nodig. De grillplaat is in het midden warmer dan aan de zijkanten. De zijkanten kunnen daarom heel goed gebruikt worden voor het warmhouden of doorgaren. Teppan yaki De grillplaat is uitermate geschikt voor het snel roerbakken van groenten, het aanbraden en smoren van stukken vlees of vis in saus of een combinatie van bovengenoemde gerechten. De combinatie van twee zones met apart instelbare temperaturen is kenmerkend voor de teppan yaki bereidingswijze. U kunt hierbij de ingrediënten op de hete zone aanbraden, roerbakken en daarna verschuiven naar de warme zone. Op de warme zone kunnen de gerechten verder smoren en zacht doorgaren met of zonder toevoeging van kruiden en sauzen. GEBRUIK Voorbereidinginhoud NL 7 Bediening De teppan yaki is voorzien van twee thermostatisch geregelde verwarmingselementen, die onafhankelijk van elkaar ingesteld kunnen worden. De grillplaat is in twee zones verdeeld: voor- en achterzijde. Met de twee bedieningsknoppen stelt u de temperatuur per zone in. De maximaal instelbare temperatuur is 250 °C. Bedieningsbeveiliging De beveiliging is op te heffen door de knop in te drukken in de rozet. GEBRUIK Bediening

Bedieningsbeveiliging opheffen (toestel ingeschakeld) Bedieningsbeveiliging inschakelen (toestel uitgeschakeld)inhoud NL 8 Inschakelen Druk de knop van de gewenste zone in tot de aanslag. Draai de knop vervolgens met de klok mee naar de gewenste temperatuur. De lichtring kleurt ‘rood’, de bakzone is aan het opwarmen. Wanneer de zone op de ingestelde temperatuur is, verandert de kleur van de lichtring in ‘groen’: het toestel is klaar voor gebruik. Uitschakelen Draai de knop altijd tegen de klok in terug naar de nul-stand. Het is niet mogelijk om de knop met de klok mee door te draaien naar de nul-stand. Nadat de knop naar voren is teruggeveerd, is de bedieningsbeveiliging ook weer ingeschakeld. Restwarmte Denkt u er bij het uitschakelen van de teppan yaki aan, dat het nog enige tijd duurt voordat deze is afgekoeld. GEBRUIK

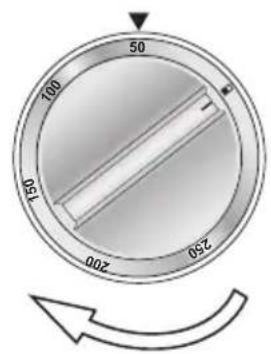

nulpositie Inschakelen

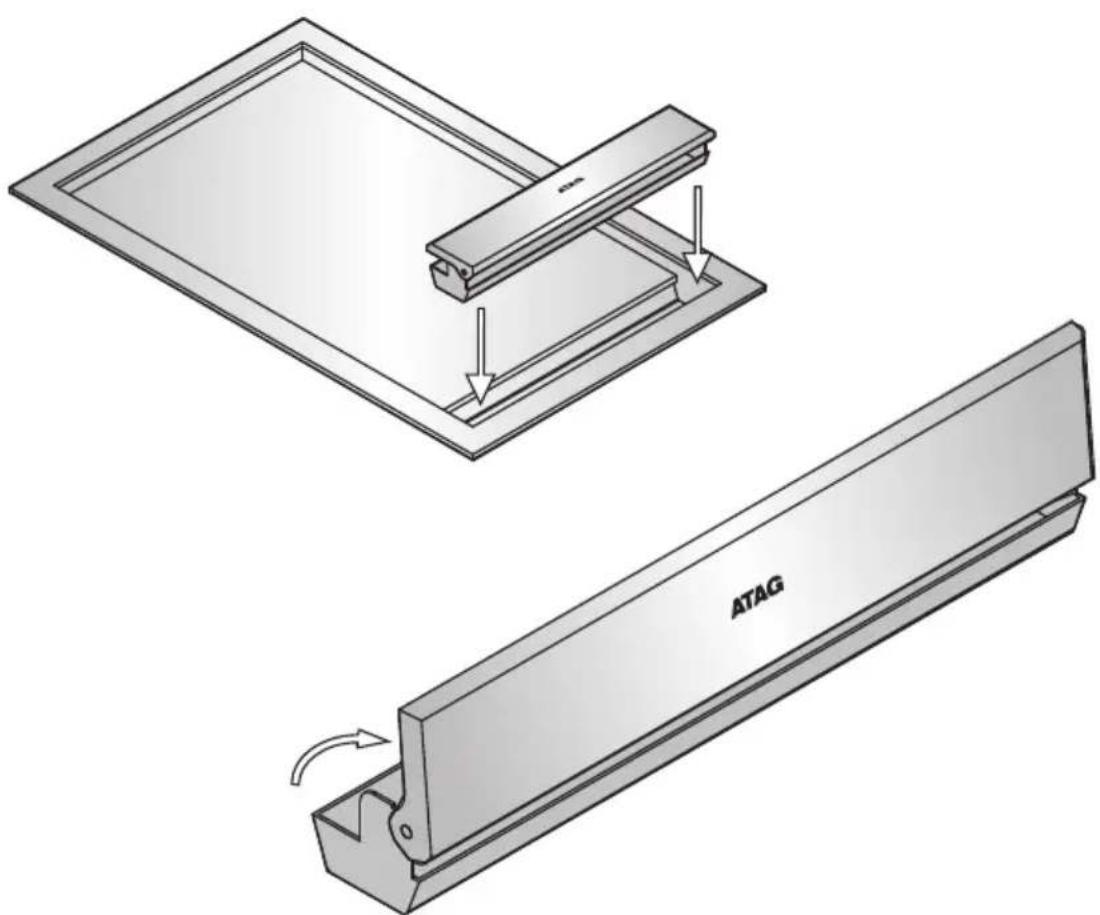

Inschakelen/uitschakeleninhoud NL 9 Lekbakje Het lekbakje is speciaal bedoeld om bakresten, vocht en overtollige olie of vet eenvoudig af te voeren. Grotere bakresten kunnen tijdens het gebruik in het lekbakje worden geschoven. Het lekbakje is uitneembaar zodat de bakresten na het bakken in de vuilnisbak gedaan kunnen worden. Het lekbakje is geschikt voor reiniging in een vaatwasser. U kunt de sierdeksel gebruiken om het lekbakje met kookresten tijdelijk af te dekken tijdens het bakken en het afkoelen van de bakplaat. Denkt u eraan om uw spatels niet af te strijken aan de sierdeksel. Dit kan krassen veroorzaken. GEBRUIK Lekbakjeinhoud NL 10 ONDERHOUD Dagelijkse reiniging Dagelijkse reiniging Het verdient aanbeveling de teppan yaki direct na gebruik schoon te maken. Op deze manier voorkomt u dat voedselresten kunnen inbranden en zodoende hardnekkige vlekken veroor- zaken. Voor de dagelijkse reiniging kunt u het beste citroensap en water gebruiken. Dit laat u op het bakvlak lopen wanneer dit nog goed warm is (100 °C). De vloeistof weekt de bakresten los, deze kunt u afvoeren met behulp van het lekbakje. Laat de teppan yaki nog even aan op een lagere temperatuur. De losgeweekte resten kunt u samen met het water wegvegen met wat keukenpapier zodra de grillplaat is afgekoeld. U kunt de teppan yaki nadrogen met keukenpapier of een droge doek.inhoud NL 11 ONDERHOUD Hardnekkige vlekken Hardnekkige vlekken Wanneer u hardnekkige vlekken op roestvaststalen bakplaat wilt verwijderen kunt u het beste een sopje van warm water en afwasmiddel gebruiken. Voor de lijst kunt u een roestvaststaal- reinigingsmiddel gebruiken. Poetst u dan wel altijd met de structuur van het staal mee om glansplekken te voorkomen. Gebruik nooit scherpe voorwerpen, zoals staalwol en schuursponsjes. Deze schuursponsjes veroorzaken krassen in de borstelstructuur. Bij het schuren en polijsten zullen er lichte (glanzende) plekken op het bakvlak ontstaan (schades die hierdoor ontstaan vallen niet onder de garantie). Wanneer de vlekken met de hierboven beschreven methode niet te vewijderen zijn, kunt u de bakplaat reinigen met een krasvrije schuurspons, deze is te verkrijgen via www.hps.nl. Houd er echter rekening mee dat u het hele bakvlak moet behandelen om “kleur”verschil te voorkomen. U moet de grillplaat bovendien nabehandelen met een glans- of onderhoudsmiddel voor roestvaststaal. Het is overigens normaal dat het oppervlak gedurende de levenscyclus enigszins verkleurt. Gebruik nooit agressieve schuurmiddelen. Deze veroorzaken krasjes waarin zich kalk en vuil ophopen. Indien u ze toch wilt gebruiken dient u met de borstelrichting mee te poetsen.inhoud NL 12 STORINGEN Storingstabel Wanneer er een elektrische storing optreedt, neem dan pas con- tact op met de servicedienst als u alle zekeringen en elektrische aansluitingen in uw huis heeft gecontroleerd. Temperatuurbeveiling Als de teppan yaki is ingeschakeld controleert een sensor ononderbroken de temperatuur van de onderdelen van de bakplaat. Bij een te hoge temperatuur wordt het vermogen van de grillplaat automatisch verlaagd. Storingstabel Symptoom Mogelijke oorzaak Oplossing De grillplaat geeft bij de eerste kookbeurten een lichte geur af. Opwarmen toestel. Dit is normaal en verdwijnt na enkele keren gebruik. Ventileer de keuken. De grillplaat wordt te heet tijdens het bakken en is niet meer te regelen op de gewenste temperatuur. De temperatuur- regeling is defect. Neem contact op met de servicedienst. De knoppen geven geen kleuren aan. De bediening is defect. Neem contact op met de servicedienst.inhoud NL 13 INSTALLATIEVOORSCHRIFT Waar u op moet letten Waar u op moet letten

• Neem de teppan yaki niet in gebruik wanneer het toestel beschadigd is.

• Open de behuizing van de teppan yaki nooit. Alleen een servicemonteur mag het toestel openen.

• Zorg ervoor dat snoeren van elektrische apparaten, zoals van een mixer, niet in aanraking komen met het hete bakvlak.

• Maak het toestel spanningsloos voordat met de installatie of reparatie wordt gestart, door de stekker uit het stopcontact te nemen, de (automatische) zekering(en) uit te schakelen of de schakelaar in de toevoerleiding op nul te zetten bij een vaste aansluiting.

• Gebruik een teppan yaki die een breuk of scheurtjes vertoont niet meer. Schakel het toestel onmiddellijk uit, maak het spanningsloos om elektrische schokken te voorkomen en bel de servicedienst.

• De aansluiting moet voldoen aan de nationale en lokale voorschriften.

• Het toestel moet altijd geaard zijn.

• De aansluitkabel moet vrij hangen en niet door een lade kunnen worden aangestoten.

• Het werkblad waarin de teppan yaki wordt ingebouwd, moet vlak zijn.

• De wanden en het werkblad rondom het toestel moeten minimaal tot 85 °C hittebestendig zijn.

• Schade ontstaan door verkeerd aansluiten, verkeerd inbouwen of verkeerd gebruik valt niet onder de garantie.

• De bekabeling tussen de teppan yaki en het bedieningskastje mag niet knikken, torderen of belast worden. Let u hierop bij het uitpakken en installeren van de teppan yaki.

• Plaats een beschermplaat onder de kookplaat om het aanraken van de hete onderzijde van de kookplaat te voorkomen.

• Indien de aansluitkabel beschadigd is mag deze alleen worden vervangen door de fabrikant, zijn service-organisatie of gelijkwaardig gekwalifi ceerde personen, teneinde gevaarlijke situaties te voorkomen.inhoud Inbouwsituaties De teppan yaki kent verschillende inbouwvoorschriften, afhankelijk van de gewenste inbouwsituatie. Dit hangt af van de gewenste positie van de bedieningsknoppen (“front” of “top”) én het gekozen werkbladmateriaal (“hout” of “steen”). Verder gelden er speciale zaagmaten voor inbouw in combinatie met de ATAG Magna Puzzelo toestellen HI3171M, HG3111M en WO3111M. “Front” of “top” montage Bij “front” montage worden de bedieningsknoppen in het keukenfront (de “blende”) gemonteerd. Bij “top” montage worden de bedieningsknoppen in het werkblad gemonteerd. “Hout” of “steen” montage Onder “hout” vallen alle houtachtige werkbladmaterialen die te boren zijn, zoals hout, multiplex en spaanplaat. Onder “steen” vallen alle steenachtige, niet-“boorbare” werkbladmaterialen, zoals marmer en graniet. Met behulp van de tabel hieronder kunt u het juiste inbouwvoorschrift kiezen. U dient de voor u gewenste inbouwsituatie en de daarbij behorende inbouwvolgorde aan te houden. Keuzetabel inbouwsituaties Materiaal werkblad Hout Steen Locatie knoppen Knoppen in het keukenfront “Front” Knoppen in het werkblad Top-hout Top-steen Inbouw naast een Magna Puzzelo toestel Puzzelo Let op: Het is niet mogelijk om de bedieningsknoppen in de achterwand te plaatsen. INSTALLATIEVOORSCHRIFT Inbouwsituaties NL 14inhoud NL 15 Voordat u begint Lees het betreffende installatievoorschrift aandachtig door en bepaal vooraf of wordt voldaan aan de randvoorwaarden voor het inbouwen. Inbouwvoorschrift “Front” Let op: het onderstaande voorschrift geldt alleen voor een inbouwsituatie met de bedieningsknoppen in het keukenfront, in combinatie met een “houten” of “stenen” werkblad. Zie hiervoor de “Keuzetabel inbouwsituaties” op pagina 14. Inbouwmaten

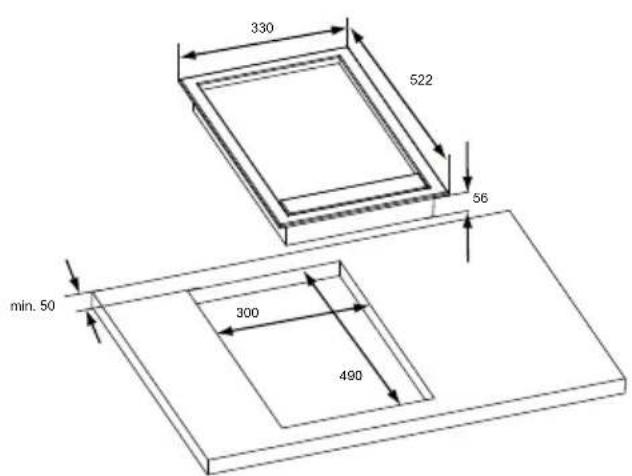

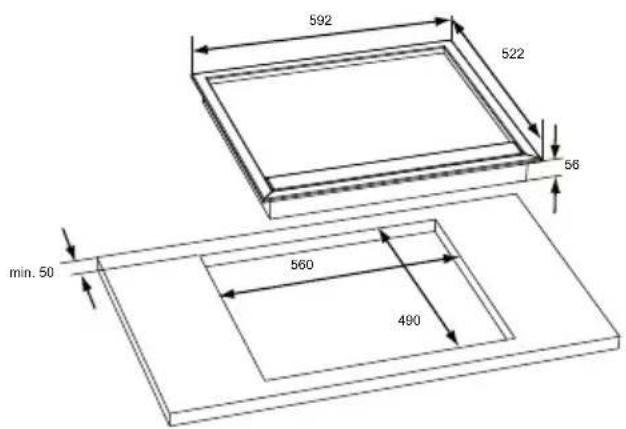

1. Maak de uitsparing voor de teppan yaki.

2. De bedieningskast is geschikt voor montage op

keukenfrontdiktes van maximaal 40 mm. Maak de uitsparingen voor de bedieningsknoppen in het keukenfront. Gebruik hiervoor de aftekenmal op pagina 33. INSTALLATIEVOORSCHRIFT “Front”

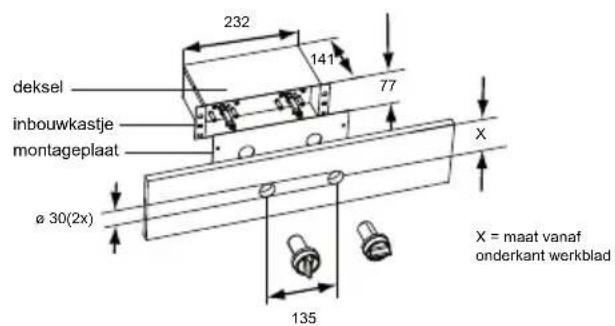

X = maat vanafonderkant werkblad ø 30(2x)

dekselinbouwkastjemontageplaatinhoud Bij een werkbladdikte van: wordt maat x: < 56 mm x = 51 mm > 56 mm x = 51 mm + (56 - werkbladdikte) Bij houten werkbladen Behandel de kopse kanten van houten werkbladen eventueel met afdichtvernis om uitzetten van het werkblad door vocht te voorkomen. Inbouwvolgorde

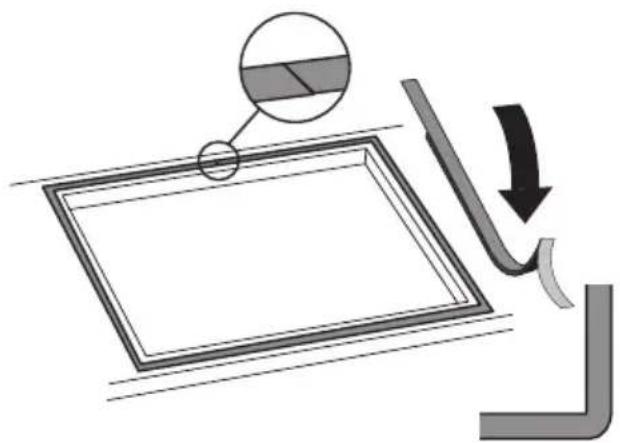

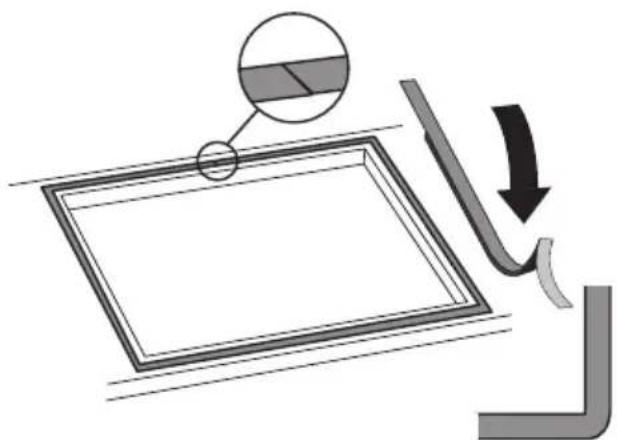

1. Leg het toestel omgekeerd op het aanrechtblad. Verwijder de

beschermfolie van het afdichtband en plak het band rondom de uitsparing in het werkblad. Begin aan de achterzijde van het toestel en plak het afdichtband door de hoeken. Zorg ervoor dat de uiteinden van het afdichtband goed op elkaar aansluiten.

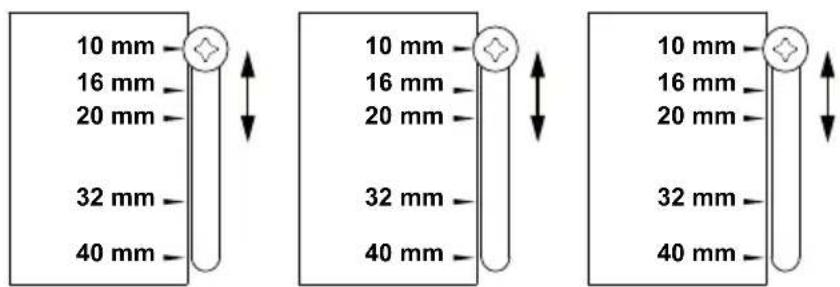

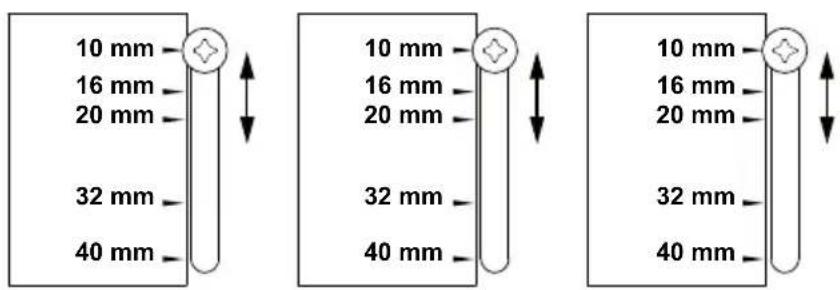

2. Bepaal de dikte van het keukenfront. Stel de bedieningskast

in op deze dikte door de drie schroeven op de onderkant van de bedieningskast op de juiste positie te plaatsen. De maten op de sticker komen overeen met de keukenfrontdikte.

3. U dient de bedieningskast zo te positioneren, dat het deksel

van de bedieningskast naar boven is gericht. INSTALLATIEVOORSCHRIFT “Front” NL 16 10 mm 16 mm 20 mm 32 mm 40 mm 10 mm 16 mm 20 mm 32 mm 40 mm 10 mm 16 mm 20 mm 32 mm 40 mminhoud NL 17 INSTALLATIEVOORSCHRIFT “Front”

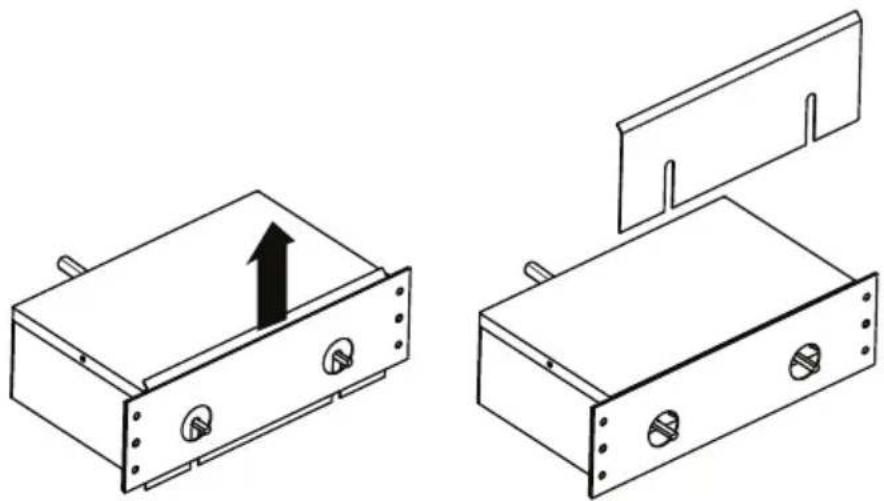

4. Verwijder de beschermplaat.

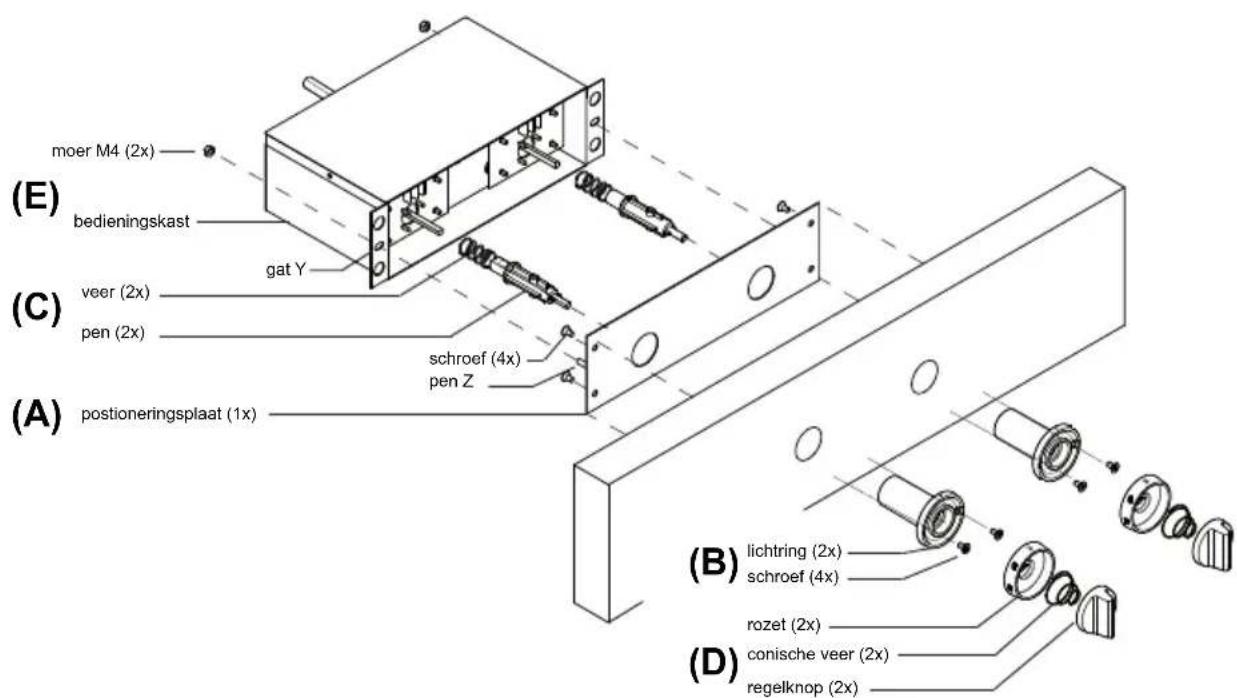

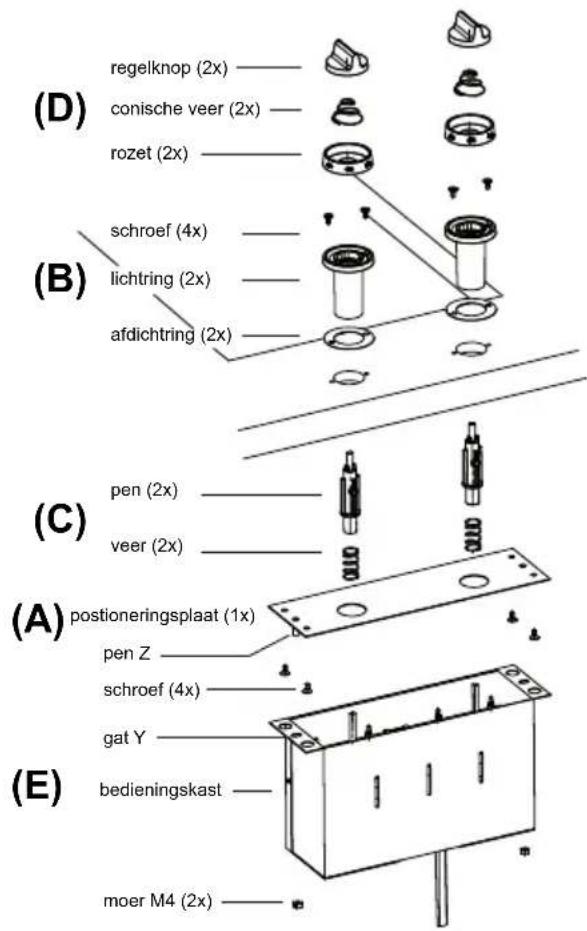

5. Schroef de Positioneringplaat (A) tegen de achterkant van

het keukenfront met behulp van meegeleverde schroeven, zodat de gaten voor de bedieningsknoppen uitlijnen. U kunt hierbij de Lichtringen als paspennen gebruiken.

6. Steek daarna de Lichtringen (B) vanaf de voorzijde door de

gaten in het keukenfront en schroef deze vanaf de voorzijde vast met de meegeleverde schroeven.

7. Monteer de Veren op de Pennen (C) en steek deze vanaf de

achterzijde door de Lichtringen in het keukenfront. postioneringsplaat (1x)regelknop (2x)conische veer (2x)rozet (2x)lichtring (2x)schroef (4x)schroef (4x)pen (2x) pen Z gat Yveer (2x)moer M4 (2x)bedieningskast (A) (B) (D) (C) (E)inhoud INSTALLATIEVOORSCHRIFT “Front” NL 18

8. Monteer de Conische Veren op de Regelknoppen (D).

Bij de teppan yaki zijn twee sets Rozetten meegeleverd. Voor deze inbouwsituatie dient u de onderstaande rozetten toe te passen, zodat de temperatuuraanduiding goed afl eesbaar is. Let op: de Rozet met symbool hoort bij de voorste zone, de Rozet met symbool hoort bij de achterste zone).

9. Steek de Rozetten vanaf de voorzijde op de Pennen.

10. Steek de Regelknoppen op de Pennen.

11. Voer de bedieningskast en de lichtnetsteker door de

uitsparing in het werkblad.

13. Gebruik de meegeleverde moeren om de bedieningskast

tegen de positioneringsplaat te bevestigen

14. Keer de teppan yaki om en plaats deze in de uitsparing.

15. Plaats het lekbakje in de teppan yaki.

16. Sluit het toestel aan op het elektriciteitsnet. Het toestel is nu

17. Controleer de werking van het toestel.

18. Overhandig de gebruiksaanwijzing aan uw cliënt of bewaar

Keukenfront VAinhoud NL 19 INSTALLATIEVOORSCHRIFT Top-hout Inbouwvoorschrift Top-hout Let op: het onderstaande voorschrift geldt alleen voor een inbouwsituatie met de bedieningsknoppen in het werkblad, in combinatie met een “houten” werkblad. Zie hiervoor de “Keuzetabel inbouwsituaties” op pagina 14. Voordat u begint Bepaal de gewenste positie van de bedieningsknoppen: vóór, links of rechts van de teppan yaki. U kunt de knoppen op één van de onderstaande manieren positioneren. Zodoende is de temperatuuraanduiding op de bedieningsknop vanuit de gebruikerspositie af te lezen. Inbouwmaten

1. De bedieningskast is geschikt voor montage op werkblad-

diktes van maximaal 40 mm. Indien de werkbladdikte ter plaatse van de bedieningsknoppen groter is dan 40 mm, dan dient een uitsparing aan de onderzijde van het werkblad te worden aangebracht volgens de fi guur hiernaast. Bepaal uw werkbladdikte en maak indien nodig deze uitsparing in het werkblad.

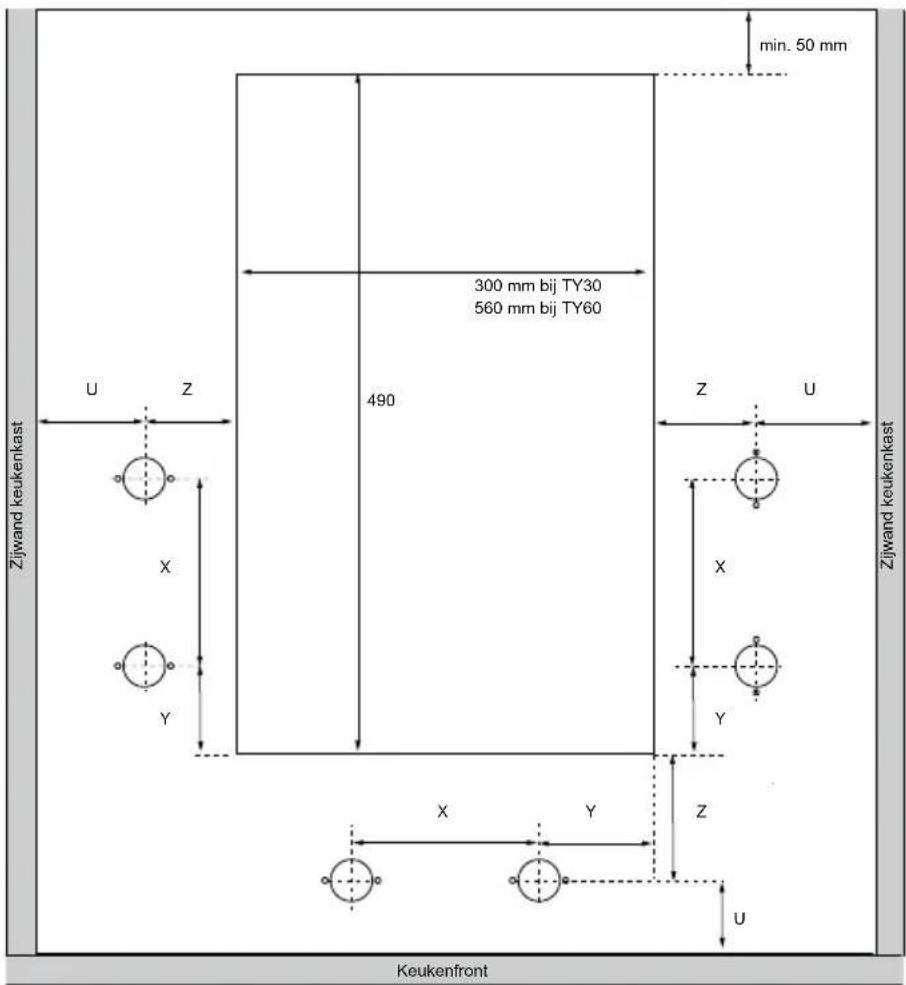

2. Maak de uitsparingen in het werkblad voor:

- de teppan yaki - de bedieningsknoppen Bij houten werkbladen Behandel de kopse kanten van houten werkbladen eventueel met afdichtvernis, om uitzetten van het werkblad door vocht te voorkomen.

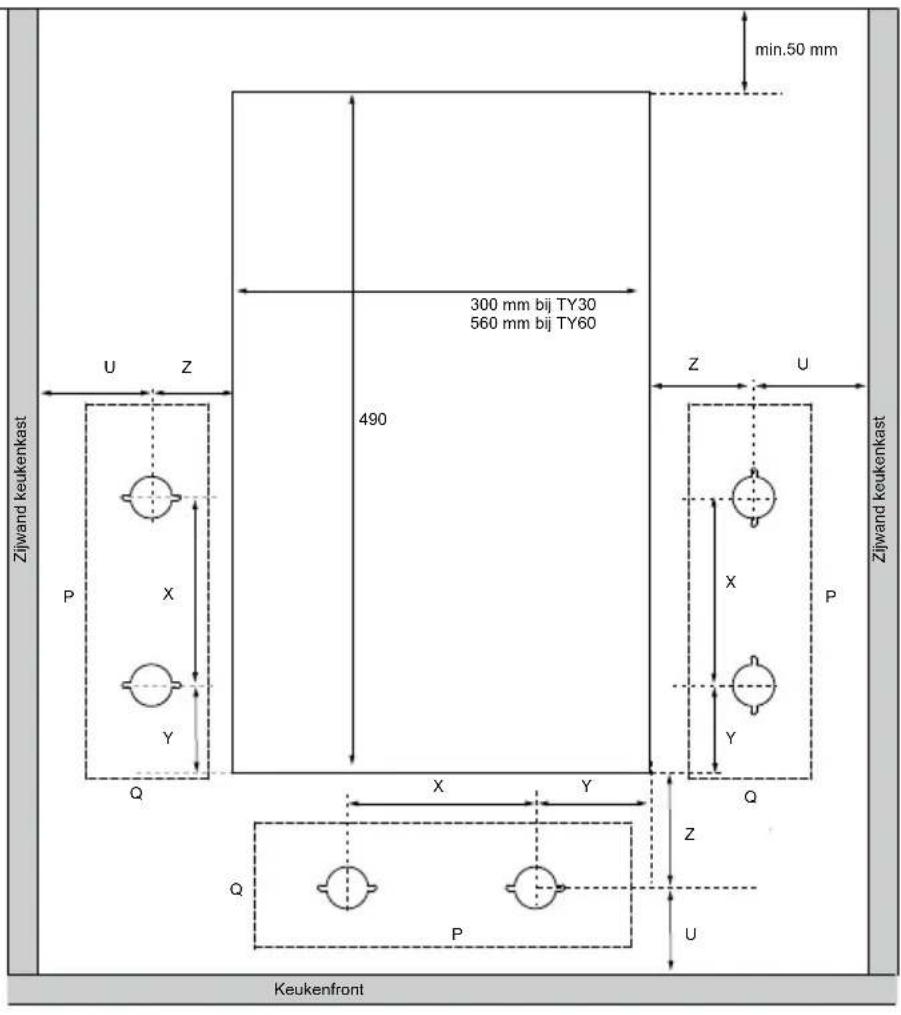

300 mm bij TY30560 mm bij TY60

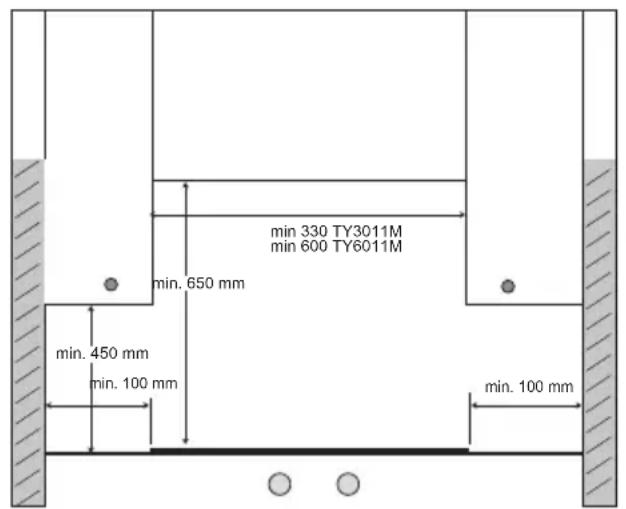

KeukenfrontZijwand keukenkastZijwand keukenkastmin. 50 mm

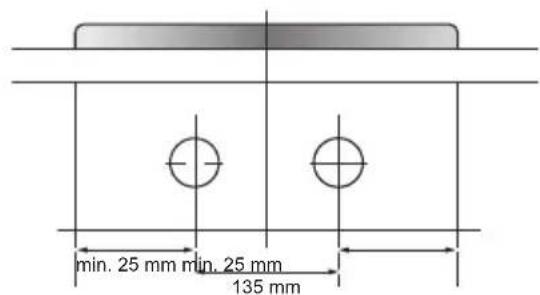

X = 135 mm Y = min. 25 mm; max. 178 mm Z = min. 75 mm; max. 125 mm U = min. 50 mm ÿ30 mm38 mmR2 mmø 30 mmø 2 mminhoud NL 21 INSTALLATIEVOORSCHRIFT Top-hout Nulpositie knop wijzigen Indien gewenst kunt u de bedieningsknoppen 90° ten opzichte van de bedieningskast draaien, zodat de nulpositie van de knop in de gewenste richting komt te staan. Volg hiervoor de stappen zoals ze hieronder beschreven zijn. Zorgt u dat het toestel spanningsloos is, voordat u eraan gaat werken.

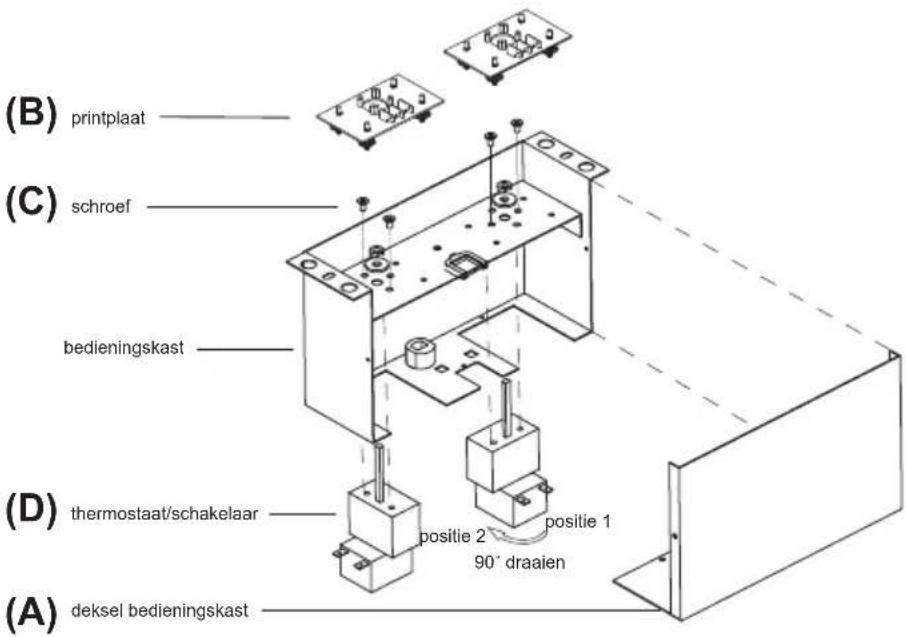

1. Draai de schroeven van het deksel van de Bedieningskast los

en verwijder het Deksel (A).

2. Verwijder voorzichtig de Printplaten van hun Steunen (B) en

schroef de Thermostaat/schakelaar-combinaties (D) los door de schroeven (C) los te maken.

3. Verander de positie van de Thermostaat/schakelaar-

combinatie. In de fi guur is het 90° rechtsom draaien, van positie 1 naar positie 2, afgebeeld.

4. Zorg er tijdens deze werkzaamheden voor dat de

capillairleiding van de thermostaat niet knikt. deksel bedieningskastschroefthermostaat/schakelaarbedieningskastprintplaat (A) (D) (C) (B) 90˚ draaienpositie 1positie 2inhoud INSTALLATIEVOORSCHRIFT Top-hout NL 22 Inbouwvolgorde

1. Leg het toestel omgekeerd op het aanrechtblad. Verwijder de

beschermfolie van het afdichtband en plak het band rondom de uitsparing in het werkblad. Begin aan de achterzijde van het toestel en plak het afdichtband door de hoeken. Zorg ervoor dat de uiteinden van het afdichtband goed op elkaar aansluiten.

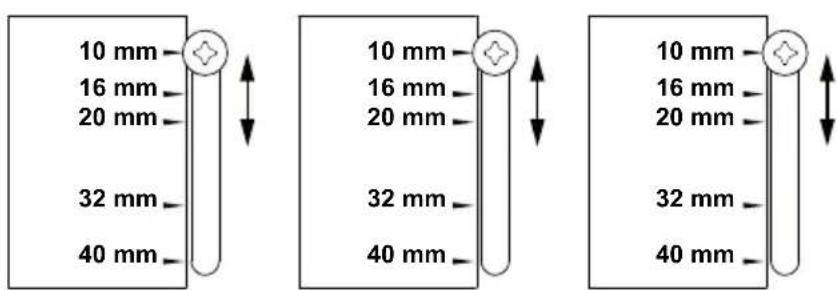

2. Bepaal de dikte van het werkblad. Stel de bedieningskast

in op deze dikte door de drie schroeven op de onderkant van de bedieningskast op de juiste positie te plaatsen. De aangegeven maten komen overeen met de werkbladdikte. 10 mm 16 mm 20 mm 32 mm 40 mm 10 mm 16 mm 20 mm 32 mm 40 mm 10 mm 16 mm 20 mm 32 mm 40 mminhoud NL 23 INSTALLATIEVOORSCHRIFT Top-hout

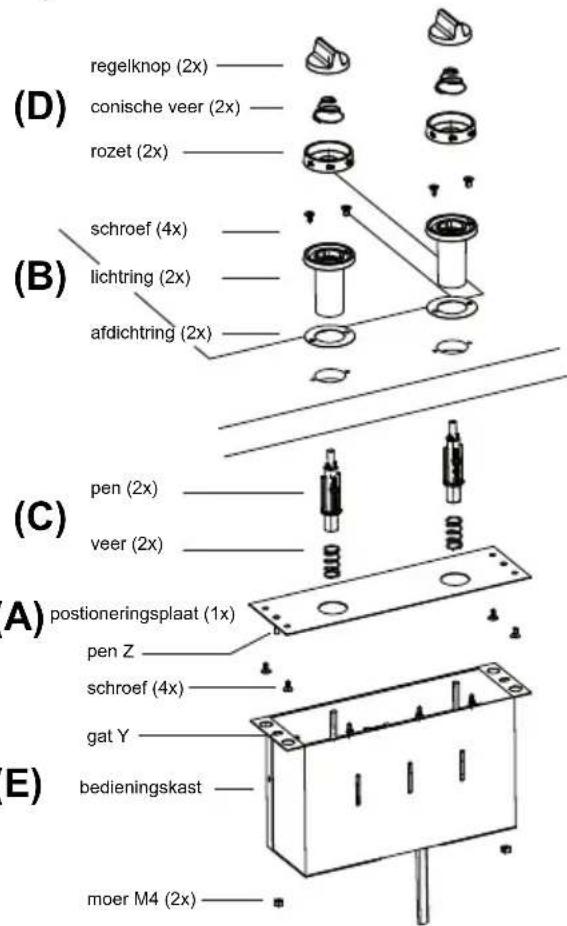

3. Schroef de positioneringplaat (A) tegen de onderkant van het

werkblad met behulp van meegeleverde schroeven, zodat de gaten uitlijnen. U kunt hierbij de lichtringen als paspennen gebruiken.

4. Bij het monteren van de knoppen in het werkblad moeten de

Afdichtringen (B) onder de Lichtringen gemonteerd worden.

5. Steek de Lichtringen (B) vanaf de bovenzijde door de gaten

in het werkblad en schroef deze vanaf de bovenzijde vast met de meegeleverde schroeven.

6. Monteer de Veren op de Pennen (C) en steek deze van de

onderzijde door de Lichtringen in het werkblad.

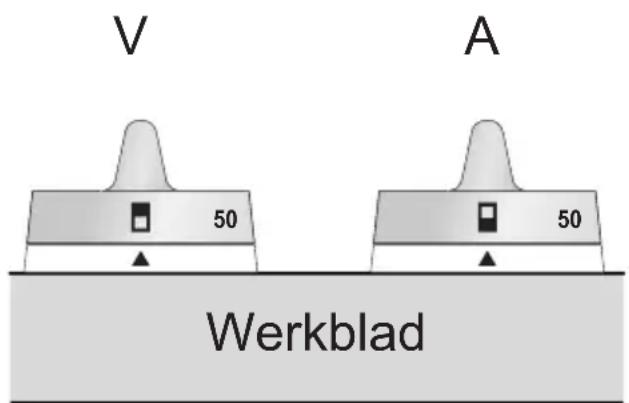

8. Bij de teppan yaki zijn twee sets Rozetten meegeleverd. Voor

deze inbouwsituatie dient u de onderstaande rozetten toe te passen, zodat de temperatuuraanduiding goed afl eesbaar is. Let op: de Rozet met symbool hoort bij de voorste zone, de Rozet met symbool hoort bij de achterste zone).

9. Steek de Rozetten vanaf de bovenzijde op de Pennen.

10. Steek de Regelknoppen op de Pennen.

11. Voer de bedieningskast en de lichtnetstekker door de

uitsparing in het werkblad.

13. Gebruik de meegeleverde moeren om de bedieningskast

tegen de positioneringsplaat te bevestigen

14. Keer de teppan yaki om en plaats deze in de uitsparing.

15. Plaats het lekbakje in de teppan yaki.

16. Sluit het toestel aan op het elektriciteitsnet. Het toestel is nu

17. Controleer de werking van het toestel.

18. Overhandig de gebruiksaanwijzing aan uw cliënt of bewaar

Werkbladinhoud NL 25 INSTALLATIEVOORSCHRIFT Top-steen Inbouwvoorschrift Top-steen Let op: het onderstaande voorschrift geldt alleen voor een inbouwsituatie met de bedieningsknoppen in het werkblad, in combinatie met een “stenen” werkblad. Zie hiervoor de “Keuzetabel inbouwsituaties” op pagina 14. Voordat u begint Bepaal de gewenste positie van de bedieningsknoppen: vóór, links of rechts van de teppan yaki. U kunt de knoppen op één van de onderstaande manieren positioneren. Zodoende is de temperatuuraanduiding op de bedieningsknop vanuit de gebruikerspositie af te lezen. Lees vooraf ook de paragraaf “Nulpositie knop wijzigen”. Inbouwmaten

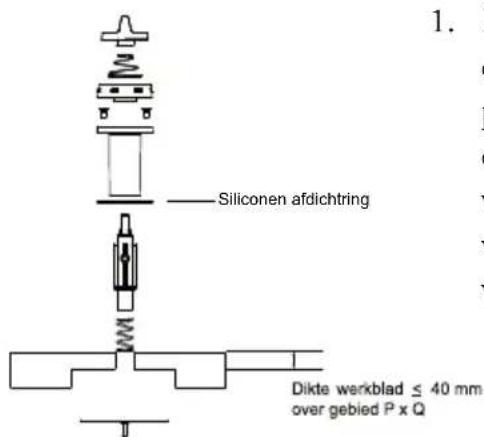

1. Zowel de Bedieningskast als de Lichtringen worden

gemonteerd met behulp van schroeven. U dient een mogelijkheid te maken om de bedieningskast en lichtringen aan te bevestigen. U kunt dit doen door een plankje onder het granieten/natuurstenen werkblad te kitten. De dikte van dit plankje telt u op bij uw werkbladdikte. Ø30 mm 38 mm 135 mm P = 270 mm Q = 94 mm 47 mm R2 mm

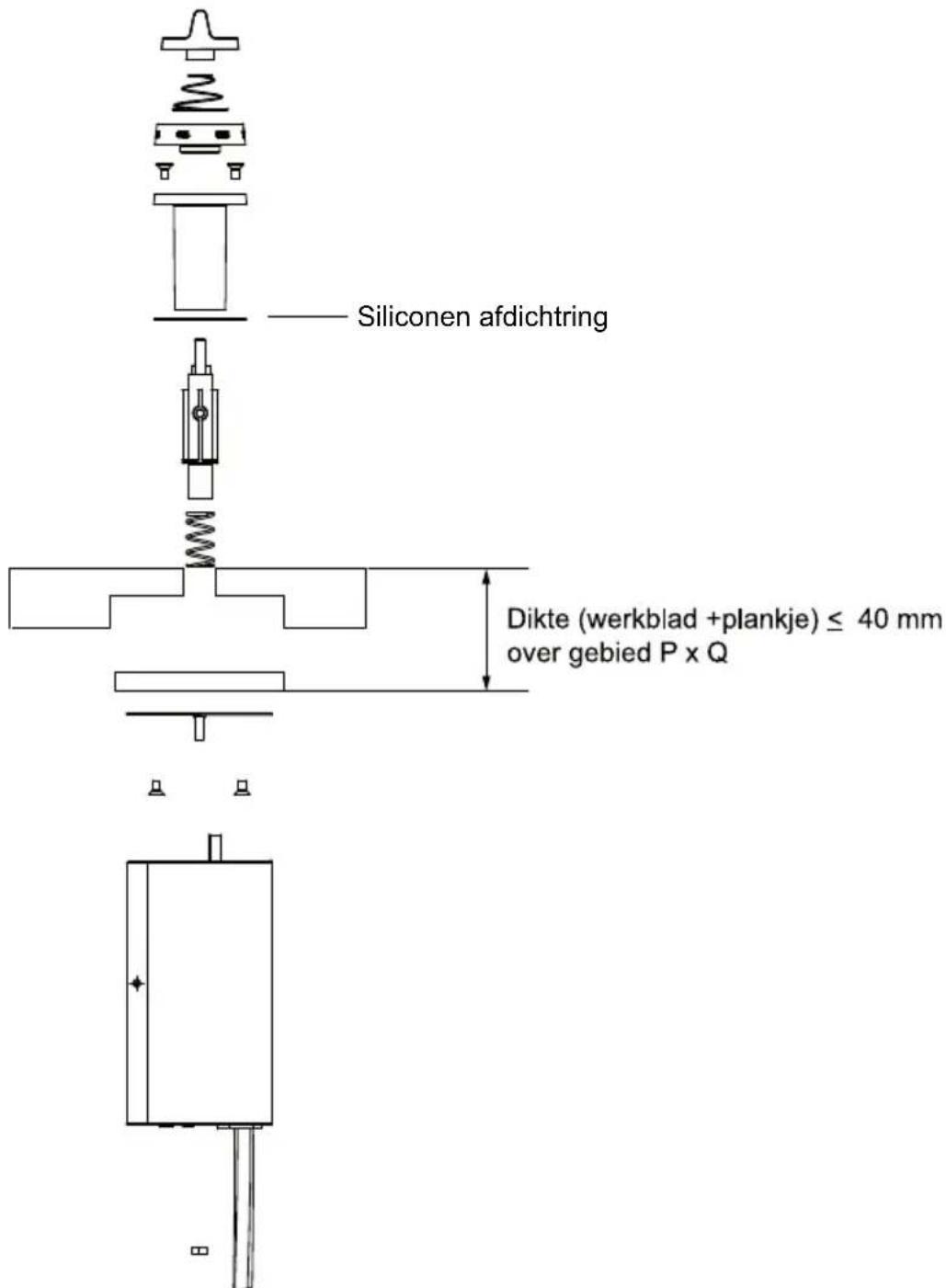

2. De bedieningskast is geschikt voor montage op werkblad-

diktes van maximaal 40 mm, dit is inclusief het genoemde montageplankje. Indien de werkbladdikte, inclusief de dikte van het montageplankje, ter plaatse van de bedieningsknoppen groter is dan 40 mm, dan dient een uitsparing aan de onderzijde van het werkblad te worden aangebracht volgens bovenstaande fi guur. Bepaal uw werkbladdikte en maak indien nodig deze uitsparing in het werkblad. Siliconen afdichtringinhoud NL 27 INSTALLATIEVOORSCHRIFT Top-steen

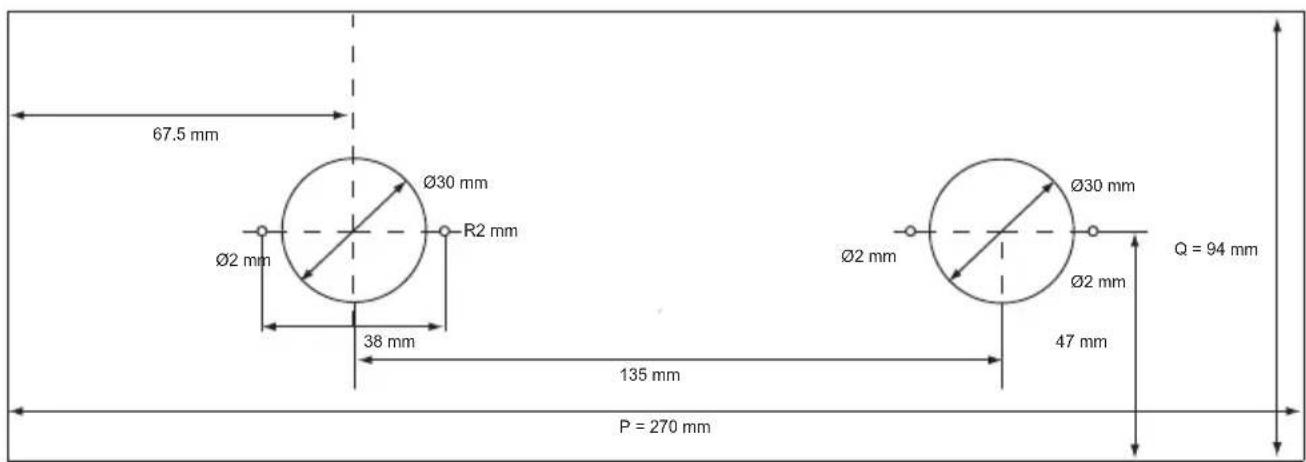

3. Maak de uitsparingen in het werkblad voor:

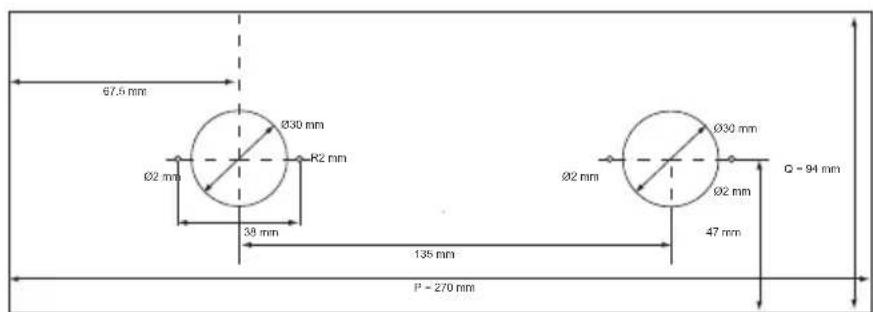

Ø30 mm Ø30 mm Ø2 mm Ø2 mm Ø2 mminhoud INSTALLATIEVOORSCHRIFT Top-steen NL 28 Nulpositie knop wijzigen Indien gewenst kunt u de bedieningsknoppen 90° ten opzichte van de bedieningskast draaien, zodat de nulpositie van de knop in de gewenste richting komt te staan. Volg hiervoor de stappen zoals ze hieronder beschreven zijn. Zorgt u dat het toestel spanningsloos is, voordat u eraan gaat werken.

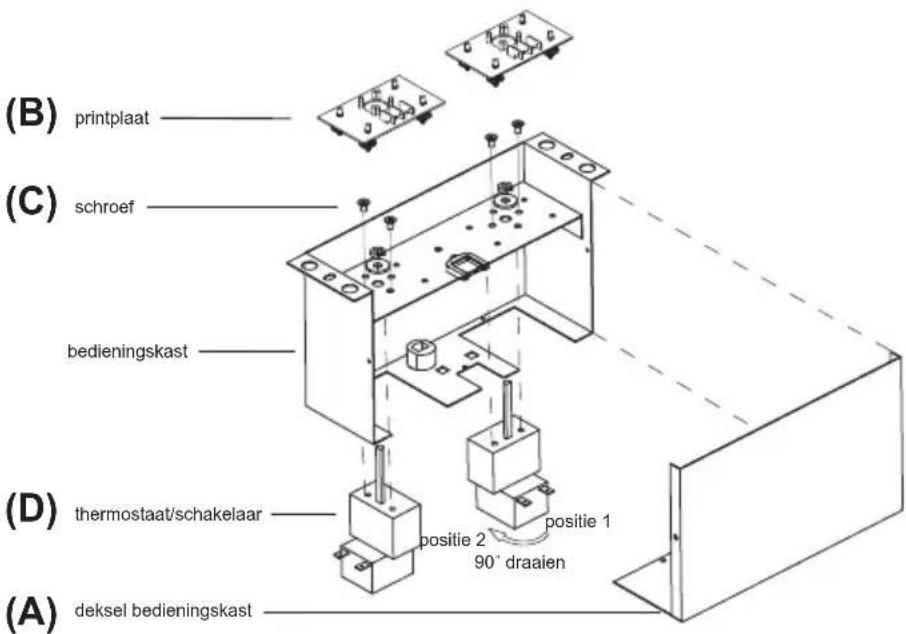

1. Draai de schroeven van het deksel van de Bedieningskast los

en verwijder het Deksel (A).

2. Verwijder voorzichtig de Printplaten van hun Steunen (B) en

schroef de Thermostaat/schakelaar-combinaties (D) los door de schroeven (C) los te maken.

3. Verander de positie van de Thermostaat/schakelaar-

combinatie. In de fi guur is het 90° rechtsom draaien, van positie 1 naar positie 2, afgebeeld.

4. Zorg er tijdens deze werkzaamheden voor dat de

capillairleiding van de thermostaat niet knikt. deksel bedieningskastschroefthermostaat/schakelaarbedieningskastprintplaat (A) (D) (C) (B) 90˚ draaienpositie 1positie 2inhoud NL 29 INSTALLATIEVOORSCHRIFT Top-steen Inbouwvolgorde

1. Leg het toestel omgekeerd op het aanrechtblad. Verwijder de

beschermfolie van het afdichtband en plak het band rondom de uitsparing in het werkblad. Begin aan de achterzijde van het toestel en plak het afdichtband door de hoeken. Zorg ervoor dat de uiteinden van het afdichtband goed op elkaar aansluiten.

2. Bepaal de dikte van het werkblad. Stel de bedieningskast

in op deze dikte door de drie schroeven op de onderkant van de bedieningskast op de juiste positie te plaatsen. De aangegeven maten komen overeen met de werkbladdikte. 10 mm 16 mm 20 mm 32 mm 40 mm 10 mm 16 mm 20 mm 32 mm 40 mm 10 mm 16 mm 20 mm 32 mm 40 mminhoud postioneringsplaat (1x)regelknop (2x)conische veer (2x)rozet (2x)lichtring (2x)schroef (4x)afdichtring (2x)schroef (4x)pen (2x) pen Z gat Yveer (2x)moer M4 (2x)bedieningskast (A) (B) (D) (C) (E) INSTALLATIEVOORSCHRIFT Top-steen NL 30

3. Schroef de positioneringplaat (A) tegen de onderkant van het

werkblad met behulp van meegeleverde schroeven, zodat de gaten uitlijnen.

4. Bij het monteren van de knoppen in het werkblad moeten de

Afdichtringen (B) onder de Lichtringen gemonteerd worden.

5. Steek de Lichtringen (B) vanaf de bovenzijde door de gaten

in het werkblad en schroef deze vanaf de bovenzijde vast met de meegeleverde schroeven.

6. Monteer de Veren op de Pennen (C) en steek deze van de

onderzijde door de Lichtringen in het werkblad.

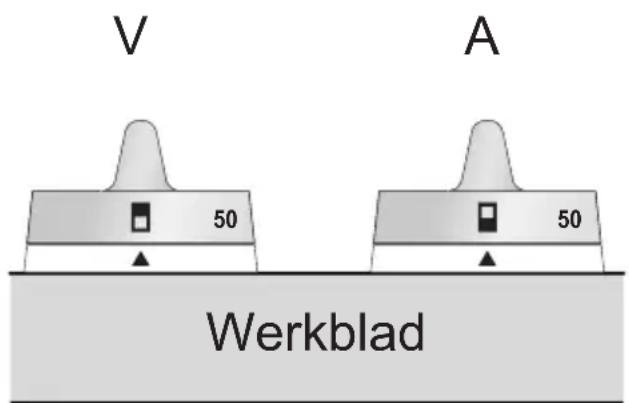

8. Bij de teppan yaki zijn twee sets Rozetten meegeleverd. Voor

deze inbouwsituatie dient u de onderstaande rozetten toe te passen, zodat de temperatuuraanduiding goed afl eesbaar is. Let op: de Rozet met symbool hoort bij de voorste zone, de Rozet met symbool hoort bij de achterste zone).

9. Steek de Rozetten vanaf de bovenzijde op de Pennen.

10. Steek de Regelknoppen op de Pennen.

11. Voer de bedieningskast en de lichtnetsteker door de

uitsparing in het werkblad.

13. Keer de teppan yaki om en plaats deze in de uitsparing.

14. Plaats het lekbakje in de teppan yaki.

15. Sluit het toestel aan op het elektriciteitsnet. Het toestel is nu

16. Controleer de werking van het toestel.

17. Overhandig de gebruiksaanwijzing aan uw cliënt of bewaar

Werkbladinhoud NL 32 INSTALLATIEVOORSCHRIFT Puzzelo Inbouwvoorschrift Puzzelo Wanneer u een teppan yaki met een tussenruimte naast een ATAG Magna Puzzelo toestel (HI3171M, HG3111M, WO3111M of FR3111M) wilt plaatsen, doet u dit dan volgens het juiste, in deze handleiding genoemde teppan yaki installatievoorschift. U kunt dit bepalen met behulp van de tabel op blz. 14. Wilt u een teppan yaki direct tegen een ATAG Magna Puzzelo toestel plaatsen, raadpleegt u dan het hoofdstuk “Koppelen” in de handleiding die is meegeleverd met het betreffende ATAG Magna Puzzelo toestel. Benodigde vrije ruimte rondom Voor een veilig gebruik is voldoende ruimte rondom de teppan yaki noodzakelijk. Controleer of deze ruimte aanwezig is. min 600 TY6011M min 330 TY3011M min. 650 mm min. 450 mm min. 100 mm min. 100 mm32 mm werkblad 40 mm werkblad 20 mm werkblad 10 mm werkblad middenlijn toestel ø 30 mm

135 mm 75 mm ø 30 mm ø 2 mmø 2 mmø 2 mm ø 2 mm 38 mminhoud NL 34 Afvoeren toestel en verpakking De verpakking van het toestel is recyclebaar. Voor de verpakking kunnen gebruikt zijn: - karton; - polyethyleenfolie (PE); - CFK- vrij polystyreen (PS- hardschuim). Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat, zoals deze bakplaat, voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Technische gegevens TY3011M: 230 V - 50 Hz - 1700 W TY6011M: 230 V - 50 Hz - 3400 W BIJLAGE inhoudVOTRE TEPPAN YAKI index FR 3 Votre teppan yaki Introduction 4 Description 5 Utilisation Préparation 6 Utilisation 7 Mise en marche/arrêt 8 Bac de récupération 9 Entretien Nettoyage quotidien 10 Taches tenaces 11 Pannes Système de contrôle de la température 12 Tableau des pannes 12 Consignes d'installation Points d’attention 13 Situations d'encastrement 14 Consignes pour l'encastrement sur le devant 15 Consignes pour l'encastrement sur le dessus - bois 19 Consignes d'encastrement Dessus- pierre 25 Consignes d'encastrement Puzzelo 32 Schéma 33 Annexe Mise au rebut de l'appareil et de l'emballage 34 Données techniques 34FR 4 Introduction
