Merk	Livarno Lux
Model	IAN 282508
Producttype	LED-werkplaatsschijnwerper
Bedrijfsspanning	230 V ~ 50 Hz
Opgenomen vermogen	23 W (LED 22 W)
Beschermingsgraad projector	IP54 (beschermd tegen stof en spatwater)
Beschermingsgraad stopcontact	IPX4 (beschermd tegen spatwater)
Afmetingen (VDE/NL)	env. 233 × 169 × 105 mm
Gewicht (VDE/NL)	max. 1620 g
Leveringsomvang	1 LED-projector, 1 handleiding
Garantie	3 jaar
Gebruik	Binnen en buiten
Functies	Aan/uit-schakelaar, ingebouwd stopcontact (max 2500 W), verstelbare oriëntatie via scharnier
Reiniging	Licht vochtige pluisvrije doek en mild reinigingsmiddel
Veiligheid	Niet in de lichtbron kijken (risicogroep 2), minimale afstand van 1 m tot verlichte objecten
Repareerbaarheid	LED niet vervangbaar door gebruiker, kabel niet vervangbaar, weggooien bij defect

Veelgestelde vragen - IAN 282508 Livarno Lux

Hoe installeer ik de projector?

Plaats de projector op een stabiele ondergrond, gebruik het handvat als steun. Steek de stekker in een geschikt stopcontact (IPX4 buitenshuis). Zet de schakelaar in stand I om in te schakelen.

Kan ik deze projector buitenshuis gebruiken?

Ja, de projector is ontworpen voor buitengebruik dankzij de beschermingsgraad IP54 (beschermd tegen stof en spatwater). Het ingebouwde stopcontact heeft IPX4, maar u moet een waterdicht stopcontact gebruiken en de afdekking goed sluiten.

Wat is het opgenomen vermogen?

Het opgenomen vermogen is 23 W voor een LED-lamp van 22 W. Let op: het maximale vermogen van het ingebouwde stopcontact is in totaal 2500 W.

Hoe maak ik de projector schoon?

Trek eerst de stekker uit het stopcontact en laat de projector afkoelen. Gebruik een licht vochtige pluisvrije doek met een mild reinigingsmiddel. Dompel de projector nooit onder in water.

Wat is de garantieperiode?

De garantie is 3 jaar vanaf de aankoopdatum. Bewaar de kassabon als aankoopbewijs. De garantie dekt materiaal- en fabricagefouten, maar niet normale slijtage of schade door oneigenlijk gebruik.

Kan ik de LED zelf vervangen?

Nee, de LED is niet vervangbaar door de gebruiker. Als deze aan het einde van zijn levensduur is, moet deze worden gerepareerd door een gekwalificeerde elektricien of moet het product worden weggegooid. Bovendien kan de externe soepele kabel niet worden vervangen.

Wat zijn de beschermingsgraden?

De projector heeft een beschermingsgraad IP54 (bescherming tegen stof en spatwater). Het ingebouwde stopcontact heeft IPX4 (bescherming tegen spatwater). Let op: de stekker en het stopcontact moeten geschikt zijn voor buitengebruik.

Hoe sluit ik een apparaat aan op het ingebouwde stopcontact?

Open de afdekking van het stopcontact aan de achterkant van de projector. Sluit een ander apparaat (maximaal totaal vermogen 2500 W) aan op het stopcontact. Sluit de afdekking goed om de waterdichtheid te behouden. Zorg ervoor dat het aangesloten apparaat een waterdichte stekker heeft als het buitenshuis wordt gebruikt.

Hoe richt ik de projector?

Draai de schroef van het draaischarnier los om de hoek van de projector aan te passen in de gewenste richting, draai de schroef vervolgens vast om de positie te fixeren. Gebruik het handvat om te transporteren of als steun.

Welke veiligheidsmaatregelen moet ik nemen?

Kijk nooit direct in de lichtbron (risco voor de ogen, risicogroep 2). Houd een afstand van minimaal 1 m tussen de projector en verlichte objecten om brandgevaar te voorkomen. Controleer altijd de staat van de kabel en het product voor gebruik. Niet gebruiken bij beschadiging.

GEBRUIKSAANWIJZING IAN 282508 Livarno Lux

Bedienings- en veiligheidsinstructures

IAN 306845

NL/BE Bedienings- en veiligheidsinstructies Pagina 20

Legenda van de gebrukke pictogrammen.. 21

Inleiding

Correct gebruik.. 21
Beschrijving van de onderdelen..
Technische gegevens.. 21
Omvang van de levering.. 22

Algemene veiligheidsinstructies.. 22

Voor de montage.. 23

Gebruik.. 23

Extern apparaat aansluten op de contactdoos van de spot... Pagina 23

Reiniging en onderhoud. 23

Afvoer.. 24

Garantie.. 24

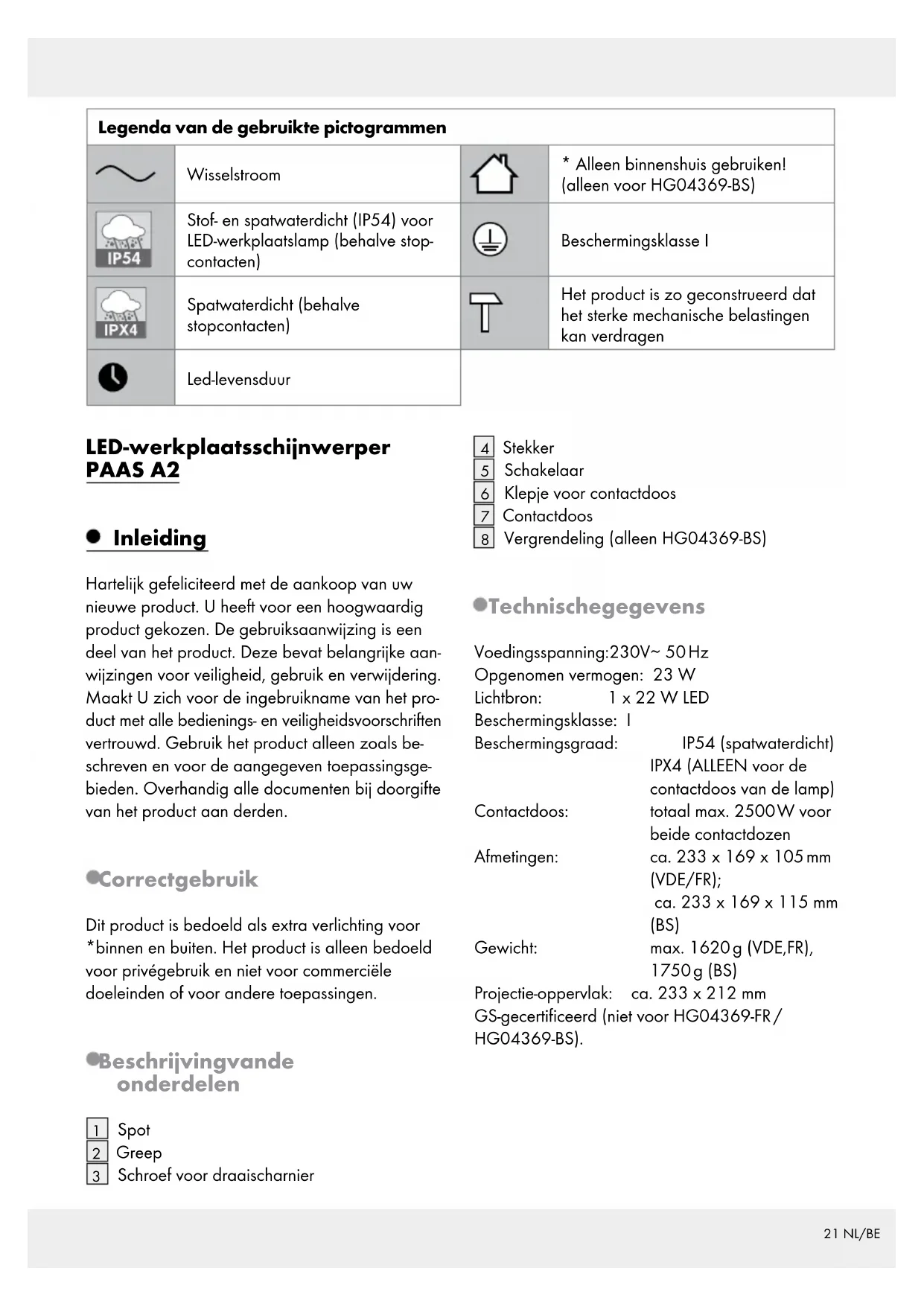

Legenda van de gezruikte pictogrammen
~	Wisselstroom		* Alleen binnenschuis gezruiken! (alleen voor HG04369-BS)
IP54	Stof-en spatwaterdicht (IP54) voor LED-werkplaatslamp (behalte stopcontacten)		Beschermingsklasse I
IPX4	Spatwaterdicht (behalte stopcontacten)		Het product is zo geconstrueerd dat het sterke mechanische belastingen kan verdragen
	Led-levensduur

LED-werkplaatsschijnwerper PAAS A2

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neue product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

Dit product is bedoeld als extra verlichting voor *binnen en buiten. Het product is alleen bedoeld voor privilegebruik en Niet voor commerciele doeleinden of voor andere toepassingen.

Beschrijvingvande onderdelen

1 Spot
Greep
3 Schroef voor draaischarnier

4 Stekker
5 Schakelaar
6 Klepjee voor contactdoos
7 Contactdoos
8 Vergrendeling (alleen HG04369-BS)

-Technischegegevens

Voedingsspanning:230V~50Hz

Opgenomen vermogen: 23 W

Lichtbron: 1×22WLED

Beschermingsgraad: IP54 (spatwaterdicht)
IPX4 (ALLEEN voor de contactdoos van de lamp)
Contactdoos: totaal max. 2500W voor beiden contactdozen

Afmetingen: ca. 233× 169× 105mm (VDE/FR); ca. 233× 169× 115mm (BS)

Projectie-oppervlak: ca. 233× 212mm

GS-gecertificerd (niet voor HG04369-FR/ HG04369-BS).

Risicogroep 2

ATTENTIE. Mogelijk gevaarlijke optische straling. Tijdens gebruik Niet in de lamp kijken. Dit kan schadelijkঃoor uwogen.

Product getest volgens EN62471

- Omvang van de levering

Controleer alkijd direct na het uitpakken de levering op volledigheid en de optimale staat van het product.

1 LED-bouwlamp

1 gebruiksaanwijzing

Algemene veiligheidsinstructies

MAAK U VOOR DE EERSTE INGEBRUIKNAME VAN HET PRODUCT MET ALLE BEDIENINGS- EN VEILIGHEIDSVOORSCHRIFTEN VERTROUWDI GEEF OOK ALLE DOCUMENTEN MEE WANNEER U HET PRODUCT AAN DERDEN DOORGEEFT!

LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen

nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat gevaar voor verstikking door het verpakkingsmaterial. Kinderen onsderschatten vaak de gezaren. Houd kinderen altijd uit de buurt van het product.

Dit product kan door kinderen vanaf 8aar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeije de genaren begrijpen. Kinderen mogen Niet met het product spelen. Reiniging en onderhoudogen Niet door kinderen zonder toezicht worden uitgevoerd.

VERSTIKKINGSGEVAAR! Kinderen kunnen meegeleverdekleine onderdelen ( bijv. schroeven)inslikken en hierin stikken.schroeven)inslikken en hierin stikken.Houd kinderen tijdens de montage uit de buurt van de werkplek.
Dit product bevat geen onderdelen die door de gebruiker kuren worden onderhonden. De leds kuren Niet door de gebruiker worden verrangen.
Mochten de leds aan het einde van hun levensduur uittallen, dan要去en deze door een gekwalificeerde elektricien worden gerepareerd, anders要去 het product worden afgevoerd.
De buitenste flexibele kabel van dit product kan nicht worden verrangen; als de kabel beschadigd is, moet het product worden afgevoerd.

Levensgevaar doorelektrische schokken

• Controller het product altiijd op eventuele beschadigingen voordat u het op het stroomnet aansluit. Gebruik het product nooit wanner u beschadigingen heeft geconstasteerd.
  Beschem de stroomkabel gegen scherpe randen, mechanische belastingen en hete oppervlakken.
  Haal voor de montage, de demontage en de reiniging altijd de stroomkabel uit de contactdoos.
  Haal het product los van het stroomnet als u het een langere tijd Niet gebruikt (bijv. tijdens vakanties).
• Controller voor de montage of de ter beschikking staande netspanning overeenkomt met de benodigde voedingsspanning van het product (230V 50Hz) . Monteer het product Niet als dit Niet het geval is.

VOORZICHTIG! GEVAAR VOOR BRANDWONDEN! Zorg ervoor dat het product is uitgeschakeld en minstens 15 minutes is afgekoeld voordat u het aanraakt. Het product kan een grote hitte ontwikkelen.

Alle oppervlakken van het product, met name de krimpkousen, wordenijdens het gebruik zeer heet.

BRANDGEVAAR! Monteer het product op minimaal 1,0 m afstand van de te verlichten materialen. Een overmatige warmteontwikkeling kan tot brand leiden.

VOORZICHTIG! KANS OP
VERWONDING! Een beschadigd
lampgas moet voor verder gebruk

van het product worden verrangen.

Het product mag alleen met de geintegreerde led-ballast worden gebruikt.
Het product verbruikt ook nog een geringe hoeveelheid stroom als het product is uitgeschakeld, maar nog met het elektriciteitsnet verbonden is. Voor het volledig uitschakelen dient u de stekker 4uit de contactdoos te halen.
De stekker要去verbonden zijn met een contactdoos om de beschemingsgraad (stof / water) te kannen waarborgen. De stekker van HG04369-BS is alleen geschikt voor gebruik binnenshuis.

Voor de montage

Opmerking: verwijder al het verpakkingsmateriaal van het product.

Plaats de op een stabiele ondergrond. Gebruik de greep als steun.
□ Controller de stabilité van de sboi.
Stel de spot af in de gewenste richting. Hier-
voor要去 eventueel de schroef van het
draaischarnier 3 een beetje losdraaien.
Draai na het afstellen in ieder geval de schroef
van het draaischarnier 3 weer vast, zodat de
spot 1 stabel staat.

- Gebruik

Steek de stekket in de contactdoos.
Zet de schakelod in de positie I om het product in te schakelen.

Opmerkingen:

• Steek de stekker alleen in een IPX4-contact-doos als u het product buitenshuis gebruikt.

• Als er geen IPX4-contactdoos beschikbaar is, kan de stekker alleen binnenshuis worden gebruikt.

- Extern apparaat aansluten op de contactdoos van de spot

Open het klep van de contactdoos aan dechterkant van het product.
Sluit, indien gewenst, een ander apparaat aan (zie afb.) door de stekker hiervan in de contactdoos 7 te steken.
Sluit de klep van de contactdoos (voor HG04369-BS).
Voor HG04369-BS: sluit de vergrendel. Opmerking: zorg ervoor dat het aangeslooten apparaat een waterdichte stekker heeft.

Opmerking: sluit geen apparaat met een totaal vermogen >2500 W aan. Anders bestaat er brandgevaar!

Voor HG04369/HG04369-FR:

De contactdoos van de spot is alleen IPX4-beschermd.
Gebruik alleen een IPX4-stekker voor gebruik buitenshuis.
GEVAAR VOOR ELEKTRISCHE SCHOK

KEN! Er kan water het product binnendringen als een verkeerde steker worden gebruikt.

Voor HG04369-BS:

De contactdoos is alleen IPX4-beschermd.
De contactdoos kan alleen gegen water worden beschermd als de klep volledig is gesloten.
Er kan water het product binnendringen als de klep Niet goed is gesloten.

Reiniging en onderhoud

Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
Haal de stekuit de contactdoos 7 en laat het product afkoelen!

Reinig het product met een pluisvrije,licht vochtige doek en een mild reinigingsmiddel.

Afvoer

De verpakking bestaat uit milieuvriendelijk geordstoffen die u via deplaatselijk recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in ache. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logogeldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Gooi het afgedankte product omwille van het milieuu Niet weg via het huisvuil, maar geef het af bij het waarvoort bestemde depot of het gemeentelijk milieuupark. Over afgitteplaatsen en hun openingsstijden kunt u zich bij uw aangwezen instantie informeren.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt urechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door once hierna vermelde garantie nicht beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen.Deze garantie komt te vervallen als het product beschadigd wordt, Niet correct gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is nicht van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderden gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zijn van glas.
