Producttype	Opslagrek voor wielen
Merk	Ultimate Speed
Model	Z30454
Totale hoogte	~1,13 m
Gewicht (zonder accessoires)	~2,2 kg
Materiaal	Staal, aluminium, PP (polypropyleen)
Capaciteit	Tot 4 wielen, velgen tot 18 inch (45,72 cm), bandbreedte tot 225 mm
Voeding	Zonder voeding
Hoofdfuncties	Verticale opslag van velgen met of zonder banden, meten van bandenspanning en profieldiepte, organisatie van accessoires
Inbegrepen accessoires	Beschermhoes met ritssluiting, 4 bandstickers (linksvoor, rechtsvoor, linksachter, rechtsachter), luchtdrukcontrole (0,7-3,5 bar / 10-50 psi), profieldieptecontrole (0-20 mm), opbergbak (2 stuks)
Veiligheid	Gebruiken op horizontale en vaste vloer, niet laden tijdens verplaatsing, van onder naar boven laden, niet laten kantelen
Onderhoud en reiniging	Reinigen met een vochtige doek, geen chemicaliën of scherpe voorwerpen gebruiken, regelmatig controleren op beschadigingen
Reserveonderdelen en repareerbaarheid	Reparatie niet voorzien door gebruiker; reserveonderdelen niet apart verkrijgbaar
Algemene informatie	Versie 06/2011, alleen voor huishoudelijk gebruik, niet professioneel
Recycling	Verpakking recyclebaar, gebruikt product inleveren bij milieustation volgens lokale regelgeving

Veelgestelde vragen - Z30454 ULTIMATE SPEED

Hoe monteer ik het opslagrek voor wielen?

Om het rek te monteren, klikt u het kruis en de verlengstukken in elkaar met behulp van de meegeleverde schroeven. Duw een middenbuis in het kruis, steek een pen in het onderste gat en plaats een schijf. Plaats de velg met band en herhaal dit voor de volgende wielen. Eindig met het eindbuisstuk. Als u de opbergbak gebruikt, monteer dan de twee delen met de schroeven en plaats deze op de eindbuis.

Welke soorten banden kunnen worden opgeslagen?

Het rek is geschikt voor alle gangbare personenwagenvelgen tot 18 inch (45,72 cm) en alle gangbare velgen tot 225 mm bandbreedte.

Hoe gebruik ik de luchtdrukcontrole?

Steek de meter van de controle voor gebruik volledig in. Plaats het op de ventiel van de band en lees de spanning af op de uitgeschoven meter in de juiste eenheid. Als de spanning te hoog is, druk dan op de ventiel met de zijsnavel van de controle om lucht te laten ontsnappen. Deze controle is bedoeld voor een grove controle; voor een nauwkeurige meting gaat u naar een tankstation.

Hoe gebruik ik de profieldieptecontrole?

Steek de controle in de groef van de band en lees de diepte af. Het apparaat geeft de wettelijke minimale profieldiepte (1,6 mm) en de aanbevolen diepte voor winterbanden (4 mm) aan. Deze controle is een grove controle; voor een nauwkeurige controle raadpleeg een garage.

Hoe reinig ik het apparaat?

Gebruik een vochtige doek voor reiniging. Gebruik geen reinigingsmiddelen, oplosmiddelen of scherpe voorwerpen. Controleer regelmatig op beschadigingen of slijtage.

Wat zijn de belangrijke veiligheidsvoorschriften?

Plaats het rek altijd op een horizontale, vlakke en stevige vloer. Verplaats het niet eenmaal beladen met wielen. Laad altijd van onder naar boven om kantelen te voorkomen. Gebruik beide handen bij het hanteren en gebruik het niet voor andere doeleinden.

Wat te doen bij een defect onderdeel?

Als een onderdeel defect of versleten is, gebruik het apparaat dan niet meer. Reserveonderdelen zijn niet apart verkrijgbaar; neem contact op met de klantenservice of breng het product terug naar het verkooppunt. Reparatie door de gebruiker is niet voorzien.

Hoe installeer ik de opbergbak?

Monteer de twee delen van de bak met behulp van de meegeleverde schroeven (gebruik een kruiskopschroevendraaier PH1). Verwijder voorzichtig de dop van het eindbuisstuk met een schroevendraaier en plaats de bak op de buis.

Kan het rek worden verplaatst met banden?

Nee, het opslagrek voor wielen mag nooit worden verplaatst wanneer het beladen is met velgen en banden, vanwege het risico op kantelen en letsel.

Waar moet ik het opslagrek voor wielen plaatsen?

Kies een vaste locatie voordat u de banden laadt. Het rek moet op een horizontale, vlakke en stevige vloer worden geplaatst (bijvoorbeeld een betonnen vloer). Het oppervlak mag niet hellen; controleer indien nodig met een waterpas.

GEBRUIKSAANWIJZING Z30454 ULTIMATE SPEED

Doelmatig gebruik....Pagina 18

Onderdelenbeschrijving....Pagina 18

Technische gegevens....Pagina 18

Toebehoren....Pagina 18

Veiligheidsinstructies....Pagina 19

Montage....Pagina 19

Gebruiksinstructies voor het toebehoren ......Pagina 19

Onderhoud en verzorging....Pagina 19

Verwijdering......Pagina 20

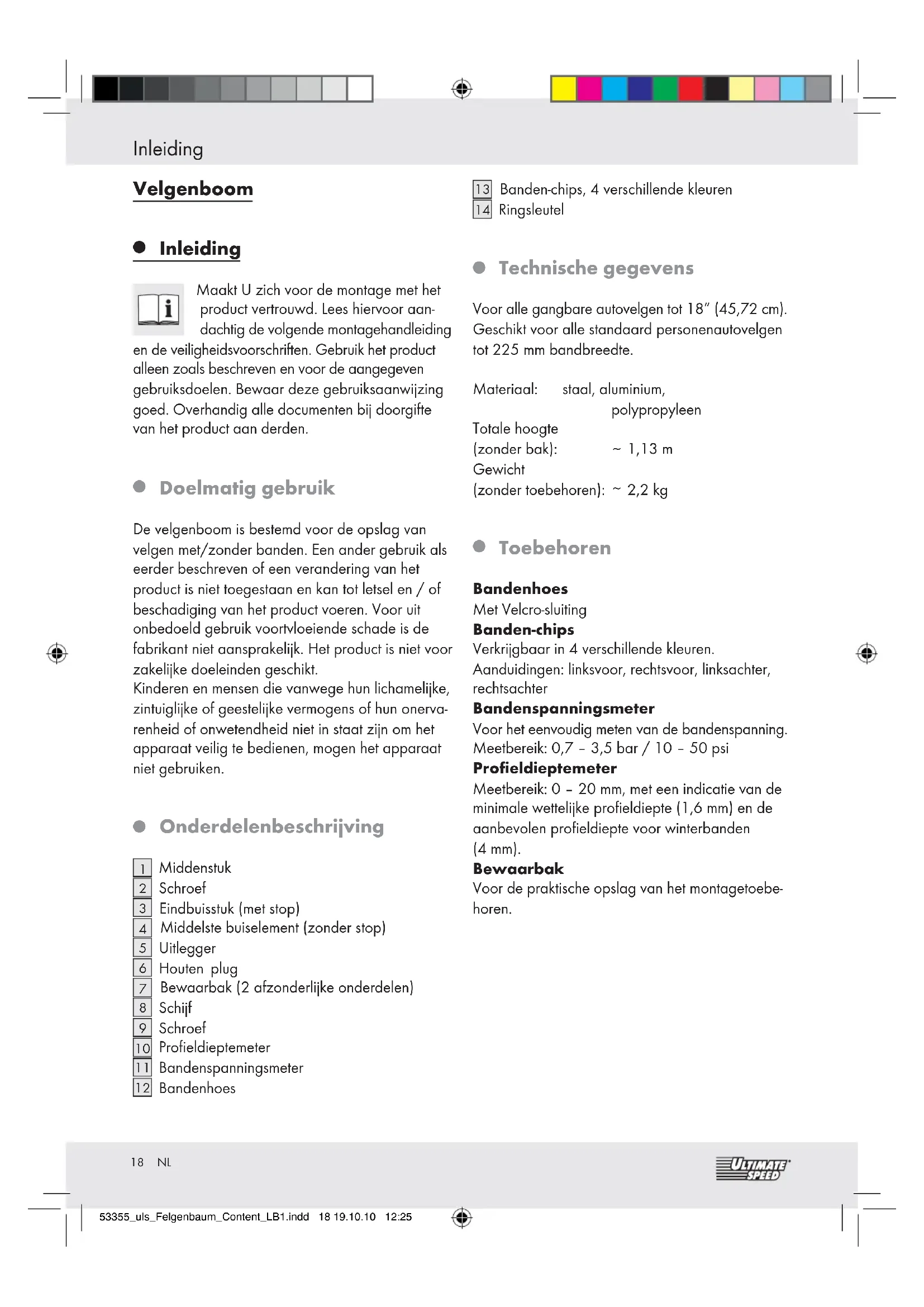

Inleiding

Velgenboom

Inleiding

Maakt U zich voor de montage met het product vertrouwd. Lees hiervoor aan-dachtig de volgende montagehandleiding en de veiligheidsvoorschriften. Gebruik het product alleen zoals beschreven en voor de aangegeven gebruiksdoelen. Bewaar deze gebruiksaanwijzing goed. Overhandig alle documenten bij doorgifte van het product aan derden.

- Doelmatig gebruik

De velgenboom is bestemd voor de opslag van velgen met/zonder banden. Een ander gebruik als eerder beschreven of een verandering van het product is niet toegestaan en kan tot letsel en / of beschadiging van het product voeren. Voor uit onbedoeld gebruik voortvloeiende schade is de fabrikant niet aansprakelijk. Het product is niet voor zakelijke doeleinden geschikt. Kinderen en mensen die vanwege hun lichamelijke, zintuiglijke of geestelijke vermogens of hun onerva- renheid of onwetendheid niet in staat zijn om het apparaat veilig te bedienen, mogen het apparaat niet gebruiken.

- Onderdelenbeschrijving

1 Middenstuk
2 Schroef
3 Eindbuisstuk (met stop)
4 Middelste buiselement (zonder stop)
5 Uitlegger
6 Houten plug
7 Bewaarbak (2 afzonderlijke onderdelen)
8 Schijf
9 Schroef
10 Profieldieptemeter
11 Bandenspanningsmeter
12 Bandenhoes

13 Banden-chips, 4 verschillende kleuren
14 Ringsleutel

Voor alle gangbare autovelgen tot 18" (45,72 cm). Geschikt voor alle standaard personenautovelgen tot 225 mm bandbreedte.

Materiaal: staal, aluminium, polypropyleen

Totale hoogte

(zonder bak): \~ 1,13 m

Gewicht

(zonder toebehoren): \~ 2,2 kg

• Toebehoren

Bandenhoes

Met Velcro-sluiting

Banden-chips

Verkrijgbaar in 4 verschillende kleuren.

Aanduidingen: linksvoor, rechtsvoor, linksachter, rechtsachter

Bandenspanningsmeter

Voor het eenvoudig meten van de bandenspanning.

Meetbereik: 0,7 - 3,5 bar / 10 - 50 psi

Profieldieptemeter

Meetbereik: 0 - 20 mm, met een indicatie van de minimale wettelijke profieldiepte (1,6 mm) en de aanbevolen profieldiepte voor winterbanden (4 mm).

Bewaarbak

Voor de praktische opslag van het montagetobehoren.

Veiligheids-.../ Montage / Gebruiksinstructies voor ... / Onderhoud en

Veiligheidsinstructies

De velgenboom niet kantelen!

⚠ WAARSCHUWING! EEN MOGELIJK GEVAARLIJKE SITUATIE; KLEINE KANS OP LETSEL - KANTELGEVAAR!

De velgenboom alleen neerzetten op een horizontale, vlakke en stevige ondergrond (bijv. betonnen vloer). De ondergrond mag niet hellen, omdat de stabiliteit anders niet gega-randeerd is! (met waterpas controleren!)
De velgenboom mag niet voor andere doeleinden worden gebruikt, aangezien er dan kans op letsel bestaat.
Bij verplaatsingen de velgenboom altijd zonder last (velgen en banden) op een andere plaats neerzetten vanwege het kantelgevaar.
■ Het kantelen van de velgenboom is verboden, aangezien dit tot letsel kan leiden.
De velgenboom mag bij een defect niet verder worden gebruikt vanwege de kans op letsel.
Bedien de velgenboom altijd met twee handen.
De velgenboom mag vanwege de kans op omkantelen ALLEEN van beneden

naar boven worden geladen om letsel te vermijden.

- Montage

Kies vóór het plaatsen van de wielen a.u.b. de definitieve standplaats van uw velgenboom.

1) Eerst het middenstuk en de uitlegger in elkaar steken en met de bijgeleverde schroeven (Inhoud: pos. 2) fixeren (evt. met een rubberhamer wat nakloppen).
2) Middenbuis (zonder stop) in de middenstuk plaatsen, stift door de onderste booropening steken en schijf plaatsen.
3) Velg met band plaatsen. Ga voor de volgende band in dezelfde volgorde te werk.
4) Nu de eindbuis (met stop) plaatsen. Ga te werk zoals hierboven beschreven, tot de 4

wielen geordend opgeborgen zijn.

5) Verwijder a.u.b. voorzichtig de stop uit de eindbuis, indien u de bewaarbak voor de opslag wilt gebruiken en plaats de bewaarbak op de eindbuis.

Opmerking: De twee onderdelen van de bewaarbak, moeten vóór het gebruik met behulp van de bijbehorende schroeven (Inhoud: pos. 9) samengevoegd worden. Gebruik hiervoor een kruiskopschroevendraaier maat PH1.

- Gebruiksinstructies voor het toebehoren

De banden-chips worden als eenvoudige markering bij de opslag van de banden op het ventiel bevestigd.

De bandenspanningsmeter wordt gebruikt ter grove controle. Rijd eventueel naar het dichtstbijzijnde benzinestation om de bandenspanning nauwkeuriger te controleren.

Gebruik: de maatverdeling van de bandenspanningsmeter er vóór gebruik helemaal inschuiven.

Daarna op het ventiel plaatsen en op de eruit schuivende maatverdeling de bandenspanning in de gewenste eenheid aflezen. Met het nokje op de zijkant van de bandenspanningsmeter kan in geval van overdruk het ventiel worden ingedrukt om lucht te laten ontsnappen. De profieldieptemeter dient ter grove controle. Rij eventueel naar een reparatiewerkplaats. De vereiste profieldieptes kunnen per land verschillen. Vraag daarom naar de eisen in uw land.

De bewaarbak wordt gebruikt voor de opslag van het montagetoebehoren.

- Onderhoud en verzorging

De velgenboom moet regelmatig worden gecontroleerd op schade of slijtage en mag bij een defect niet verder worden gebruikt.
Gebruik voor de reiniging een vochtige doek. Gebruik geen schoonmaakmiddelen, oplosmiddelen of scherpe voorwerpen.

Verwijdering

- Verwijdering

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.

Informatie over de mogelijkheden, om het uitge- diende artikel na gebruik af te voeren verstrekt uw gemeentelijke overheid.

Productbeschrijving:

Velgenboom

Model-nr.: Z30454

Versie: 06/2011
